FIAT 500L LIVING 2018 Libretto Uso Manutenzione (in Italian)

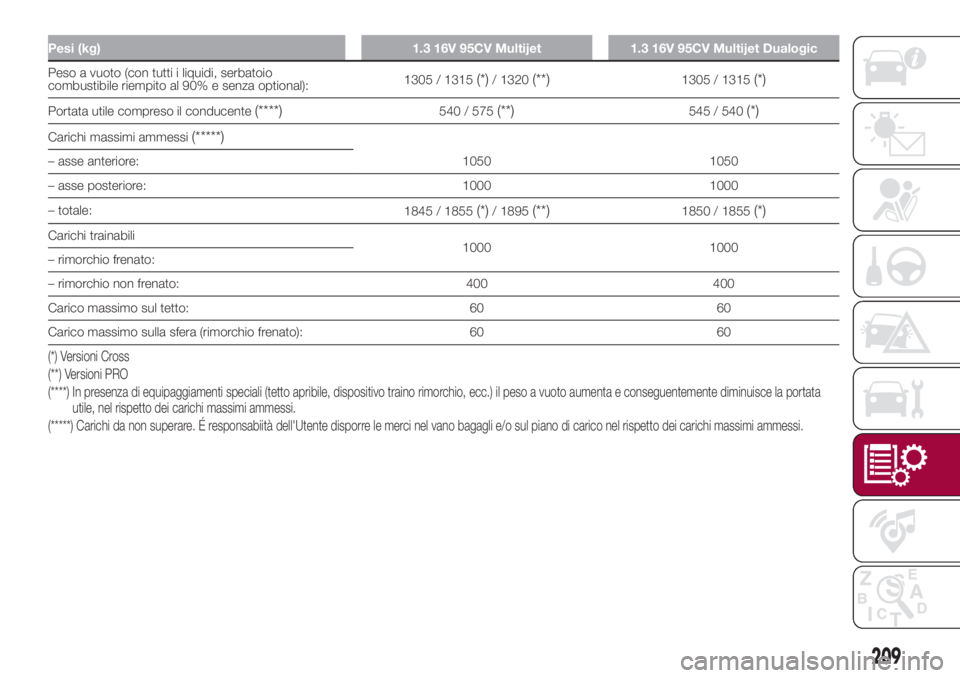

Pesi (kg) 1.3 16V 95CV Multijet 1.3 16V 95CV Multijet Dualogic
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional):1305 / 1315(*)/ 1320(**)1305 / 1315(*)
Portata utile compreso il conducente(****)540 / 575(**)545 / 540(*)
Carichi massimi ammessi(*****)
1050 1050 – asse anteriore:
– asse posteriore: 1000 1000
– totale:
1845 / 1855
(*)/ 1895(**)1850 / 1855(*)
Carichi trainabili
1000 1000
– rimorchio frenato:
– rimorchio non frenato: 400 400
Carico massimo sul tetto: 60 60
Carico massimo sulla sfera (rimorchio frenato): 60 60
(*) Versioni Cross
(**) Versioni PRO
(****) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata
utile, nel rispetto dei carichi massimi ammessi.
(*****) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
209

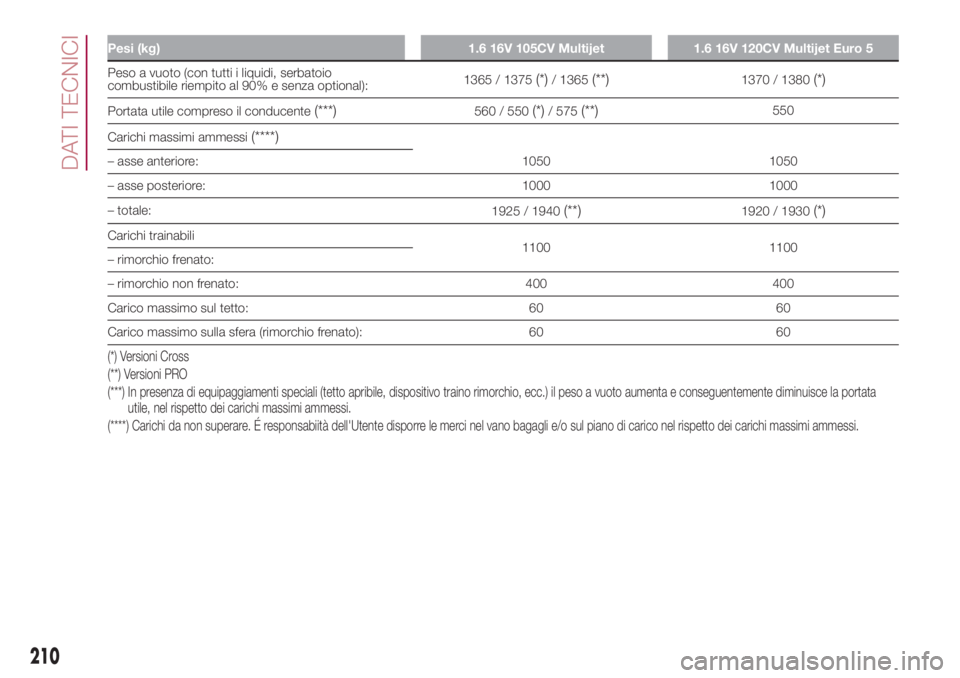

Pesi (kg) 1.6 16V 105CV Multijet 1.6 16V 120CV Multijet Euro 5
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional):1365 / 1375(*)/ 1365(**)1370 / 1380(*)
Portata utile compreso il conducente(***)560 / 550(*)/ 575(**)550
Carichi massimi ammessi
(****)
1050 1050 – asse anteriore:
– asse posteriore: 1000 1000
– totale:
1925 / 1940
(**)1920 / 1930(*)
Carichi trainabili
1100 1100
– rimorchio frenato:
– rimorchio non frenato: 400 400
Carico massimo sul tetto: 60 60
Carico massimo sulla sfera (rimorchio frenato): 60 60
(*) Versioni Cross
(**) Versioni PRO
(***) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata
utile, nel rispetto dei carichi massimi ammessi.
(****) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
210
DATI TECNICI

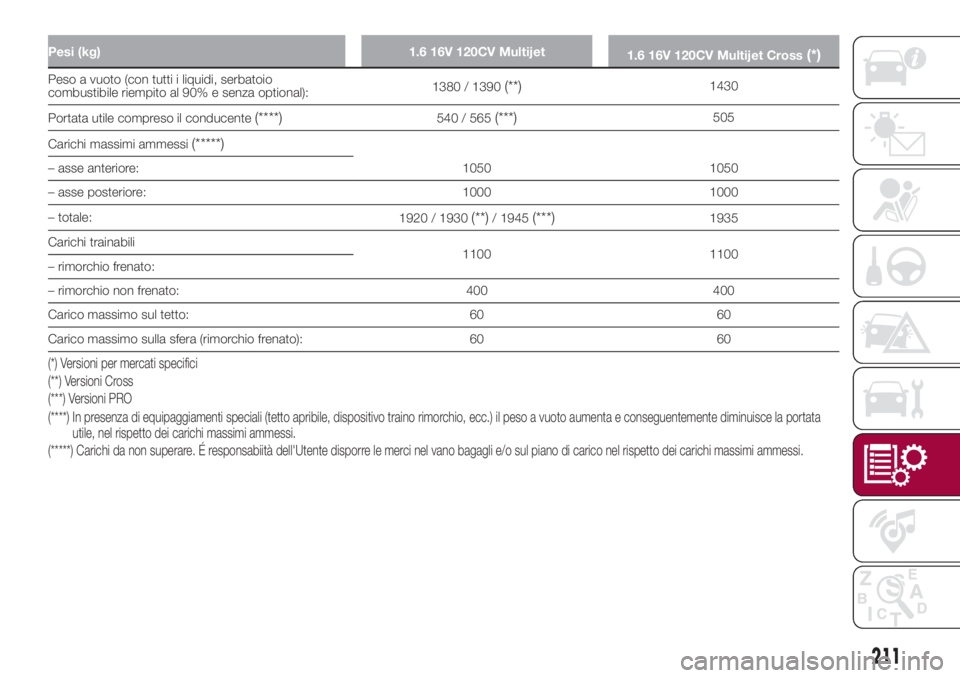

Pesi (kg) 1.6 16V 120CV Multijet
1.6 16V 120CV Multijet Cross(*)
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional):1380 / 1390(**)1430
Portata utile compreso il conducente
(****)540 / 565(***)505
Carichi massimi ammessi
(*****)
1050 1050 – asse anteriore:
– asse posteriore: 1000 1000
– totale:
1920 / 1930
(**)/ 1945(***)1935
Carichi trainabili
1100 1100
– rimorchio frenato:
– rimorchio non frenato: 400 400
Carico massimo sul tetto: 60 60
Carico massimo sulla sfera (rimorchio frenato): 60 60
(*) Versioni per mercati specifici
(**) Versioni Cross
(****) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata
utile, nel rispetto dei carichi massimi ammessi. (***) Versioni PRO
(*****) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
211

VERSIONI 500L WAGON
Pesi (kg)0.9 TwinAir Turbo
Natural Power0.9 TwinAir Turbo 105CV
Versioni 5 posti Versioni 7 posti
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional):1420 1290 1320
Portata utile compreso il conducente
(*)500 515 645
Carichi massimi ammessi
(**)
– asse anteriore: 1050 1050 1050
– asse posteriore: 1000 1000 1080
– totale: 1920 1805 1965
Carichi trainabili
– rimorchio frenato: – 1000 1000
– rimorchio non frenato: – 400 400
Carico massimo sul tetto: 60 60 60
Carico massimo sulla sfera (rimorchio frenato): – 60 60
(*) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile,
nel rispetto dei carichi massimi ammessi.
(**) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
212
DATI TECNICI

Pesi (kg)1.4 16V 95CV 1.4 16V 120CV
Versioni 5 posti Versioni 5 posti Versioni 7 posti
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional):1275 1320 1360
Portata utile compreso il conducente
(*)545 560 560
Carichi massimi ammessi
(**)
– asse anteriore: 1050 1050 1050
– asse posteriore: 1000 1000 1000
– totale: 1800 1880 1920
Carichi trainabili
– rimorchio frenato: 1000 1000 1000
– rimorchio non frenato: 400 400 400
Carico massimo sul tetto: 60 60 60
Carico massimo sulla sfera (rimorchio frenato): 60 60 60
(*) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile,
nel rispetto dei carichi massimi ammessi.
(**) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
213

Versioni1.3 16V 85CV Multijet 1.3 16V 85CV Multijet Dualogic
Versioni 5 posti Versioni 7 posti Versioni 5 posti Versioni 7 posti
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1315 1305 1320 1310
Portata utile compreso il conducente
(*)550 715 550 715
Carichi massimi ammessi
(**)
– asse anteriore: 1050 1050 1050 1050
– asse posteriore: 1000 1080 1000 1080
– totale: 1865 2020 1870 2025
Carichi trainabili:
– rimorchio frenato: 1000 1000 1000 1000
– rimorchio non frenato: 400 400 400 400
Carico massimo sul tetto: 60 60 60 60
Carico massimo sulla sfera (rimorchio frenato): 60 60 60 60
(*) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile,
nel rispetto dei carichi massimi ammessi.
(**) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
214
DATI TECNICI

Versioni1.3 16V 95CV Multijet 1.3 16V 95CV Multijet Dualogic
Versioni 5 posti Versioni 7 posti Versioni 5 posti Versioni 7 posti
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1320 1320 1320 1320
Portata utile compreso il conducente
(*)575 700 575 705
Carichi massimi ammessi
(**)
– asse anteriore: 1050 1050 1050 1050
– asse posteriore: 1000 1080 1000 1080
– totale: 1895 2020 1895 2025
Carichi trainabili:
– rimorchio frenato: 1000 1000 1000 1000
– rimorchio non frenato: 400 400 400 400
Carico massimo sul tetto: 60 60 60 60
Carico massimo sulla sfera (rimorchio frenato): 60 60 60 60
(*) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile,
nel rispetto dei carichi massimi ammessi.
(**) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
215

Versioni1.6 16V 105CV Multijet 1.6 16V 120CV Multijet
Versioni 5 posti Versioni 7 posti Versioni 5 posti Versioni 7 posti
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1395 1425
1400(*)/ 1410(**)1430
Portata utile compreso il conducente
(***)520 650
540(*)/ 530(**)645
Carichi massimi ammessi
(****)
– asse anteriore: 1050 1050 1050 1050
– asse posteriore: 1000 1080 1000 1080
– totale: 1915 2075 1940 2075
Carichi trainabili:
– rimorchio frenato: 1100 1100 1100 1100
– rimorchio non frenato: 400 400 400 400
Carico massimo sul tetto: 60 60 60 60
Carico massimo sulla sfera (rimorchio frenato): 60 60 60 60
(*) Versioni Euro 5
(**) Versioni Euro 6
(***) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata
utile, nel rispetto dei carichi massimi ammessi.
(****) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
216
DATI TECNICI

RIFORNIMENTI
0.9 TwinAir Turbo 1.4 16V 95CV 1.4 16V 120CVCombustibili prescritti
e lubrificanti originali
Serbatoio del
combustibile (litri)50 50 50
Benzina verde senza
piombo non inferiore a 95
R.O.N. (Specifica EN228) compresa una riserva di
(litri)6÷8 6÷8 6÷8
Impianto di
raffreddamento motore
(litri)5,3 / 5,5
(*)4,5
5,2 / 5,5(**)Miscela di acqua distillata
e liquido PARAFLUUPal
50%
(***)
Coppa del motore (litri) 2,8 2,8 2,75SELENIA DIGITEK P.E.
(versione 0.9 TwinAir
Turbo)
SELENIA K P.E. (versioni
1.4 16V 95CV e 1.4 16V
120CV) Coppa del motore e filtro
(litri)3,3 2,95 3,1
Scatola del cambio/
differenziale (litri)1,76 1,76 2,0TUTELA TRANSMISSION
GEARFORCE
Circuito freni idraulici (kg) 0,5 0,5 0,5 TUTELA TOP 4/S
Recipiente liquido
lavacristallo e lavalunotto
(litri)2,9 2,9 2,9Miscela di acqua e liquido
PETRONAS DURANCE
SC35
(*) Versioni Natural Power
(**) Versioni GPL
(***) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLU
UPe del 40% di acqua demineralizzata.
217

1.3 16V Multijet 1.6 16V MultijetCombustibili prescritti e
lubrificanti originali
Serbatoio del combustibile (litri) 50 50
Gasolio per autotrazione
(Specifica EN590)
compresa una riserva di (litri) 6 ÷ 8 6 ÷ 8
Impianto di raffreddamento
motore (litri)5,9 6,35Miscela di acqua distillata e
liquido PARAFLU
UPal 50%(*)
Coppa del motore (litri)
3,0 / 3,7(**)4,3
SELENIA WR P.E.
Coppa del motore e filtro (litri)
3,2 / 3,9
(**)4,75
Scatola del cambio/differenziale
(litri)2,0 2,0TUTELA TRANSMISSION
TECHNYX (versioni 1.3 16V
Multijet 85CV Euro 5)
TUTELA TRANSMISSION
GEARFORCE (versioni 1.3 16V
Multijet 95CV Euro 6 e 1.6 16V
Multijet)
Sistema idraulico di attuazione
del cambio Dualogic (litri)0,7 – TUTELA CS SPEED
Circuito freni idraulici (kg) 0,5 0,5 TUTELA TOP 4/S
Recipiente liquido lavacristallo e
lavalunotto (litri)2,9 2,9Miscela di acqua e liquido
PETRONAS DURANCE SC35
(*) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua demineralizzata.
(**) Versioni 1.3 16V Multijet 95CV Euro 6
218
