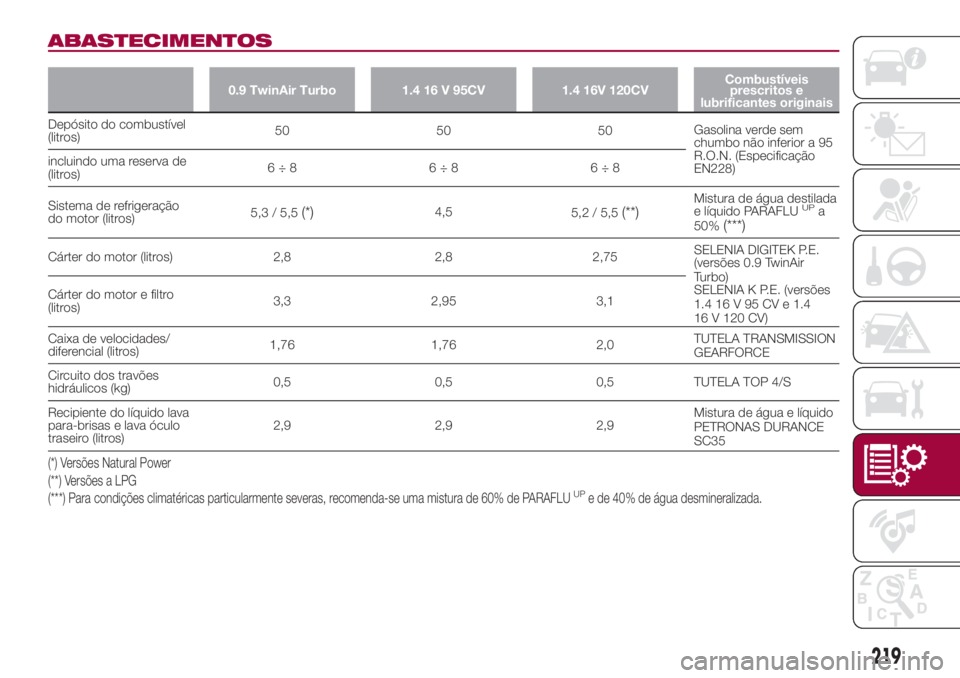

ABASTECIMENTOS
0.9 TwinAir Turbo 1.4 16 V 95CV 1.4 16V 120CVCombustíveis
prescritos e
lubrificantes originais
Depósito do combustível
(litros)50 50 50Gasolina verde sem
chumbo não inferior a 95
R.O.N. (Especificação
EN228) incluindo uma reserva de
(litros)6÷8 6÷8 6÷8
Sistema de refrigeração
do motor (litros)5,3 / 5,5
(*)4,5
5,2 / 5,5(**)Mistura de água destilada
e líquido PARAFLUUPa
50%(***)
Cárter do motor (litros) 2,8 2,8 2,75SELENIA DIGITEK P.E.
(versões 0.9 TwinAir
Turbo)
SELENIA K P.E. (versões
1.416V95CVe1.4
16 V 120 CV) Cárter do motor e filtro
(litros)3,3 2,95 3,1
Caixa de velocidades/
diferencial (litros)1,76 1,76 2,0TUTELA TRANSMISSION
GEARFORCE
Circuito dos travões
hidráulicos (kg)0,5 0,5 0,5 TUTELA TOP 4/S
Recipiente do líquido lava
para-brisas e lava óculo
traseiro (litros)2,9 2,9 2,9Mistura de água e líquido
PETRONAS DURANCE
SC35
(*) Versões Natural Power
(**) Versões a LPG
(***) Para condições climatéricas particularmente severas, recomenda-se uma mistura de 60% de PARAFLU
UPe de 40% de água desmineralizada.
219

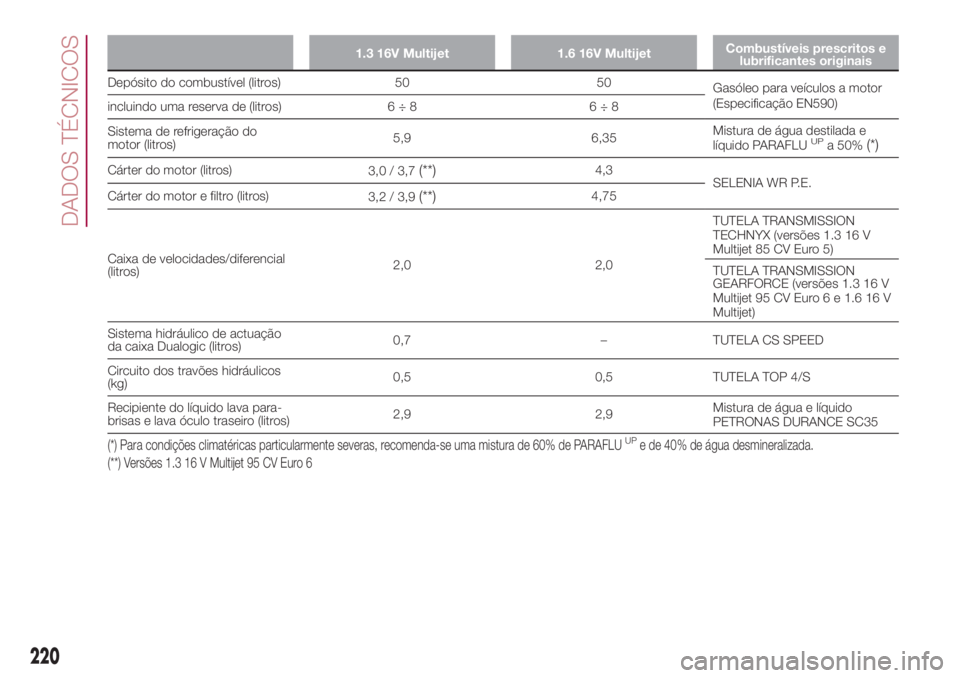

1.3 16V Multijet 1.6 16V MultijetCombustíveis prescritos e
lubrificantes originais
Depósito do combustível (litros) 50 50
Gasóleo para veículos a motor
(Especificação EN590)
incluindo uma reserva de (litros) 6 ÷ 8 6 ÷ 8
Sistema de refrigeração do
motor (litros)5,9 6,35Mistura de água destilada e
líquido PARAFLU
UPa 50%(*)
Cárter do motor (litros)
3,0 / 3,7(**)4,3
SELENIA WR P.E.
Cárter do motor e filtro (litros)
3,2 / 3,9
(**)4,75
Caixa de velocidades/diferencial
(litros)2,0 2,0TUTELA TRANSMISSION
TECHNYX (versões 1.3 16 V
Multijet 85 CV Euro 5)
TUTELA TRANSMISSION
GEARFORCE (versões 1.3 16 V
Multijet 95 CV Euro 6 e 1.6 16 V
Multijet)
Sistema hidráulico de actuação
da caixa Dualogic (litros)0,7 – TUTELA CS SPEED
Circuito dos travões hidráulicos
(kg)0,5 0,5 TUTELA TOP 4/S
Recipiente do líquido lava para-
brisas e lava óculo traseiro (litros)2,9 2,9Mistura de água e líquido
PETRONAS DURANCE SC35
(*) Para condições climatéricas particularmente severas, recomenda-se uma mistura de 60% de PARAFLUUPe de 40% de água desmineralizada.
(**) Versões 1.3 16 V Multijet 95 CV Euro 6
220
DADOS TÉCNICOS

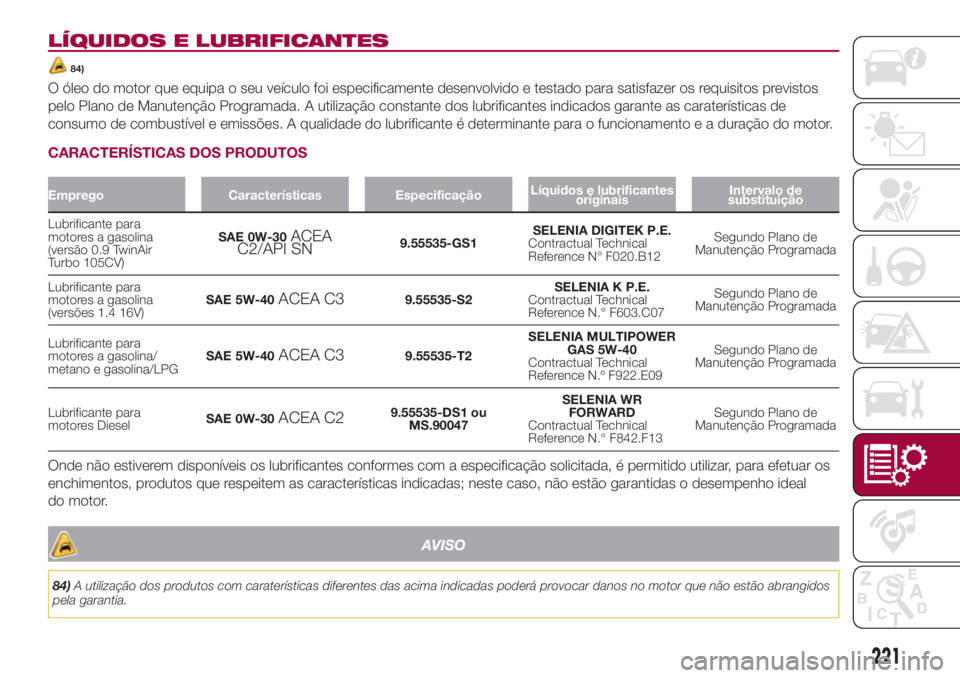

LÍQUIDOS E LUBRIFICANTES
84)
O óleo do motor que equipa o seu veículo foi especificamente desenvolvido e testado para satisfazer os requisitos previstos
pelo Plano de Manutenção Programada. A utilização constante dos lubrificantes indicados garante as caraterísticas de
consumo de combustível e emissões. A qualidade do lubrificante é determinante para o funcionamento e a duração do motor.
CARACTERÍSTICAS DOS PRODUTOS
Emprego Características EspecificaçãoLíquidos e lubrificantes
originaisIntervalo de
substituição
Lubrificante para
motores a gasolina
(versão 0.9 TwinAir
Turbo 105CV)SAE 0W-30ACEA
C2/API SN9.55535-GS1SELENIA DIGITEK P.E.
Contractual Technical
Reference N° F020.B12Segundo Plano de
Manutenção Programada
Lubrificante para
motores a gasolina
(versões 1.4 16V)SAE 5W-40
ACEA C39.55535-S2SELENIA K P.E.
Contractual Technical
Reference N.° F603.C07Segundo Plano de
Manutenção Programada
Lubrificante para
motores a gasolina/
metano e gasolina/LPGSAE 5W-40
ACEA C39.55535-T2SELENIA MULTIPOWER
GAS 5W-40
Contractual Technical
Reference N.º F922.E09Segundo Plano de
Manutenção Programada
Lubrificante para
motores DieselSAE 0W-30
ACEA C29.55535-DS1 ou
MS.90047SELENIA WR
FORWARD
Contractual Technical
Reference N.° F842.F13Segundo Plano de
Manutenção Programada
Onde não estiverem disponíveis os lubrificantes conformes com a especificação solicitada, é permitido utilizar, para efetuar os
enchimentos, produtos que respeitem as características indicadas; neste caso, não estão garantidas o desempenho ideal
do motor.
AVISO
84)A utilização dos produtos com caraterísticas diferentes das acima indicadas poderá provocar danos no motor que não estão abrangidos
pela garantia.
221

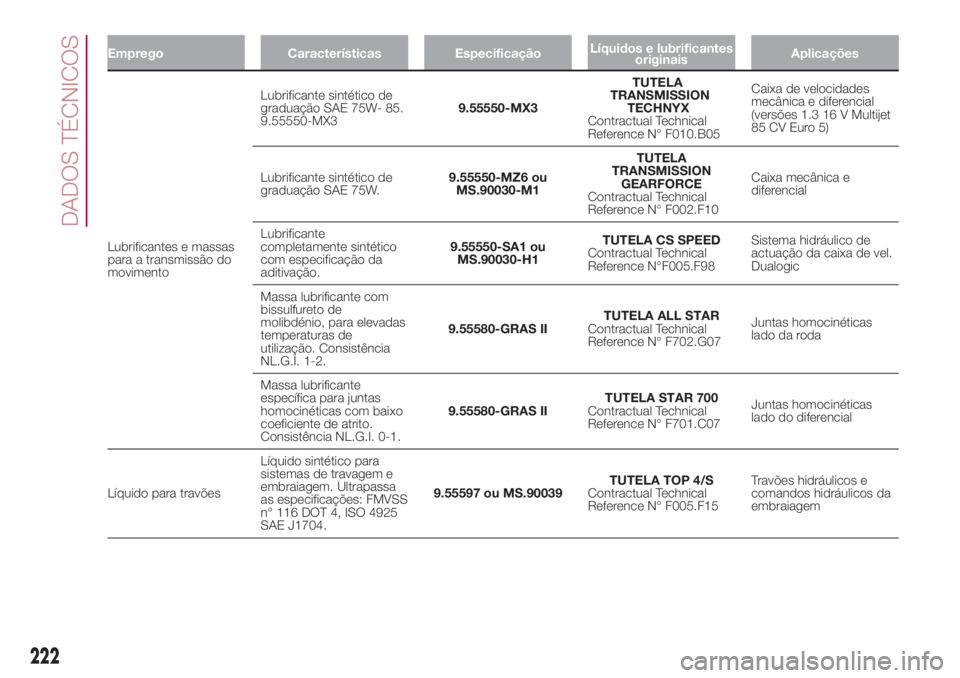

Emprego Características EspecificaçãoLíquidos e lubrificantes
originaisAplicações
Lubrificantes e massas
para a transmissão do
movimentoLubrificante sintético de
graduação SAE 75W- 85.
9.55550-MX39.55550-MX3TUTELA
TRANSMISSION
TECHNYX
Contractual Technical
Reference N° F010.B05Caixa de velocidades
mecânica e diferencial
(versões 1.3 16 V Multijet
85 CV Euro 5)
Lubrificante sintético de
graduação SAE 75W.9.55550-MZ6 ou
MS.90030-M1TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Caixa mecânica e
diferencial
Lubrificante
completamente sintético
com especificação da
aditivação.9.55550-SA1 ou
MS.90030-H1TUTELA CS SPEED
Contractual Technical
Reference N°F005.F98Sistema hidráulico de
actuação da caixa de vel.
Dualogic
Massa lubrificante com
bissulfureto de
molibdénio, para elevadas
temperaturas de
utilização. Consistência
NL.G.I. 1-2.9.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Juntas homocinéticas
lado da roda
Massa lubrificante
específica para juntas
homocinéticas com baixo
coeficiente de atrito.
Consistência NL.G.I. 0-1.9.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference N° F701.C07Juntas homocinéticas
lado do diferencial
Líquido para travõesLíquido sintético para
sistemas de travagem e
embraiagem. Ultrapassa
as especificações: FMVSS
n° 116 DOT 4, ISO 4925
SAE J1704.9.55597 ou MS.90039TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Travões hidráulicos e
comandos hidráulicos da
embraiagem
222
DADOS TÉCNICOS

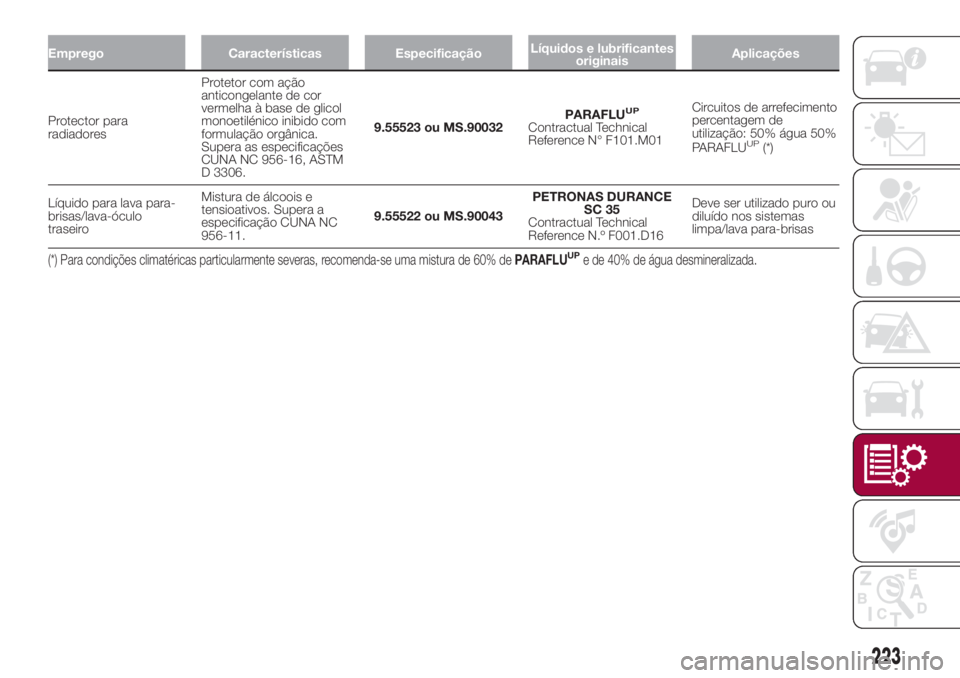

Emprego Características EspecificaçãoLíquidos e lubrificantes
originaisAplicações
Protector para
radiadoresProtetor com ação
anticongelante de cor
vermelha à base de glicol
monoetilénico inibido com
formulação orgânica.
Supera as especificações
CUNA NC 956-16, ASTM
D 3306.9.55523 ou MS.90032PARAFLUUP
Contractual Technical
Reference N° F101.M01Circuitos de arrefecimento
percentagem de
utilização: 50% água 50%
PARAFLUUP(*)
Líquido para lava para-
brisas/lava-óculo
traseiroMistura de álcoois e
tensioativos. Supera a
especificação CUNA NC
956-11.9.55522 ou MS.90043PETRONAS DURANCE
SC 35
Contractual Technical
Reference N.º F001.D16Deve ser utilizado puro ou
diluído nos sistemas
limpa/lava para-brisas
(*) Para condições climatéricas particularmente severas, recomenda-se uma mistura de 60% dePARAFLUUPe de 40% de água desmineralizada.
223

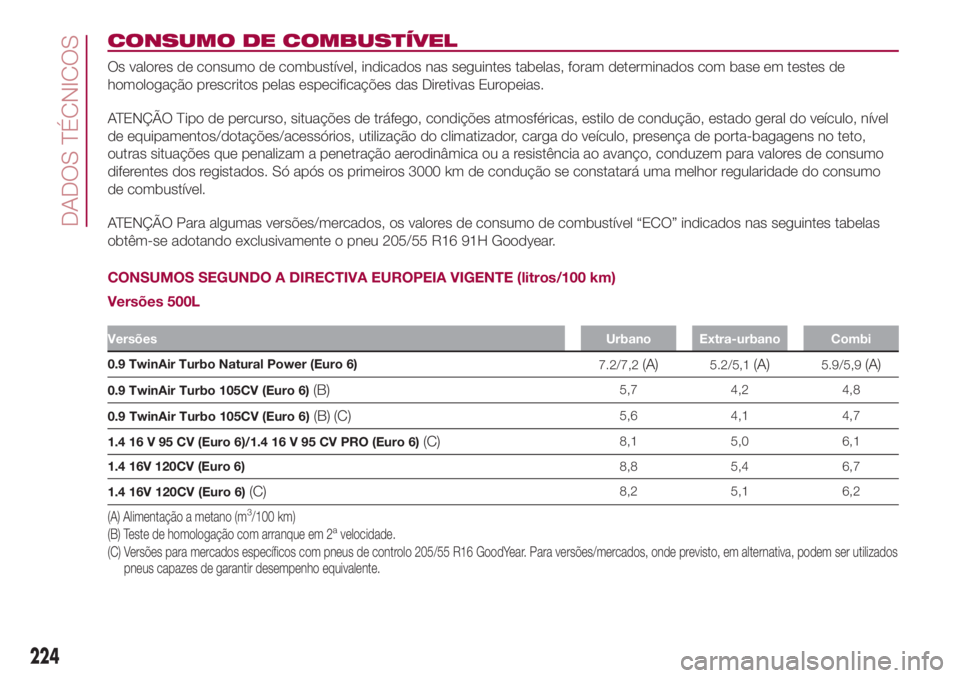

CONSUMO DE COMBUSTÍVEL
Os valores de consumo de combustível, indicados nas seguintes tabelas, foram determinados com base em testes de
homologação prescritos pelas especificações das Diretivas Europeias.
ATENÇÃO Tipo de percurso, situações de tráfego, condições atmosféricas, estilo de condução, estado geral do veículo, nível
de equipamentos/dotações/acessórios, utilização do climatizador, carga do veículo, presença de porta-bagagens no teto,
outras situações que penalizam a penetração aerodinâmica ou a resistência ao avanço, conduzem para valores de consumo
diferentes dos registados. Só após os primeiros 3000 km de condução se constatará uma melhor regularidade do consumo
de combustível.
ATENÇÃO Para algumas versões/mercados, os valores de consumo de combustível “ECO” indicados nas seguintes tabelas
obtêm-se adotando exclusivamente o pneu 205/55 R16 91H Goodyear.
CONSUMOS SEGUNDO A DIRECTIVA EUROPEIA VIGENTE (litros/100 km)
Versões 500L
VersõesUrbano Extra-urbano Combi
0.9 TwinAir Turbo Natural Power (Euro 6)
7.2/7,2(A)5.2/5,1(A)5.9/5,9(A)
0.9 TwinAir Turbo 105CV (Euro 6)(B)5,7 4,2 4,8
0.9 TwinAir Turbo 105CV (Euro 6)
(B) (C)5,6 4,1 4,7
1.4 16 V 95 CV (Euro 6)/1.4 16 V 95 CV PRO (Euro 6)
(C)8,1 5,0 6,1
1.4 16V 120CV (Euro 6)8,8 5,4 6,7
1.4 16V 120CV (Euro 6)
(C)8,2 5,1 6,2
(A) Alimentação a metano (m3/100 km)
(B) Teste de homologação com arranque em 2avelocidade.
(C) Versões para mercados específicos com pneus de controlo 205/55 R16 GoodYear. Para versões/mercados, onde previsto, em alternativa, podem ser utilizados
pneus capazes de garantir desempenho equivalente.
224
DADOS TÉCNICOS

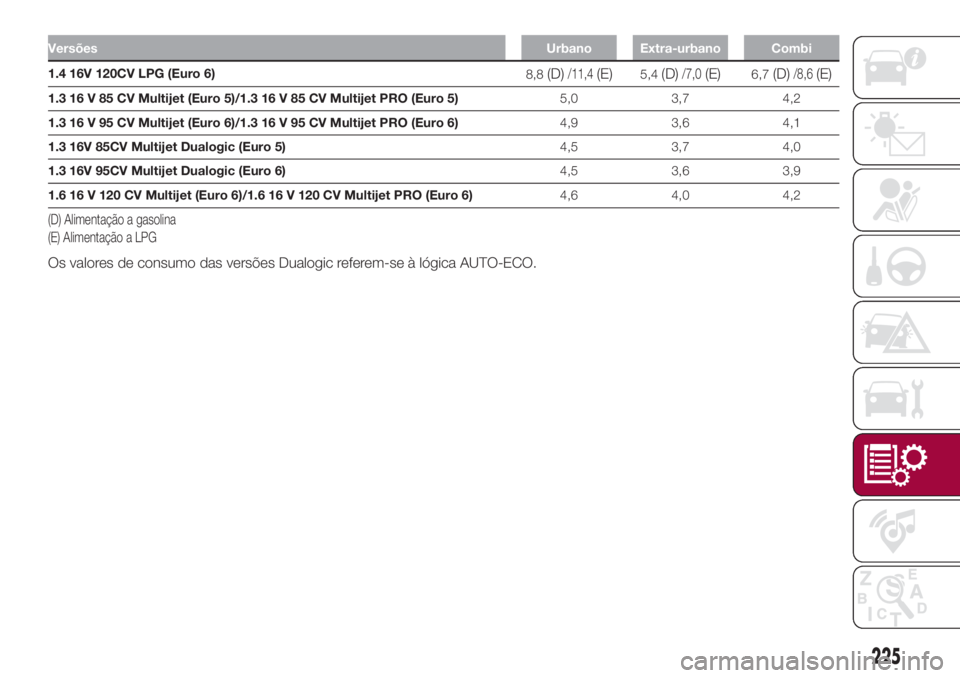

VersõesUrbano Extra-urbano Combi
1.4 16V 120CV LPG (Euro 6)
8,8(D)/11,4(E)5,4(D)/7,0(E)6,7(D)/8,6(E)
1.3 16 V 85 CV Multijet (Euro 5)/1.3 16 V 85 CV Multijet PRO (Euro 5)5,0 3,7 4,2
1.3 16 V 95 CV Multijet (Euro 6)/1.3 16 V 95 CV Multijet PRO (Euro 6)4,9 3,6 4,1
1.3 16V 85CV Multijet Dualogic (Euro 5)4,5 3,7 4,0
1.3 16V 95CV Multijet Dualogic (Euro 6)4,5 3,6 3,9
1.6 16 V 120 CV Multijet (Euro 6)/1.6 16 V 120 CV Multijet PRO (Euro 6)4,6 4,0 4,2
(D) Alimentação a gasolina
(E) Alimentação a LPG
Os valores de consumo das versões Dualogic referem-se à lógica AUTO-ECO.
225

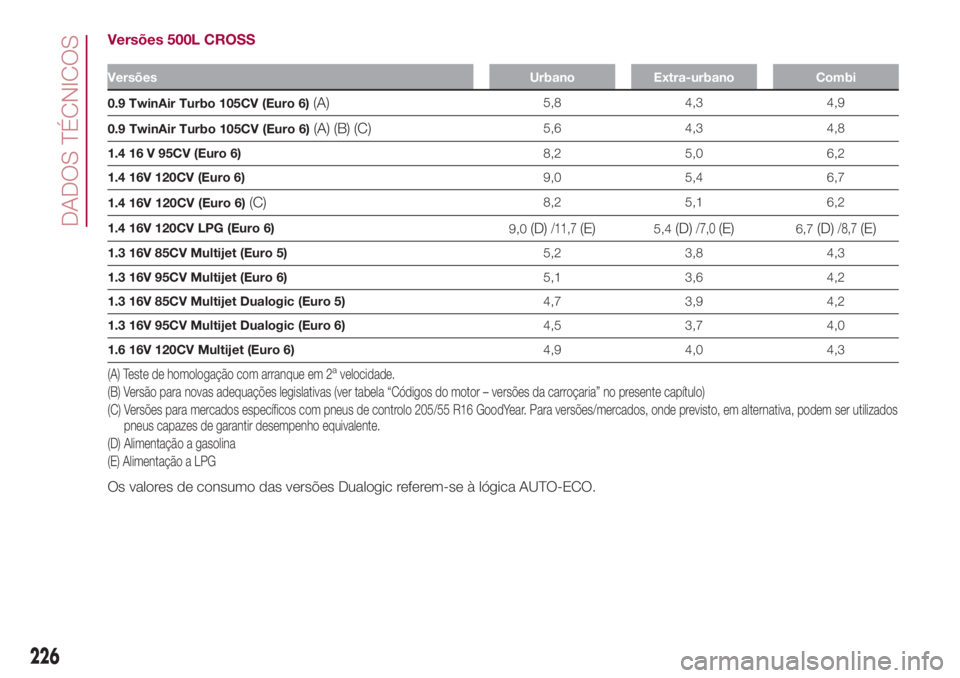

Versões 500L CROSS
Versões Urbano Extra-urbano Combi
0.9 TwinAir Turbo 105CV (Euro 6)(A)5,8 4,3 4,9
0.9 TwinAir Turbo 105CV (Euro 6)
(A) (B) (C)5,6 4,3 4,8
1.4 16 V 95CV (Euro 6)8,2 5,0 6,2
1.4 16V 120CV (Euro 6)9,0 5,4 6,7
1.4 16V 120CV (Euro 6)
(C)8,2 5,1 6,2
1.4 16V 120CV LPG (Euro 6)
9,0
(D)/11,7(E)5,4(D)/7,0(E)6,7(D)/8,7(E)
1.3 16V 85CV Multijet (Euro 5)5,2 3,8 4,3
1.3 16V 95CV Multijet (Euro 6)5,1 3,6 4,2
1.3 16V 85CV Multijet Dualogic (Euro 5)4,7 3,9 4,2
1.3 16V 95CV Multijet Dualogic (Euro 6)4,5 3,7 4,0
1.6 16V 120CV Multijet (Euro 6)4,9 4,0 4,3
(A) Teste de homologação com arranque em 2avelocidade.
(B) Versão para novas adequações legislativas (ver tabela “Códigos do motor – versões da carroçaria” no presente capítulo)
(C) Versões para mercados específicos com pneus de controlo 205/55 R16 GoodYear. Para versões/mercados, onde previsto, em alternativa, podem ser utilizados
pneus capazes de garantir desempenho equivalente.
(D) Alimentação a gasolina
(E) Alimentação a LPG
Os valores de consumo das versões Dualogic referem-se à lógica AUTO-ECO.
226
DADOS TÉCNICOS

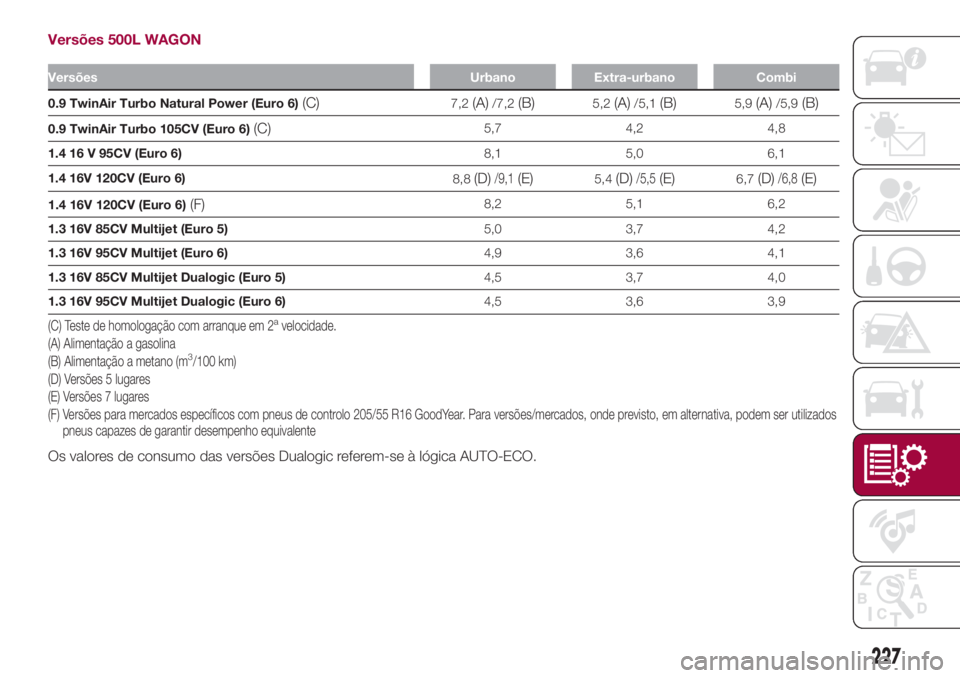

Versões 500L WAGON
Versões Urbano Extra-urbano Combi
0.9 TwinAir Turbo Natural Power (Euro 6)(C)7,2(A)/7,2(B)5,2(A)/5,1(B)5,9(A)/5,9(B)
0.9 TwinAir Turbo 105CV (Euro 6)(C)5,7 4,2 4,8
1.4 16 V 95CV (Euro 6)8,1 5,0 6,1
1.4 16V 120CV (Euro 6)
8,8
(D)/9,1(E)5,4(D)/5,5(E)6,7(D)/6,8(E)
1.4 16V 120CV (Euro 6)(F)8,2 5,1 6,2
1.3 16V 85CV Multijet (Euro 5)5,0 3,7 4,2
1.3 16V 95CV Multijet (Euro 6)4,9 3,6 4,1
1.3 16V 85CV Multijet Dualogic (Euro 5)4,5 3,7 4,0
1.3 16V 95CV Multijet Dualogic (Euro 6)4,5 3,6 3,9
(C) Teste de homologação com arranque em 2avelocidade.
(A) Alimentação a gasolina
(B) Alimentação a metano (m
3/100 km)
(D) Versões 5 lugares
(E) Versões 7 lugares
(F) Versões para mercados específicos com pneus de controlo 205/55 R16 GoodYear. Para versões/mercados, onde previsto, em alternativa, podem ser utilizados
pneus capazes de garantir desempenho equivalente
Os valores de consumo das versões Dualogic referem-se à lógica AUTO-ECO.
227

EMISSÕES DE CO2Os valores de emissão de CO2indicados nas tabelas seguintes referem-se ao consumo combinado.
ATENÇÃO Em algumas versões/mercados, os valores de emissões de CO
2indicados nas seguintes tabelas obtêm-se
adotando exclusivamente o pneu 205/55 R16 91H Goodyear.
Versões 500L
Versões EMISSÕES DE CO2 SEGUNDO A DIRETIVA EUROPEIA VIGENTE (g/km)
0.9 TwinAir Turbo Natural Power (Euro 6)
137(A) /105 (B)
0.9 TwinAir Turbo 105CV (Euro 6)111
0.9 TwinAir Turbo 105CV (Euro 6)
(C)108
1.4 16 V 95 CV (Euro 6)/1.4 16 V 95 CV PRO (Euro 6)143
1.4 16V 120CV (Euro 6)
(C)145
1.4 16V 120CV (Euro 6)155
1.4 16V 120CV LPG (Euro 6)
155
(A) /140 (D)
1.3 16 V 85 CV Multijet (Euro 5)/1.3 16 V 85 CV
Multijet PRO (Euro 5)110
1.3 16 V 95 CV Multijet (Euro 6)/1.3 16 V 95 CV
Multijet PRO (Euro 6)107
1.3 16V 85CV Multijet Dualogic (Euro 5)105
1.3 16V 95CV Multijet Dualogic (Euro 6)104
1.6 16 V Multijet 120 CV (Euro 6)/1.6 16 V Multijet
120 CV PRO (Euro 6)112
1.6 16V Multijet 120CV (Euro 6)
(C)109
(A) Alimentação a gasolina
(B) Alimentação a metano
(C) Versões para mercados específicos com pneus de controlo 205/55 R16 GoodYear. Para versões/mercados, onde previsto, em alternativa, podem ser utilizados
pneus capazes de garantir desempenho equivalente
(D) Alimentação a LPG
228
