PŘEDNÍ HORNÍ OPTICKÁ
SKUPINA
Obsahuje žárovky směrových a
potkávacích světel.
Žárovky jsou umístěny takto obr. 134:
A: směrová světla
B: potkávací světlomety
SMĚROVÁ SVĚTLA
Postup při výměně žárovky:
odstraňte kryt A obr. 134;
otočte žárovkovou objímkou B obr.
135 doprava, vytáhněte žárovku C a
vyměňte ji;
namontujte novou žárovku do
objímky, ujistěte se, zda je správně
zajištěna;
zasuňte objímku do uložení a otočte
jí doprava na zaklapnutí;
nasaďte zpět kryt A obr. 134.POTKÁVACÍ SVĚTLOMETY
Postup při výměně žárovky:
sejměte kryt B obr. 134;
vyndejte konektor s objímkou
žárovky C obr. 136 vytažením směrem
ven;
vyjměte žárovku D z konektoru E a
vyměňte ji;
namontujte novou žárovku do
konektoru, ujistěte se, zda je správně
zajištěna;
zandejte konektor s objímkou
žárovky C zpět do uložení;
nasaďte zpět kryt B obr. 134.
SPODNÍ PŘEDNÍ SPODNÍ
OPTICKÁ SKUPINA
Obsahuje žárovky dálkových a
pozičních/denních světel (DRL).
Žárovky jsou umístěny takto obr. 137:
C: dálkové světlomety
D: Poziční světla/denní světla (DRL)
DÁLKOVÉ SVĚTLOMETY
Postup při výměně žárovky:
kolo natočte dovnitř;
vyšroubujte šrouby A obr. 138 a
sejměte víko B;
sundejte kryt C obr. 137;
vyndejte konektor s objímkou
žárovky D vytažením směrem ven;
vyjměte žárovku E z konektoru F a
vyměňte ji;
134F0Y0021C
135F0Y0022C
136F0Y0023C
137F0Y0499C
129

namontujte novou žárovku do
konektoru, ujistěte se, zda je správně
zajištěna;
zandejte konektor s objímkou
žárovky D zpět do uložení;
nasaďte zpět kryt C.POZIČNÍ SVĚTLA / DENNÍ
SVĚTLA (DRL)
Poziční světla / denní světla (DRL)
(verze s ledkovými světly)
S výměnou žárovek se obraťte na
autorizovaný servis Fiat.
Denní světla (DRL)
(verze se žárovkami)
Postup při výměně žárovky:
kolo natočte dovnitř;
vyšroubujte šrouby A obr. 138 a
sejměte víko B;
sundejte kryt D obr. 137;
otočte žárovkovou objímkou E obr.
140 doprava, vytáhněte žárovku F z
konektoru G a vyměňte ji;
namontujte novou žárovku do
konektoru, ujistěte se, zda je správně
zajištěna;
zasuňte objímku E do uložení a
otočte jí doprava na zaklapnutí;
nasaďte zpět kryt D.
BOČNÍ SMĚROVÁ SVĚTLA
Postup při výměně žárovky:
zatlačením na kryt A obr. 141
uvolněte vnitřní svorku B obr. 142;
vytáhněte optickou skupinu směrem
ven;
otočte objímkou C doleva, vytáhněte
žárovku D a vyměňte ji;
138F0Y0145C
139F0Y0025C
140F0Y0026C
141F0Y0147C
142F0Y0171C
130
V NOUZI

zasuňte objímku žárovky C do krytu
A obr. 141 a otočte jí doprava;
namontujte celou skupinu zpět a
ujistěte se o zaklapnutí vnitřní svorky B
obr. 142.
PŘEDNÍ MLHOVÁ SVĚTLA
(u příslušné verze vozidla)
Postup při výměně žárovky:
kolo natočte dovnitř;
vyšroubujte šrouby A obr. 143 a
sejměte víko B;
zatlačte na svorku C obr. 144 a
odpojte elektrický konektor D;
natočte a vyndejte žárovkovou
objímku E;
uvolněte žárovku a vyměňte ji;
namontujte novou žárovku a

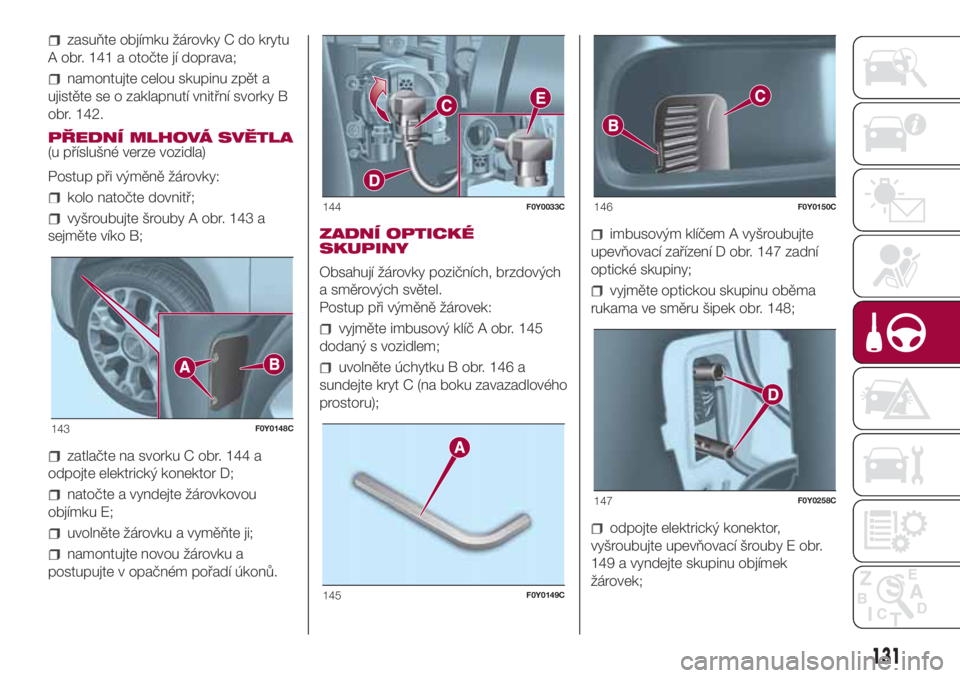

postupujte v opačném pořadí úkonů.ZADNÍ OPTICKÉ
SKUPINY
Obsahují žárovky pozičních, brzdových
a směrových světel.
Postup při výměně žárovek:
vyjměte imbusový klíč A obr. 145
dodaný s vozidlem;
uvolněte úchytku B obr. 146 a
sundejte kryt C (na boku zavazadlového
prostoru);
imbusovým klíčem A vyšroubujte
upevňovací zařízení D obr. 147 zadní
optické skupiny;
vyjměte optickou skupinu oběma
rukama ve směru šipek obr. 148;
odpojte elektrický konektor,
vyšroubujte upevňovací šrouby E obr.
149 a vyndejte skupinu objímek
žárovek;
143F0Y0148C
144F0Y0033C
145F0Y0149C
146F0Y0150C
147F0Y0258C
131

pak vyměňte příslušnou žárovku obr.
150: F = směrové ukazatele, G =
obrysová/brzdová světla.

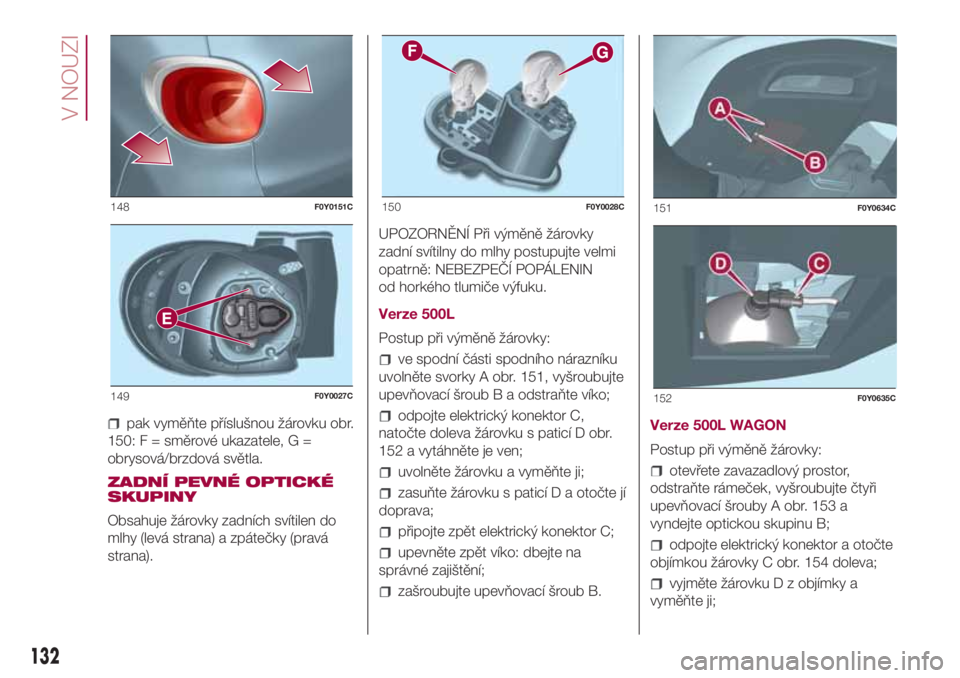

ZADNÍ PEVNÉ OPTICKÉ
SKUPINY
Obsahuje žárovky zadních svítilen do
mlhy (levá strana) a zpátečky (pravá
strana).UPOZORNĚNÍ Při výměně žárovky
zadní svítilny do mlhy postupujte velmi
opatrně: NEBEZPEČÍ POPÁLENIN
od horkého tlumiče výfuku.
Verze 500L
Postup při výměně žárovky:
ve spodní části spodního nárazníku
uvolněte svorky A obr. 151, vyšroubujte
upevňovací šroub B a odstraňte víko;
odpojte elektrický konektor C,
natočte doleva žárovku s paticí D obr.
152 a vytáhněte je ven;
uvolněte žárovku a vyměňte ji;
zasuňte žárovku s paticí D a otočte jí
doprava;
připojte zpět elektrický konektor C;
upevněte zpět víko: dbejte na
správné zajištění;
zašroubujte upevňovací šroub B.Verze 500L WAGON
Postup při výměně žárovky:
otevřete zavazadlový prostor,
odstraňte rámeček, vyšroubujte čtyři
upevňovací šrouby A obr. 153 a
vyndejte optickou skupinu B;
odpojte elektrický konektor a otočte
objímkou žárovky C obr. 154 doleva;
vyjměte žárovku D z objímky a
vyměňte ji;
148F0Y0151C
149F0Y0027C
150F0Y0028C151F0Y0634C
152F0Y0635C
132
V NOUZI

namontujte novou žárovku do
objímky, ujistěte se, zda je správně
zajištěna;
zasuňte objímku žárovky C do krytu
a otočte jí doprava a připojte elektrický
konektor;
namontujte správně optickou
skupinu B obr. 153, zašroubujte čtyři
upevňovací šrouby A a zavřete

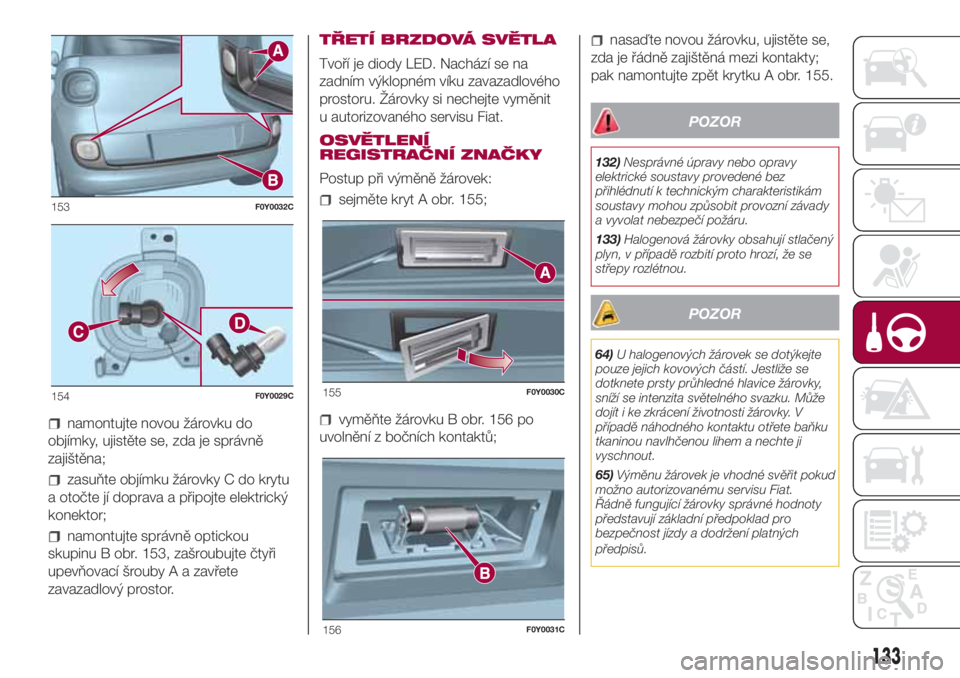

zavazadlový prostor.TŘETÍ BRZDOVÁ SVĚTLA
Tvoří je diody LED. Nachází se na
zadním výklopném víku zavazadlového
prostoru. Žárovky si nechejte vyměnit
u autorizovaného servisu Fiat.
OSVĚTLENÍ
REGISTRAČNÍ ZNAČKY
Postup při výměně žárovek:
sejměte kryt A obr. 155;
vyměňte žárovku B obr. 156 po
uvolnění z bočních kontaktů;
nasaďte novou žárovku, ujistěte se,
zda je řádně zajištěná mezi kontakty;
pak namontujte zpět krytku A obr. 155.
POZOR
132)Nesprávné úpravy nebo opravy
elektrické soustavy provedené bez
přihlédnutí k technickým charakteristikám
soustavy mohou způsobit provozní závady
a vyvolat nebezpečí požáru.
133)Halogenová žárovky obsahují stlačený
plyn, v případě rozbití proto hrozí, že se
střepy rozlétnou.
POZOR
64)U halogenových žárovek se dotýkejte
pouze jejich kovových částí. Jestliže se
dotknete prsty průhledné hlavice žárovky,
sníží se intenzita světelného svazku. Může
dojít i ke zkrácení životnosti žárovky. V
případě náhodného kontaktu otřete baňku
tkaninou navlhčenou lihem a nechte ji
vyschnout.
65)Výměnu žárovek je vhodné svěřit pokud
možno autorizovanému servisu Fiat.
Řádně fungující žárovky správné hodnoty
představují základní předpoklad pro
bezpečnost jízdy a dodržení platných
předpisů.
153F0Y0032C
154F0Y0029C155F0Y0030C
156F0Y0031C
133

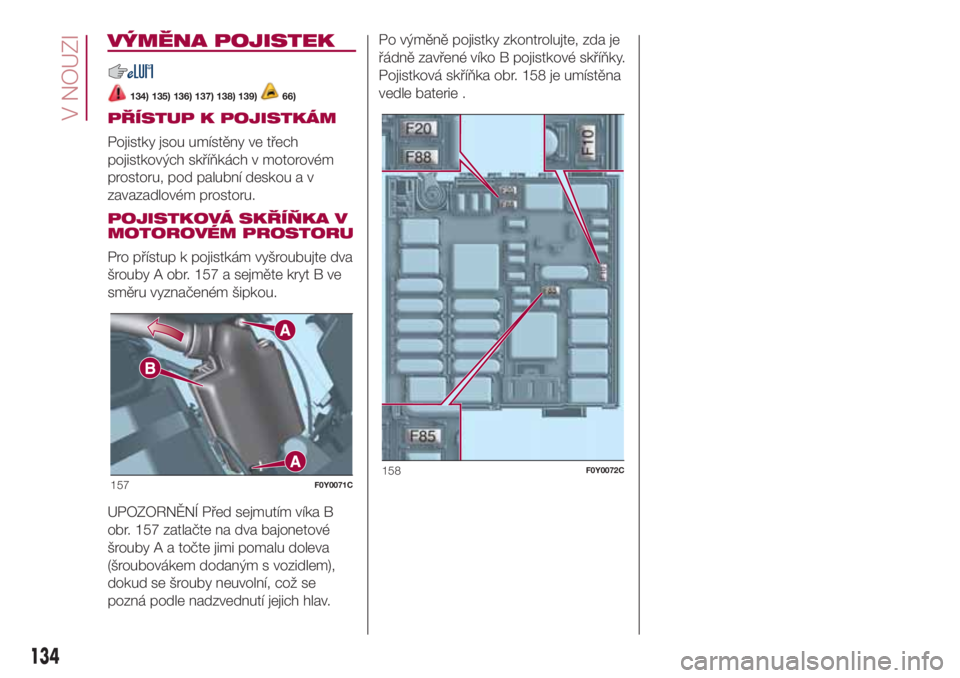

VÝMĚNA POJISTEK
134) 135) 136) 137) 138) 139)66)
PŘÍSTUP K POJISTKÁM
Pojistky jsou umístěny ve třech
pojistkových skříňkách v motorovém
prostoru, pod palubní deskou a v
zavazadlovém prostoru.
POJISTKOVÁ SKŘÍŇKA V
MOTOROVÉM PROSTORU
Pro přístup k pojistkám vyšroubujte dva
šrouby A obr. 157 a sejměte kryt B ve
směru vyznačeném šipkou.
UPOZORNĚNÍ Před sejmutím víka B
obr. 157 zatlačte na dva bajonetové
šrouby A a točte jimi pomalu doleva
(šroubovákem dodaným s vozidlem),
dokud se šrouby neuvolní, což se
pozná podle nadzvednutí jejich hlav.Po výměně pojistky zkontrolujte, zda je
řádně zavřené víko B pojistkové skříňky.
Pojistková skříňka obr. 158 je umístěna
vedle baterie .
157F0Y0071C158F0Y0072C
134
V NOUZI

POJISTKOVÁ SKŘÍŇKA POD PALUBNÍ DESKOU

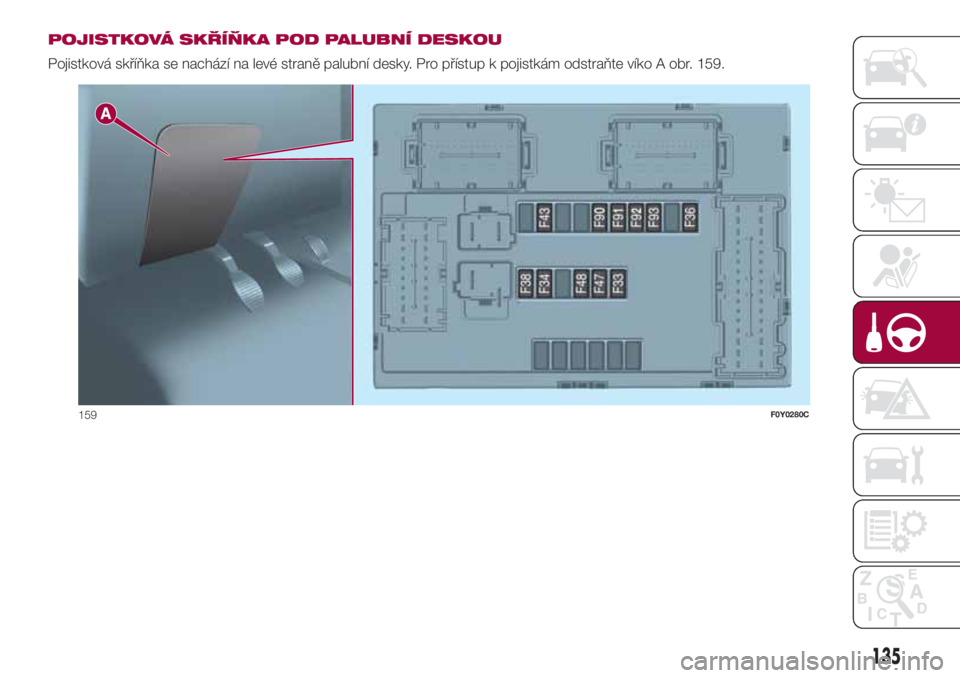

Pojistková skříňka se nachází na levé straně palubní desky. Pro přístup k pojistkám odstraňte víko A obr. 159.
159F0Y0280C
135

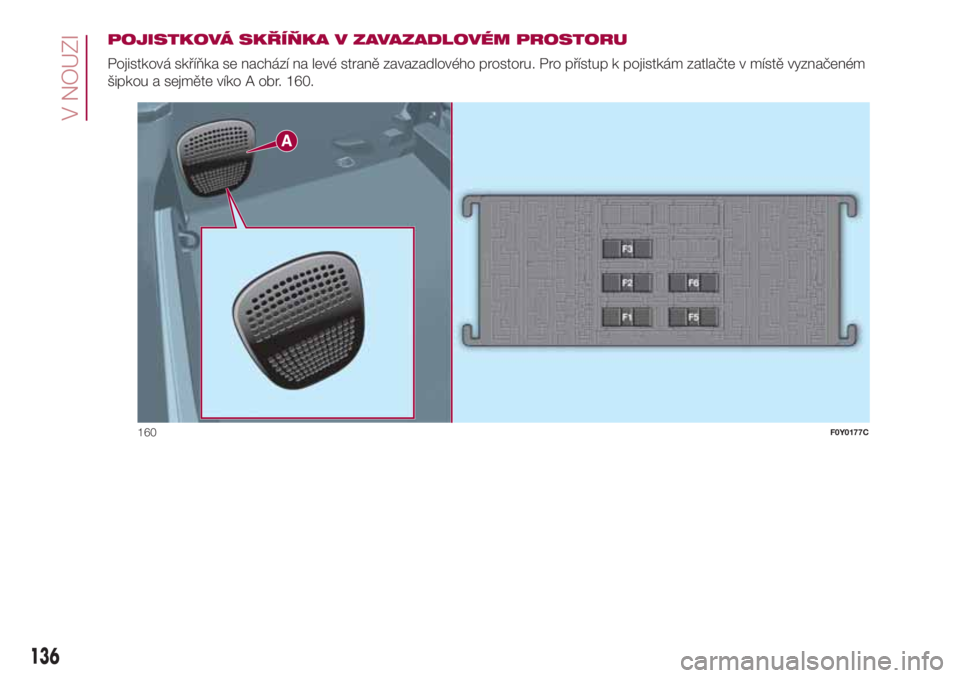

POJISTKOVÁ SKŘÍŇKA V ZAVAZADLOVÉM PROSTORU
Pojistková skříňka se nachází na levé straně zavazadlového prostoru. Pro přístup k pojistkám zatlačte v místě vyznačeném
šipkou a sejměte víko A obr. 160.
160F0Y0177C
136
V NOUZI

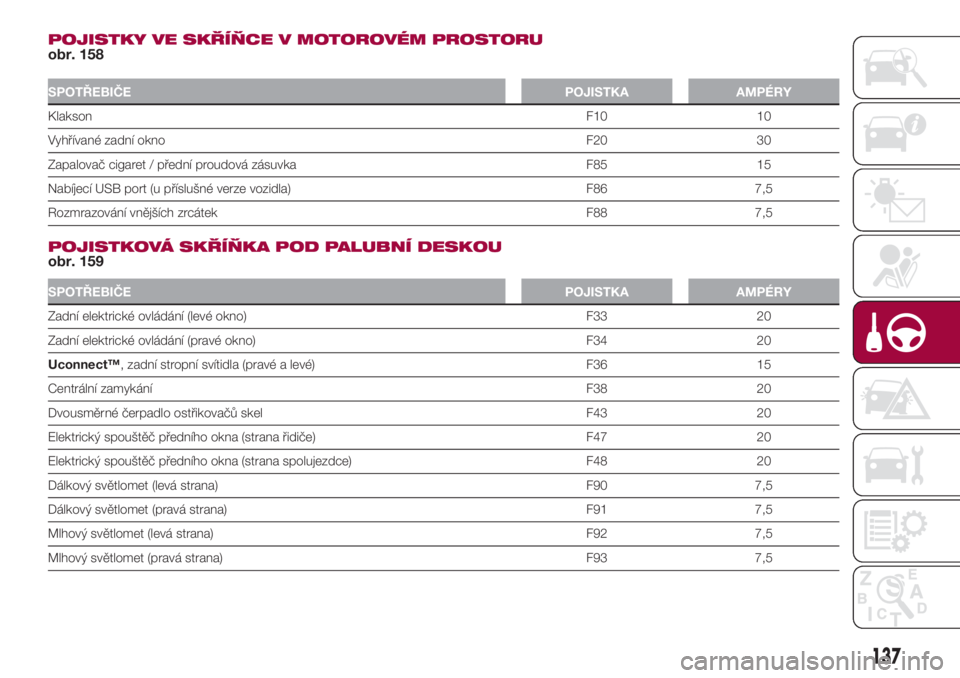

POJISTKY VE SKŘÍŇCE V MOTOROVÉM PROSTORU
obr. 158
SPOTŘEBIČEPOJISTKA AMPÉRY
KlaksonF10 10
Vyhřívané zadní oknoF20 30
Zapalovač cigaret / přední proudová zásuvka F85 15
Nabíjecí USB port (u příslušné verze vozidla) F86 7,5
Rozmrazování vnějších zrcátek F88 7,5
POJISTKOVÁ SKŘÍŇKA POD PALUBNÍ DESKOU
obr. 159
SPOTŘEBIČEPOJISTKA AMPÉRY
Zadní elektrické ovládání (levé okno) F33 20
Zadní elektrické ovládání (pravé okno) F34 20
Uconnect™, zadní stropní svítidla (pravé a levé) F36 15
Centrální zamykáníF38 20
Dvousměrné čerpadlo ostřikovačů skel F43 20
Elektrický spouštěč předního okna (strana řidiče) F47 20
Elektrický spouštěč předního okna (strana spolujezdce) F48 20
Dálkový světlomet (levá strana) F90 7,5
Dálkový světlomet (pravá strana) F91 7,5
Mlhový světlomet (levá strana) F92 7,5
Mlhový světlomet (pravá strana) F93 7,5
137

POJISTKOVÁ SKŘÍŇKA V ZAVAZADLOVÉM PROSTORU
obr. 160
SPOTŘEBIČEPOJISTKA AMPÉRY
Elektrický nastavovač předního sedadla v bederní oblasti F1 15
Elektrické vyhřívání předních sedadel F2 15
Aparatura HI-FIF3 20
Sluneční clona elektrického střešního okna F5 20
Elektrické střešní oknoF6 20
POZOR
134)Jestliže se nová pojistka vzápětí znovu přeruší, obraťte se na značkový servis Fiat.
135)Nikdy nenahrazuje spálenou pojistku kovovými drátky nebo podobným materiálem.
136)Pojistku nevyměňujte za pojistku s vyšší proudovou hodnotou: NEBEZPEČÍ POŽÁRU.
137)Pokud se přepálí některá hlavní pojistka (MEGA-FUSE, MIDI-FUSE, MAXI-FUSE), obraťte se na autorizovaný servis Fiat.
138)Před výměnou pojistky zkontrolujte, zda jste vytáhli klíček ze zapalování a vypnuli a/nebo odpojili všechny spotřebiče.
139)Pokud se přepálí hlavní pojistka bezpečnostních systémů (systém airbagů, brzdová soustava), systémů pohonné jednotky (systém
motoru, systém převodovky) nebo systému řízení, obraťte se na autorizovaný servis Fiat.
POZOR
66)Pokud je nutno umýt motorový prostor, dávejte pozor, aby proud vody nezasáhl přímo pojistkovou skříňku a motory stíračů skel.
