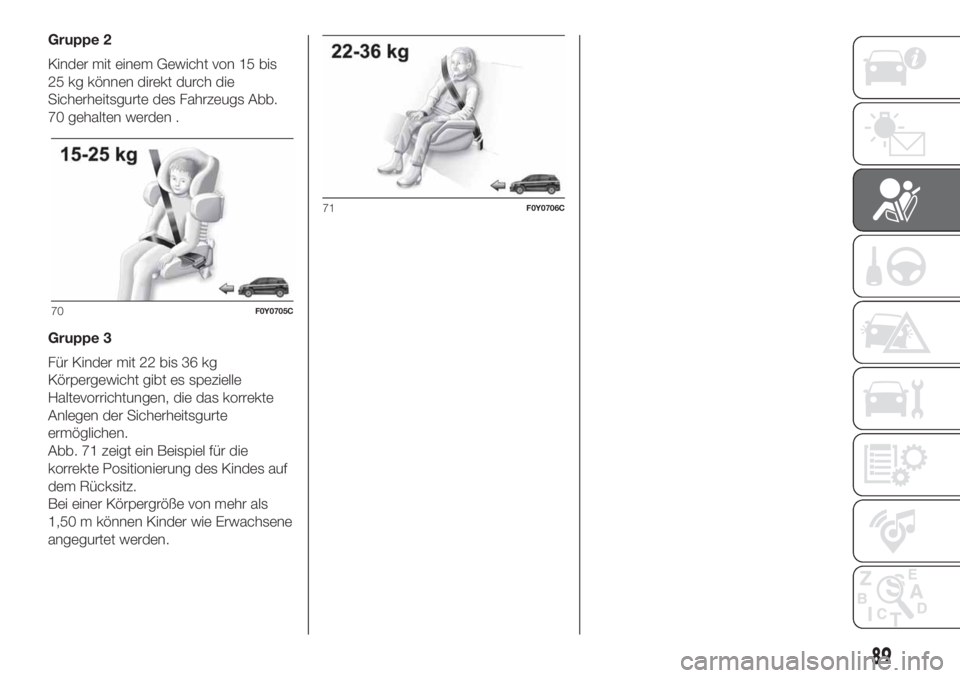

Gruppe 2
Kinder mit einem Gewicht von 15 bis
25 kg können direkt durch die
Sicherheitsgurte des Fahrzeugs Abb.
70 gehalten werden .
Gruppe 3
Für Kinder mit 22 bis 36 kg
Körpergewicht gibt es spezielle
Haltevorrichtungen, die das korrekte
Anlegen der Sicherheitsgurte
ermöglichen.
Abb. 71 zeigt ein Beispiel für die
korrekte Positionierung des Kindes auf
dem Rücksitz.
Bei einer Körpergröße von mehr als
1,50 m können Kinder wie Erwachsene
angegurtet werden.
70F0Y0705C
71F0Y0706C
89

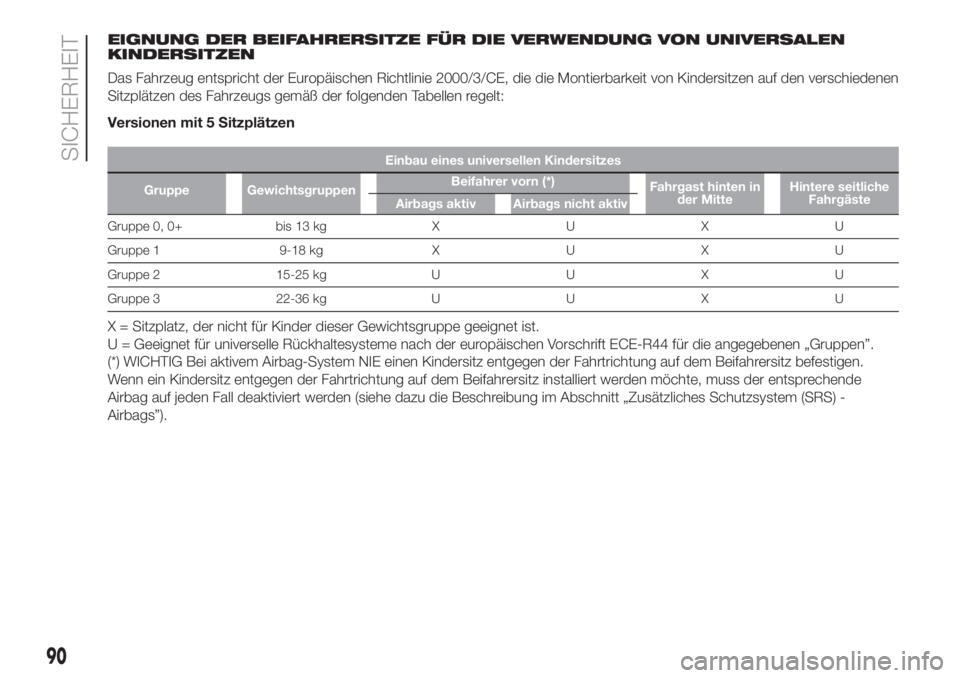

EIGNUNG DER BEIFAHRERSITZE FÜR DIE VERWENDUNG VON UNIVERSALEN
KINDERSITZEN
Das Fahrzeug entspricht der Europäischen Richtlinie 2000/3/CE, die die Montierbarkeit von Kindersitzen auf den verschiedenen
Sitzplätzen des Fahrzeugs gemäß der folgenden Tabellen regelt:
Versionen mit 5 Sitzplätzen
Einbau eines universellen Kindersitzes
Gruppe GewichtsgruppenBeifahrer vorn (*)
Fahrgast hinten in
der MitteHintere seitliche
Fahrgäste
Airbags aktiv Airbags nicht aktiv
Gruppe 0, 0+ bis 13 kg X U X U
Gruppe 1 9-18 kg X U X U
Gruppe 2 15-25 kg U U X U
Gruppe 3 22-36 kg U U X U
X = Sitzplatz, der nicht für Kinder dieser Gewichtsgruppe geeignet ist.
U = Geeignet für universelle Rückhaltesysteme nach der europäischen Vorschrift ECE-R44 für die angegebenen „Gruppen”.
(*) WICHTIG Bei aktivem Airbag-System NIE einen Kindersitz entgegen der Fahrtrichtung auf dem Beifahrersitz befestigen.
Wenn ein Kindersitz entgegen der Fahrtrichtung auf dem Beifahrersitz installiert werden möchte, muss der entsprechende
Airbag auf jeden Fall deaktiviert werden (siehe dazu die Beschreibung im Abschnitt „Zusätzliches Schutzsystem (SRS) -
Airbags”).
90
SICHERHEIT

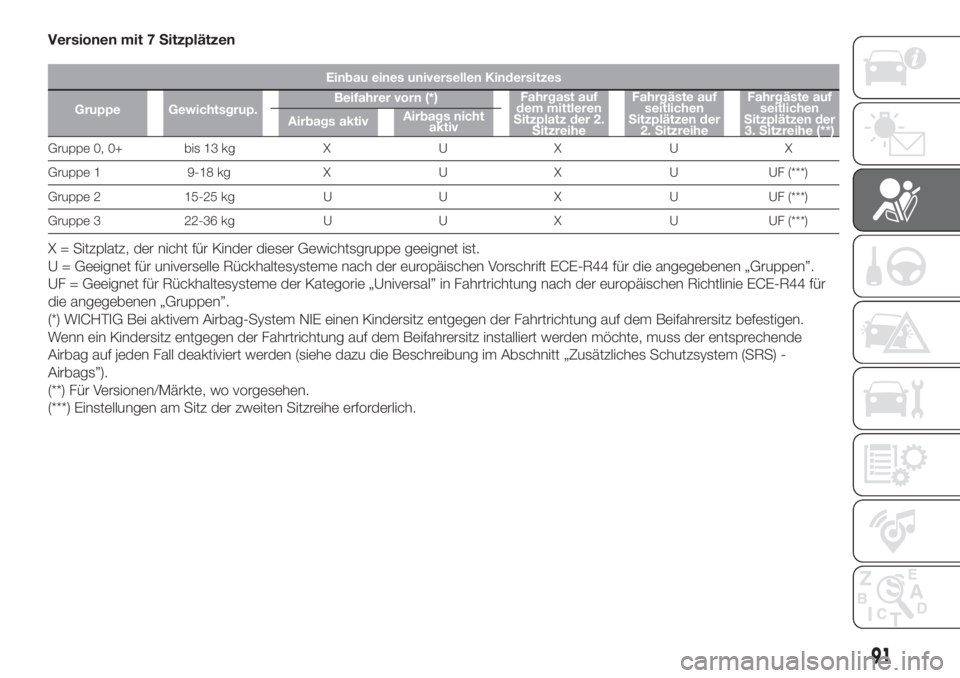

Versionen mit 7 Sitzplätzen
Einbau eines universellen Kindersitzes
Gruppe Gewichtsgrup.Beifahrer vorn (*)Fahrgast auf
dem mittleren
Sitzplatz der 2.
SitzreiheFahrgäste auf
seitlichen
Sitzplätzen der
2. SitzreiheFahrgäste auf
seitlichen
Sitzplätzen der
3. Sitzreihe (**) Airbags aktivAirbags nicht
aktiv
Gruppe 0, 0+ bis 13 kg X U X U X
Gruppe 1 9-18 kg X U X U UF (***)
Gruppe 2 15-25 kg U U X U UF (***)
Gruppe 3 22-36 kg U U X U UF (***)
X = Sitzplatz, der nicht für Kinder dieser Gewichtsgruppe geeignet ist.
U = Geeignet für universelle Rückhaltesysteme nach der europäischen Vorschrift ECE-R44 für die angegebenen „Gruppen”.
UF = Geeignet für Rückhaltesysteme der Kategorie „Universal” in Fahrtrichtung nach der europäischen Richtlinie ECE-R44 für
die angegebenen „Gruppen”.
(*) WICHTIG Bei aktivem Airbag-System NIE einen Kindersitz entgegen der Fahrtrichtung auf dem Beifahrersitz befestigen.
Wenn ein Kindersitz entgegen der Fahrtrichtung auf dem Beifahrersitz installiert werden möchte, muss der entsprechende
Airbag auf jeden Fall deaktiviert werden (siehe dazu die Beschreibung im Abschnitt „Zusätzliches Schutzsystem (SRS) -
Airbags”).
(**) Für Versionen/Märkte, wo vorgesehen.
(***) Einstellungen am Sitz der zweiten Sitzreihe erforderlich.
91

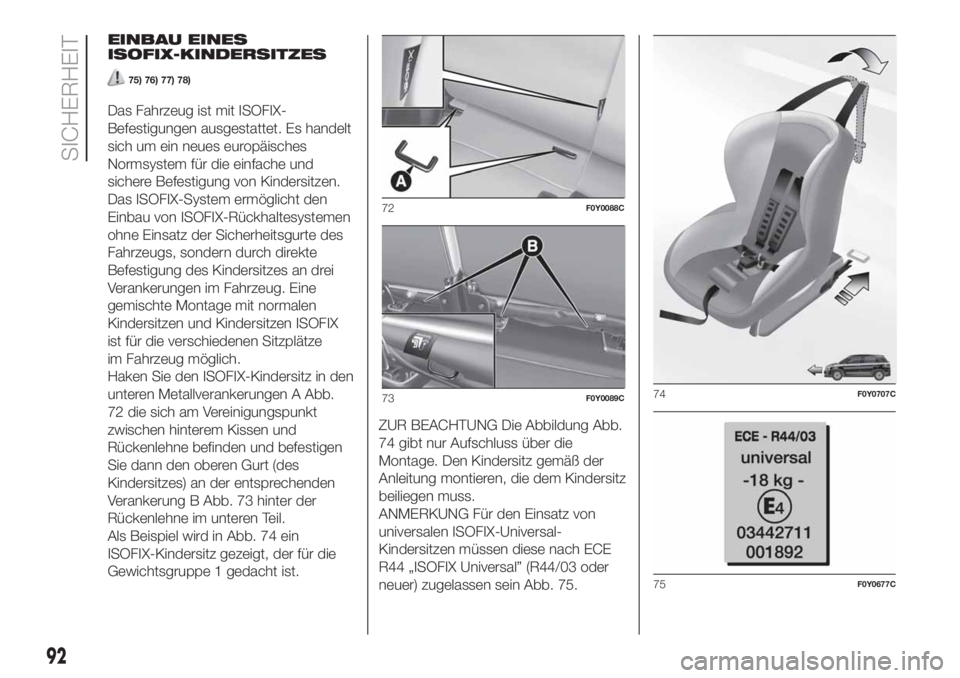

EINBAU EINES
ISOFIX-KINDERSITZES
75) 76) 77) 78)
Das Fahrzeug ist mit ISOFIX-
Befestigungen ausgestattet. Es handelt
sich um ein neues europäisches
Normsystem für die einfache und
sichere Befestigung von Kindersitzen.
Das ISOFIX-System ermöglicht den
Einbau von ISOFIX-Rückhaltesystemen
ohne Einsatz der Sicherheitsgurte des
Fahrzeugs, sondern durch direkte
Befestigung des Kindersitzes an drei
Verankerungen im Fahrzeug. Eine
gemischte Montage mit normalen
Kindersitzen und Kindersitzen ISOFIX
ist für die verschiedenen Sitzplätze
im Fahrzeug möglich.
Haken Sie den ISOFIX-Kindersitz in den
unteren Metallverankerungen A Abb.
72 die sich am Vereinigungspunkt
zwischen hinterem Kissen und
Rückenlehne befinden und befestigen
Sie dann den oberen Gurt (des
Kindersitzes) an der entsprechenden
Verankerung B Abb. 73 hinter der
Rückenlehne im unteren Teil.
Als Beispiel wird in Abb. 74 ein
ISOFIX-Kindersitz gezeigt, der für die
Gewichtsgruppe 1 gedacht ist.ZUR BEACHTUNG Die Abbildung Abb.
74 gibt nur Aufschluss über die
Montage. Den Kindersitz gemäß der
Anleitung montieren, die dem Kindersitz
beiliegen muss.
ANMERKUNG Für den Einsatz von
universalen ISOFIX-Universal-
Kindersitzen müssen diese nach ECE
R44 „ISOFIX Universal” (R44/03 oder
neuer) zugelassen sein Abb. 75.
72F0Y0088C
73F0Y0089C74F0Y0707C
75F0Y0677C
92
SICHERHEIT

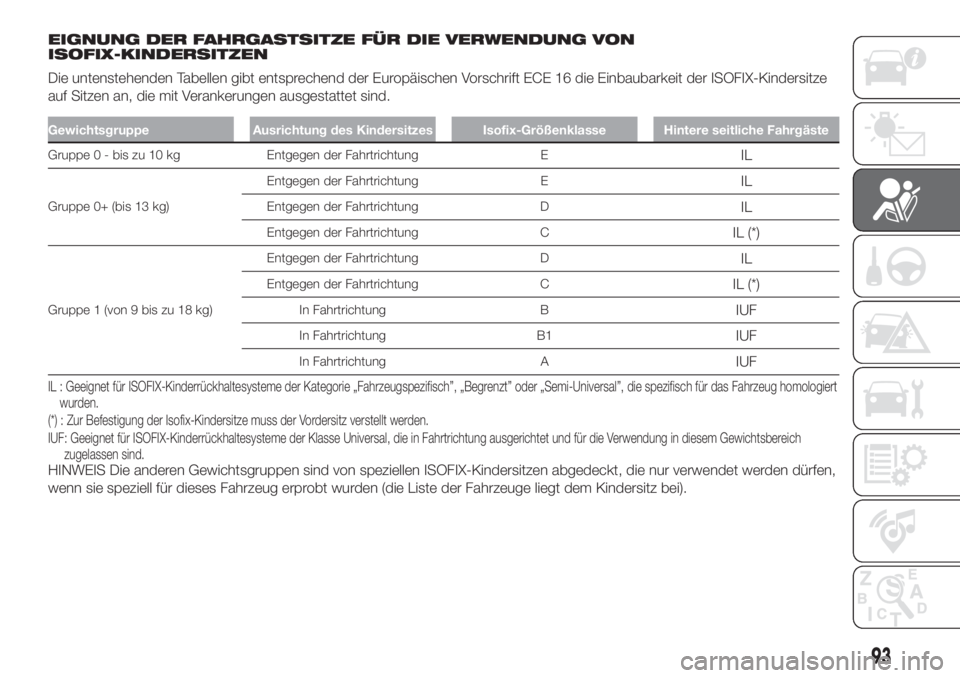

EIGNUNG DER FAHRGASTSITZE FÜR DIE VERWENDUNG VON
ISOFIX-KINDERSITZEN
Die untenstehenden Tabellen gibt entsprechend der Europäischen Vorschrift ECE 16 die Einbaubarkeit der ISOFIX-Kindersitze
auf Sitzen an, die mit Verankerungen ausgestattet sind.
Gewichtsgruppe Ausrichtung des Kindersitzes Isofix-Größenklasse Hintere seitliche Fahrgäste
Gruppe 0 - bis zu 10 kg Entgegen der Fahrtrichtung EIL
Gruppe 0+ (bis 13 kg)Entgegen der Fahrtrichtung E
IL
Entgegen der Fahrtrichtung DIL
Entgegen der Fahrtrichtung CIL (*)
Gruppe 1 (von 9 bis zu 18 kg)Entgegen der Fahrtrichtung D
IL
Entgegen der Fahrtrichtung CIL (*)
In Fahrtrichtung BIUF
In Fahrtrichtung B1IUF
In Fahrtrichtung AIUF
IL : Geeignet für ISOFIX-Kinderrückhaltesysteme der Kategorie „Fahrzeugspezifisch”, „Begrenzt” oder „Semi-Universal”, die spezifisch für das Fahrzeug homologiert
wurden.
(*) : Zur Befestigung der Isofix-Kindersitze muss der Vordersitz verstellt werden.
IUF: Geeignet für ISOFIX-Kinderrückhaltesysteme der Klasse Universal, die in Fahrtrichtung ausgerichtet und für die Verwendung in diesem Gewichtsbereich
zugelassen sind.
HINWEIS Die anderen Gewichtsgruppen sind von speziellen ISOFIX-Kindersitzen abgedeckt, die nur verwendet werden dürfen,
wenn sie speziell für dieses Fahrzeug erprobt wurden (die Liste der Fahrzeuge liegt dem Kindersitz bei).
93

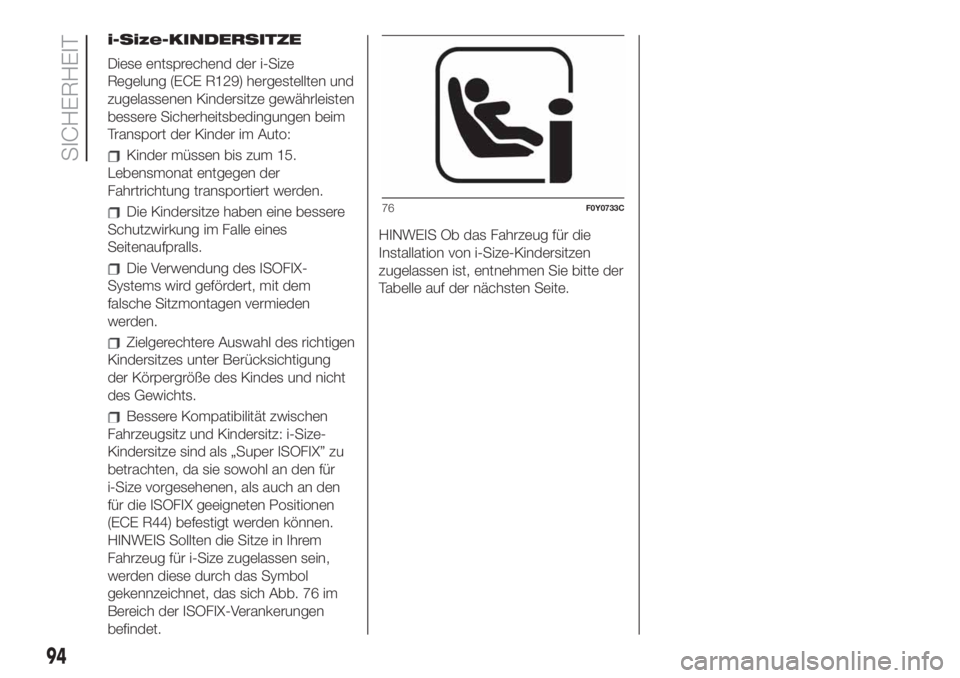

i-Size-KINDERSITZE
Diese entsprechend der i-Size
Regelung (ECE R129) hergestellten und
zugelassenen Kindersitze gewährleisten
bessere Sicherheitsbedingungen beim
Transport der Kinder im Auto:
Kinder müssen bis zum 15.
Lebensmonat entgegen der
Fahrtrichtung transportiert werden.
Die Kindersitze haben eine bessere
Schutzwirkung im Falle eines
Seitenaufpralls.
Die Verwendung des ISOFIX-
Systems wird gefördert, mit dem
falsche Sitzmontagen vermieden
werden.
Zielgerechtere Auswahl des richtigen
Kindersitzes unter Berücksichtigung
der Körpergröße des Kindes und nicht
des Gewichts.
Bessere Kompatibilität zwischen
Fahrzeugsitz und Kindersitz: i-Size-
Kindersitze sind als „Super ISOFIX” zu
betrachten, da sie sowohl an den für
i-Size vorgesehenen, als auch an den
für die ISOFIX geeigneten Positionen
(ECE R44) befestigt werden können.
HINWEIS Sollten die Sitze in Ihrem
Fahrzeug für i-Size zugelassen sein,
werden diese durch das Symbol
gekennzeichnet, das sich Abb. 76 im
Bereich der ISOFIX-Verankerungen
befindet.HINWEIS Ob das Fahrzeug für die
Installation von i-Size-Kindersitzen
zugelassen ist, entnehmen Sie bitte der
Tabelle auf der nächsten Seite.
76F0Y0733C
94
SICHERHEIT

Die folgende Tabelle zeigt anhand der EU-Vorgaben ECE 129 die Möglichkeit der Installierung der i-Size-Kindersitze.
I-SIZE-POSITIONEN IM FAHRZEUG
Gerät BeifahrerHintere seitliche
FahrgästeFahrgast hinten in
der Mitte
i-Size-KindersitzeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: Für universale, sowohl entgegen als auch in Fahrtrichtung montierte i-Size-Kindersitze geeignet.
X: Nicht für die Montage von universalen i-Size-Kindersitzen geeignet.
95

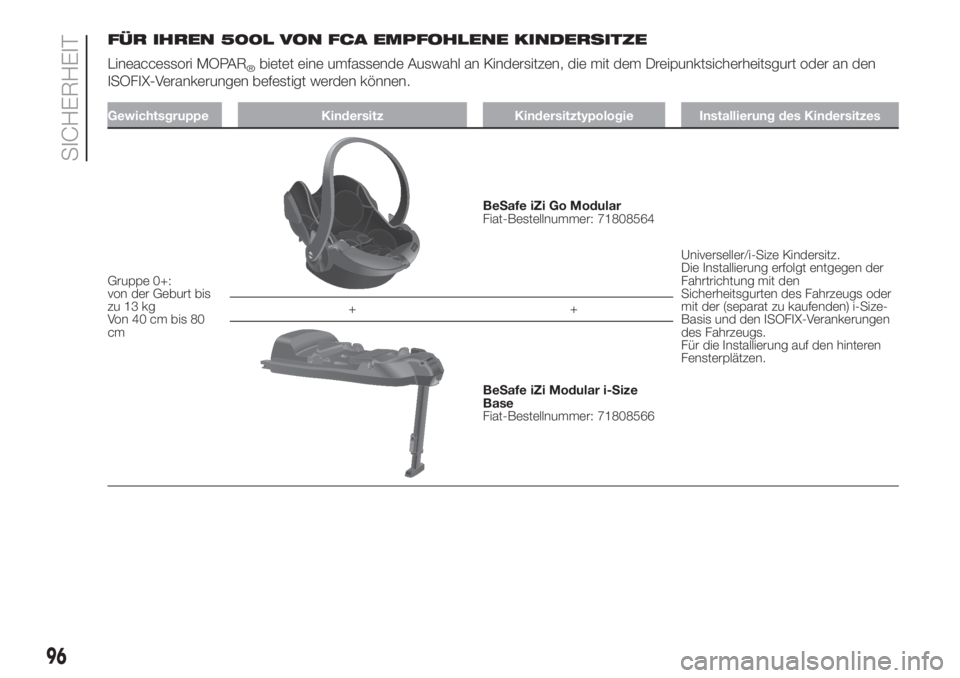

FÜR IHREN 500L VON FCA EMPFOHLENE KINDERSITZE
Lineaccessori MOPAR
®bietet eine umfassende Auswahl an Kindersitzen, die mit dem Dreipunktsicherheitsgurt oder an den
ISOFIX-Verankerungen befestigt werden können.
Gewichtsgruppe Kindersitz Kindersitztypologie Installierung des Kindersitzes
Gruppe 0+:
von der Geburt bis
zu 13 kg
Von40cmbis80
cm
BeSafe iZi Go Modular
Fiat-Bestellnummer: 71808564
Universeller/i-Size Kindersitz.
Die Installierung erfolgt entgegen der
Fahrtrichtung mit den
Sicherheitsgurten des Fahrzeugs oder
mit der (separat zu kaufenden) i-Size-
Basis und den ISOFIX-Verankerungen
des Fahrzeugs.
Für die Installierung auf den hinteren
Fensterplätzen. ++
BeSafe iZi Modular i-Size
Base
Fiat-Bestellnummer: 71808566
96
SICHERHEIT

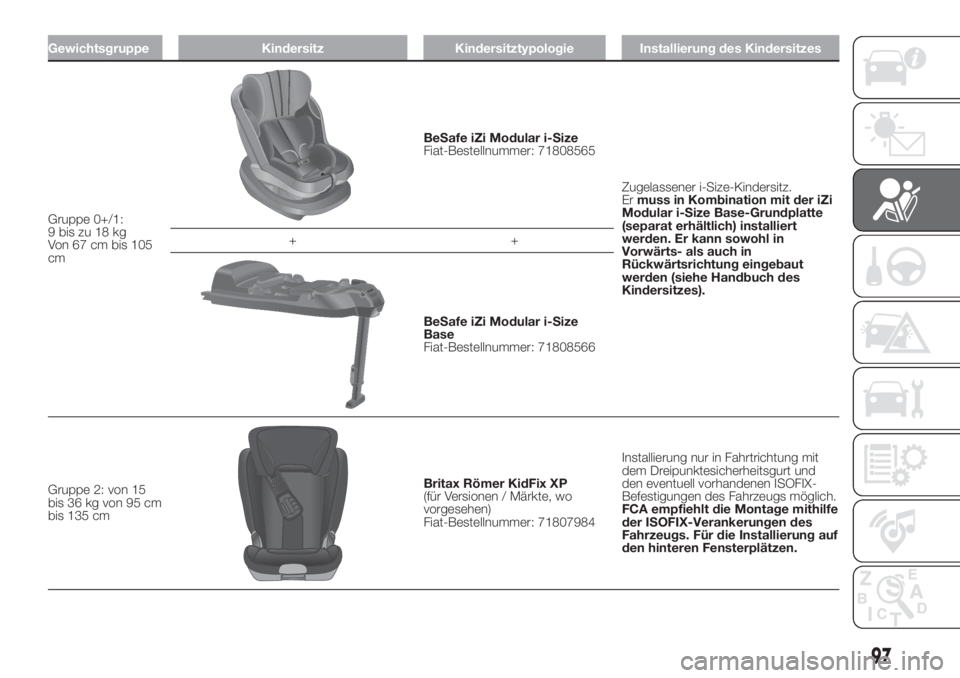

Gewichtsgruppe Kindersitz Kindersitztypologie Installierung des Kindersitzes
Gruppe 0+/1:
9 bis zu 18 kg
Von 67 cm bis 105
cm
BeSafe iZi Modular i-Size
Fiat-Bestellnummer: 71808565
Zugelassener i-Size-Kindersitz.
Ermuss in Kombination mit der iZi
Modular i-Size Base-Grundplatte
(separat erhältlich) installiert
werden. Er kann sowohl in
Vorwärts- als auch in
Rückwärtsrichtung eingebaut
werden (siehe Handbuch des
Kindersitzes). ++
BeSafe iZi Modular i-Size
Base
Fiat-Bestellnummer: 71808566
Gruppe 2: von 15
bis 36 kg von 95 cm
bis 135 cm
Britax Römer KidFix XP
(für Versionen / Märkte, wo
vorgesehen)
Fiat-Bestellnummer: 71807984Installierung nur in Fahrtrichtung mit
dem Dreipunktesicherheitsgurt und
den eventuell vorhandenen ISOFIX-
Befestigungen des Fahrzeugs möglich.
FCA empfiehlt die Montage mithilfe
der ISOFIX-Verankerungen des
Fahrzeugs. Für die Installierung auf
den hinteren Fensterplätzen.
97

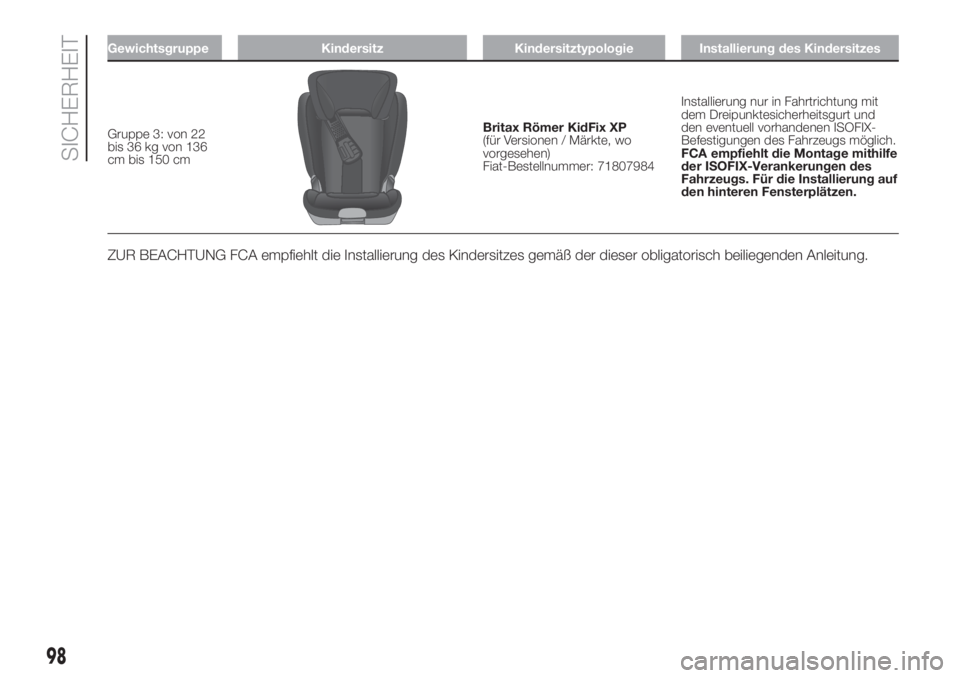

Gewichtsgruppe Kindersitz Kindersitztypologie Installierung des Kindersitzes
Gruppe 3: von 22
bis 36 kg von 136
cm bis 150 cmBritax Römer KidFix XP
(für Versionen / Märkte, wo
vorgesehen)
Fiat-Bestellnummer: 71807984Installierung nur in Fahrtrichtung mit
dem Dreipunktesicherheitsgurt und
den eventuell vorhandenen ISOFIX-
Befestigungen des Fahrzeugs möglich.
FCA empfiehlt die Montage mithilfe
der ISOFIX-Verankerungen des
Fahrzeugs. Für die Installierung auf
den hinteren Fensterplätzen.
ZUR BEACHTUNG FCA empfiehlt die Installierung des Kindersitzes gemäß der dieser obligatorisch beiliegenden Anleitung.
98
