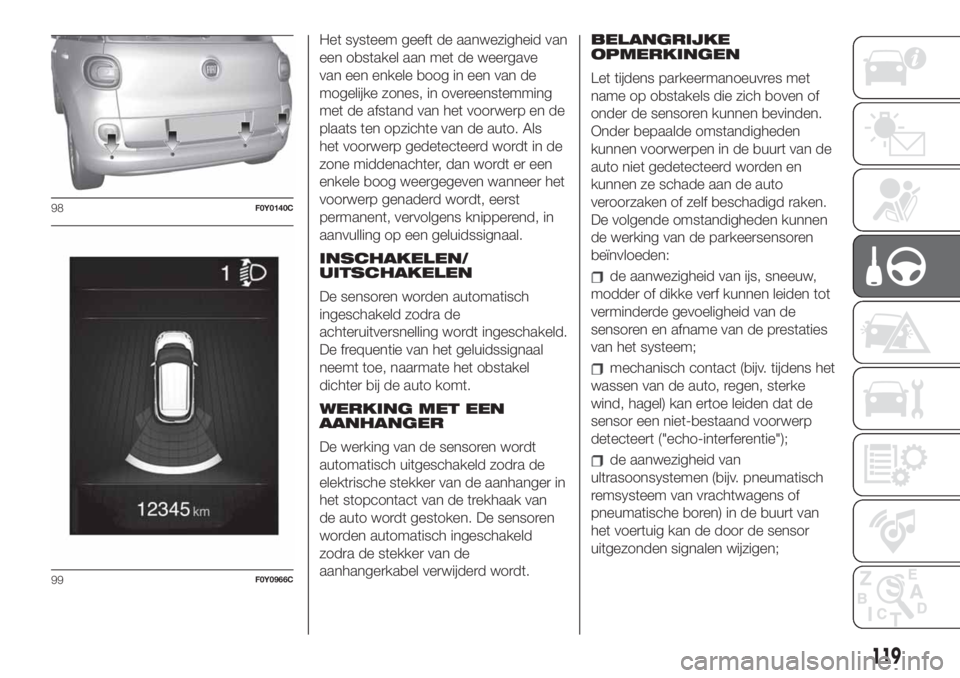

Het systeem geeft de aanwezigheid van
een obstakel aan met de weergave
van een enkele boog in een van de
mogelijke zones, in overeenstemming
met de afstand van het voorwerp en de
plaats ten opzichte van de auto. Als
het voorwerp gedetecteerd wordt in de
zone middenachter, dan wordt er een
enkele boog weergegeven wanneer het
voorwerp genaderd wordt, eerst
permanent, vervolgens knipperend, in
aanvulling op een geluidssignaal.
INSCHAKELEN/
UITSCHAKELEN
De sensoren worden automatisch
ingeschakeld zodra de
achteruitversnelling wordt ingeschakeld.
De frequentie van het geluidssignaal
neemt toe, naarmate het obstakel
dichter bij de auto komt.
WERKING MET EEN
AANHANGER
De werking van de sensoren wordt
automatisch uitgeschakeld zodra de
elektrische stekker van de aanhanger in
het stopcontact van de trekhaak van
de auto wordt gestoken. De sensoren
worden automatisch ingeschakeld
zodra de stekker van de
aanhangerkabel verwijderd wordt.BELANGRIJKE
OPMERKINGEN
Let tijdens parkeermanoeuvres met
name op obstakels die zich boven of
onder de sensoren kunnen bevinden.
Onder bepaalde omstandigheden
kunnen voorwerpen in de buurt van de
auto niet gedetecteerd worden en
kunnen ze schade aan de auto
veroorzaken of zelf beschadigd raken.
De volgende omstandigheden kunnen
de werking van de parkeersensoren
beïnvloeden:
de aanwezigheid van ijs, sneeuw,
modder of dikke verf kunnen leiden tot
verminderde gevoeligheid van de
sensoren en afname van de prestaties
van het systeem;
mechanisch contact (bijv. tijdens het
wassen van de auto, regen, sterke
wind, hagel) kan ertoe leiden dat de
sensor een niet-bestaand voorwerp
detecteert ("echo-interferentie");
de aanwezigheid van
ultrasoonsystemen (bijv. pneumatisch
remsysteem van vrachtwagens of
pneumatische boren) in de buurt van
het voertuig kan de door de sensor
uitgezonden signalen wijzigen;
98F0Y0140C
99F0Y0966C
119

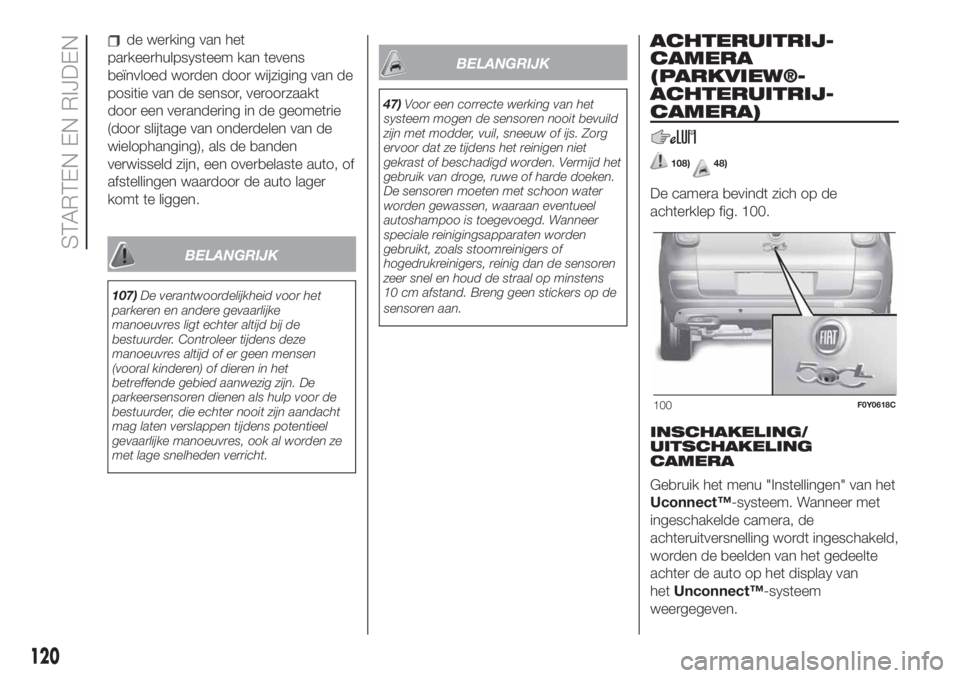

de werking van het
parkeerhulpsysteem kan tevens
beïnvloed worden door wijziging van de
positie van de sensor, veroorzaakt
door een verandering in de geometrie
(door slijtage van onderdelen van de
wielophanging), als de banden
verwisseld zijn, een overbelaste auto, of
afstellingen waardoor de auto lager
komt te liggen.
BELANGRIJK
107)De verantwoordelijkheid voor het
parkeren en andere gevaarlijke
manoeuvres ligt echter altijd bij de
bestuurder. Controleer tijdens deze
manoeuvres altijd of er geen mensen
(vooral kinderen) of dieren in het
betreffende gebied aanwezig zijn. De
parkeersensoren dienen als hulp voor de
bestuurder, die echter nooit zijn aandacht
mag laten verslappen tijdens potentieel
gevaarlijke manoeuvres, ook al worden ze
met lage snelheden verricht.
BELANGRIJK
47)Voor een correcte werking van het
systeem mogen de sensoren nooit bevuild
zijn met modder, vuil, sneeuw of ijs. Zorg
ervoor dat ze tijdens het reinigen niet
gekrast of beschadigd worden. Vermijd het
gebruik van droge, ruwe of harde doeken.
De sensoren moeten met schoon water
worden gewassen, waaraan eventueel
autoshampoo is toegevoegd. Wanneer
speciale reinigingsapparaten worden
gebruikt, zoals stoomreinigers of
hogedrukreinigers, reinig dan de sensoren
zeer snel en houd de straal op minstens
10 cm afstand. Breng geen stickers op de
sensoren aan.
ACHTERUITRIJ-
CAMERA
(PARKVIEW®-
ACHTERUITRIJ-
CAMERA)
108)48)
De camera bevindt zich op de
achterklep fig. 100.
INSCHAKELING/
UITSCHAKELING
CAMERA
Gebruik het menu "Instellingen" van het
Uconnect™-systeem. Wanneer met
ingeschakelde camera, de
achteruitversnelling wordt ingeschakeld,
worden de beelden van het gedeelte
achter de auto op het display van
hetUnconnect™-systeem
weergegeven.
100F0Y0618C
120
STARTEN EN RIJDEN

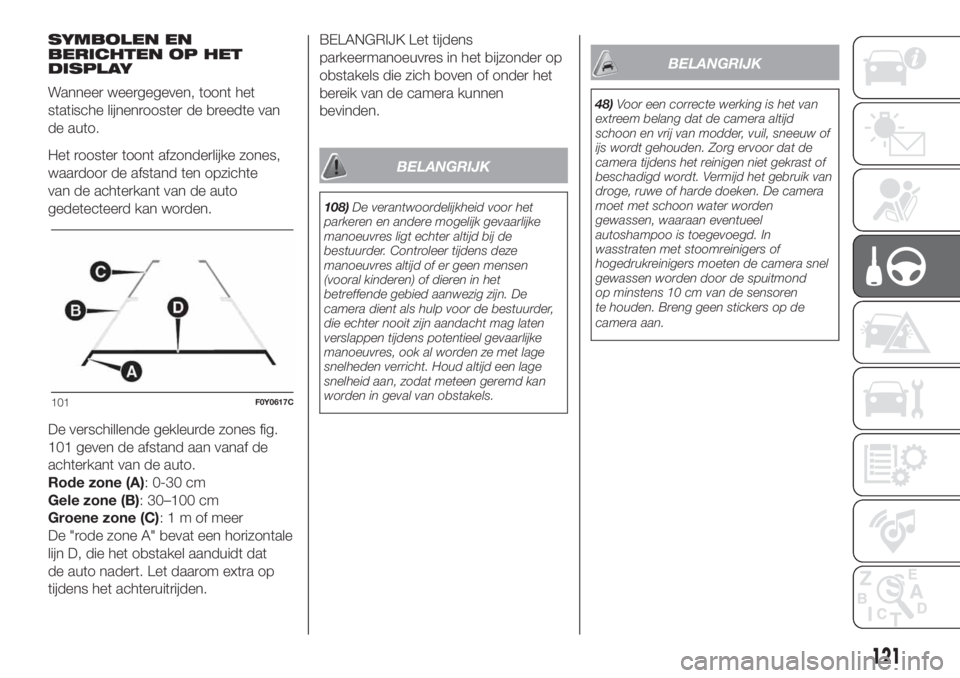

SYMBOLEN EN
BERICHTEN OP HET
DISPLAY
Wanneer weergegeven, toont het
statische lijnenrooster de breedte van
de auto.
Het rooster toont afzonderlijke zones,
waardoor de afstand ten opzichte
van de achterkant van de auto
gedetecteerd kan worden.
De verschillende gekleurde zones fig.
101 geven de afstand aan vanaf de
achterkant van de auto.
Rode zone (A): 0-30 cm
Gele zone (B): 30–100 cm
Groene zone (C):1mofmeer
De "rode zone A" bevat een horizontale
lijn D, die het obstakel aanduidt dat
de auto nadert. Let daarom extra op
tijdens het achteruitrijden.BELANGRIJK Let tijdens
parkeermanoeuvres in het bijzonder op
obstakels die zich boven of onder het
bereik van de camera kunnen
bevinden.
BELANGRIJK
108)De verantwoordelijkheid voor het
parkeren en andere mogelijk gevaarlijke
manoeuvres ligt echter altijd bij de
bestuurder. Controleer tijdens deze
manoeuvres altijd of er geen mensen
(vooral kinderen) of dieren in het
betreffende gebied aanwezig zijn. De
camera dient als hulp voor de bestuurder,
die echter nooit zijn aandacht mag laten
verslappen tijdens potentieel gevaarlijke
manoeuvres, ook al worden ze met lage
snelheden verricht. Houd altijd een lage
snelheid aan, zodat meteen geremd kan
worden in geval van obstakels.
BELANGRIJK
48)Voor een correcte werking is het van
extreem belang dat de camera altijd
schoon en vrij van modder, vuil, sneeuw of
ijs wordt gehouden. Zorg ervoor dat de
camera tijdens het reinigen niet gekrast of
beschadigd wordt. Vermijd het gebruik van
droge, ruwe of harde doeken. De camera
moet met schoon water worden
gewassen, waaraan eventueel
autoshampoo is toegevoegd. In
wasstraten met stoomreinigers of
hogedrukreinigers moeten de camera snel
gewassen worden door de spuitmond
op minstens 10 cm van de sensoren
te houden. Breng geen stickers op de
camera aan.
101F0Y0617C
121

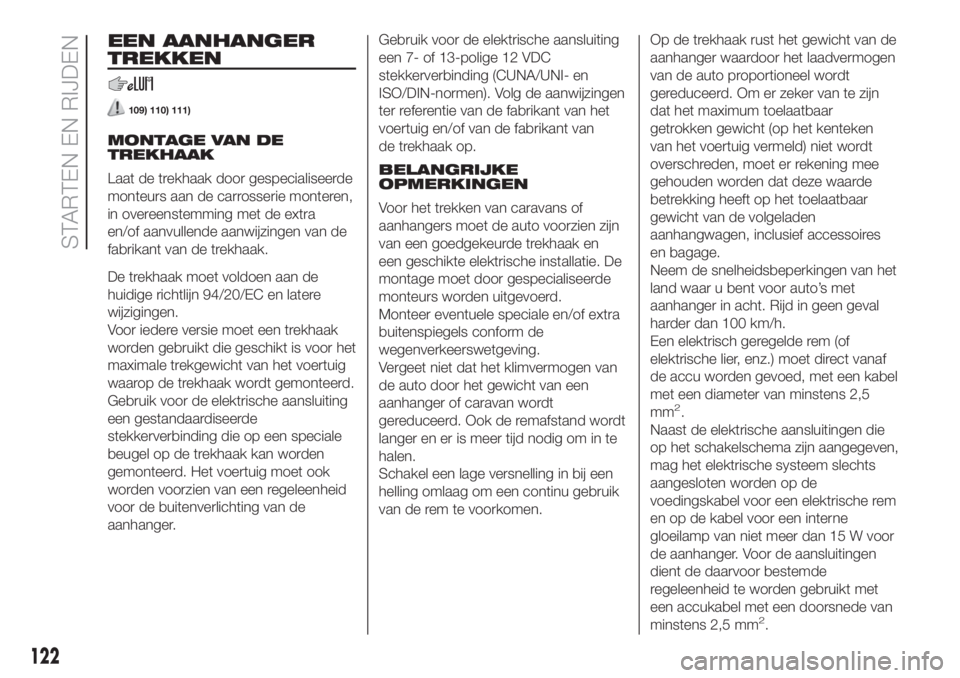

EEN AANHANGER
TREKKEN
109) 110) 111)
MONTAGE VAN DE
TREKHAAK
Laat de trekhaak door gespecialiseerde
monteurs aan de carrosserie monteren,
in overeenstemming met de extra
en/of aanvullende aanwijzingen van de
fabrikant van de trekhaak.
De trekhaak moet voldoen aan de
huidige richtlijn 94/20/EC en latere
wijzigingen.
Voor iedere versie moet een trekhaak
worden gebruikt die geschikt is voor het
maximale trekgewicht van het voertuig
waarop de trekhaak wordt gemonteerd.
Gebruik voor de elektrische aansluiting
een gestandaardiseerde
stekkerverbinding die op een speciale
beugel op de trekhaak kan worden
gemonteerd. Het voertuig moet ook
worden voorzien van een regeleenheid
voor de buitenverlichting van de
aanhanger.Gebruik voor de elektrische aansluiting
een 7- of 13-polige 12 VDC
stekkerverbinding (CUNA/UNI- en
ISO/DIN-normen). Volg de aanwijzingen
ter referentie van de fabrikant van het
voertuig en/of van de fabrikant van
de trekhaak op.
BELANGRIJKE
OPMERKINGEN
Voor het trekken van caravans of
aanhangers moet de auto voorzien zijn
van een goedgekeurde trekhaak en
een geschikte elektrische installatie. De
montage moet door gespecialiseerde
monteurs worden uitgevoerd.
Monteer eventuele speciale en/of extra
buitenspiegels conform de
wegenverkeerswetgeving.
Vergeet niet dat het klimvermogen van
de auto door het gewicht van een
aanhanger of caravan wordt
gereduceerd. Ook de remafstand wordt
langer en er is meer tijd nodig om in te
halen.
Schakel een lage versnelling in bij een
helling omlaag om een continu gebruik
van de rem te voorkomen.Op de trekhaak rust het gewicht van de
aanhanger waardoor het laadvermogen
van de auto proportioneel wordt
gereduceerd. Om er zeker van te zijn
dat het maximum toelaatbaar
getrokken gewicht (op het kenteken
van het voertuig vermeld) niet wordt
overschreden, moet er rekening mee
gehouden worden dat deze waarde
betrekking heeft op het toelaatbaar
gewicht van de volgeladen
aanhangwagen, inclusief accessoires
en bagage.
Neem de snelheidsbeperkingen van het
land waar u bent voor auto’s met
aanhanger in acht. Rijd in geen geval
harder dan 100 km/h.
Een elektrisch geregelde rem (of
elektrische lier, enz.) moet direct vanaf
de accu worden gevoed, met een kabel
met een diameter van minstens 2,5
mm
2.
Naast de elektrische aansluitingen die
op het schakelschema zijn aangegeven,
mag het elektrische systeem slechts
aangesloten worden op de
voedingskabel voor een elektrische rem
en op de kabel voor een interne
gloeilamp van niet meer dan 15 W voor
de aanhanger. Voor de aansluitingen
dient de daarvoor bestemde
regeleenheid te worden gebruikt met
een accukabel met een doorsnede van
minstens 2,5 mm
2.
122
STARTEN EN RIJDEN

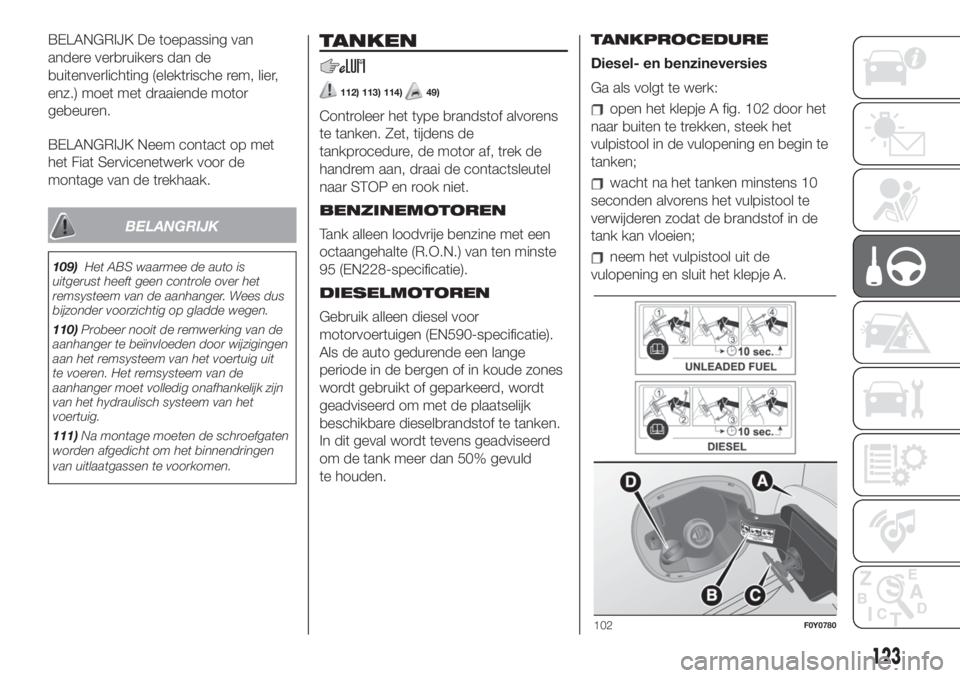

BELANGRIJK De toepassing van
andere verbruikers dan de
buitenverlichting (elektrische rem, lier,
enz.) moet met draaiende motor
gebeuren.
BELANGRIJK Neem contact op met
het Fiat Servicenetwerk voor de
montage van de trekhaak.
BELANGRIJK
109)Het ABS waarmee de auto is
uitgerust heeft geen controle over het
remsysteem van de aanhanger. Wees dus
bijzonder voorzichtig op gladde wegen.
110)Probeer nooit de remwerking van de
aanhanger te beïnvloeden door wijzigingen
aan het remsysteem van het voertuig uit
te voeren. Het remsysteem van de
aanhanger moet volledig onafhankelijk zijn
van het hydraulisch systeem van het
voertuig.
111)Na montage moeten de schroefgaten
worden afgedicht om het binnendringen
van uitlaatgassen te voorkomen.
TANKEN
112) 113) 114)49)
Controleer het type brandstof alvorens
te tanken. Zet, tijdens de
tankprocedure, de motor af, trek de
handrem aan, draai de contactsleutel
naar STOP en rook niet.
BENZINEMOTOREN
Tank alleen loodvrije benzine met een
octaangehalte (R.O.N.) van ten minste
95 (EN228-specificatie).
DIESELMOTOREN
Gebruik alleen diesel voor
motorvoertuigen (EN590-specificatie).
Als de auto gedurende een lange
periode in de bergen of in koude zones
wordt gebruikt of geparkeerd, wordt
geadviseerd om met de plaatselijk
beschikbare dieselbrandstof te tanken.
In dit geval wordt tevens geadviseerd
om de tank meer dan 50% gevuld
te houden.TANKPROCEDURE
Diesel- en benzineversies
Ga als volgt te werk:open het klepje A fig. 102 door het
naar buiten te trekken, steek het
vulpistool in de vulopening en begin te
tanken;
wacht na het tanken minstens 10
seconden alvorens het vulpistool te
verwijderen zodat de brandstof in de
tank kan vloeien;
neem het vulpistool uit de
vulopening en sluit het klepje A.
102F0Y0780
123

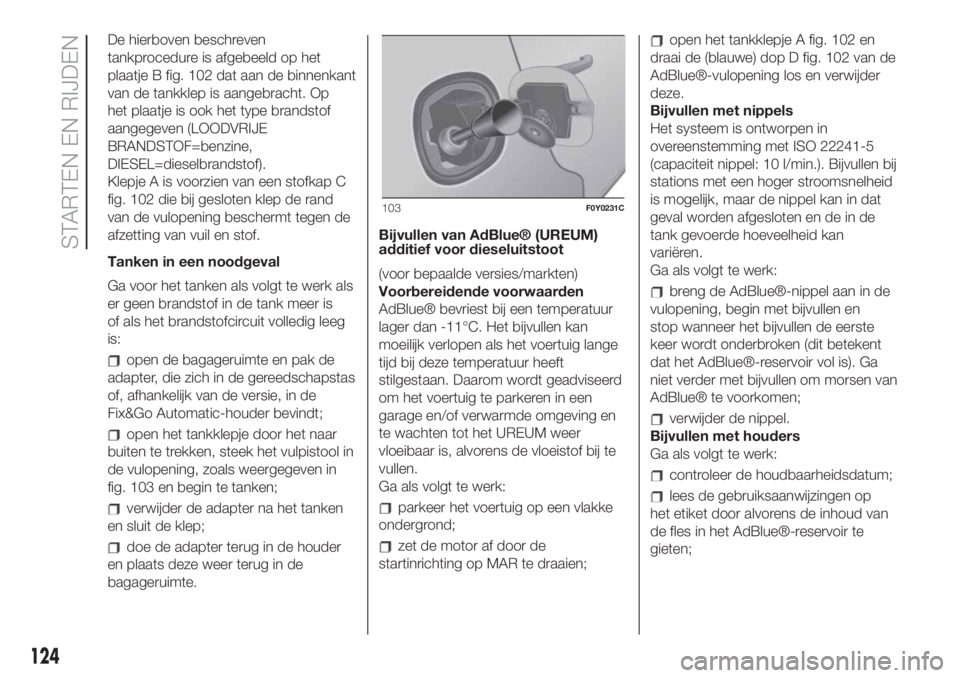

De hierboven beschreven
tankprocedure is afgebeeld op het
plaatje B fig. 102 dat aan de binnenkant
van de tankklep is aangebracht. Op
het plaatje is ook het type brandstof
aangegeven (LOODVRIJE
BRANDSTOF=benzine,
DIESEL=dieselbrandstof).
Klepje A is voorzien van een stofkap C
fig. 102 die bij gesloten klep de rand
van de vulopening beschermt tegen de
afzetting van vuil en stof.
Tanken in een noodgeval
Ga voor het tanken als volgt te werk als
er geen brandstof in de tank meer is
of als het brandstofcircuit volledig leeg
is:
open de bagageruimte en pak de
adapter, die zich in de gereedschapstas
of, afhankelijk van de versie, in de
Fix&Go Automatic-houder bevindt;
open het tankklepje door het naar
buiten te trekken, steek het vulpistool in
de vulopening, zoals weergegeven in
fig. 103 en begin te tanken;
verwijder de adapter na het tanken
en sluit de klep;
doe de adapter terug in de houder
en plaats deze weer terug in de
bagageruimte.Bijvullen van AdBlue® (UREUM)
additief voor dieseluitstoot
(voor bepaalde versies/markten)
Voorbereidende voorwaarden
AdBlue® bevriest bij een temperatuur
lager dan -11°C. Het bijvullen kan
moeilijk verlopen als het voertuig lange
tijd bij deze temperatuur heeft
stilgestaan. Daarom wordt geadviseerd
om het voertuig te parkeren in een
garage en/of verwarmde omgeving en
te wachten tot het UREUM weer
vloeibaar is, alvorens de vloeistof bij te
vullen.
Ga als volgt te werk:
parkeer het voertuig op een vlakke
ondergrond;
zet de motor af door de
startinrichting op MAR te draaien;
open het tankklepje A fig. 102 en
draai de (blauwe) dop D fig. 102 van de
AdBlue®-vulopening los en verwijder
deze.
Bijvullen met nippels
Het systeem is ontworpen in
overeenstemming met ISO 22241-5
(capaciteit nippel: 10 l/min.). Bijvullen bij
stations met een hoger stroomsnelheid
is mogelijk, maar de nippel kan in dat
geval worden afgesloten en de in de
tank gevoerde hoeveelheid kan
variëren.
Ga als volgt te werk:
breng de AdBlue®-nippel aan in de
vulopening, begin met bijvullen en
stop wanneer het bijvullen de eerste
keer wordt onderbroken (dit betekent
dat het AdBlue®-reservoir vol is). Ga
niet verder met bijvullen om morsen van
AdBlue® te voorkomen;
verwijder de nippel.
Bijvullen met houders
Ga als volgt te werk:
controleer de houdbaarheidsdatum;
lees de gebruiksaanwijzingen op
het etiket door alvorens de inhoud van
de fles in het AdBlue®-reservoir te
gieten;
103F0Y0231C
124
STARTEN EN RIJDEN

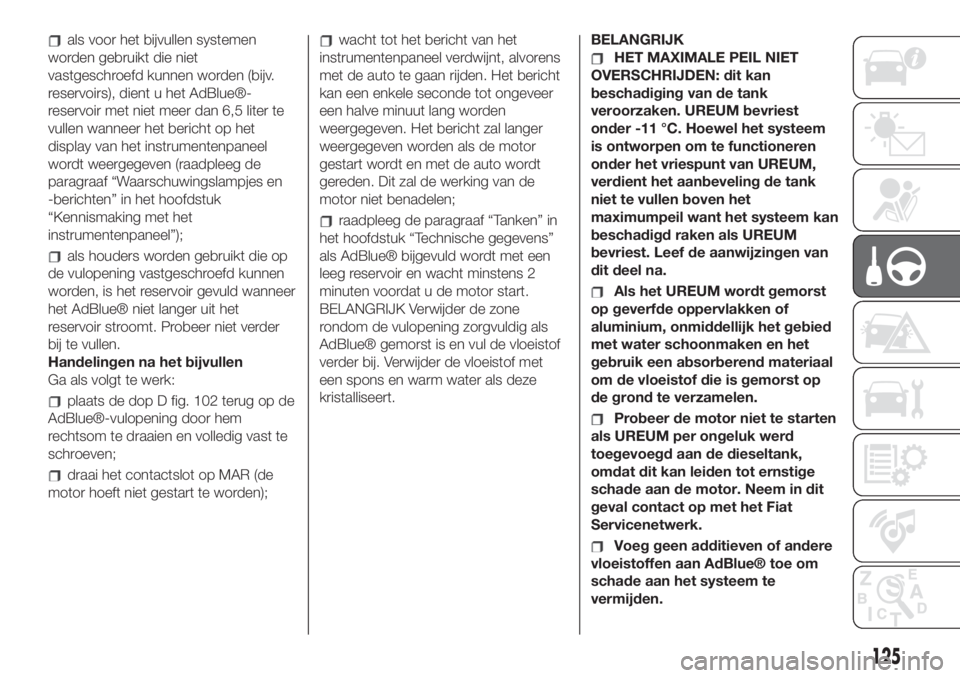

als voor het bijvullen systemen
worden gebruikt die niet
vastgeschroefd kunnen worden (bijv.
reservoirs), dient u het AdBlue®-
reservoir met niet meer dan 6,5 liter te
vullen wanneer het bericht op het
display van het instrumentenpaneel
wordt weergegeven (raadpleeg de
paragraaf “Waarschuwingslampjes en
-berichten” in het hoofdstuk
“Kennismaking met het
instrumentenpaneel”);
als houders worden gebruikt die op
de vulopening vastgeschroefd kunnen
worden, is het reservoir gevuld wanneer
het AdBlue® niet langer uit het
reservoir stroomt. Probeer niet verder
bij te vullen.
Handelingen na het bijvullen
Ga als volgt te werk:
plaats de dop D fig. 102 terug op de
AdBlue®-vulopening door hem
rechtsom te draaien en volledig vast te
schroeven;
draai het contactslot op MAR (de
motor hoeft niet gestart te worden);
wacht tot het bericht van het
instrumentenpaneel verdwijnt, alvorens
met de auto te gaan rijden. Het bericht
kan een enkele seconde tot ongeveer
een halve minuut lang worden
weergegeven. Het bericht zal langer
weergegeven worden als de motor
gestart wordt en met de auto wordt
gereden. Dit zal de werking van de
motor niet benadelen;
raadpleeg de paragraaf “Tanken” in
het hoofdstuk “Technische gegevens”
als AdBlue® bijgevuld wordt met een
leeg reservoir en wacht minstens 2
minuten voordat u de motor start.
BELANGRIJK Verwijder de zone
rondom de vulopening zorgvuldig als
AdBlue® gemorst is en vul de vloeistof
verder bij. Verwijder de vloeistof met
een spons en warm water als deze
kristalliseert.BELANGRIJK
HET MAXIMALE PEIL NIET
OVERSCHRIJDEN: dit kan
beschadiging van de tank
veroorzaken. UREUM bevriest
onder -11 °C. Hoewel het systeem
is ontworpen om te functioneren
onder het vriespunt van UREUM,
verdient het aanbeveling de tank
niet te vullen boven het
maximumpeil want het systeem kan
beschadigd raken als UREUM
bevriest. Leef de aanwijzingen van
dit deel na.
Als het UREUM wordt gemorst
op geverfde oppervlakken of
aluminium, onmiddellijk het gebied
met water schoonmaken en het
gebruik een absorberend materiaal
om de vloeistof die is gemorst op
de grond te verzamelen.
Probeer de motor niet te starten
als UREUM per ongeluk werd
toegevoegd aan de dieseltank,
omdat dit kan leiden tot ernstige
schade aan de motor. Neem in dit
geval contact op met het Fiat
Servicenetwerk.
Voeg geen additieven of andere
vloeistoffen aan AdBlue® toe om
schade aan het systeem te
vermijden.
125

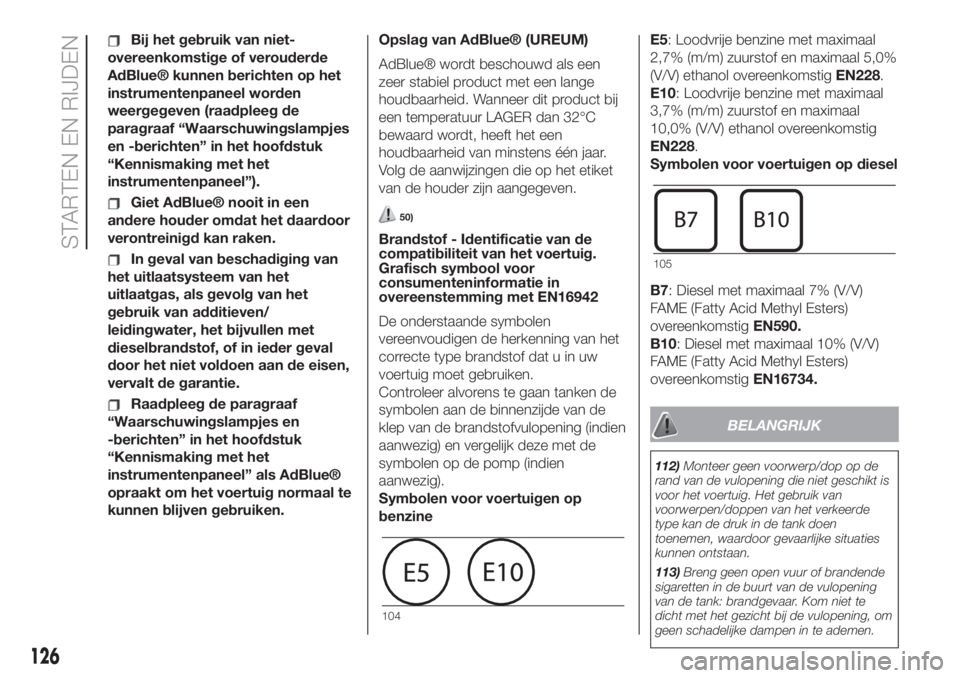

Bij het gebruik van niet-
overeenkomstige of verouderde
AdBlue® kunnen berichten op het
instrumentenpaneel worden
weergegeven (raadpleeg de
paragraaf “Waarschuwingslampjes
en -berichten” in het hoofdstuk
“Kennismaking met het
instrumentenpaneel”).
Giet AdBlue® nooit in een
andere houder omdat het daardoor
verontreinigd kan raken.
In geval van beschadiging van
het uitlaatsysteem van het
uitlaatgas, als gevolg van het
gebruik van additieven/
leidingwater, het bijvullen met
dieselbrandstof, of in ieder geval
door het niet voldoen aan de eisen,
vervalt de garantie.
Raadpleeg de paragraaf
“Waarschuwingslampjes en
-berichten” in het hoofdstuk
“Kennismaking met het
instrumentenpaneel” als AdBlue®
opraakt om het voertuig normaal te
kunnen blijven gebruiken.Opslag van AdBlue® (UREUM)
AdBlue® wordt beschouwd als een
zeer stabiel product met een lange
houdbaarheid. Wanneer dit product bij
een temperatuur LAGER dan 32°C
bewaard wordt, heeft het een
houdbaarheid van minstens één jaar.
Volg de aanwijzingen die op het etiket
van de houder zijn aangegeven.
50)
Brandstof - Identificatie van de
compatibiliteit van het voertuig.
Grafisch symbool voor
consumenteninformatie in
overeenstemming met EN16942
De onderstaande symbolen
vereenvoudigen de herkenning van het
correcte type brandstof dat u in uw
voertuig moet gebruiken.
Controleer alvorens te gaan tanken de
symbolen aan de binnenzijde van de
klep van de brandstofvulopening (indien
aanwezig) en vergelijk deze met de
symbolen op de pomp (indien
aanwezig).
Symbolen voor voertuigen op
benzineE5: Loodvrije benzine met maximaal
2,7% (m/m) zuurstof en maximaal 5,0%
(V/V) ethanol overeenkomstigEN228.
E10: Loodvrije benzine met maximaal
3,7% (m/m) zuurstof en maximaal
10,0% (V/V) ethanol overeenkomstig
EN228.
Symbolen voor voertuigen op diesel
B7: Diesel met maximaal 7% (V/V)
FAME (Fatty Acid Methyl Esters)
overeenkomstigEN590.
B10: Diesel met maximaal 10% (V/V)
FAME (Fatty Acid Methyl Esters)
overeenkomstigEN16734.
BELANGRIJK
112)Monteer geen voorwerp/dop op de
rand van de vulopening die niet geschikt is
voor het voertuig. Het gebruik van
voorwerpen/doppen van het verkeerde
type kan de druk in de tank doen
toenemen, waardoor gevaarlijke situaties
kunnen ontstaan.
113)Breng geen open vuur of brandende
sigaretten in de buurt van de vulopening
van de tank: brandgevaar. Kom niet te
dicht met het gezicht bij de vulopening, om
geen schadelijke dampen in te ademen.
104
105
126
STARTEN EN RIJDEN

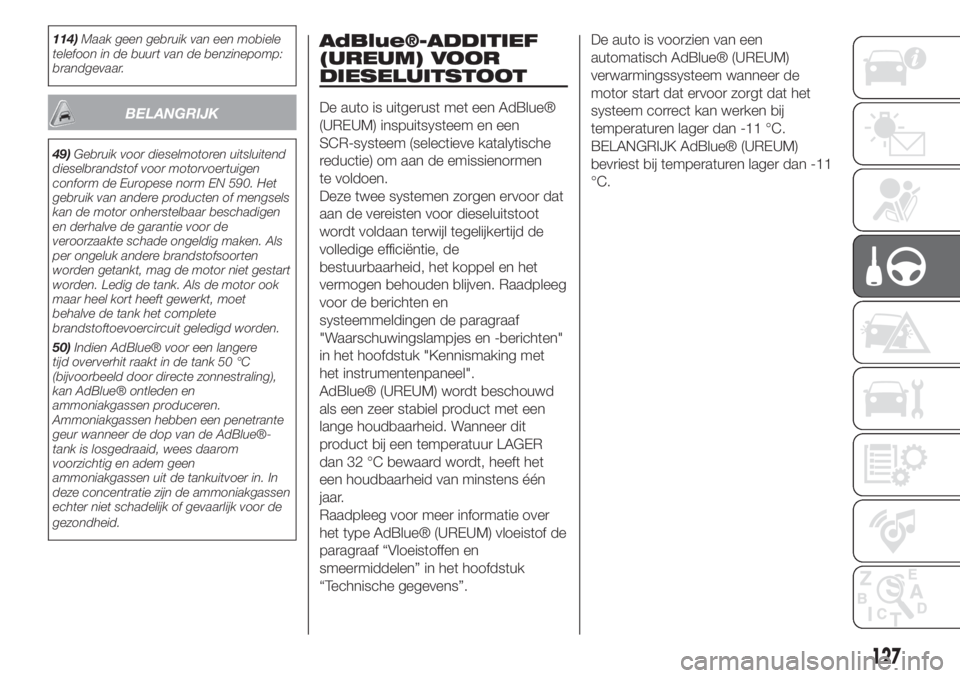

114)Maak geen gebruik van een mobiele
telefoon in de buurt van de benzinepomp:
brandgevaar.
BELANGRIJK
49)Gebruik voor dieselmotoren uitsluitend
dieselbrandstof voor motorvoertuigen
conform de Europese norm EN 590. Het
gebruik van andere producten of mengsels
kan de motor onherstelbaar beschadigen
en derhalve de garantie voor de
veroorzaakte schade ongeldig maken. Als
per ongeluk andere brandstofsoorten
worden getankt, mag de motor niet gestart
worden. Ledig de tank. Als de motor ook
maar heel kort heeft gewerkt, moet
behalve de tank het complete
brandstoftoevoercircuit geledigd worden.
50)Indien AdBlue® voor een langere
tijd oververhit raakt in de tank 50 °C
(bijvoorbeeld door directe zonnestraling),
kan AdBlue® ontleden en
ammoniakgassen produceren.
Ammoniakgassen hebben een penetrante
geur wanneer de dop van de AdBlue®-
tank is losgedraaid, wees daarom
voorzichtig en adem geen
ammoniakgassen uit de tankuitvoer in. In
deze concentratie zijn de ammoniakgassen
echter niet schadelijk of gevaarlijk voor de
gezondheid.
AdBlue®-ADDITIEF
(UREUM) VOOR
DIESELUITSTOOT
De auto is uitgerust met een AdBlue®
(UREUM) inspuitsysteem en een
SCR-systeem (selectieve katalytische
reductie) om aan de emissienormen
te voldoen.
Deze twee systemen zorgen ervoor dat
aan de vereisten voor dieseluitstoot
wordt voldaan terwijl tegelijkertijd de
volledige efficiëntie, de
bestuurbaarheid, het koppel en het
vermogen behouden blijven. Raadpleeg
voor de berichten en
systeemmeldingen de paragraaf
"Waarschuwingslampjes en -berichten"
in het hoofdstuk "Kennismaking met
het instrumentenpaneel".
AdBlue® (UREUM) wordt beschouwd
als een zeer stabiel product met een
lange houdbaarheid. Wanneer dit
product bij een temperatuur LAGER
dan 32 °C bewaard wordt, heeft het
een houdbaarheid van minstens één
jaar.
Raadpleeg voor meer informatie over
het type AdBlue® (UREUM) vloeistof de
paragraaf “Vloeistoffen en
smeermiddelen” in het hoofdstuk
“Technische gegevens”.De auto is voorzien van een
automatisch AdBlue® (UREUM)
verwarmingssysteem wanneer de
motor start dat ervoor zorgt dat het
systeem correct kan werken bij
temperaturen lager dan -11 °C.
BELANGRIJK AdBlue® (UREUM)
bevriest bij temperaturen lager dan -11
°C.
127

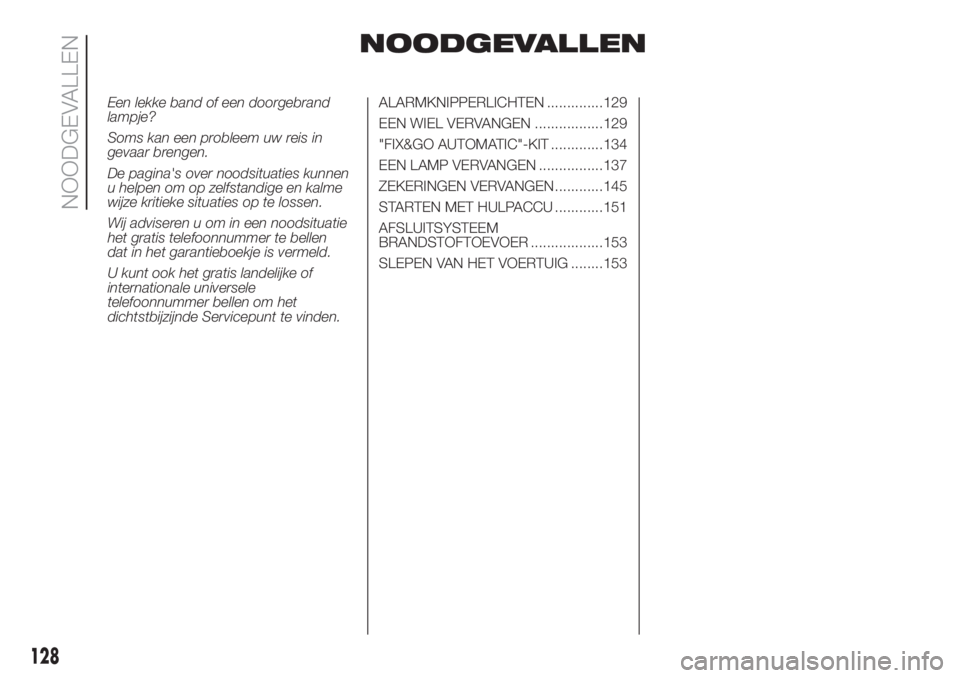

NOODGEVALLEN
Een lekke band of een doorgebrand
lampje?
Soms kan een probleem uw reis in
gevaar brengen.
De pagina's over noodsituaties kunnen
u helpen om op zelfstandige en kalme
wijze kritieke situaties op te lossen.
Wij adviseren u om in een noodsituatie
het gratis telefoonnummer te bellen
dat in het garantieboekje is vermeld.
U kunt ook het gratis landelijke of
internationale universele
telefoonnummer bellen om het
dichtstbijzijnde Servicepunt te vinden.ALARMKNIPPERLICHTEN ..............129
EEN WIEL VERVANGEN .................129
"FIX&GO AUTOMATIC"-KIT .............134
EEN LAMP VERVANGEN ................137
ZEKERINGEN VERVANGEN ............145
STARTEN MET HULPACCU ............151
AFSLUITSYSTEEM
BRANDSTOFTOEVOER ..................153
SLEPEN VAN HET VOERTUIG ........153
128
NOODGEVALLEN
