FIAT 500L LIVING 2019 Instructieboek (in Dutch)

SOORTEN LAMPEN
Gebruik Type Vermogen
Dimlicht/grootlicht H7 55W
Dagrijlichten (DRL) Led + W21W-lamp 21W
Stadslicht voor LED –
Parkeerlichten achter/Remlichten P21/5W 21W/5W
Richtingaanwijzers voor PY21W 21W
Richtingaanwijzers zijkant WY5W 5W
Richtingaanwijzers achter P21W 21W
Derde remlicht LED –
Mistlampen H11 55W
Achteruitrijlicht W16W 16W
Mistachterlicht W16W 16W
Kentekenverlichting C5W 5W
Plafondverlichting voor C5W 5W
Plafondverlichting voor (zonnekleppen) C5W 5W
Plafondverlichting bagageruimte W5W 5W
Verlichting dashboardkastje C5W 5W
Plafondverlichting achterin C5W 5W
139

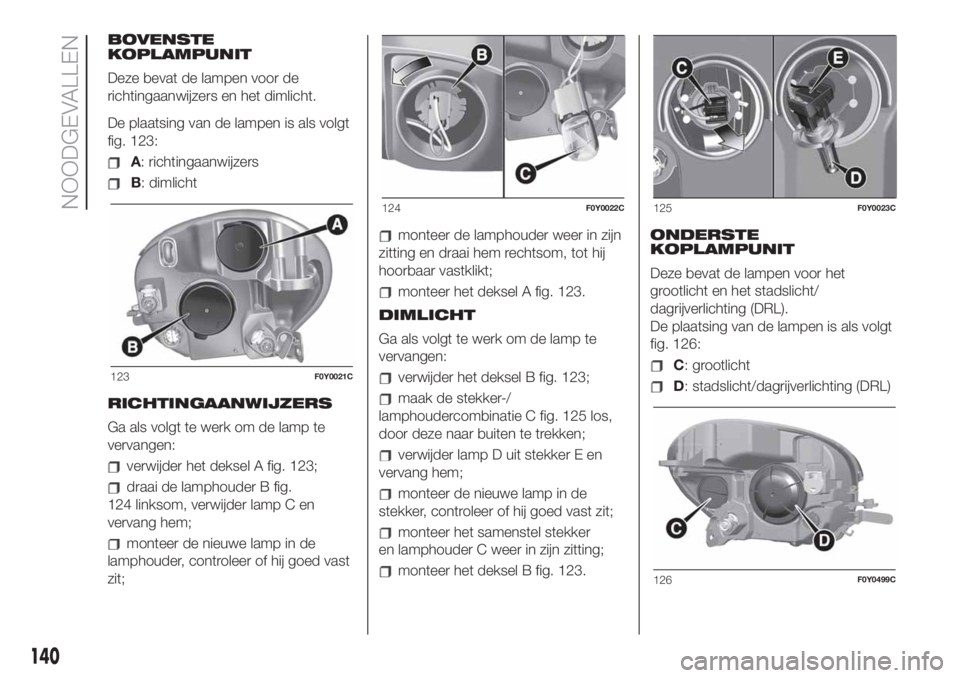

BOVENSTE
KOPLAMPUNIT
Deze bevat de lampen voor de
richtingaanwijzers en het dimlicht.
De plaatsing van de lampen is als volgt
fig. 123:
A: richtingaanwijzers
B: dimlicht
RICHTINGAANWIJZERS
Ga als volgt te werk om de lamp te
vervangen:
verwijder het deksel A fig. 123;
draai de lamphouder B fig.
124 linksom, verwijder lamp C en
vervang hem;
monteer de nieuwe lamp in de
lamphouder, controleer of hij goed vast
zit;
monteer de lamphouder weer in zijn
zitting en draai hem rechtsom, tot hij
hoorbaar vastklikt;
monteer het deksel A fig. 123.
DIMLICHT
Ga als volgt te werk om de lamp te
vervangen:
verwijder het deksel B fig. 123;
maak de stekker-/
lamphoudercombinatie C fig. 125 los,
door deze naar buiten te trekken;
verwijder lamp D uit stekker E en
vervang hem;
monteer de nieuwe lamp in de
stekker, controleer of hij goed vast zit;
monteer het samenstel stekker
en lamphouder C weer in zijn zitting;
monteer het deksel B fig. 123.ONDERSTE
KOPLAMPUNIT
Deze bevat de lampen voor het
grootlicht en het stadslicht/
dagrijverlichting (DRL).
De plaatsing van de lampen is als volgt
fig. 126:
C: grootlicht
D: stadslicht/dagrijverlichting (DRL)123F0Y0021C
124F0Y0022C125F0Y0023C
126F0Y0499C
140
NOODGEVALLEN

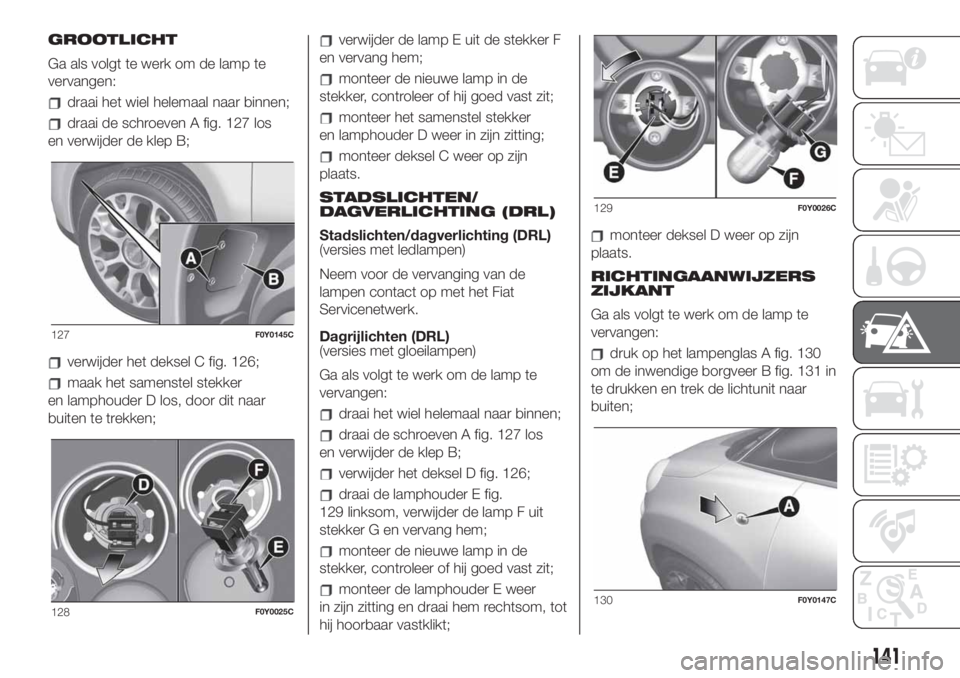

GROOTLICHT
Ga als volgt te werk om de lamp te
vervangen:
draai het wiel helemaal naar binnen;
draai de schroeven A fig. 127 los
en verwijder de klep B;
verwijder het deksel C fig. 126;
maak het samenstel stekker
en lamphouder D los, door dit naar
buiten te trekken;
verwijder de lamp E uit de stekker F
en vervang hem;
monteer de nieuwe lamp in de
stekker, controleer of hij goed vast zit;
monteer het samenstel stekker
en lamphouder D weer in zijn zitting;
monteer deksel C weer op zijn
plaats.
STADSLICHTEN/
DAGVERLICHTING (DRL)
Stadslichten/dagverlichting (DRL)
(versies met ledlampen)
Neem voor de vervanging van de
lampen contact op met het Fiat
Servicenetwerk.
Dagrijlichten (DRL)
(versies met gloeilampen)
Ga als volgt te werk om de lamp te
vervangen:
draai het wiel helemaal naar binnen;
draai de schroeven A fig. 127 los
en verwijder de klep B;
verwijder het deksel D fig. 126;
draai de lamphouder E fig.
129 linksom, verwijder de lamp F uit
stekker G en vervang hem;
monteer de nieuwe lamp in de
stekker, controleer of hij goed vast zit;
monteer de lamphouder E weer
in zijn zitting en draai hem rechtsom, tot
hij hoorbaar vastklikt;
monteer deksel D weer op zijn
plaats.
RICHTINGAANWIJZERS
ZIJKANT
Ga als volgt te werk om de lamp te
vervangen:
druk op het lampenglas A fig. 130
om de inwendige borgveer B fig. 131 in
te drukken en trek de lichtunit naar
buiten;
127F0Y0145C
128F0Y0025C
129F0Y0026C
130F0Y0147C
141

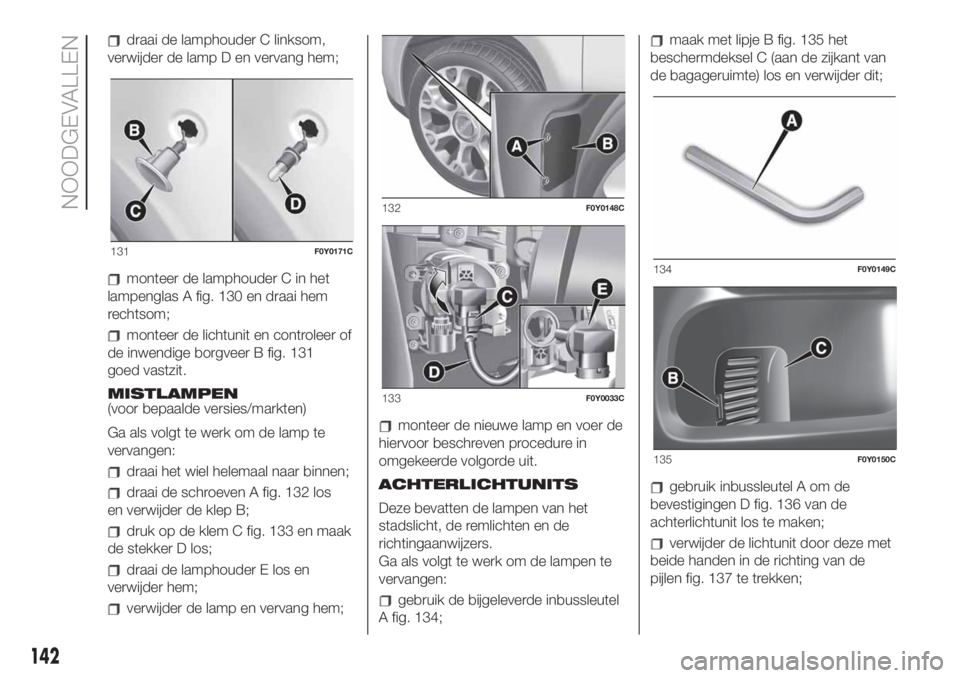

draai de lamphouder C linksom,
verwijder de lamp D en vervang hem;
monteer de lamphouder C in het
lampenglas A fig. 130 en draai hem
rechtsom;
monteer de lichtunit en controleer of
de inwendige borgveer B fig. 131
goed vastzit.
MISTLAMPEN
(voor bepaalde versies/markten)
Ga als volgt te werk om de lamp te
vervangen:
draai het wiel helemaal naar binnen;
draai de schroeven A fig. 132 los
en verwijder de klep B;
druk op de klem C fig. 133 en maak
de stekker D los;
draai de lamphouder E los en
verwijder hem;
verwijder de lamp en vervang hem;
monteer de nieuwe lamp en voer de
hiervoor beschreven procedure in
omgekeerde volgorde uit.
ACHTERLICHTUNITS
Deze bevatten de lampen van het
stadslicht, de remlichten en de
richtingaanwijzers.
Ga als volgt te werk om de lampen te
vervangen:
gebruik de bijgeleverde inbussleutel
A fig. 134;
maak met lipje B fig. 135 het
beschermdeksel C (aan de zijkant van
de bagageruimte) los en verwijder dit;
gebruik inbussleutel A om de
bevestigingen D fig. 136 van de
achterlichtunit los te maken;
verwijder de lichtunit door deze met
beide handen in de richting van de
pijlen fig. 137 te trekken;
131F0Y0171C
132F0Y0148C
133F0Y0033C
134F0Y0149C
135F0Y0150C
142
NOODGEVALLEN

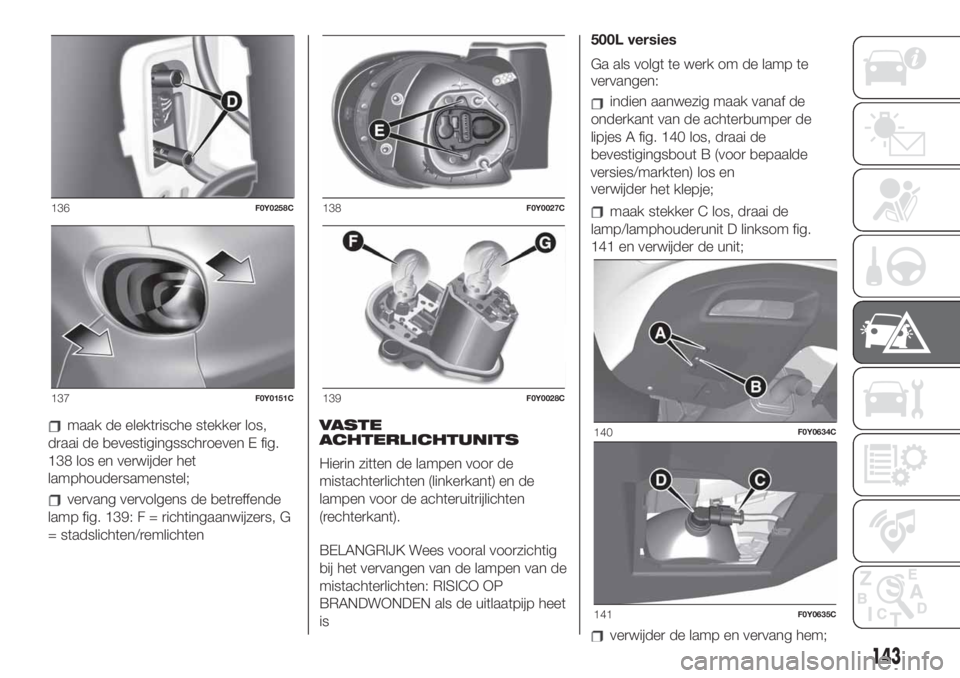

maak de elektrische stekker los,
draai de bevestigingsschroeven E fig.
138 los en verwijder het
lamphoudersamenstel;
vervang vervolgens de betreffende
lamp fig. 139: F = richtingaanwijzers, G
= stadslichten/remlichtenVASTE
ACHTERLICHTUNITS
Hierin zitten de lampen voor de
mistachterlichten (linkerkant) en de
lampen voor de achteruitrijlichten
(rechterkant).
BELANGRIJK Wees vooral voorzichtig
bij het vervangen van de lampen van de
mistachterlichten: RISICO OP
BRANDWONDEN als de uitlaatpijp heet
is
500Lversies
Ga
als
volgt
te
werk
om
de
lamp
te

vervangen:
JOEJFO
BBOXF[JH
maak
vanaf
de

onderkant
van
de
achterbumper
de

lipjes
A
fig.
140
los,
draai
de

bevestigingsbout
B

los
en


verwijder

het

klepje;
maak
stekker
C
los,
draai
de

lamp/lamphouderunit
D
linksom
fig.

141
en
verwijder
de
unit;
verwijder de lamp en vervang hem;
136F0Y0258C
137F0Y0151C
138F0Y0027C
139F0Y0028C
140F0Y0634C
141F0Y0635C
143
versies/markten)(voor bepaalde

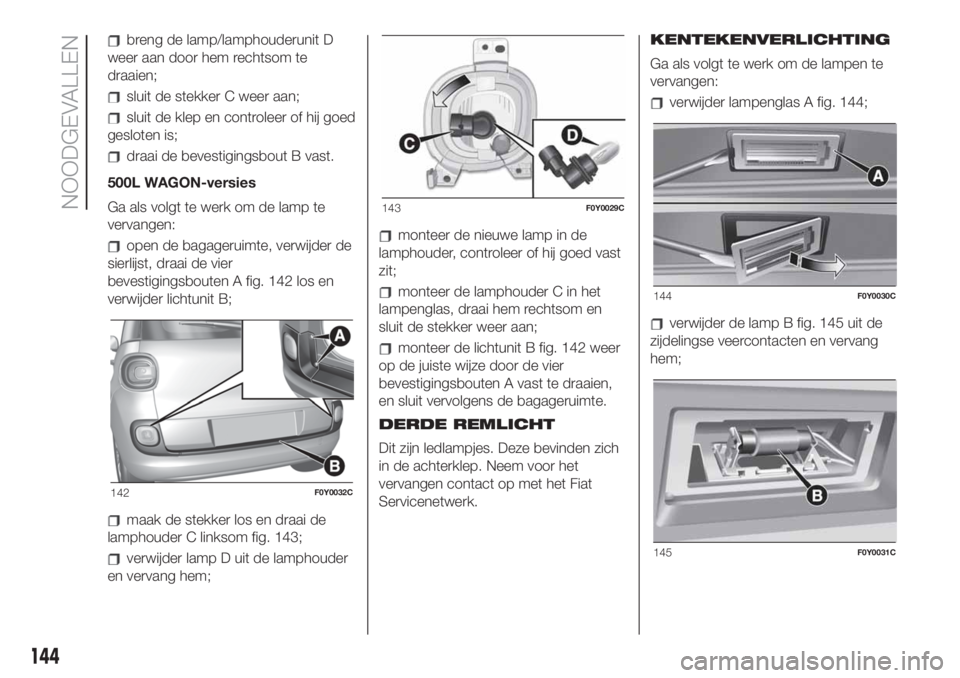

breng de lamp/lamphouderunit D
weer aan door hem rechtsom te
draaien;
sluit de stekker C weer aan;
sluit de klep en controleer of hij goed
gesloten is;
draai de bevestigingsbout B vast.
500L WAGON-versies
Ga als volgt te werk om de lamp te
vervangen:
open de bagageruimte, verwijder de
sierlijst, draai de vier
bevestigingsbouten A fig. 142 los en
verwijder lichtunit B;
maak de stekker los en draai de
lamphouder C linksom fig. 143;
verwijder lamp D uit de lamphouder
en vervang hem;
monteer de nieuwe lamp in de
lamphouder, controleer of hij goed vast
zit;
monteer de lamphouder C in het
lampenglas, draai hem rechtsom en
sluit de stekker weer aan;
monteer de lichtunit B fig. 142 weer
op de juiste wijze door de vier
bevestigingsbouten A vast te draaien,
en sluit vervolgens de bagageruimte.
DERDE REMLICHT
Dit zijn ledlampjes. Deze bevinden zich
in de achterklep. Neem voor het
vervangen contact op met het Fiat
Servicenetwerk.KENTEKENVERLICHTING
Ga als volgt te werk om de lampen te
vervangen:
verwijder lampenglas A fig. 144;
verwijder de lamp B fig. 145 uit de
zijdelingse veercontacten en vervang
hem;
142F0Y0032C
143F0Y0029C
144F0Y0030C
145F0Y0031C
144
NOODGEVALLEN

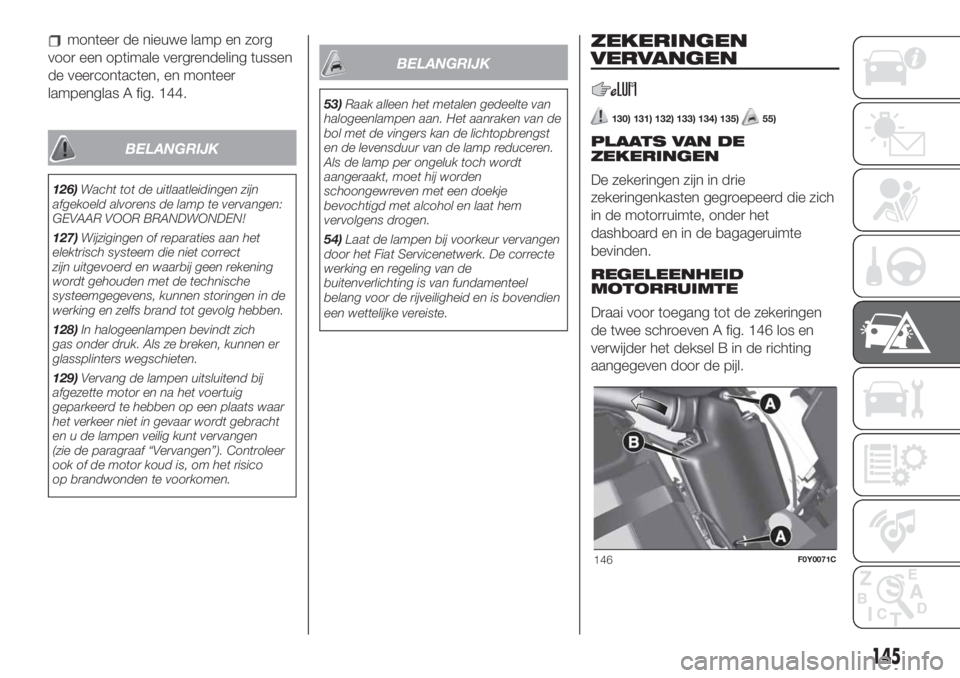

monteer de nieuwe lamp en zorg
voor een optimale vergrendeling tussen
de veercontacten, en monteer
lampenglas A fig. 144.
BELANGRIJK
126)Wacht tot de uitlaatleidingen zijn
afgekoeld alvorens de lamp te vervangen:
GEVAAR VOOR BRANDWONDEN!
127)Wijzigingen of reparaties aan het
elektrisch systeem die niet correct
zijn uitgevoerd en waarbij geen rekening
wordt gehouden met de technische
systeemgegevens, kunnen storingen in de
werking en zelfs brand tot gevolg hebben.
128)In halogeenlampen bevindt zich
gas onder druk. Als ze breken, kunnen er
glassplinters wegschieten.
129)Vervang de lampen uitsluitend bij
afgezette motor en na het voertuig
geparkeerd te hebben op een plaats waar
het verkeer niet in gevaar wordt gebracht
en u de lampen veilig kunt vervangen
(zie de paragraaf “Vervangen”). Controleer
ook of de motor koud is, om het risico
op brandwonden te voorkomen.
BELANGRIJK
53)Raak alleen het metalen gedeelte van
halogeenlampen aan. Het aanraken van de
bol met de vingers kan de lichtopbrengst
en de levensduur van de lamp reduceren.
Als de lamp per ongeluk toch wordt
aangeraakt, moet hij worden
schoongewreven met een doekje
bevochtigd met alcohol en laat hem
vervolgens drogen.
54)Laat de lampen bij voorkeur vervangen
door het Fiat Servicenetwerk. De correcte
werking en regeling van de
buitenverlichting is van fundamenteel
belang voor de rijveiligheid en is bovendien
een wettelijke vereiste.
ZEKERINGEN
VERVANGEN
130) 131) 132) 133) 134) 135)55)
PLAATS VAN DE
ZEKERINGEN
De zekeringen zijn in drie
zekeringenkasten gegroepeerd die zich
in de motorruimte, onder het
dashboard en in de bagageruimte
bevinden.
REGELEENHEID
MOTORRUIMTE
Draai voor toegang tot de zekeringen
de twee schroeven A fig. 146 los en
verwijder het deksel B in de richting
aangegeven door de pijl.
146F0Y0071C
145

BELANGRIJK Draai, voordat het deksel
B fig. 146 verwijderd wordt, de twee
bajonetschroeven A langzaam linksom
(met behulp van de bijgeleverde platte
schroevendraaier) totdat ze loskomen.
Dit wordt aangegeven door het
omhoog komen van de koppen.
Monteer, na het vervangen van de
zekering, het deksel B weer op
de zekeringenkast.

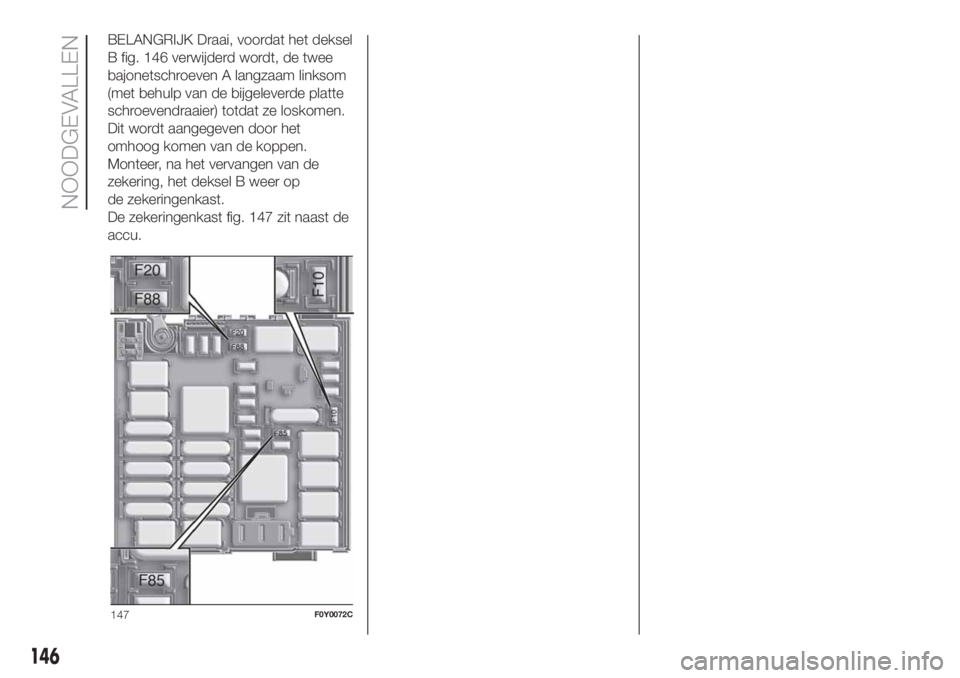

De zekeringenkast fig. 147 zit naast de
accu.
147F0Y0072C
146
NOODGEVALLEN

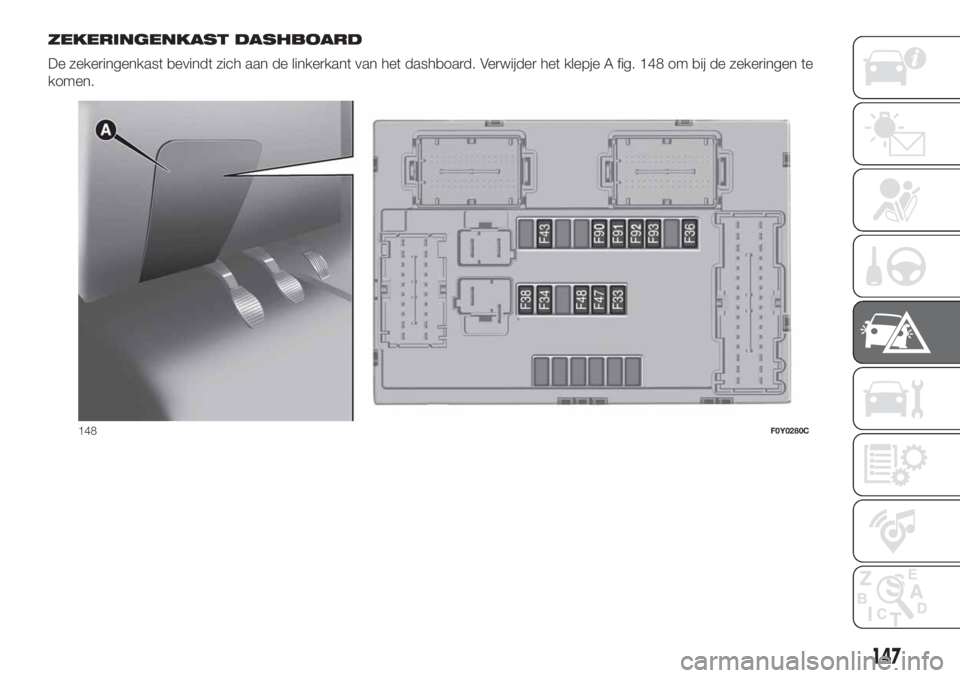

ZEKERINGENKAST DASHBOARD
De zekeringenkast bevindt zich aan de linkerkant van het dashboard. Verwijder het klepje A fig. 148 om bij de zekeringen te
komen.
148F0Y0280C
147

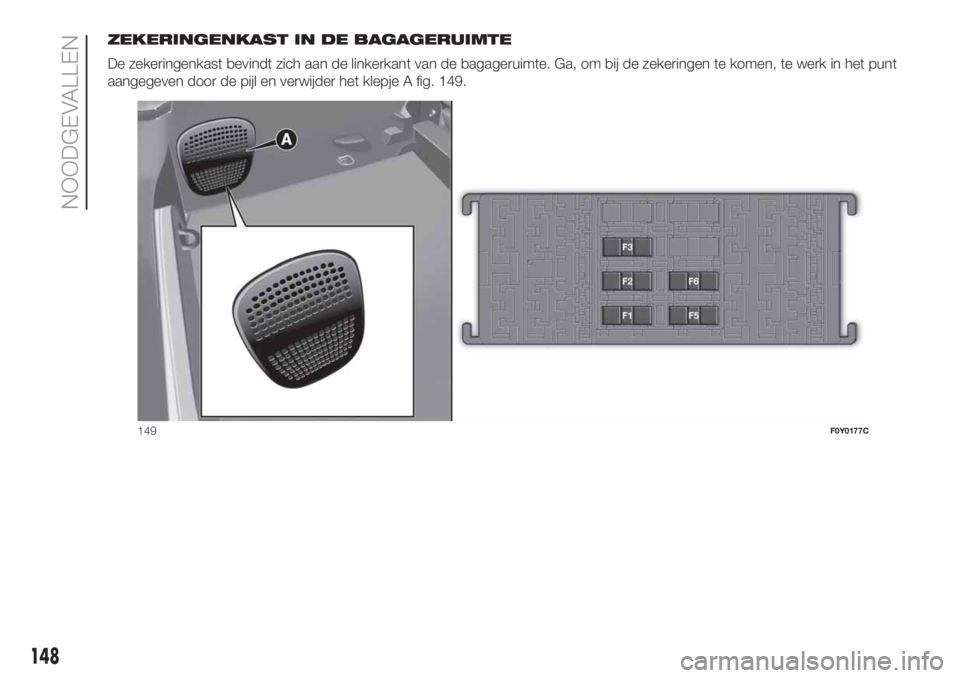

ZEKERINGENKAST IN DE BAGAGERUIMTE
De zekeringenkast bevindt zich aan de linkerkant van de bagageruimte. Ga, om bij de zekeringen te komen, te werk in het punt
aangegeven door de pijl en verwijder het klepje A fig. 149.
149F0Y0177C
148
