FIAT 500L LIVING 2019 Instructieboek (in Dutch)

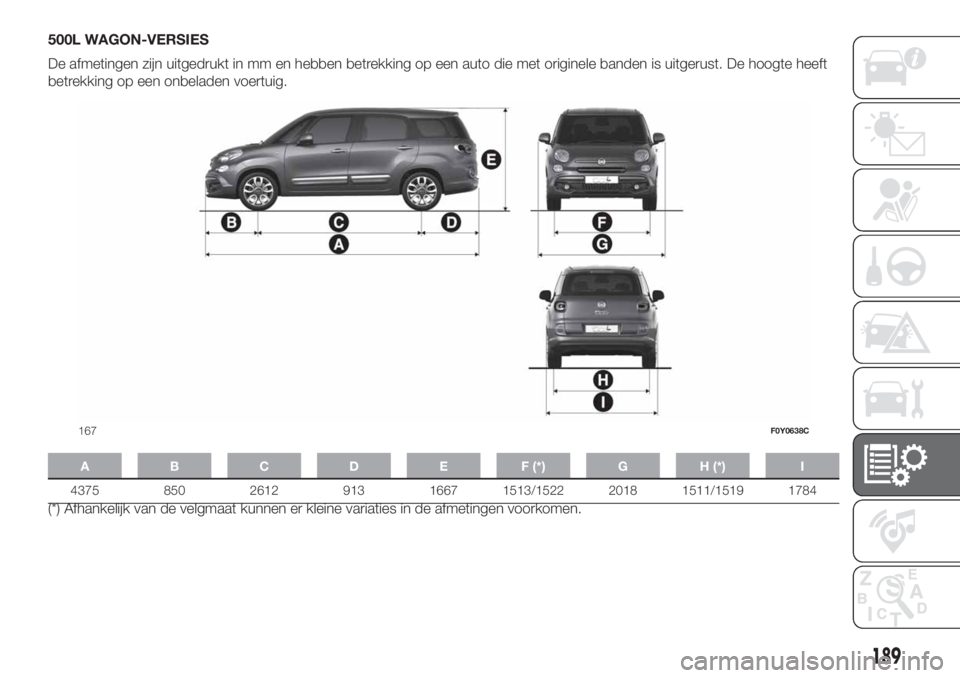

500L WAGON-VERSIES
De afmetingen zijn uitgedrukt in mm en hebben betrekking op een auto die met originele banden is uitgerust. De hoogte heeft
betrekking op een onbeladen voertuig.
A B C D E F (*) G H (*) I
4375 850 2612 913 1667 1513/1522 2018 1511/1519 1784
(*) Afhankelijk van de velgmaat kunnen er kleine variaties in de afmetingen voorkomen.
167F0Y0638C
189

PRESTATIES
Topsnelheden na de inrijperiode van de auto.
500L-VERSIES
Versieskm/h
1.4 16V 95 pk176
1.4 16V 95 HP PRO176
1.3 16V 95 pk Multijet171
1.3 16V 95 pk MultiJet PRO171
1.3 16V 95 pk MultiJet Dualogic169
1.6 16V 120 pk MultiJet189
1.6 16V 120 pk MultiJet PRO189
190
TECHNISCHE GEGEVENS

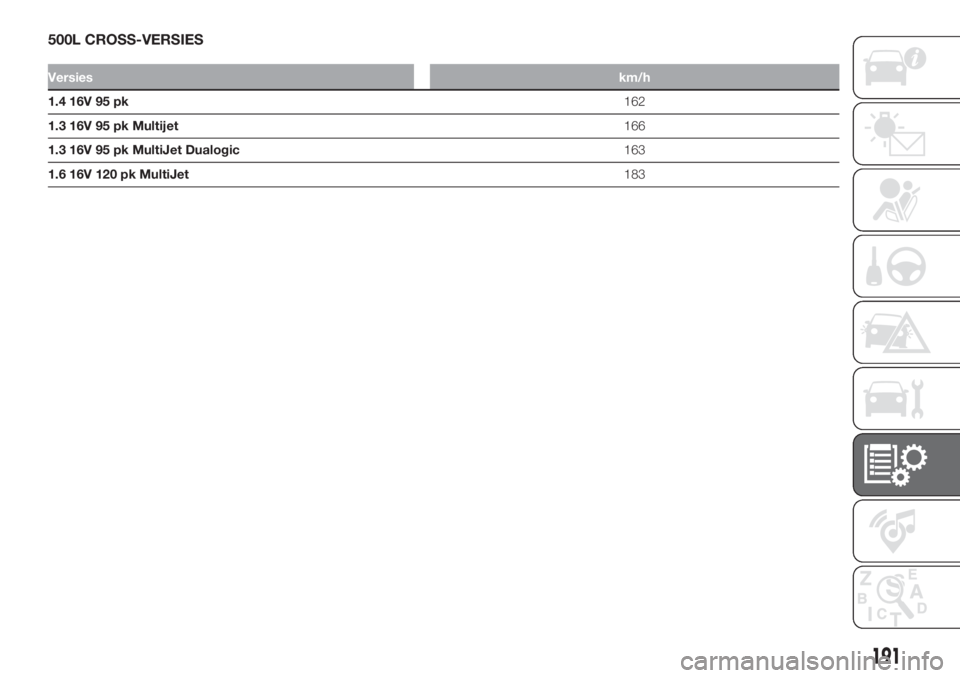

500L CROSS-VERSIES
Versieskm/h
1.4 16V 95 pk162
1.3 16V 95 pk Multijet166
1.3 16V 95 pk MultiJet Dualogic163
1.6 16V 120 pk MultiJet183
191

500L WAGON-VERSIES
Versieskm/h
1.4 16V 95 pk176
1.3 16V 95 pk Multijet171
1.3 16V 95 pk MultiJet Dualogic169
1.6 16V 120 pk MultiJet189
192
TECHNISCHE GEGEVENS

GEWICHTEN
OPMERKING Aanhangers trekken is op versies voor Cyprus niet toegestaan.
500L / 500L CROSS / 500L PRO-VERSIES
Gewichten (kg)1.4 16V 95 pk
500L versies Cross-versies
PRO versies
Leeggewicht (met alle
vloeistoffen, brandstoftank 90%
gevuld en zonder opties):1300 1320 1300
Nuttig laadvermogen inclusief de
bestuurder (A)505 480 505
Maximaal toelaatbare belastingen
(B)
- vooras:1050
– achteras:1000
- totaal: 1805 1800 1805
Trekgewichten
– geremde aanhanger: 1000
– ongeremde aanhanger: 400
Maximale dakbelasting: 60
Max. toelaatbare kogeldruk
(geremde aanhanger):60
(B) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker om de goederen zodanig over de bagageruimte en/of
laadvloer te verdelen, dat de maximaal toelaatbare belastingen niet worden overschreden.
(A) Als er speciale uitrustingen zijn gemonteerd (bijv. schuifdak, trekhaak enz.) dan stijgt het leeggewicht, waardoor het laadvermogen daalt, omdat de max.
toelaatbare belastingen niet mogen worden overschreden.
193

Gewichten (kg)1.3 16V 95 pk Multijet
500L versies Cross-versies PRO versies
Leeggewicht (met alle vloeistoffen, brandstoftank
90% gevuld en zonder opties):1400 1420 1400
Nuttig laadvermogen inclusief de bestuurder
(A)510 505 510
Maximaal toelaatbare belastingen
(B)
- vooras:1050
– achteras:1000
- totaal: 1910 1925 1910
Trekgewichten
– geremde aanhanger:1000
– ongeremde aanhanger: 400
Maximale dakbelasting:60
Max. toelaatbare kogeldruk (geremde aanhanger): 60
(A) Als er speciale uitrustingen zijn gemonteerd (bijv. schuifdak, trekhaak enz.) dan stijgt het leeggewicht, waardoor het laadvermogen daalt, omdat de max.
toelaatbare belastingen niet mogen worden overschreden.
(B) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker om de goederen zodanig over de bagageruimte en/of
laadvloer te verdelen, dat de maximaal toelaatbare belastingen niet worden overschreden.
194
TECHNISCHE GEGEVENS

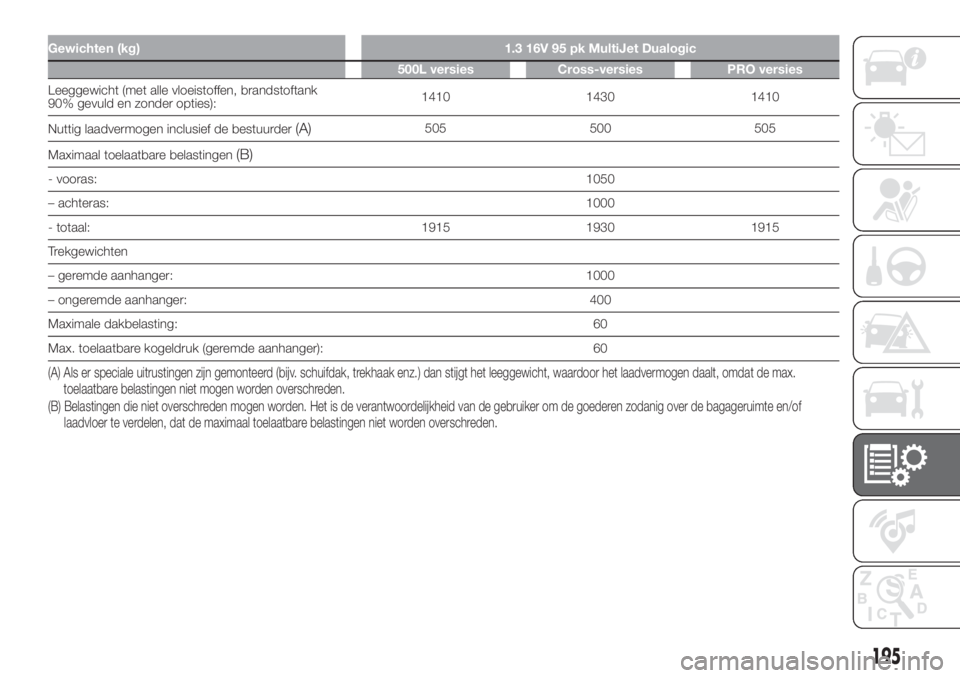

Gewichten (kg) 1.3 16V 95 pk MultiJet Dualogic
500L versies Cross-versies PRO versies
Leeggewicht (met alle vloeistoffen, brandstoftank
90% gevuld en zonder opties):1410 1430 1410
Nuttig laadvermogen inclusief de bestuurder
(A)505 500 505
Maximaal toelaatbare belastingen
(B)
- vooras:1050
– achteras:1000
- totaal: 1915 1930 1915
Trekgewichten
– geremde aanhanger:1000
– ongeremde aanhanger: 400
Maximale dakbelasting:60
Max. toelaatbare kogeldruk (geremde aanhanger): 60
(A) Als er speciale uitrustingen zijn gemonteerd (bijv. schuifdak, trekhaak enz.) dan stijgt het leeggewicht, waardoor het laadvermogen daalt, omdat de max.
toelaatbare belastingen niet mogen worden overschreden.
(B) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker om de goederen zodanig over de bagageruimte en/of
laadvloer te verdelen, dat de maximaal toelaatbare belastingen niet worden overschreden.
195

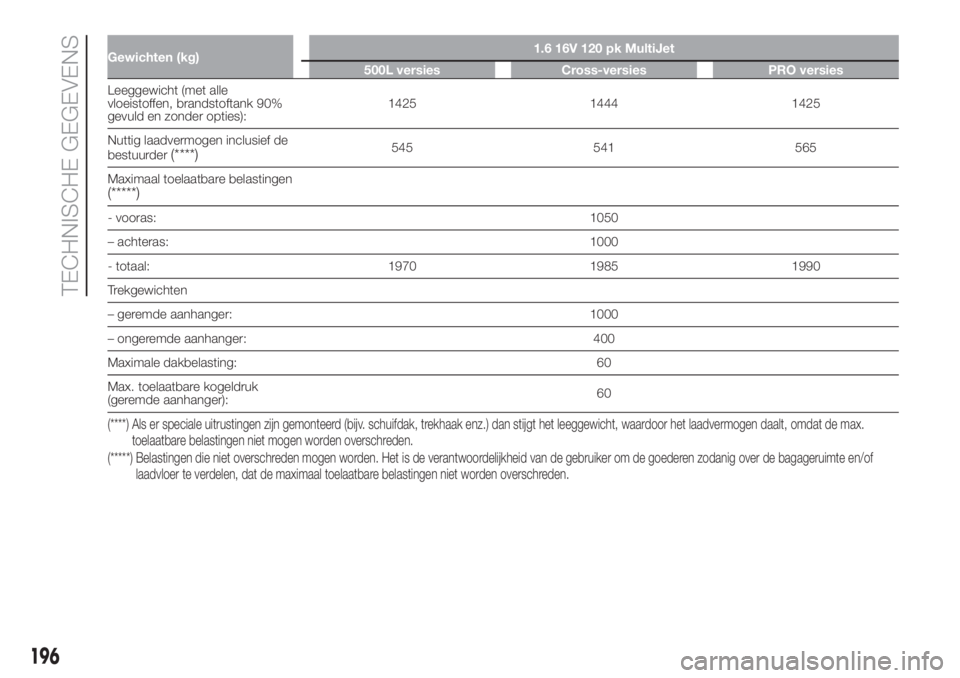

Gewichten (kg)1.6 16V 120 pk MultiJet
500L versies Cross-versies PRO versies
Leeggewicht (met alle
vloeistoffen, brandstoftank 90%
gevuld en zonder opties):1425 1444 1425
Nuttig laadvermogen inclusief de
bestuurder
(****)545 541 565
Maximaal toelaatbare belastingen
(*****)
- vooras:1050
– achteras:1000
- totaal: 1970 1985 1990
Trekgewichten
– geremde aanhanger: 1000
– ongeremde aanhanger: 400
Maximale dakbelasting: 60
Max. toelaatbare kogeldruk
(geremde aanhanger):60
(****) Als er speciale uitrustingen zijn gemonteerd (bijv. schuifdak, trekhaak enz.) dan stijgt het leeggewicht, waardoor het laadvermogen daalt,omdat de max.
toelaatbare belastingen niet mogen worden overschreden.
(*****) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker om de goederen zodanig over de bagageruimteen/of
laadvloer te verdelen, dat de maximaal toelaatbare belastingen niet worden overschreden.
196
TECHNISCHE GEGEVENS

Gewichten (kg)1.4 16V 120 pk
versies met 5 zitplaatsen
Leeggewicht (met alle vloeistoffen, brandstoftank 90%
gevuld en zonder opties):1320
Nuttig laadvermogen inclusief de bestuurder
(*)520
Maximaal toelaatbare belastingen
(**)
- vooras:1050
– achteras:1000
- totaal:1840
Trekgewichten
– geremde aanhanger:1000
– ongeremde aanhanger: 400
Maximale dakbelasting:60
Max. toelaatbare kogeldruk (geremde aanhanger): 60
(*) Als er speciale uitrustingen zijn gemonteerd (bijv. schuifdak, trekhaak enz.) dan stijgt het leeggewicht, waardoor het laadvermogen daalt, omdat de max.
toelaatbare belastingen niet mogen worden overschreden.
(**) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker om de goederen zodanig over de bagageruimte en/of
laadvloer te verdelen, dat de maximaal toelaatbare belastingen niet worden overschreden.
197

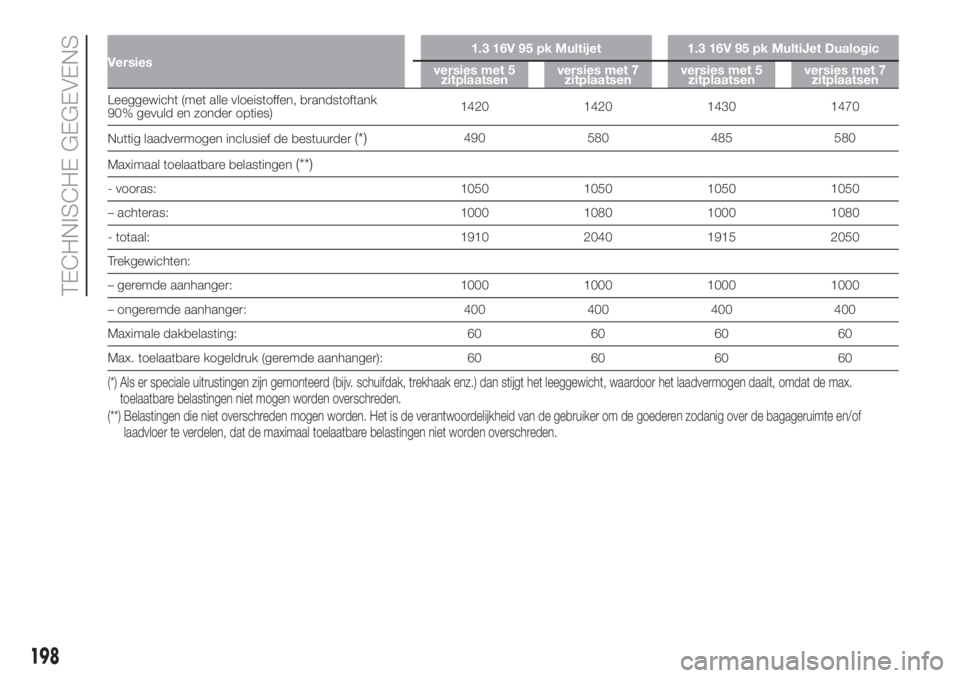

Versies1.3 16V 95 pk Multijet 1.3 16V 95 pk MultiJet Dualogic
versies met 5
zitplaatsenversies met 7
zitplaatsenversies met 5
zitplaatsenversies met 7
zitplaatsen
Leeggewicht (met alle vloeistoffen, brandstoftank
90% gevuld en zonder opties)1420 1420 1430 1470
Nuttig laadvermogen inclusief de bestuurder
(*)490 580 485 580
Maximaal toelaatbare belastingen
(**)
- vooras: 1050 1050 1050 1050
– achteras: 1000 1080 1000 1080
- totaal: 1910 2040 1915 2050
Trekgewichten:
– geremde aanhanger: 1000 1000 1000 1000
– ongeremde aanhanger: 400 400 400 400
Maximale dakbelasting: 60 60 60 60
Max. toelaatbare kogeldruk (geremde aanhanger): 60 60 60 60
(*) Als er speciale uitrustingen zijn gemonteerd (bijv. schuifdak, trekhaak enz.) dan stijgt het leeggewicht, waardoor het laadvermogen daalt, omdat de max.
toelaatbare belastingen niet mogen worden overschreden.
(**) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker om de goederen zodanig over de bagageruimte en/of
laadvloer te verdelen, dat de maximaal toelaatbare belastingen niet worden overschreden.
198
TECHNISCHE GEGEVENS
