FIAT 500X 2017 Drift- og vedlikeholdshåndbok (in Norwegian)

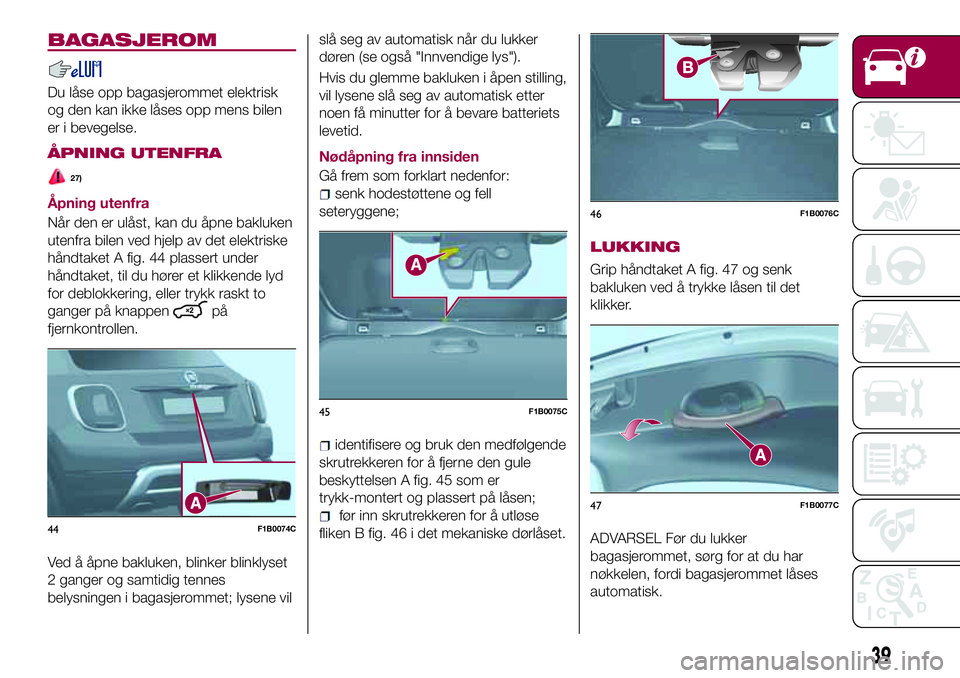

BAGASJEROM
Du låse opp bagasjerommet elektrisk
og den kan ikke låses opp mens bilen
er i bevegelse.
ÅPNING UTENFRA
27)
Åpning utenfra
Når den er ulåst, kan du åpne bakluken
utenfra bilen ved hjelp av det elektriske
håndtaket A fig. 44 plassert under
håndtaket, til du hører et klikkende lyd
for deblokkering, eller trykk raskt to
ganger på knappen
på
fjernkontrollen.
Ved å åpne bakluken, blinker blinklyset
2 ganger og samtidig tennes
belysningen i bagasjerommet; lysene vilslå seg av automatisk når du lukker
døren (se også "Innvendige lys").
Hvis du glemme bakluken i åpen stilling,
vil lysene slå seg av automatisk etter
noen få minutter for å bevare batteriets
levetid.
Nødåpning fra innsiden
Gå frem som forklart nedenfor:
senk hodestøttene og fell
seteryggene;
identifisere og bruk den medfølgende
skrutrekkeren for å fjerne den gule
beskyttelsen A fig. 45 som er
trykk-montert og plassert på låsen;
før inn skrutrekkeren for å utløse
fliken B fig. 46 i det mekaniske dørlåset.
LUKKING
Grip håndtaket A fig. 47 og senk
bakluken ved å trykke låsen til det
klikker.
ADVARSEL Før du lukker
bagasjerommet, sørg for at du har
nøkkelen, fordi bagasjerommet låses
automatisk.44F1B0074C
45F1B0075C
46F1B0076C
47F1B0077C
39

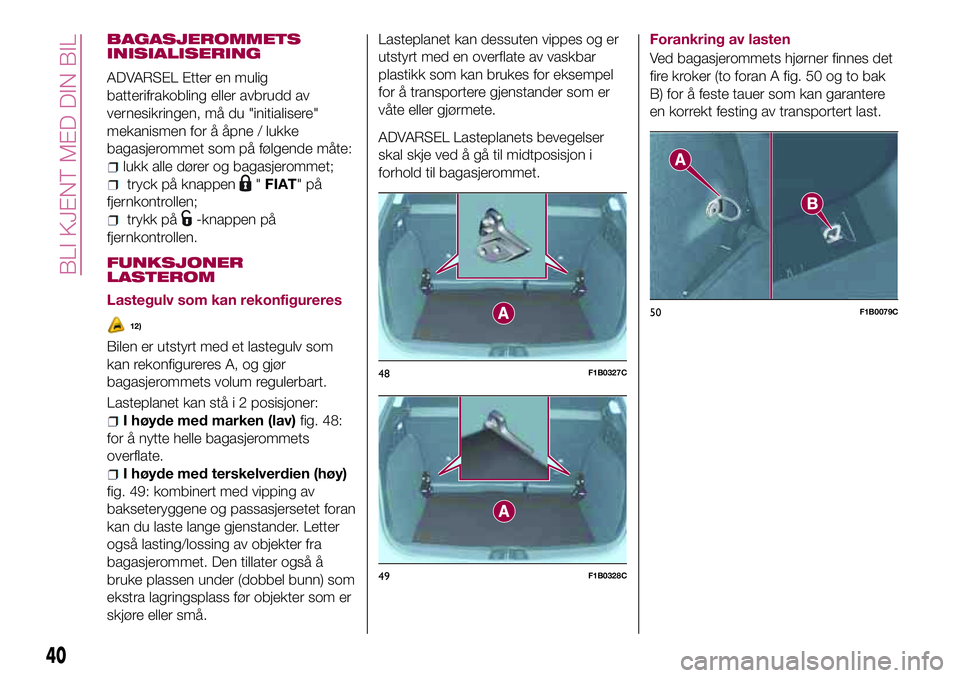

BAGASJEROMMETS
INISIALISERING
ADVARSEL Etter en mulig
batterifrakobling eller avbrudd av
vernesikringen, må du "initialisere"
mekanismen for å åpne / lukke
bagasjerommet som på følgende måte:
lukk alle dører og bagasjerommet;
tryck på knappen"FIAT"på
fjernkontrollen;
trykk på-knappen på
fjernkontrollen.
FUNKSJONER
LASTEROM
Lastegulv som kan rekonfigureres
12)
Bilen er utstyrt med et lastegulv som
kan rekonfigureres A, og gjør
bagasjerommets volum regulerbart.
Lasteplanet kan stå i 2 posisjoner:
I høyde med marken (lav)fig. 48:
for å nytte helle bagasjerommets
overflate.
I høyde med terskelverdien (høy)
fig. 49: kombinert med vipping av
bakseteryggene og passasjersetet foran
kan du laste lange gjenstander. Letter
også lasting/lossing av objekter fra
bagasjerommet. Den tillater også å
bruke plassen under (dobbel bunn) som
ekstra lagringsplass før objekter som er
skjøre eller små.Lasteplanet kan dessuten vippes og er
utstyrt med en overflate av vaskbar
plastikk som kan brukes for eksempel
for å transportere gjenstander som er
våte eller gjørmete.
ADVARSEL Lasteplanets bevegelser
skal skje ved å gå til midtposisjon i
forhold til bagasjerommet.
Forankring av lasten
Ved bagasjerommets hjørner finnes det
fire kroker (to foran A fig. 50 og to bak
B) for å feste tauer som kan garantere
en korrekt festing av transportert last.
48F1B0327C
49F1B0328C
50F1B0079C
40
BLI KJENT MED DIN BIL

ADVARSEL
12)Planen er utformet for en maksimal vekt
på 70 kg fordelt: ikke legg gjenstander med
høyere vekt på den.
41

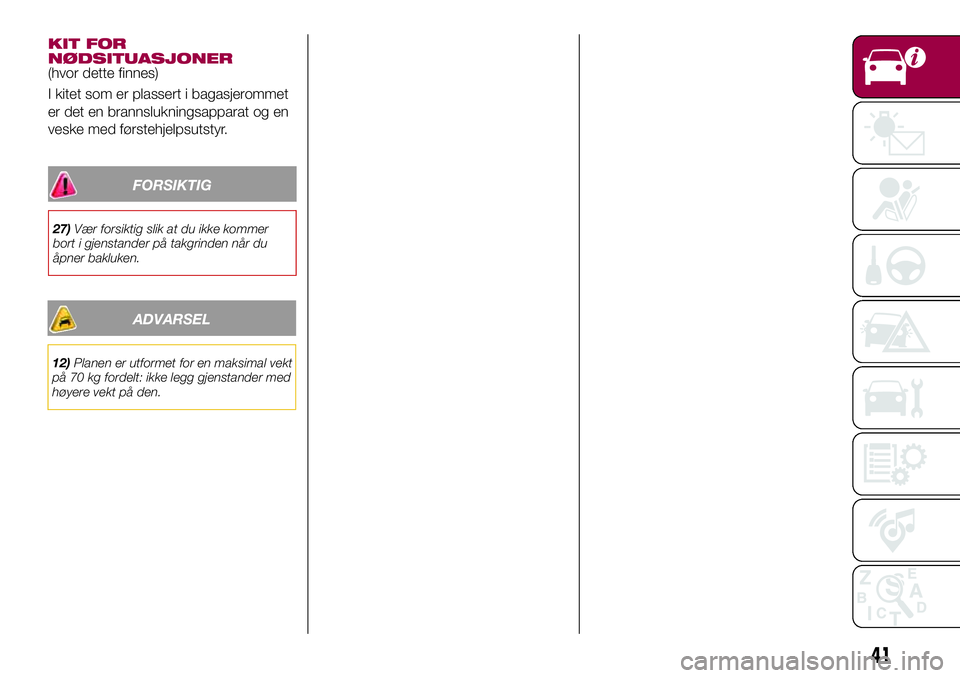

KIT FOR
NØDSITUASJONER
(hvor dette finnes)
I kitet som er plassert i bagasjerommet
er det en brannslukningsapparat og en
veske med førstehjelpsutstyr.
FORSIKTIG
27)Vær forsiktig slik at du ikke kommer
bort i gjenstander på takgrinden når du
åpner bakluken.

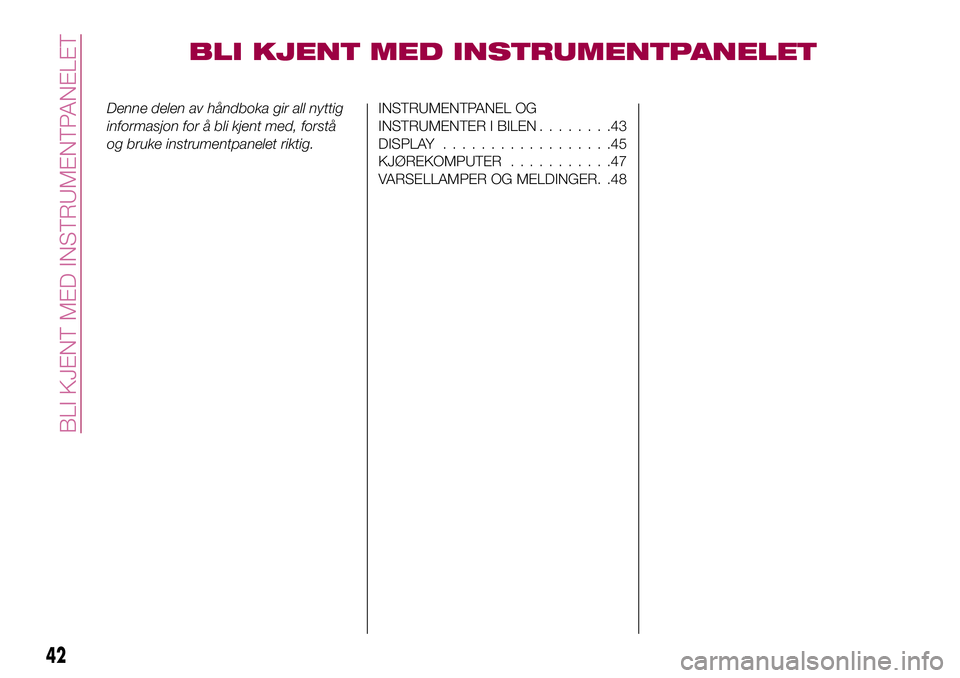

BLI KJENT MED INSTRUMENTPANELET
Denne delen av håndboka gir all nyttig
informasjon for å bli kjent med, forstå
og bruke instrumentpanelet riktig.INSTRUMENTPANEL OG
INSTRUMENTER I BILEN........43
DISPLAY..................45
KJØREKOMPUTER...........47
VARSELLAMPER OG MELDINGER. .48
42
BLI KJENT MED INSTRUMENTPANELET

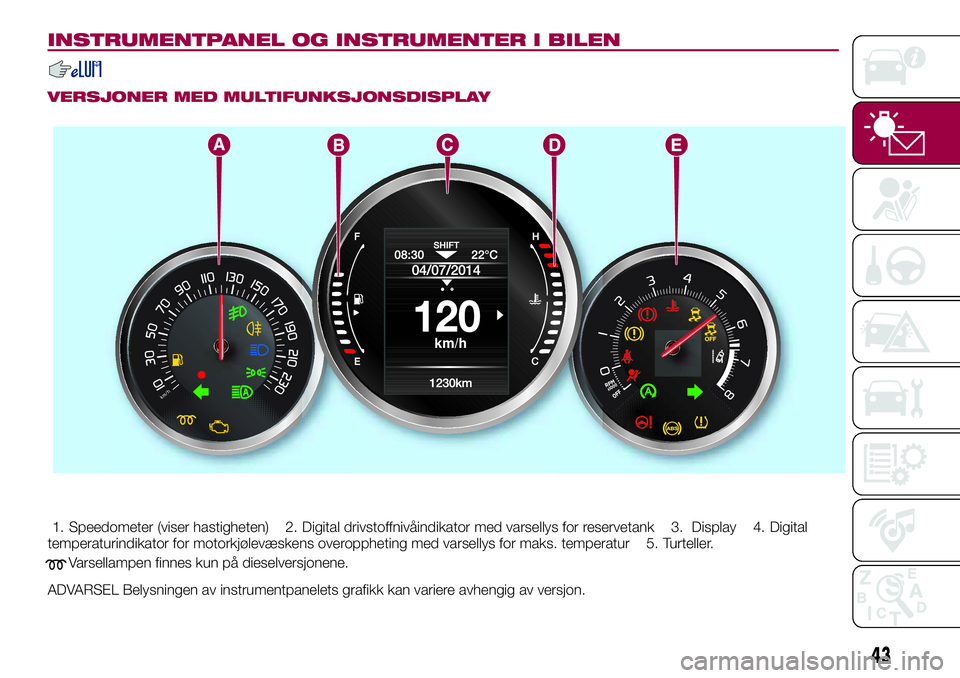

INSTRUMENTPANEL OG INSTRUMENTER I BILEN
VERSJONER MED MULTIFUNKSJONSDISPLAY
1. Speedometer (viser hastigheten) 2. Digital drivstoffnivåindikator med varsellys for reservetank 3. Display 4. Digital
temperaturindikator for motorkjølevæskens overoppheting med varsellys for maks. temperatur 5. Turteller.
Varsellampen finnes kun på dieselversjonene.
ADVARSEL Belysningen av instrumentpanelets grafikk kan variere avhengig av versjon.
43
km/h

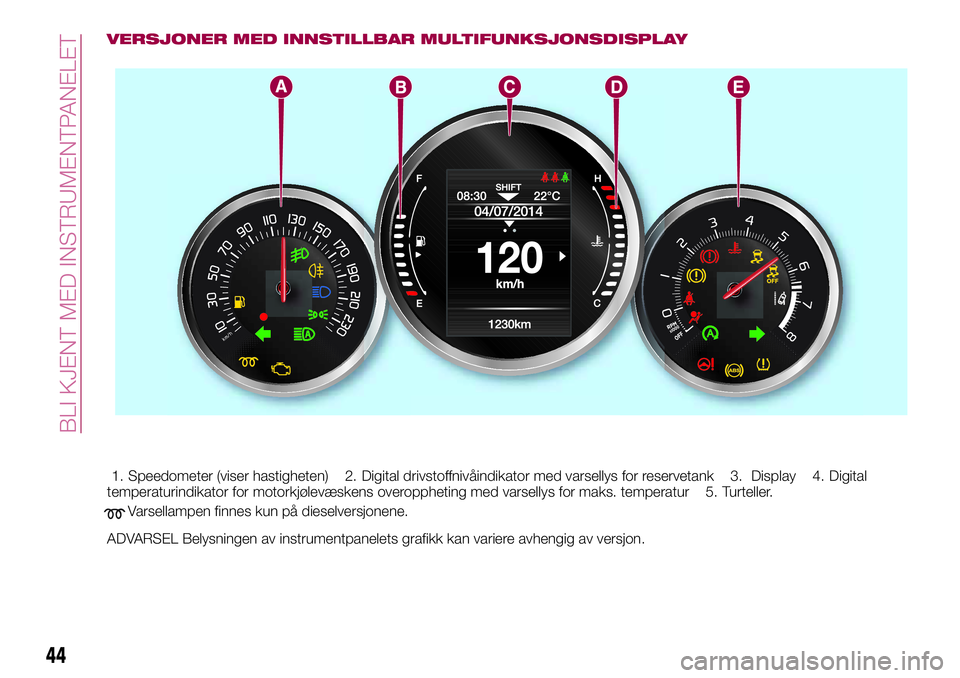

VERSJONER MED INNSTILLBAR MULTIFUNKSJONSDISPLAY
1. Speedometer (viser hastigheten) 2. Digital drivstoffnivåindikator med varsellys for reservetank 3. Display 4. Digital
temperaturindikator for motorkjølevæskens overoppheting med varsellys for maks. temperatur 5. Turteller.
Varsellampen finnes kun på dieselversjonene.
ADVARSEL Belysningen av instrumentpanelets grafikk kan variere avhengig av versjon.
44
BLI KJENT MED INSTRUMENTPANELET

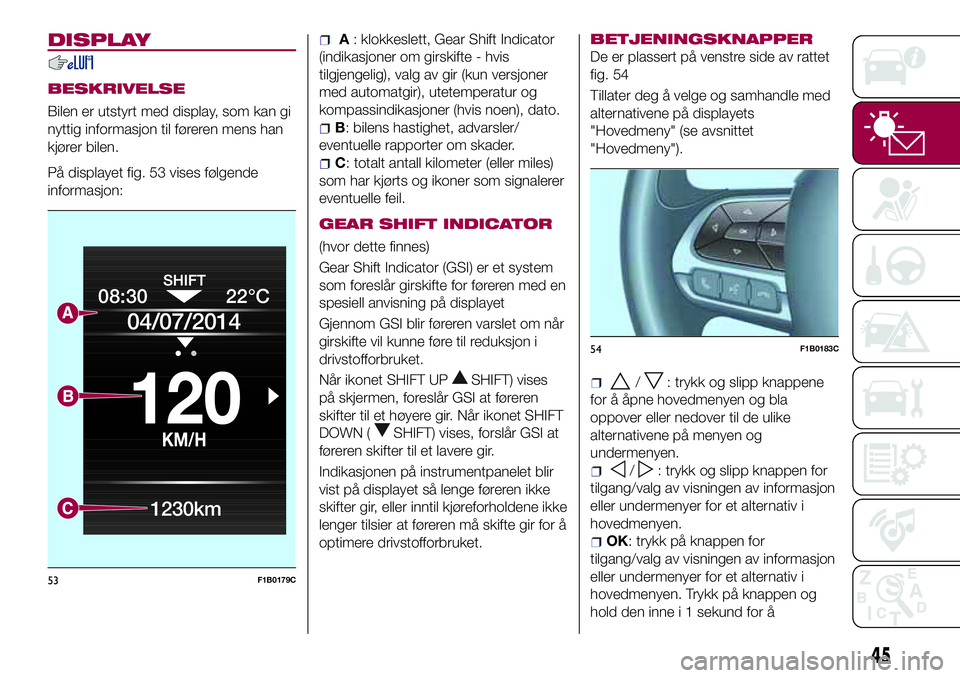

DISPLAY
BESKRIVELSE
Bilen er utstyrt med display, som kan gi
nyttig informasjon til føreren mens han
kjører bilen.
På displayet fig. 53 vises følgende
informasjon:
A: klokkeslett, Gear Shift Indicator
(indikasjoner om girskifte - hvis
tilgjengelig), valg av gir (kun versjoner
med automatgir), utetemperatur og
kompassindikasjoner (hvis noen), dato.
B: bilens hastighet, advarsler/
eventuelle rapporter om skader.
C: totalt antall kilometer (eller miles)
som har kjørts og ikoner som signalerer
eventuelle feil.
GEAR SHIFT INDICATOR
(hvor dette finnes)
Gear Shift Indicator (GSI) er et system
som foreslår girskifte for føreren med en
spesiell anvisning på displayet
Gjennom GSI blir føreren varslet om når
girskifte vil kunne føre til reduksjon i
drivstofforbruket.
Når ikonet SHIFT UP
SHIFT) vises
på skjermen, foreslår GSI at føreren
skifter til et høyere gir. Når ikonet SHIFT
DOWN (
SHIFT) vises, forslår GSI at
føreren skifter til et lavere gir.
Indikasjonen på instrumentpanelet blir
vist på displayet så lenge føreren ikke
skifter gir, eller inntil kjøreforholdene ikke
lenger tilsier at føreren må skifte gir for å
optimere drivstofforbruket.
BETJENINGSKNAPPER
De er plassert på venstre side av rattet
fig. 54
Tillater deg å velge og samhandle med
alternativene på displayets
"Hovedmeny" (se avsnittet
"Hovedmeny").
/: trykk og slipp knappene
for å åpne hovedmenyen og bla
oppover eller nedover til de ulike
alternativene på menyen og
undermenyen.
/: trykk og slipp knappen for
tilgang/valg av visningen av informasjon
eller undermenyer for et alternativ i
hovedmenyen.
OK: trykk på knappen for
tilgang/valg av visningen av informasjon
eller undermenyer for et alternativ i
hovedmenyen. Trykk på knappen og
hold den inne i 1 sekund for å
08:30
KM/H
120
22°C
04/07/2014
1230km
53F1B0179C
54F1B0183C
45

tilbakestille funksjonene som
vises/valgts.

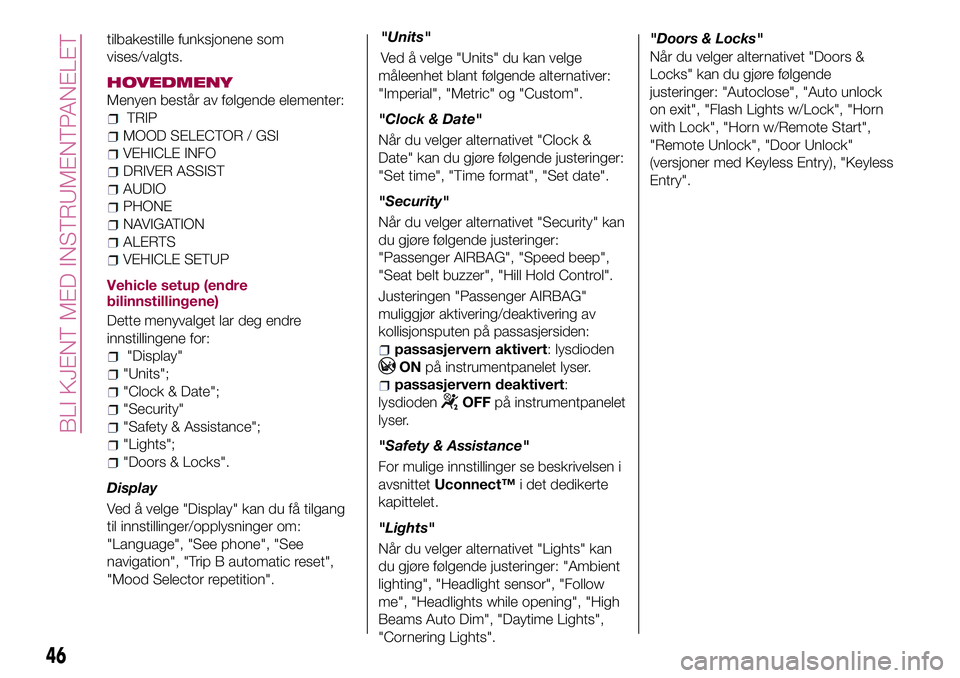

HOVEDMENY
Menyen består av følgende elementer:
TRIP
MOOD SELECTOR / GSI
VEHICLE INFO
DRIVER ASSIST
AUDIO
PHONE
NAVIGATION
ALERTS
VEHICLE SETUP
Vehicle setup (endre
bilinnstillingene)
Dette menyvalget lar deg endre
innstillingene for:
"Display"
"Units";
"Clock & Date";
"Security"
"Safety & Assistance";
"Lights";
"Doors & Locks".
Display
Ved å velge "Display" kan du få tilgang
til innstillinger/opplysninger om:
"Language", "See phone", "See
navigation", "Trip B automatic reset",
"Mood Selector repetition"."Units"
Ved å velge "Units" du kan velge
måleenhet blant følgende alternativer:
"Imperial", "Metric" og "Custom".
"Clock & Date"
Når du velger alternativet "Clock &
Date" kan du gjøre følgende justeringer:
"Set time", "Time format", "Set date".
"Security"
Når du velger alternativet "Security" kan
du gjøre følgende justeringer:
"Passenger AIRBAG", "Speed beep",
"Seat belt buzzer", "Hill Hold Control".
Justeringen "Passenger AIRBAG"
muliggjør aktivering/deaktivering av
kollisjonsputen på passasjersiden:
passasjervern aktivert: lysdioden
ONpå instrumentpanelet lyser.
passasjervern deaktivert:
lysdioden
OFFpå instrumentpanelet
lyser.
"Safety & Assistance"
For mulige innstillinger se beskrivelsen i
avsnittetUconnect™i det dedikerte
kapittelet.
"Lights"
Når du velger alternativet "Lights" kan
du gjøre følgende justeringer: "Ambient
lighting", "Headlight sensor", "Follow
me", "Headlights while opening", "High
Beams Auto Dim", "Daytime Lights",
"Cornering Lights"."Doors & Locks"
Når du velger alternativet "Doors &
Locks" kan du gjøre følgende
justeringer: "Autoclose", "Auto unlock
on exit", "Flash Lights w/Lock", "Horn
with Lock", "Horn w/Remote Start",
"Remote Unlock", "Door Unlock"
(versjoner med Keyless Entry), "Keyless
Entry".
46
BLI KJENT MED INSTRUMENTPANELET

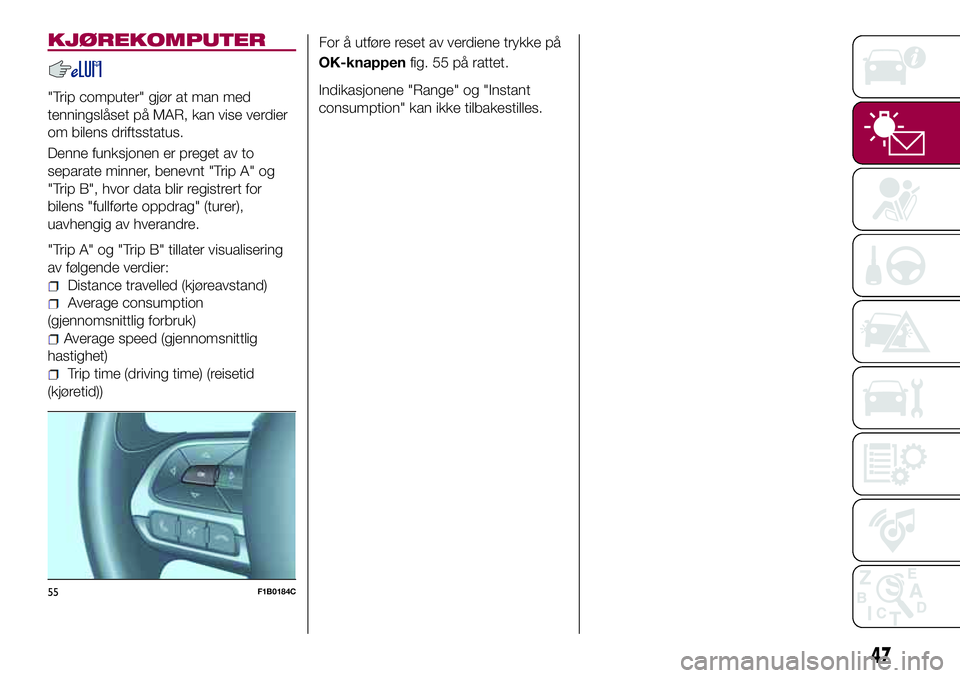

KJØREKOMPUTER
"Trip computer" gjør at man med
tenningslåset på MAR, kan vise verdier
om bilens driftsstatus.
Denne funksjonen er preget av to
separate minner, benevnt "Trip A" og
"Trip B", hvor data blir registrert for
bilens "fullførte oppdrag" (turer),
uavhengig av hverandre.
"Trip A" og "Trip B" tillater visualisering
av følgende verdier:
Distance travelled (kjøreavstand)
Average consumption
(gjennomsnittlig forbruk)
Average speed (gjennomsnittlig
hastighet)
Trip time (driving time) (reisetid
(kjøretid))For å utføre reset av verdiene trykke på
OK-knappenfig. 55 på rattet.
Indikasjonene "Range" og "Instant
consumption" kan ikke tilbakestilles.
55F1B0184C
47

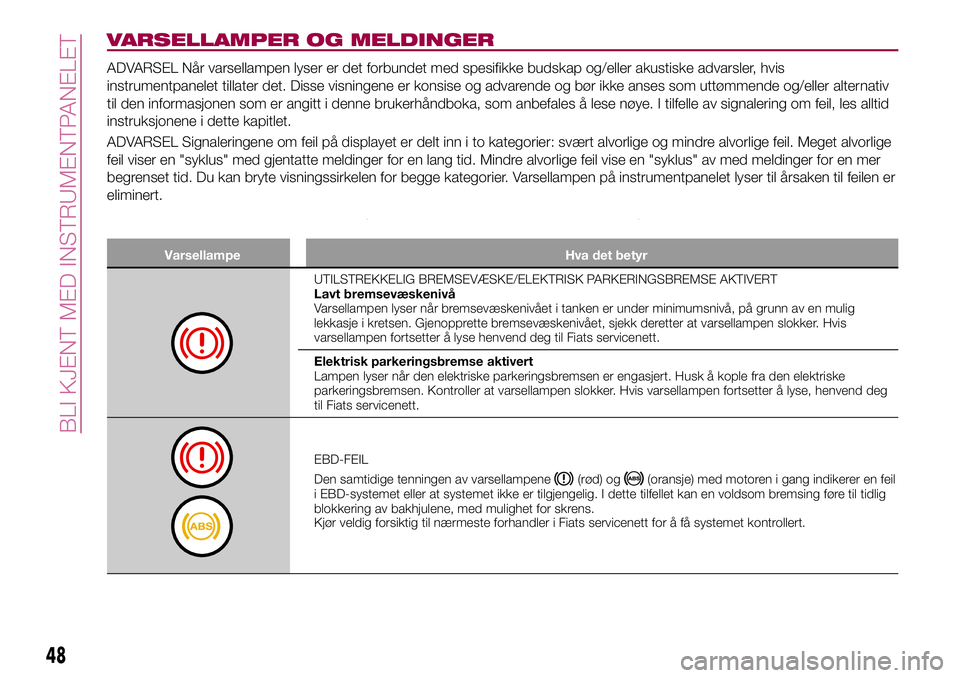

VARSELLAMPER OG MELDINGER
ADVARSEL Når varsellampen lyser er det forbundet med spesifikke budskap og/eller akustiske advarsler, hvis
instrumentpanelet tillater det. Disse visningene er konsise og advarende og bør ikke anses som uttømmende og/eller alternativ
til den informasjonen som er angitt i denne brukerhåndboka, som anbefales å lese nøye. I tilfelle av signalering om feil, les alltid
instruksjonene i dette kapitlet.
ADVARSEL Signaleringene om feil på displayet er delt inn i to kategorier: svært alvorlige og mindre alvorlige feil. Meget alvorlige
feil viser en "syklus" med gjentatte meldinger for en lang tid. Mindre alvorlige feil vise en "syklus" av med meldinger for en mer
begrenset tid. Du kan bryte visningssirkelen for begge kategorier. Varsellampen på instrumentpanelet lyser til årsaken til feilen er
eliminert.
Varsellampe Hva det betyr
UTILSTREKKELIG BREMSEVÆSKE/ELEKTRISK PARKERINGSBREMSE AKTIVERT
Lavt bremsevæskenivå
Varsellampen lyser når bremsevæskenivået i tanken er under minimumsnivå, på grunn av en mulig
lekkasje i kretsen. Gjenopprette bremsevæskenivået, sjekk deretter at varsellampen slokker. Hvis
varsellampen fortsetter å lyse henvend deg til Fiats servicenett.
Elektrisk parkeringsbremse aktivert
Lampen lyser når den elektriske parkeringsbremsen er engasjert. Husk å kople fra den elektriske
parkeringsbremsen. Kontroller at varsellampen slokker. Hvis varsellampen fortsetter å lyse, henvend deg
til Fiats servicenett.
EBD-FEIL
Den samtidige tenningen av varsellampene
(rød) og(oransje) med motoren i gang indikerer en feil
i EBD-systemet eller at systemet ikke er tilgjengelig. I dette tilfellet kan en voldsom bremsing føre til tidlig
blokkering av bakhjulene, med mulighet for skrens.
Kjør veldig forsiktig til nærmeste forhandler i Fiats servicenett for å få systemet kontrollert.
48
