FIAT 500X 2017 Drift- og vedlikeholdshåndbok (in Norwegian)

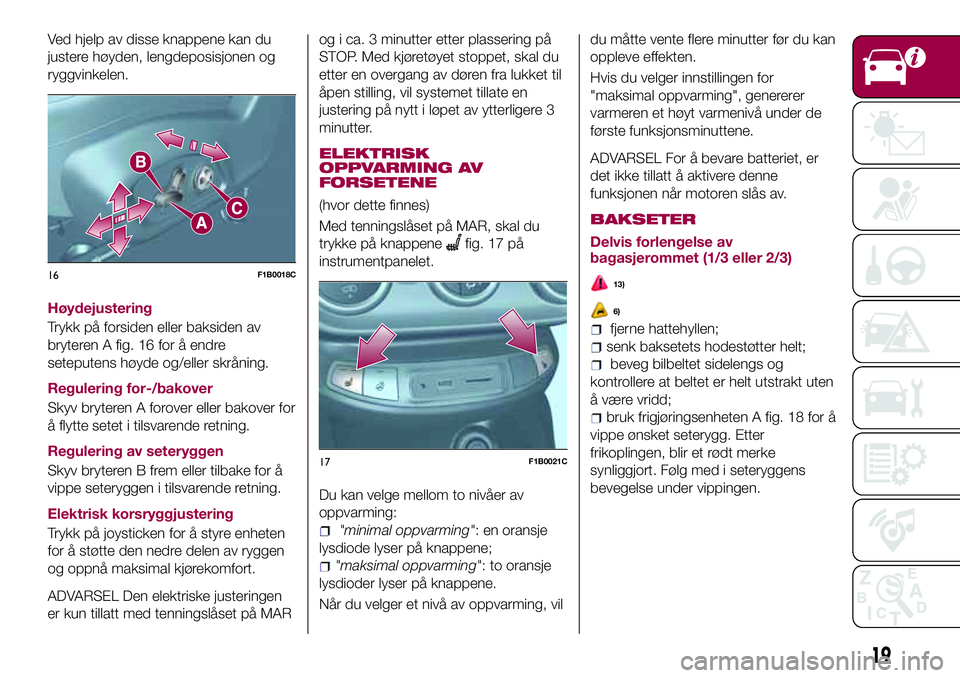

Ved hjelp av disse knappene kan du
justere høyden, lengdeposisjonen og
ryggvinkelen.
Høydejustering
Trykk på forsiden eller baksiden av
bryteren A fig. 16 for å endre
seteputens høyde og/eller skråning.
Regulering for-/bakover
Skyv bryteren A forover eller bakover for
å flytte setet i tilsvarende retning.
Regulering av seteryggen
Skyv bryteren B frem eller tilbake for å
vippe seteryggen i tilsvarende retning.
Elektrisk korsryggjustering
Trykk på joysticken for å styre enheten
for å støtte den nedre delen av ryggen
og oppnå maksimal kjørekomfort.
ADVARSEL Den elektriske justeringen
er kun tillatt med tenningslåset på MARog i ca. 3 minutter etter plassering på
STOP. Med kjøretøyet stoppet, skal du
etter en overgang av døren fra lukket til
åpen stilling, vil systemet tillate en
justering på nytt i løpet av ytterligere 3
minutter.
ELEKTRISK
OPPVARMING AV
FORSETENE
(hvor dette finnes)
Med tenningslåset på MAR, skal du
trykke på knappene
fig. 17 på
instrumentpanelet.
Du kan velge mellom to nivåer av
oppvarming:
"minimal oppvarming": en oransje
lysdiode lyser på knappene;
"maksimal oppvarming": to oransje
lysdioder lyser på knappene.
Når du velger et nivå av oppvarming, vildu måtte vente flere minutter før du kan
oppleve effekten.
Hvis du velger innstillingen for
"maksimal oppvarming", genererer
varmeren et høyt varmenivå under de
første funksjonsminuttene.
ADVARSEL For å bevare batteriet, er
det ikke tillatt å aktivere denne
funksjonen når motoren slås av.
BAKSETER
Delvis forlengelse av
bagasjerommet (1/3 eller 2/3)
13)
6)
fjerne hattehyllen;
senk baksetets hodestøtter helt;
beveg bilbeltet sidelengs og
kontrollere at beltet er helt utstrakt uten
å være vridd;
bruk frigjøringsenheten A fig. 18 for å
vippe ønsket seterygg. Etter
frikoplingen, blir et rødt merke
synliggjort. Følg med i seteryggens
bevegelse under vippingen.
16F1B0018C
17F1B0021C
19

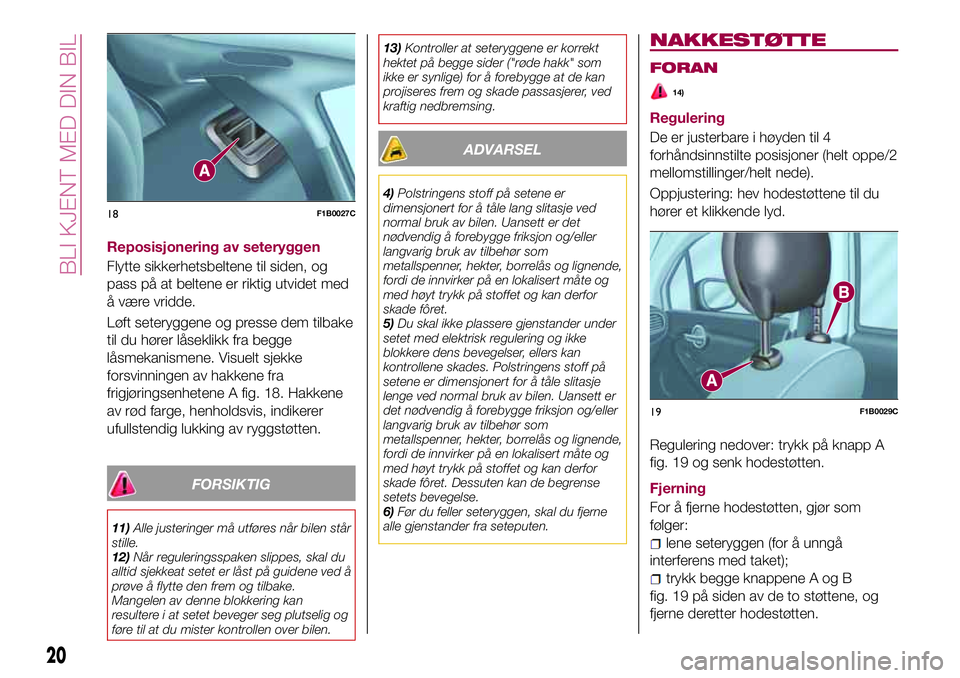

Reposisjonering av seteryggen
Flytte sikkerhetsbeltene til siden, og
pass på at beltene er riktig utvidet med
å være vridde.
Løft seteryggene og presse dem tilbake
til du hører låseklikk fra begge
låsmekanismene. Visuelt sjekke
forsvinningen av hakkene fra
frigjøringsenhetene A fig. 18. Hakkene
av rød farge, henholdsvis, indikerer
ufullstendig lukking av ryggstøtten.
FORSIKTIG
11)Alle justeringer må utføres når bilen står
stille.
12)Når reguleringsspaken slippes, skal du
alltid sjekkeat setet er låst på guidene ved å
prøve å flytte den frem og tilbake.
Mangelen av denne blokkering kan
resultere i at setet beveger seg plutselig og
føre til at du mister kontrollen over bilen.13)Kontroller at seteryggene er korrekt
hektet på begge sider ("røde hakk" som
ikke er synlige) for å forebygge at de kan
projiseres frem og skade passasjerer, ved
kraftig nedbremsing.
ADVARSEL
4)Polstringens stoff på setene er
dimensjonert for å tåle lang slitasje ved
normal bruk av bilen. Uansett er det
nødvendig å forebygge friksjon og/eller
langvarig bruk av tilbehør som
metallspenner, hekter, borrelås og lignende,
fordi de innvirker på en lokalisert måte og
med høyt trykk på stoffet og kan derfor
skade fôret.
5)Du skal ikke plassere gjenstander under
setet med elektrisk regulering og ikke
blokkere dens bevegelser, ellers kan
kontrollene skades. Polstringens stoff på
setene er dimensjonert for å tåle slitasje
lenge ved normal bruk av bilen. Uansett er
det nødvendig å forebygge friksjon og/eller
langvarig bruk av tilbehør som
metallspenner, hekter, borrelås og lignende,
fordi de innvirker på en lokalisert måte og
med høyt trykk på stoffet og kan derfor
skade fôret. Dessuten kan de begrense
setets bevegelse.
6)Før du feller seteryggen, skal du fjerne
alle gjenstander fra seteputen.
NAKKESTØTTE
FORAN
14)
Regulering
De er justerbare i høyden til 4
forhåndsinnstilte posisjoner (helt oppe/2
mellomstillinger/helt nede).
Oppjustering: hev hodestøttene til du
hører et klikkende lyd.
Regulering nedover: trykk på knapp A
fig. 19 og senk hodestøtten.
Fjerning
For å fjerne hodestøtten, gjør som
følger:
lene seteryggen (for å unngå
interferens med taket);
trykk begge knappene A og B
fig. 19 på siden av de to støttene, og
fjerne deretter hodestøtten.
18F1B0027C
19F1B0029C
20
BLI KJENT MED DIN BIL

ADVARSEL Hodestøttene, da de har
fjernets, må alltid være riktig plassert før
normal bruk av bilen.

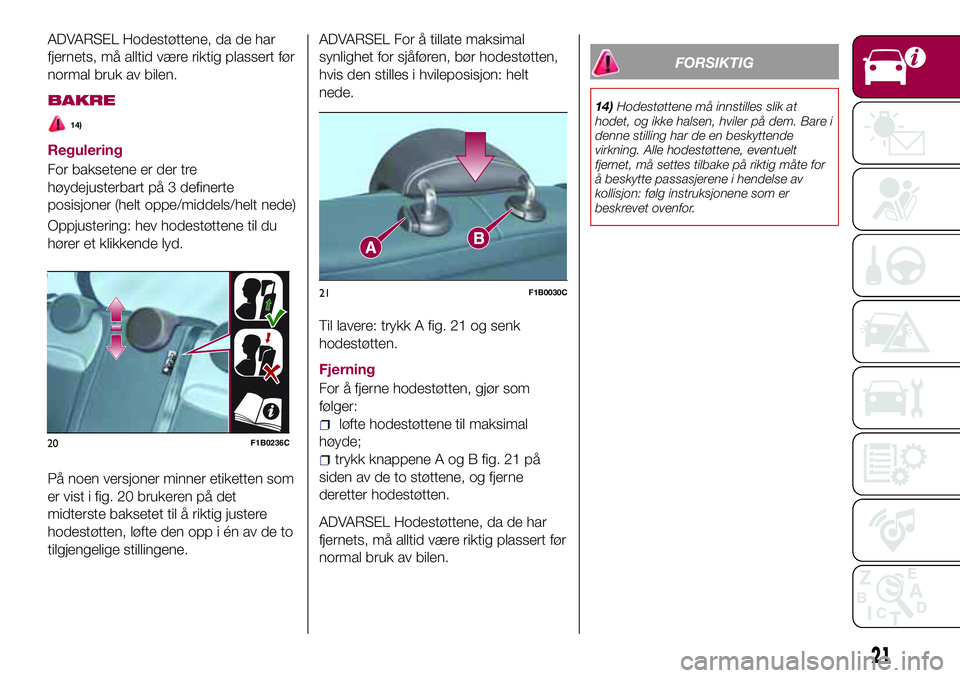

BAKRE
14)
Regulering
For baksetene er der tre
høydejusterbart på 3 definerte
posisjoner (helt oppe/middels/helt nede)
Oppjustering: hev hodestøttene til du
hører et klikkende lyd.
På noen versjoner minner etiketten som
er vist i fig. 20 brukeren på det
midterste baksetet til å riktig justere
hodestøtten, løfte den opp i én av de to
tilgjengelige stillingene.
ADVARSEL For å tillate maksimal
synlighet for sjåføren, bør hodestøtten,
hvis den stilles i hvileposisjon: helt
nede.
Til lavere: trykk A fig. 21 og senk
hodestøtten.
Fjerning
For å fjerne hodestøtten, gjør som
følger:
løfte hodestøttene til maksimal
høyde;
trykk knappene A og B fig. 21 på
siden av de to støttene, og fjerne
deretter hodestøtten.
ADVARSEL Hodestøttene, da de har
fjernets, må alltid være riktig plassert før
normal bruk av bilen.
FORSIKTIG
14)Hodestøttene må innstilles slik at
hodet, og ikke halsen, hviler på dem. Bare i
denne stilling har de en beskyttende
virkning. Alle hodestøttene, eventuelt
fjernet, må settes tilbake på riktig måte for
å beskytte passasjerene i hendelse av
kollisjon: følg instruksjonene som er
beskrevet ovenfor.
21F1B0030C
21
20F1B0236C

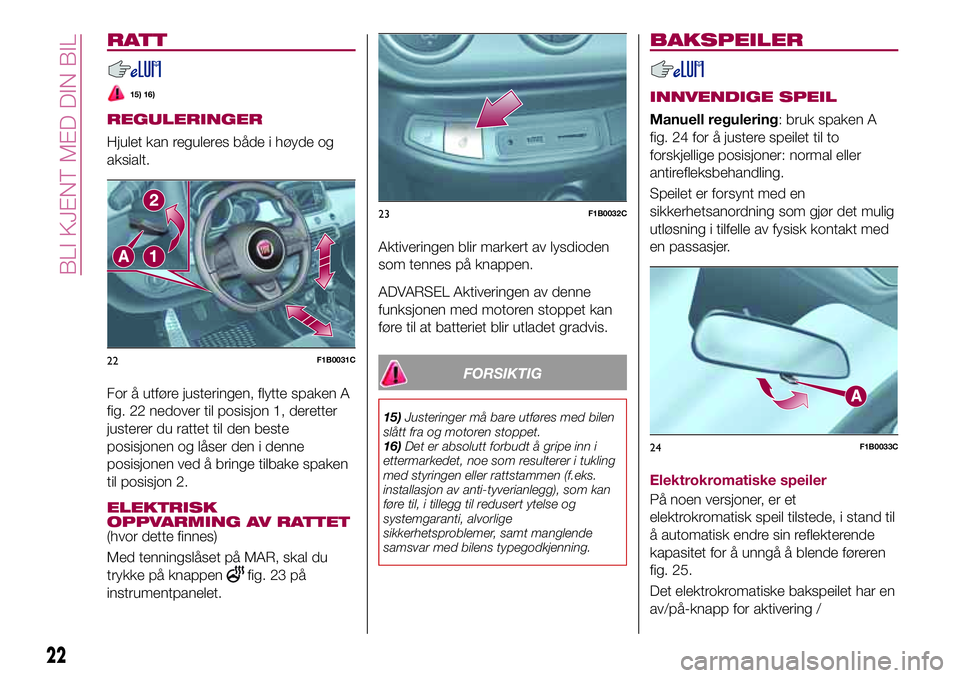

RATT
15) 16)
REGULERINGER
Hjulet kan reguleres både i høyde og
aksialt.
For å utføre justeringen, flytte spaken A
fig. 22 nedover til posisjon 1, deretter
justerer du rattet til den beste
posisjonen og låser den i denne
posisjonen ved å bringe tilbake spaken
til posisjon 2.
ELEKTRISK
OPPVARMING AV RATTET
(hvor dette finnes)
Med tenningslåset på MAR, skal du
trykke på knappen
fig. 23 på
instrumentpanelet.Aktiveringen blir markert av lysdioden
som tennes på knappen.
ADVARSEL Aktiveringen av denne
funksjonen med motoren stoppet kan
føre til at batteriet blir utladet gradvis.
FORSIKTIG
15)Justeringer må bare utføres med bilen
slått fra og motoren stoppet.
16)Det er absolutt forbudt å gripe inn i
ettermarkedet, noe som resulterer i tukling
med styringen eller rattstammen (f.eks.
installasjon av anti-tyverianlegg), som kan
føre til, i tillegg til redusert ytelse og
systemgaranti, alvorlige
sikkerhetsproblemer, samt manglende
samsvar med bilens typegodkjenning.
BAKSPEILER
INNVENDIGE SPEIL
Manuell regulering: bruk spaken A
fig. 24 for å justere speilet til to
forskjellige posisjoner: normal eller
antirefleksbehandling.
Speilet er forsynt med en
sikkerhetsanordning som gjør det mulig
utløsning i tilfelle av fysisk kontakt med
en passasjer.
Elektrokromatiske speiler
På noen versjoner, er et
elektrokromatisk speil tilstede, i stand til
å automatisk endre sin reflekterende
kapasitet for å unngå å blende føreren
fig. 25.
Det elektrokromatiske bakspeilet har en
av/på-knapp for aktivering /
22F1B0031C
23F1B0032C
24F1B0033C
22
BLI KJENT MED DIN BIL

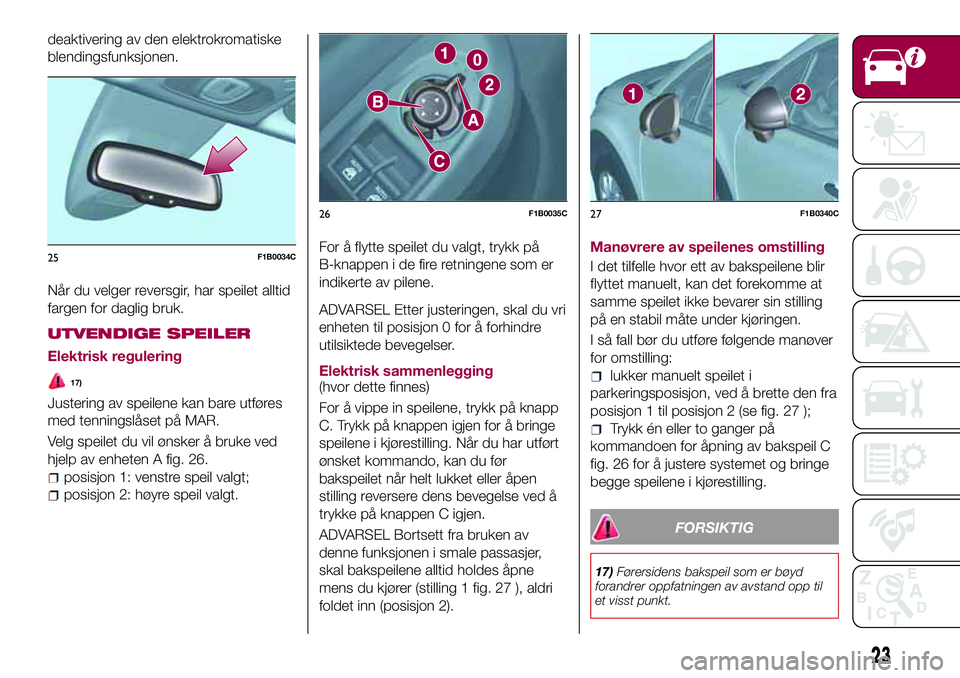

deaktivering av den elektrokromatiske
blendingsfunksjonen.
Når du velger reversgir, har speilet alltid
fargen for daglig bruk.
UTVENDIGE SPEILER
Elektrisk regulering
17)
Justering av speilene kan bare utføres
med tenningslåset på MAR.
Velg speilet du vil ønsker å bruke ved
hjelp av enheten A fig. 26.
posisjon 1: venstre speil valgt;
posisjon 2: høyre speil valgt.For å flytte speilet du valgt, trykk på
B-knappen i de fire retningene som er
indikerte av pilene.
ADVARSEL Etter justeringen, skal du vri
enheten til posisjon 0 for å forhindre
utilsiktede bevegelser.
Elektrisk sammenlegging
(hvor dette finnes)
For å vippe in speilene, trykk på knapp
C. Trykk på knappen igjen for å bringe
speilene i kjørestilling. Når du har utført
ønsket kommando, kan du før
bakspeilet når helt lukket eller åpen
stilling reversere dens bevegelse ved å
trykke på knappen C igjen.
ADVARSEL Bortsett fra bruken av
denne funksjonen i smale passasjer,
skal bakspeilene alltid holdes åpne
mens du kjører (stilling 1 fig. 27 ), aldri
foldet inn (posisjon 2).Manøvrere av speilenes omstilling
I det tilfelle hvor ett av bakspeilene blir
flyttet manuelt, kan det forekomme at
samme speilet ikke bevarer sin stilling
på en stabil måte under kjøringen.
I så fall bør du utføre følgende manøver
for omstilling:lukker manuelt speilet i
parkeringsposisjon, ved å brette den fra
posisjon 1 til posisjon 2 (se fig. 27 );
Trykk én eller to ganger på
kommandoen for åpning av bakspeil C
fig. 26 for å justere systemet og bringe
begge speilene i kjørestilling.
FORSIKTIG
17)Førersidens bakspeil som er bøyd
forandrer oppfatningen av avstand opp til
et visst punkt.
25F1B0034C
26F1B0035C27F1B0340C
23

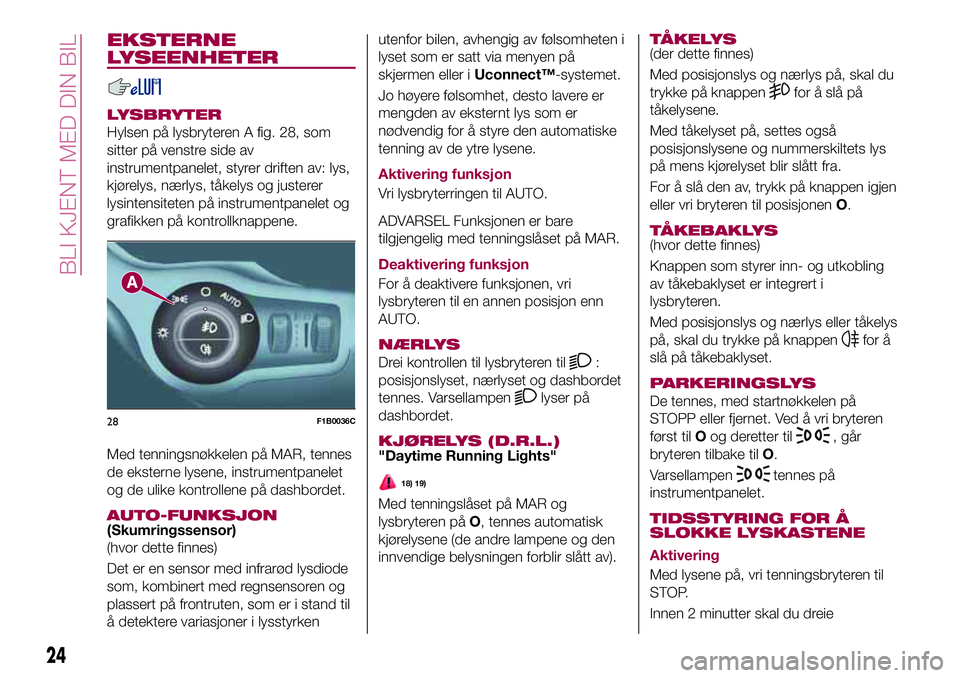

EKSTERNE
LYSEENHETER
LYSBRYTER
Hylsen på lysbryteren A fig. 28, som
sitter på venstre side av
instrumentpanelet, styrer driften av: lys,
kjørelys, nærlys, tåkelys og justerer
lysintensiteten på instrumentpanelet og
grafikken på kontrollknappene.
Med tenningsnøkkelen på MAR, tennes
de eksterne lysene, instrumentpanelet
og de ulike kontrollene på dashbordet.
AUTO-FUNKSJON(Skumringssensor)
(hvor dette finnes)
Det er en sensor med infrarød lysdiode
som, kombinert med regnsensoren og
plassert på frontruten, som er i stand til
å detektere variasjoner i lysstyrkenutenfor bilen, avhengig av følsomheten i
lyset som er satt via menyen på
skjermen eller iUconnect™-systemet.
Jo høyere følsomhet, desto lavere er
mengden av eksternt lys som er
nødvendig for å styre den automatiske
tenning av de ytre lysene.
Aktivering funksjon
Vri lysbryterringen til AUTO.
ADVARSEL Funksjonen er bare
tilgjengelig med tenningslåset på MAR.
Deaktivering funksjon
For å deaktivere funksjonen, vri
lysbryteren til en annen posisjon enn
AUTO.
NÆRLYS
Drei kontrollen til lysbryteren til:
posisjonslyset, nærlyset og dashbordet
tennes. Varsellampen
lyser på
dashbordet.
KJØRELYS (D.R.L.)"Daytime Running Lights"
18) 19)
Med tenningslåset på MAR og
lysbryteren påO, tennes automatisk
kjørelysene (de andre lampene og den
innvendige belysningen forblir slått av).
TÅKELYS(der dette finnes)
Med posisjonslys og nærlys på, skal du
trykke på knappen
for å slå på
tåkelysene.
Med tåkelyset på, settes også
posisjonslysene og nummerskiltets lys
på mens kjørelyset blir slått fra.
For å slå den av, trykk på knappen igjen
eller vri bryteren til posisjonenO.
TÅKEBAKLYS(hvor dette finnes)
Knappen som styrer inn- og utkobling
av tåkebaklyset er integrert i
lysbryteren.
Med posisjonslys og nærlys eller tåkelys
på, skal du trykke på knappen
for å
slå på tåkebaklyset.
PARKERINGSLYS
De tennes, med startnøkkelen på
STOPP eller fjernet. Ved å vri bryteren
først tilOog deretter til
, går
bryteren tilbake tilO.
Varsellampen
tennes på
instrumentpanelet.
TIDSSTYRING FOR Å
SLOKKE LYSKASTENE
Aktivering
Med lysene på, vri tenningsbryteren til
STOP.
Innen 2 minutter skal du dreie
28F1B0036C
24
BLI KJENT MED DIN BIL

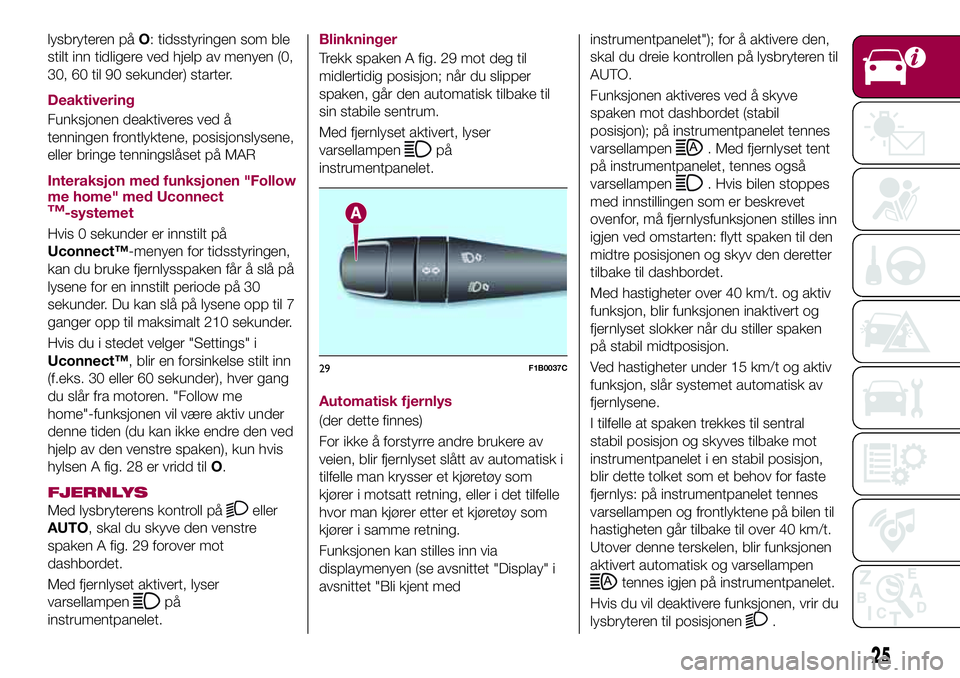

lysbryteren påO: tidsstyringen som ble
stilt inn tidligere ved hjelp av menyen (0,
30, 60 til 90 sekunder) starter.
Deaktivering
Funksjonen deaktiveres ved å
tenningen frontlyktene, posisjonslysene,
eller bringe tenningslåset på MAR
Interaksjon med funksjonen "Follow
me home" med Uconnect
TM-systemet
Hvis 0 sekunder er innstilt på
Uconnect™-menyen for tidsstyringen,
kan du bruke fjernlysspaken får å slå på
lysene for en innstilt periode på 30
sekunder. Du kan slå på lysene opp til 7
ganger opp til maksimalt 210 sekunder.
Hvis du i stedet velger "Settings" i
Uconnect™, blir en forsinkelse stilt inn
(f.eks. 30 eller 60 sekunder), hver gang
du slår fra motoren. "Follow me
home"-funksjonen vil være aktiv under
denne tiden (du kan ikke endre den ved
hjelp av den venstre spaken), kun hvis
hylsen A fig. 28 er vridd tilO.
FJERNLYS
Med lysbryterens kontroll påeller
AUTO, skal du skyve den venstre
spaken A fig. 29 forover mot
dashbordet.
Med fjernlyset aktivert, lyser
varsellampen
på
instrumentpanelet.Blinkninger
Trekk spaken A fig. 29 mot deg til
midlertidig posisjon; når du slipper
spaken, går den automatisk tilbake til
sin stabile sentrum.
Med fjernlyset aktivert, lyser
varsellampen
på
instrumentpanelet.
Automatisk fjernlys
(der dette finnes)
For ikke å forstyrre andre brukere av
veien, blir fjernlyset slått av automatisk i
tilfelle man krysser et kjøretøy som
kjører i motsatt retning, eller i det tilfelle
hvor man kjører etter et kjøretøy som
kjører i samme retning.
Funksjonen kan stilles inn via
displaymenyen (se avsnittet "Display" i
avsnittet "Bli kjent medinstrumentpanelet"); for å aktivere den,
skal du dreie kontrollen på lysbryteren til
AUTO.
Funksjonen aktiveres ved å skyve
spaken mot dashbordet (stabil
posisjon); på instrumentpanelet tennes
varsellampen. Med fjernlyset tent
på instrumentpanelet, tennes også
varsellampen
. Hvis bilen stoppes
med innstillingen som er beskrevet
ovenfor, må fjernlysfunksjonen stilles inn
igjen ved omstarten: flytt spaken til den
midtre posisjonen og skyv den deretter
tilbake til dashbordet.
Med hastigheter over 40 km/t. og aktiv
funksjon, blir funksjonen inaktivert og
fjernlyset slokker når du stiller spaken
på stabil midtposisjon.
Ved hastigheter under 15 km/t og aktiv
funksjon, slår systemet automatisk av
fjernlysene.
I tilfelle at spaken trekkes til sentral
stabil posisjon og skyves tilbake mot
instrumentpanelet i en stabil posisjon,
blir dette tolket som et behov for faste
fjernlys: på instrumentpanelet tennes
varsellampen og frontlyktene på bilen til
hastigheten går tilbake til over 40 km/t.
Utover denne terskelen, blir funksjonen
aktivert automatisk og varsellampen
tennes igjen på instrumentpanelet.
Hvis du vil deaktivere funksjonen, vrir du
lysbryteren til posisjonen
.
29F1B0037C
25

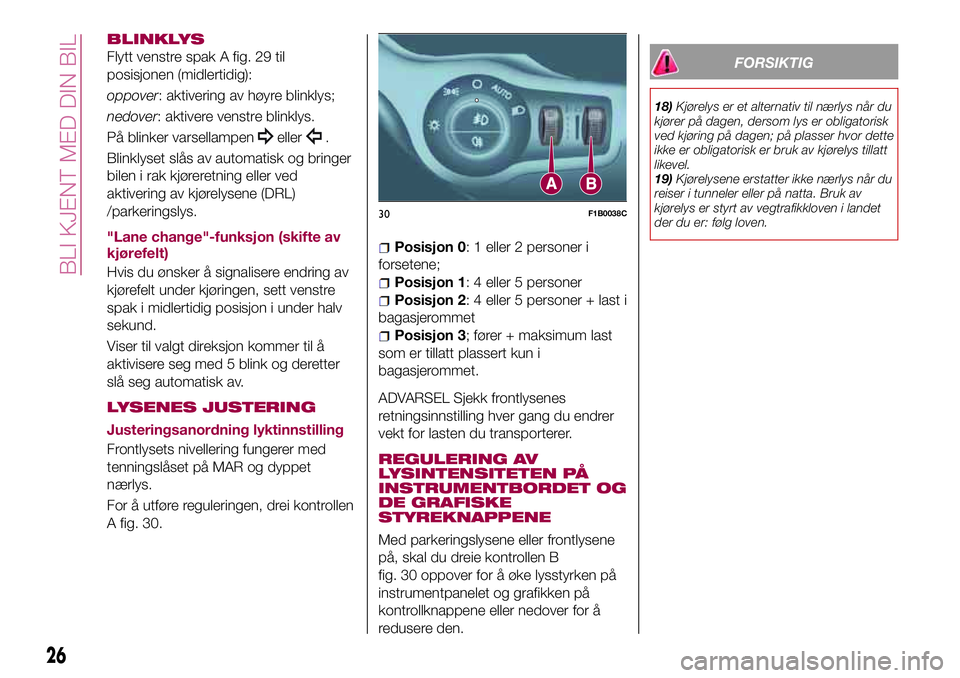

BLINKLYS
Flytt venstre spak A fig. 29 til
posisjonen (midlertidig):
oppover: aktivering av høyre blinklys;
nedover: aktivere venstre blinklys.
På blinker varsellampen
eller.
Blinklyset slås av automatisk og bringer
bilen i rak kjøreretning eller ved
aktivering av kjørelysene (DRL)
/parkeringslys.
"Lane change"-funksjon (skifte av
kjørefelt)
Hvis du ønsker å signalisere endring av
kjørefelt under kjøringen, sett venstre
spak i midlertidig posisjon i under halv
sekund.
Viser til valgt direksjon kommer til å
aktivisere seg med 5 blink og deretter
slå seg automatisk av.
LYSENES JUSTERING
Justeringsanordning lyktinnstilling
Frontlysets nivellering fungerer med
tenningslåset på MAR og dyppet
nærlys.
For å utføre reguleringen, drei kontrollen
A fig. 30.
Posisjon 0: 1 eller 2 personer i
forsetene;
Posisjon 1: 4 eller 5 personer
Posisjon 2: 4 eller 5 personer + last i
bagasjerommet
Posisjon 3; fører + maksimum last
som er tillatt plassert kun i
bagasjerommet.
ADVARSEL Sjekk frontlysenes
retningsinnstilling hver gang du endrer
vekt for lasten du transporterer.
REGULERING AV
LYSINTENSITETEN PÅ
INSTRUMENTBORDET OG
DE GRAFISKE
STYREKNAPPENE
Med parkeringslysene eller frontlysene
på, skal du dreie kontrollen B
fig. 30 oppover for å øke lysstyrken på
instrumentpanelet og grafikken på
kontrollknappene eller nedover for å
redusere den.
FORSIKTIG
18)Kjørelys er et alternativ til nærlys når du
kjører på dagen, dersom lys er obligatorisk
ved kjøring på dagen; på plasser hvor dette
ikke er obligatorisk er bruk av kjørelys tillatt
likevel.
19)Kjørelysene erstatter ikke nærlys når du
reiser i tunneler eller på natta. Bruk av
kjørelys er styrt av vegtrafikkloven i landet
der du er: følg loven.
30F1B0038C
26
BLI KJENT MED DIN BIL

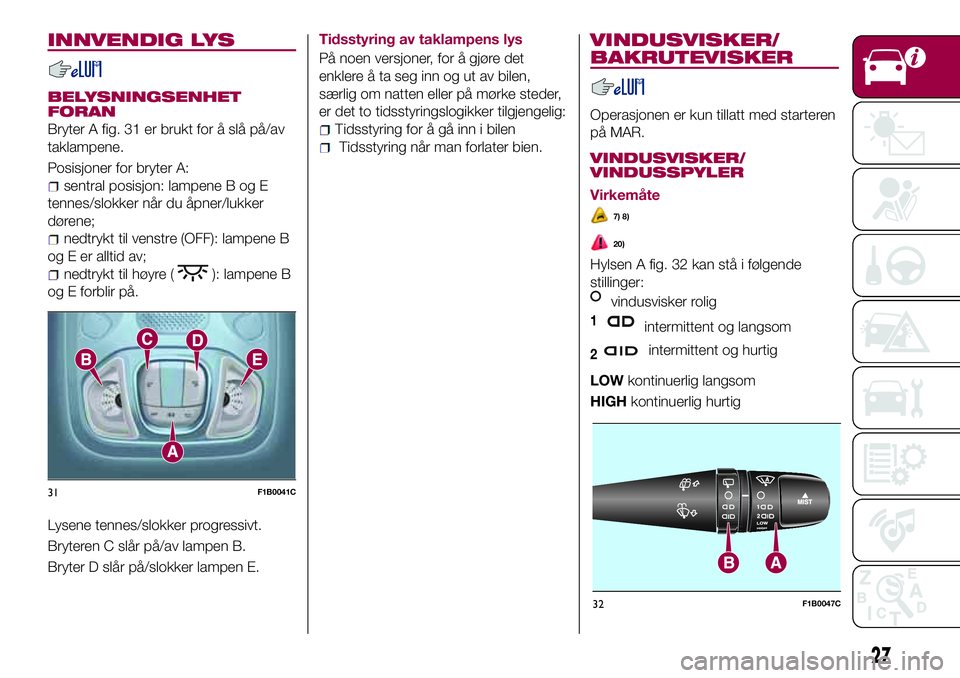

INNVENDIG LYS
BELYSNINGSENHET
FORAN
Bryter A fig. 31 er brukt for å slå på/av
taklampene.
Posisjoner for bryter A:
sentral posisjon: lampene B og E
tennes/slokker når du åpner/lukker
dørene;
nedtrykt til venstre (OFF): lampene B
og E er alltid av;
nedtrykt til høyre (): lampene B
og E forblir på.
Lysene tennes/slokker progressivt.
Bryteren C slår på/av lampen B.
Bryter D slår på/slokker lampen E.Tidsstyring av taklampens lys
På noen versjoner, for å gjøre det
enklere å ta seg inn og ut av bilen,
særlig om natten eller på mørke steder,
er det to tidsstyringslogikker tilgjengelig:
Tidsstyring for å gå inn i bilen
Tidsstyring når man forlater bien.
VINDUSVISKER/
BAKRUTEVISKER
Operasjonen er kun tillatt med starteren
på MAR.
VINDUSVISKER/
VINDUSSPYLER
Virkemåte
7) 8)
20)
Hylsen A fig. 32 kan stå i følgende
stillinger:
vindusvisker rolig
1intermittent og langsom
2intermittent og hurtig
LOWkontinuerlig langsom
HIGHkontinuerlig hurtig
31F1B0041C
27
MIST1
2LO
WH
I
GH
A
32F1B0047C

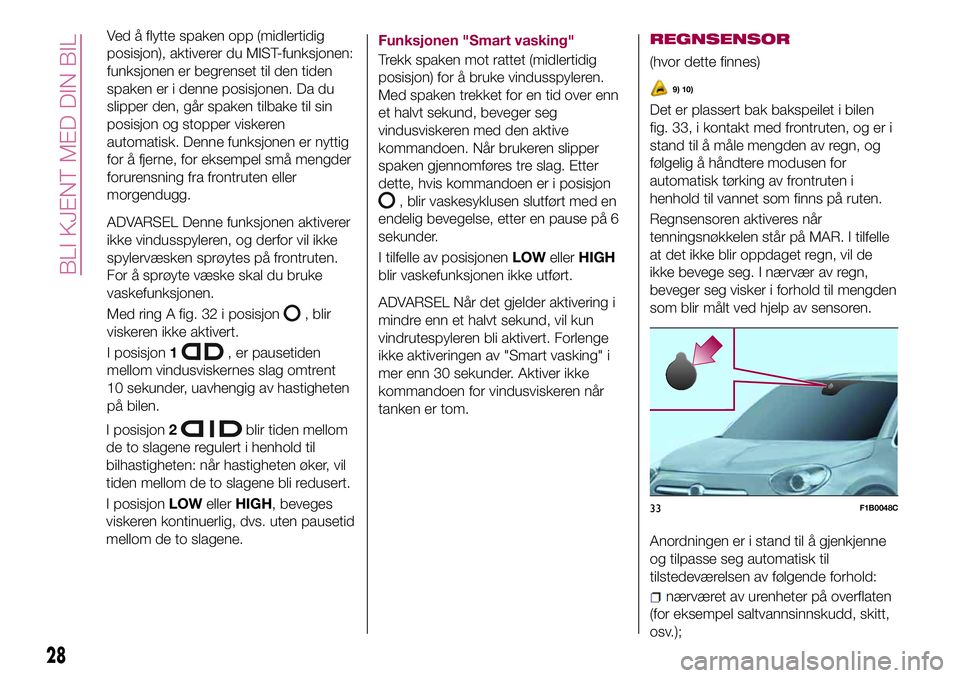

Ved å flytte spaken opp (midlertidig
posisjon), aktiverer du MIST-funksjonen:
funksjonen er begrenset til den tiden
spaken er i denne posisjonen. Da du
slipper den, går spaken tilbake til sin
posisjon og stopper viskeren
automatisk. Denne funksjonen er nyttig
for å fjerne, for eksempel små mengder
forurensning fra frontruten eller
morgendugg.
ADVARSEL Denne funksjonen aktiverer
ikke vindusspyleren, og derfor vil ikke
spylervæsken sprøytes på frontruten.
For å sprøyte væske skal du bruke
vaskefunksjonen.
Med ring A fig. 32 i posisjon, blir
viskeren ikke aktivert.
I posisjon1
, er pausetiden
mellom vindusviskernes slag omtrent
10 sekunder, uavhengig av hastigheten
på bilen.
I posisjon2
blir tiden mellom
de to slagene regulert i henhold til
bilhastigheten: når hastigheten øker, vil
tiden mellom de to slagene bli redusert.
I posisjonLOWellerHIGH, beveges
viskeren kontinuerlig, dvs. uten pausetid
mellom de to slagene.Funksjonen "Smart vasking"
Trekk spaken mot rattet (midlertidig
posisjon) for å bruke vindusspyleren.
Med spaken trekket for en tid over enn
et halvt sekund, beveger seg
vindusviskeren med den aktive
kommandoen. Når brukeren slipper
spaken gjennomføres tre slag. Etter
dette, hvis kommandoen er i posisjon
, blir vaskesyklusen slutført med en
endelig bevegelse, etter en pause på 6
sekunder.
I tilfelle av posisjonenLOWellerHIGH
blir vaskefunksjonen ikke utført.
ADVARSEL Når det gjelder aktivering i
mindre enn et halvt sekund, vil kun
vindrutespyleren bli aktivert. Forlenge
ikke aktiveringen av "Smart vasking" i
mer enn 30 sekunder. Aktiver ikke
kommandoen for vindusviskeren når
tanken er tom.REGNSENSOR
(hvor dette finnes)
9) 10)
Det er plassert bak bakspeilet i bilen
fig. 33, i kontakt med frontruten, og er i
stand til å måle mengden av regn, og
følgelig å håndtere modusen for
automatisk tørking av frontruten i
henhold til vannet som finns på ruten.
Regnsensoren aktiveres når
tenningsnøkkelen står på MAR. I tilfelle
at det ikke blir oppdaget regn, vil de
ikke bevege seg. I nærvær av regn,
beveger seg visker i forhold til mengden
som blir målt ved hjelp av sensoren.
Anordningen er i stand til å gjenkjenne
og tilpasse seg automatisk til
tilstedeværelsen av følgende forhold:
33F1B0048C
28
BLI KJENT MED DIN BIL
nærværet av urenheter på overflaten
(for eksempel saltvannsinnskudd, skitt,
osv.);
