ISOFIX-KINDERZITJE
MONTEREN
84) 85) 86) 87) 88)
De buitenste achterstoelen van het
voertuig zijn uitgerust met ISOFIX-
bevestigingen, voor het snel, eenvoudig
en veilig bevestigen van kinderzitjes.
Met het ISOFIX-systeem kunnen
ISOFIX-kinderzitjes gemonteerd
worden, zonder het gebruik van de
veiligheidsgordels van het voertuig,
maar door het kinderzitje rechtstreeks
vast te maken aan de drie op het
voertuig aanwezige
bevestigingspunten.
ISOFIX kinderzitjes en conventionele
kinderzitjes kunnen in hetzelfde voertuig
op verschillende stoelen worden
gemonteerd.
Om een ISOFIX-kinderzitje te monteren,
de twee metalen verankeringen A fig.
78 vastmaken die tussen de rugleuning
en de zitting van de achterstoel zitten,
daarna de bovenste gordel (geleverd bij
het kinderzitje) vastmaken aan het
speciale bevestigingspunt B fig. 79 dat
zich onderaan achter de rugleuning
bevindt.
fig. 80 een voorbeeld van een
Universeel ISOFIX-kinderzitje voor
gewichtsgroep 1.BELANGRIJK De fig. 80 is indicatief en
dient slechts ter illustratie van de
montage. Monteer het kinderzitje
overeenkomstig de aanwijzingen, die
bijgesloten moeten zijn.
78F1B0114C
79F1B0115C80F1B0116C
81F1B0117C
99

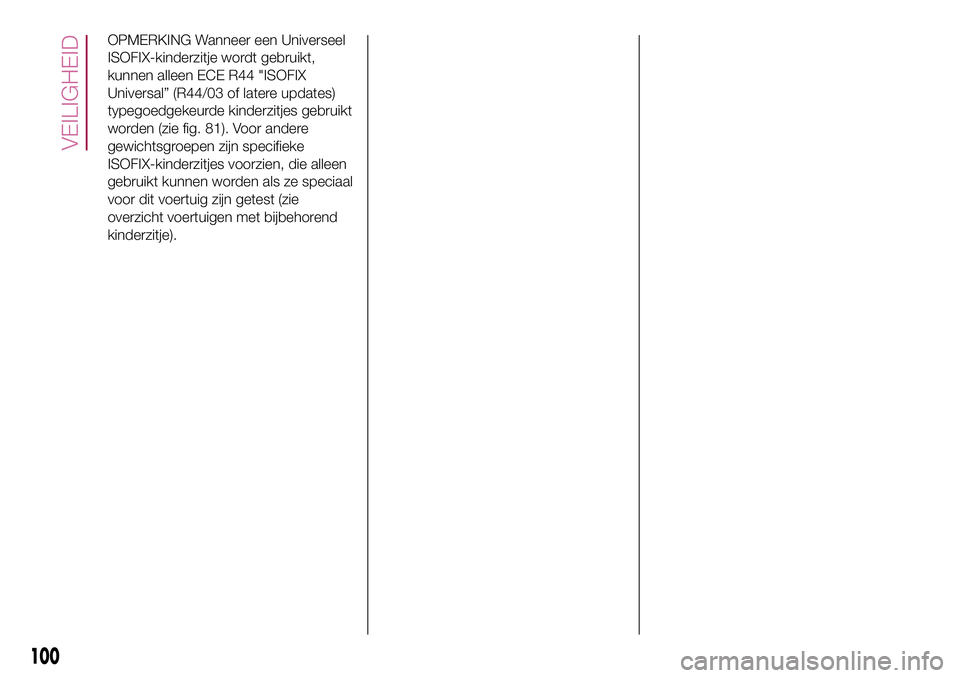

OPMERKING Wanneer een Universeel
ISOFIX-kinderzitje wordt gebruikt,
kunnen alleen ECE R44 "ISOFIX
Universal” (R44/03 of latere updates)
typegoedgekeurde kinderzitjes gebruikt
worden (zie fig. 81). Voor andere
gewichtsgroepen zijn specifieke
ISOFIX-kinderzitjes voorzien, die alleen
gebruikt kunnen worden als ze speciaal
voor dit voertuig zijn getest (zie
overzicht voertuigen met bijbehorend
kinderzitje).
100
VEILIGHEID

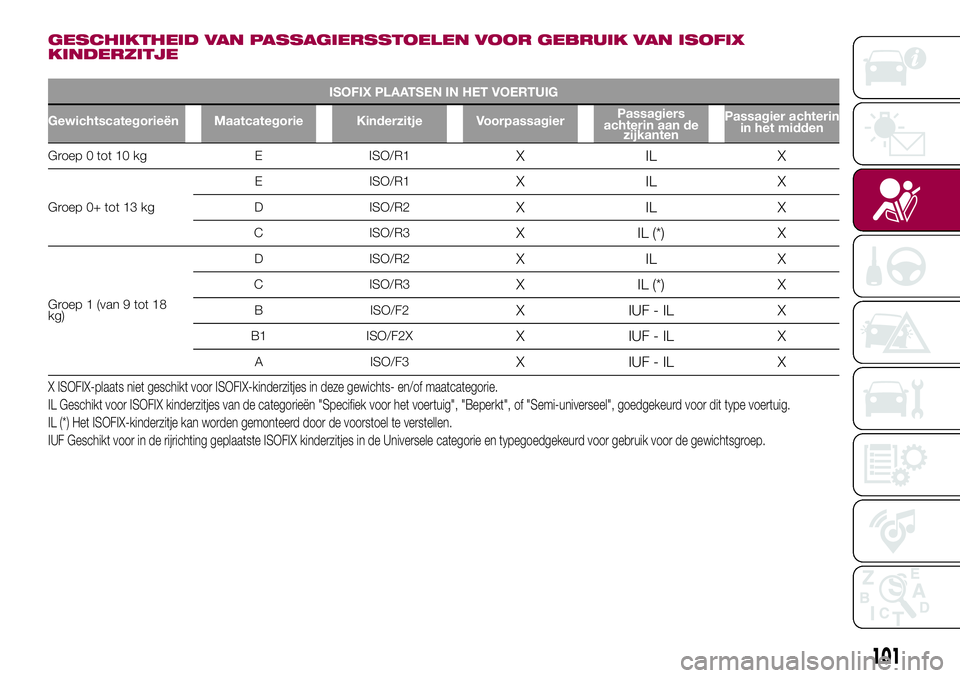

GESCHIKTHEID VAN PASSAGIERSSTOELEN VOOR GEBRUIK VAN ISOFIX
KINDERZITJE
ISOFIX PLAATSEN IN HET VOERTUIG
Gewichtscategorieën Maatcategorie Kinderzitje VoorpassagierPassagiers
achterin aan de
zijkantenPassagier achterin
in het midden
Groep 0 tot 10 kg E ISO/R1XILX
Groep 0+ tot 13 kgE ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Groep 1 (van 9 tot 18
kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2X IUF-IL X
B1 ISO/F2XX IUF-IL X
A ISO/F3X IUF-IL X
X ISOFIX-plaats niet geschikt voor ISOFIX-kinderzitjes in deze gewichts- en/of maatcategorie.
IL Geschikt voor ISOFIX kinderzitjes van de categorieën "Specifiek voor het voertuig", "Beperkt", of "Semi-universeel", goedgekeurd voor dit typevoertuig.
IL (*) Het ISOFIX-kinderzitje kan worden gemonteerd door de voorstoel te verstellen.
IUF Geschikt voor in de rijrichting geplaatste ISOFIX kinderzitjes in de Universele categorie en typegoedgekeurd voor gebruik voor de gewichtsgroep.
101

GESCHIKTHEID VAN
PASSAGIERSSTOELEN
VOOR GEBRUIK VAN
i-Size KINDERZITJE
De buitenste achterstoelen van het
voertuig zijn typegoedgekeurd voor de
geavanceerde i-Size kinderzitjes.
Deze kinderzitjes, gefabriceerd en
typegoedgekeurd volgens de norm
i-Size (ECE R129), garanderen betere
veiligheidsomstandigheden voor het
vervoer van kinderen aan boord van
een voertuig:
❒het kind moet in een tegen de
rijrichting in gemonteerd zitje vervoerd
worden tot de leeftijd van 15 maanden;
❒bescherming door het kinderzitje is
verbeterd in het geval van een
flankbotsing;
❒het gebruik van ISOFIX-systeem
wordt aanbevolen, om een onjuiste
montage van het kinderzitje te
voorkomen;
❒efficiëntie in de keuze voor het
kinderzitje, niet meer op basis van
gewicht maar op de lengte van het
kind, is verbeterd;❒compatibiliteit tussen voertuigstoelen
en kinderzitjes is beter: de i-Size-
kinderzitjes kunnen beschouwd worden
als "Super ISOFIX", dit betekent dat
ze uitstekend gemonteerd kunnen
worden in de typegoedgekeurde
i-Size-stoelen, maar ook gemonteerd
kunnen worden op de ISOFIX (ECE
R44) typegoedgekeurde stoelen.
OPMERKING De i-Size-
typegoedgekeurde voertuigstoelen zijn
gemarkeerd met het symbool afgebeeld
in fig. 82.
82F1B0124C
102
VEILIGHEID

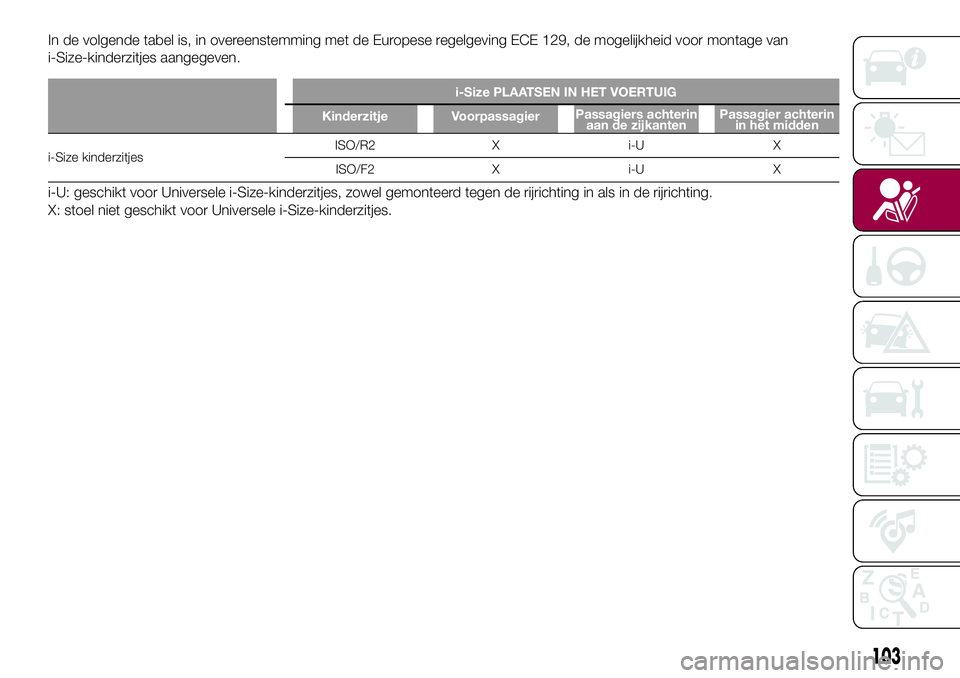

In de volgende tabel is, in overeenstemming met de Europese regelgeving ECE 129, de mogelijkheid voor montage van
i-Size-kinderzitjes aangegeven.
i-Size PLAATSEN IN HET VOERTUIG
Kinderzitje VoorpassagierPassagiers achterin
aan de zijkantenPassagier achterin
in het midden
i-Size kinderzitjesISO/R2 X i-U X
ISO/F2 X i-U X
i-U: geschikt voor Universele i-Size-kinderzitjes, zowel gemonteerd tegen de rijrichting in als in de rijrichting.
X: stoel niet geschikt voor Universele i-Size-kinderzitjes.
103

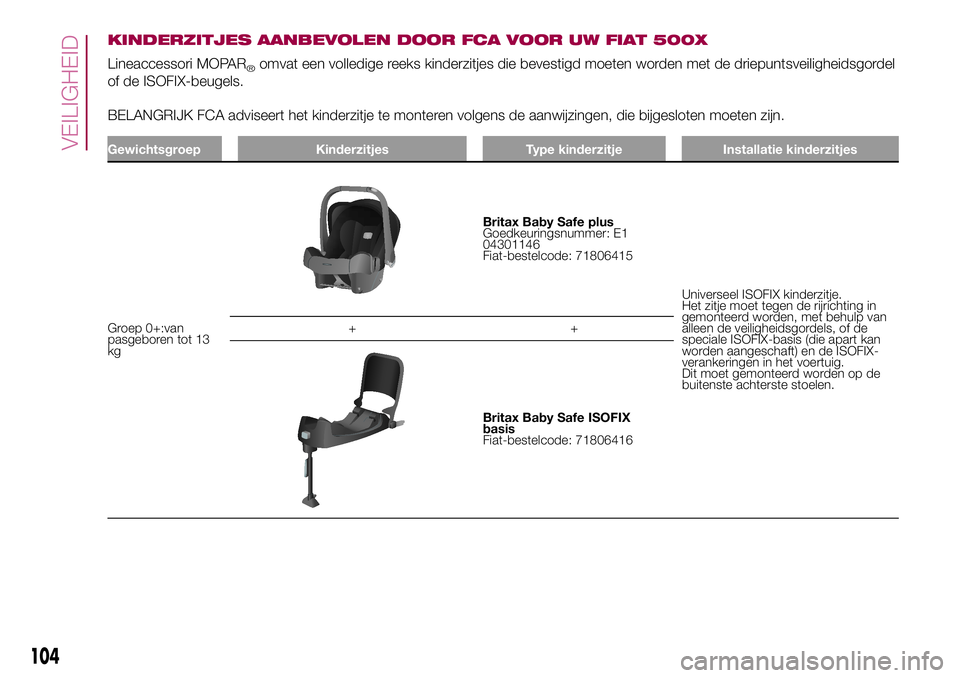

KINDERZITJES AANBEVOLEN DOOR FCA VOOR UW FIAT 500X
Lineaccessori MOPAR®omvat een volledige reeks kinderzitjes die bevestigd moeten worden met de driepuntsveiligheidsgordel
of de ISOFIX-beugels.
BELANGRIJK FCA adviseert het kinderzitje te monteren volgens de aanwijzingen, die bijgesloten moeten zijn.
Gewichtsgroep Kinderzitjes Type kinderzitje Installatie kinderzitjes
Groep 0+:van
pasgeboren tot 13
kg
Britax Baby Safe plus
Goedkeuringsnummer: E1
04301146
Fiat-bestelcode: 71806415
Universeel ISOFIX kinderzitje.
Het zitje moet tegen de rijrichting in
gemonteerd worden, met behulp van
alleen de veiligheidsgordels, of de
speciale ISOFIX-basis (die apart kan
worden aangeschaft) en de ISOFIX-
verankeringen in het voertuig.
Dit moet gemonteerd worden op de
buitenste achterste stoelen. ++
Britax Baby Safe ISOFIX
basis
Fiat-bestelcode: 71806416
104
VEILIGHEID

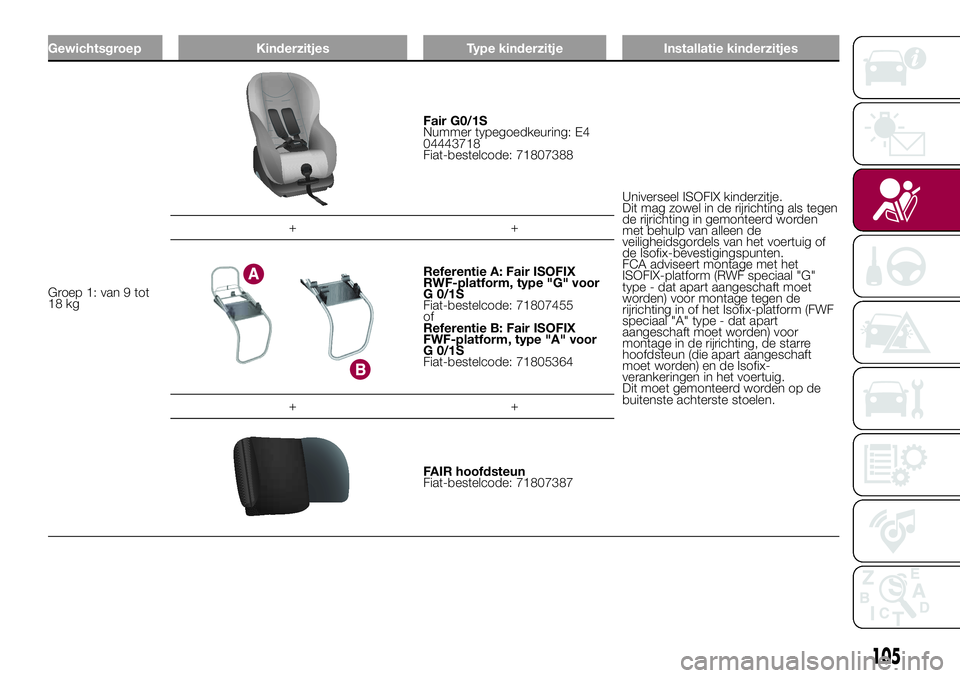

Gewichtsgroep Kinderzitjes Type kinderzitje Installatie kinderzitjes
Groep 1: van 9 tot
18 kg
Fair G0/1S
Nummer typegoedkeuring: E4
04443718
Fiat-bestelcode: 71807388
Universeel ISOFIX kinderzitje.
Dit mag zowel in de rijrichting als tegen
de rijrichting in gemonteerd worden
met behulp van alleen de
veiligheidsgordels van het voertuig of
de Isofix-bevestigingspunten.
FCA adviseert montage met het
ISOFIX-platform (RWF speciaal "G"
type - dat apart aangeschaft moet
worden) voor montage tegen de
rijrichting in of het Isofix-platform (FWF
speciaal "A" type - dat apart
aangeschaft moet worden) voor
montage in de rijrichting, de starre
hoofdsteun (die apart aangeschaft
moet worden) en de Isofix-
verankeringen in het voertuig.
Dit moet gemonteerd worden op de
buitenste achterste stoelen. ++
Referentie A: Fair ISOFIX
RWF-platform, type "G" voor
G 0/1S
Fiat-bestelcode: 71807455
of
Referentie B: Fair ISOFIX
FWF-platform, type "A" voor
G 0/1S
Fiat-bestelcode: 71805364
++
FAIR hoofdsteun
Fiat-bestelcode: 71807387
105

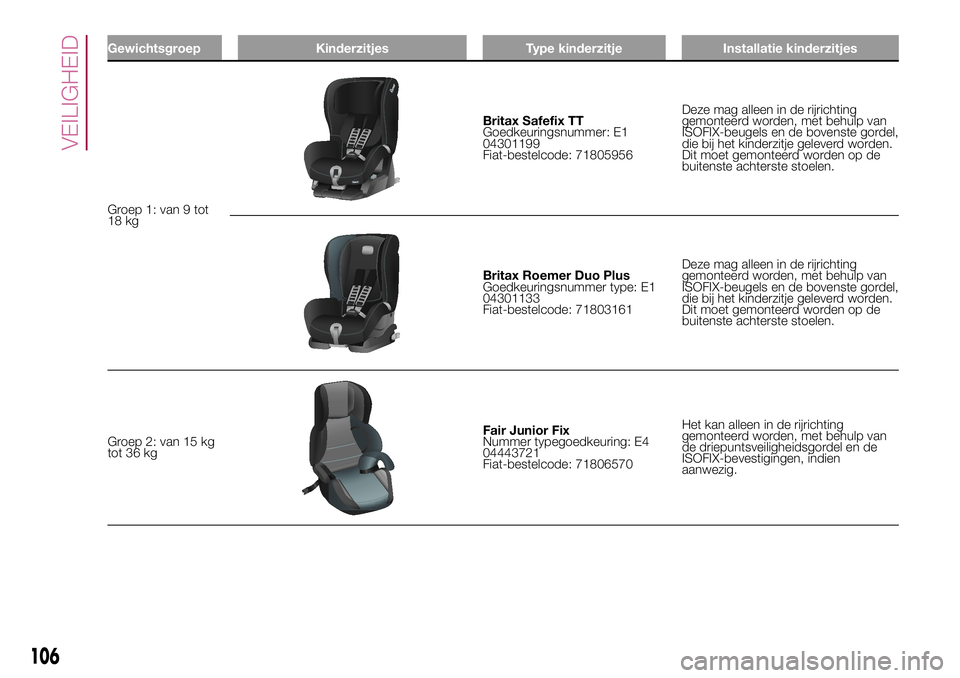

Gewichtsgroep Kinderzitjes Type kinderzitje Installatie kinderzitjes
Groep 1: van 9 tot
18 kg
Britax Safefix TT
Goedkeuringsnummer: E1
04301199
Fiat-bestelcode: 71805956Deze mag alleen in de rijrichting
gemonteerd worden, met behulp van
ISOFIX-beugels en de bovenste gordel,
die bij het kinderzitje geleverd worden.
Dit moet gemonteerd worden op de
buitenste achterste stoelen.
Britax Roemer Duo Plus
Goedkeuringsnummer type: E1
04301133
Fiat-bestelcode: 71803161Deze mag alleen in de rijrichting
gemonteerd worden, met behulp van
ISOFIX-beugels en de bovenste gordel,
die bij het kinderzitje geleverd worden.
Dit moet gemonteerd worden op de
buitenste achterste stoelen.
Groep 2: van 15 kg
tot 36 kg
Fair Junior Fix
Nummer typegoedkeuring: E4
04443721
Fiat-bestelcode: 71806570Het kan alleen in de rijrichting
gemonteerd worden, met behulp van
de driepuntsveiligheidsgordel en de
ISOFIX-bevestigingen, indien
aanwezig.
106
VEILIGHEID

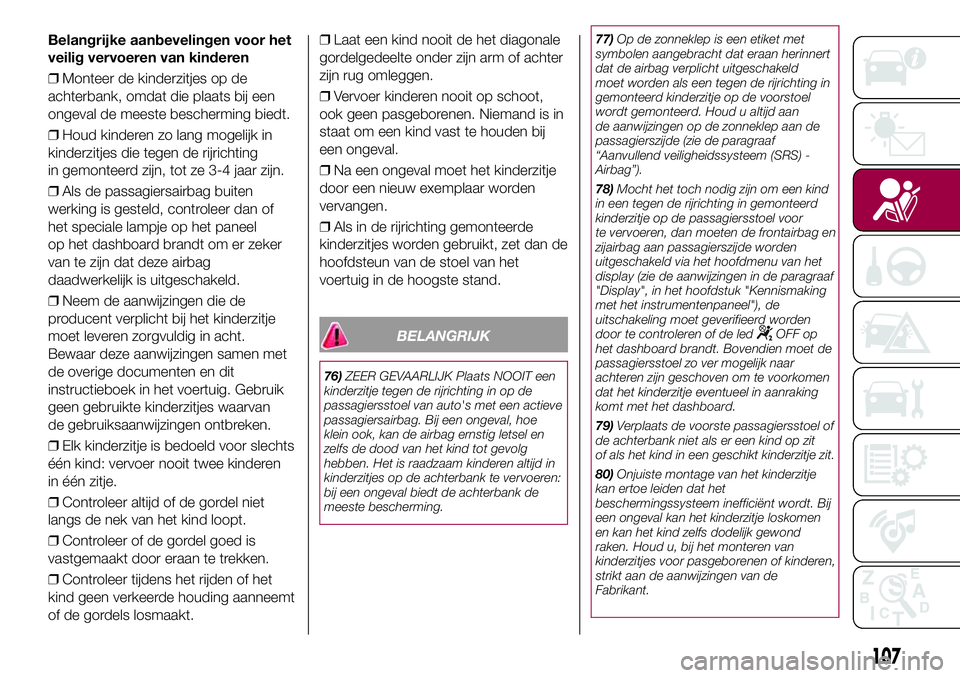

Belangrijke aanbevelingen voor het
veilig vervoeren van kinderen
❒Monteer de kinderzitjes op de
achterbank, omdat die plaats bij een
ongeval de meeste bescherming biedt.
❒Houd kinderen zo lang mogelijk in
kinderzitjes die tegen de rijrichting
in gemonteerd zijn, tot ze 3-4 jaar zijn.
❒Als de passagiersairbag buiten
werking is gesteld, controleer dan of
het speciale lampje op het paneel
op het dashboard brandt om er zeker
van te zijn dat deze airbag
daadwerkelijk is uitgeschakeld.
❒Neem de aanwijzingen die de
producent verplicht bij het kinderzitje
moet leveren zorgvuldig in acht.
Bewaar deze aanwijzingen samen met
de overige documenten en dit
instructieboek in het voertuig. Gebruik
geen gebruikte kinderzitjes waarvan
de gebruiksaanwijzingen ontbreken.
❒Elk kinderzitje is bedoeld voor slechts
één kind: vervoer nooit twee kinderen
in één zitje.
❒Controleer altijd of de gordel niet
langs de nek van het kind loopt.
❒Controleer of de gordel goed is
vastgemaakt door eraan te trekken.
❒Controleer tijdens het rijden of het
kind geen verkeerde houding aanneemt
of de gordels losmaakt.❒Laat een kind nooit de het diagonale
gordelgedeelte onder zijn arm of achter
zijn rug omleggen.
❒Vervoer kinderen nooit op schoot,
ook geen pasgeborenen. Niemand is in
staat om een kind vast te houden bij
een ongeval.
❒Na een ongeval moet het kinderzitje
door een nieuw exemplaar worden
vervangen.
❒Als in de rijrichting gemonteerde
kinderzitjes worden gebruikt, zet dan de
hoofdsteun van de stoel van het
voertuig in de hoogste stand.
BELANGRIJK
76)ZEER GEVAARLIJK Plaats NOOIT een
kinderzitje tegen de rijrichting in op de
passagiersstoel van auto's met een actieve
passagiersairbag. Bij een ongeval, hoe
klein ook, kan de airbag ernstig letsel en
zelfs de dood van het kind tot gevolg
hebben. Het is raadzaam kinderen altijd in
kinderzitjes op de achterbank te vervoeren:
bij een ongeval biedt de achterbank de
meeste bescherming.77)Op de zonneklep is een etiket met
symbolen aangebracht dat eraan herinnert
dat de airbag verplicht uitgeschakeld
moet worden als een tegen de rijrichting in
gemonteerd kinderzitje op de voorstoel
wordt gemonteerd. Houd u altijd aan
de aanwijzingen op de zonneklep aan de
passagierszijde (zie de paragraaf
“Aanvullend veiligheidssysteem (SRS) -
Airbag”).
78)Mocht het toch nodig zijn om een kind
in een tegen de rijrichting in gemonteerd
kinderzitje op de passagiersstoel voor
te vervoeren, dan moeten de frontairbag en
zijairbag aan passagierszijde worden
uitgeschakeld via het hoofdmenu van het
display (zie de aanwijzingen in de paragraaf
"Display", in het hoofdstuk "Kennismaking
met het instrumentenpaneel"), de
uitschakeling moet geverifieerd worden
door te controleren of de led
OFF op
het dashboard brandt. Bovendien moet de
passagiersstoel zo ver mogelijk naar
achteren zijn geschoven om te voorkomen
dat het kinderzitje eventueel in aanraking
komt met het dashboard.
79)Verplaats de voorste passagiersstoel of
de achterbank niet als er een kind op zit
of als het kind in een geschikt kinderzitje zit.
80)Onjuiste montage van het kinderzitje
kan ertoe leiden dat het
beschermingssysteem inefficiënt wordt. Bij
een ongeval kan het kinderzitje loskomen
en kan het kind zelfs dodelijk gewond
raken. Houd u, bij het monteren van
kinderzitjes voor pasgeborenen of kinderen,
strikt aan de aanwijzingen van de
Fabrikant.
107

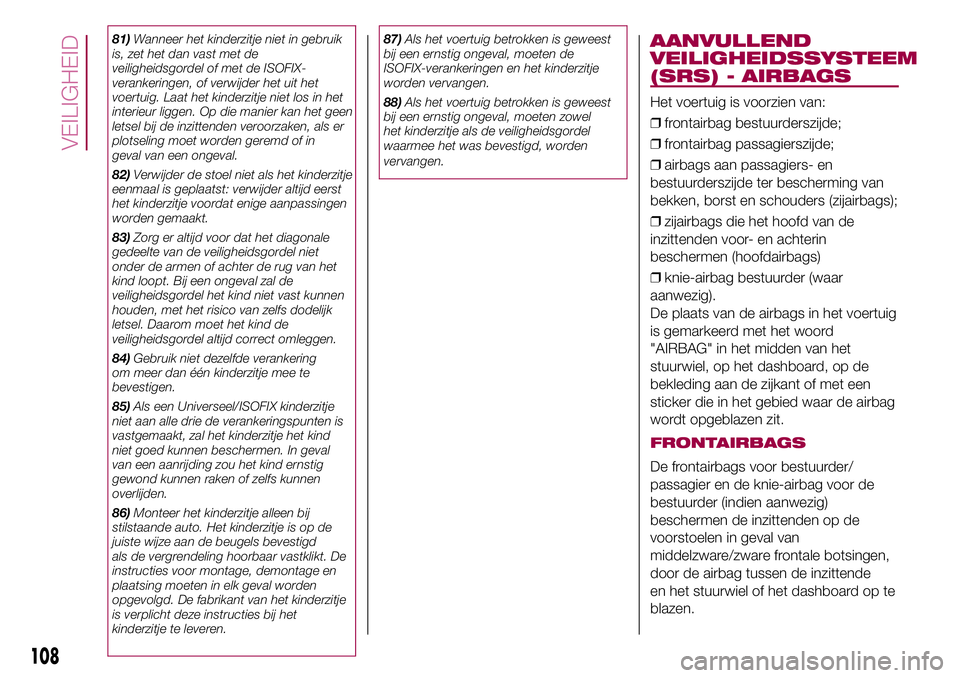

81)Wanneer het kinderzitje niet in gebruik
is, zet het dan vast met de
veiligheidsgordel of met de ISOFIX-
verankeringen, of verwijder het uit het
voertuig. Laat het kinderzitje niet los in het
interieur liggen. Op die manier kan het geen
letsel bij de inzittenden veroorzaken, als er
plotseling moet worden geremd of in
geval van een ongeval.
82)Verwijder de stoel niet als het kinderzitje
eenmaal is geplaatst: verwijder altijd eerst
het kinderzitje voordat enige aanpassingen
worden gemaakt.
83)Zorg er altijd voor dat het diagonale
gedeelte van de veiligheidsgordel niet
onder de armen of achter de rug van het
kind loopt. Bij een ongeval zal de
veiligheidsgordel het kind niet vast kunnen
houden, met het risico van zelfs dodelijk
letsel. Daarom moet het kind de
veiligheidsgordel altijd correct omleggen.
84)Gebruik niet dezelfde verankering
om meer dan één kinderzitje mee te
bevestigen.
85)Als een Universeel/ISOFIX kinderzitje
niet aan alle drie de verankeringspunten is
vastgemaakt, zal het kinderzitje het kind
niet goed kunnen beschermen. In geval
van een aanrijding zou het kind ernstig
gewond kunnen raken of zelfs kunnen
overlijden.
86)Monteer het kinderzitje alleen bij
stilstaande auto. Het kinderzitje is op de
juiste wijze aan de beugels bevestigd
als de vergrendeling hoorbaar vastklikt. De
instructies voor montage, demontage en
plaatsing moeten in elk geval worden
opgevolgd. De fabrikant van het kinderzitje
is verplicht deze instructies bij het
kinderzitje te leveren.87)Als het voertuig betrokken is geweest
bij een ernstig ongeval, moeten de
ISOFIX-verankeringen en het kinderzitje
worden vervangen.
88)Als het voertuig betrokken is geweest
bij een ernstig ongeval, moeten zowel
het kinderzitje als de veiligheidsgordel
waarmee het was bevestigd, worden
vervangen.AANVULLEND
VEILIGHEIDSSYSTEEM
(SRS) - AIRBAGS
Het voertuig is voorzien van:
❒frontairbag bestuurderszijde;
❒frontairbag passagierszijde;
❒airbags aan passagiers- en
bestuurderszijde ter bescherming van
bekken, borst en schouders (zijairbags);
❒zijairbags die het hoofd van de
inzittenden voor- en achterin
beschermen (hoofdairbags)
❒knie-airbag bestuurder (waar
aanwezig).
De plaats van de airbags in het voertuig
is gemarkeerd met het woord
"AIRBAG" in het midden van het
stuurwiel, op het dashboard, op de
bekleding aan de zijkant of met een
sticker die in het gebied waar de airbag
wordt opgeblazen zit.
FRONTAIRBAGS
De frontairbags voor bestuurder/
passagier en de knie-airbag voor de
bestuurder (indien aanwezig)
beschermen de inzittenden op de
voorstoelen in geval van
middelzware/zware frontale botsingen,
door de airbag tussen de inzittende
en het stuurwiel of het dashboard op te
blazen.
108
VEILIGHEID
