FIAT 500X 2017 Instructieboek (in Dutch)

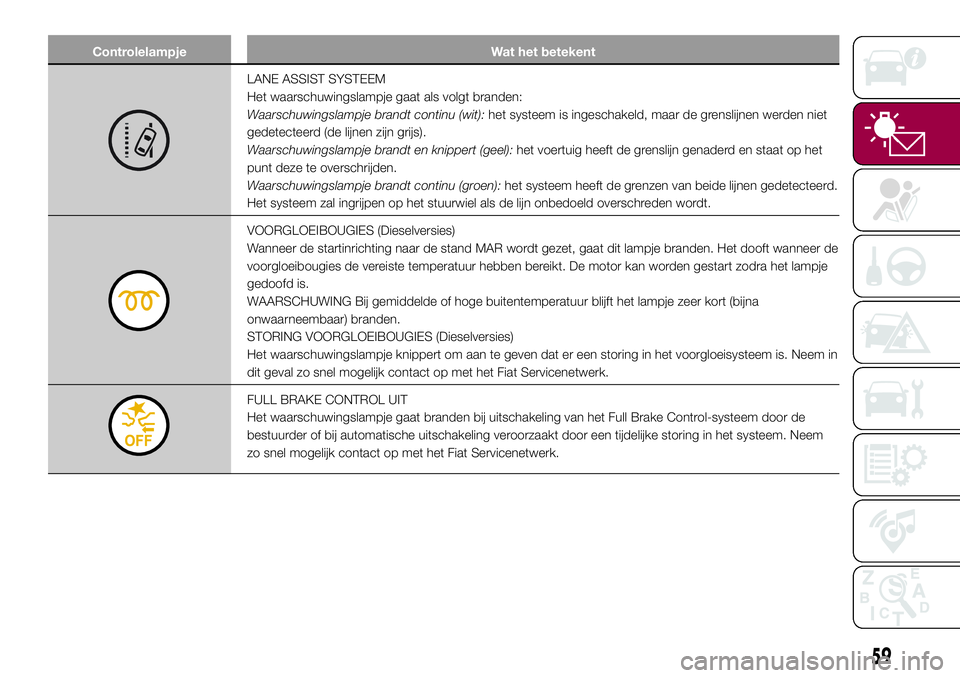

Controlelampje Wat het betekent
LANE ASSIST SYSTEEM
Het waarschuwingslampje gaat als volgt branden:
Waarschuwingslampje brandt continu (wit):het systeem is ingeschakeld, maar de grenslijnen werden niet
gedetecteerd (de lijnen zijn grijs).
Waarschuwingslampje brandt en knippert (geel):het voertuig heeft de grenslijn genaderd en staat op het
punt deze te overschrijden.
Waarschuwingslampje brandt continu (groen):het systeem heeft de grenzen van beide lijnen gedetecteerd.
Het systeem zal ingrijpen op het stuurwiel als de lijn onbedoeld overschreden wordt.
VOORGLOEIBOUGIES (Dieselversies)
Wanneer de startinrichting naar de stand MAR wordt gezet, gaat dit lampje branden. Het dooft wanneer de
voorgloeibougies de vereiste temperatuur hebben bereikt. De motor kan worden gestart zodra het lampje
gedoofd is.
WAARSCHUWING Bij gemiddelde of hoge buitentemperatuur blijft het lampje zeer kort (bijna
onwaarneembaar) branden.
STORING VOORGLOEIBOUGIES (Dieselversies)
Het waarschuwingslampje knippert om aan te geven dat er een storing in het voorgloeisysteem is. Neem in
dit geval zo snel mogelijk contact op met het Fiat Servicenetwerk.
FULL BRAKE CONTROL UIT
Het waarschuwingslampje gaat branden bij uitschakeling van het Full Brake Control-systeem door de
bestuurder of bij automatische uitschakeling veroorzaakt door een tijdelijke storing in het systeem. Neem
zo snel mogelijk contact op met het Fiat Servicenetwerk.
59

Controlelampje Wat het betekent
BRANDSTOFRESERVE/BEPERKTE ACTIERADIUS
Dit lampje gaat branden (of het pictogram verschijnt op het display) wanneer er nog ongeveer5à7liter
brandstof in de tank is.
14)
STADSLICHT EN DIMLICHT
Het lampje gaat branden wanneer het stadslicht of het dimlicht worden ingeschakeld.
Met deze functie kunnen de koplampen gedurende 30, 60 of 90 seconden blijven branden nadat de
startinrichting in de stand STOP werd gezet (functie "Follow me").
AUTOMATISCH GROOTLICHT
Dit lampje gaat branden wanneer het grootlicht automatisch wordt ingeschakeld.
MISTLAMPEN
Dit lampje gaat branden wanneer de mistlampen voor worden ingeschakeld.
LINKER RICHTINGAANWIJZER
Het lampje gaat branden wanneer de richtingaanwijzerhendel omlaag wordt gezet of, samen met de
rechter richtingaanwijzer, wanneer de drukknop voor de alarmknipperlichten wordt ingedrukt.
BELANGRIJK
14)Als, tijdens het rijden, het lampje gaat knipperen (of het pictogram op het display verschijnt), contact opnemen met het Fiat
Servicenetwerk.
60
KENNIS VAN HET INSTRUMENTENPANEEL

Controlelampje Wat het betekent
RECHTER RICHTINGAANWIJZER
Het lampje gaat branden wanneer de richtingaanwijzerhendel omhoog wordt verplaatst of, samen met de
linker richtingaanwijzer, wanneer de drukknop voor de alarmknipperlichten wordt ingedrukt.
START&STOP-SYSTEEM INSCHAKELEN
Het symbool gaat branden om aan te geven dat de motor is uitgeschakeld door het Start&Stop-systeem.
Inschakelen: het symbool gaat branden wanneer het systeem wordt ingeschakeld; in dat geval is de led
op de knop uit.
Uitschakelen: er verschijnt een speciaal bericht op het display wanneer het Start&Stop-systeem is
uitgeschakeld; in dat geval brandt de led op de knop.
GROOTLICHT
Het lampje gaan branden wanneer het grootlicht wordt ingeschakeld.
SYMBOLEN OP HET DISPLAY
Symbool Wat het betekent
MOTOROLIEDRUK TE LAAG
Het symbool gaat branden, er verschijnt tegelijkertijd een bericht op het display, als er onvoldoende
motoroliedruk is.
15)
BELANGRIJK Gebruik het voertuig niet tot de storing is verholpen. Het aangaan van het symbool geeft de
hoeveelheid olie in de motor niet aan: het oliepeil moet handmatig gecontroleerd worden.
STORING AIRBAG
Als het symbool permanent blijft branden, dan is er een storing in het airbagsysteem. Neem zo snel
mogelijk contact op met het Fiat Servicenetwerk.
61

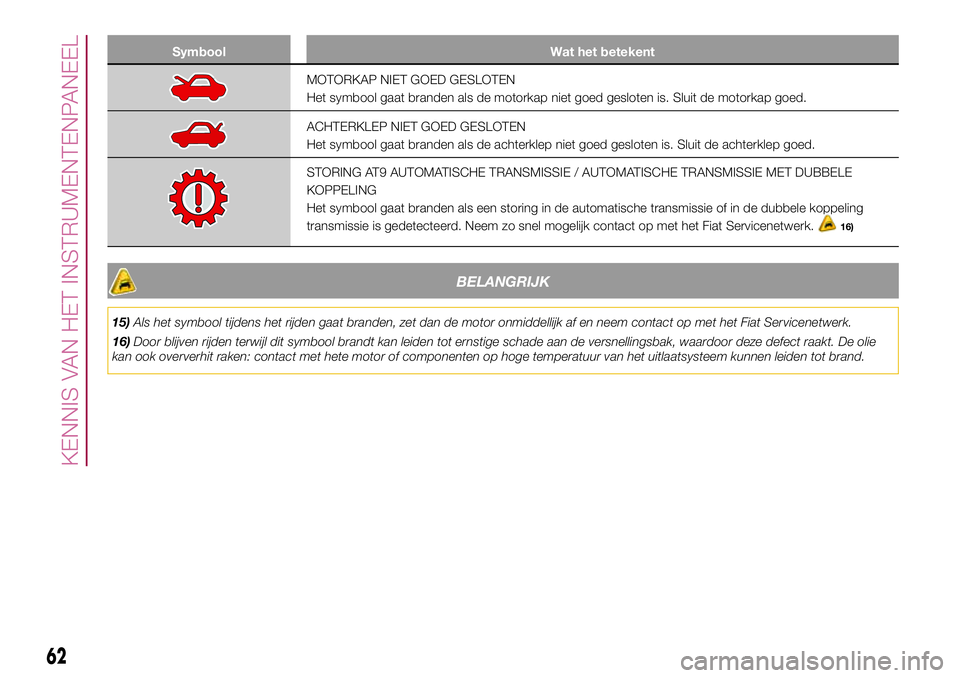

Symbool Wat het betekent
MOTORKAP NIET GOED GESLOTEN
Het symbool gaat branden als de motorkap niet goed gesloten is. Sluit de motorkap goed.
ACHTERKLEP NIET GOED GESLOTEN
Het symbool gaat branden als de achterklep niet goed gesloten is. Sluit de achterklep goed.
STORING AT9 AUTOMATISCHE TRANSMISSIE / AUTOMATISCHE TRANSMISSIE MET DUBBELE
KOPPELING
Het symbool gaat branden als een storing in de automatische transmissie of in de dubbele koppeling
transmissie is gedetecteerd. Neem zo snel mogelijk contact op met het Fiat Servicenetwerk.
16)
BELANGRIJK
15)Als het symbool tijdens het rijden gaat branden, zet dan de motor onmiddellijk af en neem contact op met het Fiat Servicenetwerk.
16)Door blijven rijden terwijl dit symbool brandt kan leiden tot ernstige schade aan de versnellingsbak, waardoor deze defect raakt. De olie
kan ook oververhit raken: contact met hete motor of componenten op hoge temperatuur van het uitlaatsysteem kunnen leiden tot brand.
62
KENNIS VAN HET INSTRUMENTENPANEEL

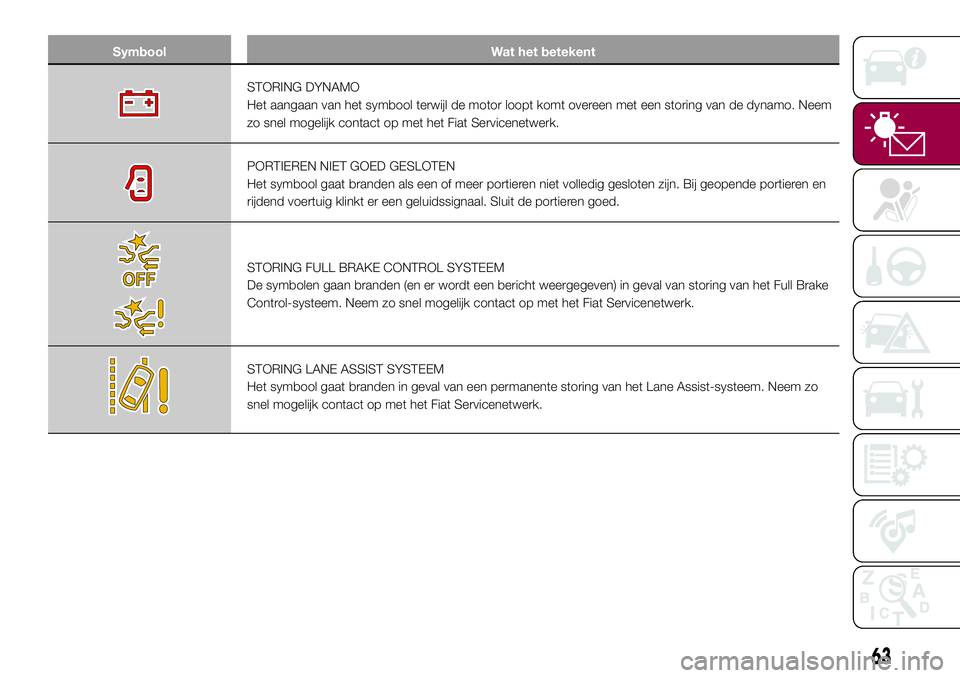

Symbool Wat het betekent
STORING DYNAMO
Het aangaan van het symbool terwijl de motor loopt komt overeen met een storing van de dynamo. Neem
zo snel mogelijk contact op met het Fiat Servicenetwerk.
PORTIEREN NIET GOED GESLOTEN
Het symbool gaat branden als een of meer portieren niet volledig gesloten zijn. Bij geopende portieren en
rijdend voertuig klinkt er een geluidssignaal. Sluit de portieren goed.
STORING FULL BRAKE CONTROL SYSTEEM
De symbolen gaan branden (en er wordt een bericht weergegeven) in geval van storing van het Full Brake
Control-systeem. Neem zo snel mogelijk contact op met het Fiat Servicenetwerk.
STORING LANE ASSIST SYSTEEM
Het symbool gaat branden in geval van een permanente storing van het Lane Assist-systeem. Neem zo
snel mogelijk contact op met het Fiat Servicenetwerk.
63

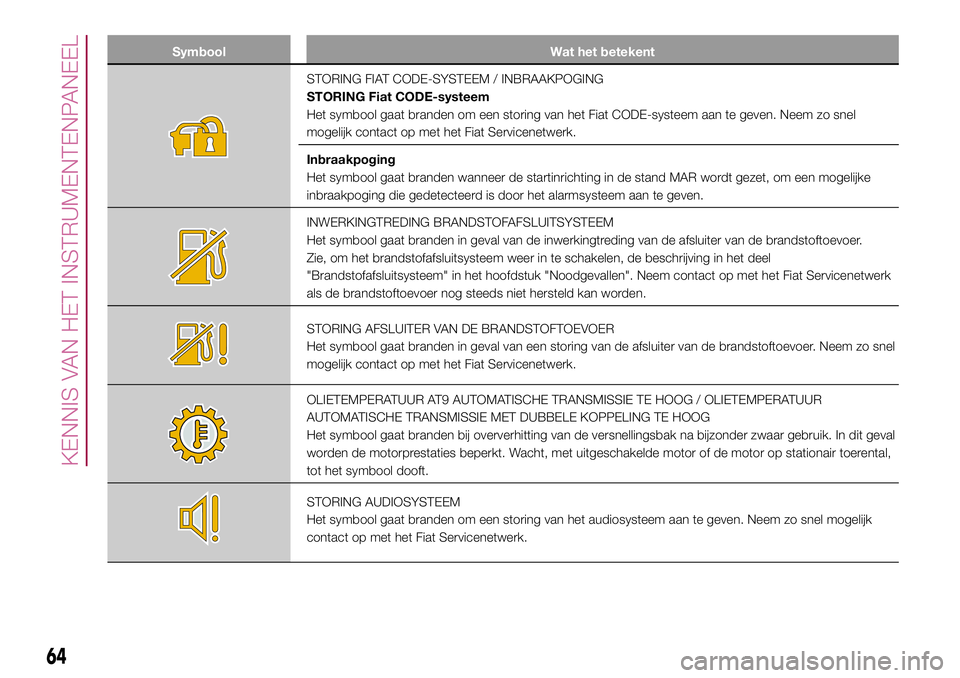

Symbool Wat het betekent
STORING FIAT CODE-SYSTEEM / INBRAAKPOGING
STORING Fiat CODE-systeem
Het symbool gaat branden om een storing van het Fiat CODE-systeem aan te geven. Neem zo snel
mogelijk contact op met het Fiat Servicenetwerk.
Inbraakpoging
Het symbool gaat branden wanneer de startinrichting in de stand MAR wordt gezet, om een mogelijke
inbraakpoging die gedetecteerd is door het alarmsysteem aan te geven.
INWERKINGTREDING BRANDSTOFAFSLUITSYSTEEM
Het symbool gaat branden in geval van de inwerkingtreding van de afsluiter van de brandstoftoevoer.
Zie, om het brandstofafsluitsysteem weer in te schakelen, de beschrijving in het deel
"Brandstofafsluitsysteem" in het hoofdstuk "Noodgevallen". Neem contact op met het Fiat Servicenetwerk
als de brandstoftoevoer nog steeds niet hersteld kan worden.
STORING AFSLUITER VAN DE BRANDSTOFTOEVOER
Het symbool gaat branden in geval van een storing van de afsluiter van de brandstoftoevoer. Neem zo snel
mogelijk contact op met het Fiat Servicenetwerk.
OLIETEMPERATUUR AT9 AUTOMATISCHE TRANSMISSIE TE HOOG / OLIETEMPERATUUR
AUTOMATISCHE TRANSMISSIE MET DUBBELE KOPPELING TE HOOG
Het symbool gaat branden bij oververhitting van de versnellingsbak na bijzonder zwaar gebruik. In dit geval
worden de motorprestaties beperkt. Wacht, met uitgeschakelde motor of de motor op stationair toerental,
tot het symbool dooft.
STORING AUDIOSYSTEEM
Het symbool gaat branden om een storing van het audiosysteem aan te geven. Neem zo snel mogelijk
contact op met het Fiat Servicenetwerk.
64
KENNIS VAN HET INSTRUMENTENPANEEL

Symbool Wat het betekent
STORING SCHEMERSENSOR
Het symbool gaat branden en er verschijnt een bericht op het display indien er een storing van de
schemersensor is. Neem zo snel mogelijk contact op met het Fiat Servicenetwerk.
STORING REGENSENSOR
Het symbool gaat branden als er een storing van de regensensor is. Neem zo snel mogelijk contact op met
het Fiat Servicenetwerk.
DEFECT START&STOP SYSTEEM
Het symbool gaat branden om een storing van het Start&Stopsysteem aan te geven. Op het display
verschijnt een speciaal bericht. Neem zo snel mogelijk contact op met het Fiat Servicenetwerk.
STORING KEYLESS GO SYSTEEM
Het symbool gaat branden in geval van een storing van het Keyless Go-systeem. Neem zo snel mogelijk
contact op met het Fiat Servicenetwerk.
65

Symbool Wat het betekent
KANS OP GLAD WEGDEK
Het symbool gaat branden wanneer de buitentemperatuur tot of onder de 3 °C zakt.
BELANGRIJK Indien er een storing is in de buitentemperatuursensor, worden de cijfers die de waarde
aangeven door streepjes vervangen.
STORING SNELHEIDSBEGRENZER
Het symbool gaat branden als er een storing van het Speed Limiter-systeem is. Neem zo snel mogelijk
contact op met het Fiat Servicenetwerk om de storing te laten verhelpen.
STORING 4x4 AANDRIJFSYSTEEM
Het symbool gaat branden om aan te geven dat er een storing is in het 4x4 aandrijfsysteem. Neem zo snel
mogelijk contact op met het Fiat Servicenetwerk.
STORING BUITENVERLICHTING
Het symbool gaat branden om een storing van een van de volgende lichten aan te geven: dagverlichting
(DRL); parkeerlichten; stadslicht; richtingaanwijzers; mistachterlicht; achteruitrijlicht; kentekenverlichting,
remlichten.
De storing kan veroorzaakt zijn door een doorgebrande lamp, een doorgebrande zekering of een
onderbroken elektrische verbinding.
STORING AUTOMATISCH GROOTLICHT
Het symbool gaat branden om een storing van de automatische inschakeling van het grootlicht aan te
geven. Neem zo snel mogelijk contact op met het Fiat Servicenetwerk.
66
KENNIS VAN HET INSTRUMENTENPANEEL

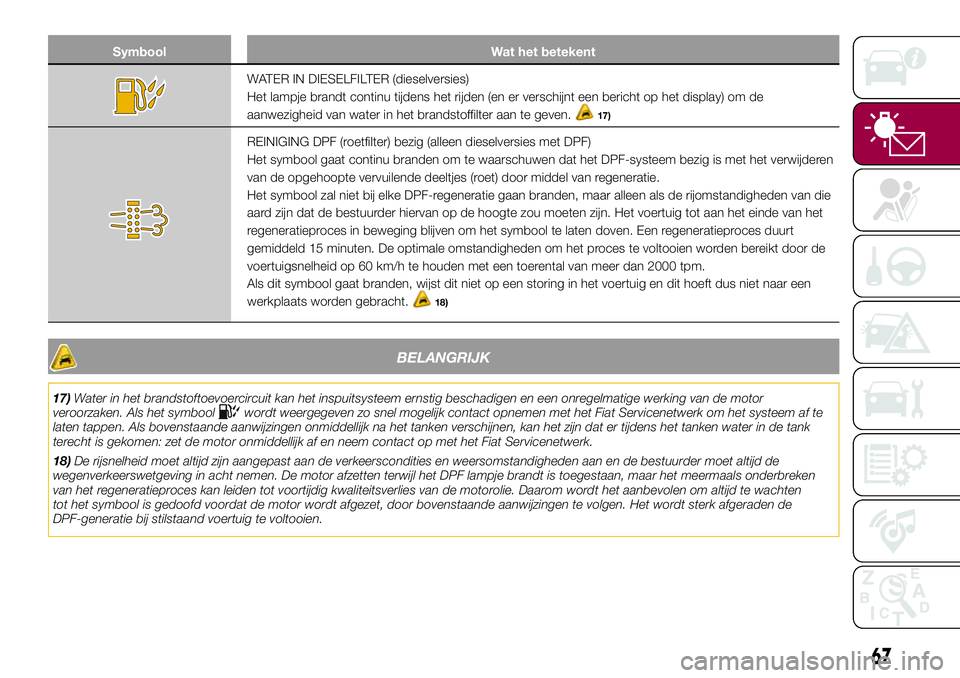

Symbool Wat het betekent
WATER IN DIESELFILTER (dieselversies)
Het lampje brandt continu tijdens het rijden (en er verschijnt een bericht op het display) om de
aanwezigheid van water in het brandstoffilter aan te geven.
17)
REINIGING DPF (roetfilter) bezig (alleen dieselversies met DPF)
Het symbool gaat continu branden om te waarschuwen dat het DPF-systeem bezig is met het verwijderen
van de opgehoopte vervuilende deeltjes (roet) door middel van regeneratie.
Het symbool zal niet bij elke DPF-regeneratie gaan branden, maar alleen als de rijomstandigheden van die
aard zijn dat de bestuurder hiervan op de hoogte zou moeten zijn. Het voertuig tot aan het einde van het
regeneratieproces in beweging blijven om het symbool te laten doven. Een regeneratieproces duurt
gemiddeld 15 minuten. De optimale omstandigheden om het proces te voltooien worden bereikt door de
voertuigsnelheid op 60 km/h te houden met een toerental van meer dan 2000 tpm.
Als dit symbool gaat branden, wijst dit niet op een storing in het voertuig en dit hoeft dus niet naar een
werkplaats worden gebracht.
18)
BELANGRIJK
17)Water in het brandstoftoevoercircuit kan het inspuitsysteem ernstig beschadigen en een onregelmatige werking van de motor
veroorzaken. Als het symboolwordt weergegeven zo snel mogelijk contact opnemen met het Fiat Servicenetwerk om het systeem af te
laten tappen. Als bovenstaande aanwijzingen onmiddellijk na het tanken verschijnen, kan het zijn dat er tijdens het tanken water in de tank
terecht is gekomen: zet de motor onmiddellijk af en neem contact op met het Fiat Servicenetwerk.
18)De rijsnelheid moet altijd zijn aangepast aan de verkeerscondities en weersomstandigheden aan en de bestuurder moet altijd de
wegenverkeerswetgeving in acht nemen. De motor afzetten terwijl het DPF lampje brandt is toegestaan, maar het meermaals onderbreken
van het regeneratieproces kan leiden tot voortijdig kwaliteitsverlies van de motorolie. Daarom wordt het aanbevolen om altijd te wachten
tot het symbool is gedoofd voordat de motor wordt afgezet, door bovenstaande aanwijzingen te volgen. Het wordt sterk afgeraden de
DPF-generatie bij stilstaand voertuig te voltooien.
67

Symbool Wat het betekent
STORING BRANDTSOFNIVEAUSENSOR
Het symbool gaat branden in geval van een storing van de brandstofpeilsensor. Wendt u zich tot het Fiat-
servicenetwerk.
MOTOROLIE VERSLECHTERD
(waar aanwezig)
Dieselversies: het symbool gaat branden en wordt gedurende durende cycli van 3 minuten weergegeven
en met intervallen van 5 seconden tot de olie ververst is.
Het symbool wordt weergegeven tot het probleem is opgelost.
Benzineversies: het symbool wordt weergegeven en verdwijnt nadat de weergavecyclus is voltooid.
BELANGRIJK Na de eerste melding zal, bij elke start van de motor, het symbool blijven knipperen zoals
hiervoor is beschreven totdat de olie wordt ververst.
Het knipperen van het symbool moet niet als een storing in het voertuig worden beschouwd, maar wil de
bestuurder erop wijzen dat de motorolie moet worden ververst na een normaal gebruik van het voertuig.
De verslechtering van de motorolie wordt versneld als het voertuig veel gebruikt wordt voor korte ritten,
waardoor de bedrijfstemperatuur van de motor niet bereikt kan worden.
Neem zo snel mogelijk contact op met het Fiat Servicenetwerk.
19) 20)
STORING MOTOROLIEDRUKSENSOR
Het symbool gaat continu branden en er verschijnt een bericht op het display als er een storing van de
motoroliedruksensor is.
BELANGRIJK
19)Wanneer het symbool gaat branden, moet de verslechterde motorolie zo spoedig mogelijk, en in elk geval binnen 500 km nadat het
symbool voor het eerst ging branden, ververst worden. Veronachtzaming van bovenstaande aanwijzingen kan leiden tot ernstige schade aan
de motor en de garantie doen vervallen. Het aangaan van het symbool heeft niets te maken met de hoeveelheid olie in de motor, daarom
hoeft er geen motorolie worden bijgevuld als het gaat knipperen.
20)Als het symbool gaat knipperen tijdens het rijden, contact opnemen met het Fiat Servicenetwerk.
68
KENNIS VAN HET INSTRUMENTENPANEEL
