27)Tijdens het trekken van een aanhanger
(met modules die na aankoop van het
voertuig zijn geïnstalleerd), een voertuig of
tijdens laadwerkzaamheden op een
autotransporter (of in een
transportvoertuig), moet het systeem
worden uitgeschakeld via het systeem
Uconnect™.
28)Reinig de onderkant van de bumper
niet met een hogedrukreiniger: raak vooral
de elektrische verbindingen niet.
29)Ga zorgvuldig te werk in geval van
reparaties of het aanbrengen van nieuwe
lak rondom de sensor (paneel aan de
linkerkant van de bumper dat de sensor
afdekt). In het geval van een frontale
botsing kan de sensor automatisch buiten
werking worden gesteld en kan er op
het display een bericht worden
weergegeven dat de sensor gerepareerd
moet worden. Zelfs als er geen
storingsmeldingen worden gegeven, moet
het systeem uitgeschakeld worden als u
denkt dat de plaats van de radarsensor is
gewijzigd (bijv. wegens een frontale
aanrijding op lage snelheid zoals tijdens
parkeermanoeuvres). Ga in dergelijke
gevallen naar een werkplaats van het Fiat
Servicenetwerk om de sensor opnieuw
uit te laten lijnen of te laten vervangen.BESCHERMINGS
INZITTENDEN
De belangrijkste veiligheidsuitrusting
van het voertuig omvat de volgende
beschermingssystemen:
❒veiligheidsgordels;
❒SBR-systeem (Seat Belt Reminder);
❒hoofdsteunen;
❒kinderzitjes;
❒frontairbags en zijairbags.
Lees de informatie vermeld op de
volgende pagina's uiterst aandachtig
door. Het is van fundamenteel belang
dat de beschermingssystemen op
de juiste manier gebruikt worden om
het maximaal mogelijke
veiligheidsniveau voor de bestuurder en
de passagiers te garanderen.
Zie voor de verstelling van de
hoofdsteunen paragraaf
"Hoofdsteunen" in het hoofdstuk
"Kennismaking met het voertuig".
VEILIGHEIDSGORDELS
Alle stoelen van het voertuig zijn
uitgerust met veiligheidsgordels met
drie verankeringspunten en een
oprolautomaat.
Het mechanisme van de oprolautomaat
werkt door vergrendeling van de
gordel wanneer er heftig geremd wordt
of door een sterke deceleratie wegens
een botsing. Zo kan de gordel vrij
schuiven en kan hij zich aanpassen aan
het lichaam van de inzittende. In het
geval van een ongeval, zal de gordel
geblokkeerd worden waardoor het
risico van impact binnenin het interieur
en het naar buiten geslingerd worden
van een persoon beperkt worden.
De bestuurder moet zich aan alle
plaatselijke wettelijke voorschriften met
betrekking tot de verplichting en de
manier waarop de gordel wordt
gebruikt houden en moet er ook voor
zorgen dat andere inzittenden van
het voertuig deze voorschriften naleven.
Leg de veiligheidsgordel altijd om
alvorens weg te rijden.
89
SYSTEMEN

GEBRUIK VAN DE
VEILIGHEIDSGORDELS
De veiligheidsgordel moet omgelegd
worden terwijl men goed rechtop, met
de rug tegen de rugleuning zit.
Pak, om de gordel om te leggen, gesp
A fig. 65 en steek deze in de sluiting
B, totdat de klik van het vergrendelen
wordt gehoord.
Als tijdens het uittrekken de gordel
blokkeert, laat hem dan een stukje
teruglopen en trek hem vervolgens
langzaam uit.
Druk, om de gordel los te maken, op
knop C fig. 65 en begeleid de gordel
tijdens het teruglopen met de hand,
zodat hij niet draait.
68) 69)
De oprolautomaat kan blokkeren als het
voertuig op een steile helling staat: dit
is normaal. Bovendien blokkeert de
oprolautomaat als de gordel snel wordt
uitgetrokken of bij hard remmen,
botsingen en bij bochten die op hoge
snelheid worden genomen.
Eenmaal zittend op de stoel, de
achterste veiligheidsgordels omleggen
zoals getoond in fig. 66.
BELANGRIJK Wanneer de achterbank
vanuit ingeklapte stand teruggezet
wordt in de stand voor normaal
gebruik, zorg er dan voor dat de
veiligheidsgordels goed geplaatst zijn,
zodat ze altijd beschikbaar zijn.HOOGTE VAN DE
VEILIGHEIDSGORDEL
INSTELLEN
70) 71)
Er zijn vijf verschillende
hoogteverstellingen mogelijk.
Om de hoogte aan de bovenkant in te
stellen, van boven naar onder, moeten
knoppen A fig. 67 (aan beide zijden van
handgreep B) tegelijk (naar elkaar)
worden ingedrukt, en moet de
handgreep naar beneden geschoven
worden.
Om de hoogte aan de kant van de ruit
in te stellen, van boven naar onder,
moet handgreep B verschoven worden
(zonder iets in te drukken).
65F1B0101C
66F1B0382C
67F1B0103C
90
VEILIGHEID

Stel de hoogte van de veiligheidsgordel
altijd zodanig af dat hij de persoon die
hem draagt goed past: deze
voorzorgsmaatregel kan het risico op
letsel in geval van een aanrijding
aanzienlijk beperken.
De gordel is goed afgesteld als hij
halverwege tussen de nek en het
uiteinde van de schouder ligt.
BELANGRIJK
68)Druk knop C fig. 65 niet in tijdens het
rijden.
69)Denk eraan dat passagiers op de
achterbank die geen gordel dragen, bij een
heftige botsing, ook gevaar opleveren
voor de inzittenden voorin.
70)De hoogte van de veiligheidsgordels
mag alleen ingesteld worden bij stilstaand
voertuig.
71)Controleer na de afstelling altijd of de
handgreep in één van de vaste standen
is geblokkeerd. Om dit te doen, met
knoppen A fig. 67 losgelaten, iets meer
druk omlaag uitoefenen om het
vergrendelingsmechanisme vast te laten
klikken als dit niet in een van de van te
voren ingestelde standen gebeurd is.

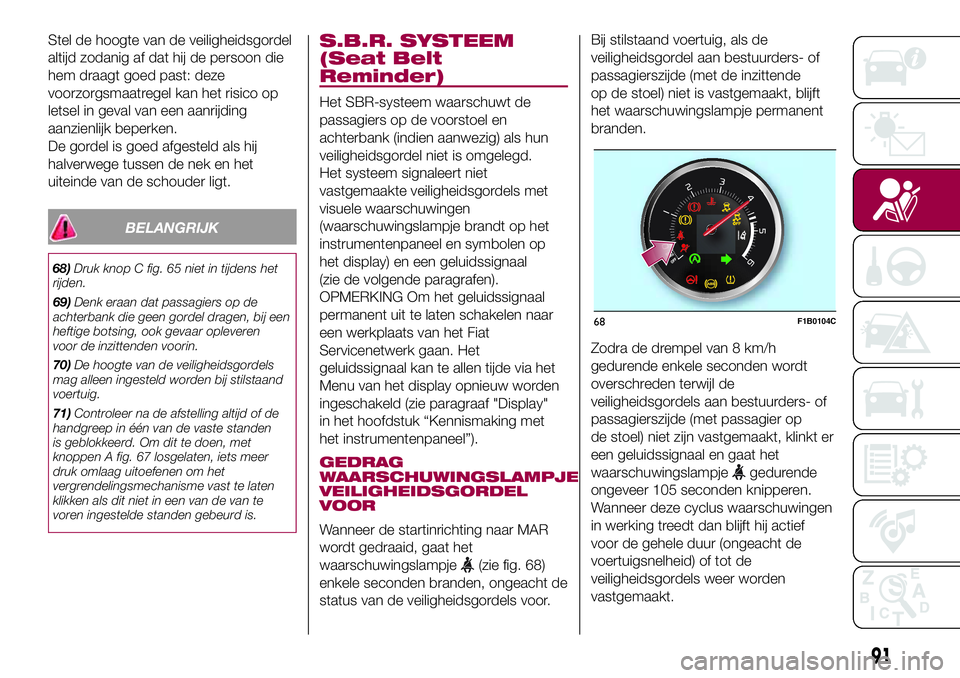

S.B.R. SYSTEEM
(Seat Belt
Reminder)
Het SBR-systeem waarschuwt de
passagiers op de voorstoel en
achterbank (indien aanwezig) als hun
veiligheidsgordel niet is omgelegd.
Het systeem signaleert niet
vastgemaakte veiligheidsgordels met
visuele waarschuwingen
(waarschuwingslampje brandt op het
instrumentenpaneel en symbolen op
het display) en een geluidssignaal
(zie de volgende paragrafen).
OPMERKING Om het geluidssignaal
permanent uit te laten schakelen naar
een werkplaats van het Fiat
Servicenetwerk gaan. Het
geluidssignaal kan te allen tijde via het
Menu van het display opnieuw worden
ingeschakeld (zie paragraaf "Display"
in het hoofdstuk “Kennismaking met
het instrumentenpaneel”).
GEDRAG
WAARSCHUWINGSLAMPJE
VEILIGHEIDSGORDEL
VOOR
Wanneer de startinrichting naar MAR
wordt gedraaid, gaat het
waarschuwingslampje
(zie fig. 68)
enkele seconden branden, ongeacht de
status van de veiligheidsgordels voor.Bij stilstaand voertuig, als de
veiligheidsgordel aan bestuurders- of
passagierszijde (met de inzittende
op de stoel) niet is vastgemaakt, blijft
het waarschuwingslampje permanent
branden.
Zodra de drempel van 8 km/h
gedurende enkele seconden wordt
overschreden terwijl de
veiligheidsgordels aan bestuurders- of
passagierszijde (met passagier op
de stoel) niet zijn vastgemaakt, klinkt er
een geluidssignaal en gaat het
waarschuwingslampje
gedurende
ongeveer 105 seconden knipperen.
Wanneer deze cyclus waarschuwingen
in werking treedt dan blijft hij actief
voor de gehele duur (ongeacht de
voertuigsnelheid) of tot de
veiligheidsgordels weer worden
vastgemaakt.
68F1B0104C
91

Wanneer de achteruitversnelling, tijdens
de cyclus waarschuwingssignalen,
wordt ingeschakeld, wordt het
geluidssignaal uitgeschakeld en gaat
het waarschuwingslampje
permanent branden. De cyclus
waarschuwingssignalen wordt hervat
zodra de snelheid van 8 km/h weer
overschreden wordt.

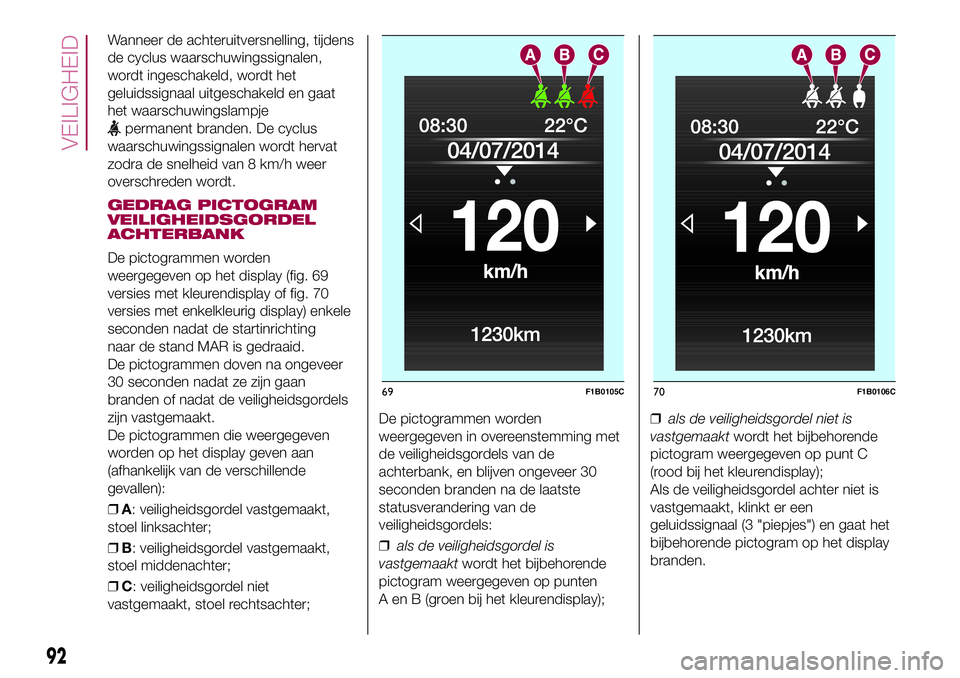

GEDRAG PICTOGRAM
VEILIGHEIDSGORDEL
ACHTERBANK
De pictogrammen worden
weergegeven op het display (fig. 69
versies met kleurendisplay of fig. 70
versies met enkelkleurig display) enkele
seconden nadat de startinrichting
naar de stand MAR is gedraaid.
De pictogrammen doven na ongeveer
30 seconden nadat ze zijn gaan
branden of nadat de veiligheidsgordels
zijn vastgemaakt.
De pictogrammen die weergegeven
worden op het display geven aan
(afhankelijk van de verschillende
gevallen):
❒A: veiligheidsgordel vastgemaakt,
stoel linksachter;
❒B: veiligheidsgordel vastgemaakt,
stoel middenachter;
❒C: veiligheidsgordel niet
vastgemaakt, stoel rechtsachter;De pictogrammen worden
weergegeven in overeenstemming met
de veiligheidsgordels van de
achterbank, en blijven ongeveer 30
seconden branden na de laatste
statusverandering van de
veiligheidsgordels:
❒als de veiligheidsgordel is
vastgemaaktwordt het bijbehorende
pictogram weergegeven op punten
A en B (groen bij het kleurendisplay);❒als de veiligheidsgordel niet is
vastgemaaktwordt het bijbehorende
pictogram weergegeven op punt C
(rood bij het kleurendisplay);
Als de veiligheidsgordel achter niet is
vastgemaakt, klinkt er een
geluidssignaal (3 "piepjes") en gaat het
bijbehorende pictogram op het display
branden.
69F1B0105C70F1B0106C
92
VEILIGHEID

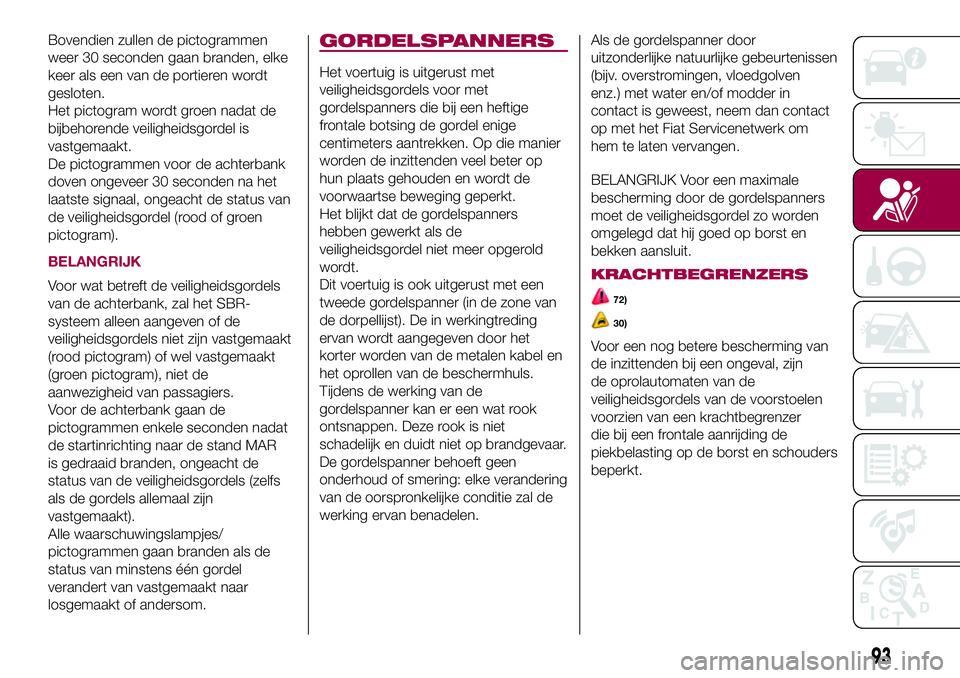

Bovendien zullen de pictogrammen
weer 30 seconden gaan branden, elke
keer als een van de portieren wordt
gesloten.
Het pictogram wordt groen nadat de
bijbehorende veiligheidsgordel is
vastgemaakt.
De pictogrammen voor de achterbank
doven ongeveer 30 seconden na het
laatste signaal, ongeacht de status van
de veiligheidsgordel (rood of groen
pictogram).
BELANGRIJK
Voor wat betreft de veiligheidsgordels
van de achterbank, zal het SBR-
systeem alleen aangeven of de
veiligheidsgordels niet zijn vastgemaakt
(rood pictogram) of wel vastgemaakt
(groen pictogram), niet de
aanwezigheid van passagiers.
Voor de achterbank gaan de
pictogrammen enkele seconden nadat
de startinrichting naar de stand MAR
is gedraaid branden, ongeacht de
status van de veiligheidsgordels (zelfs
als de gordels allemaal zijn
vastgemaakt).
Alle waarschuwingslampjes/
pictogrammen gaan branden als de
status van minstens één gordel
verandert van vastgemaakt naar
losgemaakt of andersom.
GORDELSPANNERS
Het voertuig is uitgerust met
veiligheidsgordels voor met
gordelspanners die bij een heftige
frontale botsing de gordel enige
centimeters aantrekken. Op die manier
worden de inzittenden veel beter op
hun plaats gehouden en wordt de
voorwaartse beweging geperkt.
Het blijkt dat de gordelspanners
hebben gewerkt als de
veiligheidsgordel niet meer opgerold
wordt.
Dit voertuig is ook uitgerust met een
tweede gordelspanner (in de zone van
de dorpellijst). De in werkingtreding
ervan wordt aangegeven door het
korter worden van de metalen kabel en
het oprollen van de beschermhuls.
Tijdens de werking van de
gordelspanner kan er een wat rook
ontsnappen. Deze rook is niet
schadelijk en duidt niet op brandgevaar.
De gordelspanner behoeft geen
onderhoud of smering: elke verandering
van de oorspronkelijke conditie zal de
werking ervan benadelen.Als de gordelspanner door
uitzonderlijke natuurlijke gebeurtenissen
(bijv. overstromingen, vloedgolven
enz.) met water en/of modder in
contact is geweest, neem dan contact
op met het Fiat Servicenetwerk om
hem te laten vervangen.
BELANGRIJK Voor een maximale
bescherming door de gordelspanners
moet de veiligheidsgordel zo worden
omgelegd dat hij goed op borst en
bekken aansluit.
KRACHTBEGRENZERS
72)
30)
Voor een nog betere bescherming van
de inzittenden bij een ongeval, zijn
de oprolautomaten van de
veiligheidsgordels van de voorstoelen
voorzien van een krachtbegrenzer
die bij een frontale aanrijding de
piekbelasting op de borst en schouders
beperkt.
93

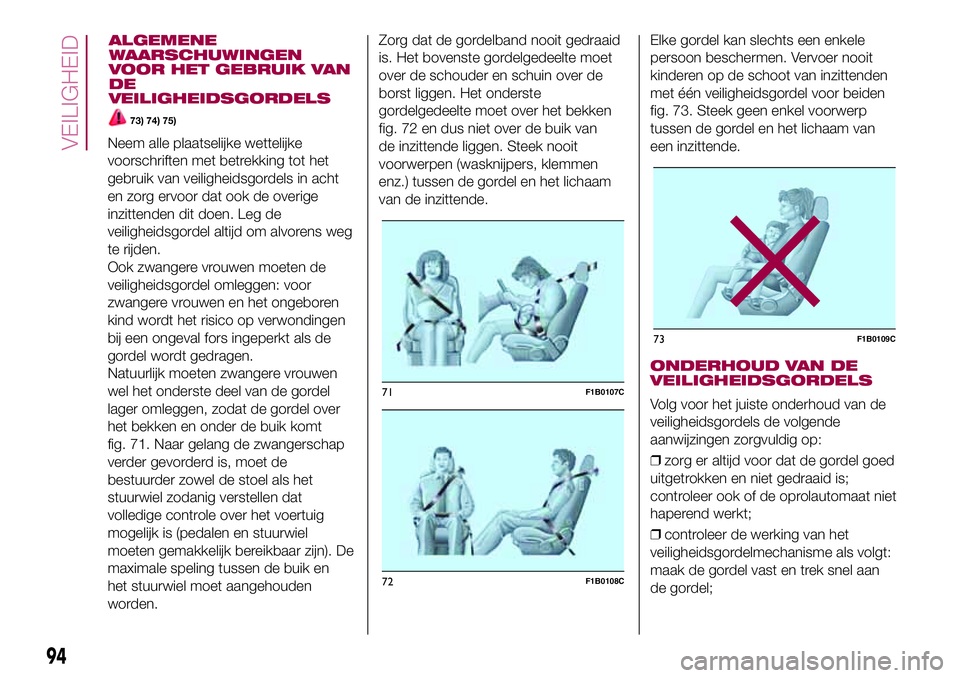

Neem alle plaatselijke wettelijke
voorschriften met betrekking tot het
gebruik van veiligheidsgordels in acht
en zorg ervoor dat ook de overige
inzittenden dit doen. Leg de
veiligheidsgordel altijd om alvorens weg
te rijden.
Ook zwangere vrouwen moeten de
veiligheidsgordel omleggen: voor
zwangere vrouwen en het ongeboren
kind wordt het risico op verwondingen
bij een ongeval fors ingeperkt als de
gordel wordt gedragen.
Natuurlijk moeten zwangere vrouwen
wel het onderste deel van de gordel
lager omleggen, zodat de gordel over
het bekken en onder de buik komt
fig. 71. Naar gelang de zwangerschap
verder gevorderd is, moet de
bestuurder zowel de stoel als het
stuurwiel zodanig verstellen dat
volledige controle over het voertuig
mogelijk is (pedalen en stuurwiel
moeten gemakkelijk bereikbaar zijn). De
maximale speling tussen de buik en
het stuurwiel moet aangehouden
worden.Zorg dat de gordelband nooit gedraaid
is. Het bovenste gordelgedeelte moet
over de schouder en schuin over de
borst liggen. Het onderste
gordelgedeelte moet over het bekken
fig. 72 en dus niet over de buik van
de inzittende liggen. Steek nooit
voorwerpen (wasknijpers, klemmen
enz.) tussen de gordel en het lichaam
van de inzittende.Elke gordel kan slechts een enkele
persoon beschermen. Vervoer nooit
kinderen op de schoot van inzittenden
met één veiligheidsgordel voor beiden
fig. 73. Steek geen enkel voorwerp
tussen de gordel en het lichaam van
een inzittende.
ONDERHOUD VAN DE
VEILIGHEIDSGORDELS
Volg voor het juiste onderhoud van de
veiligheidsgordels de volgende
aanwijzingen zorgvuldig op:
❒zorg er altijd voor dat de gordel goed
uitgetrokken en niet gedraaid is;
controleer ook of de oprolautomaat niet
haperend werkt;
❒controleer de werking van het
veiligheidsgordelmechanisme als volgt:
maak de gordel vast en trek snel aan
de gordel;71F1B0107C
72F1B0108C
73F1B0109C
94
VEILIGHEID
ALGEMENE
WAARSCHUWINGEN
VOOR HET GEBRUIK VAN
DE
VEILIGHEIDSGORDELS
73) 74) 75)

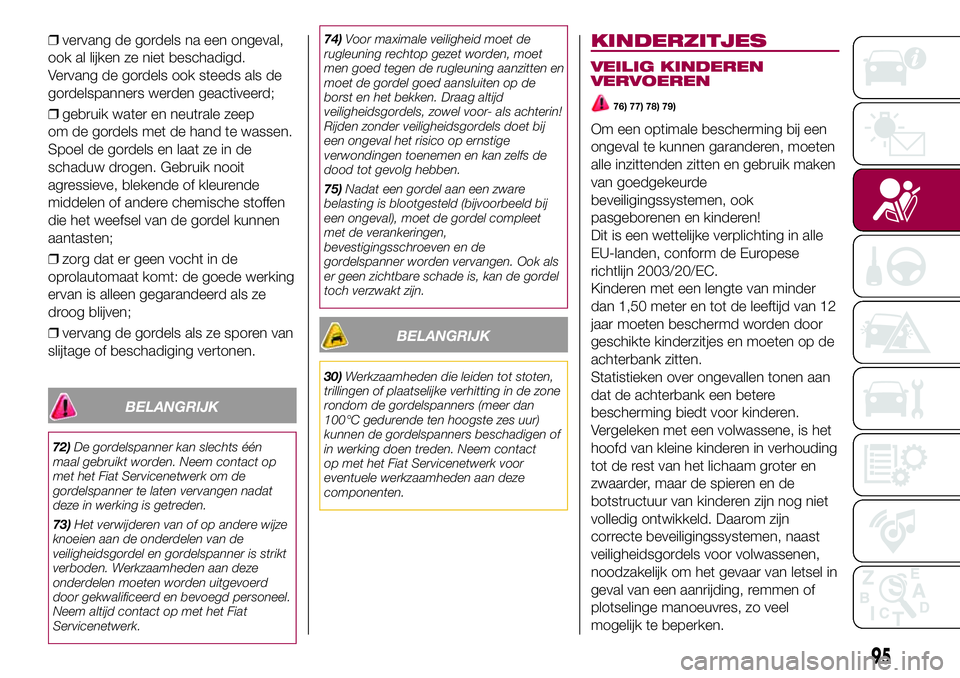

❒vervang de gordels na een ongeval,
ook al lijken ze niet beschadigd.
Vervang de gordels ook steeds als de
gordelspanners werden geactiveerd;
❒gebruik water en neutrale zeep
om de gordels met de hand te wassen.
Spoel de gordels en laat ze in de
schaduw drogen. Gebruik nooit
agressieve, blekende of kleurende
middelen of andere chemische stoffen
die het weefsel van de gordel kunnen
aantasten;
❒zorg dat er geen vocht in de
oprolautomaat komt: de goede werking
ervan is alleen gegarandeerd als ze
droog blijven;
❒vervang de gordels als ze sporen van
slijtage of beschadiging vertonen.
BELANGRIJK
72)De gordelspanner kan slechts één
maal gebruikt worden. Neem contact op
met het Fiat Servicenetwerk om de
gordelspanner te laten vervangen nadat
deze in werking is getreden.
73)Het verwijderen van of op andere wijze
knoeien aan de onderdelen van de
veiligheidsgordel en gordelspanner is strikt
verboden. Werkzaamheden aan deze
onderdelen moeten worden uitgevoerd
door gekwalificeerd en bevoegd personeel.
Neem altijd contact op met het Fiat
Servicenetwerk.74)Voor maximale veiligheid moet de
rugleuning rechtop gezet worden, moet
men goed tegen de rugleuning aanzitten en
moet de gordel goed aansluiten op de
borst en het bekken. Draag altijd
veiligheidsgordels, zowel voor- als achterin!
Rijden zonder veiligheidsgordels doet bij
een ongeval het risico op ernstige
verwondingen toenemen en kan zelfs de
dood tot gevolg hebben.
75)Nadat een gordel aan een zware
belasting is blootgesteld (bijvoorbeeld bij
een ongeval), moet de gordel compleet
met de verankeringen,
bevestigingsschroeven en de
gordelspanner worden vervangen. Ook als
er geen zichtbare schade is, kan de gordel
toch verzwakt zijn.
BELANGRIJK
30)Werkzaamheden die leiden tot stoten,
trillingen of plaatselijke verhitting in de zone
rondom de gordelspanners (meer dan
100°C gedurende ten hoogste zes uur)
kunnen de gordelspanners beschadigen of
in werking doen treden. Neem contact
op met het Fiat Servicenetwerk voor
eventuele werkzaamheden aan deze
componenten.
KINDERZITJES
VEILIG KINDEREN
VERVOEREN
76) 77) 78) 79)
Om een optimale bescherming bij een
ongeval te kunnen garanderen, moeten
alle inzittenden zitten en gebruik maken
van goedgekeurde
beveiligingssystemen, ook
pasgeborenen en kinderen!
Dit is een wettelijke verplichting in alle
EU-landen, conform de Europese
richtlijn 2003/20/EC.
Kinderen met een lengte van minder
dan 1,50 meter en tot de leeftijd van 12
jaar moeten beschermd worden door
geschikte kinderzitjes en moeten op de
achterbank zitten.
Statistieken over ongevallen tonen aan
dat de achterbank een betere
bescherming biedt voor kinderen.
Vergeleken met een volwassene, is het
hoofd van kleine kinderen in verhouding
tot de rest van het lichaam groter en
zwaarder, maar de spieren en de
botstructuur van kinderen zijn nog niet
volledig ontwikkeld. Daarom zijn
correcte beveiligingssystemen, naast
veiligheidsgordels voor volwassenen,
noodzakelijk om het gevaar van letsel in
geval van een aanrijding, remmen of
plotselinge manoeuvres, zo veel
mogelijk te beperken.
95

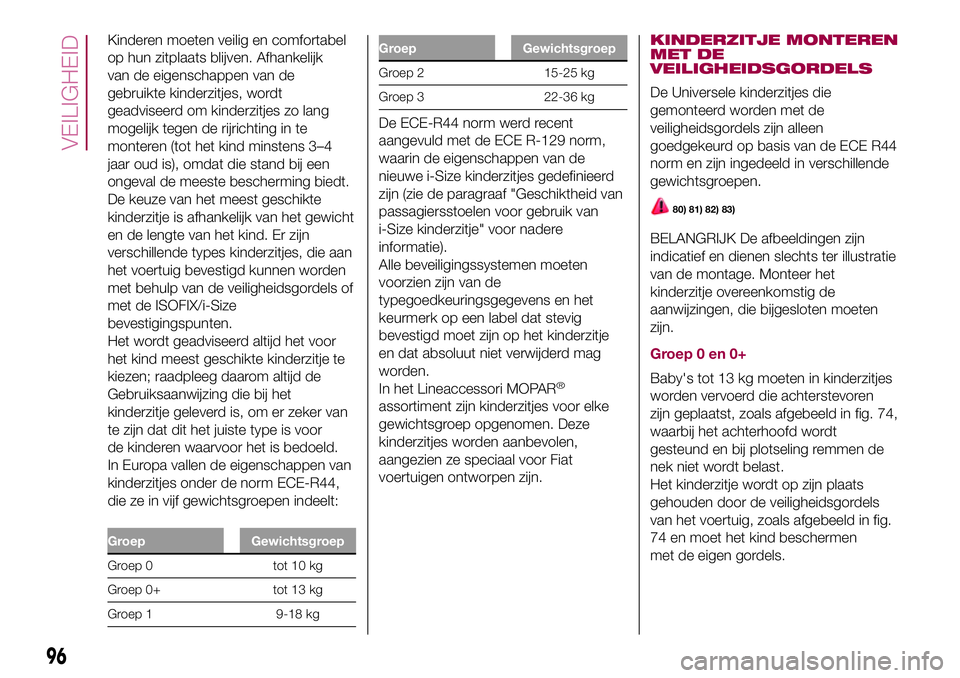

Kinderen moeten veilig en comfortabel
op hun zitplaats blijven. Afhankelijk
van de eigenschappen van de
gebruikte kinderzitjes, wordt
geadviseerd om kinderzitjes zo lang
mogelijk tegen de rijrichting in te
monteren (tot het kind minstens 3–4
jaar oud is), omdat die stand bij een
ongeval de meeste bescherming biedt.
De keuze van het meest geschikte
kinderzitje is afhankelijk van het gewicht
en de lengte van het kind. Er zijn
verschillende types kinderzitjes, die aan
het voertuig bevestigd kunnen worden
met behulp van de veiligheidsgordels of
met de ISOFIX/i-Size
bevestigingspunten.
Het wordt geadviseerd altijd het voor
het kind meest geschikte kinderzitje te
kiezen; raadpleeg daarom altijd de
Gebruiksaanwijzing die bij het
kinderzitje geleverd is, om er zeker van
te zijn dat dit het juiste type is voor
de kinderen waarvoor het is bedoeld.
In Europa vallen de eigenschappen van
kinderzitjes onder de norm ECE-R44,
die ze in vijf gewichtsgroepen indeelt:
Groep Gewichtsgroep
Groep 0 tot 10 kg
Groep 0+ tot 13 kg
Groep 1 9-18 kg
Groep Gewichtsgroep
Groep 2 15-25 kg
Groep 3 22-36 kg
De ECE-R44 norm werd recent
aangevuld met de ECE R-129 norm,
waarin de eigenschappen van de
nieuwe i-Size kinderzitjes gedefinieerd
zijn (zie de paragraaf "Geschiktheid van
passagiersstoelen voor gebruik van
i-Size kinderzitje" voor nadere
informatie).
Alle beveiligingssystemen moeten
voorzien zijn van de
typegoedkeuringsgegevens en het
keurmerk op een label dat stevig
bevestigd moet zijn op het kinderzitje
en dat absoluut niet verwijderd mag
worden.
In het Lineaccessori MOPAR
®
assortiment zijn kinderzitjes voor elke
gewichtsgroep opgenomen. Deze
kinderzitjes worden aanbevolen,
aangezien ze speciaal voor Fiat
voertuigen ontworpen zijn.
KINDERZITJE MONTEREN
MET DE
VEILIGHEIDSGORDELS
De Universele kinderzitjes die
gemonteerd worden met de
veiligheidsgordels zijn alleen
goedgekeurd op basis van de ECE R44
norm en zijn ingedeeld in verschillende
gewichtsgroepen.
80) 81) 82) 83)
BELANGRIJK De afbeeldingen zijn
indicatief en dienen slechts ter illustratie
van de montage. Monteer het
kinderzitje overeenkomstig de
aanwijzingen, die bijgesloten moeten
zijn.
Groep0en0+
Baby's tot 13 kg moeten in kinderzitjes
worden vervoerd die achterstevoren
zijn geplaatst, zoals afgebeeld in fig. 74,
waarbij het achterhoofd wordt
gesteund en bij plotseling remmen de
nek niet wordt belast.
Het kinderzitje wordt op zijn plaats
gehouden door de veiligheidsgordels
van het voertuig, zoals afgebeeld in fig.
74 en moet het kind beschermen
met de eigen gordels.
96
VEILIGHEID

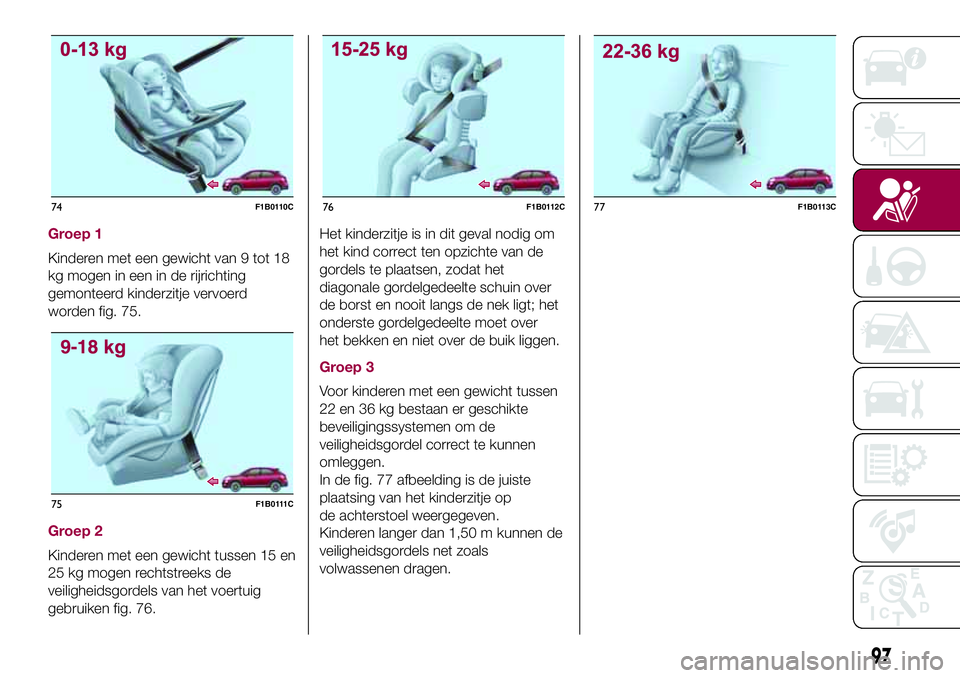

Groep 1
Kinderen met een gewicht van 9 tot 18
kg mogen in een in de rijrichting
gemonteerd kinderzitje vervoerd
worden fig. 75.
Groep 2
Kinderen met een gewicht tussen 15 en
25 kg mogen rechtstreeks de
veiligheidsgordels van het voertuig
gebruiken fig. 76.Het kinderzitje is in dit geval nodig om
het kind correct ten opzichte van de
gordels te plaatsen, zodat het
diagonale gordelgedeelte schuin over
de borst en nooit langs de nek ligt; het
onderste gordelgedeelte moet over
het bekken en niet over de buik liggen.
Groep 3
Voor kinderen met een gewicht tussen
22 en 36 kg bestaan er geschikte
beveiligingssystemen om de
veiligheidsgordel correct te kunnen
omleggen.
In de fig. 77 afbeelding is de juiste
plaatsing van het kinderzitje op
de achterstoel weergegeven.
Kinderen langer dan 1,50 m kunnen de
veiligheidsgordels net zoals
volwassenen dragen.
74F1B0110C
75F1B0111C
76F1B0112C77F1B0113C
97

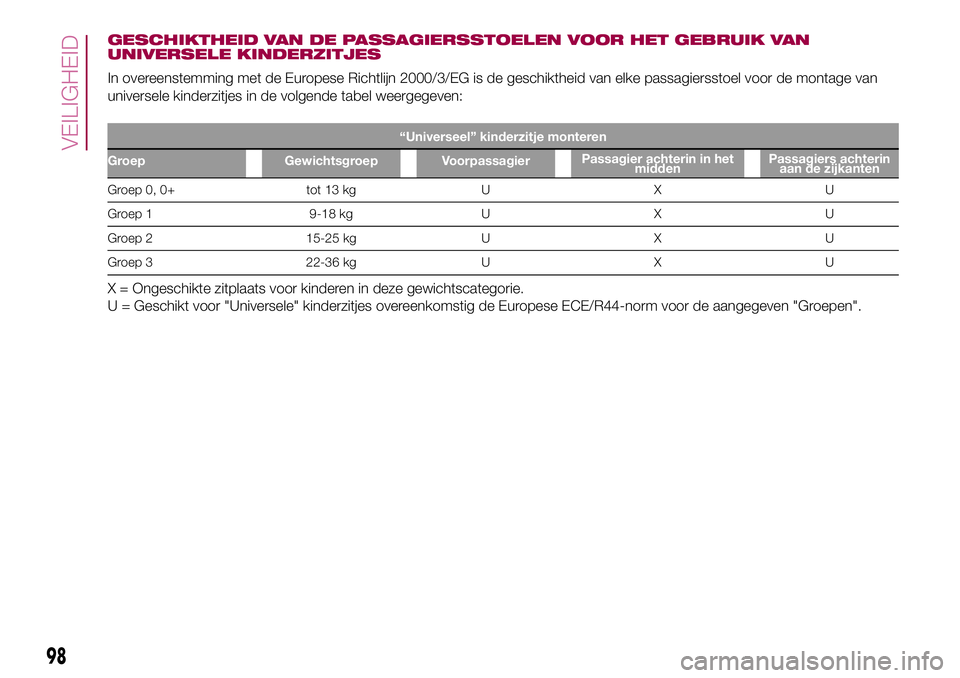

GESCHIKTHEID VAN DE PASSAGIERSSTOELEN VOOR HET GEBRUIK VAN
UNIVERSELE KINDERZITJES
In overeenstemming met de Europese Richtlijn 2000/3/EG is de geschiktheid van elke passagiersstoel voor de montage van
universele kinderzitjes in de volgende tabel weergegeven:
“Universeel” kinderzitje monteren
Groep Gewichtsgroep VoorpassagierPassagier achterin in het
middenPassagiers achterin
aan de zijkanten
Groep 0, 0+ tot 13 kg U X U
Groep 1 9-18 kg U X U
Groep 2 15-25 kg U X U
Groep 3 22-36 kg U X U
X = Ongeschikte zitplaats voor kinderen in deze gewichtscategorie.
U = Geschikt voor "Universele" kinderzitjes overeenkomstig de Europese ECE/R44-norm voor de aangegeven "Groepen".
98
VEILIGHEID
