FIAT 500X 2017 Instructieboek (in Dutch)

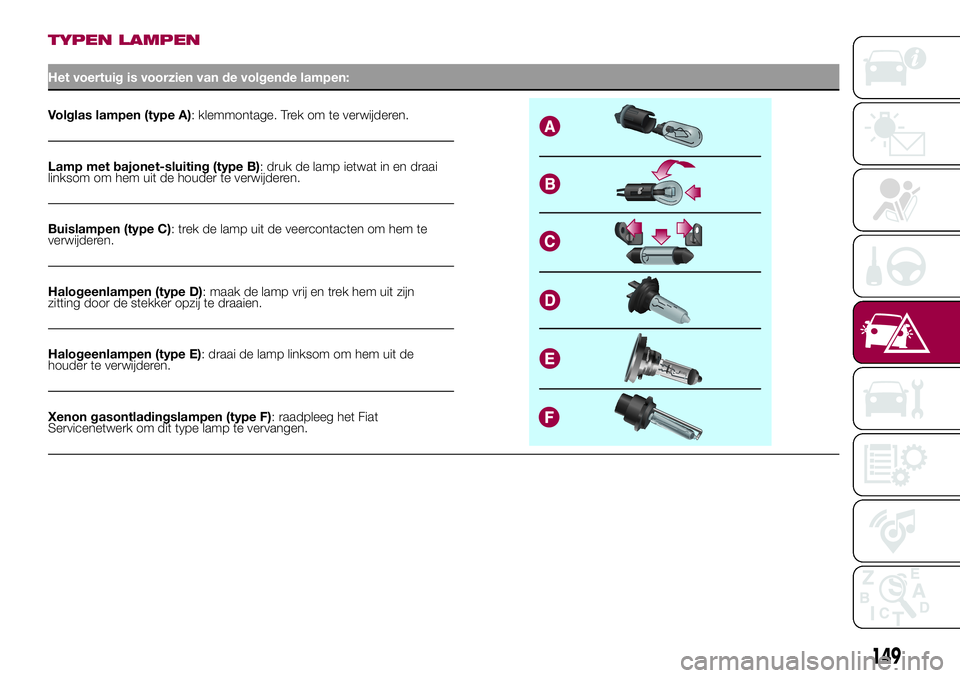

TYPEN LAMPEN
Het voertuig is voorzien van de volgende lampen:
Volglas lampen (type A): klemmontage. Trek om te verwijderen.
Lamp met bajonet-sluiting (type B): druk de lamp ietwat in en draai
linksom om hem uit de houder te verwijderen.
Buislampen (type C): trek de lamp uit de veercontacten om hem te
verwijderen.
Halogeenlampen (type D): maak de lamp vrij en trek hem uit zijn
zitting door de stekker opzij te draaien.
Halogeenlampen (type E): draai de lamp linksom om hem uit de
houder te verwijderen.
Xenon gasontladingslampen (type F): raadpleeg het Fiat
Servicenetwerk om dit type lamp te vervangen.
149

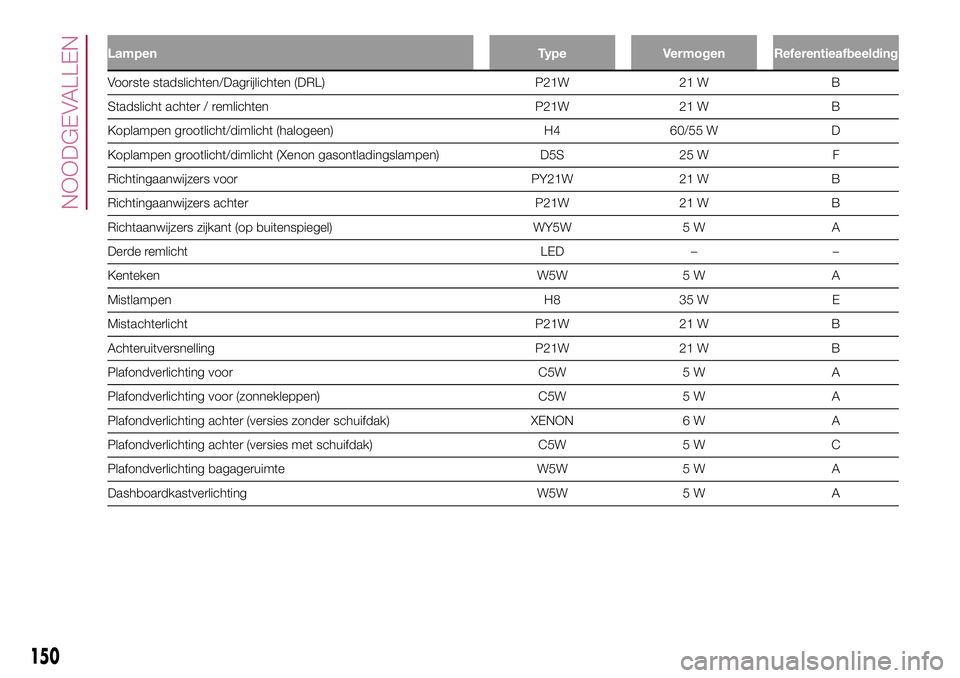

Lampen Type VermogenReferentieafbeelding
Voorste stadslichten/Dagrijlichten (DRL) P21W 21 W B
Stadslicht achter / remlichten P21W 21 W B
Koplampen grootlicht/dimlicht (halogeen) H4 60/55 W D
Koplampen grootlicht/dimlicht (Xenon gasontladingslampen) D5S 25 W F
Richtingaanwijzers voor PY21W 21 W B
Richtingaanwijzers achter P21W 21 W B
Richtaanwijzers zijkant (op buitenspiegel) WY5W 5 W A
Derde remlicht LED – –
Kenteken W5W 5 W A
Mistlampen H8 35 W E
Mistachterlicht P21W 21 W B
Achteruitversnelling P21W 21 W B
Plafondverlichting voor C5W 5 W A
Plafondverlichting voor (zonnekleppen) C5W 5 W A
Plafondverlichting achter (versies zonder schuifdak) XENON 6 W A
Plafondverlichting achter (versies met schuifdak) C5W 5 W C
Plafondverlichting bagageruimte W5W 5 W A
Dashboardkastverlichting W5W 5 W A
150
NOODGEVALLEN

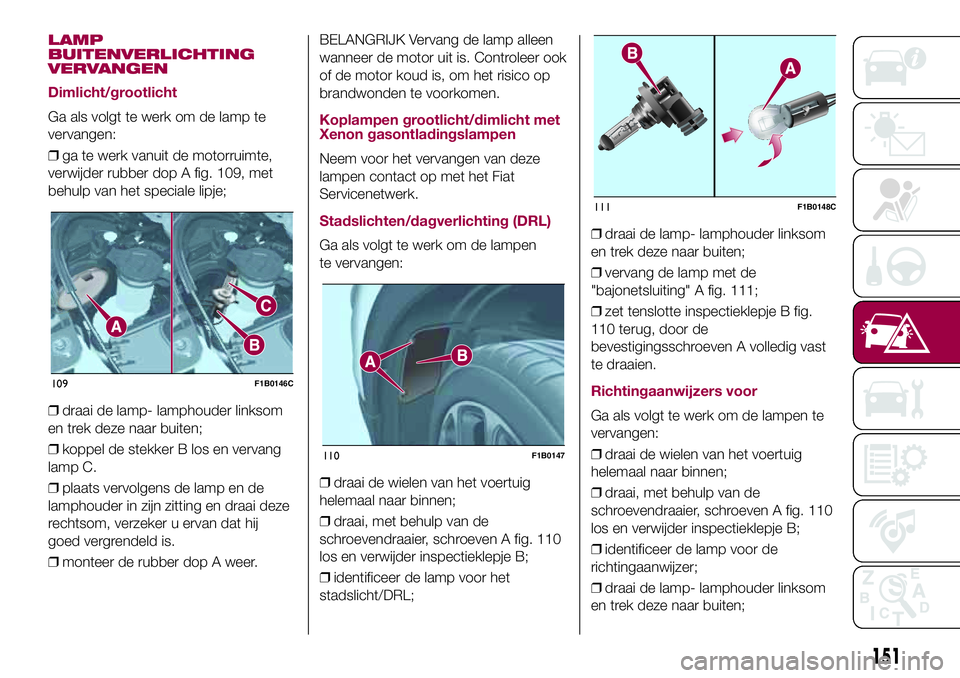

LAMP
BUITENVERLICHTING
VERVANGEN
Dimlicht/grootlicht
Ga als volgt te werk om de lamp te
vervangen:
❒ga te werk vanuit de motorruimte,
verwijder rubber dop A fig. 109, met
behulp van het speciale lipje;
❒draai de lamp- lamphouder linksom
en trek deze naar buiten;
❒koppel de stekker B los en vervang
lamp C.
❒plaats vervolgens de lamp en de
lamphouder in zijn zitting en draai deze
rechtsom, verzeker u ervan dat hij
goed vergrendeld is.
❒monteer de rubber dop A weer.BELANGRIJK Vervang de lamp alleen
wanneer de motor uit is. Controleer ook
of de motor koud is, om het risico op
brandwonden te voorkomen.Koplampen grootlicht/dimlicht met
Xenon gasontladingslampen
Neem voor het vervangen van deze
lampen contact op met het Fiat
Servicenetwerk.
Stadslichten/dagverlichting (DRL)
Ga als volgt te werk om de lampen
te vervangen:
❒draai de wielen van het voertuig
helemaal naar binnen;
❒draai, met behulp van de
schroevendraaier, schroeven A fig. 110
los en verwijder inspectieklepje B;
❒identificeer de lamp voor het
stadslicht/DRL;❒draai de lamp- lamphouder linksom
en trek deze naar buiten;
❒vervang de lamp met de
"bajonetsluiting" A fig. 111;
❒zet tenslotte inspectieklepje B fig.
110 terug, door de
bevestigingsschroeven A volledig vast
te draaien.
Richtingaanwijzers voor
Ga als volgt te werk om de lampen te
vervangen:
❒draai de wielen van het voertuig
helemaal naar binnen;
❒draai, met behulp van de
schroevendraaier, schroeven A fig. 110
los en verwijder inspectieklepje B;
❒identificeer de lamp voor de
richtingaanwijzer;
❒draai de lamp- lamphouder linksom
en trek deze naar buiten;
109F1B0146C
110F1B0147
111F1B0148C
151

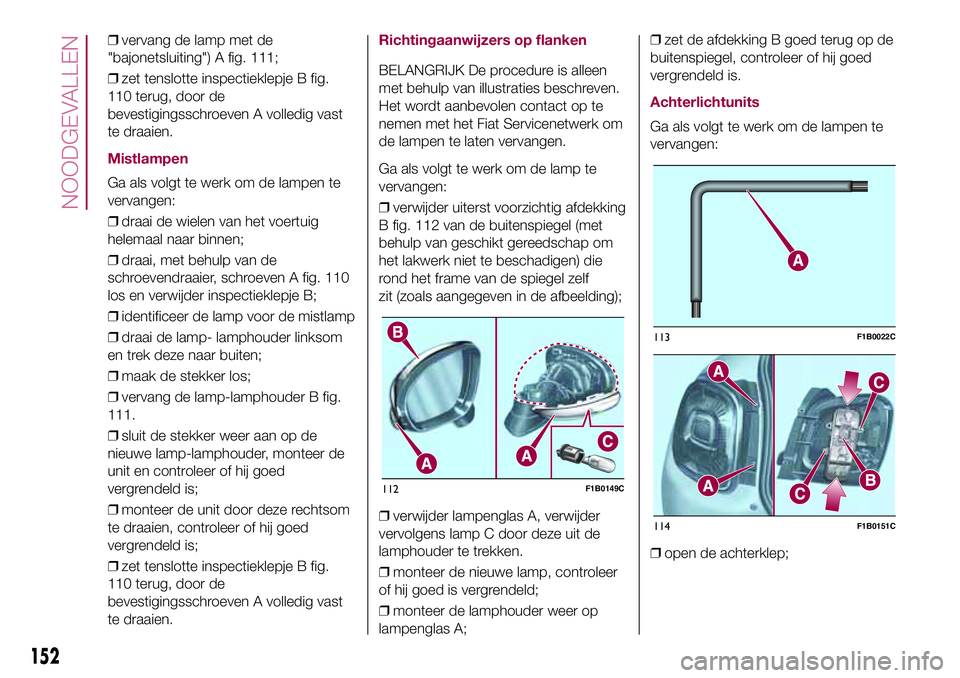

❒vervang de lamp met de
"bajonetsluiting") A fig. 111;
❒zet tenslotte inspectieklepje B fig.
110 terug, door de
bevestigingsschroeven A volledig vast
te draaien.
Mistlampen
Ga als volgt te werk om de lampen te
vervangen:
❒draai de wielen van het voertuig
helemaal naar binnen;
❒draai, met behulp van de
schroevendraaier, schroeven A fig. 110
los en verwijder inspectieklepje B;
❒identificeer de lamp voor de mistlamp
❒draai de lamp- lamphouder linksom
en trek deze naar buiten;
❒maak de stekker los;
❒vervang de lamp-lamphouder B fig.
111.
❒sluit de stekker weer aan op de
nieuwe lamp-lamphouder, monteer de
unit en controleer of hij goed
vergrendeld is;
❒monteer de unit door deze rechtsom
te draaien, controleer of hij goed
vergrendeld is;
❒zet tenslotte inspectieklepje B fig.
110 terug, door de
bevestigingsschroeven A volledig vast
te draaien.
Richtingaanwijzers op flanken
BELANGRIJK De procedure is alleen
met behulp van illustraties beschreven.
Het wordt aanbevolen contact op te
nemen met het Fiat Servicenetwerk om
de lampen te laten vervangen.
Ga als volgt te werk om de lamp te
vervangen:
❒verwijder uiterst voorzichtig afdekking
B fig. 112 van de buitenspiegel (met
behulp van geschikt gereedschap om
het lakwerk niet te beschadigen) die
rond het frame van de spiegel zelf
zit (zoals aangegeven in de afbeelding);
❒verwijder lampenglas A, verwijder
vervolgens lamp C door deze uit de
lamphouder te trekken.
❒monteer de nieuwe lamp, controleer
of hij goed is vergrendeld;
❒monteer de lamphouder weer op
lampenglas A;❒zet de afdekking B goed terug op de
buitenspiegel, controleer of hij goed
vergrendeld is.
Achterlichtunits
Ga als volgt te werk om de lampen te
vervangen:
❒open de achterklep;
112F1B0149C
113F1B0022C
114F1B0151C
152
NOODGEVALLEN

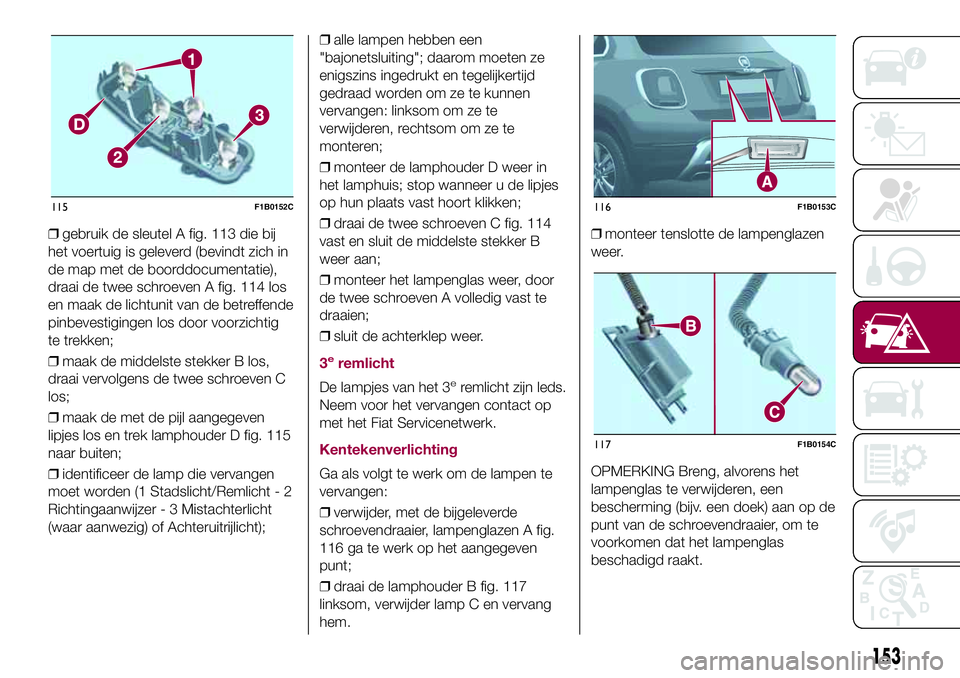

❒gebruik de sleutel A fig. 113 die bij
het voertuig is geleverd (bevindt zich in
de map met de boorddocumentatie),
draai de twee schroeven A fig. 114 los
en maak de lichtunit van de betreffende
pinbevestigingen los door voorzichtig
te trekken;
❒maak de middelste stekker B los,
draai vervolgens de twee schroeven C
los;
❒maak de met de pijl aangegeven
lipjes los en trek lamphouder D fig. 115
naar buiten;
❒identificeer de lamp die vervangen
moet worden (1 Stadslicht/Remlicht - 2
Richtingaanwijzer - 3 Mistachterlicht
(waar aanwezig) of Achteruitrijlicht);❒alle lampen hebben een
"bajonetsluiting"; daarom moeten ze
enigszins ingedrukt en tegelijkertijd
gedraad worden om ze te kunnen
vervangen: linksom om ze te
verwijderen, rechtsom om ze te
monteren;
❒monteer de lamphouder D weer in
het lamphuis; stop wanneer u de lipjes
op hun plaats vast hoort klikken;
❒draai de twee schroeven C fig. 114
vast en sluit de middelste stekker B
weer aan;
❒monteer het lampenglas weer, door
de twee schroeven A volledig vast te
draaien;
❒sluit de achterklep weer.
3eremlicht
De lampjes van het 3eremlicht zijn leds.
Neem voor het vervangen contact op
met het Fiat Servicenetwerk.
Kentekenverlichting
Ga als volgt te werk om de lampen te
vervangen:
❒verwijder, met de bijgeleverde
schroevendraaier, lampenglazen A fig.
116 ga te werk op het aangegeven
punt;
❒draai de lamphouder B fig. 117
linksom, verwijder lamp C en vervang
hem.❒monteer tenslotte de lampenglazen
weer.
OPMERKING Breng, alvorens het
lampenglas te verwijderen, een
bescherming (bijv. een doek) aan op de
punt van de schroevendraaier, om te
voorkomen dat het lampenglas
beschadigd raakt.
115F1B0152C116F1B0153C
117F1B0154C
153

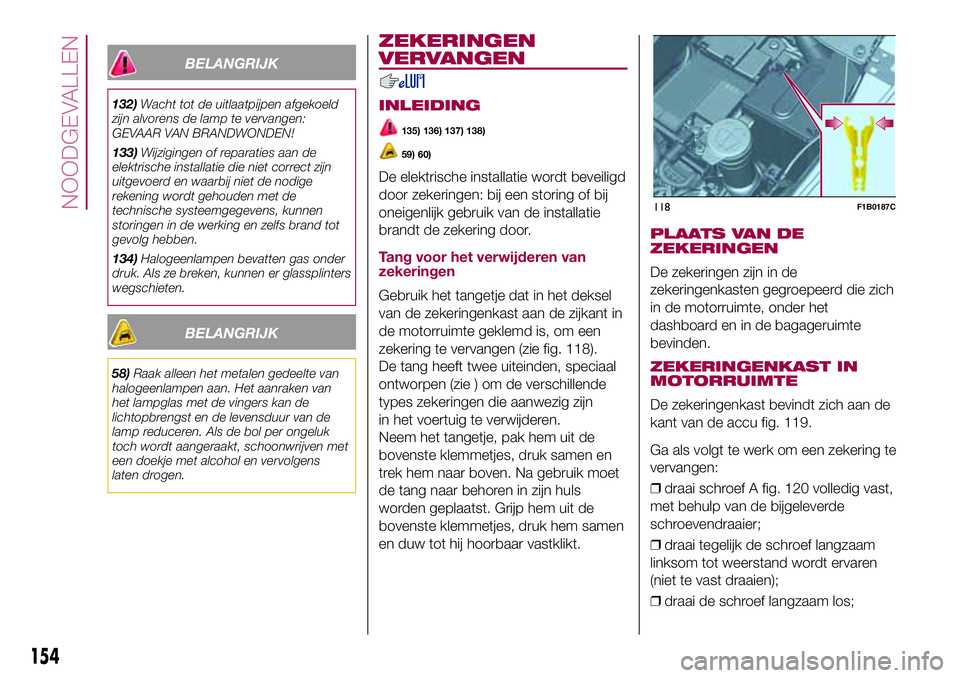

BELANGRIJK
132)Wacht tot de uitlaatpijpen afgekoeld
zijn alvorens de lamp te vervangen:
GEVAAR VAN BRANDWONDEN!
133)Wijzigingen of reparaties aan de
elektrische installatie die niet correct zijn
uitgevoerd en waarbij niet de nodige
rekening wordt gehouden met de
technische systeemgegevens, kunnen
storingen in de werking en zelfs brand tot
gevolg hebben.
134)Halogeenlampen bevatten gas onder
druk. Als ze breken, kunnen er glassplinters
wegschieten.
BELANGRIJK
58)Raak alleen het metalen gedeelte van
halogeenlampen aan. Het aanraken van
het lampglas met de vingers kan de
lichtopbrengst en de levensduur van de
lamp reduceren. Als de bol per ongeluk
toch wordt aangeraakt, schoonwrijven met
een doekje met alcohol en vervolgens
laten drogen.
ZEKERINGEN
VERVANGEN
INLEIDING
135) 136) 137) 138)
59) 60)
De elektrische installatie wordt beveiligd
door zekeringen: bij een storing of bij
oneigenlijk gebruik van de installatie
brandt de zekering door.
Tang voor het verwijderen van
zekeringen
Gebruik het tangetje dat in het deksel
van de zekeringenkast aan de zijkant in
de motorruimte geklemd is, om een
zekering te vervangen (zie fig. 118).
De tang heeft twee uiteinden, speciaal
ontworpen (zie ) om de verschillende
types zekeringen die aanwezig zijn
in het voertuig te verwijderen.
Neem het tangetje, pak hem uit de
bovenste klemmetjes, druk samen en
trek hem naar boven. Na gebruik moet
de tang naar behoren in zijn huls
worden geplaatst. Grijp hem uit de
bovenste klemmetjes, druk hem samen
en duw tot hij hoorbaar vastklikt.
PLAATS VAN DE
ZEKERINGEN
De zekeringen zijn in de
zekeringenkasten gegroepeerd die zich
in de motorruimte, onder het
dashboard en in de bagageruimte
bevinden.
ZEKERINGENKAST IN
MOTORRUIMTE
De zekeringenkast bevindt zich aan de
kant van de accu fig. 119.
Ga als volgt te werk om een zekering te
vervangen:
❒draai schroef A fig. 120 volledig vast,
met behulp van de bijgeleverde
schroevendraaier;
❒draai tegelijk de schroef langzaam
linksom tot weerstand wordt ervaren
(niet te vast draaien);
❒draai de schroef langzaam los;
118F1B0187C
154
NOODGEVALLEN

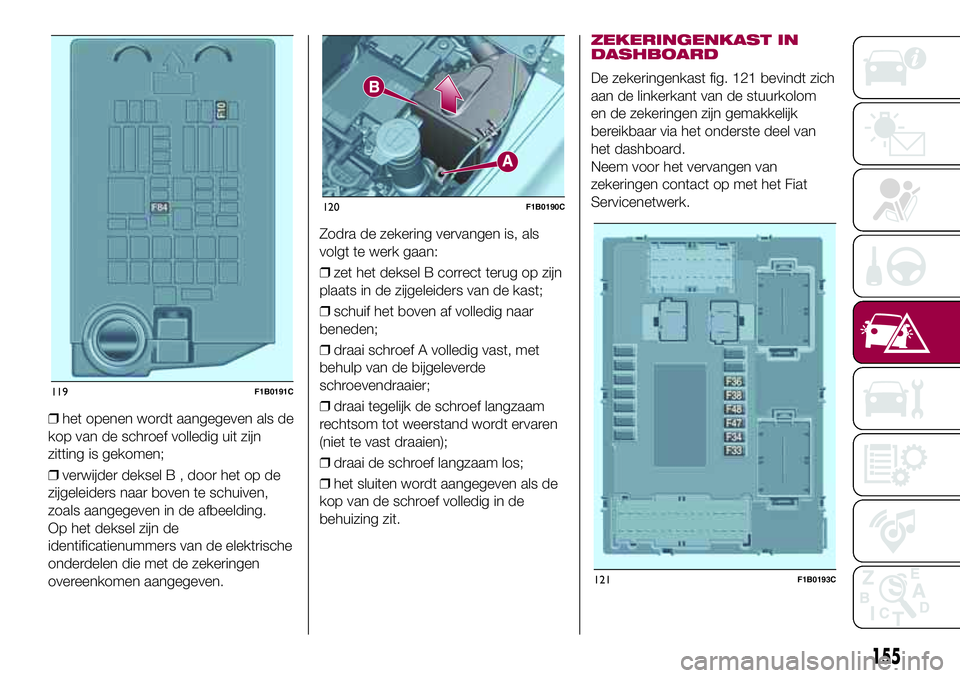

❒het openen wordt aangegeven als de
kop van de schroef volledig uit zijn
zitting is gekomen;
❒verwijder deksel B , door het op de
zijgeleiders naar boven te schuiven,
zoals aangegeven in de afbeelding.
Op het deksel zijn de
identificatienummers van de elektrische
onderdelen die met de zekeringen
overeenkomen aangegeven.Zodra de zekering vervangen is, als
volgt te werk gaan:
❒zet het deksel B correct terug op zijn
plaats in de zijgeleiders van de kast;
❒schuif het boven af volledig naar
beneden;
❒draai schroef A volledig vast, met
behulp van de bijgeleverde
schroevendraaier;
❒draai tegelijk de schroef langzaam
rechtsom tot weerstand wordt ervaren
(niet te vast draaien);
❒draai de schroef langzaam los;
❒het sluiten wordt aangegeven als de
kop van de schroef volledig in de
behuizing zit.
ZEKERINGENKAST IN
DASHBOARD
De zekeringenkast fig. 121 bevindt zich
aan de linkerkant van de stuurkolom
en de zekeringen zijn gemakkelijk
bereikbaar via het onderste deel van
het dashboard.
Neem voor het vervangen van
zekeringen contact op met het Fiat
Servicenetwerk.
119F1B0191C
120F1B0190C
121F1B0193C
155

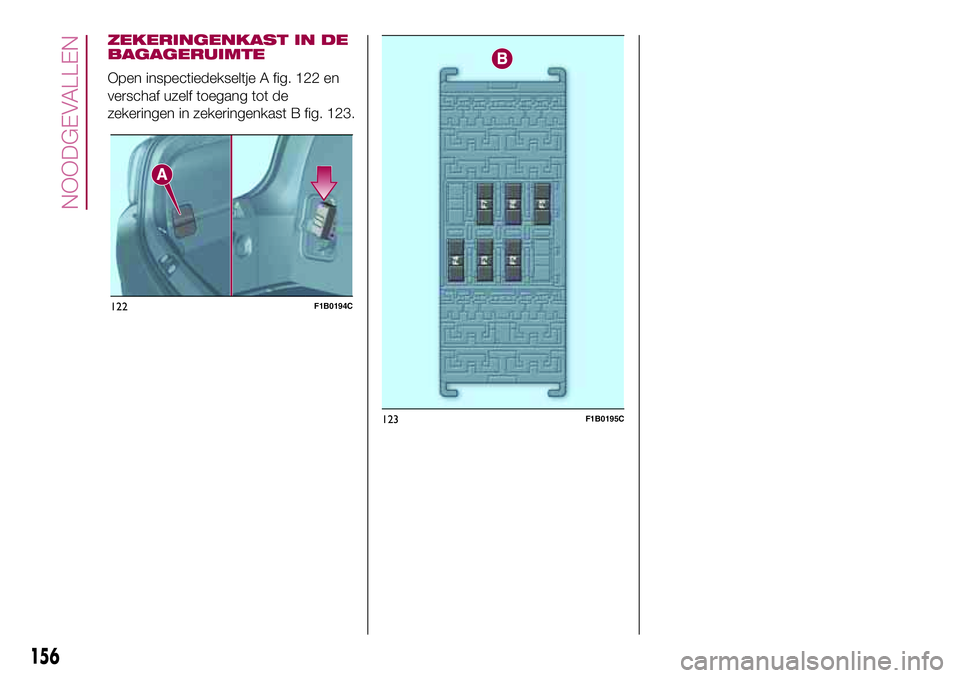

ZEKERINGENKAST IN DE
BAGAGERUIMTE
Open inspectiedekseltje A fig. 122 en
verschaf uzelf toegang tot de
zekeringen in zekeringenkast B fig. 123.
122F1B0194C
123F1B0195C
156
NOODGEVALLEN

ZEKERINGENKAST IN MOTORRUIMTE
GEBRUIKERS ZEKERING AMPÈRE
ClaxonF10 10
Stroomvoorziening voor aansteker/stopcontact F84 20
.
ZEKERINGENKAST IN DASHBOARD
GEBRUIKERS ZEKERING AMPÈRE
Elektrische ruitbediening passagierszijde F33 20
Elektrische ruitbediening bestuurderszijde F34 20
Voeding voorUconnect
™systeem, Klimaatregeling, Elektrisch
inklapbare buitenspiegels, EOBD-systeem, USB-poort/AUX-
aansluiting, plafondverlichting achter (versies met schuifdak)F36 15
Dead Lock-systeem (Ontgrendeling portier bestuurderszijde voor
bepaalde versies/markten)/Portierontgrendeling/Centrale
vergrendeling/Elektrische ontgrendeling achterklepF38 20
Elektrische ruitbediening linksachter F47 20
Elektrische ruitbediening rechtsachter F48 20
157

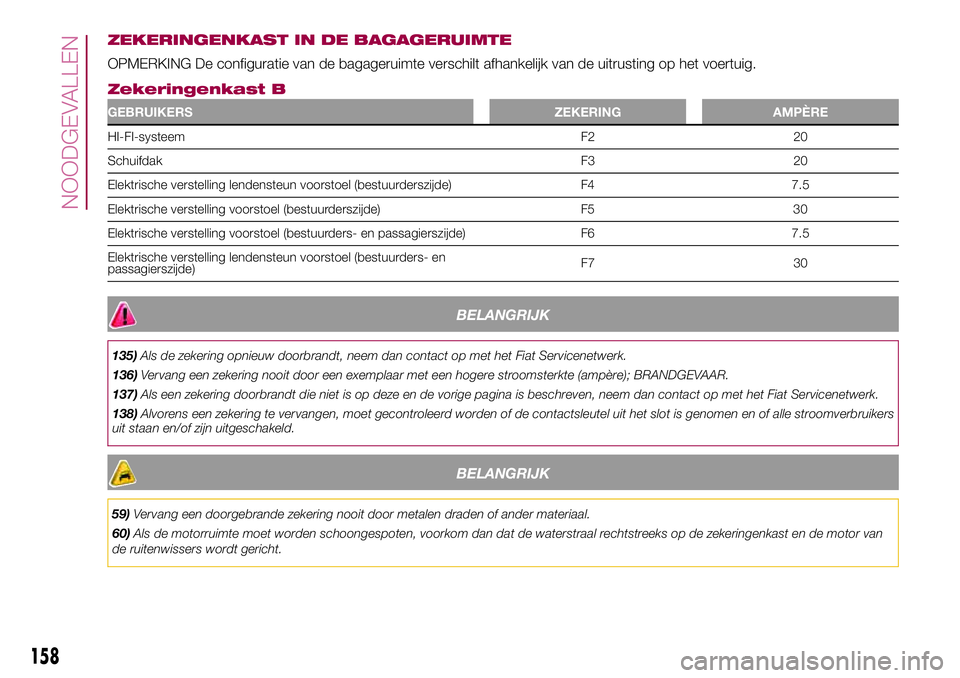

ZEKERINGENKAST IN DE BAGAGERUIMTE
OPMERKING De configuratie van de bagageruimte verschilt afhankelijk van de uitrusting op het voertuig.
Zekeringenkast B
GEBRUIKERS ZEKERING AMPÈRE
HI-FI-systeem F2 20
SchuifdakF3 20
Elektrische verstelling lendensteun voorstoel (bestuurderszijde) F4 7.5
Elektrische verstelling voorstoel (bestuurderszijde) F5 30
Elektrische verstelling voorstoel (bestuurders- en passagierszijde) F6 7.5
Elektrische verstelling lendensteun voorstoel (bestuurders- en
passagierszijde)F7 30
BELANGRIJK
135)Als de zekering opnieuw doorbrandt, neem dan contact op met het Fiat Servicenetwerk.
136)Vervang een zekering nooit door een exemplaar met een hogere stroomsterkte (ampère); BRANDGEVAAR.
137)Als een zekering doorbrandt die niet is op deze en de vorige pagina is beschreven, neem dan contact op met het Fiat Servicenetwerk.
138)Alvorens een zekering te vervangen, moet gecontroleerd worden of de contactsleutel uit het slot is genomen en of alle stroomverbruikers
uit staan en/of zijn uitgeschakeld.
BELANGRIJK
59)Vervang een doorgebrande zekering nooit door metalen draden of ander materiaal.
60)Als de motorruimte moet worden schoongespoten, voorkom dan dat de waterstraal rechtstreeks op de zekeringenkast en de motor van
de ruitenwissers wordt gericht.
158
NOODGEVALLEN
