FIAT 500X 2017 Instructieboek (in Dutch)

WEGWIJS IN UW AUTO
Grondige kennis van uw nieuwe
voertuig begint hier.
In dit boekje is op eenvoudige en
rechtstreekse wijze beschreven hoe uw
voertuig gemaakt is en hoe het werkt.
Daarom adviseren u het comfortabel
zittend in uw voertuig te lezen, dan kunt
u met eigen ogen onmiddellijk zien
wat hier beschreven is.DASHBOARD ................................. 10
DE SLEUTELS ................................ 11
STARTINRICHTING ......................... 12
FIAT CODE...................................... 14
ALARM ........................................... 15

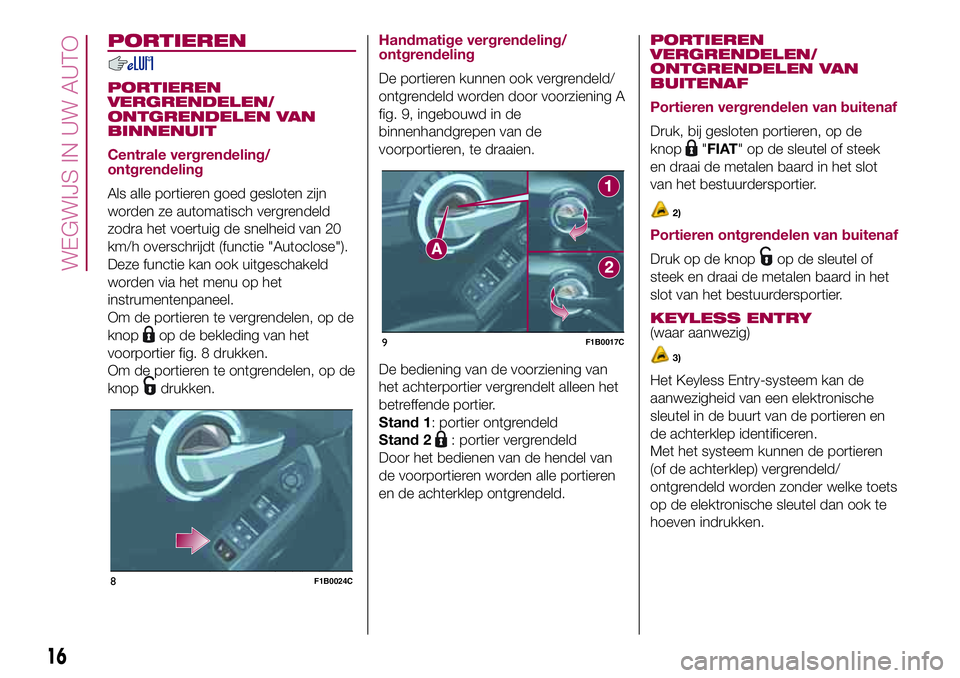

PORTIEREN .................................... 16
STOELEN........................................ 19
HOOFDSTEUNEN ........................... 22
STUURWIEL ................................... 23
ACHTERUITKIJKSPIEGELS ............ 24
BUITENVERLICHTING .................... 25
INTERIEURVERLICHTING ............... 29
RUITENWISSERS/
KLIMAATREGELING........................ 34
ELEKTRISCHE RUITBEDIENING ..... 38
ELEKTRISCH SCHUIFDAK.............. 39
MOTORKAP.................................... 41
BAGAGERUIMTE ............................ 42
9
ACHTERRUITWISSER.................... 30

DASHBOARD
1. Verstelbare luchtroosters aan de zijkant 2. Linker hendel: richtingaanwijzers, grootlicht, grootlichtsignaal, rijbaanwisselfunctie
3. Instrumentenpaneel 4. Bedieningselementen op het stuurwiel: Cruise-Control, Snelheidsbegrenzer 5. Rechter hendel: ruitenwisser/-sproeier,
achterruitwisser/-sproeier, instelling gevoeligheid regensensor 6. Display: radio /Uconnect™7. Start&Stop, Alarmknipperlichten, leds status
passagiersairbag 8. Gekoeld opbergvak boven 9. Frontairbag passagierszijde 10. Verstelbare middelste luchtroosters 11. Onderste dashboardkastje
12. Bediening klimaatregeling 13. Knoppen op de tunnelconsole: stoelverwarming, stuurwielverwarming, bedieningspaneel voor USB-poort +
AUX-aansluiting en SD-kaartlezer (waar aanwezig) 14. Knie-airbag 15. Startinrichting (sleutel of knop) 16. Frontairbag bestuurderszijde
17. Bedieningselementen op het stuurwiel: menu display, tripcomputer, multimedia, telefoon, spraakherkenning 18. Bedieningspaneel:
lichtschakelaar, hoogteregeling koplampen.
1211
2F1B0321C
10
WEGWIJS IN UW AUTO

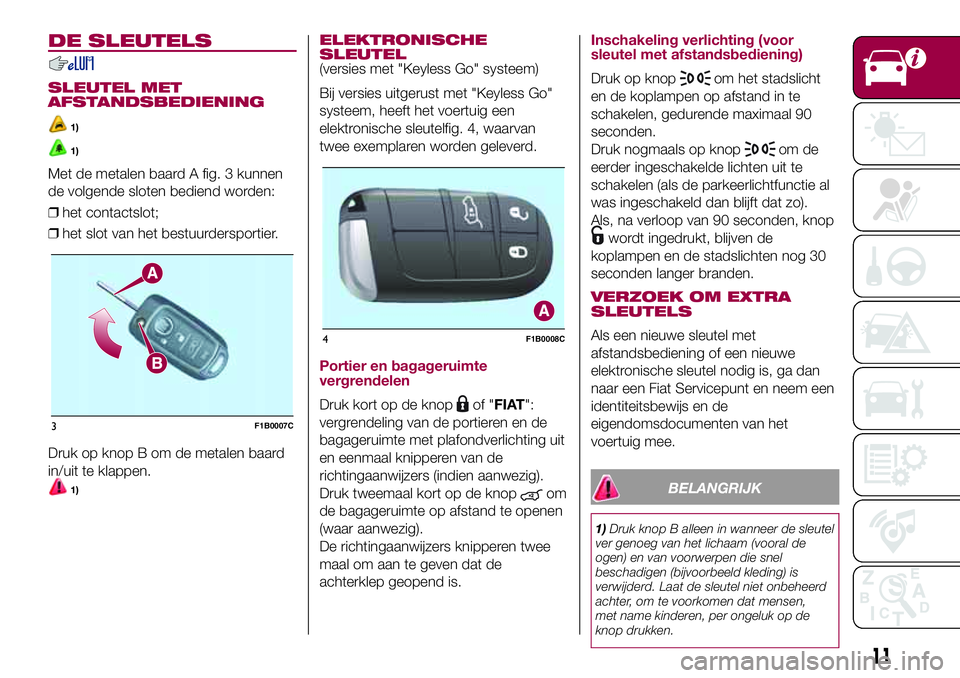

DE SLEUTELS
SLEUTEL MET
AFSTANDSBEDIENING
1)
1)
Met de metalen baard A fig. 3 kunnen
de volgende sloten bediend worden:
❒het contactslot;
❒het slot van het bestuurdersportier.
Druk op knop B om de metalen baard
in/uit te klappen.
1)
ELEKTRONISCHE
SLEUTEL
(versies met "Keyless Go" systeem)
Bij versies uitgerust met "Keyless Go"
systeem, heeft het voertuig een
elektronische sleutelfig. 4, waarvan
twee exemplaren worden geleverd.
Portier en bagageruimte
vergrendelen
Druk kort op de knopof "FIAT":
vergrendeling van de portieren en de
bagageruimte met plafondverlichting uit
en eenmaal knipperen van de
richtingaanwijzers (indien aanwezig).
Druk tweemaal kort op de knop
om
de bagageruimte op afstand te openen
(waar aanwezig).
De richtingaanwijzers knipperen twee
maal om aan te geven dat de
achterklep geopend is.
Inschakeling verlichting (voor
sleutel met afstandsbediening)
Druk op knopom het stadslicht
en de koplampen op afstand in te
schakelen, gedurende maximaal 90
seconden.
Druk nogmaals op knop
om de
eerder ingeschakelde lichten uit te
schakelen (als de parkeerlichtfunctie al
was ingeschakeld dan blijft dat zo).
Als, na verloop van 90 seconden, knop
wordt ingedrukt, blijven de
koplampen en de stadslichten nog 30
seconden langer branden.
VERZOEK OM EXTRA
SLEUTELS
Als een nieuwe sleutel met
afstandsbediening of een nieuwe
elektronische sleutel nodig is, ga dan
naar een Fiat Servicepunt en neem een
identiteitsbewijs en de
eigendomsdocumenten van het
voertuig mee.
BELANGRIJK
1)Druk knop B alleen in wanneer de sleutel
ver genoeg van het lichaam (vooral de
ogen) en van voorwerpen die snel
beschadigen (bijvoorbeeld kleding) is
verwijderd. Laat de sleutel niet onbeheerd
achter, om te voorkomen dat mensen,
met name kinderen, per ongeluk op de
knop drukken.
3F1B0007C
4F1B0008C
11

BELANGRIJK
1)De elektronische onderdelen in de
sleutels kunnen beschadigen als de sleutel
aan sterke schokken wordt blootgesteld.
Om een correcte werking van de
inwendige elektronische componenten te
garanderen, mag de sleutel nooit aan
direct zonlicht blootgesteld worden.
BELANGRIJK
1)Gebruikte batterijen kunnen schadelijk
zijn voor het milieu als ze niet op de juiste
wijze als afval verwerkt worden. Ze moeten
overeenkomstig de wet in speciale bakken
gedeponeerd worden. Ze kunnen ook
ingeleverd worden bij het Fiat
Servicenetwerk dat voor hun verwerking
zal zorgen.
STARTINRICHTING
Versies met sleutel zonder
afstandsbediening
De sleutel kan naar 3 standen worden
gedraaid fig. 5:
❒STOP: motor uit, sleutel kan
verwijderd worden, stuur geblokkeerd
(met sleutel verwijderd). Sommige
elektrische apparaten (bijv. centrale
portiervergrendeling, alarm enz.)
kunnen blijven werken;
❒MAR: rijstand. Alle elektrische
apparaten/systemen kunnen werken;
❒AVV: motor starten.
2) 3)
Versies met elektronische sleutel
(Keyless Go-systeem)
Om de startinrichting fig. 6 te activeren
moet de elektronische sleutel zich in het
interieur bevinden.
De startinrichting wordt ook geactiveerd
als de elektronische sleutel zich in de
bagageruimte of op de hoedenplank
bevindt.
De startinrichting kan in de volgende
standen staan:
❒STOP: motor uit, stuur geblokkeerd.
Sommige elektrische apparaten (bijv.
centrale portiervergrendeling, alarm
enz.) kunnen blijven werken;
5F1B0013C
6F1B0014C
12
WEGWIJS IN UW AUTO

❒MAR: rijstand. Alle elektrische
apparaten/systemen kunnen werken.
Deze toestand kan verkregen worden
door éénmaal op de startknop te
drukken, zonder het rempedaal (versies
met automatische versnellingsbak) of
het koppelingspedaal (versies met
handgeschakelde versnellingsbak) in te
trappen;
❒AVV: motor starten.
OPMERKING De startinrichting wordt
NIET ingeschakeld als de elektronische
sleutel zich in de bagageruimte bevindt
en de achterklep open staat.
OPMERKING Met de startinrichting op
MAR, zal deze, als het voertuig 30
minuten stilstaat (versies met
handgeschakelde versnellingsbak) of
met de versnellingspook in P (Parkeren)
(versies met automatische
versnellingsbak) en de motor uit,
automatisch naar de stand STOP gaan.
OPMERKING Wanneer de motor
gestart is, is het mogelijk weg te lopen
van het voertuig en de elektronische
sleutel mee te nemen. De motor zal
blijven lopen. Het voertuig zal aangeven
dat de sleutel niet aan boord is van
het voertuig, wanneer het portier wordt
gesloten.
Zie voor meer informatie over het
starten van de motor de beschrijving in
de paragraaf "Motor starten" in het
hoofdstuk "Starten en rijden".
4) 5)
STUURSLOT
Inschakelen
Versies met sleutel zonder
afstandsbediening: wanneer de
startinrichting op STOP staat, de sleutel
verwijderen en het stuurwiel verdraaien
tot het vergrendelt.
BELANGRIJK Als de contactsleutel van
de stand MAR naar de stand STOP is
gedraaid, kan het stuurslot niet
ingeschakeld worden tot de sleutel uit
het contactslot is verwijderd.
Versies met elektronische sleutel: het
stuurslot wordt ingeschakeld wanneer
het bestuurdersportier wordt geopend,
met de knop van de startinrichting op
STOP en een snelheid van minder
dan 3 km/h.
Uitschakelen
Versies met sleutel zonder
afstandsbediening: het stuurwiel
enigszins draaien, de sleutel in de stand
MAR zetten.
Versies met elektronische sleutel: het
stuurslot wordt ontgrendeld wanneer
de startknop wordt ingedrukt en de
elektronische sleutel herkend wordt.
6) 7)
BELANGRIJK
2)Als er geknoeid is aan het contactslot
(bijv. een poging tot diefstal), laat het
dan zo snel mogelijk door het Fiat
Servicenetwerk controleren.
3)Verwijder altijd de sleutel uit het
contactslot als de auto wordt verlaten, om
onverhoeds gebruik van de
bedieningselementen vanwege inzittenden
te voorkomen. Vergeet niet de elektrische
parkeerrem in te schakelen. Laat kinderen
nooit zonder toezicht in het voertuig achter.
4)Het is ten strengste verboden om
aftermarket-werkzaamheden uit te voeren
waarbij wijzigingen aan de stuurinrichting of
de stuurkolom betrokken zijn (bijv.:
installatie van een alarmsysteem). Zulke
werkzaamheden kunnen de prestaties van
het systeem, de garantie en de veiligheid
in gevaar brengen waardoor het voertuig
niet meer aan de typegoedkeuring voldoet.
5)Verwijder de sleutel zonder
afstandsbediening nooit terwijl het voertuig
rijdt. Het stuurwiel zal automatisch
vergrendeld worden zodra eraan gedraaid
wordt. Dit is ook van toepassing wanneer
het voertuig wordt gesleept.
13

6)Alvorens het voertuig te verlaten ALTIJD
de parkeerrem inschakelen, de wielen
draaien, de eerste versnelling inschakelen
bij een helling omhoog en de
achteruitversnelling bij een helling omlaag.
Zet de versnellingspook, bij versies met
automatische versnellingsbak, in P
(Parkeren) en druk op de startinrichting om
deze op STOP te zetten. Als het voertuig
op een steile helling wordt geparkeerd,
blokkeer de wielen dan met of wiggen of
stenen. Wanneer het voertuig verlaten
wordt, altijd alle portieren vergrendelen met
de speciale knop op de handgreep (zie
"Keyless Entry" in de paragraaf
"Portieren").
7)Laat bij versies met Full Keyless-systeem
de elektronische sleutel niet in of in de
buurt van het voertuig achter of op een
plaats die toegankelijk is voor kinderen.
Laat het voertuig niet achter met de
startinrichting in de stand MAR. Een kind
zou de elektrische ruitbediening, andere
bedieningselementen kunnen gebruiken of
zelfs het voertuig kunnen starten.FIAT CODE
Het Fiat Codesysteem verhindert
ongeautoriseerd gebruik van het
voertuig, door het starten van de motor
onmogelijk te maken.
Het systeem hoeft niet te worden
in-/uitgeschakeld: de werking is
automatisch, onafhankelijk van het feit
of de portieren van het voertuig al
dan niet zijn vergrendeld.
Wanneer de startinrichting op MAR
wordt gezet, identificeert het Fiat
Codesysteem de code die door de
sleutel wordt verzonden. Als de code
herkend wordt als geldig, maakt het
Fiat Codesysteem het starten van
de motor mogelijk.
Wanneer de startinrichting weer naar
STOP wordt gezet, schakelt het Fiat
Codesysteem de motorregeleenheid
uit, zodat de motor niet gestart kan
worden.
Zie voor de correcte procedures om de
motor te starten, de aanwijzingen in
de paragraaf "De motor starten" in het
hoofdstuk "Starten en rijden".
ONREGELMATIGE WERKING
Als de code van de sleutel, tijdens het
starten, niet correct herkend wordt,
wordt het pictogram
op het
instrumentenpaneel weergegeven (zie
de aanwijzingen in paragraaf "Lampjes
en berichten" in hoofdstuk
"Kennismaking met het
instrumentenpaneel"). Deze
omstandigheid leidt er toe dat de motor
na 2 seconden wordt uitgeschakeld.
Zet in dat geval de startinrichting op
STOP en daarna op MAR; als de motor
geblokkeerd blijft, probeer het dan
met de andere bijgeleverde sleutels.
Neem contact op met het Fiat
Servicenetwerk als de motor nog
steeds niet gestart kan worden.
Als het
pictogram tijdens het rijden
wordt weergegeven, betekent dit dat
het systeem een zelfdiagnose uitvoert
(bijv. bij een spanningsval). Neem,
als het probleem aanhoudt, contact op
met het Fiat Servicenetwerk.
14
WEGWIJS IN UW AUTO

ALARM
Activering van het alarm leidt tot een
geluidssignaal en het knipperen van de
richtingaanwijzers.
BELANGRIJK Het alarm is door de
Fabrikant aangepast om te voldoen aan
de eisen in de verschillende landen
waar het voertuig op de markt wordt
gebracht.
INSCHAKELING VAN HET
ALARM
(waar aanwezig)
Richt, bij gesloten portieren, motorkap
en achterklep en met de startinrichting
in de stand STOP, de sleutel met
afstandsbediening of elektronische
sleutel op het voertuig en druk op de
toets
"FIAT" en laat de toets los.
Bij versies met een elektronische sleutel
kan het alarm ook worden ingeschakeld
door te drukken op de toets
"portierslot" op de buitenhandgreep van
het portier. Zie voor nadere informatie
de paragraaf Keyless Entry, een paar
pagina's verderop.
Het systeem zendt een visueel en
akoestisch signaal uit (indien aanwezig)
en maakt het vergrendelen van de
portieren mogelijk.Als het alarm in ingeschakeld, gaat
lampje A fig. 7 op het
instrumentenpaneel knipperen.
Voordat het alarm wordt ingeschakeld,
wordt een zelfdiagnose uitgevoerd:
als een storing wordt gevonden, dan
klinkt er nogmaals een geluidssignaal.
UITSCHAKELEN VAN HET
ALARM
BELANGRIJK Wanneer de portieren
met de metalen baard van de sleutel
centraal worden ontgrendeld, wordt het
alarm niet uitgeschakeld.
BUITEN WERKING
STELLEN VAN HET
ALARM
Om het alarm volledig buiten werking te
stellen (bijv. als het voertuig lang niet
wordt gebruikt), de portieren afsluiten
door de metalen baard van de sleutel
met afstandsbediening in het slot om te
draaien.
BELANGRIJK Wanneer de batterijen
van de sleutel met afstandsbediening
leeg zijn, of als er een storing in het
alarmsysteem is vastgesteld, dan kan
het systeem buiten werking worden
gesteld door de sleutel in het
contactslot in de stand MAR te zetten.
7F1B0015C
15

PORTIEREN
PORTIEREN
VERGRENDELEN/
ONTGRENDELEN VAN
BINNENUIT
Centrale vergrendeling/
ontgrendeling
Als alle portieren goed gesloten zijn
worden ze automatisch vergrendeld
zodra het voertuig de snelheid van 20
km/h overschrijdt (functie "Autoclose").
Deze functie kan ook uitgeschakeld
worden via het menu op het
instrumentenpaneel.
Om de portieren te vergrendelen, op de
knop
op de bekleding van het
voorportier fig. 8 drukken.
Om de portieren te ontgrendelen, op de
knop
drukken.
Handmatige vergrendeling/
ontgrendeling
De portieren kunnen ook vergrendeld/
ontgrendeld worden door voorziening A
fig. 9, ingebouwd in de
binnenhandgrepen van de
voorportieren, te draaien.
De bediening van de voorziening van
het achterportier vergrendelt alleen het
betreffende portier.
Stand 1: portier ontgrendeld
Stand 2
: portier vergrendeld
Door het bedienen van de hendel van
de voorportieren worden alle portieren
en de achterklep ontgrendeld.
PORTIEREN
VERGRENDELEN/
ONTGRENDELEN VAN
BUITENAF
Portieren vergrendelen van buitenaf
Druk, bij gesloten portieren, op de
knop
"FIAT" op de sleutel of steek
en draai de metalen baard in het slot
van het bestuurdersportier.
2)
Portieren ontgrendelen van buitenaf
Druk op de knopop de sleutel of
steek en draai de metalen baard in het
slot van het bestuurdersportier.
KEYLESS ENTRY(waar aanwezig)
3)
Het Keyless Entry-systeem kan de
aanwezigheid van een elektronische
sleutel in de buurt van de portieren en
de achterklep identificeren.
Met het systeem kunnen de portieren
(of de achterklep) vergrendeld/
ontgrendeld worden zonder welke toets
op de elektronische sleutel dan ook te
hoeven indrukken.
8F1B0024C
9F1B0017C
16
WEGWIJS IN UW AUTO

Als het systeem vaststelt dat de
elektronische sleutel buiten het voertuig
geldig is, kan de bezitter van de sleutel
gewoon een van de handgrepen van
de voorportieren vastpakken om het
alarm uit te schakelen en het
openingsmechanisme van het portier
en de achterklep te ontgrendelen.
Waar de functie aanwezig is, worden
door het vastpakken van de handgreep
van het bestuurdersportier alle portieren
geopend, afhankelijk van de via het
menu van het display of het
Uconnect™systeem ingestelde
modus.
Portiervergrendeling
Ga als volgt te werk om de portieren te
vergrendelen:
❒verzeker u ervan dat u in het bezit
bent van de elektronische sleutel en
dichtbij de handgreep van het portier
aan bestuurders- of passagierszijde
staat;
❒druk op de knop voor
"portiervergrendeling" A fig. 10 op de
handgreep: alle portieren en de
achterklep worden vergrendeld. Door
de portieren te vergrendelen wordt ook
het alarm geactiveerd (indien aanwezig).BELANGRIJK Na het indrukken van de
knop "portiervergrendeling" met u
twee seconden wachten voordat de
portieren weer ontgrendeld kunnen
worden met behulp van de handgreep
van het portier. Het is dus mogelijk
om te controleren of het voertuig
correct is vergrendeld door binnen 2
seconden aan de handgreep te
trekken. De portieren zullen niet weer
ontgrendeld worden.
BELANGRIJK Probeer niet tegelijkertijd
te vergrendelen en ontgrendelen met
de hendel (zie fig. 11).
Opening bestuurdersportier in
geval van nood
Als de elektronische sleutel niet werkt
(bijv. omdat de batterij leeg is, of als de
accu van het voertuig leeg is), kan de
metalen baard binnenin de sleutel in
een noodgeval in ieder geval gebruikt
worden om het slot van het
bestuurdersportier te openen.
Ga als volgt te werk om de metalen
baard tevoorschijn te halen:

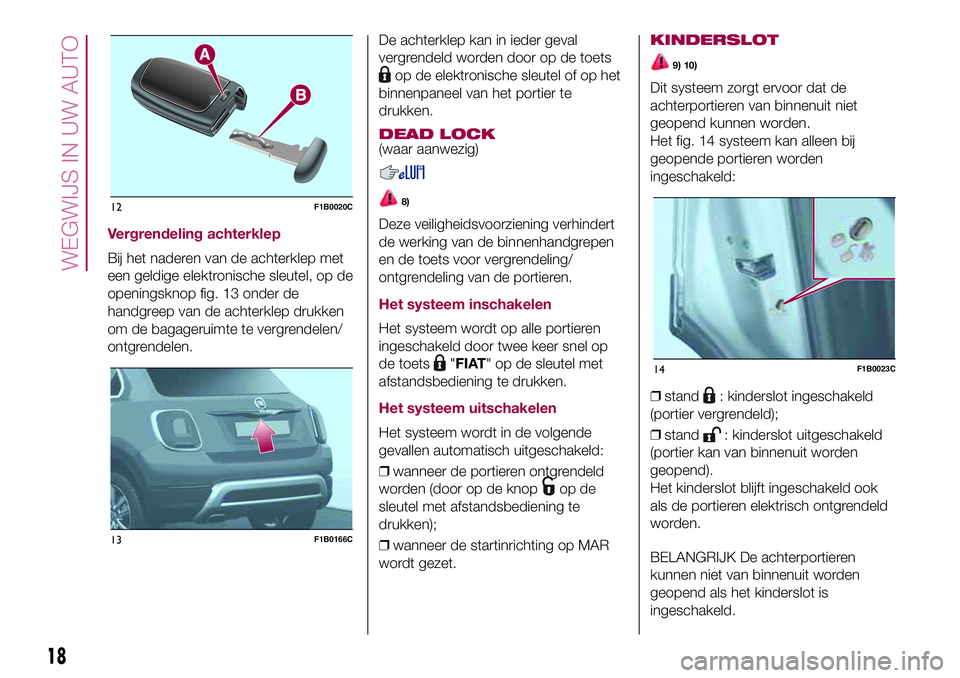

❒druk op knop A fig. 12 en trek de
metalen baard B naar buiten;
❒steek de metalen baard in het slot
van het bestuurdersportier en draai
hem om het portier te ontgrendelen.
10F1B0063C11F1B0251C
17

Vergrendeling achterklep
Bij het naderen van de achterklep met
een geldige elektronische sleutel, op de
openingsknop fig. 13 onder de
handgreep van de achterklep drukken
om de bagageruimte te vergrendelen/
ontgrendelen.De achterklep kan in ieder geval
vergrendeld worden door op de toets
op de elektronische sleutel of op het
binnenpaneel van het portier te
drukken.
DEAD LOCK(waar aanwezig)
8)
Deze veiligheidsvoorziening verhindert
de werking van de binnenhandgrepen
en de toets voor vergrendeling/
ontgrendeling van de portieren.
Het systeem inschakelen
Het systeem wordt op alle portieren
ingeschakeld door twee keer snel op
de toets
"FIAT" op de sleutel met
afstandsbediening te drukken.
Het systeem uitschakelen
Het systeem wordt in de volgende
gevallen automatisch uitgeschakeld:
❒wanneer de portieren ontgrendeld
worden (door op de knop
op de
sleutel met afstandsbediening te
drukken);
❒wanneer de startinrichting op MAR
wordt gezet.
KINDERSLOT
9) 10)
Dit systeem zorgt ervoor dat de
achterportieren van binnenuit niet
geopend kunnen worden.
Het fig. 14 systeem kan alleen bij
geopende portieren worden
ingeschakeld:
❒stand
: kinderslot ingeschakeld
(portier vergrendeld);
❒stand
: kinderslot uitgeschakeld
(portier kan van binnenuit worden
geopend).
Het kinderslot blijft ingeschakeld ook
als de portieren elektrisch ontgrendeld
worden.
BELANGRIJK De achterportieren
kunnen niet van binnenuit worden
geopend als het kinderslot is
ingeschakeld.
12F1B0020C
13F1B0166C
14F1B0023C
18
WEGWIJS IN UW AUTO
