FIAT 500X 2017 Libretto Uso Manutenzione (in Italian)

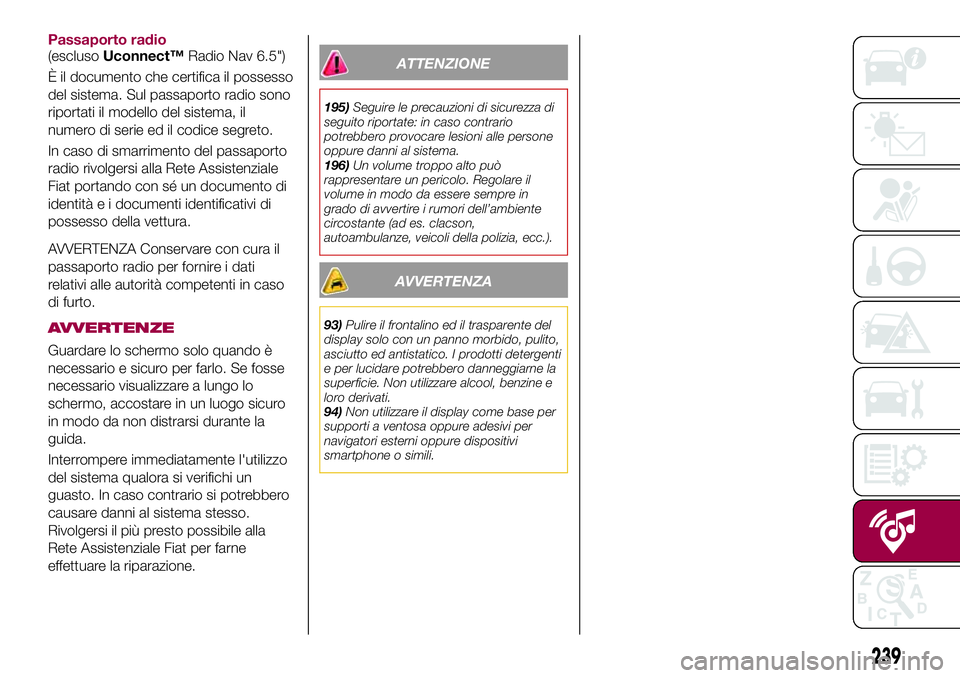

Passaporto radio
(esclusoUconnect™Radio Nav 6.5")
È il documento che certifica il possesso
del sistema. Sul passaporto radio sono
riportati il modello del sistema, il
numero di serie ed il codice segreto.
In caso di smarrimento del passaporto
radio rivolgersi alla Rete Assistenziale
Fiat portando con sé un documento di
identità e i documenti identificativi di
possesso della vettura.
AVVERTENZA Conservare con cura il
passaporto radio per fornire i dati
relativi alle autorità competenti in caso
di furto.
AVVERTENZE
Guardare lo schermo solo quando è
necessario e sicuro per farlo. Se fosse
necessario visualizzare a lungo lo
schermo, accostare in un luogo sicuro
in modo da non distrarsi durante la
guida.
Interrompere immediatamente l'utilizzo
del sistema qualora si verifichi un
guasto. In caso contrario si potrebbero
causare danni al sistema stesso.
Rivolgersi il più presto possibile alla
Rete Assistenziale Fiat per farne
effettuare la riparazione.
ATTENZIONE
195)Seguire le precauzioni di sicurezza di
seguito riportate: in caso contrario
potrebbero provocare lesioni alle persone
oppure danni al sistema.
196)Un volume troppo alto può
rappresentare un pericolo. Regolare il
volume in modo da essere sempre in
grado di avvertire i rumori dell’ambiente
circostante (ad es. clacson,
autoambulanze, veicoli della polizia, ecc.).
AVVERTENZA
93)Pulire il frontalino ed il trasparente del
display solo con un panno morbido, pulito,
asciutto ed antistatico. I prodotti detergenti
e per lucidare potrebbero danneggiarne la
superficie. Non utilizzare alcool, benzine e
loro derivati.
94)Non utilizzare il display come base per
supporti a ventosa oppure adesivi per
navigatori esterni oppure dispositivi
smartphone o simili.
239

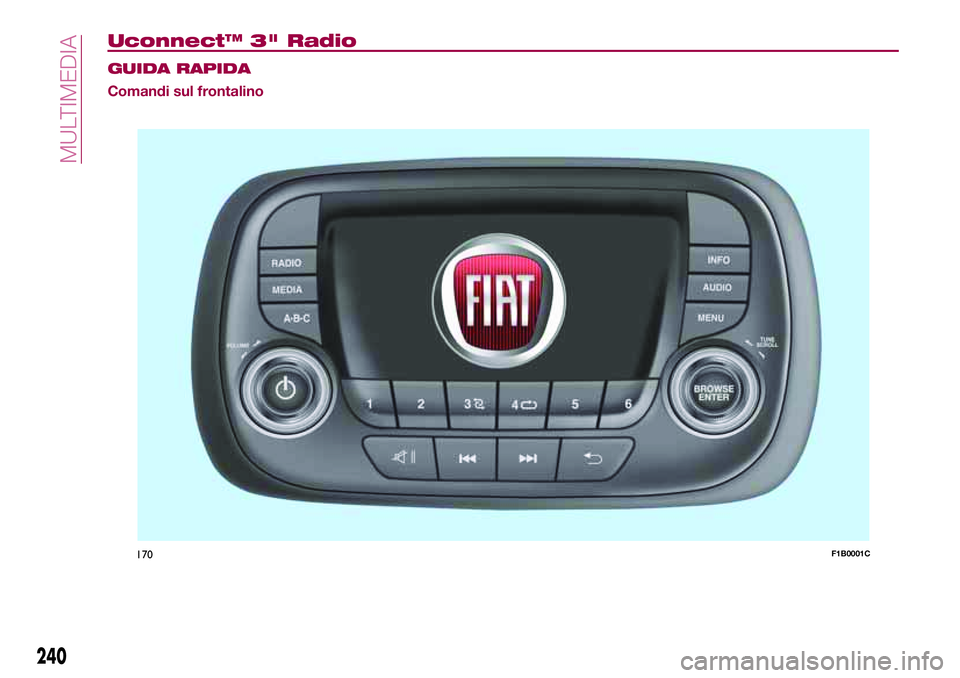

Uconnect™ 3" Radio
GUIDA RAPIDA
Comandi sul frontalino
170F1B0001C
240
MULTIMEDIA

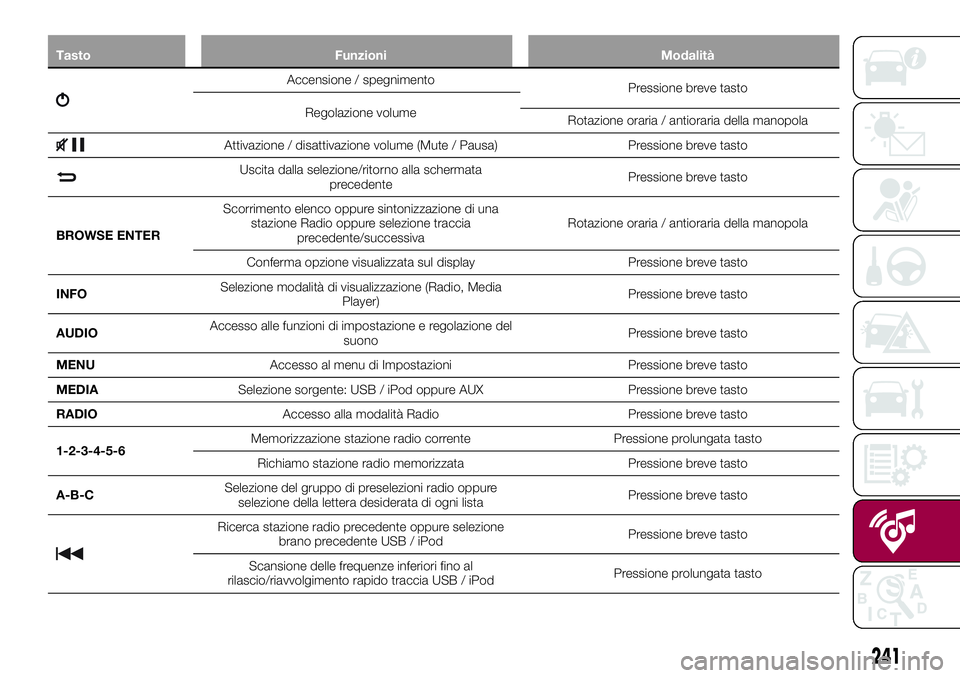

Tasto Funzioni Modalità
Accensione / spegnimento
Pressione breve tasto
Regolazione volume
Rotazione oraria / antioraria della manopola
Attivazione / disattivazione volume (Mute / Pausa) Pressione breve tasto
Uscita dalla selezione/ritorno alla schermata
precedentePressione breve tasto
BROWSE ENTERScorrimento elenco oppure sintonizzazione di una
stazione Radio oppure selezione traccia
precedente/successivaRotazione oraria / antioraria della manopola
Conferma opzione visualizzata sul display Pressione breve tasto
INFOSelezione modalità di visualizzazione (Radio, Media
Player)Pressione breve tasto
AUDIOAccesso alle funzioni di impostazione e regolazione del
suonoPressione breve tasto
MENUAccesso al menu di Impostazioni Pressione breve tasto
MEDIASelezione sorgente: USB / iPod oppure AUX Pressione breve tasto
RADIOAccesso alla modalità Radio Pressione breve tasto
1-2-3-4-5-6Memorizzazione stazione radio corrente Pressione prolungata tasto
Richiamo stazione radio memorizzata Pressione breve tasto
A-B-CSelezione del gruppo di preselezioni radio oppure
selezione della lettera desiderata di ogni listaPressione breve tasto
Ricerca stazione radio precedente oppure selezione
brano precedente USB / iPodPressione breve tasto
Scansione delle frequenze inferiori fino al
rilascio/riavvolgimento rapido traccia USB / iPodPressione prolungata tasto
241

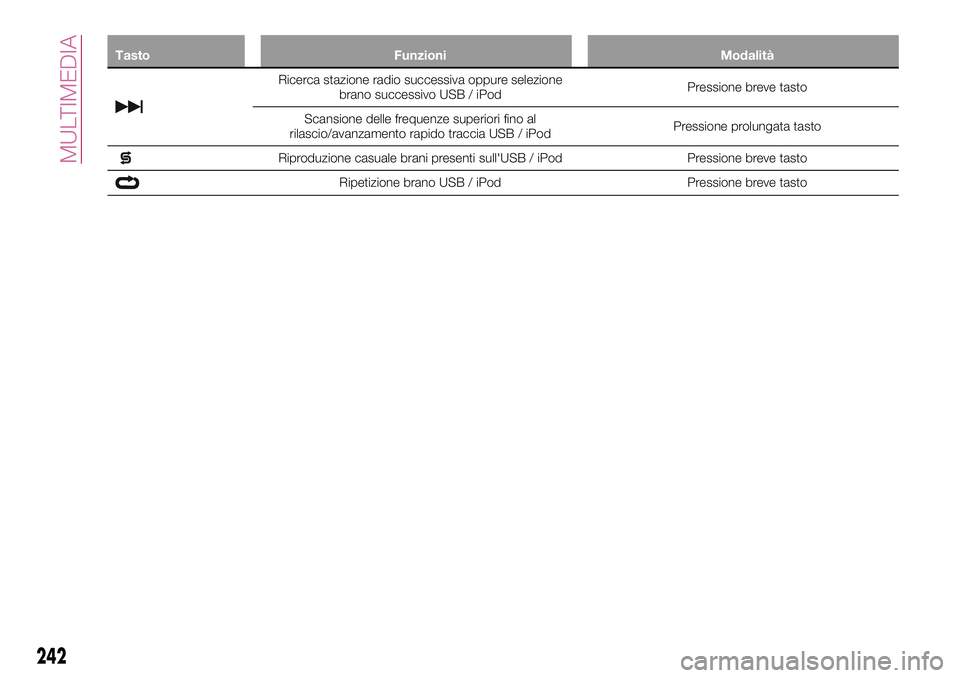

Tasto Funzioni Modalità
Ricerca stazione radio successiva oppure selezione
brano successivo USB / iPodPressione breve tasto
Scansione delle frequenze superiori fino al
rilascio/avanzamento rapido traccia USB / iPodPressione prolungata tasto
Riproduzione casuale brani presenti sull'USB / iPod Pressione breve tasto
Ripetizione brano USB / iPod Pressione breve tasto
242
MULTIMEDIA

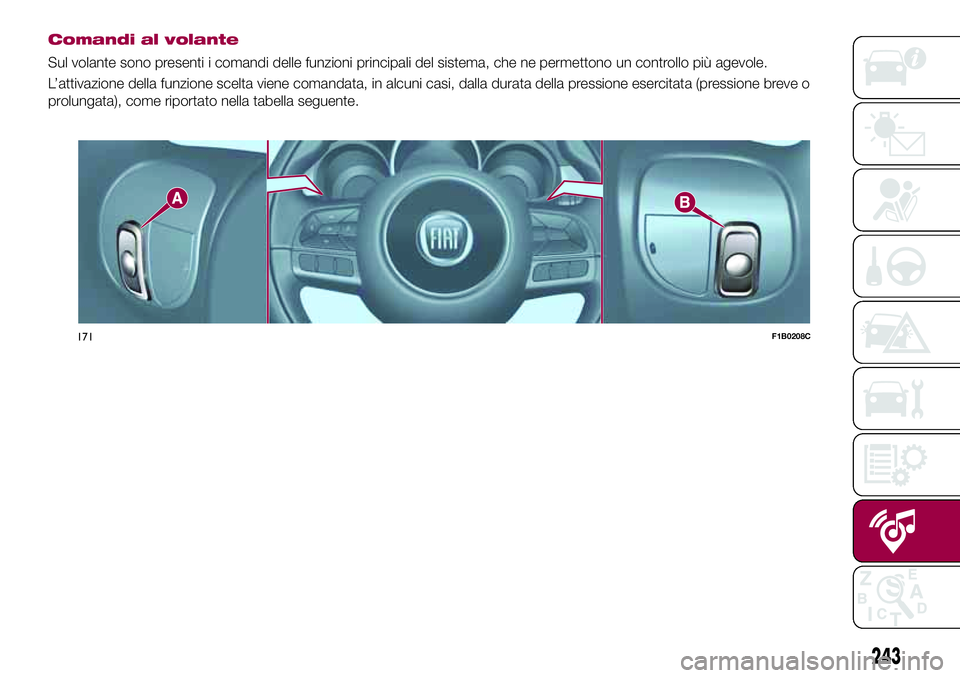

Comandi al volante
Sul volante sono presenti i comandi delle funzioni principali del sistema, che ne permettono un controllo più agevole.
L’attivazione della funzione scelta viene comandata, in alcuni casi, dalla durata della pressione esercitata (pressione breve o
prolungata), come riportato nella tabella seguente.
171F1B0208C
243

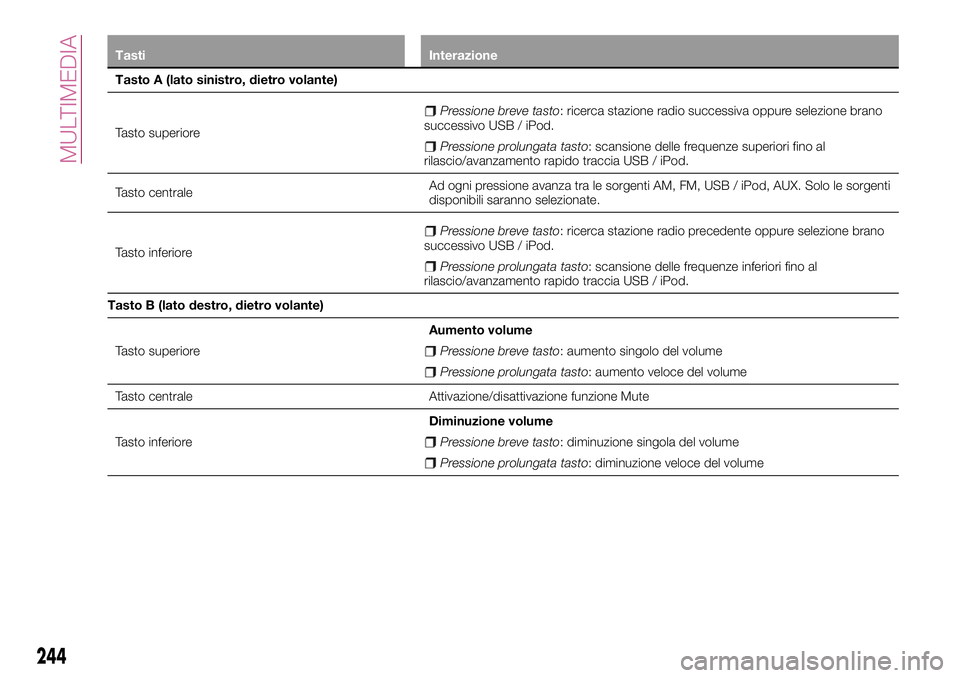

Tasti Interazione
Tasto A (lato sinistro, dietro volante)
Tasto superiore
Pressione breve tasto: ricerca stazione radio successiva oppure selezione brano
successivo USB / iPod.
Pressione prolungata tasto: scansione delle frequenze superiori fino al
rilascio/avanzamento rapido traccia USB / iPod.
Tasto centraleAd ogni pressione avanza tra le sorgenti AM, FM, USB / iPod, AUX. Solo le sorgenti
disponibili saranno selezionate.
Tasto inferiore
Pressione breve tasto: ricerca stazione radio precedente oppure selezione brano
successivo USB / iPod.
Pressione prolungata tasto: scansione delle frequenze inferiori fino al
rilascio/avanzamento rapido traccia USB / iPod.
Tasto B (lato destro, dietro volante)
Tasto superioreAumento volume
Pressione breve tasto: aumento singolo del volume
Pressione prolungata tasto: aumento veloce del volume
Tasto centrale Attivazione/disattivazione funzione Mute
Tasto inferioreDiminuzione volume
Pressione breve tasto: diminuzione singola del volume
Pressione prolungata tasto: diminuzione veloce del volume
244
MULTIMEDIA

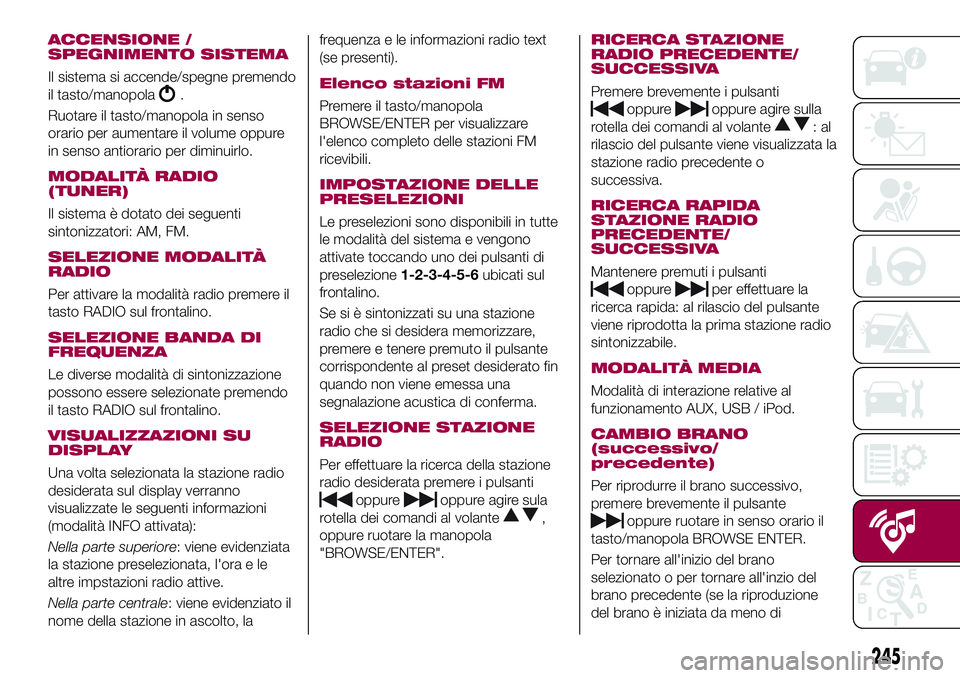

ACCENSIONE /
SPEGNIMENTO SISTEMA
Il sistema si accende/spegne premendo
il tasto/manopola
.
Ruotare il tasto/manopola in senso
orario per aumentare il volume oppure
in senso antiorario per diminuirlo.
MODALITÀ RADIO
(TUNER)
Il sistema è dotato dei seguenti
sintonizzatori: AM, FM.
SELEZIONE MODALITÀ
RADIO
Per attivare la modalità radio premere il
tasto RADIO sul frontalino.
SELEZIONE BANDA DI
FREQUENZA
Le diverse modalità di sintonizzazione
possono essere selezionate premendo
il tasto RADIO sul frontalino.
VISUALIZZAZIONI SU
DISPLAY
Una volta selezionata la stazione radio
desiderata sul display verranno
visualizzate le seguenti informazioni
(modalità INFO attivata):
Nella parte superiore: viene evidenziata
la stazione preselezionata, l'ora e le
altre impstazioni radio attive.
Nella parte centrale: viene evidenziato il
nome della stazione in ascolto, lafrequenza e le informazioni radio text
(se presenti).
Elenco stazioni FM
Premere il tasto/manopola
BROWSE/ENTER per visualizzare
l'elenco completo delle stazioni FM
ricevibili.
IMPOSTAZIONE DELLE
PRESELEZIONI
Le preselezioni sono disponibili in tutte
le modalità del sistema e vengono
attivate toccando uno dei pulsanti di
preselezione1-2-3-4-5-6ubicati sul
frontalino.
Se si è sintonizzati su una stazione
radio che si desidera memorizzare,
premere e tenere premuto il pulsante
corrispondente al preset desiderato fin
quando non viene emessa una
segnalazione acustica di conferma.
SELEZIONE STAZIONE
RADIO
Per effettuare la ricerca della stazione
radio desiderata premere i pulsanti
oppureoppure agire sula
rotella dei comandi al volante
,
oppure ruotare la manopola
"BROWSE/ENTER".
RICERCA STAZIONE
RADIO PRECEDENTE/
SUCCESSIVA
Premere brevemente i pulsanti
oppureoppure agire sulla
rotella dei comandi al volante
:al
rilascio del pulsante viene visualizzata la
stazione radio precedente o
successiva.
RICERCA RAPIDA
STAZIONE RADIO
PRECEDENTE/
SUCCESSIVA
Mantenere premuti i pulsanti
oppureper effettuare la
ricerca rapida: al rilascio del pulsante
viene riprodotta la prima stazione radio
sintonizzabile.
MODALITÀ MEDIA
Modalità di interazione relative al
funzionamento AUX, USB / iPod.
CAMBIO BRANO
(successivo/
precedente)
Per riprodurre il brano successivo,
premere brevemente il pulsante
oppure ruotare in senso orario il
tasto/manopola BROWSE ENTER.
Per tornare all'inizio del brano
selezionato o per tornare all'inzio del
brano precedente (se la riproduzione
del brano è iniziata da meno di
245

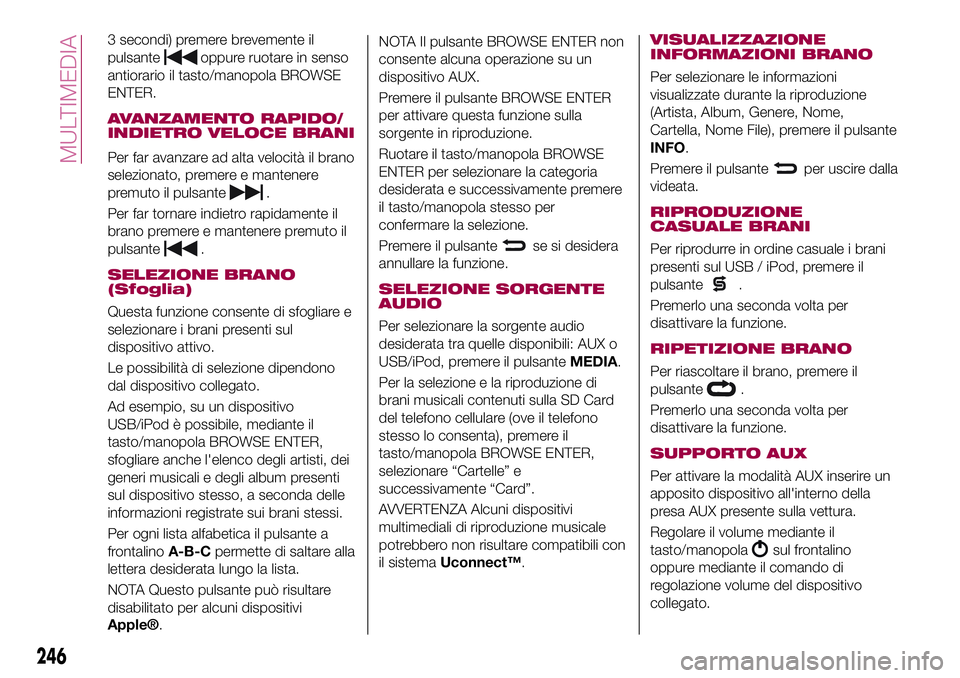

3 secondi) premere brevemente il
pulsante
oppure ruotare in senso
antiorario il tasto/manopola BROWSE
ENTER.
AVANZAMENTO RAPIDO/
INDIETRO VELOCE BRANI
Per far avanzare ad alta velocità il brano
selezionato, premere e mantenere
premuto il pulsante
.
Per far tornare indietro rapidamente il
brano premere e mantenere premuto il
pulsante
.
SELEZIONE BRANO
(Sfoglia)
Questa funzione consente di sfogliare e
selezionare i brani presenti sul
dispositivo attivo.
Le possibilità di selezione dipendono
dal dispositivo collegato.
Ad esempio, su un dispositivo
USB/iPod è possibile, mediante il
tasto/manopola BROWSE ENTER,
sfogliare anche l'elenco degli artisti, dei
generi musicali e degli album presenti
sul dispositivo stesso, a seconda delle
informazioni registrate sui brani stessi.
Per ogni lista alfabetica il pulsante a
frontalinoA-B-Cpermette di saltare alla
lettera desiderata lungo la lista.
NOTA Questo pulsante può risultare
disabilitato per alcuni dispositivi
Apple®.NOTA Il pulsante BROWSE ENTER non
consente alcuna operazione su un
dispositivo AUX.
Premere il pulsante BROWSE ENTER
per attivare questa funzione sulla
sorgente in riproduzione.
Ruotare il tasto/manopola BROWSE
ENTER per selezionare la categoria
desiderata e successivamente premere
il tasto/manopola stesso per
confermare la selezione.
Premere il pulsante
se si desidera
annullare la funzione.
SELEZIONE SORGENTE
AUDIO
Per selezionare la sorgente audio
desiderata tra quelle disponibili: AUX o
USB/iPod, premere il pulsanteMEDIA.
Per la selezione e la riproduzione di
brani musicali contenuti sulla SD Card
del telefono cellulare (ove il telefono
stesso lo consenta), premere il
tasto/manopola BROWSE ENTER,
selezionare “Cartelle” e
successivamente “Card”.
AVVERTENZA Alcuni dispositivi
multimediali di riproduzione musicale
potrebbero non risultare compatibili con
il sistemaUconnect™.
VISUALIZZAZIONE
INFORMAZIONI BRANO
Per selezionare le informazioni
visualizzate durante la riproduzione
(Artista, Album, Genere, Nome,
Cartella, Nome File), premere il pulsante
INFO.
Premere il pulsante
per uscire dalla
videata.
RIPRODUZIONE
CASUALE BRANI
Per riprodurre in ordine casuale i brani
presenti sul USB / iPod, premere il
pulsante
.
Premerlo una seconda volta per
disattivare la funzione.
RIPETIZIONE BRANO
Per riascoltare il brano, premere il
pulsante
.
Premerlo una seconda volta per
disattivare la funzione.
SUPPORTO AUX
Per attivare la modalità AUX inserire un
apposito dispositivo all'interno della
presa AUX presente sulla vettura.
Regolare il volume mediante il
tasto/manopola
sul frontalino
oppure mediante il comando di
regolazione volume del dispositivo
collegato.
246
MULTIMEDIA

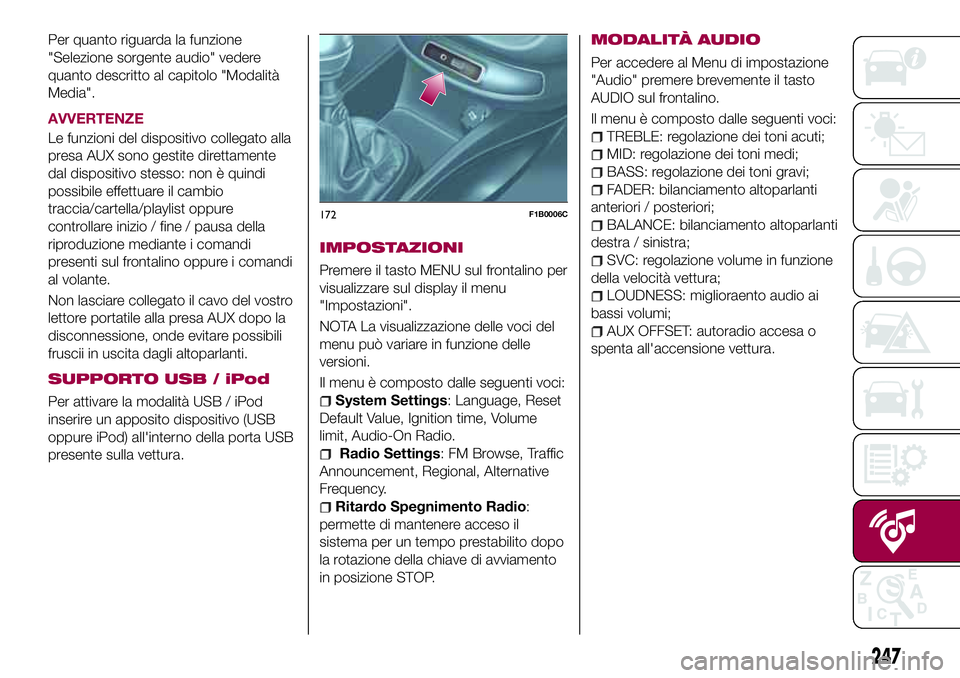

Per quanto riguarda la funzione
"Selezione sorgente audio" vedere
quanto descritto al capitolo "Modalità
Media".
AVVERTENZE
Le funzioni del dispositivo collegato alla
presa AUX sono gestite direttamente
dal dispositivo stesso: non è quindi
possibile effettuare il cambio
traccia/cartella/playlist oppure
controllare inizio / fine / pausa della
riproduzione mediante i comandi
presenti sul frontalino oppure i comandi
al volante.
Non lasciare collegato il cavo del vostro
lettore portatile alla presa AUX dopo la
disconnessione, onde evitare possibili
fruscii in uscita dagli altoparlanti.
SUPPORTO USB / iPod
Per attivare la modalità USB / iPod
inserire un apposito dispositivo (USB
oppure iPod) all'interno della porta USB
presente sulla vettura.
IMPOSTAZIONI
Premere il tasto MENU sul frontalino per
visualizzare sul display il menu
"Impostazioni".
NOTA La visualizzazione delle voci del
menu può variare in funzione delle
versioni.
Il menu è composto dalle seguenti voci:
System Settings: Language, Reset
Default Value, Ignition time, Volume
limit, Audio-On Radio.
Radio Settings: FM Browse, Traffic
Announcement, Regional, Alternative
Frequency.
Ritardo Spegnimento Radio:
permette di mantenere acceso il
sistema per un tempo prestabilito dopo
la rotazione della chiave di avviamento
in posizione STOP.
MODALITÀ AUDIO
Per accedere al Menu di impostazione
"Audio" premere brevemente il tasto
AUDIO sul frontalino.
Il menu è composto dalle seguenti voci:
TREBLE: regolazione dei toni acuti;
MID: regolazione dei toni medi;
BASS: regolazione dei toni gravi;
FADER: bilanciamento altoparlanti
anteriori / posteriori;
BALANCE: bilanciamento altoparlanti
destra / sinistra;
SVC: regolazione volume in funzione
della velocità vettura;
LOUDNESS: miglioraento audio ai
bassi volumi;
AUX OFFSET: autoradio accesa o
spenta all'accensione vettura.
172F1B0006C
247

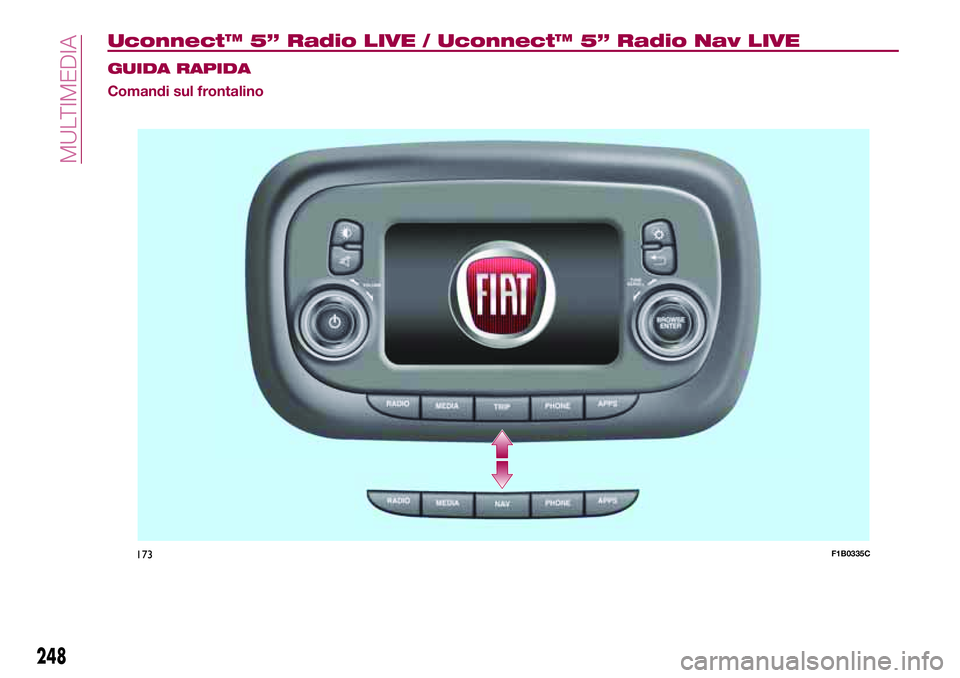

Uconnect™ 5” Radio LIVE / Uconnect™ 5” Radio Nav LIVE
GUIDA RAPIDA
Comandi sul frontalino
173F1B0335C
248
MULTIMEDIA
