AVVERTENZA
2)Assicurarsi di avere con sé la chiave al
momento della chiusura di porta o
portellone, onde evitare di bloccare la
chiave stessa all'interno della vettura. Una
volta chiusa all'interno, la chiave potrà
essere recuperata solo con l'uso della
seconda chiave fornita.
3)Il funzionamento del sistema di
riconoscimento dipende da vari fattori,
come, ad esempio, l'eventuale interferenza
con onde elettromagnetiche emesse da
sorgenti esterne (ad es. telefoni cellulari), lo
stato di carica della batteria della chiave
elettronica e la presenza di oggetti metallici
in prossimità della chiave stessa o della
vettura. In questi casi è comunque
possibile effettuare lo sblocco delle porte
utilizzando l'inserto metallico presente
all'interno della chiave elettronica (vedere
quanto descritto nelle pagine seguenti).

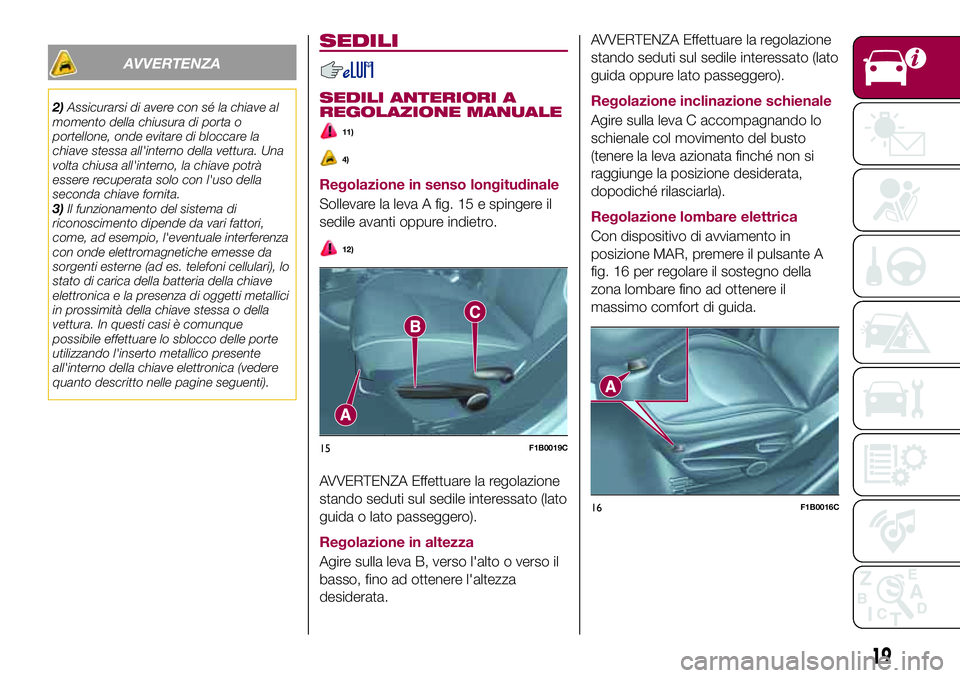

SEDILI
SEDILI ANTERIORI A
REGOLAZIONE MANUALE
11)
4)
Regolazione in senso longitudinale
Sollevare la leva A fig. 15 e spingere il
sedile avanti oppure indietro.
12)
AVVERTENZA Effettuare la regolazione
stando seduti sul sedile interessato (lato
guida o lato passeggero).
Regolazione in altezza
Agire sulla leva B, verso l'alto o verso il
basso, fino ad ottenere l'altezza
desiderata.
AVVERTENZA Effettuare la regolazione
stando seduti sul sedile interessato (lato
guida oppure lato passeggero).
Regolazione inclinazione schienale
Agire sulla leva C accompagnando lo
schienale col movimento del busto
(tenere la leva azionata finché non si
raggiunge la posizione desiderata,
dopodiché rilasciarla).
Regolazione lombare elettrica
Con dispositivo di avviamento in
posizione MAR, premere il pulsante A
fig. 16 per regolare il sostegno della
zona lombare fino ad ottenere il
massimo comfort di guida.
15F1B0019C
16F1B0016C
19
Page 22 of 292

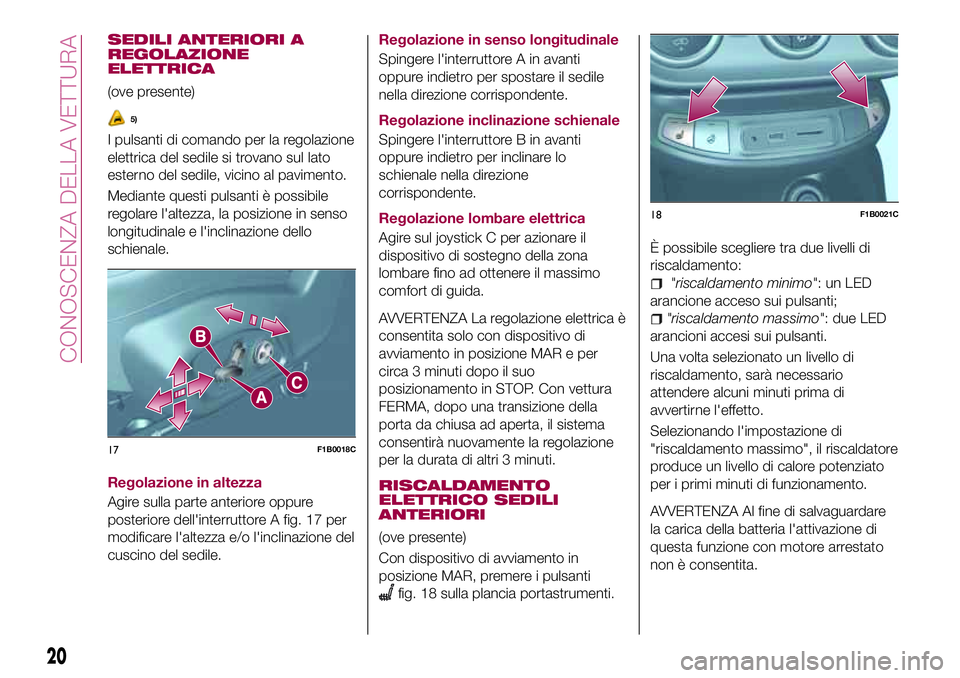

SEDILI ANTERIORI A
REGOLAZIONE
ELETTRICA
(ove presente)
5)
I pulsanti di comando per la regolazione
elettrica del sedile si trovano sul lato
esterno del sedile, vicino al pavimento.
Mediante questi pulsanti è possibile
regolare l'altezza, la posizione in senso
longitudinale e l'inclinazione dello
schienale.
Regolazione in altezza
Agire sulla parte anteriore oppure
posteriore dell'interruttore A fig. 17 per
modificare l'altezza e/o l'inclinazione del
cuscino del sedile.Regolazione in senso longitudinale
Spingere l'interruttore A in avanti
oppure indietro per spostare il sedile
nella direzione corrispondente.
Regolazione inclinazione schienale
Spingere l'interruttore B in avanti
oppure indietro per inclinare lo
schienale nella direzione
corrispondente.
Regolazione lombare elettrica
Agire sul joystick C per azionare il
dispositivo di sostegno della zona
lombare fino ad ottenere il massimo
comfort di guida.
AVVERTENZA La regolazione elettrica è
consentita solo con dispositivo di
avviamento in posizione MAR e per
circa 3 minuti dopo il suo
posizionamento in STOP. Con vettura
FERMA, dopo una transizione della
porta da chiusa ad aperta, il sistema
consentirà nuovamente la regolazione
per la durata di altri 3 minuti.
RISCALDAMENTO
ELETTRICO SEDILI
ANTERIORI
(ove presente)
Con dispositivo di avviamento in
posizione MAR, premere i pulsanti
fig. 18 sulla plancia portastrumenti.È possibile scegliere tra due livelli di
riscaldamento:
"riscaldamento minimo":unLED
arancione acceso sui pulsanti;
"riscaldamento massimo": due LED
arancioni accesi sui pulsanti.
Una volta selezionato un livello di
riscaldamento, sarà necessario
attendere alcuni minuti prima di
avvertirne l'effetto.
Selezionando l'impostazione di
"riscaldamento massimo", il riscaldatore
produce un livello di calore potenziato
per i primi minuti di funzionamento.
AVVERTENZA Al fine di salvaguardare
la carica della batteria l'attivazione di
questa funzione con motore arrestato
non è consentita.
17F1B0018C
18F1B0021C
20
CONOSCENZA DELLA VETTURA
Page 23 of 292

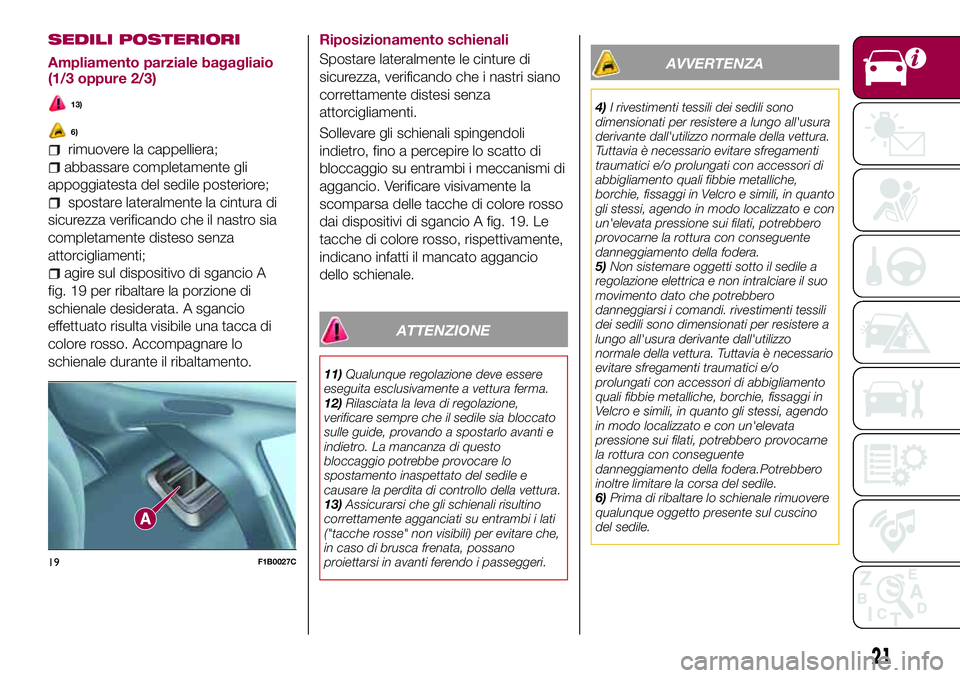

SEDILI POSTERIORI
Ampliamento parziale bagagliaio
(1/3 oppure 2/3)
13)
6)
rimuovere la cappelliera;
abbassare completamente gli
appoggiatesta del sedile posteriore;
spostare lateralmente la cintura di
sicurezza verificando che il nastro sia
completamente disteso senza
attorcigliamenti;
agire sul dispositivo di sgancio A
fig. 19 per ribaltare la porzione di
schienale desiderata. A sgancio
effettuato risulta visibile una tacca di
colore rosso. Accompagnare lo
schienale durante il ribaltamento.Riposizionamento schienali
Spostare lateralmente le cinture di
sicurezza, verificando che i nastri siano
correttamente distesi senza
attorcigliamenti.
Sollevare gli schienali spingendoli
indietro, fino a percepire lo scatto di
bloccaggio su entrambi i meccanismi di
aggancio. Verificare visivamente la
scomparsa delle tacche di colore rosso
dai dispositivi di sgancio A fig. 19. Le
tacche di colore rosso, rispettivamente,
indicano infatti il mancato aggancio
dello schienale.
ATTENZIONE
11)Qualunque regolazione deve essere
eseguita esclusivamente a vettura ferma.
12)Rilasciata la leva di regolazione,
verificare sempre che il sedile sia bloccato
sulle guide, provando a spostarlo avanti e
indietro. La mancanza di questo
bloccaggio potrebbe provocare lo
spostamento inaspettato del sedile e
causare la perdita di controllo della vettura.
13)Assicurarsi che gli schienali risultino
correttamente agganciati su entrambi i lati
("tacche rosse" non visibili) per evitare che,
in caso di brusca frenata, possano
proiettarsi in avanti ferendo i passeggeri.
AVVERTENZA
4)I rivestimenti tessili dei sedili sono
dimensionati per resistere a lungo all'usura
derivante dall'utilizzo normale della vettura.
Tuttavia è necessario evitare sfregamenti
traumatici e/o prolungati con accessori di
abbigliamento quali fibbie metalliche,
borchie, fissaggi in Velcro e simili, in quanto
gli stessi, agendo in modo localizzato e con
un'elevata pressione sui filati, potrebbero
provocarne la rottura con conseguente
danneggiamento della fodera.
5)Non sistemare oggetti sotto il sedile a
regolazione elettrica e non intralciare il suo
movimento dato che potrebbero
danneggiarsi i comandi. rivestimenti tessili
dei sedili sono dimensionati per resistere a
lungo all'usura derivante dall'utilizzo
normale della vettura. Tuttavia è necessario
evitare sfregamenti traumatici e/o
prolungati con accessori di abbigliamento
quali fibbie metalliche, borchie, fissaggi in
Velcro e simili, in quanto gli stessi, agendo
in modo localizzato e con un'elevata
pressione sui filati, potrebbero provocarne
la rottura con conseguente
danneggiamento della fodera.Potrebbero
inoltre limitare la corsa del sedile.
6)Prima di ribaltare lo schienale rimuovere
qualunque oggetto presente sul cuscino
del sedile.
19F1B0027C
21
Page 24 of 292
APPOGGIATESTA
ANTERIORI
14)
Regolazione
Sono regolabili in altezza su 4 posizioni
predefinite (tutto alto / 2 posizioni
intermedie / tutto basso).
Regolazione verso l’alto: sollevare
l’appoggiatesta fino ad avvertire il
relativo scatto di bloccaggio.
Regolazione verso il basso: premere il
tasto A fig. 20 ed abbassare
l’appoggiatesta.
Rimozione
Per rimuovere l'appoggiatesta
procedere come segue:
reclinare lo schienale del sedile (per
evitare interferenza col tetto);
premere entrambe i pulsantiAeBfig. 20 a lato dei due sostegni, quindi
sfilare l'appoggiatesta.
AVVERTENZA Gli appoggiatesta, una
volta rimossi, devono sempre essere
riposizionati correttamente prima di
procedere al normale utilizzo della
vettura.
POSTERIORI
14)
Regolazione
Per i posti posteriori sono previsti tre
appoggiatesta regolabili in altezza su
3 posizioni predefinite (tutto alto /
intermedia / tutto basso)
Regolazione verso l’alto: sollevare
l’appoggiatesta fino ad avvertire il
relativo scatto di bloccaggio.
Su alcune versioni l'etichetta visibile in
fig. 21 ricorda all'utente del sedile
posteriore centrale di regolarecorrettamente l'appoggiatesta,
sollevandolo verso l'alto in una delle
due posizioni di predisposizione.
AVVERTENZA Per consentire il
massimo della visibilità al guidatore, se
non utilizzati, gli appoggiatesta vanno
riportati in posizione di riposo: tutto
basso.
Regolazione verso il basso: premere il
tasto A fig. 22 ed abbassare
l’appoggiatesta.
Rimozione
Per rimuovere l'appoggiatesta
procedere come segue:
sollevare l' appoggiatesta fino alla
massima altezza;
premere i pulsantiAeBfig. 22 a lato
dei due sostegni, quindi sfilare
l'appoggiatesta.
20F1B0029C
22F1B0030C
22
CONOSCENZA DELLA VETTURA
Page 25 of 292
AVVERTENZA Gli appoggiatesta, una
volta rimossi, devono sempre essere
riposizionati correttamente prima di
procedere al normale utilizzo della
vettura.
ATTENZIONE
14)Gli appoggiatesta vanno regolati in
modo che la testa, e non il collo, appoggi
su di essi. Solo in questo caso esercitano
la loro azione protettiva. Tutti gli
appoggiatesta, eventualmente rimossi,
devono essere riposizionati correttamente
in modo da proteggere gli occupanti in
caso d'urto: attenersi alle istruzioni
precedentemente descritte.

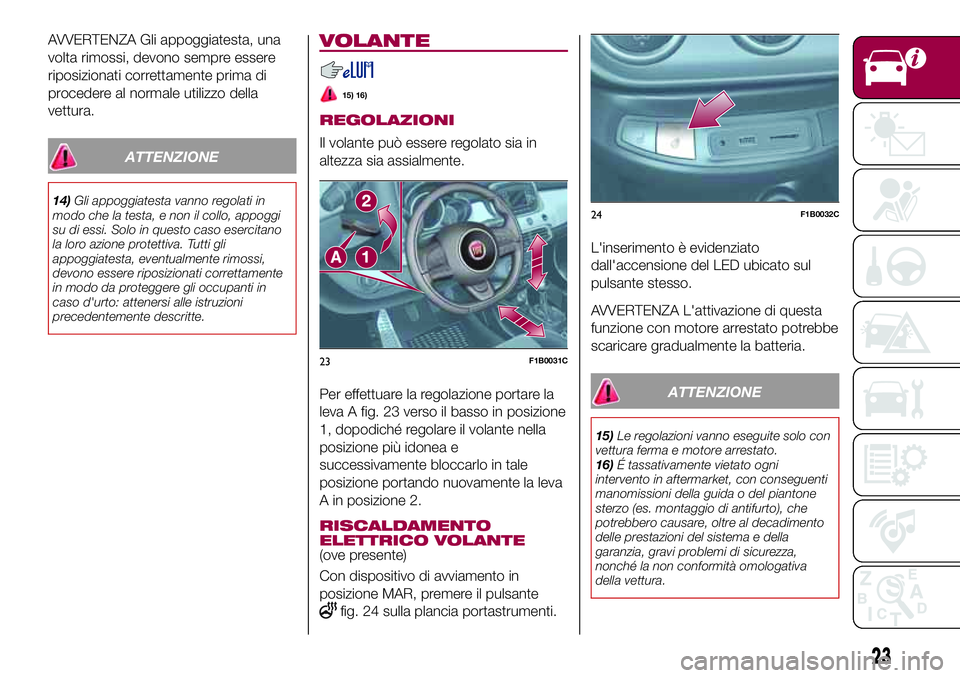

VOLANTE
15) 16)
REGOLAZIONI
Il volante può essere regolato sia in
altezza sia assialmente.
Per effettuare la regolazione portare la
leva A fig. 23 verso il basso in posizione
1, dopodiché regolare il volante nella
posizione più idonea e
successivamente bloccarlo in tale
posizione portando nuovamente la leva
A in posizione 2.
RISCALDAMENTO
ELETTRICO VOLANTE
(ove presente)
Con dispositivo di avviamento in
posizione MAR, premere il pulsante
fig. 24 sulla plancia portastrumenti.L'inserimento è evidenziato
dall'accensione del LED ubicato sul
pulsante stesso.
AVVERTENZA L'attivazione di questa
funzione con motore arrestato potrebbe
scaricare gradualmente la batteria.
ATTENZIONE
15)Le regolazioni vanno eseguite solo con
vettura ferma e motore arrestato.
16)É tassativamente vietato ogni
intervento in aftermarket, con conseguenti
manomissioni della guida o del piantone
sterzo (es. montaggio di antifurto), che
potrebbero causare, oltre al decadimento
delle prestazioni del sistema e della
garanzia, gravi problemi di sicurezza,
nonché la non conformità omologativa
della vettura.
23F1B0031C
24F1B0032C
23
Page 26 of 292
SPECCHI
RETROVISORI
SPECCHIO INTERNO
Regolazione manuale: agire sulla leva
A fig. 25 per regolare lo specchio su
due diverse posizioni: normale o
antiabbagliante.
Lo specchio è provvisto di un
dispositivo antinfortunistico che ne
permette lo sgancio in caso di contatto
violento con un passeggero.
Specchio elettrocromico
Su alcune versioni è presente uno
specchio elettrocromico, in grado di
modificare automaticamente la propria
capacità riflettente per evitare
l'abbagliamento del guidatore fig. 26.
Lo specchio elettrocromico è dotato di
un pulsante ON/OFF perl'attivazione/disattivazione della
funzione elettrocromica antiabbagliante.
Inserendo la retromarcia lo specchio si
predispone sempre nella colorazione
per l'utilizzo diurno.
SPECCHI ESTERNI
Regolazione elettrica
17)
La regolazione degli specchi è possibile
solo con dispositivo di avviamento in
posizione MAR.
Selezionare lo specchio desiderato
mediante il dispositivo A fig. 27:
posizione 1: selezione specchio
sinistro;
posizione 2: selezione specchio
destro.Per orientare lo specchio selezionato
premere il pulsante B nelle quattro
direzioni indicate dalle frecce.
AVVERTENZA Terminata la regolazione
ruotare il dispositivo A in posizione
0 per evitare spostamenti accidentali.
Ripiegamento elettrico
(ove presente)
Per ripiegare gli specchi premere il
pulsante C. Premere nuovamente il
pulsante per riportare gli specchi in
posizione di marcia. Una volta effettuato
il comando desiderato, prima che lo
specchio esterno arrivi alla sua
posizione di completa chiusura o
apertura, è possibile invertire la sua
corsa premendo nuovamente il
pulsante C.
AVVERTENZA A parte l'utilizzo di
25F1B0033C
26F1B0034C
27F1B0035C
24
CONOSCENZA DELLA VETTURA
Page 27 of 292

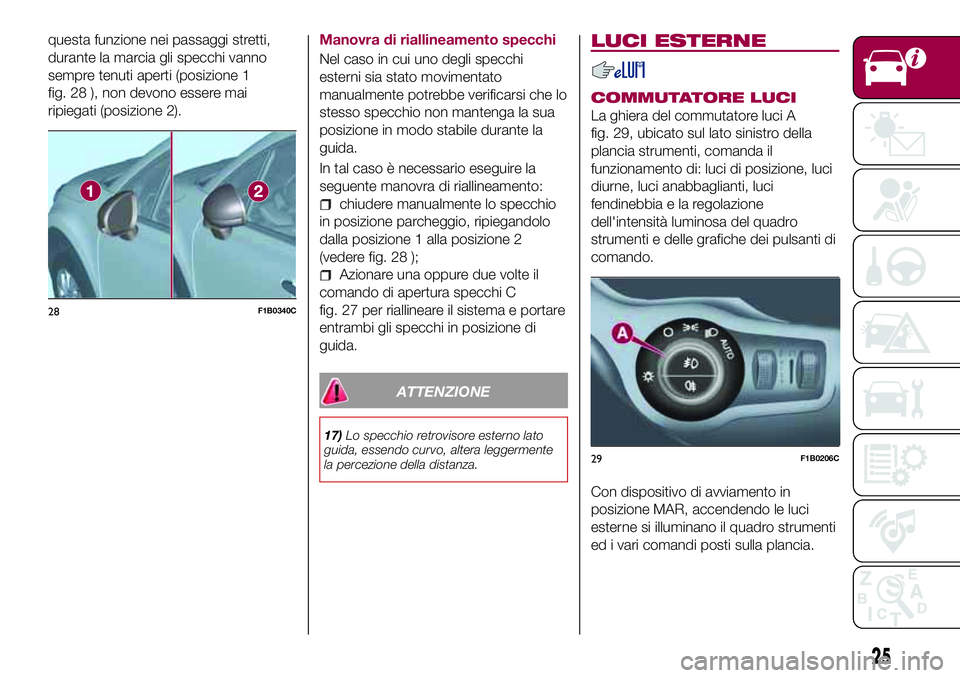

questa funzione nei passaggi stretti,
durante la marcia gli specchi vanno
sempre tenuti aperti (posizione 1
fig. 28 ), non devono essere mai
ripiegati (posizione 2).Manovra di riallineamento specchi
Nel caso in cui uno degli specchi
esterni sia stato movimentato
manualmente potrebbe verificarsi che lo
stesso specchio non mantenga la sua
posizione in modo stabile durante la
guida.
In tal caso è necessario eseguire la
seguente manovra di riallineamento:
chiudere manualmente lo specchio
in posizione parcheggio, ripiegandolo
dalla posizione 1 alla posizione 2
(vedere fig. 28 );
Azionare una oppure due volte il
comando di apertura specchi C
fig. 27 per riallineare il sistema e portare
entrambi gli specchi in posizione di
guida.
ATTENZIONE
17)Lo specchio retrovisore esterno lato
guida, essendo curvo, altera leggermente
la percezione della distanza.
LUCI ESTERNE
COMMUTATORE LUCI
La ghiera del commutatore luci A
fig. 29, ubicato sul lato sinistro della
plancia strumenti, comanda il
funzionamento di: luci di posizione, luci
diurne, luci anabbaglianti, luci
fendinebbia e la regolazione
dell'intensità luminosa del quadro
strumenti e delle grafiche dei pulsanti di
comando.
Con dispositivo di avviamento in
posizione MAR, accendendo le luci
esterne si illuminano il quadro strumenti
ed i vari comandi posti sulla plancia.
28F1B0340C
29F1B0206C
25
Page 28 of 292

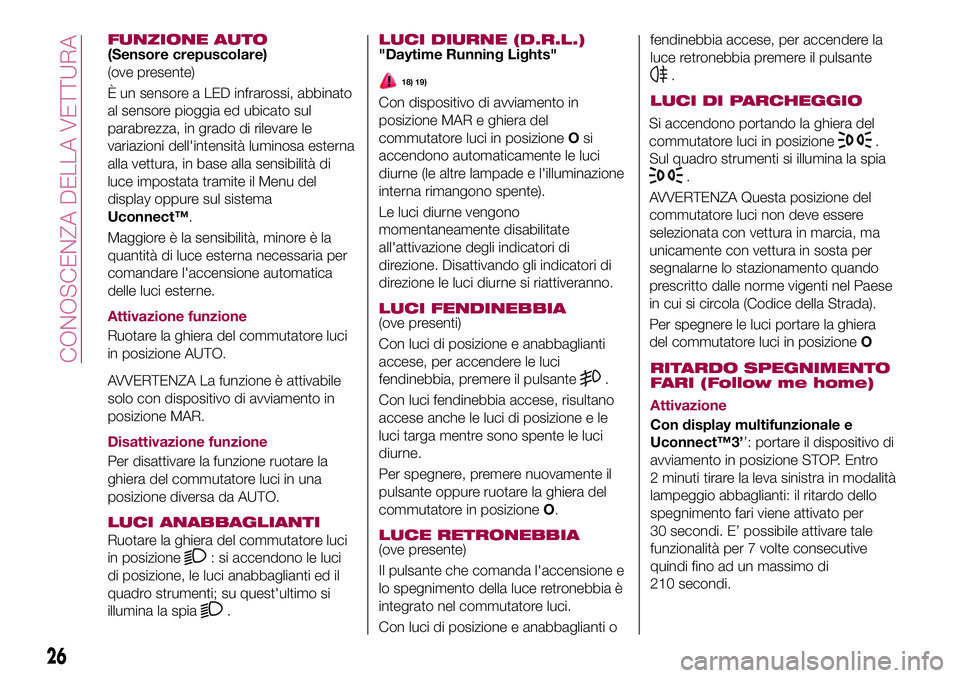

FUNZIONE AUTO(Sensore crepuscolare)
(ove presente)
È un sensore a LED infrarossi, abbinato
al sensore pioggia ed ubicato sul
parabrezza, in grado di rilevare le
variazioni dell'intensità luminosa esterna
alla vettura, in base alla sensibilità di
luce impostata tramite il Menu del
display oppure sul sistema
Uconnect™.
Maggiore è la sensibilità, minore è la
quantità di luce esterna necessaria per
comandare l'accensione automatica
delle luci esterne.
Attivazione funzione
Ruotare la ghiera del commutatore luci
in posizione AUTO.
AVVERTENZA La funzione è attivabile
solo con dispositivo di avviamento in
posizione MAR.
Disattivazione funzione
Per disattivare la funzione ruotare la
ghiera del commutatore luci in una
posizione diversa da AUTO.
LUCI ANABBAGLIANTI
Ruotare la ghiera del commutatore luci
in posizione
: si accendono le luci
di posizione, le luci anabbaglianti ed il
quadro strumenti; su quest'ultimo si
illumina la spia
.
LUCI DIURNE (D.R.L.)"Daytime Running Lights"
18) 19)
Con dispositivo di avviamento in
posizione MAR e ghiera del
commutatore luci in posizioneOsi
accendono automaticamente le luci
diurne (le altre lampade e l'illuminazione
interna rimangono spente).
Le luci diurne vengono
momentaneamente disabilitate
all'attivazione degli indicatori di
direzione. Disattivando gli indicatori di
direzione le luci diurne si riattiveranno.
LUCI FENDINEBBIA(ove presenti)
Con luci di posizione e anabbaglianti
accese, per accendere le luci
fendinebbia, premere il pulsante
.
Con luci fendinebbia accese, risultano
accese anche le luci di posizione e le
luci targa mentre sono spente le luci
diurne.
Per spegnere, premere nuovamente il
pulsante oppure ruotare la ghiera del
commutatore in posizioneO.
LUCE RETRONEBBIA(ove presente)
Il pulsante che comanda l'accensione e
lo spegnimento della luce retronebbia è
integrato nel commutatore luci.
Con luci di posizione e anabbaglianti ofendinebbia accese, per accendere la
luce retronebbia premere il pulsante
.
LUCI DI PARCHEGGIO
RITARDO SPEGNIMENTO
FARI (Follow me home)
Attivazione
Con display multifunzionale e
Uconnect™3’’: portare il dispositivo di
avviamento in posizione STOP. Entro
2 minuti tirare la leva sinistra in modalità
lampeggio abbaglianti: il ritardo dello
spegnimento fari viene attivato per
30 secondi. E’ possibile attivare tale
funzionalità per 7 volte consecutive
quindi fino ad un massimo di
210 secondi.
26
CONOSCENZA DELLA VETTURA
Si accendono portando la ghiera del
commutatore luci in posizione
.
Sul quadro strumenti si illumina la spia
.
AVVERTENZA Questa posizione del
commutatore luci non deve essere
selezionata con vettura in marcia, ma
unicamente con vettura in sosta per
segnalarne lo stazionamento quando
prescritto dalle norme vigenti nel Paese
in cui si circola (Codice della Strada).
Per spegnere le luci portare la ghiera
del commutatore luci in posizioneO
Page 29 of 292
è impostato su 0 secondi è possibile,
agendo sulla leva delle luci abbaglianti
entro 2 minuti dallo spegnimento del
motore, attivare l’accensione delle luci
per un tempo predefinito di 30 secondi.
E’ possibile attivare l’accensione delle
luci per 7 volte fino ad un massimo di
210 secondi.
Se il valore impostato sul Menu è
diverso da 0, è possibile attivare
l’accensione delle luci per il tempo
preselezionato portando la ghiera dalla
posizione
(con motore avviato), alla
posizioneO(con motore spento).
Sulle versioni dotate disensore
crepuscolare è possibile attivare la
funzionalità in modo automatico: con
motore avviato, ruotare la ghiera in
posizioneAUTO. Se il sensore rileva
una scarsa quantità di luce attiva i fari
anabbaglianti. Quando si spegne il
motore con i fari accesi si attiva
automaticamente il ritardo dello
spegnimento dei fari per il tempo
selezionato nel Menu.Disattivazione
Se l’attivazione avviene tramite la leva al
volante sinistra, la funzione può essere
disattivata mantenendo la leva sinistra
in modalità “lampeggio abbaglianti” per
oltre 2 secondi oppure attendendo il
tempo di attivazione visualizzato sul
display.
Se l’attivazione avviene tramite la ghiera
luci ubicata sulla leva sinistra non sarà
possibile disattivare la funzionalità. Lo
spegnimento dei fari avverrà al termine
della durata impostata.
Portando il dispositivo di avviamento in
posizione AVV la funzione viene
disattivata.
LUCI ABBAGLIANTI
Con ghiera del commutatore luci in
posizione
oAUTOspingere la leva
sinistra A fig. 30 in avanti verso la
plancia portastrumenti.
A luci abbaglianti inserite sul quadro
strumenti si illumina la spia
.
Lampeggi
Tirare verso di sé la leva A fig. 30,
posizione instabile; al rilascio la leva
torna automaticamente in posizione
stabile centrale.
A luci abbaglianti inserite sul quadro
strumenti si illumina la spia
.Luci abbaglianti automatiche
(ove presenti)
Al fine di non disturbare gli altri utenti
della strada, le luci abbaglianti si
disattivano automaticamente nel caso
in cui si incrocia un veicolo che proceda
nel senso opposto di marcia oppure nel
caso in cui ci si accodi ad un veicolo
che proceda nello stesso senso di
marcia.
La funzione è impostabile attraverso
Menu del display (vedere quanto
descritto al paragrafo "Display" nel
capitolo "Conoscenza del quadro
strumenti"); per l'attivazione è
necessario ruotare la ghiera del
commutatore luci su AUTO.
La funzione si attiva spingendo la leva
verso la plancia portastrumenti
(posizione stabile); sul quadro strumenti
si accende la spia
. Ad abbaglianti
30F1B0037C
27

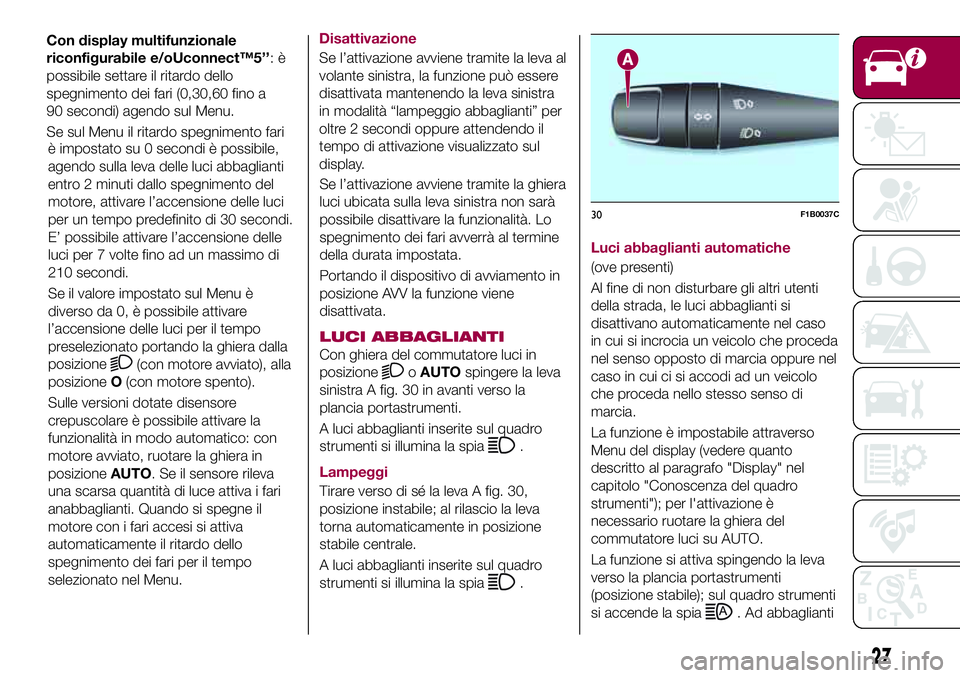

Con display multifunzionale
riconfigurabile e/oUconnect™5’’:è
possibile settare il ritardo dello
spegnimento dei fari (0,30,60 fino a
90 secondi) agendo sul Menu.
Se sul Menu il ritardo spegnimento fari
Page 30 of 292
accesi sul quadro strumenti si accende
anche la spia
. Se la vettura viene
arrestata con il settaggio descritto
precedentemente, al suo riavviamento
la funzione luci abbaglianti automatiche
dovrà necessariamente essere
reimpostata: riportare la leva in
posizione centrale e spingerla
nuovamente verso la plancia
portastrumenti.
Con velocità superiore a 40 km/h e
funzione attiva, riportando la leva in
posizione centrale stabile, si disattiva la
funzione e si spengono gli abbaglianti.
Con velocità inferiore a 15 km/h e
funzione attiva, il sistema spegne
automaticamente gli abbaglianti.
Nel caso in cui la leva venga ritirata in
posizione centrale stabile e spinta
nuovamente verso la plancia
portastrumenti in posizione stabile,
questa viene interpretata come
necessità di abbaglianti fissi: sul quadro
strumenti si accende la spia e si
accendono gli abbaglianti fino a quando
la velocità vettura non ritorna sopra i
40km/h. Superata questa soglia la
funzione torna attiva automaticamente
e sul quadro strumenti si accende
nuovamente la spia
.
Per disabilitare tale funzione, ruotare la
ghiera del commutatore luci in
posizione
.
INDICATORI DI
DIREZIONE
Portare la leva sinistra A fig. 30 in
posizione (stabile):
verso l'alto: attivazione indicatore di
direzione destro;
verso il basso: attivazione indicatore di
direzione sinistro.
Sul quadro strumenti si illuminano ad
intermittenza rispettivamente la spia
oppure.
Gli indicatori di direzione si disattivano
automaticamente riportando la vettura
in posizione di marcia rettilinea oppure
in caso di azionamento delle luci diurne
(D.R.L.) / luci di parcheggio.
Funzione "Lane Change" (cambio
corsia)
Qualora si voglia segnalare, durante la
marcia, un cambio di corsia, portare la
leva sinistra in posizione instabile per
meno di mezzo secondo.
L’indicatore di direzione del lato
selezionato si attiverà per 5 lampeggi
per poi spegnersi automaticamente.
REGOLAZIONE ASSETTO
FARI
Correttore assetto fari
Il correttore assetto fari funziona con
dispositivo di avviamento in posizione
MAR e luci anabbaglianti accese.
Per effettuare la regolazione ruotare la
ghiera A fig. 31.
Posizione 0: 1 oppure 2 persone sui
sedili anteriori;
Posizione 1: 4 oppure 5 persone
Posizione 2: 4 oppure 5 persone +
carico nel bagagliaio
Posizione 3: guidatore + massimo
carico ammesso stivato esclusivamente
nel bagagliaio.
AVVERTENZA Controllare la posizione
assetto fari ogni volta che cambia il
peso del carico trasportato.
31F1B0207C
28
CONOSCENZA DELLA VETTURA
