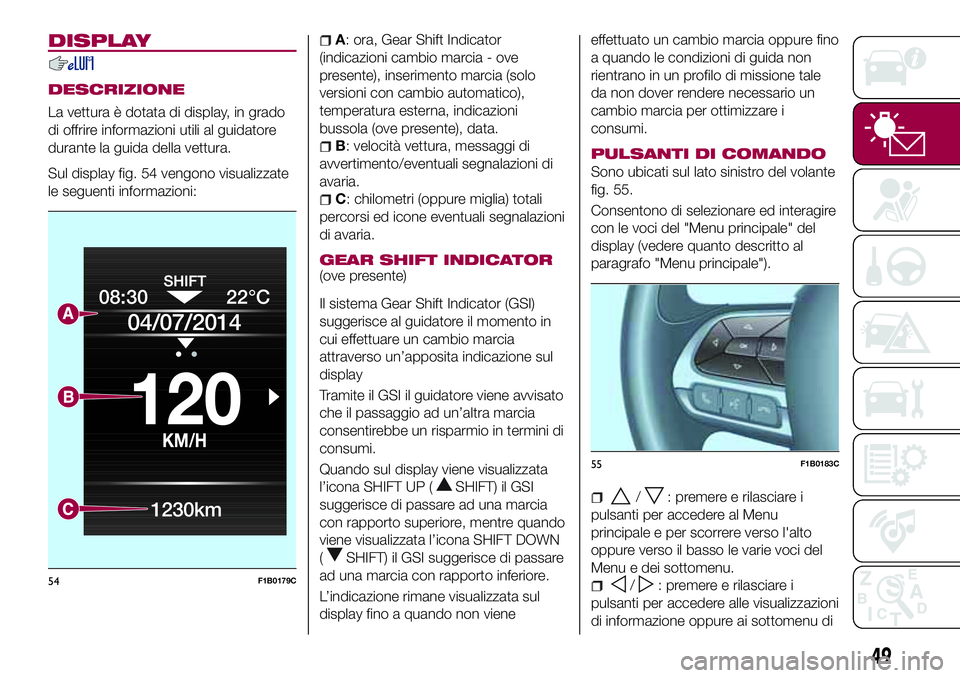

DISPLAY
DESCRIZIONE
La vettura è dotata di display, in grado
di offrire informazioni utili al guidatore
durante la guida della vettura.
Sul display fig. 54 vengono visualizzate
le seguenti informazioni:
A: ora, Gear Shift Indicator
(indicazioni cambio marcia - ove
presente), inserimento marcia (solo
versioni con cambio automatico),
temperatura esterna, indicazioni
bussola (ove presente), data.
B: velocità vettura, messaggi di
avvertimento/eventuali segnalazioni di
avaria.
C: chilometri (oppure miglia) totali
percorsi ed icone eventuali segnalazioni
di avaria.
GEAR SHIFT INDICATOR(ove presente)
Il sistema Gear Shift Indicator (GSI)
suggerisce al guidatore il momento in
cui effettuare un cambio marcia
attraverso un’apposita indicazione sul
display
Tramite il GSI il guidatore viene avvisato
che il passaggio ad un’altra marcia
consentirebbe un risparmio in termini di
consumi.
Quando sul display viene visualizzata
l’icona SHIFT UP (
SHIFT) il GSI
suggerisce di passare ad una marcia
con rapporto superiore, mentre quando
viene visualizzata l’icona SHIFT DOWN
(
SHIFT) il GSI suggerisce di passare
ad una marcia con rapporto inferiore.
L’indicazione rimane visualizzata sul
display fino a quando non vieneeffettuato un cambio marcia oppure fino
a quando le condizioni di guida non
rientrano in un profilo di missione tale
da non dover rendere necessario un
cambio marcia per ottimizzare i
consumi.
PULSANTI DI COMANDO
Sono ubicati sul lato sinistro del volante
fig. 55.
Consentono di selezionare ed interagire
con le voci del "Menu principale" del
display (vedere quanto descritto al
paragrafo "Menu principale").
/: premere e rilasciare i
pulsanti per accedere al Menu
principale e per scorrere verso l'alto
oppure verso il basso le varie voci del
Menu e dei sottomenu.
/: premere e rilasciare i
pulsanti per accedere alle visualizzazioni
di informazione oppure ai sottomenu di
08:30
KM/H
120
22°C
04/07/2014
1230km
54F1B0179C
55F1B0183C
49

una voce del Menu principale.
OK: premere il pulsante per
accedere/selezionare le visualizzazioni
di informazione oppure i sottomenu di
una voce del Menu principale. Tenere
premuto il pulsante per 1 secondo per
reimpostare le funzioni visualizzate/
selezionate.

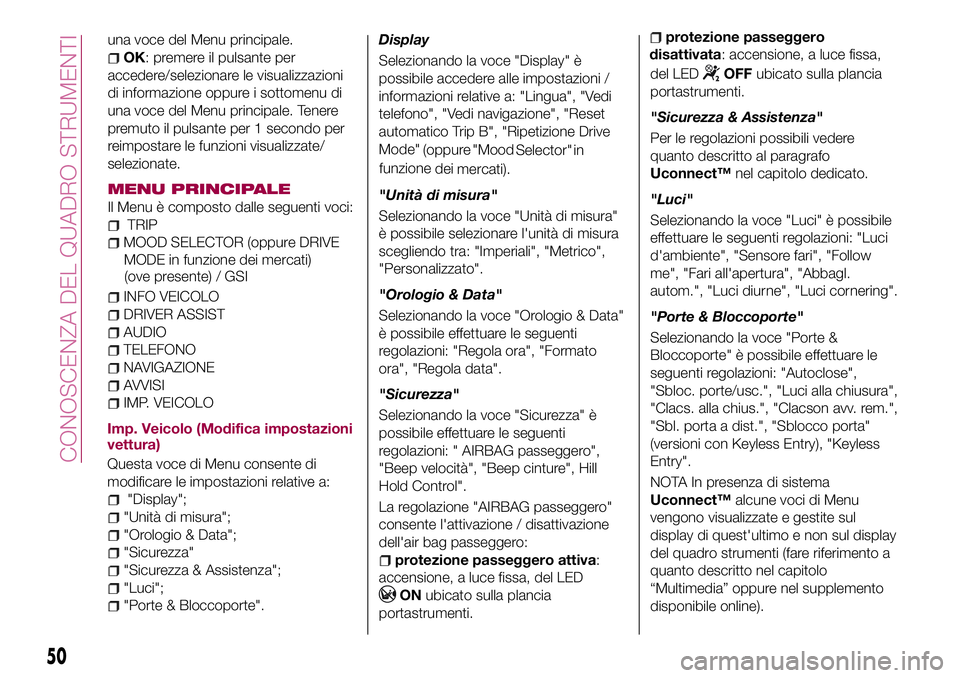

MENU PRINCIPALE
Il Menu è composto dalle seguenti voci:
TRIP
MOOD SELECTOR (oppure DRIVE
INFO VEICOLO
DRIVER ASSIST
AUDIO
TELEFONO
NAVIGAZIONE
AVVISI
IMP. VEICOLO
Imp. Veicolo (Modifica impostazioni
vettura)
Questa voce di Menu consente di
modificare le impostazioni relative a:
"Display";
"Unità di misura";
"Orologio & Data";
"Sicurezza"
"Sicurezza & Assistenza";
"Luci";
"Porte & Bloccoporte".Display
Selezionando la voce "Display" è
possibile accedere alle impostazioni /
informazioni relative a: "Lingua", "Vedi
telefono", "Vedi navigazione", "Reset
automatico Trip B", "Ripetizione Drive
Mode"

(oppure
"Mood
Selector"
in
"Unità di misura"
Selezionando la voce "Unità di misura"
è possibile selezionare l'unità di misura
scegliendo tra: "Imperiali", "Metrico",
"Personalizzato".
"Orologio & Data"
Selezionando la voce "Orologio & Data"
è possibile effettuare le seguenti
regolazioni: "Regola ora", "Formato
ora", "Regola data".
"Sicurezza"
Selezionando la voce "Sicurezza" è
possibile effettuare le seguenti
regolazioni: " AIRBAG passeggero",
"Beep velocità", "Beep cinture", Hill
Hold Control".
La regolazione "AIRBAG passeggero"
consente l'attivazione / disattivazione
dell'air bag passeggero:
protezione passeggero attiva:
accensione, a luce fissa, del LED
ONubicato sulla plancia
portastrumenti.
protezione passeggero
disattivata: accensione, a luce fissa,
del LED
OFFubicato sulla plancia
portastrumenti.
"Sicurezza & Assistenza"
Per le regolazioni possibili vedere
quanto descritto al paragrafo
Uconnect™nel capitolo dedicato.
"Luci"
Selezionando la voce "Luci" è possibile
effettuare le seguenti regolazioni: "Luci
d'ambiente", "Sensore fari", "Follow
me", "Fari all'apertura", "Abbagl.
autom.", "Luci diurne", "Luci cornering".
"Porte & Bloccoporte"
Selezionando la voce "Porte &
Bloccoporte" è possibile effettuare le
seguenti regolazioni: "Autoclose",
"Sbloc. porte/usc.", "Luci alla chiusura",
"Clacs. alla chius.", "Clacson avv. rem.",
"Sbl. porta a dist.", "Sblocco porta"
(versioni con Keyless Entry), "Keyless
Entry".
NOTA In presenza di sistema
Uconnect™alcune voci di Menu
vengono visualizzate e gestite sul
display di quest'ultimo e non sul display
del quadro strumenti (fare riferimento a
quanto descritto nel capitolo
“Multimedia” oppure nel supplemento
disponibile online).
50
CONOSCENZA DEL QUADRO STRUMENTI
MODE in funzione dei mercati)
(ove presente) / GSI funzione


dei


mercati).

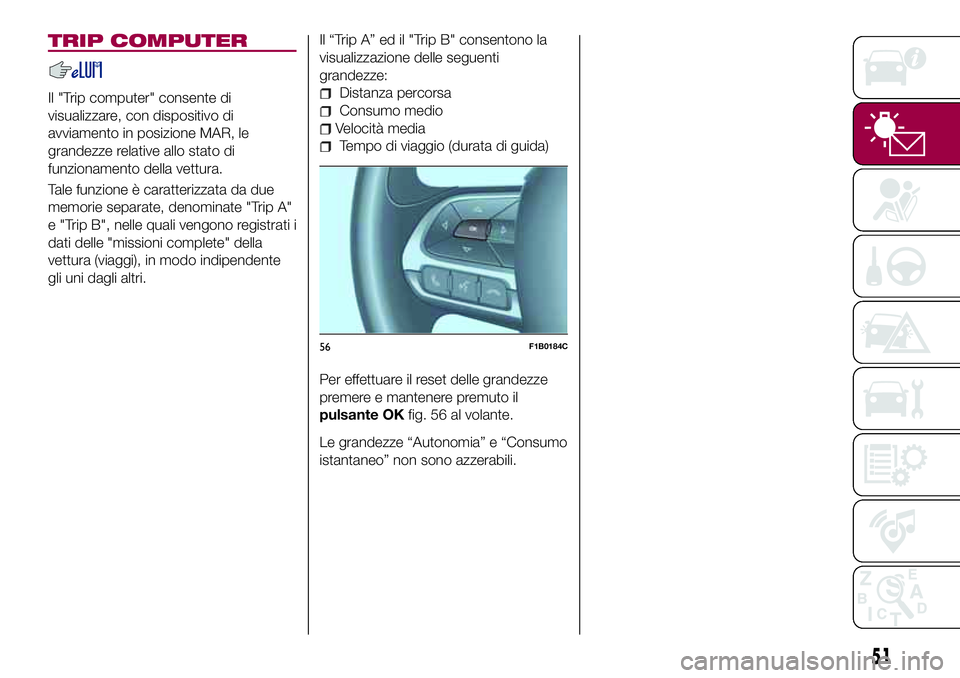

TRIP COMPUTER
Il "Trip computer" consente di
visualizzare, con dispositivo di
avviamento in posizione MAR, le
grandezze relative allo stato di
funzionamento della vettura.
Tale funzione è caratterizzata da due
memorie separate, denominate "Trip A"
e "Trip B", nelle quali vengono registrati i
dati delle "missioni complete" della
vettura (viaggi), in modo indipendente
gli uni dagli altri.Il “Trip A” ed il "Trip B" consentono la
visualizzazione delle seguenti
grandezze:Distanza percorsa
Consumo medio
Velocità media
Tempo di viaggio (durata di guida)
Per effettuare il reset delle grandezze
premere e mantenere premuto il
pulsante OKfig. 56 al volante.
Le grandezze “Autonomia” e “Consumo
istantaneo” non sono azzerabili.
56F1B0184C
51

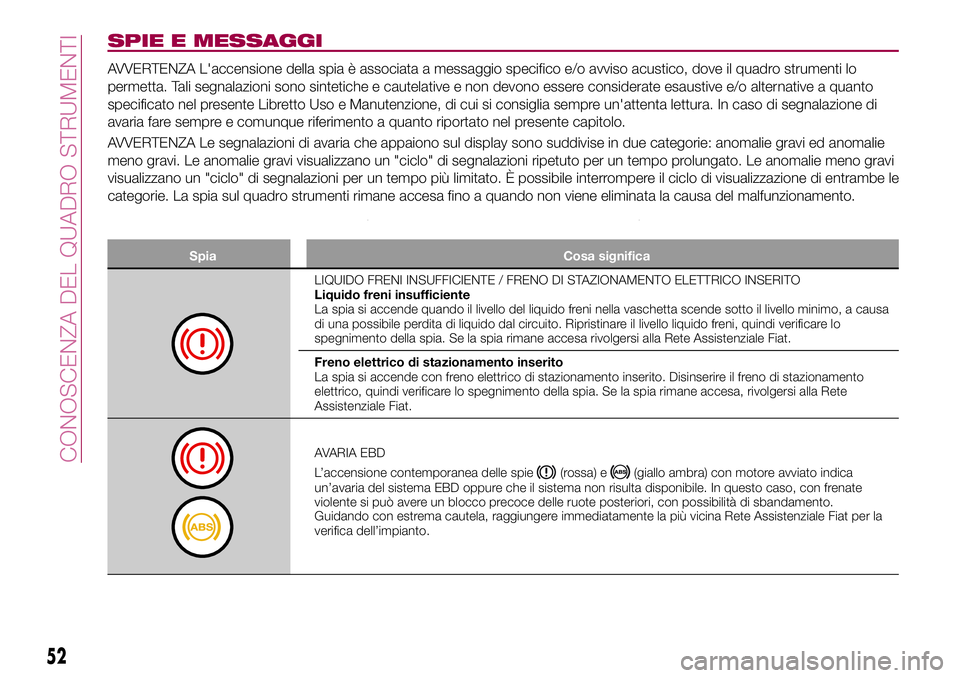

SPIE E MESSAGGI
AVVERTENZA L'accensione della spia è associata a messaggio specifico e/o avviso acustico, dove il quadro strumenti lo
permetta. Tali segnalazioni sono sintetiche e cautelative e non devono essere considerate esaustive e/o alternative a quanto
specificato nel presente Libretto Uso e Manutenzione, di cui si consiglia sempre un'attenta lettura. In caso di segnalazione di
avaria fare sempre e comunque riferimento a quanto riportato nel presente capitolo.
AVVERTENZA Le segnalazioni di avaria che appaiono sul display sono suddivise in due categorie: anomalie gravi ed anomalie
meno gravi. Le anomalie gravi visualizzano un "ciclo" di segnalazioni ripetuto per un tempo prolungato. Le anomalie meno gravi
visualizzano un "ciclo" di segnalazioni per un tempo più limitato. È possibile interrompere il ciclo di visualizzazione di entrambe le
categorie. La spia sul quadro strumenti rimane accesa fino a quando non viene eliminata la causa del malfunzionamento.
Spia Cosa significa
LIQUIDO FRENI INSUFFICIENTE / FRENO DI STAZIONAMENTO ELETTRICO INSERITO
Liquido freni insufficiente
La spia si accende quando il livello del liquido freni nella vaschetta scende sotto il livello minimo, a causa
di una possibile perdita di liquido dal circuito. Ripristinare il livello liquido freni, quindi verificare lo
spegnimento della spia. Se la spia rimane accesa rivolgersi alla Rete Assistenziale Fiat.
Freno elettrico di stazionamento inserito
La spia si accende con freno elettrico di stazionamento inserito. Disinserire il freno di stazionamento
elettrico, quindi verificare lo spegnimento della spia. Se la spia rimane accesa, rivolgersi alla Rete
Assistenziale Fiat.
AVARIA EBD
L’accensione contemporanea delle spie
(rossa) e(giallo ambra) con motore avviato indica
un’avaria del sistema EBD oppure che il sistema non risulta disponibile. In questo caso, con frenate
violente si può avere un blocco precoce delle ruote posteriori, con possibilità di sbandamento.
Guidando con estrema cautela, raggiungere immediatamente la più vicina Rete Assistenziale Fiat per la
verifica dell’impianto.
52
CONOSCENZA DEL QUADRO STRUMENTI

Spia Cosa significa

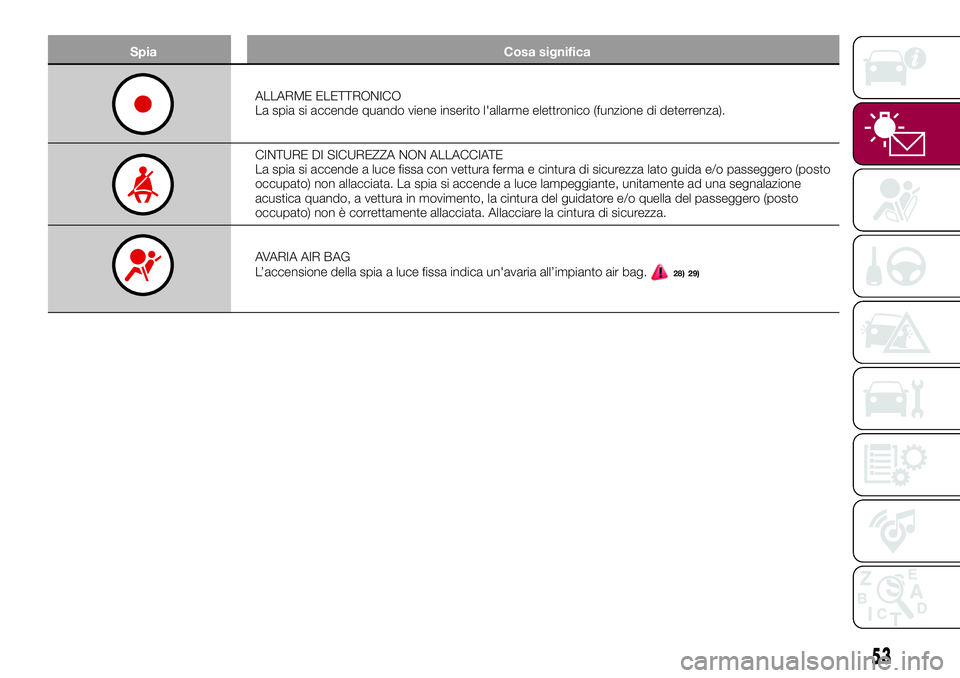

ALLARME ELETTRONICO
La spia si accende quando viene inserito l'allarme elettronico (funzione di deterrenza).
CINTURE DI SICUREZZA NON ALLACCIATE
La spia si accende a luce fissa con vettura ferma e cintura di sicurezza lato guida e/o passeggero (posto
occupato) non allacciata. La spia si accende a luce lampeggiante, unitamente ad una segnalazione
acustica quando, a vettura in movimento, la cintura del guidatore e/o quella del passeggero (posto
occupato) non è correttamente allacciata. Allacciare la cintura di sicurezza.
AVARIA AIR BAG
L’accensione della spia a luce fissa indica un'avaria all’impianto air bag.28) 29)
53

Spia Cosa significa
ECCESSIVA TEMPERATURA LIQUIDO RAFFREDDAMENTO MOTORE
La spia oppure su alcune versioni l'icona sul display si accende quando il motore è surriscaldato.
In caso di marcia normale: fermare la vettura, arrestare il motore e verificare che il livello dell’acqua
all’interno della vaschetta non sia al di sotto del riferimento MIN. In tal caso attendere il raffreddamento
del motore, quindi aprire lentamente e con cautela il tappo, rabboccare con liquido di raffreddamento,
assicurandosi che questo sia compreso tra i riferimenti MIN e MAX riportati sulla vaschetta stessa.
Verificare inoltre visivamente la presenza di eventuali perdite di liquido. Se al successivo avviamento la
spia (oppure l'icona sul display) dovesse nuovamente accendersi, rivolgersi alla Rete Assistenziale Fiat.
In caso di utilizzo impegnativo della vettura(ad es. in condizioni di guida prestazionale): rallentare la
marcia e, nel caso in cui la spia rimanga accesa, fermare la vettura. Sostare per2o3minuti mantenendo
il motore avviato e leggermente accelerato per favorire una più attiva circolazione del liquido di
raffreddamento, dopodiché arrestare il motore. Verificare il corretto livello del liquido come
precedentemente descritto.
AVVERTENZA In caso di percorsi molto impegnativi è consigliabile mantenere il motore avviato e
leggermente accelerato per alcuni minuti prima di arrestarlo.
AVARIA SERVOSTERZO
Portando il dispositivo di avviamento in posizione MAR la spia (o il simbolo sul display) si accende, ma
deve spegnersi dopo alcuni secondi. Se la spia (o il simbolo sul display) rimane accesa potrebbe non
essere riscontrabile l'effetto del servosterzo e lo sforzo sul volante potrebbe aumentare sensibilmente, pur
essendo mantenuta la possibilità di sterzare la vettura. Su alcune versioni il display visualizza il messaggio
dedicato. Rivolgersi appena possibile alla Rete Assistenziale Fiat.
54
CONOSCENZA DEL QUADRO STRUMENTI

Spia Cosa significa

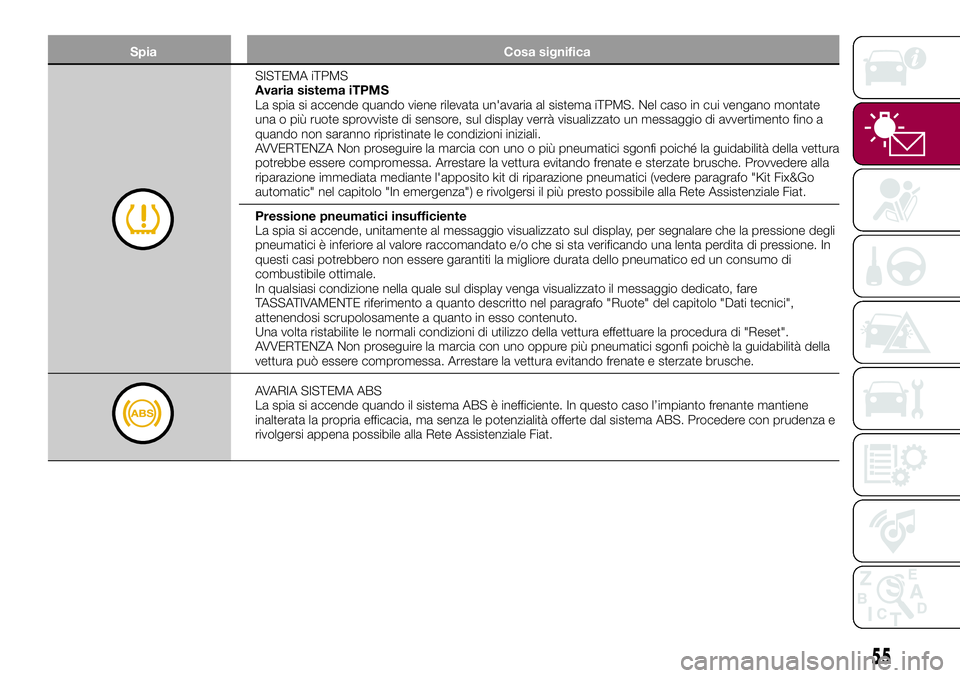

SISTEMA iTPMS
Avaria sistema iTPMS
La spia si accende quando viene rilevata un'avaria al sistema iTPMS. Nel caso in cui vengano montate
una o più ruote sprovviste di sensore, sul display verrà visualizzato un messaggio di avvertimento fino a
quando non saranno ripristinate le condizioni iniziali.
AVVERTENZA Non proseguire la marcia con uno o più pneumatici sgonfi poiché la guidabilità della vettura
potrebbe essere compromessa. Arrestare la vettura evitando frenate e sterzate brusche. Provvedere alla
riparazione immediata mediante l'apposito kit di riparazione pneumatici (vedere paragrafo "Kit Fix&Go
automatic" nel capitolo "In emergenza") e rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
Pressione pneumatici insufficiente
La spia si accende, unitamente al messaggio visualizzato sul display, per segnalare che la pressione degli
pneumatici è inferiore al valore raccomandato e/o che si sta verificando una lenta perdita di pressione. In
questi casi potrebbero non essere garantiti la migliore durata dello pneumatico ed un consumo di
combustibile ottimale.
In qualsiasi condizione nella quale sul display venga visualizzato il messaggio dedicato, fare
TASSATIVAMENTE riferimento a quanto descritto nel paragrafo "Ruote" del capitolo "Dati tecnici",
attenendosi scrupolosamente a quanto in esso contenuto.
Una volta ristabilite le normali condizioni di utilizzo della vettura effettuare la procedura di "Reset".
AVVERTENZA Non proseguire la marcia con uno oppure più pneumatici sgonfi poichè la guidabilità della
vettura può essere compromessa. Arrestare la vettura evitando frenate e sterzate brusche.
AVARIA SISTEMA ABS
La spia si accende quando il sistema ABS è inefficiente. In questo caso l’impianto frenante mantiene
inalterata la propria efficacia, ma senza le potenzialità offerte dal sistema ABS. Procedere con prudenza e
rivolgersi appena possibile alla Rete Assistenziale Fiat.
55

Spia Cosa significa

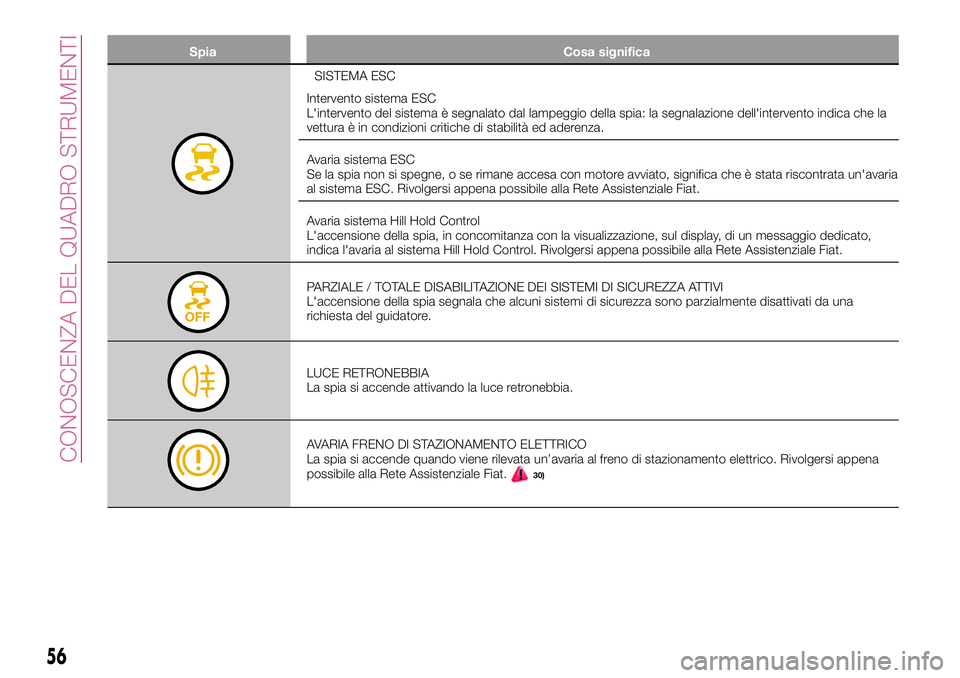

SISTEMA ESC
Intervento sistema ESC
L'intervento del sistema è segnalato dal lampeggio della spia: la segnalazione dell'intervento indica che la
vettura è in condizioni critiche di stabilità ed aderenza.
Avaria sistema ESC
Se la spia non si spegne, o se rimane accesa con motore avviato, significa che è stata riscontrata un'avaria
al sistema ESC. Rivolgersi appena possibile alla Rete Assistenziale Fiat.
Avaria sistema Hill Hold Control
L'accensione della spia, in concomitanza con la visualizzazione, sul display, di un messaggio dedicato,
indica l'avaria al sistema Hill Hold Control. Rivolgersi appena possibile alla Rete Assistenziale Fiat.
PARZIALE / TOTALE DISABILITAZIONE DEI SISTEMI DI SICUREZZA ATTIVI
L'accensione della spia segnala che alcuni sistemi di sicurezza sono parzialmente disattivati da una
richiesta del guidatore.
LUCE RETRONEBBIA
La spia si accende attivando la luce retronebbia.
AVARIA FRENO DI STAZIONAMENTO ELETTRICO
La spia si accende quando viene rilevata un’avaria al freno di stazionamento elettrico. Rivolgersi appena
possibile alla Rete Assistenziale Fiat.
30)
56
CONOSCENZA DEL QUADRO STRUMENTI

Spia Cosa significa

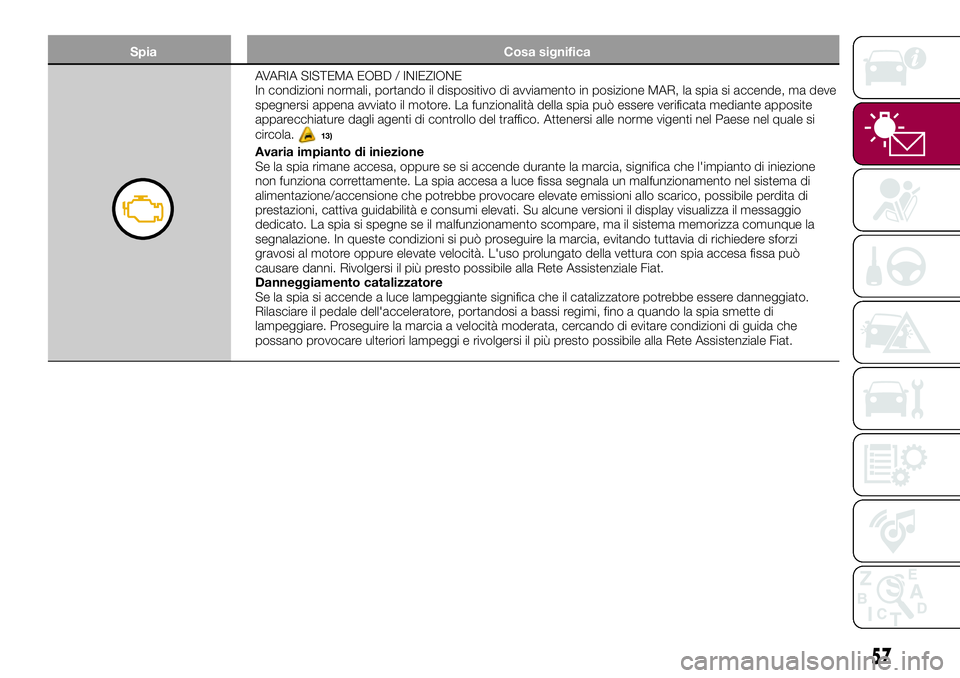

AVARIA SISTEMA EOBD / INIEZIONE
In condizioni normali, portando il dispositivo di avviamento in posizione MAR, la spia si accende, ma deve
spegnersi appena avviato il motore. La funzionalità della spia può essere verificata mediante apposite
apparecchiature dagli agenti di controllo del traffico. Attenersi alle norme vigenti nel Paese nel quale si
circola.
13)
Avaria impianto di iniezione
Se la spia rimane accesa, oppure se si accende durante la marcia, significa che l'impianto di iniezione
non funziona correttamente. La spia accesa a luce fissa segnala un malfunzionamento nel sistema di
alimentazione/accensione che potrebbe provocare elevate emissioni allo scarico, possibile perdita di
prestazioni, cattiva guidabilità e consumi elevati. Su alcune versioni il display visualizza il messaggio
dedicato. La spia si spegne se il malfunzionamento scompare, ma il sistema memorizza comunque la
segnalazione. In queste condizioni si può proseguire la marcia, evitando tuttavia di richiedere sforzi
gravosi al motore oppure elevate velocità. L'uso prolungato della vettura con spia accesa fissa può
causare danni. Rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
Danneggiamento catalizzatore
Se la spia si accende a luce lampeggiante significa che il catalizzatore potrebbe essere danneggiato.
Rilasciare il pedale dell'acceleratore, portandosi a bassi regimi, fino a quando la spia smette di
lampeggiare. Proseguire la marcia a velocità moderata, cercando di evitare condizioni di guida che
possano provocare ulteriori lampeggi e rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
57

Spia Cosa significa
SISTEMA LANE ASSIST
La spia si accende secondo le seguenti modalità:
Spia accesa a luce fissa (colore bianco):segnala che il sistema è attivo ma i limiti della corsia non sono
stati rilevati (le linee della corsia sono di colore grigio).
Spia accesa a luce lampeggiante (colore giallo ambra):segnala che la vettura si è avvicinata alla linea
della corsia e sta per superarla.
Spia accesa a luce fissa (colore verde):segnala che il sistema ha rilevato i limiti di entrambe le corsie. Il
sistema agirà sul volante in caso di abbandono involontario della corsia.
PRERISCALDO CANDELETTE (versioni Diesel)
Portando il dispositivo di avviamento in posizione MAR la spia si accende e si spegne quando le
candelette hanno raggiunto la temperatura prestabilita. È possibile avviare il motore immediatamente
dopo lo spegnimento della spia.
AVVERTENZA In condizioni di temperatura ambiente mite od elevata l'accensione della spia ha una
durata quasi impercettibile.
AVARIA PRERISCALDO CANDELETTE (versioni Diesel)
Il lampeggio della spia, indica un’anomalia all’impianto di preriscaldo candelette. In questo caso rivolgersi
il più presto possibile alla Rete Assistenziale Fiat.
FULL BRAKE CONTROL OFF
La spia si accende in caso di disattivazione del sistema Full Brake Control da parte del guidatore oppure
in caso di disattivazione automatica in seguito ad un'avaria temporanea del sistema stesso. Rivolgersi
appena possibile alla Rete Assistenziale Fiat.
58
CONOSCENZA DEL QUADRO STRUMENTI
