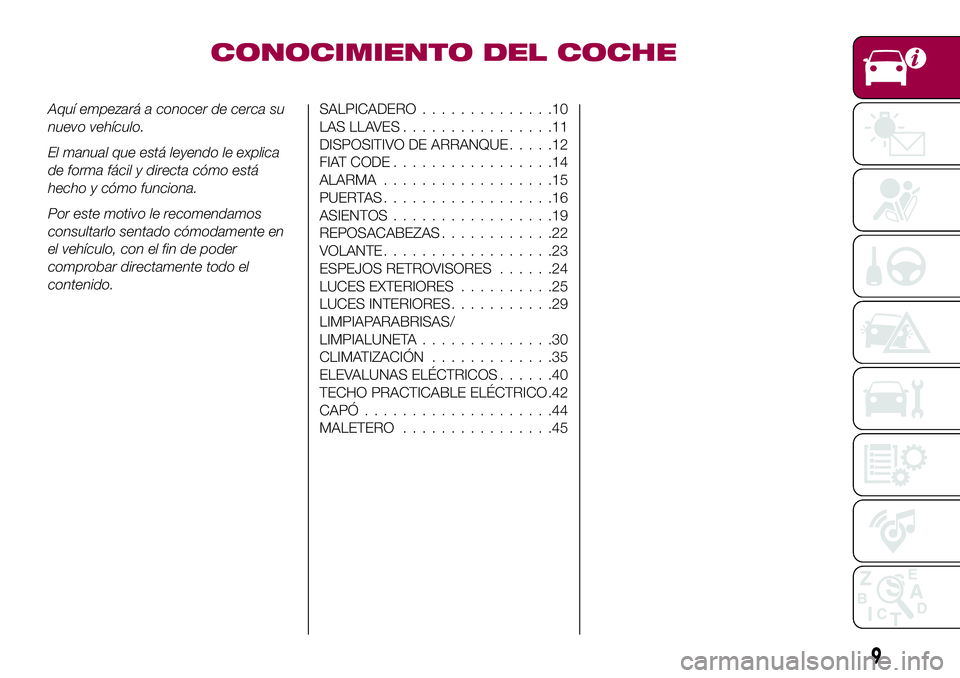

CONOCIMIENTO DEL COCHE
Aquí empezará a conocer de cerca su
nuevo vehículo.
El manual que está leyendo le explica
de forma fácil y directa cómo está
hecho y cómo funciona.
Por este motivo le recomendamos
consultarlo sentado cómodamente en
el vehículo, con el fin de poder
comprobar directamente todo el
contenido.SALPICADERO..............10
LASLLAVES................11
DISPOSITIVO DE ARRANQUE.....12
FIAT CODE.................14
ALARMA..................15
PUERTAS..................16
ASIENTOS.................19
REPOSACABEZAS............22
VOLANTE..................23
ESPEJOS RETROVISORES......24
LUCES EXTERIORES..........25
LUCES INTERIORES...........29
LIMPIAPARABRISAS/
LIMPIALUNETA..............30
CLIMATIZACIÓN.............35
ELEVALUNAS ELÉCTRICOS......40
TECHO PRACTICABLE ELÉCTRICO .42
CAPÓ....................44
MALETERO................45
9
Page 12 of 300

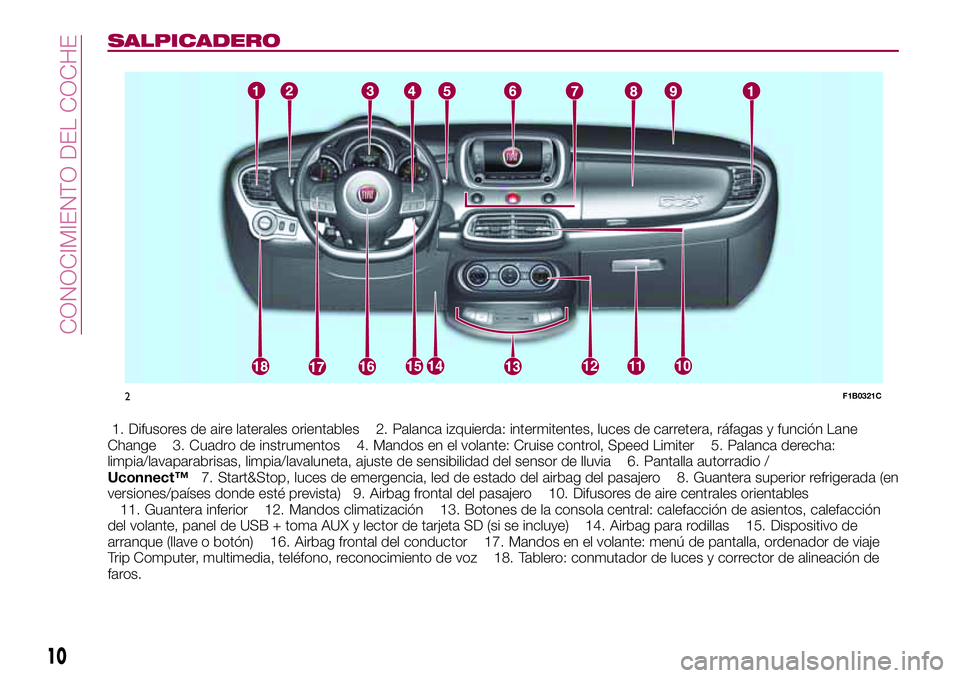

SALPICADERO
1. Difusores de aire laterales orientables 2. Palanca izquierda: intermitentes, luces de carretera, ráfagas y función Lane
Change 3. Cuadro de instrumentos 4. Mandos en el volante: Cruise control, Speed Limiter 5. Palanca derecha:
limpia/lavaparabrisas, limpia/lavaluneta, ajuste de sensibilidad del sensor de lluvia 6. Pantalla autorradio /
Uconnect™7. Start&Stop, luces de emergencia, led de estado del airbag del pasajero 8. Guantera superior refrigerada (en
versiones/países donde esté prevista) 9. Airbag frontal del pasajero 10. Difusores de aire centrales orientables
11. Guantera inferior 12. Mandos climatización 13. Botones de la consola central: calefacción de asientos, calefacción
del volante, panel de USB + toma AUX y lector de tarjeta SD (si se incluye) 14. Airbag para rodillas 15. Dispositivo de
arranque (llave o botón) 16. Airbag frontal del conductor 17. Mandos en el volante: menú de pantalla, ordenador de viaje
Trip Computer, multimedia, teléfono, reconocimiento de voz 18. Tablero: conmutador de luces y corrector de alineación de
faros.
1211
2F1B0321C
10
CONOCIMIENTO DEL COCHE
Page 13 of 300

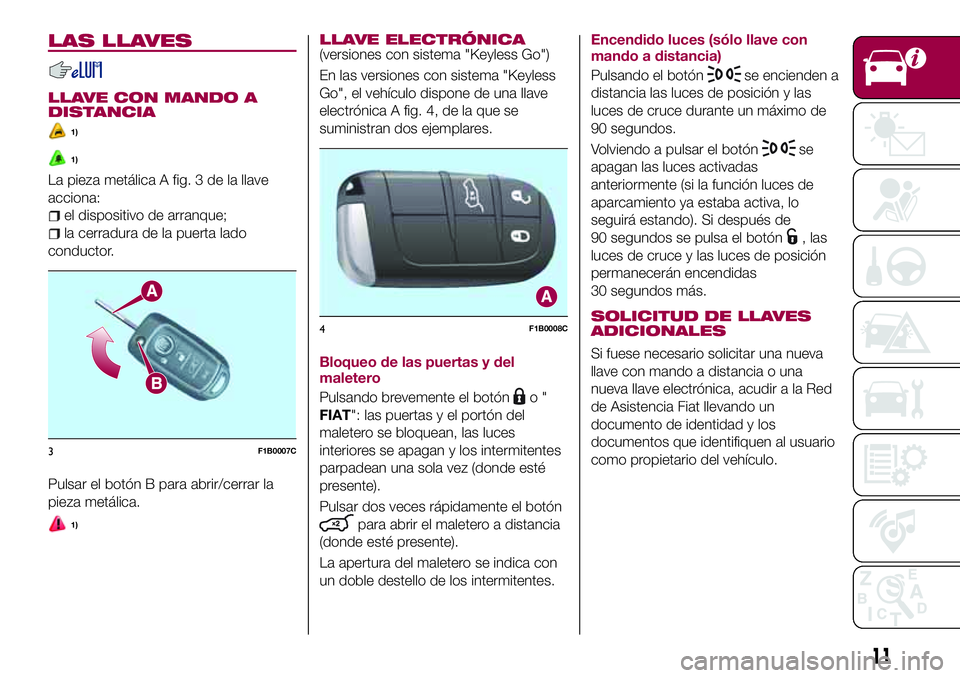

LAS LLAVES
LLAVE CON MANDO A
DISTANCIA
1)
1)
La pieza metálica A fig. 3 de la llave
acciona:
el dispositivo de arranque;
la cerradura de la puerta lado
conductor.
Pulsar el botón B para abrir/cerrar la
pieza metálica.
1)
LLAVE ELECTRÓNICA(versiones con sistema "Keyless Go")
En las versiones con sistema "Keyless
Go", el vehículo dispone de una llave
electrónica A fig. 4, de la que se
suministran dos ejemplares.
Bloqueo de las puertas y del
maletero
Pulsando brevemente el botón
o"
FIAT": las puertas y el portón del
maletero se bloquean, las luces
interiores se apagan y los intermitentes
parpadean una sola vez (donde esté
presente).
Pulsar dos veces rápidamente el botón
para abrir el maletero a distancia
(donde esté presente).
La apertura del maletero se indica con
un doble destello de los intermitentes.Encendido luces (sólo llave con
mando a distancia)
Pulsando el botón
se encienden a
distancia las luces de posición y las
luces de cruce durante un máximo de
90 segundos.
Volviendo a pulsar el botón
se
apagan las luces activadas
anteriormente (si la función luces de
aparcamiento ya estaba activa, lo
seguirá estando). Si después de
90 segundos se pulsa el botón
, las
luces de cruce y las luces de posición
permanecerán encendidas
30 segundos más.
SOLICITUD DE LLAVES
ADICIONALES
Si fuese necesario solicitar una nueva
llave con mando a distancia o una
nueva llave electrónica, acudir a la Red
de Asistencia Fiat llevando un
documento de identidad y los
documentos que identifiquen al usuario
como propietario del vehículo.
3F1B0007C
4F1B0008C
11
Page 14 of 300

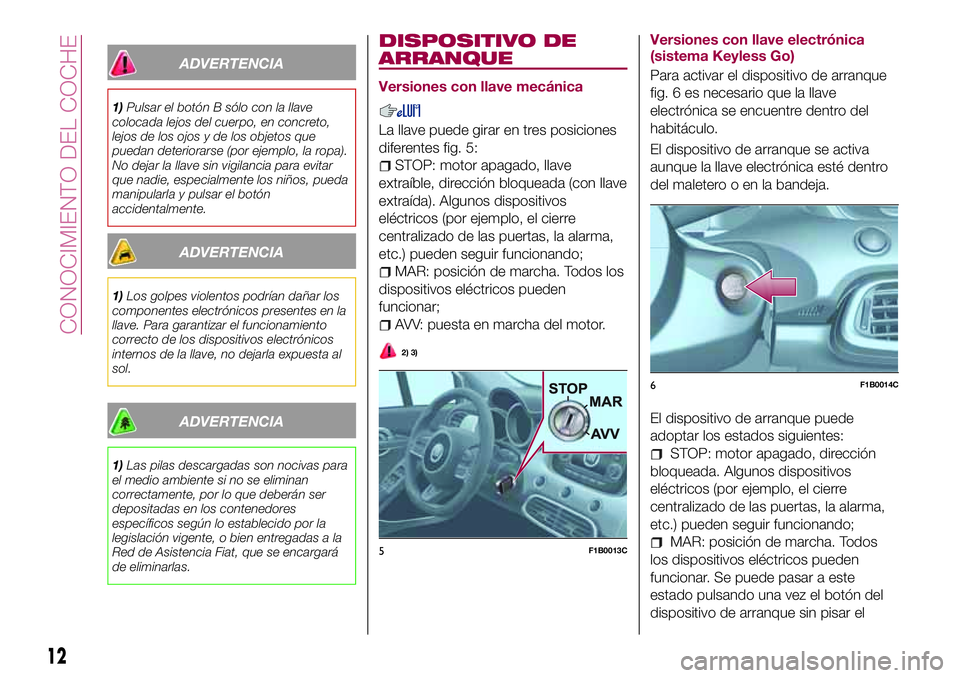

ADVERTENCIA
1)Pulsar el botón B sólo con la llave
colocada lejos del cuerpo, en concreto,
lejos de los ojos y de los objetos que
puedan deteriorarse (por ejemplo, la ropa).
No dejar la llave sin vigilancia para evitar
que nadie, especialmente los niños, pueda
manipularla y pulsar el botón
accidentalmente.
ADVERTENCIA
1)Los golpes violentos podrían dañar los
componentes electrónicos presentes en la
llave. Para garantizar el funcionamiento
correcto de los dispositivos electrónicos
internos de la llave, no dejarla expuesta al
sol.
ADVERTENCIA
1)Las pilas descargadas son nocivas para
el medio ambiente si no se eliminan
correctamente, por lo que deberán ser
depositadas en los contenedores
específicos según lo establecido por la
legislación vigente, o bien entregadas a la
Red de Asistencia Fiat, que se encargará
de eliminarlas.
DISPOSITIVO DE
ARRANQUE
Versiones con llave mecánica
La llave puede girar en tres posiciones
diferentes fig. 5:
STOP: motor apagado, llave
extraíble, dirección bloqueada (con llave
extraída). Algunos dispositivos
eléctricos (por ejemplo, el cierre
centralizado de las puertas, la alarma,
etc.) pueden seguir funcionando;
MAR: posición de marcha. Todos los
dispositivos eléctricos pueden
funcionar;
AVV: puesta en marcha del motor.
2) 3)
Versiones con llave electrónica
(sistema Keyless Go)
Para activar el dispositivo de arranque
fig. 6 es necesario que la llave
electrónica se encuentre dentro del
habitáculo.
El dispositivo de arranque se activa
aunque la llave electrónica esté dentro
del maletero o en la bandeja.
El dispositivo de arranque puede
adoptar los estados siguientes:
STOP: motor apagado, dirección
bloqueada. Algunos dispositivos
eléctricos (por ejemplo, el cierre
centralizado de las puertas, la alarma,
etc.) pueden seguir funcionando;
MAR: posición de marcha. Todos
los dispositivos eléctricos pueden
funcionar. Se puede pasar a este
estado pulsando una vez el botón del
dispositivo de arranque sin pisar el5F1B0013C
6F1B0014C
12
CONOCIMIENTO DEL COCHE
Page 15 of 300

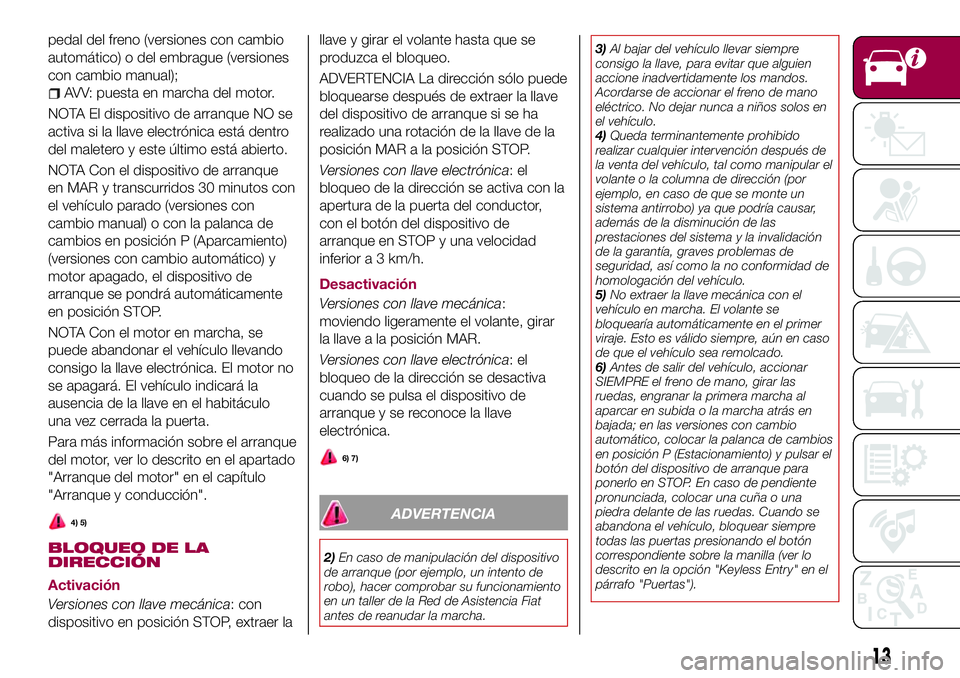

pedal del freno (versiones con cambio
automático) o del embrague (versiones
con cambio manual);
AVV: puesta en marcha del motor.
NOTA El dispositivo de arranque NO se
activa si la llave electrónica está dentro
del maletero y este último está abierto.
NOTA Con el dispositivo de arranque
en MAR y transcurridos 30 minutos con
el vehículo parado (versiones con
cambio manual) o con la palanca de
cambios en posición P (Aparcamiento)
(versiones con cambio automático) y
motor apagado, el dispositivo de
arranque se pondrá automáticamente
en posición STOP.
NOTA Con el motor en marcha, se
puede abandonar el vehículo llevando
consigo la llave electrónica. El motor no
se apagará. El vehículo indicará la
ausencia de la llave en el habitáculo
una vez cerrada la puerta.
Para más información sobre el arranque
del motor, ver lo descrito en el apartado
"Arranque del motor" en el capítulo
"Arranque y conducción".
4) 5)
BLOQUEO DE LA
DIRECCIÓN
Activación
Versiones con llave mecánica: con
dispositivo en posición STOP, extraer lallave y girar el volante hasta que se
produzca el bloqueo.
ADVERTENCIA La dirección sólo puede
bloquearse después de extraer la llave
del dispositivo de arranque si se ha
realizado una rotación de la llave de la
posición MAR a la posición STOP.
Versiones con llave electrónica:el
bloqueo de la dirección se activa con la
apertura de la puerta del conductor,
con el botón del dispositivo de
arranque en STOP y una velocidad
inferior a 3 km/h.
Desactivación
Versiones con llave mecánica:
moviendo ligeramente el volante, girar
la llave a la posición MAR.
Versiones con llave electrónica:el
bloqueo de la dirección se desactiva
cuando se pulsa el dispositivo de
arranque y se reconoce la llave
electrónica.
6) 7)
ADVERTENCIA
2)En caso de manipulación del dispositivo
de arranque (por ejemplo, un intento de
robo), hacer comprobar su funcionamiento
en un taller de la Red de Asistencia Fiat
antes de reanudar la marcha.3)Al bajar del vehículo llevar siempre
consigo la llave, para evitar que alguien
accione inadvertidamente los mandos.
Acordarse de accionar el freno de mano
eléctrico. No dejar nunca a niños solos en
el vehículo.
4)Queda terminantemente prohibido
realizar cualquier intervención después de
la venta del vehículo, tal como manipular el
volante o la columna de dirección (por
ejemplo, en caso de que se monte un
sistema antirrobo) ya que podría causar,
además de la disminución de las
prestaciones del sistema y la invalidación
de la garantía, graves problemas de
seguridad, así como la no conformidad de
homologación del vehículo.
5)No extraer la llave mecánica con el
vehículo en marcha. El volante se
bloquearía automáticamente en el primer
viraje. Esto es válido siempre, aún en caso
de que el vehículo sea remolcado.
6)Antes de salir del vehículo, accionar
SIEMPRE el freno de mano, girar las
ruedas, engranar la primera marcha al
aparcar en subida o la marcha atrás en
bajada; en las versiones con cambio
automático, colocar la palanca de cambios
en posición P (Estacionamiento) y pulsar el
botón del dispositivo de arranque para
ponerlo en STOP. En caso de pendiente
pronunciada, colocar una cuña o una
piedra delante de las ruedas. Cuando se
abandona el vehículo, bloquear siempre
todas las puertas presionando el botón
correspondiente sobre la manilla (ver lo
descrito en la opción "Keyless Entry" en el
párrafo "Puertas").
13
Page 16 of 300

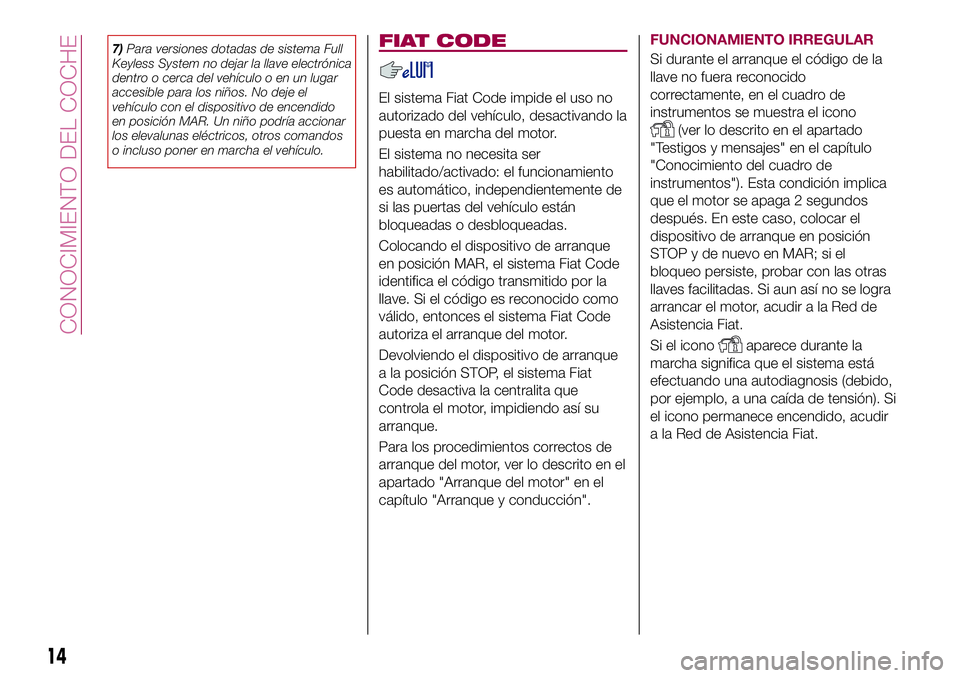

7)Para versiones dotadas de sistema Full
Keyless System no dejar la llave electrónica
dentro o cerca del vehículo o en un lugar
accesible para los niños. No deje el
vehículo con el dispositivo de encendido
en posición MAR. Un niño podría accionar
los elevalunas eléctricos, otros comandos
o incluso poner en marcha el vehículo.FIAT CODE
El sistema Fiat Code impide el uso no
autorizado del vehículo, desactivando la
puesta en marcha del motor.
El sistema no necesita ser
habilitado/activado: el funcionamiento
es automático, independientemente de
si las puertas del vehículo están
bloqueadas o desbloqueadas.
Colocando el dispositivo de arranque
en posición MAR, el sistema Fiat Code
identifica el código transmitido por la
llave. Si el código es reconocido como
válido, entonces el sistema Fiat Code
autoriza el arranque del motor.
Devolviendo el dispositivo de arranque
a la posición STOP, el sistema Fiat
Code desactiva la centralita que
controla el motor, impidiendo así su
arranque.
Para los procedimientos correctos de
arranque del motor, ver lo descrito en el
apartado "Arranque del motor" en el
capítulo "Arranque y conducción".FUNCIONAMIENTO IRREGULAR
Si durante el arranque el código de la
llave no fuera reconocido
correctamente, en el cuadro de
instrumentos se muestra el icono
(ver lo descrito en el apartado
"Testigos y mensajes" en el capítulo
"Conocimiento del cuadro de
instrumentos"). Esta condición implica
que el motor se apaga 2 segundos
después. En este caso, colocar el
dispositivo de arranque en posición
STOP y de nuevo en MAR; si el
bloqueo persiste, probar con las otras
llaves facilitadas. Si aun así no se logra
arrancar el motor, acudir a la Red de
Asistencia Fiat.
Si el icono
aparece durante la
marcha significa que el sistema está
efectuando una autodiagnosis (debido,
por ejemplo, a una caída de tensión). Si
el icono permanece encendido, acudir
a la Red de Asistencia Fiat.
14
CONOCIMIENTO DEL COCHE
Page 17 of 300

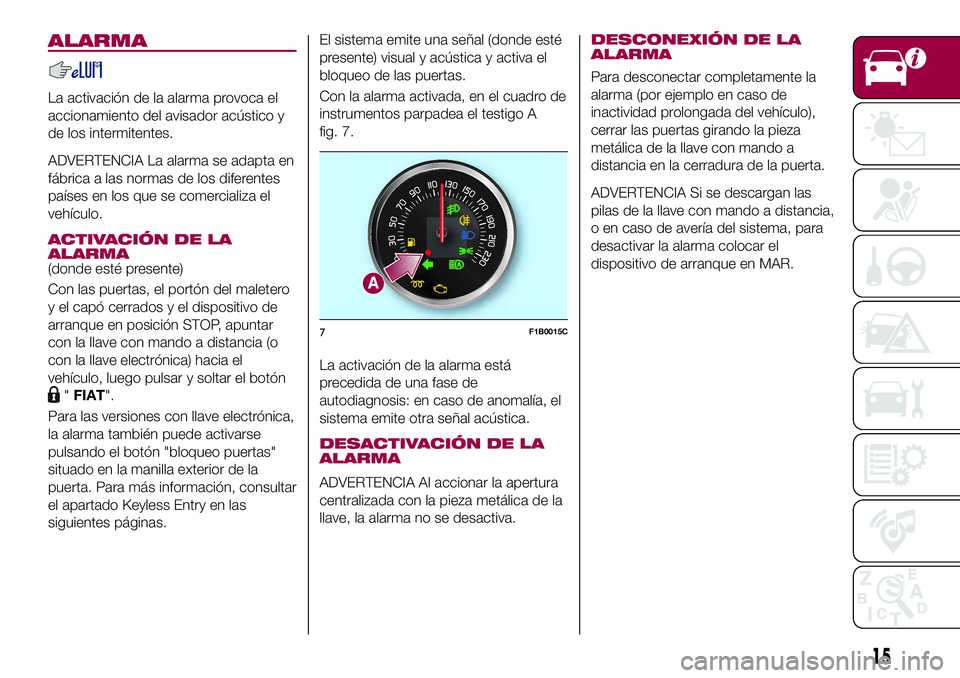

ALARMA
La activación de la alarma provoca el
accionamiento del avisador acústico y
de los intermitentes.
ADVERTENCIA La alarma se adapta en
fábrica a las normas de los diferentes
países en los que se comercializa el
vehículo.
ACTIVACIÓN DE LA
ALARMA
(donde esté presente)
Con las puertas, el portón del maletero
y el capó cerrados y el dispositivo de
arranque en posición STOP, apuntar
con la llave con mando a distancia (o
con la llave electrónica) hacia el
vehículo, luego pulsar y soltar el botón
"FIAT".
Para las versiones con llave electrónica,
la alarma también puede activarse
pulsando el botón "bloqueo puertas"
situado en la manilla exterior de la
puerta. Para más información, consultar
el apartado Keyless Entry en las
siguientes páginas.El sistema emite una señal (donde esté
presente) visual y acústica y activa el
bloqueo de las puertas.
Con la alarma activada, en el cuadro de
instrumentos parpadea el testigo A
fig. 7.
La activación de la alarma está
precedida de una fase de
autodiagnosis: en caso de anomalía, el
sistema emite otra señal acústica.
DESACTIVACIÓN DE LA
ALARMA
ADVERTENCIA Al accionar la apertura
centralizada con la pieza metálica de la
llave, la alarma no se desactiva.DESCONEXIÓN DE LA
ALARMA
Para desconectar completamente la
alarma (por ejemplo en caso de
inactividad prolongada del vehículo),
cerrar las puertas girando la pieza
metálica de la llave con mando a
distancia en la cerradura de la puerta.
ADVERTENCIA Si se descargan las
pilas de la llave con mando a distancia,
o en caso de avería del sistema, para
desactivar la alarma colocar el
dispositivo de arranque en MAR.
7F1B0015C
15
Page 18 of 300

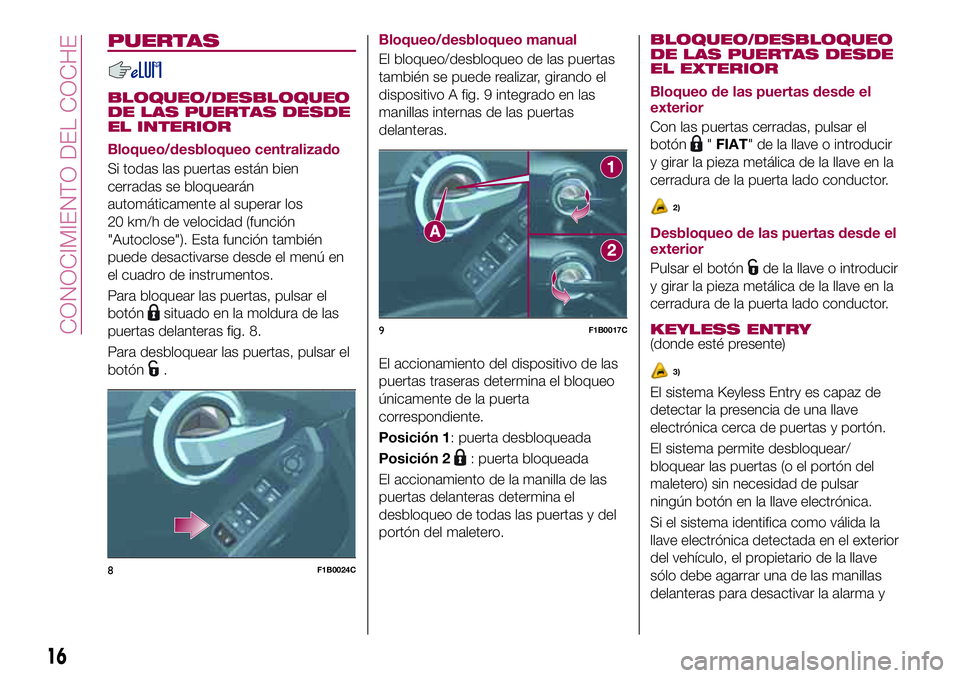

PUERTAS
BLOQUEO/DESBLOQUEO
DE LAS PUERTAS DESDE
EL INTERIOR
Bloqueo/desbloqueo centralizado
Si todas las puertas están bien
cerradas se bloquearán
automáticamente al superar los
20 km/h de velocidad (función
"Autoclose"). Esta función también
puede desactivarse desde el menú en
el cuadro de instrumentos.
Para bloquear las puertas, pulsar el
botón
situado en la moldura de las
puertas delanteras fig. 8.
Para desbloquear las puertas, pulsar el
botón
.Bloqueo/desbloqueo manual
El bloqueo/desbloqueo de las puertas
también se puede realizar, girando el
dispositivo A fig. 9 integrado en las
manillas internas de las puertas
delanteras.
El accionamiento del dispositivo de las
puertas traseras determina el bloqueo
únicamente de la puerta
correspondiente.
Posición 1: puerta desbloqueada
Posición 2
: puerta bloqueada
El accionamiento de la manilla de las
puertas delanteras determina el
desbloqueo de todas las puertas y del
portón del maletero.
BLOQUEO/DESBLOQUEO
DE LAS PUERTAS DESDE
EL EXTERIOR
Bloqueo de las puertas desde el
exterior
Con las puertas cerradas, pulsar el
botón
"FIAT" de la llave o introducir
y girar la pieza metálica de la llave en la
cerradura de la puerta lado conductor.
2)
Desbloqueo de las puertas desde el
exterior
Pulsar el botón
de la llave o introducir
y girar la pieza metálica de la llave en la
cerradura de la puerta lado conductor.
KEYLESS ENTRY(donde esté presente)
3)
El sistema Keyless Entry es capaz de
detectar la presencia de una llave
electrónica cerca de puertas y portón.
El sistema permite desbloquear/
bloquear las puertas (o el portón del
maletero) sin necesidad de pulsar
ningún botón en la llave electrónica.
Si el sistema identifica como válida la
llave electrónica detectada en el exterior
del vehículo, el propietario de la llave
sólo debe agarrar una de las manillas
delanteras para desactivar la alarma y
8F1B0024C
9F1B0017C
16
CONOCIMIENTO DEL COCHE
Page 19 of 300

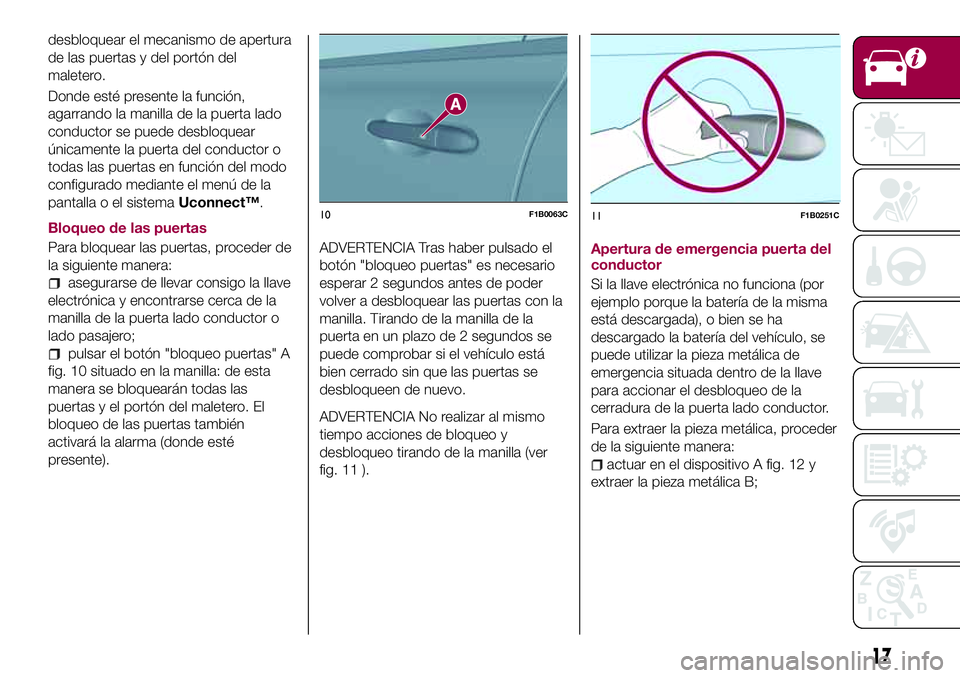

desbloquear el mecanismo de apertura
de las puertas y del portón del
maletero.
Donde esté presente la función,
agarrando la manilla de la puerta lado
conductor se puede desbloquear
únicamente la puerta del conductor o
todas las puertas en función del modo
configurado mediante el menú de la
pantalla o el sistemaUconnect™.
Bloqueo de las puertas
Para bloquear las puertas, proceder de
la siguiente manera:
asegurarse de llevar consigo la llave
electrónica y encontrarse cerca de la
manilla de la puerta lado conductor o
lado pasajero;
pulsar el botón "bloqueo puertas" A
fig. 10 situado en la manilla: de esta
manera se bloquearán todas las
puertas y el portón del maletero. El
bloqueo de las puertas también
activará la alarma (donde esté
presente).
ADVERTENCIA Tras haber pulsado el
botón "bloqueo puertas" es necesario
esperar 2 segundos antes de poder
volver a desbloquear las puertas con la
manilla. Tirando de la manilla de la
puerta en un plazo de 2 segundos se
puede comprobar si el vehículo está
bien cerrado sin que las puertas se
desbloqueen de nuevo.
ADVERTENCIA No realizar al mismo
tiempo acciones de bloqueo y
desbloqueo tirando de la manilla (ver
fig. 11 ).Apertura de emergencia puerta del
conductor
Si la llave electrónica no funciona (por
ejemplo porque la batería de la misma
está descargada), o bien se ha
descargado la batería del vehículo, se
puede utilizar la pieza metálica de
emergencia situada dentro de la llave
para accionar el desbloqueo de la
cerradura de la puerta lado conductor.
Para extraer la pieza metálica, proceder
de la siguiente manera:
actuar en el dispositivo A fig. 12 y
extraer la pieza metálica B;
10F1B0063C11F1B0251C
17
Page 20 of 300

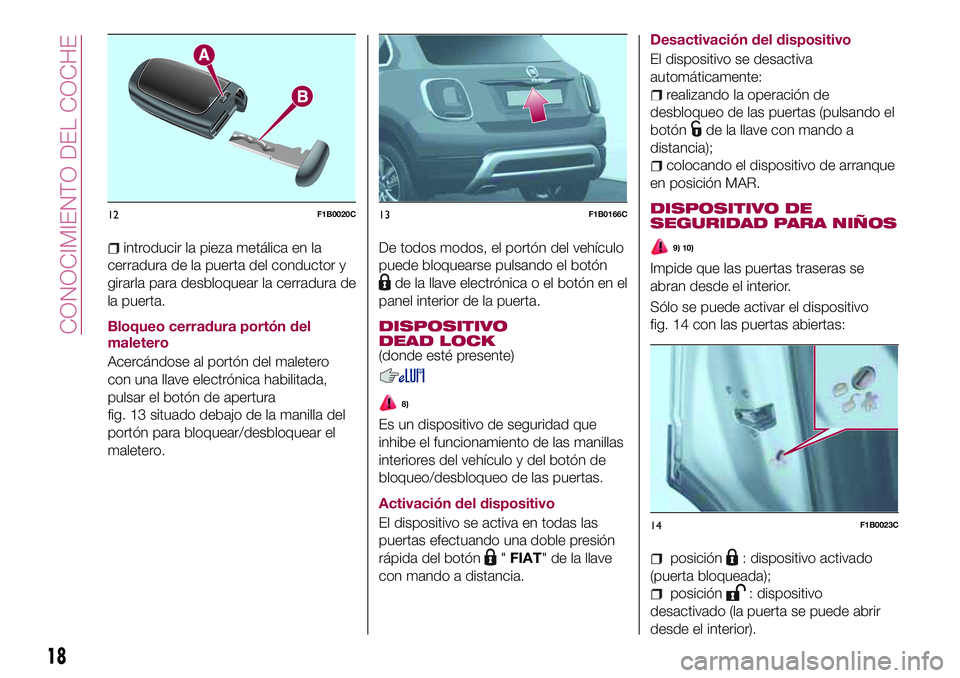

introducir la pieza metálica en la
cerradura de la puerta del conductor y
girarla para desbloquear la cerradura de
la puerta.
Bloqueo cerradura portón del
maletero
Acercándose al portón del maletero
con una llave electrónica habilitada,
pulsar el botón de apertura
fig. 13 situado debajo de la manilla del
portón para bloquear/desbloquear el
maletero.De todos modos, el portón del vehículo
puede bloquearse pulsando el botón
de la llave electrónica o el botón en el
panel interior de la puerta.
DISPOSITIVO
DEAD LOCK
(donde esté presente)
8)
Es un dispositivo de seguridad que
inhibe el funcionamiento de las manillas
interiores del vehículo y del botón de
bloqueo/desbloqueo de las puertas.
Activación del dispositivo
El dispositivo se activa en todas las
puertas efectuando una doble presión
rápida del botón
"FIAT" de la llave
con mando a distancia.Desactivación del dispositivo
El dispositivo se desactiva
automáticamente:
realizando la operación de
desbloqueo de las puertas (pulsando el
botón
de la llave con mando a
distancia);
colocando el dispositivo de arranque
en posición MAR.
DISPOSITIVO DE
SEGURIDAD PARA NIÑOS
9) 10)
Impide que las puertas traseras se
abran desde el interior.
Sólo se puede activar el dispositivo
fig. 14 con las puertas abiertas:
posición: dispositivo activado
(puerta bloqueada);
posición: dispositivo
desactivado (la puerta se puede abrir
desde el interior).
12F1B0020C13F1B0166C
14F1B0023C
18
CONOCIMIENTO DEL COCHE
