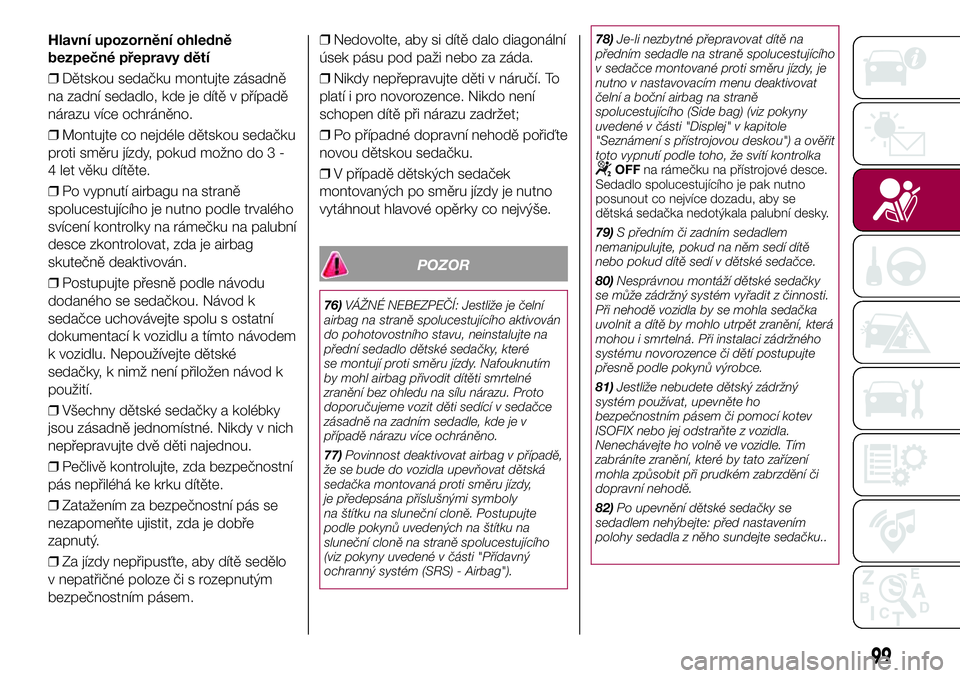

Hlavní upozornění ohledně
bezpečné přepravy dětí
❒Dětskou sedačku montujte zásadně
na zadní sedadlo, kde je dítě v případě
nárazu více ochráněno.
❒Montujte co nejdéle dětskou sedačku
proti směru jízdy, pokud možno do 3 -
4 let věku dítěte.
❒Po vypnutí airbagu na straně
spolucestujícího je nutno podle trvalého
svícení kontrolky na rámečku na palubní
desce zkontrolovat, zda je airbag
skutečně deaktivován.
❒Postupujte přesně podle návodu
dodaného se sedačkou. Návod k
sedačce uchovávejte spolu s ostatní
dokumentací k vozidlu a tímto návodem
k vozidlu. Nepoužívejte dětské
sedačky, k nimž není přiložen návod k
použití.
❒Všechny dětské sedačky a kolébky
jsou zásadně jednomístné. Nikdy v nich
nepřepravujte dvě děti najednou.
❒Pečlivě kontrolujte, zda bezpečnostní
pás nepřiléhá ke krku dítěte.
❒Zatažením za bezpečnostní pás se
nezapomeňte ujistit, zda je dobře
zapnutý.
❒Za jízdy nepřipusťte, aby dítě sedělo
v nepatřičné poloze či s rozepnutým
bezpečnostním pásem.❒Nedovolte, aby si dítě dalo diagonální
úsek pásu pod paži nebo za záda.
❒Nikdy nepřepravujte děti v náručí. To
platí i pro novorozence. Nikdo není
schopen dítě při nárazu zadržet;
❒Po případné dopravní nehodě pořiďte
novou dětskou sedačku.
❒V případě dětských sedaček
montovaných po směru jízdy je nutno
vytáhnout hlavové opěrky co nejvýše.
POZOR
76)VÁŽNÉ NEBEZPEČÍ: Jestliže je čelní
airbag na straně spolucestujícího aktivován
do pohotovostního stavu, neinstalujte na
přední sedadlo dětské sedačky, které
se montují proti směru jízdy. Nafouknutím
by mohl airbag přivodit dítěti smrtelné
zranění bez ohledu na sílu nárazu. Proto
doporučujeme vozit děti sedící v sedačce
zásadně na zadním sedadle, kde je v
případě nárazu více ochráněno.
77)Povinnost deaktivovat airbag v případě,
že se bude do vozidla upevňovat dětská
sedačka montovaná proti směru jízdy,
je předepsána příslušnými symboly
na štítku na sluneční cloně. Postupujte
podle pokynů uvedených na štítku na
sluneční cloně na straně spolucestujícího
(viz pokyny uvedené v části "Přídavný
ochranný systém (SRS) - Airbag").78)Je-li nezbytné přepravovat dítě na
předním sedadle na straně spolucestujícího
v sedačce montované proti směru jízdy, je
nutno v nastavovacím menu deaktivovat
čelní a boční airbag na straně
spolucestujícího (Side bag) (viz pokyny
uvedené v části "Displej" v kapitole
"Seznámení s přístrojovou deskou") a ověřit
toto vypnutí podle toho, že svítí kontrolka
OFFna rámečku na přístrojové desce.
Sedadlo spolucestujícího je pak nutno
posunout co nejvíce dozadu, aby se
dětská sedačka nedotýkala palubní desky.
79)S předním či zadním sedadlem
nemanipulujte, pokud na něm sedí dítě
nebo pokud dítě sedí v dětské sedačce.
80)Nesprávnou montáží dětské sedačky
se může zádržný systém vyřadit z činnosti.
Při nehodě vozidla by se mohla sedačka
uvolnit a dítě by mohlo utrpět zranění, která
mohou i smrtelná. Při instalaci zádržného
systému novorozence či dětí postupujte
přesně podle pokynů výrobce.
81)Jestliže nebudete dětský zádržný
systém používat, upevněte ho
bezpečnostním pásem či pomocí kotev
ISOFIX nebo jej odstraňte z vozidla.
Nenechávejte ho volně ve vozidle. Tím
zabráníte zranění, které by tato zařízení
mohla způsobit při prudkém zabrzdění či
dopravní nehodě.
82)Po upevnění dětské sedačky se
sedadlem nehýbejte: před nastavením
polohy sedadla z něho sundejte sedačku..
99

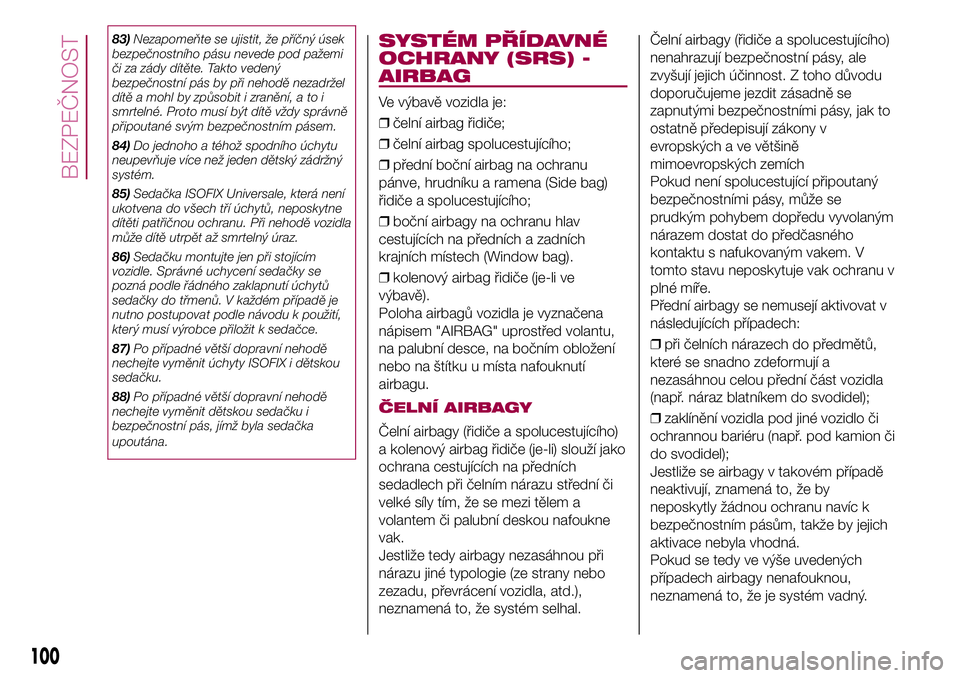

83)Nezapomeňte se ujistit, že příčný úsek
bezpečnostního pásu nevede pod pažemi
či za zády dítěte. Takto vedený
bezpečnostní pás by při nehodě nezadržel
dítě a mohl by způsobit i zranění, a to i
smrtelné. Proto musí být dítě vždy správně
připoutané svým bezpečnostním pásem.
84)Do jednoho a téhož spodního úchytu
neupevňuje více než jeden dětský zádržný
systém.
85)Sedačka ISOFIX Universale, která není
ukotvena do všech tří úchytů, neposkytne
dítěti patřičnou ochranu. Při nehodě vozidla
může dítě utrpět až smrtelný úraz.
86)Sedačku montujte jen při stojícím
vozidle. Správné uchycení sedačky se
pozná podle řádného zaklapnutí úchytů
sedačky do třmenů. V každém případě je
nutno postupovat podle návodu k použití,
který musí výrobce přiložit k sedačce.
87)Po případné větší dopravní nehodě
nechejte vyměnit úchyty ISOFIX i dětskou
sedačku.
88)Po případné větší dopravní nehodě
nechejte vyměnit dětskou sedačku i
bezpečnostní pás, jímž byla sedačka
upoutána.SYSTÉM PŘÍDAVNÉ
OCHRANY (SRS) -
AIRBAG
Ve výbavě vozidla je:
❒čelní airbag řidiče;
❒čelní airbag spolucestujícího;
❒přední boční airbag na ochranu
pánve, hrudníku a ramena (Side bag)
řidiče a spolucestujícího;
❒boční airbagy na ochranu hlav
cestujících na předních a zadních
krajních místech (Window bag).
❒kolenový airbag řidiče (je-li ve
výbavě).
Poloha airbagů vozidla je vyznačena
nápisem "AIRBAG" uprostřed volantu,
na palubní desce, na bočním obložení
nebo na štítku u místa nafouknutí
airbagu.
ČELNÍ AIRBAGY
Čelní airbagy (řidiče a spolucestujícího)
a kolenový airbag řidiče (je-li) slouží jako
ochrana cestujících na předních
sedadlech při čelním nárazu střední či
velké síly tím, že se mezi tělem a
volantem či palubní deskou nafoukne
vak.
Jestliže tedy airbagy nezasáhnou při
nárazu jiné typologie (ze strany nebo
zezadu, převrácení vozidla, atd.),
neznamená to, že systém selhal.Čelní airbagy (řidiče a spolucestujícího)
nenahrazují bezpečnostní pásy, ale
zvyšují jejich účinnost. Z toho důvodu
doporučujeme jezdit zásadně se
zapnutými bezpečnostními pásy, jak to
ostatně předepisují zákony v
evropských a ve většině
mimoevropských zemích
Pokud není spolucestující připoutaný
bezpečnostními pásy, může se
prudkým pohybem dopředu vyvolaným
nárazem dostat do předčasného
kontaktu s nafukovaným vakem. V
tomto stavu neposkytuje vak ochranu v
plné míře.
Přední airbagy se nemusejí aktivovat v
následujících případech:
❒při čelních nárazech do předmětů,
které se snadno zdeformují a
nezasáhnou celou přední část vozidla
(např. náraz blatníkem do svodidel);
❒zaklínění vozidla pod jiné vozidlo či
ochrannou bariéru (např. pod kamion či
do svodidel);
Jestliže se airbagy v takovém případě
neaktivují, znamená to, že by
neposkytly žádnou ochranu navíc k
bezpečnostním pásům, takže by jejich
aktivace nebyla vhodná.
Pokud se tedy ve výše uvedených
případech airbagy nenafouknou,
neznamená to, že je systém vadný.
100
BEZPEČNOST

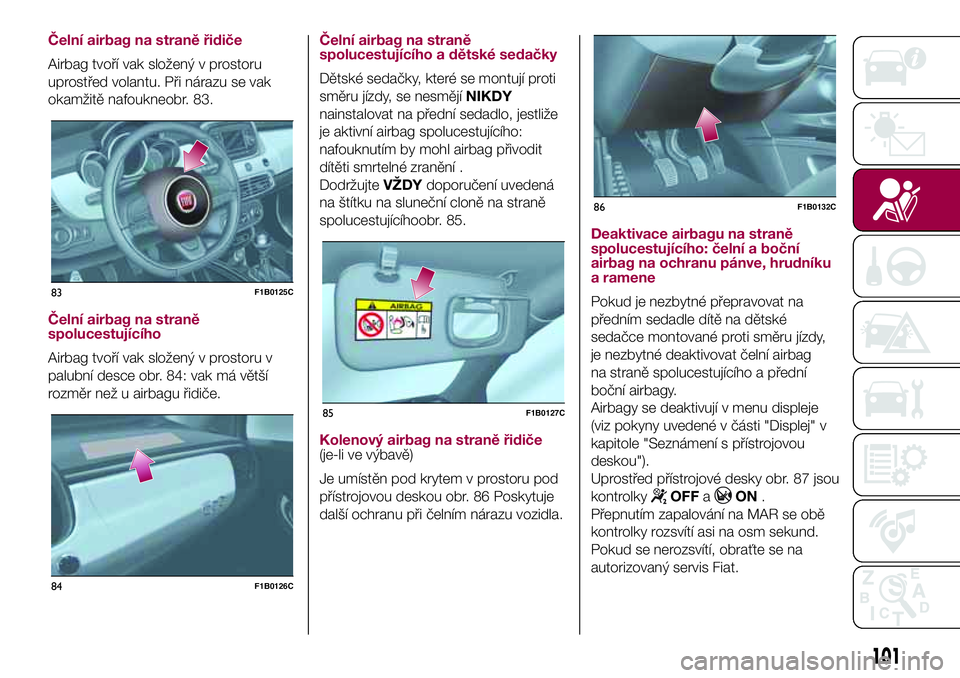

Čelní airbag na straně řidiče
Airbag tvoří vak složený v prostoru
uprostřed volantu. Při nárazu se vak
okamžitě nafoukneobr. 83.
Čelní airbag na straně
spolucestujícího
Airbag tvoří vak složený v prostoru v
palubní desce obr. 84: vak má větší
rozměr než u airbagu řidiče.
Čelní airbag na straně
spolucestujícího a dětské sedačky
Dětské sedačky, které se montují proti
směru jízdy, se nesmějíNIKDY
nainstalovat na přední sedadlo, jestliže
je aktivní airbag spolucestujícího:
nafouknutím by mohl airbag přivodit
dítěti smrtelné zranění .
DodržujteVŽDYdoporučení uvedená
na štítku na sluneční cloně na straně
spolucestujícíhoobr. 85.
Kolenový airbag na straně řidiče(je-li ve výbavě)
Je umístěn pod krytem v prostoru pod
přístrojovou deskou obr. 86 Poskytuje
další ochranu při čelním nárazu vozidla.
Deaktivace airbagu na straně
spolucestujícího: čelní a boční
airbag na ochranu pánve, hrudníku
a ramene
Pokud je nezbytné přepravovat na
předním sedadle dítě na dětské
sedačce montované proti směru jízdy,
je nezbytné deaktivovat čelní airbag
na straně spolucestujícího a přední
boční airbagy.
Airbagy se deaktivují v menu displeje
(viz pokyny uvedené v části "Displej" v
kapitole "Seznámení s přístrojovou
deskou").
Uprostřed přístrojové desky obr. 87 jsou
kontrolky
OFFaON.
Přepnutím zapalování na MAR se obě
kontrolky rozsvítí asi na osm sekund.
Pokud se nerozsvítí, obraťte se na
autorizovaný servis Fiat.
83F1B0125C
84F1B0126C
85F1B0127C
86F1B0132C
101

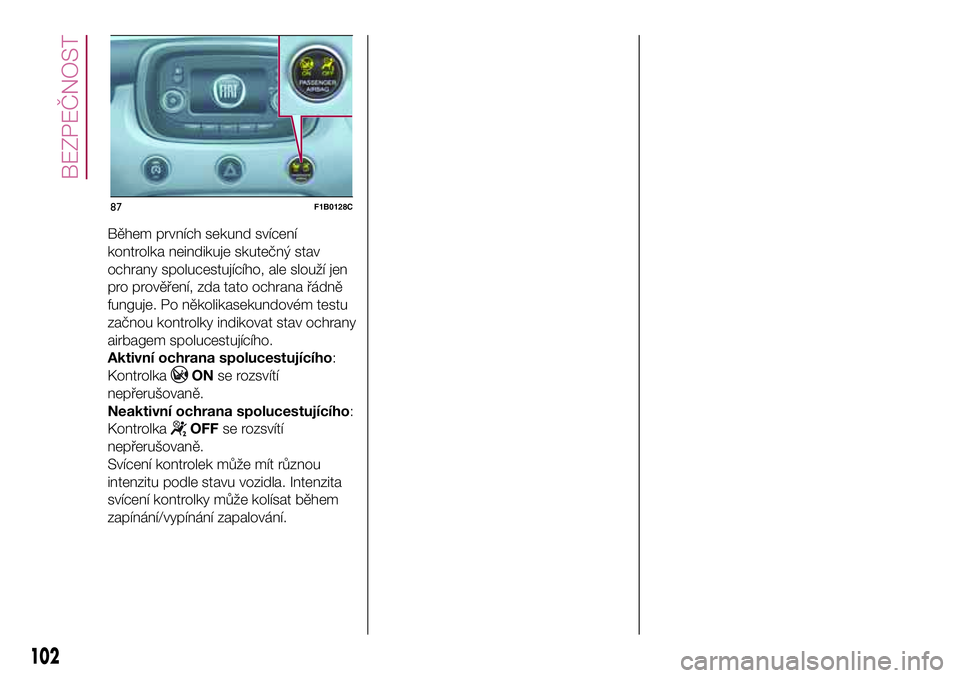

Během prvních sekund svícení
kontrolka neindikuje skutečný stav
ochrany spolucestujícího, ale slouží jen
pro prověření, zda tato ochrana řádně
funguje. Po několikasekundovém testu
začnou kontrolky indikovat stav ochrany
airbagem spolucestujícího.
Aktivní ochrana spolucestujícího:
Kontrolka
ONse rozsvítí
nepřerušovaně.
Neaktivní ochrana spolucestujícího:
Kontrolka
OFFse rozsvítí
nepřerušovaně.
Svícení kontrolek může mít různou
intenzitu podle stavu vozidla. Intenzita
svícení kontrolky může kolísat během
zapínání/vypínání zapalování.
87F1B0128C
102
BEZPEČNOST

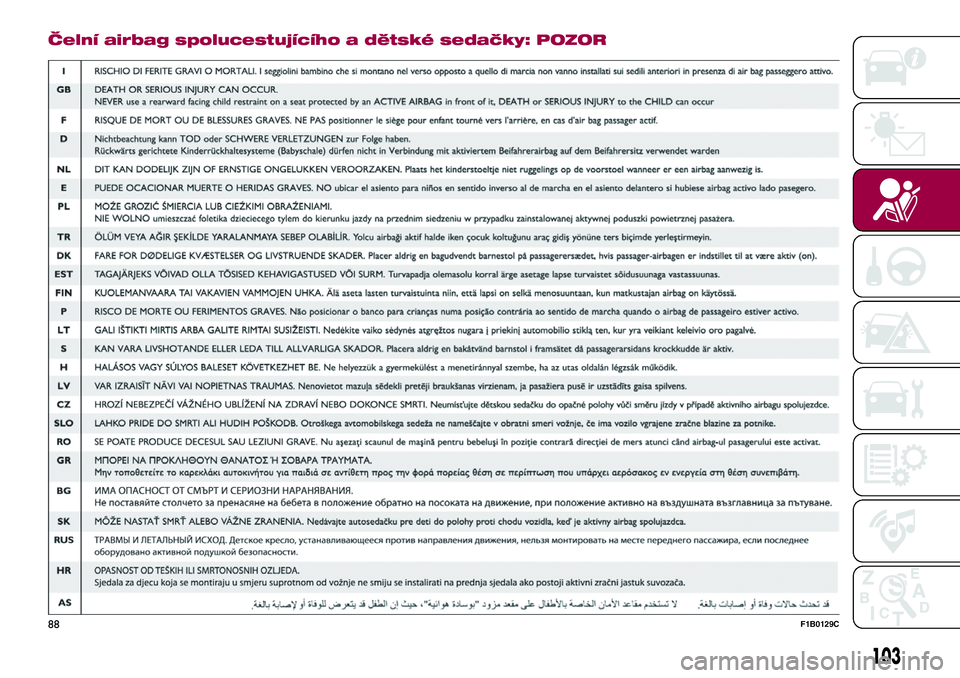

Čelní airbag spolucestujícího a dětské sedačky: POZOR
88F1B0129C
103

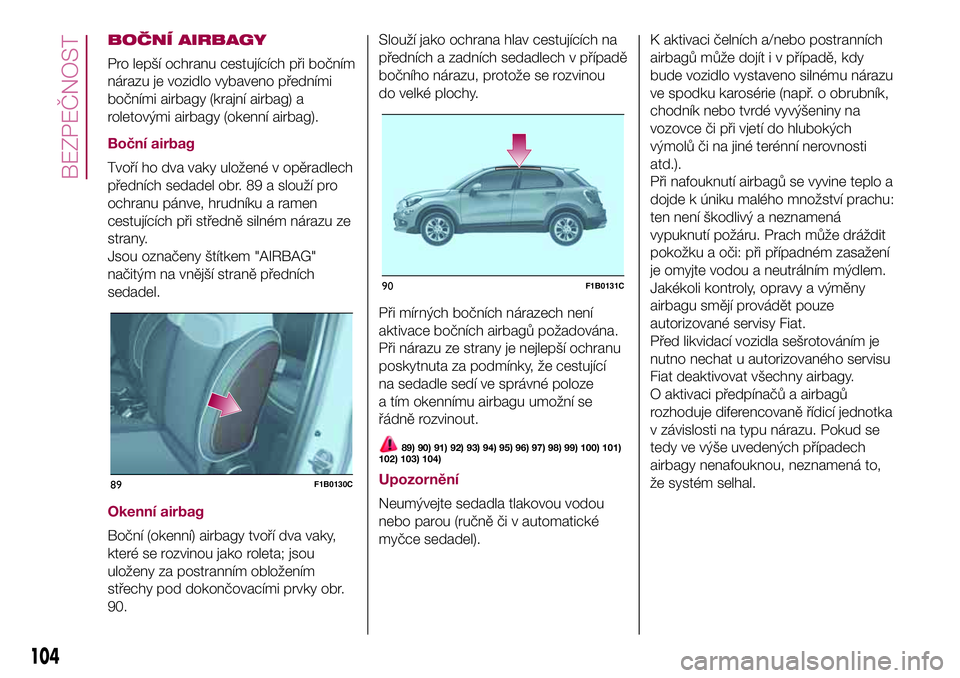

BOČNÍ AIRBAGY
Pro lepší ochranu cestujících při bočním
nárazu je vozidlo vybaveno předními
bočními airbagy (krajní airbag) a
roletovými airbagy (okenní airbag).
Boční airbag
Tvoří ho dva vaky uložené v opěradlech
předních sedadel obr. 89 a slouží pro
ochranu pánve, hrudníku a ramen
cestujících při středně silném nárazu ze
strany.
Jsou označeny štítkem "AIRBAG"
načitým na vnější straně předních
sedadel.
Okenní airbag
Boční (okenní) airbagy tvoří dva vaky,
které se rozvinou jako roleta; jsou
uloženy za postranním obložením
střechy pod dokončovacími prvky obr.
90.Slouží jako ochrana hlav cestujících na
předních a zadních sedadlech v případě
bočního nárazu, protože se rozvinou
do velké plochy.
Při mírných bočních nárazech není
aktivace bočních airbagů požadována.
Při nárazu ze strany je nejlepší ochranu
poskytnuta za podmínky, že cestující
na sedadle sedí ve správné poloze
a tím okennímu airbagu umožní se
řádně rozvinout.
89) 90) 91) 92) 93) 94) 95) 96) 97) 98) 99) 100) 101)
102) 103) 104)
Upozornění
Neumývejte sedadla tlakovou vodou
nebo parou (ručně či v automatické
myčce sedadel).K aktivaci čelních a/nebo postranních
airbagů může dojít i v případě, kdy
bude vozidlo vystaveno silnému nárazu
ve spodku karosérie (např. o obrubník,
chodník nebo tvrdé vyvýšeniny na
vozovce či při vjetí do hlubokých
výmolů či na jiné terénní nerovnosti
atd.).
Při nafouknutí airbagů se vyvine teplo a
dojde k úniku malého množství prachu:
ten není škodlivý a neznamená
vypuknutí požáru. Prach může dráždit
pokožku a oči: při případném zasažení
je omyjte vodou a neutrálním mýdlem.
Jakékoli kontroly, opravy a výměny
airbagu smějí provádět pouze
autorizované servisy Fiat.
Před likvidací vozidla sešrotováním je
nutno nechat u autorizovaného servisu
Fiat deaktivovat všechny airbagy.
O aktivaci předpínačů a airbagů
rozhoduje diferencovaně řídicí jednotka
v závislosti na typu nárazu. Pokud se
tedy ve výše uvedených případech
airbagy nenafouknou, neznamená to,
že systém selhal.
89F1B0130C
90F1B0131C
104
BEZPEČNOST

POZOR

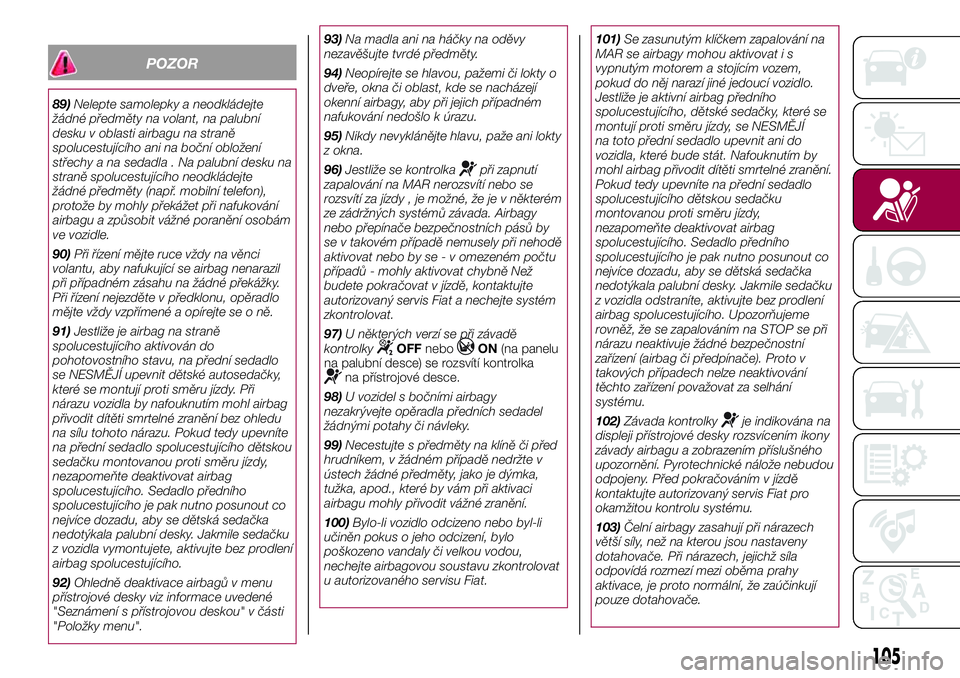

89)Nelepte samolepky a neodkládejte
žádné předměty na volant, na palubní
desku v oblasti airbagu na straně
spolucestujícího ani na boční obložení
střechy a na sedadla . Na palubní desku na
straně spolucestujícího neodkládejte
žádné předměty (např. mobilní telefon),
protože by mohly překážet při nafukování
airbagu a způsobit vážné poranění osobám
ve vozidle.
90)Při řízení mějte ruce vždy na věnci
volantu, aby nafukující se airbag nenarazil
při případném zásahu na žádné překážky.
Při řízení nejezděte v předklonu, opěradlo
mějte vždy vzpřímené a opírejte se o ně.
91)Jestliže je airbag na straně
spolucestujícího aktivován do
pohotovostního stavu, na přední sedadlo
se NESMĚJÍ upevnit dětské autosedačky,
které se montují proti směru jízdy. Při
nárazu vozidla by nafouknutím mohl airbag
přivodit dítěti smrtelné zranění bez ohledu
na sílu tohoto nárazu. Pokud tedy upevníte
na přední sedadlo spolucestujícího dětskou
sedačku montovanou proti směru jízdy,
nezapomeňte deaktivovat airbag
spolucestujícího. Sedadlo předního
spolucestujícího je pak nutno posunout co
nejvíce dozadu, aby se dětská sedačka
nedotýkala palubní desky. Jakmile sedačku
z vozidla vymontujete, aktivujte bez prodlení
airbag spolucestujícího.
92)Ohledně deaktivace airbagů v menu
přístrojové desky viz informace uvedené
"Seznámení s přístrojovou deskou" v části
"Položky menu".93)Na madla ani na háčky na oděvy
nezavěšujte tvrdé předměty.
94)Neopírejte se hlavou, pažemi či lokty o
dveře, okna či oblast, kde se nacházejí
okenní airbagy, aby při jejich případném
nafukování nedošlo k úrazu.
95)Nikdy nevyklánějte hlavu, paže ani lokty
z okna.
96)Jestliže se kontrolka
při zapnutí
zapalování na MAR nerozsvítí nebo se
rozsvítí za jízdy , je možné, že je v některém
ze zádržných systémů závada. Airbagy
nebo přepínače bezpečnostních pásů by
se v takovém případě nemusely při nehodě
aktivovat nebo by se - v omezeném počtu
případů - mohly aktivovat chybně Než
budete pokračovat v jízdě, kontaktujte
autorizovaný servis Fiat a nechejte systém
zkontrolovat.
97)U některých verzí se při závadě
kontrolky
OFFneboON(na panelu
na palubní desce) se rozsvítí kontrolka
na přístrojové desce.
98)U vozidel s bočními airbagy
nezakrývejte opěradla předních sedadel
žádnými potahy či návleky.
99)Necestujte s předměty na klíně či před
hrudníkem, v žádném případě nedržte v
ústech žádné předměty, jako je dýmka,
tužka, apod., které by vám při aktivaci
airbagu mohly přivodit vážné zranění.
100)Bylo-li vozidlo odcizeno nebo byl-li
učiněn pokus o jeho odcizení, bylo
poškozeno vandaly či velkou vodou,
nechejte airbagovou soustavu zkontrolovat
u autorizovaného servisu Fiat.101)Se zasunutým klíčkem zapalování na
MAR se airbagy mohou aktivovat i s
vypnutým motorem a stojícím vozem,
pokud do něj narazí jiné jedoucí vozidlo.
Jestliže je aktivní airbag předního
spolucestujícího, dětské sedačky, které se
montují proti směru jízdy, se NESMĚJÍ
na toto přední sedadlo upevnit ani do
vozidla, které bude stát. Nafouknutím by
mohl airbag přivodit dítěti smrtelné zranění.
Pokud tedy upevníte na přední sedadlo
spolucestujícího dětskou sedačku
montovanou proti směru jízdy,
nezapomeňte deaktivovat airbag
spolucestujícího. Sedadlo předního
spolucestujícího je pak nutno posunout co
nejvíce dozadu, aby se dětská sedačka
nedotýkala palubní desky. Jakmile sedačku
z vozidla odstraníte, aktivujte bez prodlení
airbag spolucestujícího. Upozorňujeme
rovněž, že se zapalováním na STOP se při
nárazu neaktivuje žádné bezpečnostní
zařízení (airbag či předpínače). Proto v
takových případech nelze neaktivování
těchto zařízení považovat za selhání
systému.
102)Závada kontrolky
je indikována na
displeji přístrojové desky rozsvícením ikony
závady airbagu a zobrazením příslušného
upozornění. Pyrotechnické nálože nebudou
odpojeny. Před pokračováním v jízdě
kontaktujte autorizovaný servis Fiat pro
okamžitou kontrolu systému.
103)Čelní airbagy zasahují při nárazech
větší síly, než na kterou jsou nastaveny
dotahovače. Při nárazech, jejichž síla
odpovídá rozmezí mezi oběma prahy
aktivace, je proto normální, že zaúčinkují
pouze dotahovače.
105

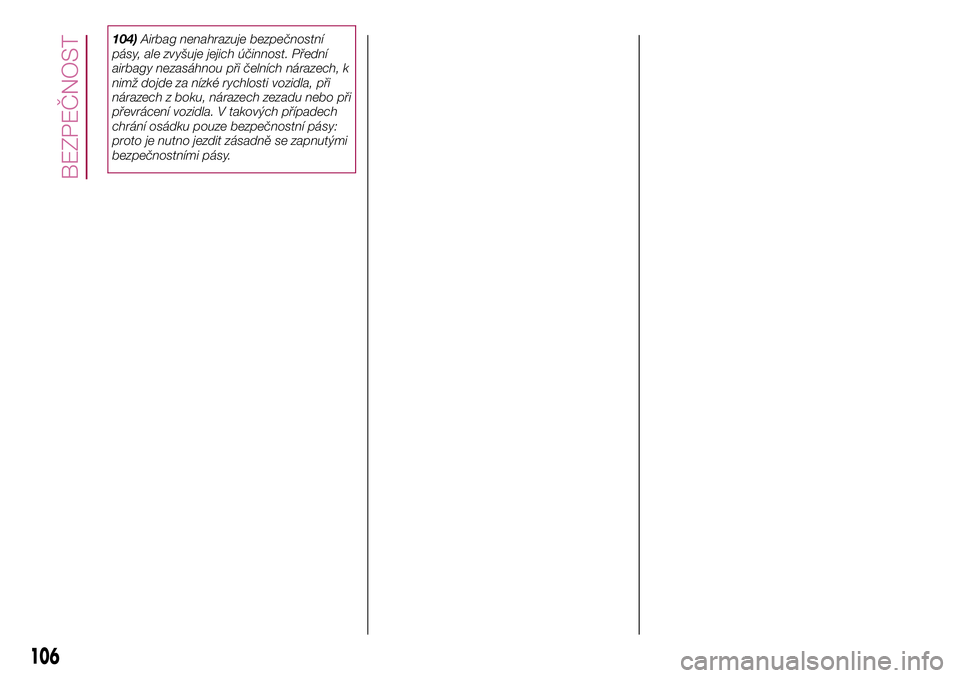

104)Airbag nenahrazuje bezpečnostní
pásy, ale zvyšuje jejich účinnost. Přední
airbagy nezasáhnou při čelních nárazech, k
nimž dojde za nízké rychlosti vozidla, při
nárazech z boku, nárazech zezadu nebo při
převrácení vozidla. V takových případech
chrání osádku pouze bezpečnostní pásy:
proto je nutno jezdit zásadně se zapnutými
bezpečnostními pásy.
106

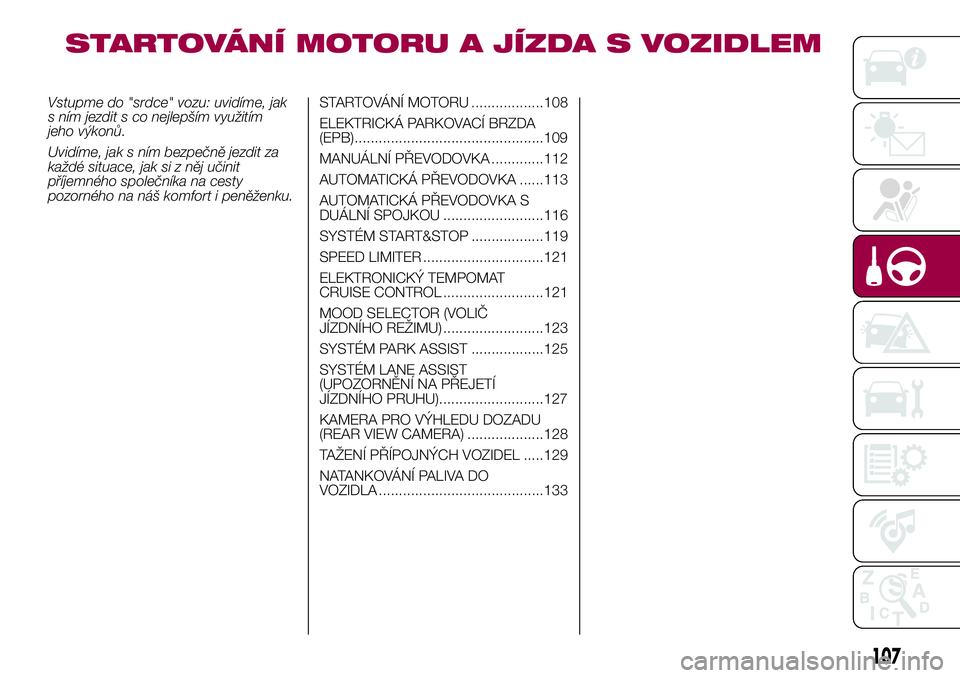

BEZPEČNOST

STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
Vstupme do "srdce" vozu: uvidíme, jak
s ním jezdit s co nejlepším využitím
jeho výkonů.
Uvidíme, jak s ním bezpečně jezdit za
každé situace, jak si z něj učinit
příjemného společníka na cesty
pozorného na náš komfort i peněženku.STARTOVÁNÍ MOTORU ..................108
ELEKTRICKÁ PARKOVACÍ BRZDA
(EPB)...............................................109
MANUÁLNÍ PŘEVODOVKA .............112
AUTOMATICKÁ PŘEVODOVKA ......113
AUTOMATICKÁ PŘEVODOVKA S
DUÁLNÍ SPOJKOU .........................116
SYSTÉM START&STOP ..................119
SPEED LIMITER ..............................121
ELEKTRONICKÝ TEMPOMAT
CRUISE CONTROL .........................121
MOOD SELECTOR (VOLIČ
JÍZDNÍHO REŽIMU) .........................123
SYSTÉM PARK ASSIST ..................125
SYSTÉM LANE ASSIST
(UPOZORNĚNÍ NA PŘEJETÍ
JÍZDNÍHO PRUHU)..........................127
KAMERA PRO VÝHLEDU DOZADU
(REAR VIEW CAMERA) ...................128
TAŽENÍ PŘÍPOJNÝCH VOZIDEL .....129
NATANKOVÁNÍ PALIVA DO
VOZIDLA .........................................133
107

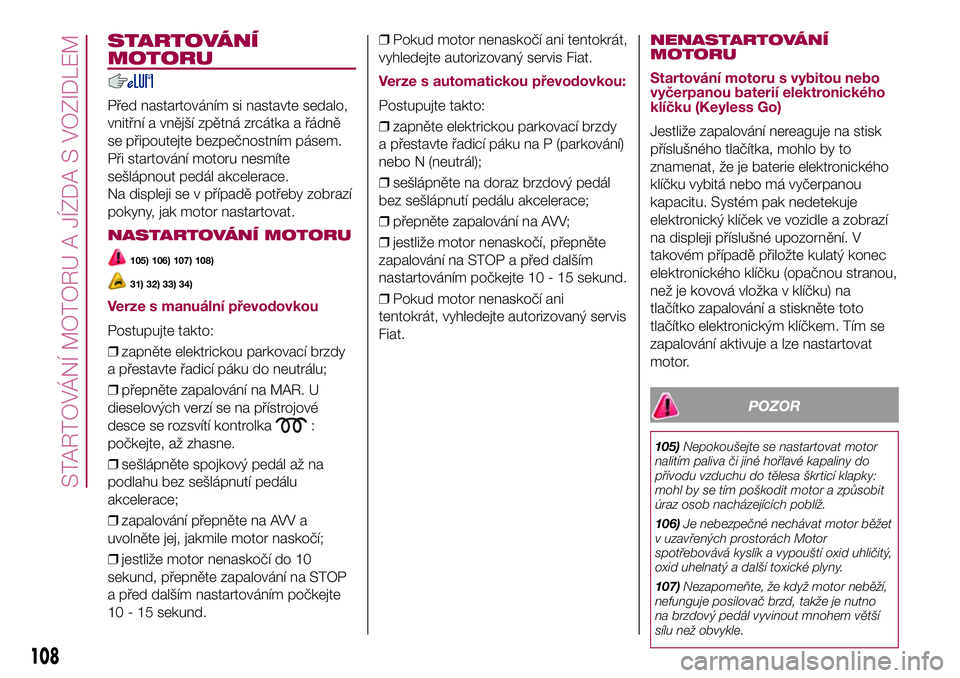

STARTOVÁNÍ
MOTORU
Před nastartováním si nastavte sedalo,
vnitřní a vnější zpětná zrcátka a řádně
se připoutejte bezpečnostním pásem.
Při startování motoru nesmíte
sešlápnout pedál akcelerace.
Na displeji se v případě potřeby zobrazí
pokyny, jak motor nastartovat.
NASTARTOVÁNÍ MOTORU
105) 106) 107) 108)
31) 32) 33) 34)
Verze s manuální převodovkou
Postupujte takto:
❒zapněte elektrickou parkovací brzdy
a přestavte řadicí páku do neutrálu;
❒přepněte zapalování na MAR. U
dieselových verzí se na přístrojové
desce se rozsvítí kontrolka
:
počkejte, až zhasne.
❒sešlápněte spojkový pedál až na
podlahu bez sešlápnutí pedálu
akcelerace;
❒zapalování přepněte na AVV a
uvolněte jej, jakmile motor naskočí;
❒jestliže motor nenaskočí do 10
sekund, přepněte zapalování na STOP
a před dalším nastartováním počkejte
10 - 15 sekund.❒Pokud motor nenaskočí ani tentokrát,
vyhledejte autorizovaný servis Fiat.
Verze s automatickou převodovkou:
Postupujte takto:
❒zapněte elektrickou parkovací brzdy
a přestavte řadicí páku na P (parkování)
nebo N (neutrál);
❒sešlápněte na doraz brzdový pedál
bez sešlápnutí pedálu akcelerace;
❒přepněte zapalování na AVV;
❒jestliže motor nenaskočí, přepněte
zapalování na STOP a před dalším
nastartováním počkejte 10 - 15 sekund.
❒Pokud motor nenaskočí ani
tentokrát, vyhledejte autorizovaný servis
Fiat.
NENASTARTOVÁNÍ
MOTORU
Startování motoru s vybitou nebo
vyčerpanou baterií elektronického
klíčku (Keyless Go)
Jestliže zapalování nereaguje na stisk
příslušného tlačítka, mohlo by to
znamenat, že je baterie elektronického
klíčku vybitá nebo má vyčerpanou
kapacitu. Systém pak nedetekuje
elektronický klíček ve vozidle a zobrazí
na displeji příslušné upozornění. V
takovém případě přiložte kulatý konec
elektronického klíčku (opačnou stranou,
než je kovová vložka v klíčku) na
tlačítko zapalování a stiskněte toto
tlačítko elektronickým klíčkem. Tím se
zapalování aktivuje a lze nastartovat
motor.
POZOR
105)Nepokoušejte se nastartovat motor
nalitím paliva či jiné hořlavé kapaliny do
přívodu vzduchu do tělesa škrticí klapky:
mohl by se tím poškodit motor a způsobit
úraz osob nacházejících poblíž.
106)Je nebezpečné nechávat motor běžet
v uzavřených prostorách Motor
spotřebovává kyslík a vypouští oxid uhličitý,
oxid uhelnatý a další toxické plyny.
107)Nezapomeňte, že když motor neběží,
nefunguje posilovač brzd, takže je nutno
na brzdový pedál vyvinout mnohem větší
sílu než obvykle.
108
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
