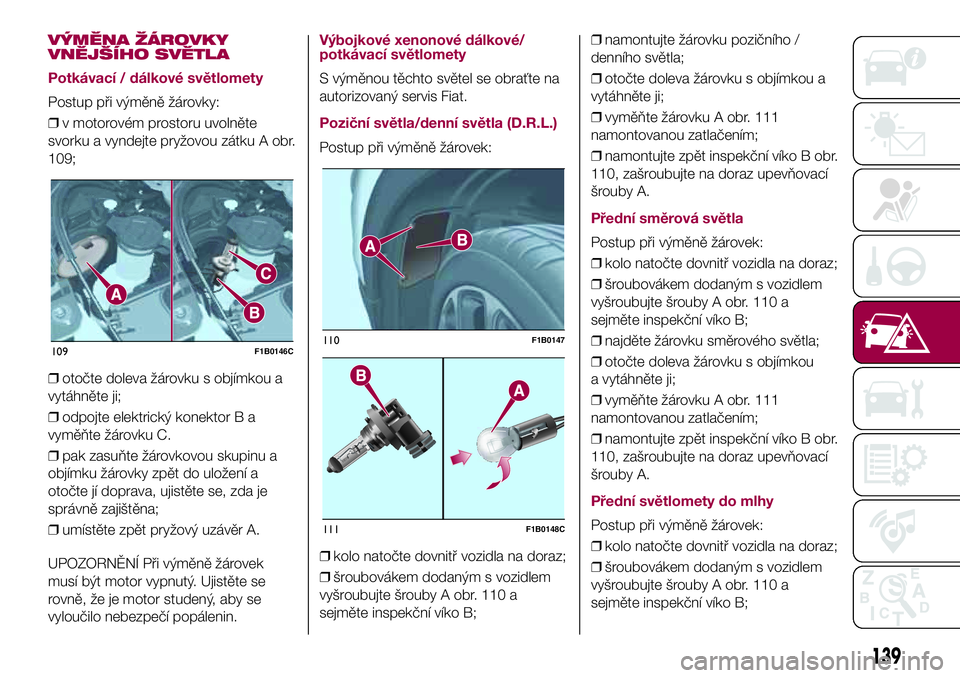

VÝMĚNA ŽÁROVKY
VNĚJŠÍHO SVĚTLA
Potkávací / dálkové světlomety
Postup při výměně žárovky:
❒v motorovém prostoru uvolněte
svorku a vyndejte pryžovou zátku A obr.
109;
❒otočte doleva žárovku s objímkou a
vytáhněte ji;
❒odpojte elektrický konektor B a
vyměňte žárovku C.
❒pak zasuňte žárovkovou skupinu a
objímku žárovky zpět do uložení a
otočte jí doprava, ujistěte se, zda je
správně zajištěna;
❒umístěte zpět pryžový uzávěr A.
UPOZORNĚNÍ Při výměně žárovek
musí být motor vypnutý. Ujistěte se
rovně, že je motor studený, aby se
vyloučilo nebezpečí popálenin.
Výbojkové xenonové dálkové/
potkávací světlomety
S výměnou těchto světel se obraťte na
autorizovaný servis Fiat.
Poziční světla/denní světla (D.R.L.)
Postup při výměně žárovek:
❒kolo natočte dovnitř vozidla na doraz;
❒šroubovákem dodaným s vozidlem
vyšroubujte šrouby A obr. 110 a
sejměte inspekční víko B;❒namontujte žárovku pozičního /
denního světla;
❒otočte doleva žárovku s objímkou a
vytáhněte ji;
❒vyměňte žárovku A obr. 111
namontovanou zatlačením;
❒namontujte zpět inspekční víko B obr.
110, zašroubujte na doraz upevňovací
šrouby A.
Přední směrová světla
Postup při výměně žárovek:
❒kolo natočte dovnitř vozidla na doraz;
❒šroubovákem dodaným s vozidlem
vyšroubujte šrouby A obr. 110 a
sejměte inspekční víko B;
❒najděte žárovku směrového světla;
❒otočte doleva žárovku s objímkou
a vytáhněte ji;
❒vyměňte žárovku A obr. 111
namontovanou zatlačením;
❒namontujte zpět inspekční víko B obr.
110, zašroubujte na doraz upevňovací
šrouby A.
Přední světlomety do mlhy
Postup při výměně žárovek:
❒kolo natočte dovnitř vozidla na doraz;
❒šroubovákem dodaným s vozidlem
vyšroubujte šrouby A obr. 110 a
sejměte inspekční víko B;
109F1B0146C110F1B0147
111F1B0148C
139

❒najděte žárovku mlhového
světlometu;
❒otočte doleva žárovku s objímkou a
vytáhněte ji;
❒odpojte elektrický konektor;
❒vyměňte žárovku s objímkou B obr.
111;
❒připojte elektrický konektor zpět k
nové žárovce s objímkou a ujistěte se,
zda je správně upevněna;
❒zasuňte skupinu zpět, otočte
doprava a zkontrolujte upevnění;
❒namontujte zpět inspekční víko B obr.
110, zašroubujte na doraz upevňovací
šrouby A.
Boční směrová světla
UPOZORNĚNÍ Postup je popsán jen
pro informaci. Doporučuje se s
výměnou žárovky obrátit na
autorizovaný servis Fiat.
Postup při výměně žárovky:
❒odstraňte kryt B obr. 112 vnějšího
zpětného zrcátka: postupujte nanejvýš
opatrně (vhodným nářadím, aby se
nepoškodil lak) okolo rámečku zrcátka
(viz obrázek);
❒sejměte kryt A, vytáhněte žárovku C z
objímky;
❒zasuňte novou žárovku a ujistěte se,
zda je správně zajištěna;❒namontujte zpět objímku žárovky na
kryt A;
❒namontujte správně kryt B vnějšího
zpětného zrcátka a ujistěte se, zda
je správně upevněno.

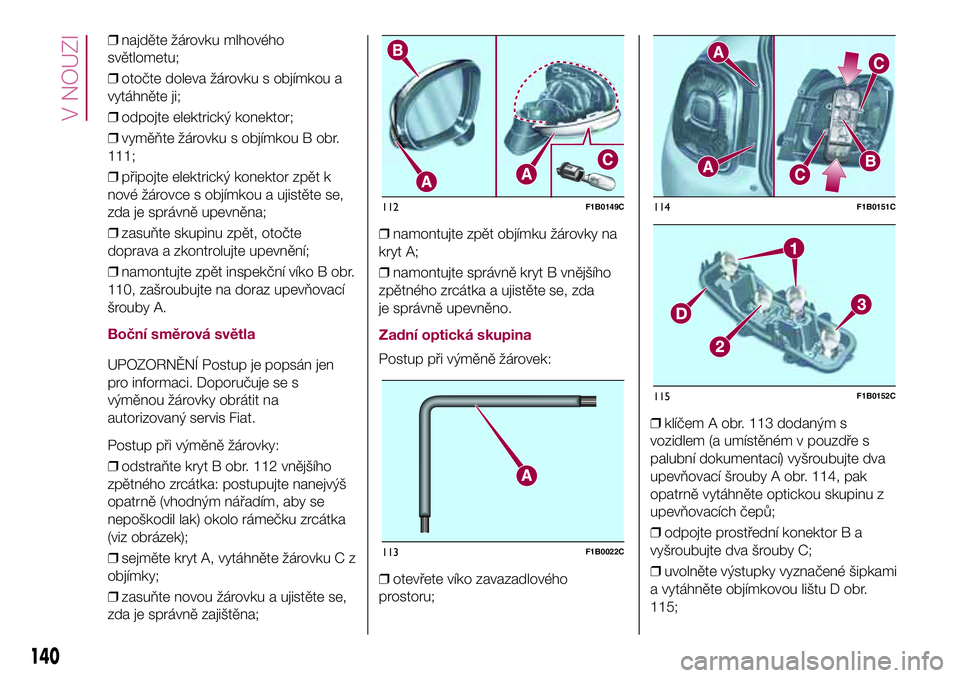

Zadní optická skupina
Postup při výměně žárovek:
❒otevřete víko zavazadlového
prostoru;❒klíčem A obr. 113 dodaným s
vozidlem (a umístěném v pouzdře s
palubní dokumentací) vyšroubujte dva
upevňovací šrouby A obr. 114, pak
opatrně vytáhněte optickou skupinu z
upevňovacích čepů;
❒odpojte prostřední konektor B a
vyšroubujte dva šrouby C;
❒uvolněte výstupky vyznačené šipkami
a vytáhněte objímkovou lištu D obr.
115;
112F1B0149C
113F1B0022C
114F1B0151C
115F1B0152C
140
V NOUZI

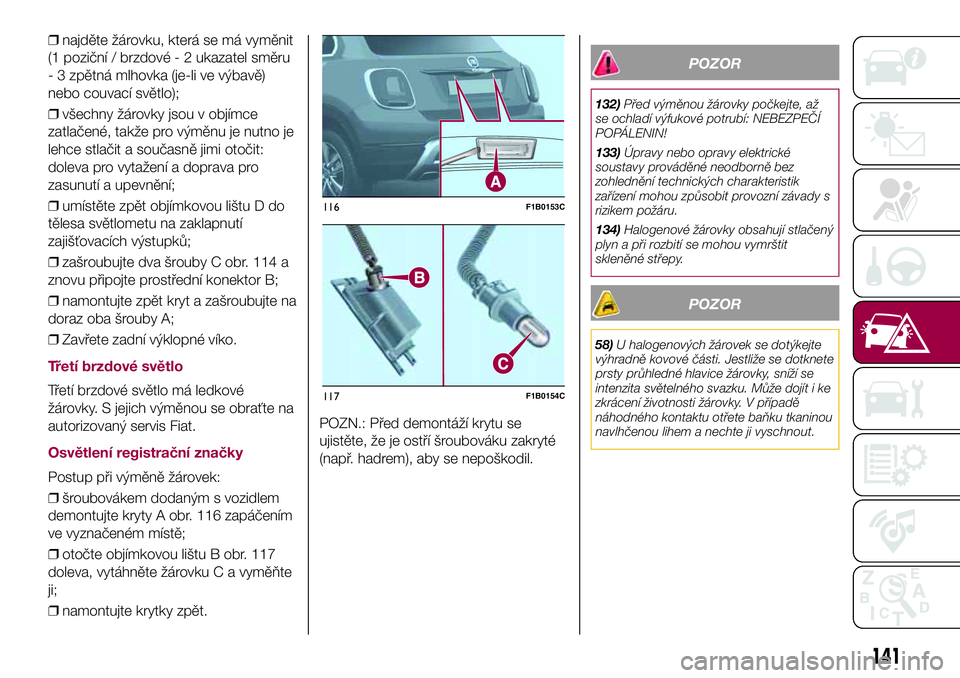

❒najděte žárovku, která se má vyměnit
(1 poziční / brzdové - 2 ukazatel směru
- 3 zpětná mlhovka (je-li ve výbavě)
nebo couvací světlo);
❒všechny žárovky jsou v objímce
zatlačené, takže pro výměnu je nutno je
lehce stlačit a současně jimi otočit:
doleva pro vytažení a doprava pro
zasunutí a upevnění;
❒umístěte zpět objímkovou lištu D do
tělesa světlometu na zaklapnutí
zajišťovacích výstupků;
❒zašroubujte dva šrouby C obr. 114 a
znovu připojte prostřední konektor B;
❒namontujte zpět kryt a zašroubujte na
doraz oba šrouby A;
❒Zavřete zadní výklopné víko.
Třetí brzdové světlo
Třetí brzdové světlo má ledkové
žárovky. S jejich výměnou se obraťte na
autorizovaný servis Fiat.
Osvětlení registrační značky
Postup při výměně žárovek:
❒šroubovákem dodaným s vozidlem
demontujte kryty A obr. 116 zapáčením
ve vyznačeném místě;
❒otočte objímkovou lištu B obr. 117
doleva, vytáhněte žárovku C a vyměňte
ji;
❒namontujte krytky zpět.POZN.: Před demontáží krytu se
ujistěte, že je ostří šroubováku zakryté
(např. hadrem), aby se nepoškodil.
POZOR
132)Před výměnou žárovky počkejte, až
se ochladí výfukové potrubí: NEBEZPEČÍ
POPÁLENIN!
133)Úpravy nebo opravy elektrické
soustavy prováděné neodborně bez
zohlednění technických charakteristik
zařízení mohou způsobit provozní závady s
rizikem požáru.
134)Halogenové žárovky obsahují stlačený
plyn a při rozbití se mohou vymrštit
skleněné střepy.
POZOR
58)U halogenových žárovek se dotýkejte
výhradně kovové části. Jestliže se dotknete
prsty průhledné hlavice žárovky, sníží se
intenzita světelného svazku. Může dojít i ke
zkrácení životnosti žárovky. V případě
náhodného kontaktu otřete baňku tkaninou
navlhčenou lihem a nechte ji vyschnout.
116F1B0153C
117F1B0154C
141

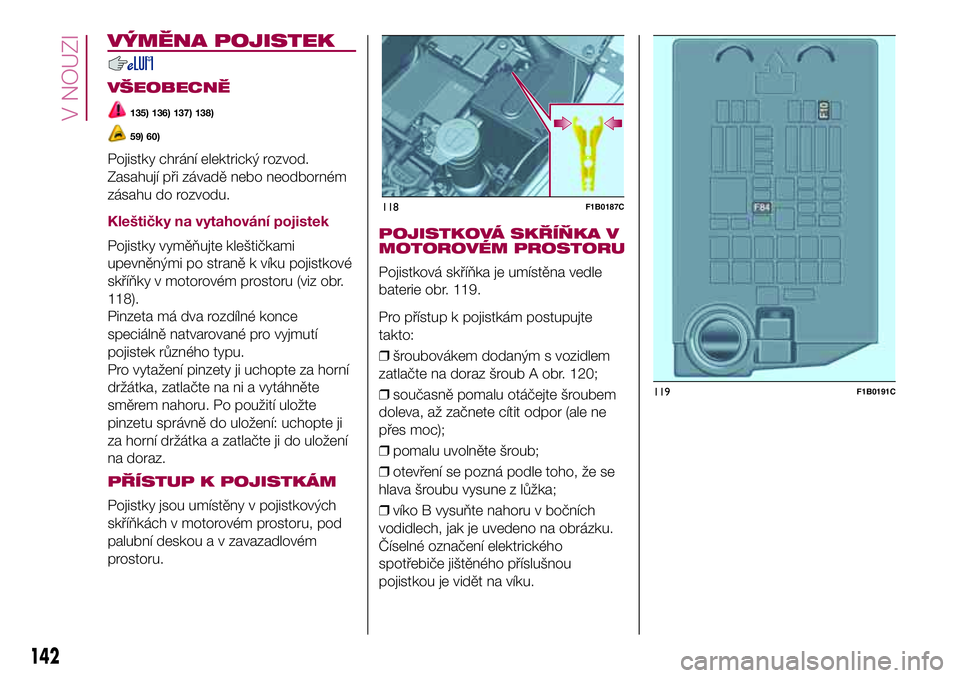

VÝMĚNA POJISTEK
VŠEOBECNĚ
135) 136) 137) 138)
59) 60)
Pojistky chrání elektrický rozvod.
Zasahují při závadě nebo neodborném
zásahu do rozvodu.
Kleštičky na vytahování pojistek
Pojistky vyměňujte kleštičkami
upevněnými po straně k víku pojistkové
skříňky v motorovém prostoru (viz obr.
118).
Pinzeta má dva rozdílné konce
speciálně natvarované pro vyjmutí
pojistek různého typu.
Pro vytažení pinzety ji uchopte za horní
držátka, zatlačte na ni a vytáhněte
směrem nahoru. Po použití uložte
pinzetu správně do uložení: uchopte ji
za horní držátka a zatlačte ji do uložení
na doraz.
PŘÍSTUP K POJISTKÁM
Pojistky jsou umístěny v pojistkových
skříňkách v motorovém prostoru, pod
palubní deskou a v zavazadlovém
prostoru.
POJISTKOVÁ SKŘÍŇKA V
MOTOROVÉM PROSTORU
Pojistková skříňka je umístěna vedle
baterie obr. 119.
Pro přístup k pojistkám postupujte
takto:
❒šroubovákem dodaným s vozidlem
zatlačte na doraz šroub A obr. 120;
❒současně pomalu otáčejte šroubem
doleva, až začnete cítit odpor (ale ne
přes moc);
❒pomalu uvolněte šroub;
❒otevření se pozná podle toho, že se
hlava šroubu vysune z lůžka;
❒víko B vysuňte nahoru v bočních
vodidlech, jak je uvedeno na obrázku.
Číselné označení elektrického
spotřebiče jištěného příslušnou
pojistkou je vidět na víku.
118F1B0187C
119F1B0191C
142
V NOUZI

❒zasuňte zpět víko B bočními vodidly
skříňky;
❒zasuňte jej shora dolů na doraz;
❒šroubovákem dodaným s vozidlem
zatlačte na doraz šroub A;
❒současně pomalu otáčejte šroubem
doprava, až začnete cítit odpor (ale
ne přes moc);
❒pomalu uvolněte šroub;
❒zavření se pozná podle toho, že hlava
šroubu zajede do lůžka.
POJISTKOVÁ SKŘÍŇKA
POD PALUBNÍ DESKOU
Řídicí jednotka obr. 121 se nachází
vlevo od volantového hřídele a pojistky
jsou volně přístupné spodem palubní
desky.
Pojistky si nechejte vyměnit u
autorizovaného servisu Fiat.
121F1B0193C
143

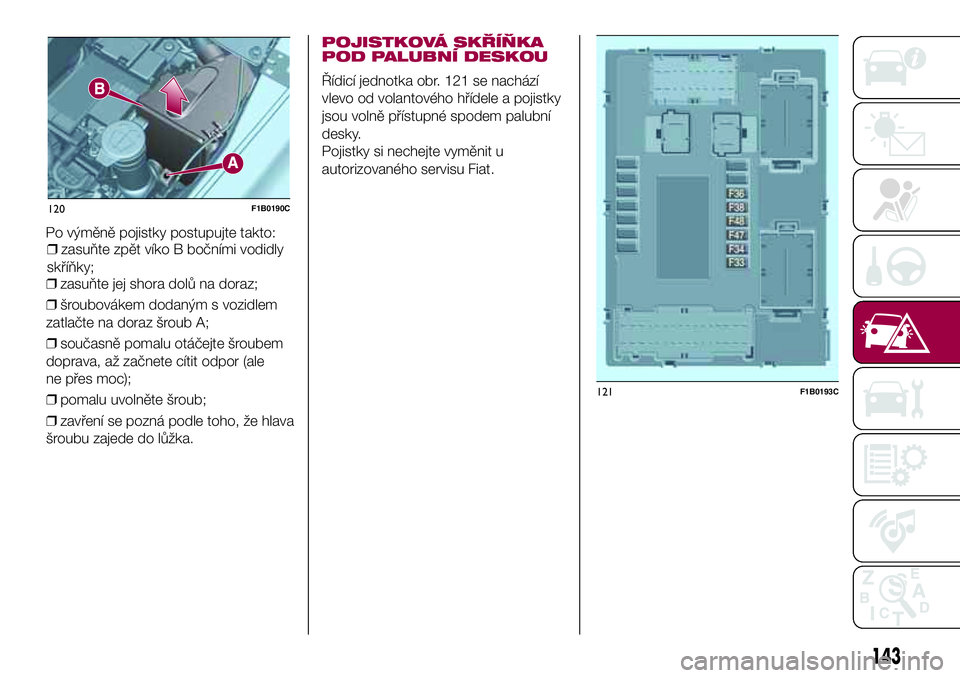

Po výměně pojistky postupujte takto:
120F1B0190C

POJISTKOVÁ SKŘÍŇKA V
ZAVAZADLOVÉM
PROSTORU

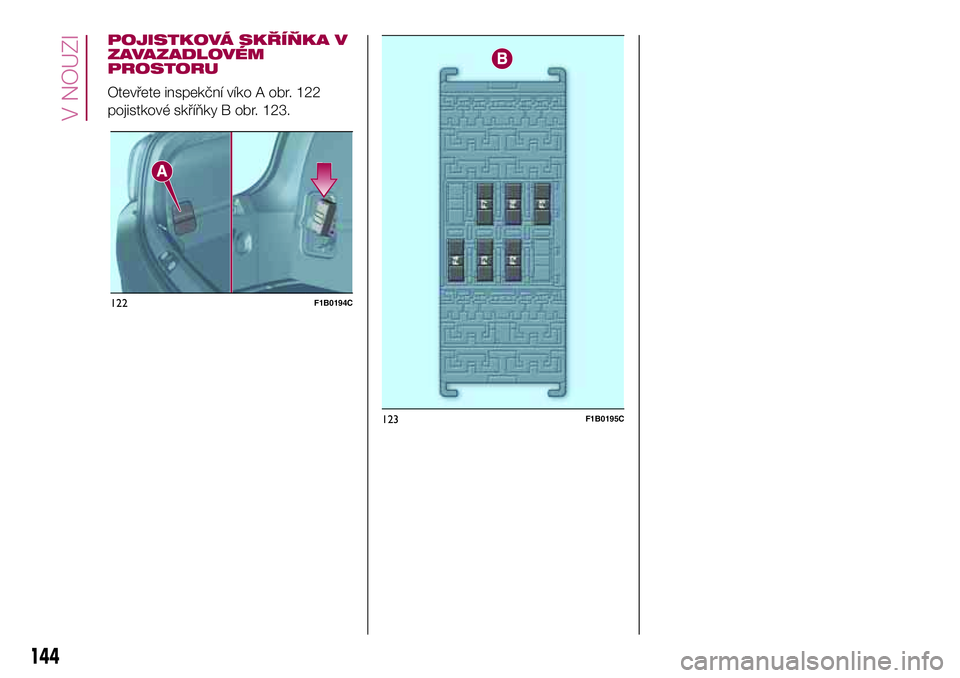

Otevřete inspekční víko A obr. 122
pojistkové skříňky B obr. 123.
122F1B0194C
123F1B0195C
144
V NOUZI

POJISTKOVÁ SKŘÍŇKA V MOTOROVÉM PROSTORU
SPOTŘEBIČE POJISTKA AMPÉRY
HoukačkaF10 10
Napájení zapalovače cigaret/proudové zásuvky F84 20
.
POJISTKOVÁ SKŘÍŇKA POD PALUBNÍ DESKOU
SPOTŘEBIČE POJISTKA AMPÉRY
Elektrický ovládač předního okna (strana spolucestujícího) F33 20
Elektrické ovládání předního okna (strana řidiče) F34 20
Napájení systémuUconnect
™, klimatizace, elektrické sklápění
vnějších zpětných zrcátek, systém EOBD, port USB / AUX, zadní
stropní svítidla (verze se střešním oknemF36 15
Zařízení Dead Lock (odemknutí dveří na straně řidiče u příslušné
verze vozidla)/Odemknutí dveří/Centrální zamknutí/Elektrické
odemknutí víka zavazadlového prostoruF38 20
Levé zadní elektrické ovládání okna F47 20
Pravé zadní elektrické ovládání okna F48 20
145

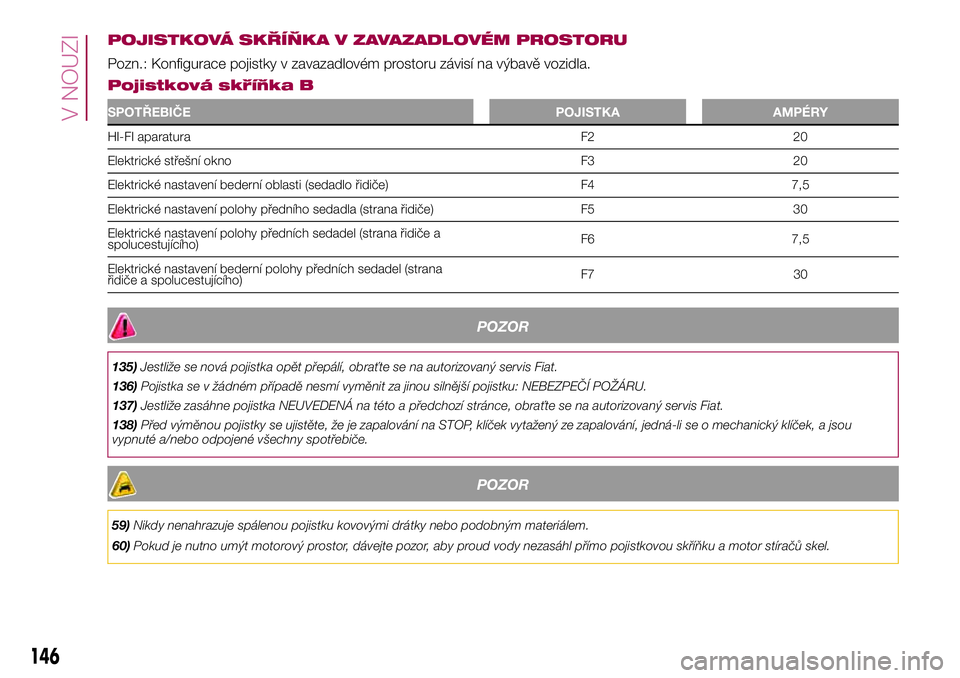

POJISTKOVÁ SKŘÍŇKA V ZAVAZADLOVÉM PROSTORU
Pozn.: Konfigurace pojistky v zavazadlovém prostoru závisí na výbavě vozidla.
Pojistková skříňka B
SPOTŘEBIČE POJISTKA AMPÉRY
HI-FI aparatura F2 20
Elektrické střešní okno F3 20
Elektrické nastavení bederní oblasti (sedadlo řidiče) F4 7,5
Elektrické nastavení polohy předního sedadla (strana řidiče) F5 30
Elektrické nastavení polohy předních sedadel (strana řidiče a
spolucestujícího)F6 7,5
Elektrické nastavení bederní polohy předních sedadel (strana
řidiče a spolucestujícího)F7 30
POZOR
135)Jestliže se nová pojistka opět přepálí, obraťte se na autorizovaný servis Fiat.
136)Pojistka se v žádném případě nesmí vyměnit za jinou silnější pojistku: NEBEZPEČÍ POŽÁRU.
137)Jestliže zasáhne pojistka NEUVEDENÁ na této a předchozí stránce, obraťte se na autorizovaný servis Fiat.
138)Před výměnou pojistky se ujistěte, že je zapalování na STOP, klíček vytažený ze zapalování, jedná-li se o mechanický klíček, a jsou
vypnuté a/nebo odpojené všechny spotřebiče.
POZOR
59)Nikdy nenahrazuje spálenou pojistku kovovými drátky nebo podobným materiálem.
60)Pokud je nutno umýt motorový prostor, dávejte pozor, aby proud vody nezasáhl přímo pojistkovou skříňku a motor stíračů skel.
146
V NOUZI

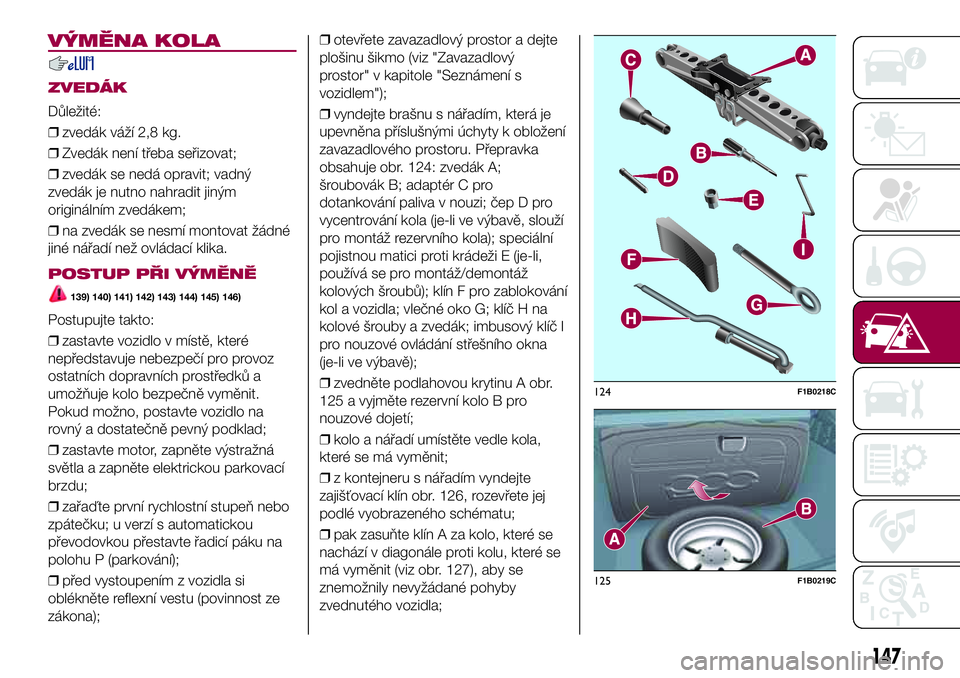

VÝMĚNA KOLA
ZVEDÁK
Důležité:
❒zvedák váží 2,8 kg.
❒Zvedák není třeba seřizovat;
❒zvedák se nedá opravit; vadný
zvedák je nutno nahradit jiným
originálním zvedákem;
❒na zvedák se nesmí montovat žádné
jiné nářadí než ovládací klika.
POSTUP PŘI VÝMĚNĚ
139) 140) 141) 142) 143) 144) 145) 146)
Postupujte takto:
❒zastavte vozidlo v místě, které
nepředstavuje nebezpečí pro provoz
ostatních dopravních prostředků a
umožňuje kolo bezpečně vyměnit.
Pokud možno, postavte vozidlo na
rovný a dostatečně pevný podklad;
❒zastavte motor, zapněte výstražná
světla a zapněte elektrickou parkovací
brzdu;
❒zařaďte první rychlostní stupeň nebo
zpátečku; u verzí s automatickou
převodovkou přestavte řadicí páku na
polohu P (parkování);
❒před vystoupením z vozidla si
oblékněte reflexní vestu (povinnost ze
zákona);❒otevřete zavazadlový prostor a dejte
plošinu šikmo (viz "Zavazadlový
prostor" v kapitole "Seznámení s
vozidlem");
❒vyndejte brašnu s nářadím, která je
upevněna příslušnými úchyty k obložení
zavazadlového prostoru. Přepravka
obsahuje obr. 124: zvedák A;
šroubovák B; adaptér C pro
dotankování paliva v nouzi; čep D pro
vycentrování kola (je-li ve výbavě, slouží
pro montáž rezervního kola); speciální
pojistnou matici proti krádeži E (je-li,
používá se pro montáž/demontáž
kolových šroubů); klín F pro zablokování
kol a vozidla; vlečné oko G; klíč H na
kolové šrouby a zvedák; imbusový klíč I
pro nouzové ovládání střešního okna
(je-li ve výbavě);

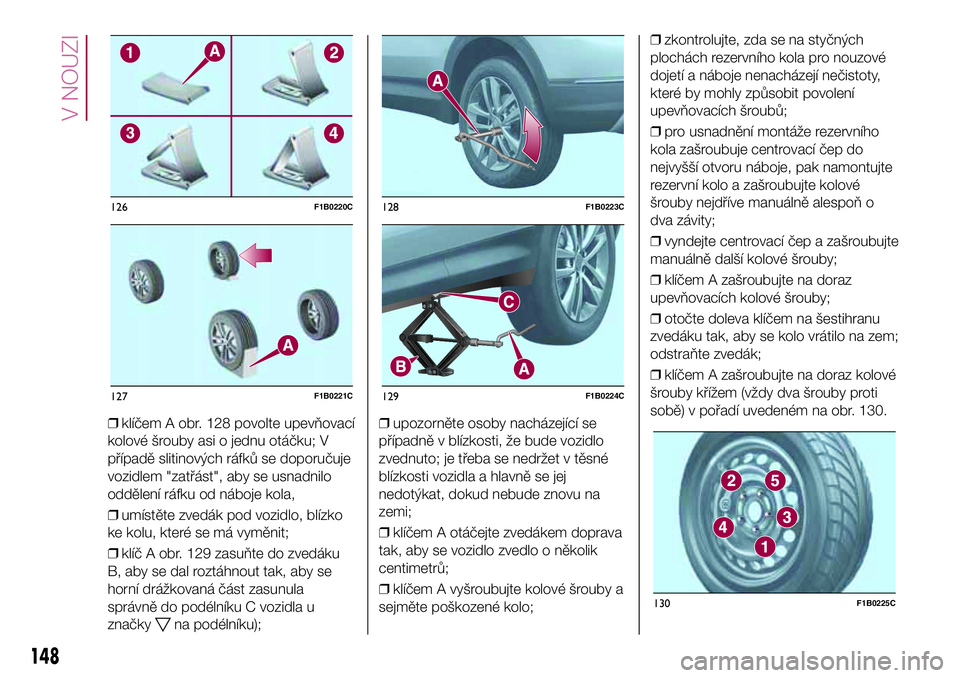

❒zvedněte podlahovou krytinu A obr.
125 a vyjměte rezervní kolo B pro
nouzové dojetí;
❒kolo a nářadí umístěte vedle kola,
které se má vyměnit;
❒z kontejneru s nářadím vyndejte
zajišťovací klín obr. 126, rozevřete jej
podlé vyobrazeného schématu;
❒pak zasuňte klín A za kolo, které se
nachází v diagonále proti kolu, které se
má vyměnit (viz obr. 127), aby se
znemožnily nevyžádané pohyby
zvednutého vozidla;
124F1B0218C
125F1B0219C
147

❒klíčem A obr. 128 povolte upevňovací
kolové šrouby asi o jednu otáčku; V
případě slitinových ráfků se doporučuje
vozidlem "zatřást", aby se usnadnilo
oddělení ráfku od náboje kola,
❒umístěte zvedák pod vozidlo, blízko
ke kolu, které se má vyměnit;
❒klíč A obr. 129 zasuňte do zvedáku
B, aby se dal roztáhnout tak, aby se
horní drážkovaná část zasunula
správně do podélníku C vozidla u
značky
na podélníku);❒upozorněte osoby nacházející se
případně v blízkosti, že bude vozidlo
zvednuto; je třeba se nedržet v těsné
blízkosti vozidla a hlavně se jej
nedotýkat, dokud nebude znovu na
zemi;
❒klíčem A otáčejte zvedákem doprava
tak, aby se vozidlo zvedlo o několik
centimetrů;
❒klíčem A vyšroubujte kolové šrouby a
sejměte poškozené kolo;❒zkontrolujte, zda se na styčných
plochách rezervního kola pro nouzové
dojetí a náboje nenacházejí nečistoty,
které by mohly způsobit povolení
upevňovacích šroubů;
❒pro usnadnění montáže rezervního
kola zašroubuje centrovací čep do
nejvyšší otvoru náboje, pak namontujte
rezervní kolo a zašroubujte kolové
šrouby nejdříve manuálně alespoň o
dva závity;
❒vyndejte centrovací čep a zašroubujte
manuálně další kolové šrouby;
❒klíčem A zašroubujte na doraz
upevňovacích kolové šrouby;
❒otočte doleva klíčem na šestihranu
zvedáku tak, aby se kolo vrátilo na zem;
odstraňte zvedák;
❒klíčem A zašroubujte na doraz kolové
šrouby křížem (vždy dva šrouby proti
sobě) v pořadí uvedeném na obr. 130.
126F1B0220C
127F1B0221C
128F1B0223C
129F1B0224C
130F1B0225C
148
V NOUZI
