ΦΩΤΑ ΑΛΑΡΜ
ΕΝΤΟΛΗ
Πατήστε τοπλήκτρο εικ. 117για ν'
ανάψετε/σβήσετε τα φώτα.
Με τα αλάρμενεργοποιημένα
αναβοσβήνουν οι λυχνίες
και.
ΣΗΜΕΊΩΣΗ Η χρήση των αλάρμ
αποτελεί κανόνα του κώδικα οδικής
κυκλοφορίας της χώρας στην οποία
βρίσκεστε:προσέξτε τις οδηγίες.
Φρενάρισμα σε κατάσταση
έκτακτης ανάγκης
Στηνπερίπτωση φρεναρίσματος σε
κατάσταση έκτακτης ανάγκης,
ανάβουν αυτόματα τα αλάρμκαι
επάνω στονπίνακα φωτίζονται οι
λυχνίες
και.
Τα φώτα σβήνουν αυτόματα όταν το
φρενάρισμα δεν έχειπλέον χαρακτήρα
έκτακτης ανάγκης.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΛΑΜΠΤΗΡΑ
139) 140) 141) 142)
77)
ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣΠριν αντικαταστήσετε ένα
λαμπτήρα,ελέγξτε αν είναι
οξειδωμένες οι επαφές του
αντικαταστήστε τους καμένους
λαμπτήρεςμε άλλους του ίδιου τύπου
καιμε την ίδια ισχύ
αφού αντικαταστήσετε έναν
λαμπτήρα τωνπροβολέων,ελέγχετε
πάντα αν έχει ρυθμιστεί σωστά
όταν δεν λειτουργεί ένας
λαμπτήρας,ελέγξτε ότι είναι ανέπαφη η
αντίστοιχη ασφάλειαπριν την
αντικαταστήσετε:συμβουλευθείτε την
παράγραφο“Αντικατάσταση
ασφαλειών”σε αυτό το κεφάλαιο για
τη θέση τοποθέτησης των ασφαλειών.
ΣΗΜΕΊΩΣΗ Όταν το κλίμα είναι κρύο
ή υγρό ήμετά από έντονη βροχή ή
μετά απότοπλύσιμο του αυτοκινήτου,
ηεπιφάνεια τωνπροβολέων ή των
πίσω φώτωνμπορεί να θαμπώσει
και/ήνασχηματιστούν σταγονίδια
στην εσωτερικήπλευρά.Πρόκειται για
ένα φυσικό φαινόμενοπου οφείλεται
στη διαφορά θερμοκρασίας και
υγρασίαςμεταξύ της εσωτερικής και
εξωτερικής επιφάνειας του τζαμιού
που,ωστόσο,δεν υποδεικνύει κάποια
βλάβη και δεν επηρεάζει την ομαλή
λειτουργία των διατάξεων φωτισμού.
Το θάμπωμα εξαφανίζεται γρήγοραμε
το άναμμα των φώτων,ξεκινώντας
από το κέντρο του φακού και
συνεχίζονταςπροοδευτικάπρος τα
άκρα.
117F1B0632C
169

ΤΥΠΟΙ ΛΑΜΠΤΗΡΩΝ
Επάνω στο αυτοκίνητο έχουν εγκατασταθεί οιπαρακάτω λαμπτήρες
Λαμπτήρας όλο γυαλί(τύπος Α):είναι κουμπωτού τύπου.Για να
τους βγάλετε θαπρέπει να τους τραβήξετε.
Λαμπτήρεςμεβύσμαμπαγιονέτ(τύποςB):για να τους βγάλετε
από το αντίστοιχο ντουί,πατήστε το γλόμπο,γυρίστε τον
αριστερόστροφα και βγάλτε τον.
Κυλινδρικοί λαμπτήρες(τύπουC):για να τους βγάλετε,
αποσυνδέστε τους από τις αντίστοιχες επαφές.
Λαμπτήρες αλογόνου(τύπουD):για να αφαιρέσετε τον λαμπτήρα
περιστρέψτε το φις σύνδεσης στοπλάι και βγάλτε το.
Λαμπτήρες αλογόνου(τύπουE):για να αφαιρέσετε τον λαμπτήρα
περιστρέψτε τον αριστερόστροφα.
Λαμπτήρεςμε εκτόνωση αερίουXenon (τύπουF):για να
αφαιρέστε τον λαμπτήρα απευθυνθείτε στοΔίκτυο Τεχνικής
Εξυπηρέτησης τηςFiat.
170
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

Λαμπτήρες Τύπος Ισχύς Αναφορά εικόνας
Μπροστινά φώτα θέσης/Φώτα ημέρας(D.R.L.) W21W 21W B
Πίσω φώτα θέσης/στοπ P21W 21W B
Φώταμεσαίας/μεγάλης σκάλας(αλογόνου) H4 60/55W D
Φώταμεγάλης/μεσαίας σκάλας(με εκτόνωση αερίουXenon) D5S 25W F
Μπροστινά φλαςPY21W 21W B
Πίσω ΦλαςP21W 21W B
Πλευρικά φλας(επάνω στον εξωτερικό καθρέφτη) WY5W 5W A
3°στοπ LED – –
ΦώταπινακίδαςW5W 5W A
Φώτα ομίχληςH8 35W E
Πίσω φώτα ομίχληςP21W 21W B
Φώτα όπισθενP21W 21W B
ΜπροστινήπλαφονιέραC5W 5W A
Μπροστινέςπλαφονιέρες(σκιάδια) C5W 5W A
Οπίσθιαπλαφονιέρα(εκδόσεις χωρίς συρόμενη οροφή) XENON 6W A
Οπίσθιεςπλαφονιέρες(εκδόσειςμε συρόμενη οροφή) C5W 5W C
ΠλαφονιέρεςπορτμπαγκάζW5W 5W A
171

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ
ΕΞΩΤΕΡΙΚΟΥ ΛΑΜΠΤΗΡΑ
Φώταμεσαίας/μεγάλης σκάλας
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
εργαζόμενοιμέσα από τον χώρο του
κινητήρα,αφαιρέστε τη λαστιχένια
τάπαAεικ. 118χρησιμοποιώντας την
κατάλληλη γλώσσα
περιστρέψτε αριστερόστροφα το
σύνολο του λαμπτήρα-ντουίBκαι στη
συνέχεια βγάλτε τοπρος τα έξω
αποσυνδέστε το φις σύνδεσηςBκαι
αντικαταστήστε τον λαμπτήραC.
στη συνέχεια τοποθετήστε το
σύνολο του λαμπτήρα και του ντουί
μέσα στη θέση του,περιστρέψτε το
δεξιόστροφα και βεβαιωθείτε ότι έχει
ασφαλίσει σωστά
επανατοποθετήστε τη λαστιχένια
τάπαΑ.
ΣΗΜΕΊΩΣΗ Εκτελέστε την εργασία
αντικατάστασης του λαμπτήραμόνομε
τον κινητήρα σβηστό.Βεβαιωθείτε ότι
ο κινητήρας είναι κρύος,για να
αποτρέψετε τον κίνδυνο εγκαυμάτων.
Φώταμεγάλης/μεσαίας σκάλαςμε
εκτόνωση αερίουXenon
Για την αντικατάσταση αυτών των
φώτων απευθυνθείτε στοΔίκτυο
Τεχνικής Εξυπηρέτησης τηςFiat.
Φώτα θέσης/φώτα ημέρας(D.R.L.)
Για να αντικαταστήσετε τους
λαμπτήρες συνεχίστε σύμφωναμετα
παρακάτω:
στρίψτε τελείως τους τροχούςπρος
ταμέσα
χρησιμοποιώντας το κατσαβίδιπου
παρέχεται,ξεβιδώστε τις βίδες Α
εικ. 119και αφαιρέστε τοπορτάκι
ελέγχου Β
εντοπίστε τον λαμπτήρα του φωτός
θέσης/φωτός ημέρας
περιστρέψτε αριστερόστροφα το
σύνολο του λαμπτήρα-ντουίBκαι στη
συνέχεια βγάλτε τοπρος τα έξω
αντικαταστήστε τον λαμπτήρα Α
εικ. 120κουμπωτού τύπου
μοντάρετε ξανά τοπορτάκι ελέγχου
Bεικ. 119,βιδώνοντας καλά τις βίδες
στήριξηςA.
118F1B0146C
119F1B0147
120F1B0253C
172
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

Μπροστινά φλας
Για να αντικαταστήσετε τους
λαμπτήρες συνεχίστε σύμφωναμετα
παρακάτω:
στρίψτε τελείως τους τροχούςπρος
ταμέσα
χρησιμοποιώντας το κατσαβίδιπου
παρέχεται,ξεβιδώστε τις βίδες Α
εικ. 119και αφαιρέστε τοπορτάκι
ελέγχου Β
εντοπίστε τον λαμπτήρα του φλας
περιστρέψτε αριστερόστροφα το
σύνολο του λαμπτήρα-ντουίBκαι στη
συνέχεια βγάλτε τοπρος τα έξω
αντικαταστήστε τον λαμπτήρα Α
εικ. 120κουμπωτού τύπου
μοντάρετε ξανά τοπορτάκι ελέγχου
Bεικ. 119,βιδώνοντας καλά τις βίδες
στήριξηςA.Φώτα ομίχλης
Για να αντικαταστήσετε τους
λαμπτήρες συνεχίστε σύμφωναμετα
παρακάτω:
στρίψτε τελείως τους τροχούςπρος
ταμέσα
χρησιμοποιώντας το κατσαβίδιπου
παρέχεται,ξεβιδώστε τις βίδες Α
εικ. 119και αφαιρέστε τοπορτάκι
ελέγχου Β
εντοπίστε τον λαμπτήρα του φωτός
ομίχλης
περιστρέψτε αριστερόστροφα το
σύνολο του λαμπτήρα-ντουίBκαι στη
συνέχεια βγάλτε τοπρος τα έξω
αποσυνδέστε το φις σύνδεσης
αντικαταστήστε το σύνολο
λαμπτήρα-ντουί Β εικ. 120
συνδέστε ξανά το φις σύνδεσης στο
νέο σύνολο λαμπτήρα-ντουί,στη
συνέχει τοποθετήστε το και
βεβαιωθείτε ότι έχει ασφαλίσει σωστά
τοποθετήστε το σύνολο γυρίζοντας
τοπρος τα δεξιά και ασφαλίζοντας το
σωστά
μοντάρετε ξανά τοπορτάκι ελέγχου
Bεικ. 119,βιδώνοντας καλά τις βίδες
στήριξηςA.Πλευρικά Φλας
ΣΗΜΕΊΩΣΗ Η διαδικασία
περιγράφεταιμόνο ενδεικτικά.Για την
αντικατάσταση του λαμπτήρα
προτείνουμενααπευθυνθείτε στο
Δίκτυο Τεχνικής Εξυπηρέτησης της
Fiat.
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
αφαιρέστε το κάλυμμαB
εικ. 121του εξωτερικού καθρέφτη,
δρώνταςμε εξαιρετικήπροσοχή(μετο
κατάλληλο εργαλείο για ναμην
αφήσετε σημάδια επάνω στα βαμμένα
τμήματα)γύρω απότοπλαίσιο του
καθρέφτη(όπως φαίνεται στην εικόνα)
αφαιρέστε το τζαμάκι Α και στη
συνέχεια αφαιρέστε τον λαμπτήραC,
βγάζοντάς τον από το αντίστοιχο ντουί.
βάλτε τον νέο λαμπτήρα επάνω και
βεβαιωθείτε ότι έχει ασφαλίσει σωστά
121F1B0149C
173

μοντάρετε ξανά το ντουί επάνω στο
τζαμάκι Α
μοντάρετε σωστά το κάλυμμαΒ
επάνω στον εξωτερικό καθρέφτη και
βεβαιωθείτε ότι έχει ασφαλίσει σωστά.
Πίσω οπτικό σύνολο
Για να αντικαταστήσετε τους
λαμπτήρες συνεχίστε σύμφωναμετα
παρακάτω:
ανοίξτε τοπορτμπαγκάζ
χρησιμοποιώντας το κλειδίA
εικ. 122 πουπαρέχεται(βρίσκεταιμέσα
στη συσκευασίαπουπεριέχει τα
έγγραφα του αυτοκινήτου),ξεβιδώστε
τις δύο βίδεςAεικ. 123,στη συνέχεια
αποσυνδέστε το οπτικό σύνολο απότα
αντίστοιχα στηρίγματαμεπείρο,
τραβώνταςμεπροσοχή
αποσυνδέστε το κεντρικό φις
σύνδεσης Β,στη συνέχεια ξεβιδώστε
τις δύο βίδεςC
ελευθερώστε τις γλώσσεςπου
δείχνουν τα βέλη και βγάλτε το σύνολο
του ντουίDεικ. 124
εντοπίστε τον λαμπτήραπου θα
αντικαταστήσετε(1Φώτα θέσης/στοπ-
2Φλας-3Πίσω φως ομίχλης(όπου
υπάρχει)ή φως όπισθεν)
όλοι οι λαμπτήρες είναιμε βύσμα
''μπαγιονέτ'',για να τους
αντικαταστήσετε είναι απαραίτητο να
τουςπιέσετε ελαφρά και ταυτόχρονα
να τουςπεριστρέψετε:
αριστερόστροφα για να τους βγάλετε,
δεξιόστροφα για να τους βάλετε
επανατοποθετήστε σωστά το
σύνολο του ντουίDμέσα στο σώμα
τουπροβολέαμέχρι να ακούσετε το
κλικ της ασφάλισης των στηριγμάτων
βιδώστε τις δύο βίδεςCεικ. 123και
επανασυνδέστε το κεντρικό φις
σύνδεσης Β
μοντάρετε ξανά το τζαμάκι
βιδώνονταςμέχρι το τέρμα τις δύο
βίδεςA
κλείστε τηνπόρτα τουπορτμπαγκάζ.
Φώτα3
°στοπ
Τα φώτα του3°στοπείναιμεLED.Για
την αντικατάσταση τους απευθυνθείτε
στοΔίκτυο Τεχνικής Εξυπηρέτησης
τηςFiat.

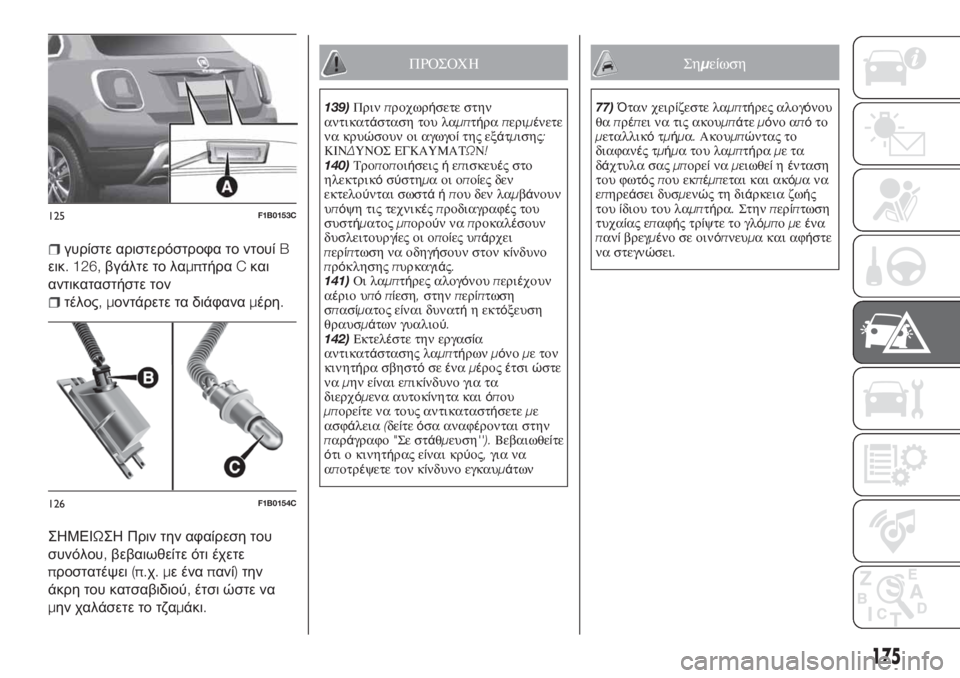

Φώταπινακίδας
Για να αντικαταστήσετε τους
λαμπτήρες συνεχίστε σύμφωναμετα
παρακάτω:
χρησιμοποιώντας το κατσαβίδιπου
παρέχεται,αφαιρέστε το τζαμάκι Α
εικ. 125εργαζόμενοι στο σημείοπου
φαίνεται στην εικόνα
122F1B0022C
123F1B0151C
124F1B0152C
174
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

γυρίστε αριστερόστροφα το ντουίB
εικ. 126,βγάλτε το λαμπτήραCκαι
αντικαταστήστε τον
τέλος,μοντάρετε τα διάφαναμέρη.
ΣΗΜΕΙΩΣΗ Πριν την αφαίρεση του
συνόλου,βεβαιωθείτε ότι έχετε
προστατέψει(π.χ.με έναπανί)την
άκρη του κατσαβιδιού,έτσι ώστε να
μην χαλάσετε το τζαμάκι.
ΠΡΟΣΟΧΗ
139)Πρινπροχωρήσετε στην
αντικατάσταση του λαμπτήραπεριμένετε
να κρυώσουν οι αγωγοίτης εξάτμισης:
ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΩΝ!
140)Τροποποιήσειςήεπισκευές στο
ηλεκτρικόσύστημαοιοποίες δεν
εκτελούνται σωστάήπου δεν λαμβάνουν
υπόψη τις τεχνικέςπροδιαγραφές του
συστήματοςμπορούνναπροκαλέσουν
δυσλειτουργίες οι οποίες υπάρχει
περίπτωση να οδηγήσουν στον κίνδυνο
πρόκλησηςπυρκαγιάς.
141)Οι λαμπτήρες αλογόνουπεριέχουν
αέριο υπόπίεση,στηνπερίπτωση
σπασίματος είναι δυνατήη εκτόξευση
θραυσμάτων γυαλιού.
142)Εκτελέστε την εργασία
αντικατάστασης λαμπτήρωνμόνομε τον
κινητήρα σβηστόσεέναμέροςέτσιώστε
ναμην είναι επ
ικίνδυνο για τα
διερχόμενα αυτοκίνητα καιόπου
μπορείτε να τους αντικαταστήσετεμε
ασφάλεια(δείτεόσα αναφέρονται στην
παράγραφο"Σε στάθμευση'').Βεβαιωθείτε
ότι ο κινητήρας είναι κρύος,για να
αποτρέψετε τον κίνδυνο εγκαυμάτων
Σημείωση
77)Όταν χειρίζεστε λαμπτήρες αλογόνου
θαπρέπει να τις ακουμπάτεμόνο απότο
μεταλλικότμήμα.Ακουμπώντας το
διαφανέςτμήμα του λαμπτήραμετα
δάχτυλα σαςμπορείναμειωθείηένταση
του φωτόςπου εκπέμπεται και ακόμανα
επηρεάσει δυσμενώςτηδιάρκεια ζωής
τουίδιου του λαμπτήρα.Στηνπερ
ίπτωση
τυχαίας επαφήςτρίψτε το γλόμπομεένα
πανίβρεγμένο σε οινόπνευμα και αφήστε
να στεγνώσει.125F1B0153C
126F1B0154C
175

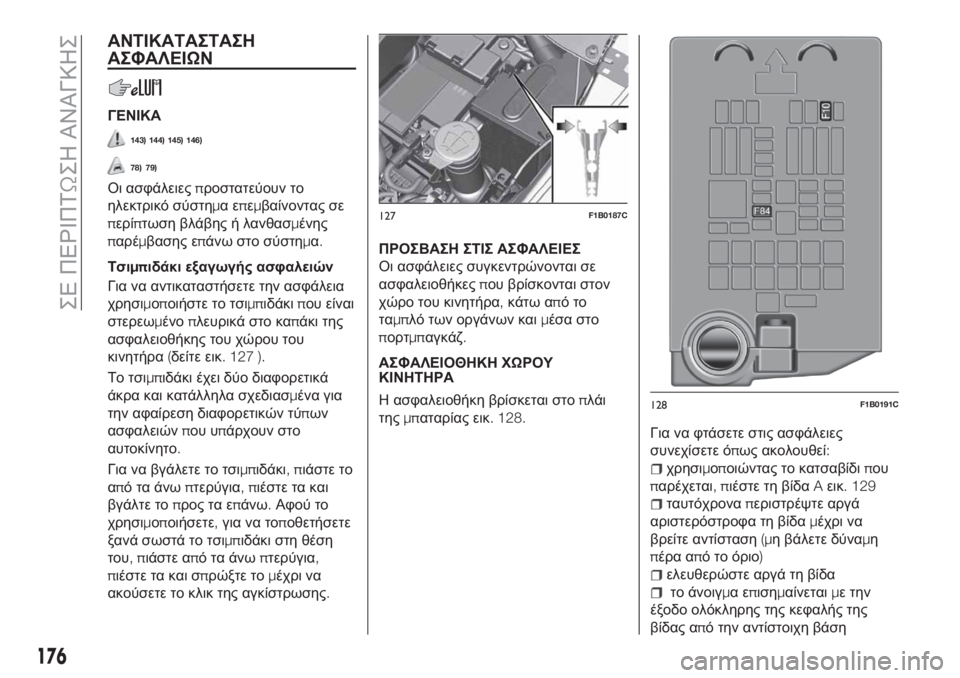

ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΑΣΦΑΛΕΙΩΝ
ΓΕΝΙΚΑ
143) 144) 145) 146)
78) 79)
Οι ασφάλειεςπροστατεύουν το
ηλεκτρικό σύστημαεπεμβαίνοντας σε
περίπτωση βλάβης ή λανθασμένης
παρέμβασης επάνω στο σύστημα.
Τσιμπιδάκι εξαγωγής ασφαλειών
Για να αντικαταστήσετε την ασφάλεια
χρησιμοποιήστε το τσιμπιδάκιπου είναι
στερεωμένοπλευρικά στο καπάκι της
ασφαλειοθήκης του χώρου του
κινητήρα(δείτε εικ. 127 ).
Το τσιμπιδάκι έχει δύο διαφορετικά
άκρα και κατάλληλα σχεδιασμένα για
την αφαίρεση διαφορετικών τύπων
ασφαλειώνπου υπάρχουν στο
αυτοκίνητο.
Για να βγάλετε το τσιμπιδάκι,πιάστε το
απόταάνωπτερύγια,πιέστε τα και
βγάλτε τοπρος τα επάνω.Αφού το
χρησιμοποιήσετε,για να τοποθετήσετε
ξανά σωστά το τσιμπιδάκι στη θέση
του,πιάστε απ
όταάνω
πτερύγια,
πιέστε τα και σπρώξτε τομέχρι να
ακούσετε το κλικ της αγκίστρωσης.
ΠΡΟΣΒΑΣΗ ΣΤΙΣ ΑΣΦΑΛΕΙΕΣ
Οι ασφάλειες συγκεντρώνονται σε
ασφαλειοθήκεςπου βρίσκονται στον
χώρο του κινητήρα,κάτω απότο
ταμπλό των οργάνων καιμέσα στο
πορτμπαγκάζ.
ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ
ΚΙΝΗΤΗΡΑ
Η ασφαλειοθήκη βρίσκεται στοπλάι
τηςμπαταρίας εικ. 128.
Για να φτάσετε στις ασφάλειες
συνεχίσετε όπως ακολουθεί:
χρησιμοποιώντας το κατσαβίδιπου
παρέχεται,πιέστε τη βίδαAεικ. 129
ταυτόχροναπεριστρέψτε αργά
αριστερόστροφα τη βίδαμέχρι να
βρείτε αντίσταση(μη βάλετε δύναμη
πέρα από το όριο)
ελευθερώστε αργά τη βίδα
το άνοιγμαεπισημαίνεταιμε την
έξοδο ολόκληρης της κεφαλής της
βίδας από την αντίστοιχη βάση
127F1B0187C
128F1B0191C
176
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

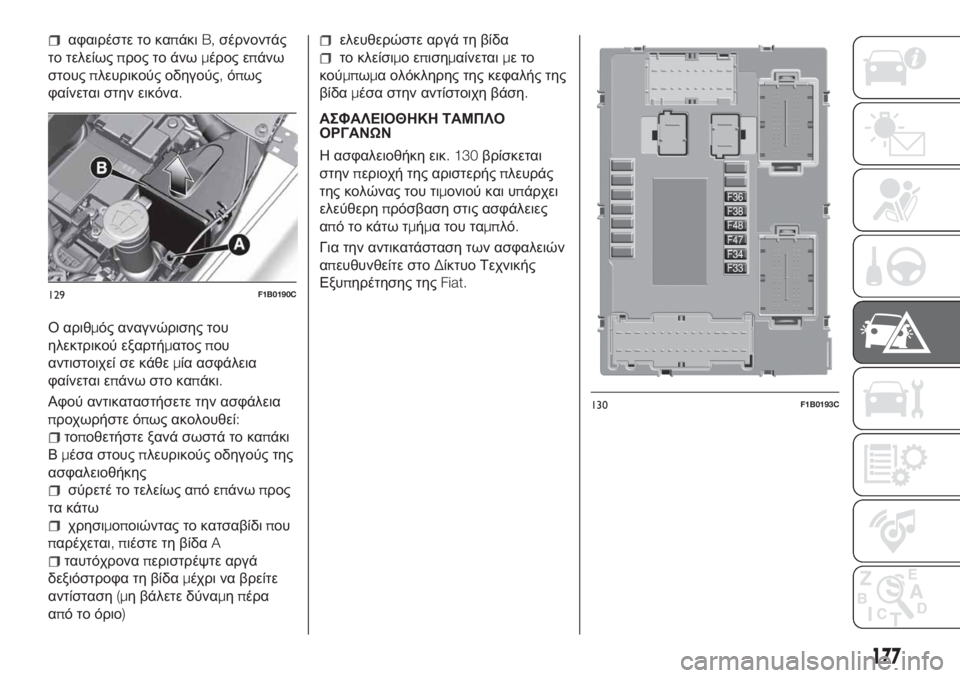

αφαιρέστε το καπάκιB,σέρνοντάς
το τελείωςπρος το άνωμέρος επάνω
στουςπλευρικούς οδηγούς,όπως
φαίνεται στην εικόνα.
Ο αριθμός αναγνώρισης του
ηλεκτρικού εξαρτήματοςπου
αντιστοιχεί σε κάθεμία ασφάλεια
φαίνεται επάνω στο καπάκι.
Αφού αντικαταστήσετε την ασφάλεια
προχωρήστε όπως ακολουθεί:
τοποθετήστε ξανά σωστά το καπάκι
Βμέσα στουςπλευρικούς οδηγούς της
ασφαλειοθήκης
σύρετέ το τελείως απόεπάνωπρος
τα κάτω
χρησιμοποιώντας το κατσαβίδιπου
παρέχεται,πιέστε τη βίδαA
ταυτόχροναπεριστρέψτε αργά
δεξιόστροφα τη βίδαμέχρι να βρείτε
αντίσταση(μη βάλετε δύναμηπέρα
από το όριο)
ελευθερώστε αργά τη βίδα
το κλείσιμοεπισημαίνεταιμετο
κούμπωμα ολόκληρης της κεφαλής της
βίδαμέσα στην αντίστοιχη βάση.
ΑΣΦΑΛΕΙΟΘΗΚΗ ΤΑΜΠΛΟ
ΟΡΓΑΝΩΝ
Η ασφαλειοθήκη εικ. 130βρίσκεται
στηνπεριοχή της αριστερήςπλευράς
της κολώνας του τιμονιού και υπάρχει
ελεύθερηπρόσβαση στις ασφάλειες
από το κάτω τμήμα του ταμπλό.
Για την αντικατάσταση των ασφαλειών
απευθυνθείτε στοΔίκτυο Τεχνικής
Εξυπηρέτησης τηςFiat.
129F1B0190C
130F1B0193C
177

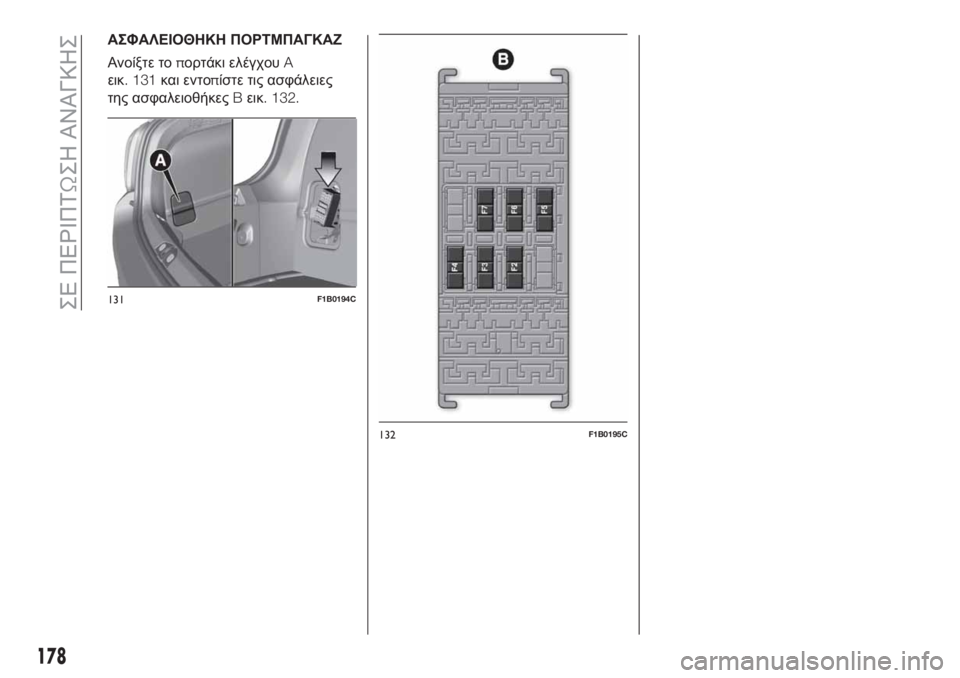

ΑΣΦΑΛΕΙΟΘΗΚΗ ΠΟΡΤΜΠΑΓΚΑΖ
Ανοίξτε τοπορτάκι ελέγχουA
εικ. 131και εντοπίστε τις ασφάλειες
της ασφαλειοθήκεςBεικ. 132.
131F1B0194C
132F1B0195C
178
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
