FIAT 500X 2018 Betriebsanleitung (in German)

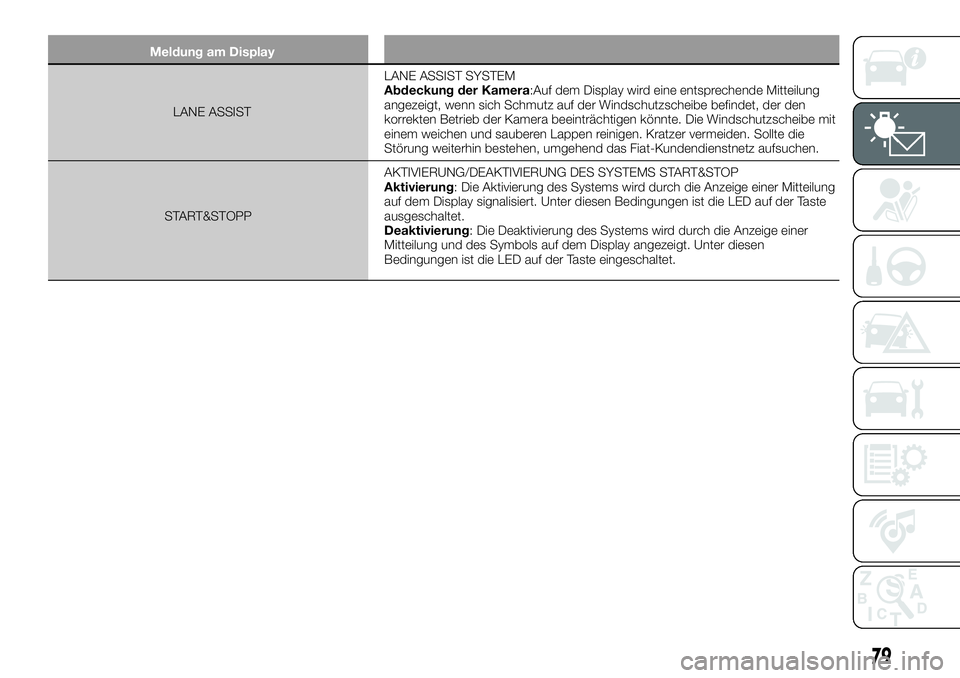

Meldung am DisplayLANE ASSIST LANE
ASSIST SYSTEM
Abdeckung der Kamera:Auf dem Display wird eine entsprechende Mitteilung
angezeigt, wenn sich Schmutz auf der Windschutzscheibe befindet, der den
korrekten Betrieb der Kamera beeinträchtigen könnte. Die Windschutzscheibe mit
einem weichen und sauberen Lappen reinigen. Kratzer vermeiden. Sollte die
Störung weiterhin bestehen, umgehend das Fiat-Kundendienstnetz aufsuchen.
START&STOPP AKTIVIERUNG/DEAKTIVIERUNG DES SYSTEMS START&STOP
Aktivierung: Die Aktivierung des Systems wird durch die Anzeige einer Mitteilung
auf dem Display signalisiert. Unter diesen Bedingungen ist die LED auf der Taste
ausgeschaltet.
Deaktivierung: Die Deaktivierung des Systems wird durch die Anzeige einer
Mitteilung und des Symbols auf dem Display angezeigt. Unter diesen
Bedingungen ist die LED auf der Taste eingeschaltet.
79

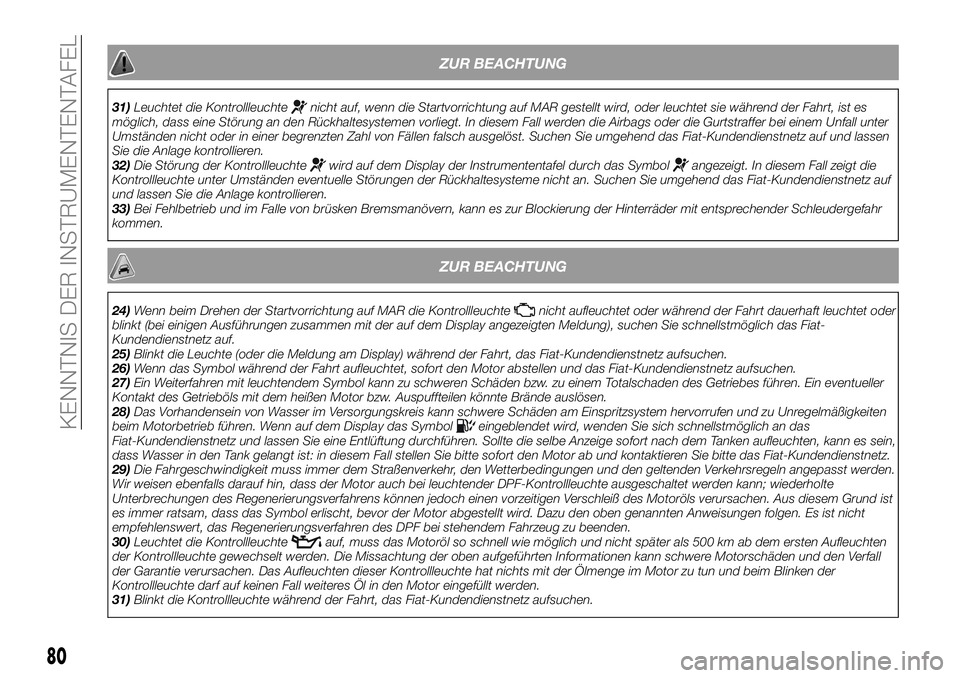

ZUR BEACHTUNG
31)Leuchtet die Kontrollleuchtenicht auf, wenn die Startvorrichtung auf MAR gestellt wird, oder leuchtet sie während der Fahrt, ist es
möglich, dass eine Störung an den Rückhaltesystemen vorliegt. In diesem Fall werden die Airbags oder die Gurtstraffer bei einem Unfall unter
Umständen nicht oder in einer begrenzten Zahl von Fällen falsch ausgelöst. Suchen Sie umgehend das Fiat-Kundendienstnetz auf und lassen
Sie die Anlage kontrollieren.
32) Die Störung der Kontrollleuchte
wird auf dem Display der Instrumententafel durch das Symbolangezeigt. In diesem Fall zeigt die
Kontrollleuchte unter Umständen eventuelle Störungen der Rückhaltesysteme nicht an. Suchen Sie umgehend das Fiat-Kundendienstnetz auf
und lassen Sie die Anlage kontrollieren.
33) Bei Fehlbetrieb und im Falle von brüsken Bremsmanövern, kann es zur Blockierung der Hinterräder mit entsprechender Schleudergefahr
kommen.
ZUR BEACHTUNG
24) Wenn beim Drehen der Startvorrichtung auf MAR die Kontrollleuchtenicht aufleuchtet oder während der Fahrt dauerhaft leuchtet oder
blinkt (bei einigen Ausführungen zusammen mit der auf dem Display angezeigten Meldung), suchen Sie schnellstmöglich das Fiat-
Kundendienstnetz auf.
25) Blinkt die Leuchte (oder die Meldung am Display) während der Fahrt, das Fiat-Kundendienstnetz aufsuchen.
26) Wenn das Symbol während der Fahrt aufleuchtet, sofort den Motor abstellen und das Fiat-Kundendienstnetz aufsuchen.
27) Ein Weiterfahren mit leuchtendem Symbol kann zu schweren Schäden bzw. zu einem Totalschaden des Getriebes führen. Ein eventueller
Kontakt des Getrieböls mit dem heißen Motor bzw. Auspuffteilen könnte Brände auslösen.
28) Das Vorhandensein von Wasser im Versorgungskreis kann schwere Schäden am Einspritzsystem hervorrufen und zu Unregelmäßigkeiten
beim Motorbetrieb führen. Wenn auf dem Display das Symbol
eingeblendet wird, wenden Sie sich schnellstmöglich an das
Fiat-Kundendienstnetz und lassen Sie eine Entlüftung durchführen. Sollte die selbe Anzeige sofort nach dem Tanken aufleuchten, kann es sein,
dass Wasser in den Tank gelangt ist: in diesem Fall stellen Sie bitte sofort den Motor ab und kontaktieren Sie bitte das Fiat-Kundendienstnetz.
29) Die Fahrgeschwindigkeit muss immer dem Straßenverkehr, den Wetterbedingungen und den geltenden Verkehrsregeln angepasst werden.
Wir weisen ebenfalls darauf hin, dass der Motor auch bei leuchtender DPF-Kontrollleuchte ausgeschaltet werden kann; wiederholte
Unterbrechungen des Regenerierungsverfahrens können jedoch einen vorzeitigen Verschleiß des Motoröls verursachen. Aus diesem Grund ist
es immer ratsam, dass das Symbol erlischt, bevor der Motor abgestellt wird. Dazu den oben genannten Anweisungen folgen. Es ist nicht
empfehlenswert, das Regenerierungsverfahren des DPF bei stehendem Fahrzeug zu beenden.
30) Leuchtet die Kontrollleuchte
auf, muss das Motoröl so schnell wie möglich und nicht später als 500 km ab dem ersten Aufleuchten
der Kontrollleuchte gewechselt werden. Die Missachtung der oben aufgeführten Informationen kann schwere Motorschäden und den Verfall
der Garantie verursachen. Das Aufleuchten dieser Kontrollleuchte hat nichts mit der Ölmenge im Motor zu tun und beim Blinken der
Kontrollleuchte darf auf keinen Fall weiteres Öl in den Motor eingefüllt werden.
31) Blinkt die Kontrollleuchte während der Fahrt, das Fiat-Kundendienstnetz aufsuchen.
80
KENNTNIS DER INSTRUMENTENTAFEL

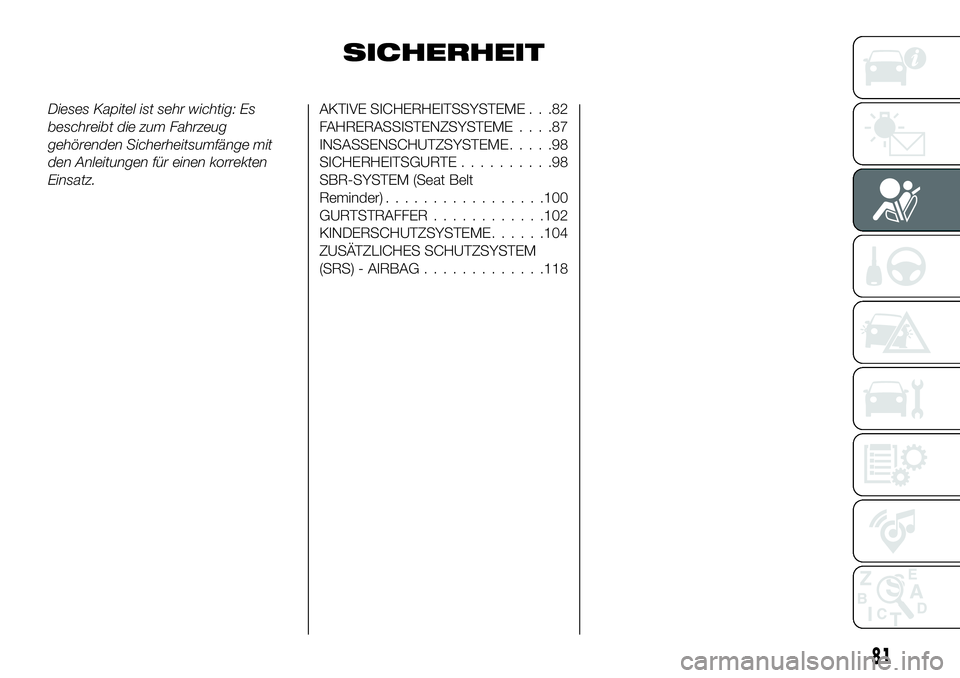

SICHERHEIT
Dieses Kapitel ist sehr wichtig: Es
beschreibt die zum Fahrzeug
gehörenden Sicherheitsumfänge mit
den Anleitungen für einen korrekten
Einsatz.AKTIVE SICHERHEITSSYSTEME . . .82
FAHRERASSISTENZSYSTEME....87
INSASSENSCHUTZSYSTEME .....98
SICHERHEITSGURTE ..........98
SBR-SYSTEM (Seat Belt
Reminder) .................100
GURTSTRAFFER ............102
KINDERSCHUTZSYSTEME ......104
ZUSÄTZLICHES SCHUTZSYSTEM
(SRS) - AIRBAG .............118
81

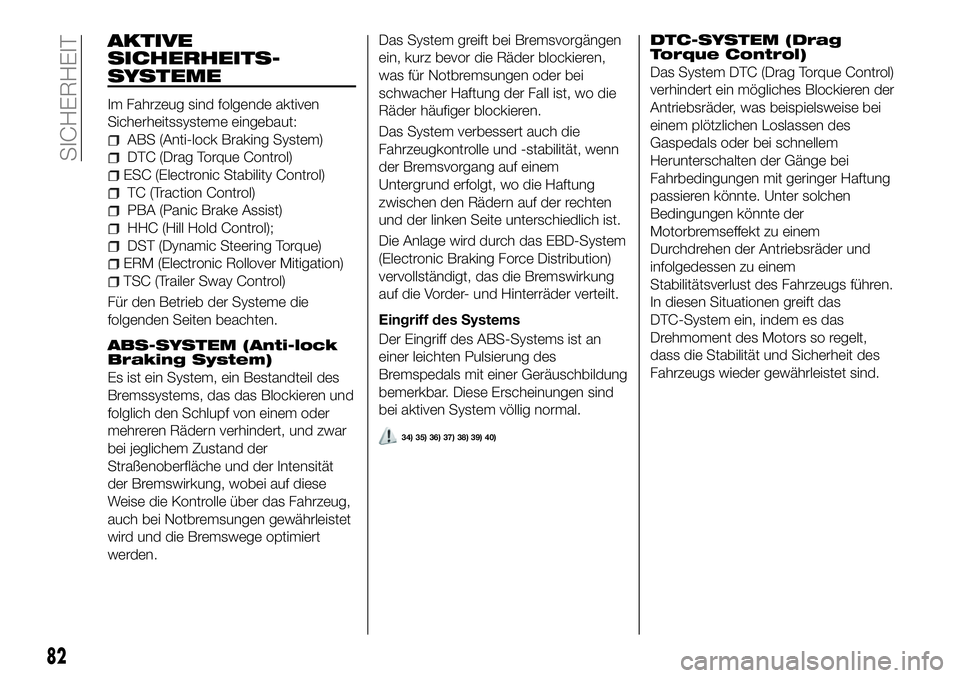

AKTIVE
SICHERHEITS-
SYSTEME
Im Fahrzeug sind folgende aktiven
Sicherheitssysteme eingebaut:
ABS (Anti-lock Braking System)
DTC (Drag Torque Control)
ESC (Electronic Stability Control)
TC (Traction Control)
PBA (Panic Brake Assist)
HHC (Hill Hold Control);
DST (Dynamic Steering Torque)
ERM (Electronic Rollover Mitigation)
TSC (Trailer Sway Control)
Für den Betrieb der Systeme die
folgenden Seiten beachten.
ABS-SYSTEM (Anti-lock
Braking System)
Es ist ein System, ein Bestandteil des
Bremssystems, das das Blockieren und
folglich den Schlupf von einem oder
mehreren Rädern verhindert, und zwar
bei jeglichem Zustand der
Straßenoberfläche und der Intensität
der Bremswirkung, wobei auf diese
Weise die Kontrolle über das Fahrzeug,
auch bei Notbremsungen gewährleistet
wird und die Bremswege optimiert
werden. Das System greift bei Bremsvorgängen
ein, kurz bevor die Räder blockieren,
was für Notbremsungen oder bei
schwacher Haftung der Fall ist, wo die
Räder häufiger blockieren.
Das System verbessert auch die
Fahrzeugkontrolle und -stabilität, wenn
der Bremsvorgang auf einem
Untergrund erfolgt, wo die Haftung
zwischen den Rädern auf der rechten
und der linken Seite unterschiedlich ist.
Die Anlage wird durch das EBD-System
(Electronic Braking Force Distribution)
vervollständigt, das die Bremswirkung
auf die Vorder- und Hinterräder verteilt.
Eingriff des Systems
Der Eingriff des ABS-Systems ist an
einer leichten Pulsierung des
Bremspedals mit einer Geräuschbildung
bemerkbar. Diese Erscheinungen sind
bei aktiven System völlig normal.
34) 35) 36) 37) 38) 39) 40)
DTC-SYSTEM (Drag
Torque Control)
Das System DTC (Drag Torque Control)
verhindert ein mögliches Blockieren der
Antriebsräder, was beispielsweise bei
einem plötzlichen Loslassen des
Gaspedals oder bei schnellem
Herunterschalten der Gänge bei
Fahrbedingungen mit geringer Haftung
passieren könnte. Unter solchen
Bedingungen könnte der
Motorbremseffekt zu einem
Durchdrehen der Antriebsräder und
infolgedessen zu einem
Stabilitätsverlust des Fahrzeugs führen.
In diesen Situationen greift das
DTC-System ein, indem es das
Drehmoment des Motors so regelt,
dass die Stabilität und Sicherheit des
Fahrzeugs wieder gewährleistet sind.
82
SICHERHEIT

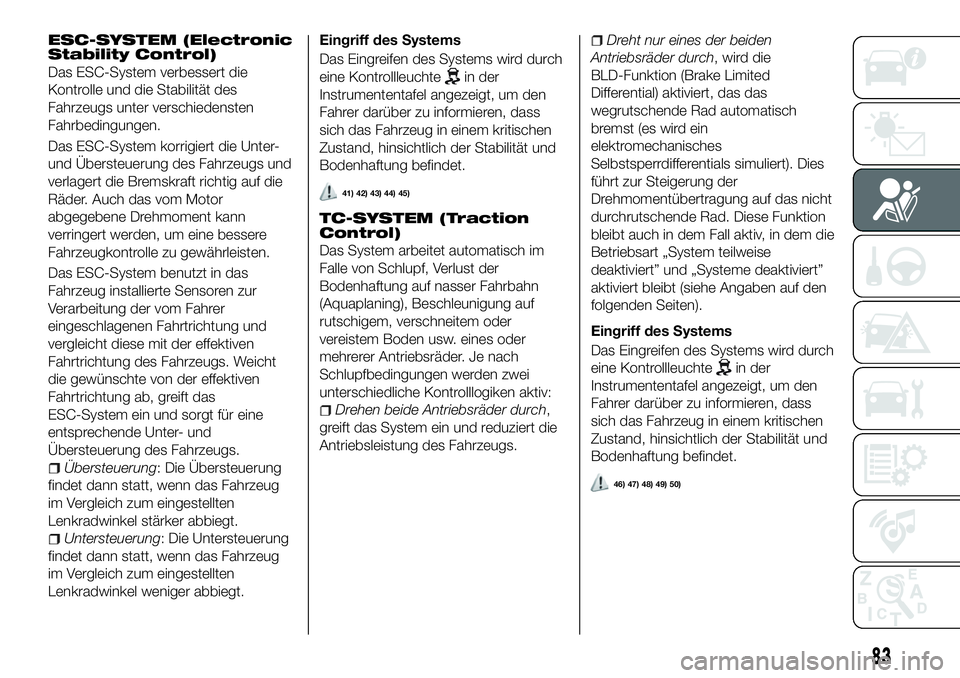

ESC-SYSTEM (Electronic
Stability Control)
Das ESC-System verbessert die
Kontrolle und die Stabilität des
Fahrzeugs unter verschiedensten
Fahrbedingungen.
Das ESC-System korrigiert die Unter-
und Übersteuerung des Fahrzeugs und
verlagert die Bremskraft richtig auf die
Räder. Auch das vom Motor
abgegebene Drehmoment kann
verringert werden, um eine bessere
Fahrzeugkontrolle zu gewährleisten.
Das ESC-System benutzt in das
Fahrzeug installierte Sensoren zur
Verarbeitung der vom Fahrer
eingeschlagenen Fahrtrichtung und
vergleicht diese mit der effektiven
Fahrtrichtung des Fahrzeugs. Weicht
die gewünschte von der effektiven
Fahrtrichtung ab, greift das
ESC-System ein und sorgt für eine
entsprechende Unter- und
Übersteuerung des Fahrzeugs.
Übersteuerung: Die Übersteuerung
findet dann statt, wenn das Fahrzeug
im Vergleich zum eingestellten
Lenkradwinkel stärker abbiegt.
Untersteuerung: Die Untersteuerung
findet dann statt, wenn das Fahrzeug
im Vergleich zum eingestellten
Lenkradwinkel weniger abbiegt. Eingriff des Systems
Das Eingreifen des Systems wird durch
eine Kontrollleuchte
in der
Instrumententafel angezeigt, um den
Fahrer darüber zu informieren, dass
sich das Fahrzeug in einem kritischen
Zustand, hinsichtlich der Stabilität und
Bodenhaftung befindet.
41) 42) 43) 44) 45)
TC-SYSTEM (Traction
Control)
Das System arbeitet automatisch im
Falle von Schlupf, Verlust der
Bodenhaftung auf nasser Fahrbahn
(Aquaplaning), Beschleunigung auf
rutschigem, verschneitem oder
vereistem Boden usw. eines oder
mehrerer Antriebsräder. Je nach
Schlupfbedingungen werden zwei
unterschiedliche Kontrolllogiken aktiv:
Drehen beide Antriebsräder durch,
greift das System ein und reduziert die
Antriebsleistung des Fahrzeugs.
Dreht nur eines der beiden
Antriebsräder durch, wird die
BLD-Funktion (Brake Limited
Differential) aktiviert, das das
wegrutschende Rad automatisch
bremst (es wird ein
elektromechanisches
Selbstsperrdifferentials simuliert). Dies
führt zur Steigerung der
Drehmomentübertragung auf das nicht
durchrutschende Rad. Diese Funktion
bleibt auch in dem Fall aktiv, in dem die
Betriebsart „System teilweise
deaktiviert” und „Systeme deaktiviert”
aktiviert bleibt (siehe Angaben auf den
folgenden Seiten).
Eingriff des Systems
Das Eingreifen des Systems wird durch
eine Kontrollleuchte
in der
Instrumententafel angezeigt, um den
Fahrer darüber zu informieren, dass
sich das Fahrzeug in einem kritischen
Zustand, hinsichtlich der Stabilität und
Bodenhaftung befindet.
46) 47) 48) 49) 50)
83

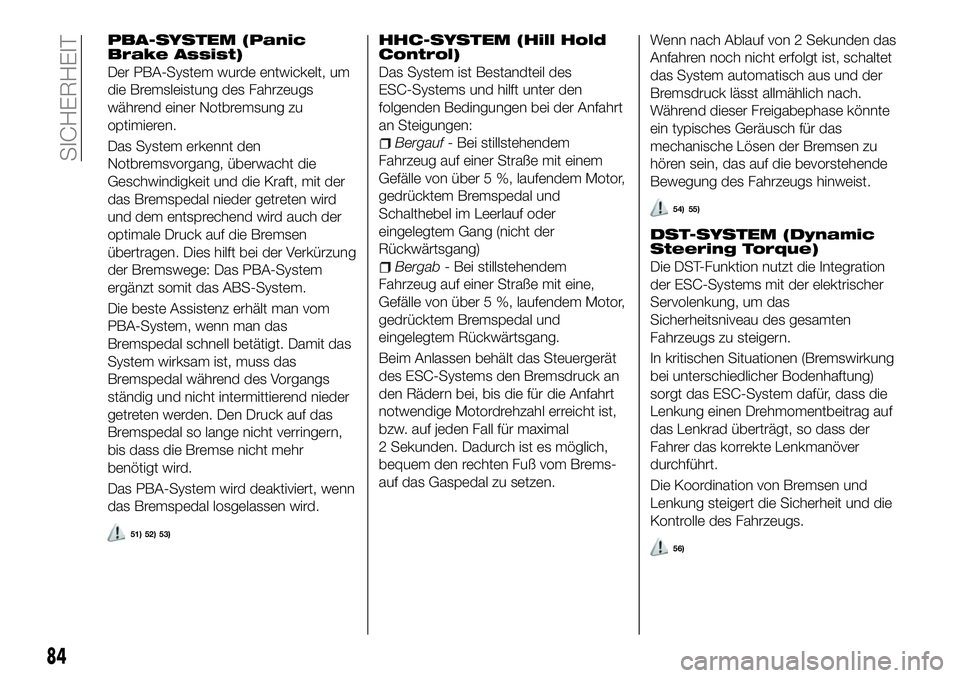

PBA-SYSTEM (Panic
Brake Assist)
Der PBA-System wurde entwickelt, um
die Bremsleistung des Fahrzeugs
während einer Notbremsung zu
optimieren.
Das System erkennt den
Notbremsvorgang, überwacht die
Geschwindigkeit und die Kraft, mit der
das Bremspedal nieder getreten wird
und dem entsprechend wird auch der
optimale Druck auf die Bremsen
übertragen. Dies hilft bei der Verkürzung
der Bremswege: Das PBA-System
ergänzt somit das ABS-System.
Die beste Assistenz erhält man vom
PBA-System, wenn man das
Bremspedal schnell betätigt. Damit das
System wirksam ist, muss das
Bremspedal während des Vorgangs
ständig und nicht intermittierend nieder
getreten werden. Den Druck auf das
Bremspedal so lange nicht verringern,
bis dass die Bremse nicht mehr
benötigt wird.
Das PBA-System wird deaktiviert, wenn
das Bremspedal losgelassen wird.
51) 52) 53)
HHC-SYSTEM (Hill Hold
Control)
Das System ist Bestandteil des
ESC-Systems und hilft unter den
folgenden Bedingungen bei der Anfahrt
an Steigungen:
Bergauf- Bei stillstehendem
Fahrzeug auf einer Straße mit einem
Gefälle von über 5 %, laufendem Motor,
gedrücktem Bremspedal und
Schalthebel im Leerlauf oder
eingelegtem Gang (nicht der
Rückwärtsgang)
Bergab - Bei stillstehendem
Fahrzeug auf einer Straße mit eine,
Gefälle von über 5 %, laufendem Motor,
gedrücktem Bremspedal und
eingelegtem Rückwärtsgang.
Beim Anlassen behält das Steuergerät
des ESC-Systems den Bremsdruck an
den Rädern bei, bis die für die Anfahrt
notwendige Motordrehzahl erreicht ist,
bzw. auf jeden Fall für maximal
2 Sekunden. Dadurch ist es möglich,
bequem den rechten Fuß vom Brems-
auf das Gaspedal zu setzen. Wenn nach Ablauf von 2 Sekunden das
Anfahren noch nicht erfolgt ist, schaltet
das System automatisch aus und der
Bremsdruck lässt allmählich nach.
Während dieser Freigabephase könnte
ein typisches Geräusch für das
mechanische Lösen der Bremsen zu
hören sein, das auf die bevorstehende
Bewegung des Fahrzeugs hinweist.
54) 55)
DST-SYSTEM (Dynamic
Steering Torque)
Die DST-Funktion nutzt die Integration
der ESC-Systems mit der elektrischer
Servolenkung, um das
Sicherheitsniveau des gesamten
Fahrzeugs zu steigern.
In kritischen Situationen (Bremswirkung
bei unterschiedlicher Bodenhaftung)
sorgt das ESC-System dafür, dass die
Lenkung einen Drehmomentbeitrag auf
das Lenkrad überträgt, so dass der
Fahrer das korrekte Lenkmanöver
durchführt.
Die Koordination von Bremsen und
Lenkung steigert die Sicherheit und die
Kontrolle des Fahrzeugs.
56)
84
SICHERHEIT

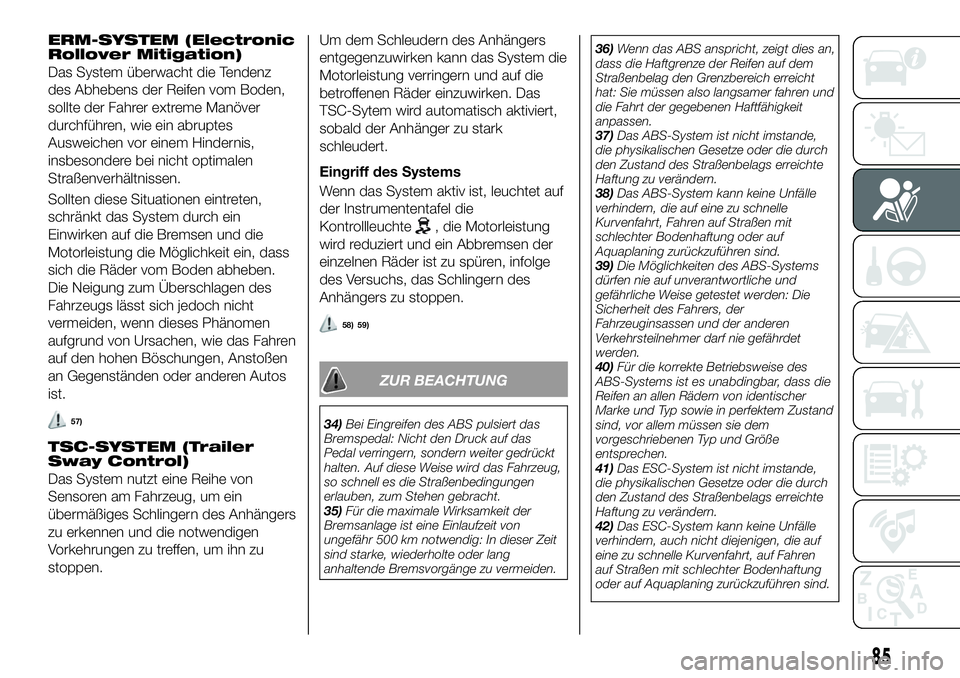

ERM-SYSTEM (Electronic
Rollover Mitigation)
Das System überwacht die Tendenz
des Abhebens der Reifen vom Boden,
sollte der Fahrer extreme Manöver
durchführen, wie ein abruptes
Ausweichen vor einem Hindernis,
insbesondere bei nicht optimalen
Straßenverhältnissen.
Sollten diese Situationen eintreten,
schränkt das System durch ein
Einwirken auf die Bremsen und die
Motorleistung die Möglichkeit ein, dass
sich die Räder vom Boden abheben.
Die Neigung zum Überschlagen des
Fahrzeugs lässt sich jedoch nicht
vermeiden, wenn dieses Phänomen
aufgrund von Ursachen, wie das Fahren
auf den hohen Böschungen, Anstoßen
an Gegenständen oder anderen Autos
ist.
57)
TSC-SYSTEM (Trailer
Sway Control)
Das System nutzt eine Reihe von
Sensoren am Fahrzeug, um ein
übermäßiges Schlingern des Anhängers
zu erkennen und die notwendigen
Vorkehrungen zu treffen, um ihn zu
stoppen.Um dem Schleudern des Anhängers
entgegenzuwirken kann das System die
Motorleistung verringern und auf die
betroffenen Räder einzuwirken. Das
TSC-Sytem wird automatisch aktiviert,
sobald der Anhänger zu stark
schleudert.
Eingriff des Systems
Wenn das System aktiv ist, leuchtet auf
der Instrumententafel die
Kontrollleuchte
, die Motorleistung
wird reduziert und ein Abbremsen der
einzelnen Räder ist zu spüren, infolge
des Versuchs, das Schlingern des
Anhängers zu stoppen.
58) 59)
ZUR BEACHTUNG
34) Bei Eingreifen des ABS pulsiert das
Bremspedal: Nicht den Druck auf das
Pedal verringern, sondern weiter gedrückt
halten. Auf diese Weise wird das Fahrzeug,
so schnell es die Straßenbedingungen
erlauben, zum Stehen gebracht.
35) Für die maximale Wirksamkeit der
Bremsanlage ist eine Einlaufzeit von
ungefähr 500 km notwendig: In dieser Zeit
sind starke, wiederholte oder lang
anhaltende Bremsvorgänge zu vermeiden. 36)
Wenn das ABS anspricht, zeigt dies an,
dass die Haftgrenze der Reifen auf dem
Straßenbelag den Grenzbereich erreicht
hat: Sie müssen also langsamer fahren und
die Fahrt der gegebenen Haftfähigkeit
anpassen.
37) Das ABS-System ist nicht imstande,
die physikalischen Gesetze oder die durch
den Zustand des Straßenbelags erreichte
Haftung zu verändern.
38) Das ABS-System kann keine Unfälle
verhindern, die auf eine zu schnelle
Kurvenfahrt, Fahren auf Straßen mit
schlechter Bodenhaftung oder auf
Aquaplaning zurückzuführen sind.
39) Die Möglichkeiten des ABS-Systems
dürfen nie auf unverantwortliche und
gefährliche Weise getestet werden: Die
Sicherheit des Fahrers, der
Fahrzeuginsassen und der anderen
Verkehrsteilnehmer darf nie gefährdet
werden.
40) Für die korrekte Betriebsweise des
ABS-Systems ist es unabdingbar, dass die
Reifen an allen Rädern von identischer
Marke und Typ sowie in perfektem Zustand
sind, vor allem müssen sie dem
vorgeschriebenen Typ und Größe
entsprechen.
41) Das ESC-System ist nicht imstande,
die physikalischen Gesetze oder die durch
den Zustand des Straßenbelags erreichte
Haftung zu verändern.
42) Das ESC-System kann keine Unfälle
verhindern, auch nicht diejenigen, die auf
eine zu schnelle Kurvenfahrt, auf Fahren
auf Straßen mit schlechter Bodenhaftung
oder auf Aquaplaning zurückzuführen sind.
85

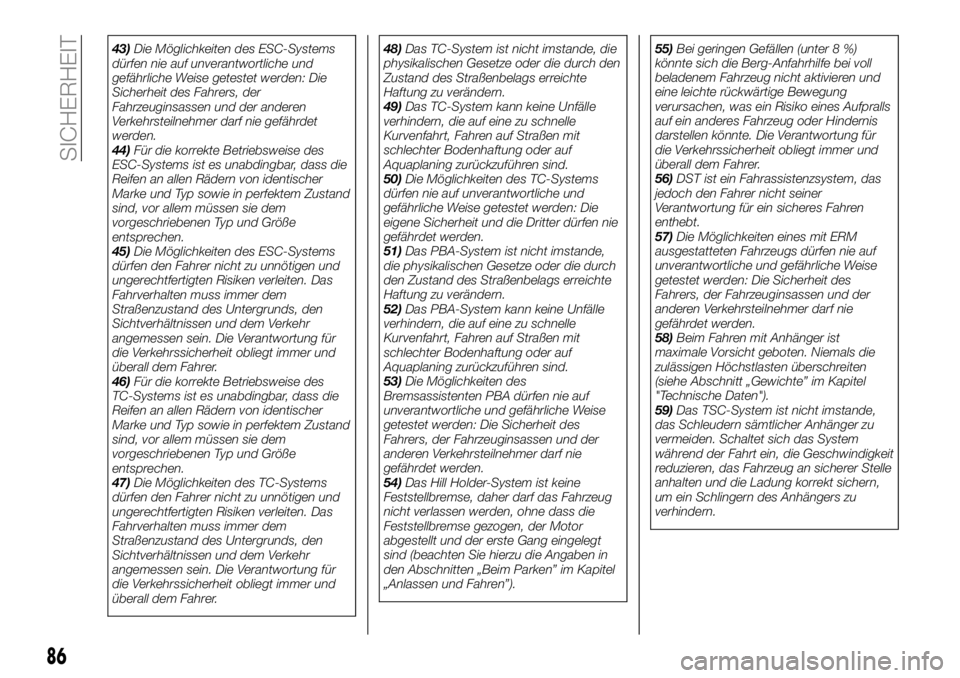

43)Die Möglichkeiten des ESC-Systems
dürfen nie auf unverantwortliche und
gefährliche Weise getestet werden: Die
Sicherheit des Fahrers, der
Fahrzeuginsassen und der anderen
Verkehrsteilnehmer darf nie gefährdet
werden.
44) Für die korrekte Betriebsweise des
ESC-Systems ist es unabdingbar, dass die
Reifen an allen Rädern von identischer
Marke und Typ sowie in perfektem Zustand
sind, vor allem müssen sie dem
vorgeschriebenen Typ und Größe
entsprechen.
45) Die Möglichkeiten des ESC-Systems
dürfen den Fahrer nicht zu unnötigen und
ungerechtfertigten Risiken verleiten. Das
Fahrverhalten muss immer dem
Straßenzustand des Untergrunds, den
Sichtverhältnissen und dem Verkehr
angemessen sein. Die Verantwortung für
die Verkehrssicherheit obliegt immer und
überall dem Fahrer.
46) Für die korrekte Betriebsweise des
TC-Systems ist es unabdingbar, dass die
Reifen an allen Rädern von identischer
Marke und Typ sowie in perfektem Zustand
sind, vor allem müssen sie dem
vorgeschriebenen Typ und Größe
entsprechen.
47) Die Möglichkeiten des TC-Systems
dürfen den Fahrer nicht zu unnötigen und
ungerechtfertigten Risiken verleiten. Das
Fahrverhalten muss immer dem
Straßenzustand des Untergrunds, den
Sichtverhältnissen und dem Verkehr
angemessen sein. Die Verantwortung für
die Verkehrssicherheit obliegt immer und
überall dem Fahrer. 48)
Das TC-System ist nicht imstande, die
physikalischen Gesetze oder die durch den
Zustand des Straßenbelags erreichte
Haftung zu verändern.
49) Das TC-System kann keine Unfälle
verhindern, die auf eine zu schnelle
Kurvenfahrt, Fahren auf Straßen mit
schlechter Bodenhaftung oder auf
Aquaplaning zurückzuführen sind.
50) Die Möglichkeiten des TC-Systems
dürfen nie auf unverantwortliche und
gefährliche Weise getestet werden: Die
eigene Sicherheit und die Dritter dürfen nie
gefährdet werden.
51) Das PBA-System ist nicht imstande,
die physikalischen Gesetze oder die durch
den Zustand des Straßenbelags erreichte
Haftung zu verändern.
52) Das PBA-System kann keine Unfälle
verhindern, die auf eine zu schnelle
Kurvenfahrt, Fahren auf Straßen mit
schlechter Bodenhaftung oder auf
Aquaplaning zurückzuführen sind.
53) Die Möglichkeiten des
Bremsassistenten PBA dürfen nie auf
unverantwortliche und gefährliche Weise
getestet werden: Die Sicherheit des
Fahrers, der Fahrzeuginsassen und der
anderen Verkehrsteilnehmer darf nie
gefährdet werden.
54) Das Hill Holder-System ist keine
Feststellbremse, daher darf das Fahrzeug
nicht verlassen werden, ohne dass die
Feststellbremse gezogen, der Motor
abgestellt und der erste Gang eingelegt
sind (beachten Sie hierzu die Angaben in
den Abschnitten „Beim Parken” im Kapitel
„Anlassen und Fahren”). 55)
Bei geringen Gefällen (unter 8 %)
könnte sich die Berg-Anfahrhilfe bei voll
beladenem Fahrzeug nicht aktivieren und
eine leichte rückwärtige Bewegung
verursachen, was ein Risiko eines Aufpralls
auf ein anderes Fahrzeug oder Hindernis
darstellen könnte. Die Verantwortung für
die Verkehrssicherheit obliegt immer und
überall dem Fahrer.
56) DST ist ein Fahrassistenzsystem, das
jedoch den Fahrer nicht seiner
Verantwortung für ein sicheres Fahren
enthebt.
57) Die Möglichkeiten eines mit ERM
ausgestatteten Fahrzeugs dürfen nie auf
unverantwortliche und gefährliche Weise
getestet werden: Die Sicherheit des
Fahrers, der Fahrzeuginsassen und der
anderen Verkehrsteilnehmer darf nie
gefährdet werden.
58) Beim Fahren mit Anhänger ist
maximale Vorsicht geboten. Niemals die
zulässigen Höchstlasten überschreiten
(siehe Abschnitt „Gewichte” im Kapitel
"Technische Daten").
59) Das TSC-System ist nicht imstande,
das Schleudern sämtlicher Anhänger zu
vermeiden. Schaltet sich das System
während der Fahrt ein, die Geschwindigkeit
reduzieren, das Fahrzeug an sicherer Stelle
anhalten und die Ladung korrekt sichern,
um ein Schlingern des Anhängers zu
verhindern.
86
SICHERHEIT

FAHRERASSISTENZ-
SYSTEME
Das Fahrzeug ist mit folgenden
Fahrerassistenzsysteme ausgestattet:
BSM (Blind Spot Monitor)
FBC (Full Brake Control);
iTPMS (indirect Tyre Pressure
Monitoring System).
Für den Betrieb der Systeme die
folgenden Seiten beachten.
BSA-SYSTEM (Blind-Spot
Assist)
Das Fahrzeug kann mit dem
BSA-System (Blind Spot Assist)
ausgestattet sein, das die toten Winkel
überwacht. Das BSA-System nutzt zwei
Radarsensoren, die sich in der hinteren
Stoßstange befinden (einer je Seite -
siehe Abb. 60 ), um eventuell
vorhandene Fahrzeuge (Autos, LKW,
Motorräder usw.) im toten Winkel des
hinteren, seitlichen Fahrzeugbereichs zu
erfassen. Das System warnt den Fahrer vor
Fahrzeugen im Erfassungsbereich,
indem auf der entsprechenden Seite,
die Leuchte am Außenspiegel Abb. 61,
zusammen mit einem Warnton
eingeschaltet wird.
Sobald der Zündschlüssel auf MAR
gedreht wird oder beim Anlassen des
Motors (Keyless-Versionen) leuchtet die
Kontrollleuchte auf und zeigt dem
Fahrer an, dass das System aktiv ist.
Sensoren
Die Sensoren werden aktiviert, wenn
bei einer höheren Geschwindigkeit als
10 km/h ein Vorwärtsgang, oder der
Rückwärtsgang eingelegt wird.
60F1B0093C
61F1B0094C
87

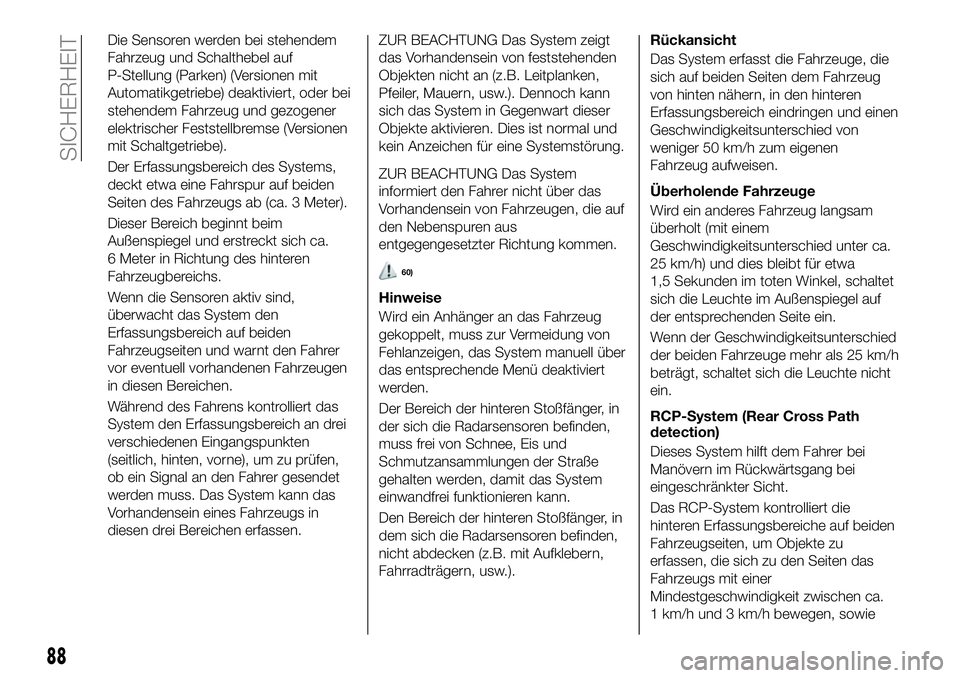

Die Sensoren werden bei stehendem
Fahrzeug und Schalthebel auf
P-Stellung (Parken) (Versionen mit
Automatikgetriebe) deaktiviert, oder bei
stehendem Fahrzeug und gezogener
elektrischer Feststellbremse (Versionen
mit Schaltgetriebe).
Der Erfassungsbereich des Systems,
deckt etwa eine Fahrspur auf beiden
Seiten des Fahrzeugs ab (ca. 3 Meter).
Dieser Bereich beginnt beim
Außenspiegel und erstreckt sich ca.
6 Meter in Richtung des hinteren
Fahrzeugbereichs.
Wenn die Sensoren aktiv sind,
überwacht das System den
Erfassungsbereich auf beiden
Fahrzeugseiten und warnt den Fahrer
vor eventuell vorhandenen Fahrzeugen
in diesen Bereichen.
Während des Fahrens kontrolliert das
System den Erfassungsbereich an drei
verschiedenen Eingangspunkten
(seitlich, hinten, vorne), um zu prüfen,
ob ein Signal an den Fahrer gesendet
werden muss. Das System kann das
Vorhandensein eines Fahrzeugs in
diesen drei Bereichen erfassen.ZUR BEACHTUNG Das System zeigt
das Vorhandensein von feststehenden
Objekten nicht an (z.B. Leitplanken,
Pfeiler, Mauern, usw.). Dennoch kann
sich das System in Gegenwart dieser
Objekte aktivieren. Dies ist normal und
kein Anzeichen für eine Systemstörung.
ZUR BEACHTUNG Das System
informiert den Fahrer nicht über das
Vorhandensein von Fahrzeugen, die auf
den Nebenspuren aus
entgegengesetzter Richtung kommen.
60)
Hinweise
Wird ein Anhänger an das Fahrzeug
gekoppelt, muss zur Vermeidung von
Fehlanzeigen, das System manuell über
das entsprechende Menü deaktiviert
werden.
Der Bereich der hinteren Stoßfänger, in
der sich die Radarsensoren befinden,
muss frei von Schnee, Eis und
Schmutzansammlungen der Straße
gehalten werden, damit das System
einwandfrei funktionieren kann.
Den Bereich der hinteren Stoßfänger, in
dem sich die Radarsensoren befinden,
nicht abdecken (z.B. mit Aufklebern,
Fahrradträgern, usw.).Rückansicht
Das System erfasst die Fahrzeuge, die
sich auf beiden Seiten dem Fahrzeug
von hinten nähern, in den hinteren
Erfassungsbereich eindringen und einen
Geschwindigkeitsunterschied von
weniger 50 km/h zum eigenen
Fahrzeug aufweisen.
Überholende Fahrzeuge
Wird ein anderes Fahrzeug langsam
überholt (mit einem
Geschwindigkeitsunterschied unter ca.
25 km/h) und dies bleibt für etwa
1,5 Sekunden im toten Winkel, schaltet
sich die Leuchte im Außenspiegel auf
der entsprechenden Seite ein.
Wenn der Geschwindigkeitsunterschied
der beiden Fahrzeuge mehr als 25 km/h
beträgt, schaltet sich die Leuchte nicht
ein.
RCP-System (Rear Cross Path
detection)
Dieses System hilft dem Fahrer bei
Manövern im Rückwärtsgang bei
eingeschränkter Sicht.
Das RCP-System kontrolliert die
hinteren Erfassungsbereiche auf beiden
Fahrzeugseiten, um Objekte zu
erfassen, die sich zu den Seiten das
Fahrzeugs mit einer
Mindestgeschwindigkeit zwischen ca.
1 km/h und 3 km/h bewegen, sowie
88
SICHERHEIT
