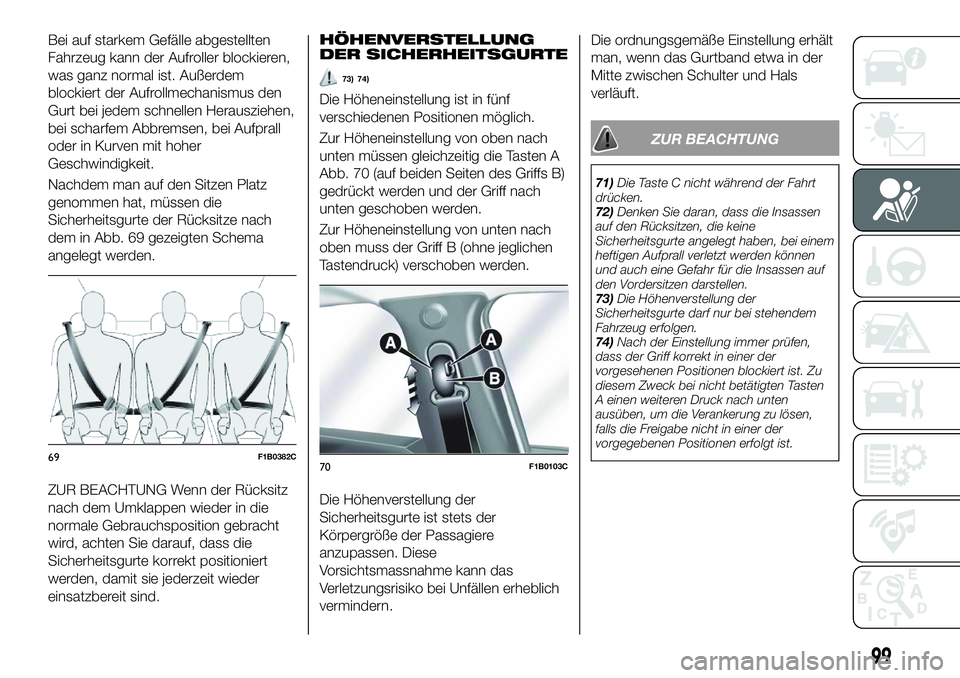

Bei auf starkem Gefälle abgestellten
Fahrzeug kann der Aufroller blockieren,
was ganz normal ist. Außerdem
blockiert der Aufrollmechanismus den
Gurt bei jedem schnellen Herausziehen,
bei scharfem Abbremsen, bei Aufprall
oder in Kurven mit hoher
Geschwindigkeit.
Nachdem man auf den Sitzen Platz
genommen hat, müssen die
Sicherheitsgurte der Rücksitze nach
dem in Abb. 69 gezeigten Schema
angelegt werden.
ZUR BEACHTUNG Wenn der Rücksitz
nach dem Umklappen wieder in die
normale Gebrauchsposition gebracht
wird, achten Sie darauf, dass die
Sicherheitsgurte korrekt positioniert
werden, damit sie jederzeit wieder
einsatzbereit sind.HÖHENVERSTELLUNG
DER SICHERHEITSGURTE
73) 74)
Die Höheneinstellung ist in fünf
verschiedenen Positionen möglich.
Zur Höheneinstellung von oben nach
unten müssen gleichzeitig die Tasten A
Abb. 70 (auf beiden Seiten des Griffs B)
gedrückt werden und der Griff nach
unten geschoben werden.
Zur Höheneinstellung von unten nach
oben muss der Griff B (ohne jeglichen
Tastendruck) verschoben werden.
Die Höhenverstellung der
Sicherheitsgurte ist stets der
Körpergröße der Passagiere
anzupassen. Diese
Vorsichtsmassnahme kann das
Verletzungsrisiko bei Unfällen erheblich
vermindern. Die ordnungsgemäße Einstellung erhält
man, wenn das Gurtband etwa in der
Mitte zwischen Schulter und Hals
verläuft.
ZUR BEACHTUNG
71)
Die Taste C nicht während der Fahrt
drücken.
72) Denken Sie daran, dass die Insassen
auf den Rücksitzen, die keine
Sicherheitsgurte angelegt haben, bei einem
heftigen Aufprall verletzt werden können
und auch eine Gefahr für die Insassen auf
den Vordersitzen darstellen.
73) Die Höhenverstellung der
Sicherheitsgurte darf nur bei stehendem
Fahrzeug erfolgen.
74) Nach der Einstellung immer prüfen,
dass der Griff korrekt in einer der
vorgesehenen Positionen blockiert ist. Zu
diesem Zweck bei nicht betätigten Tasten
A einen weiteren Druck nach unten
ausüben, um die Verankerung zu lösen,
falls die Freigabe nicht in einer der
vorgegebenen Positionen erfolgt ist.
69F1B0382C70F1B0103C
99

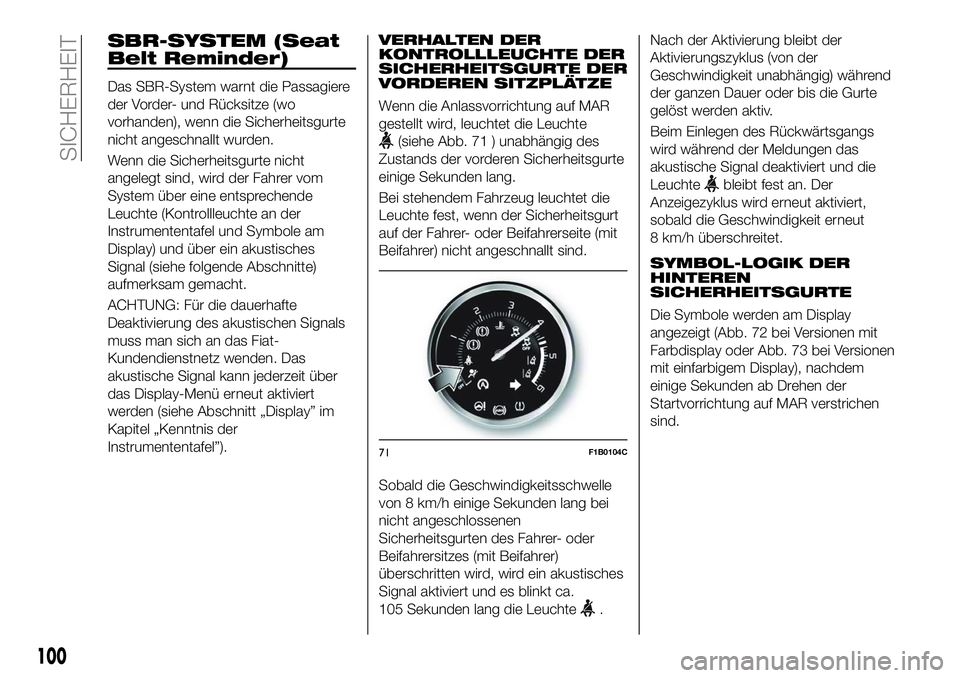

SBR-SYSTEM (Seat
Belt Reminder)
Das SBR-System warnt die Passagiere
der Vorder- und Rücksitze (wo
vorhanden), wenn die Sicherheitsgurte
nicht angeschnallt wurden.
Wenn die Sicherheitsgurte nicht
angelegt sind, wird der Fahrer vom
System über eine entsprechende
Leuchte (Kontrollleuchte an der
Instrumententafel und Symbole am
Display) und über ein akustisches
Signal (siehe folgende Abschnitte)
aufmerksam gemacht.
ACHTUNG: Für die dauerhafte
Deaktivierung des akustischen Signals
muss man sich an das Fiat-
Kundendienstnetz wenden. Das
akustische Signal kann jederzeit über
das Display-Menü erneut aktiviert
werden (siehe Abschnitt „Display” im
Kapitel „Kenntnis der
Instrumententafel”).
VERHALTEN DER
KONTROLLLEUCHTE DER
SICHERHEITSGURTE DER
VORDEREN SITZPLÄTZE
Wenn die Anlassvorrichtung auf MAR
gestellt wird, leuchtet die Leuchte
(siehe Abb. 71 ) unabhängig des
Zustands der vorderen Sicherheitsgurte
einige Sekunden lang.
Bei stehendem Fahrzeug leuchtet die
Leuchte fest, wenn der Sicherheitsgurt
auf der Fahrer- oder Beifahrerseite (mit
Beifahrer) nicht angeschnallt sind.
Sobald die Geschwindigkeitsschwelle
von 8 km/h einige Sekunden lang bei
nicht angeschlossenen
Sicherheitsgurten des Fahrer- oder
Beifahrersitzes (mit Beifahrer)
überschritten wird, wird ein akustisches
Signal aktiviert und es blinkt ca.
105 Sekunden lang die Leuchte
. Nach der Aktivierung bleibt der
Aktivierungszyklus (von der
Geschwindigkeit unabhängig) während
der ganzen Dauer oder bis die Gurte
gelöst werden aktiv.
Beim Einlegen des Rückwärtsgangs
wird während der Meldungen das
akustische Signal deaktiviert und die
Leuchte
bleibt fest an. Der
Anzeigezyklus wird erneut aktiviert,
sobald die Geschwindigkeit erneut
8 km/h überschreitet.
SYMBOL-LOGIK DER
HINTEREN
SICHERHEITSGURTE
Die Symbole werden am Display
angezeigt (Abb. 72 bei Versionen mit
Farbdisplay oder Abb. 73 bei Versionen
mit einfarbigem Display), nachdem
einige Sekunden ab Drehen der
Startvorrichtung auf MAR verstrichen
sind.
71F1B0104C
100
SICHERHEIT

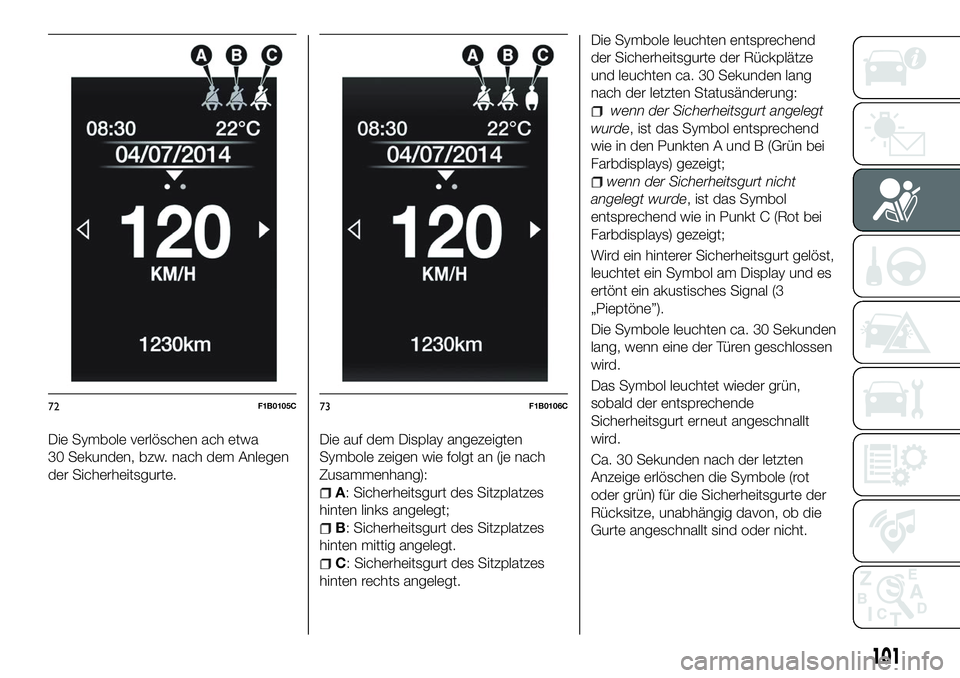

Die Symbole verlöschen ach etwa
30 Sekunden, bzw. nach dem Anlegen
der Sicherheitsgurte.Die auf dem Display angezeigten
Symbole zeigen wie folgt an (je nach
Zusammenhang):
A: Sicherheitsgurt des Sitzplatzes
hinten links angelegt;
B: Sicherheitsgurt des Sitzplatzes
hinten mittig angelegt.
C: Sicherheitsgurt des Sitzplatzes
hinten rechts angelegt. Die Symbole leuchten entsprechend
der Sicherheitsgurte der Rückplätze
und leuchten ca. 30 Sekunden lang
nach der letzten Statusänderung:
wenn der Sicherheitsgurt angelegt
wurde, ist das Symbol entsprechend
wie in den Punkten A und B (Grün bei
Farbdisplays) gezeigt;
wenn der Sicherheitsgurt nicht
angelegt wurde, ist das Symbol
entsprechend wie in Punkt C (Rot bei
Farbdisplays) gezeigt;
Wird ein hinterer Sicherheitsgurt gelöst,
leuchtet ein Symbol am Display und es
ertönt ein akustisches Signal (3
„Pieptöne”).
Die Symbole leuchten ca. 30 Sekunden
lang, wenn eine der Türen geschlossen
wird.
Das Symbol leuchtet wieder grün,
sobald der entsprechende
Sicherheitsgurt erneut angeschnallt
wird.
Ca. 30 Sekunden nach der letzten
Anzeige erlöschen die Symbole (rot
oder grün) für die Sicherheitsgurte der
Rücksitze, unabhängig davon, ob die
Gurte angeschnallt sind oder nicht.
72F1B0105C73F1B0106C
101

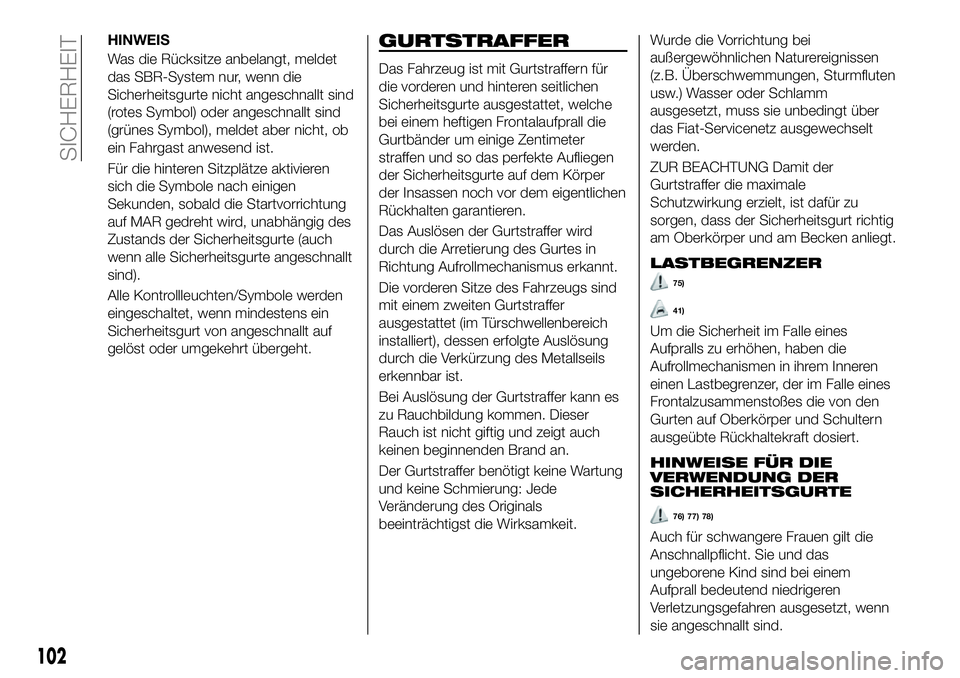

HINWEIS
Was die Rücksitze anbelangt, meldet
das SBR-System nur, wenn die
Sicherheitsgurte nicht angeschnallt sind
(rotes Symbol) oder angeschnallt sind
(grünes Symbol), meldet aber nicht, ob
ein Fahrgast anwesend ist.
Für die hinteren Sitzplätze aktivieren
sich die Symbole nach einigen
Sekunden, sobald die Startvorrichtung
auf MAR gedreht wird, unabhängig des
Zustands der Sicherheitsgurte (auch
wenn alle Sicherheitsgurte angeschnallt
sind).
Alle Kontrollleuchten/Symbole werden
eingeschaltet, wenn mindestens ein
Sicherheitsgurt von angeschnallt auf
gelöst oder umgekehrt übergeht.GURTSTRAFFER
Das Fahrzeug ist mit Gurtstraffern für
die vorderen und hinteren seitlichen
Sicherheitsgurte ausgestattet, welche
bei einem heftigen Frontalaufprall die
Gurtbänder um einige Zentimeter
straffen und so das perfekte Aufliegen
der Sicherheitsgurte auf dem Körper
der Insassen noch vor dem eigentlichen
Rückhalten garantieren.
Das Auslösen der Gurtstraffer wird
durch die Arretierung des Gurtes in
Richtung Aufrollmechanismus erkannt.
Die vorderen Sitze des Fahrzeugs sind
mit einem zweiten Gurtstraffer
ausgestattet (im Türschwellenbereich
installiert), dessen erfolgte Auslösung
durch die Verkürzung des Metallseils
erkennbar ist.
Bei Auslösung der Gurtstraffer kann es
zu Rauchbildung kommen. Dieser
Rauch ist nicht giftig und zeigt auch
keinen beginnenden Brand an.
Der Gurtstraffer benötigt keine Wartung
und keine Schmierung: Jede
Veränderung des Originals
beeinträchtigst die Wirksamkeit.Wurde die Vorrichtung bei
außergewöhnlichen Naturereignissen
(z.B. Überschwemmungen, Sturmfluten
usw.) Wasser oder Schlamm
ausgesetzt, muss sie unbedingt über
das Fiat-Servicenetz ausgewechselt
werden.
ZUR BEACHTUNG Damit der
Gurtstraffer die maximale
Schutzwirkung erzielt, ist dafür zu
sorgen, dass der Sicherheitsgurt richtig
am Oberkörper und am Becken anliegt.
LASTBEGRENZER
75)
41)
Um die Sicherheit im Falle eines
Aufpralls zu erhöhen, haben die
Aufrollmechanismen in ihrem Inneren
einen Lastbegrenzer, der im Falle eines
Frontalzusammenstoßes die von den
Gurten auf Oberkörper und Schultern
ausgeübte Rückhaltekraft dosiert.
HINWEISE FÜR DIE
VERWENDUNG DER
SICHERHEITSGURTE
76) 77) 78)
Auch für schwangere Frauen gilt die
Anschnallpflicht. Sie und das
ungeborene Kind sind bei einem
Aufprall bedeutend niedrigeren
Verletzungsgefahren ausgesetzt, wenn
sie angeschnallt sind.
102
SICHERHEIT

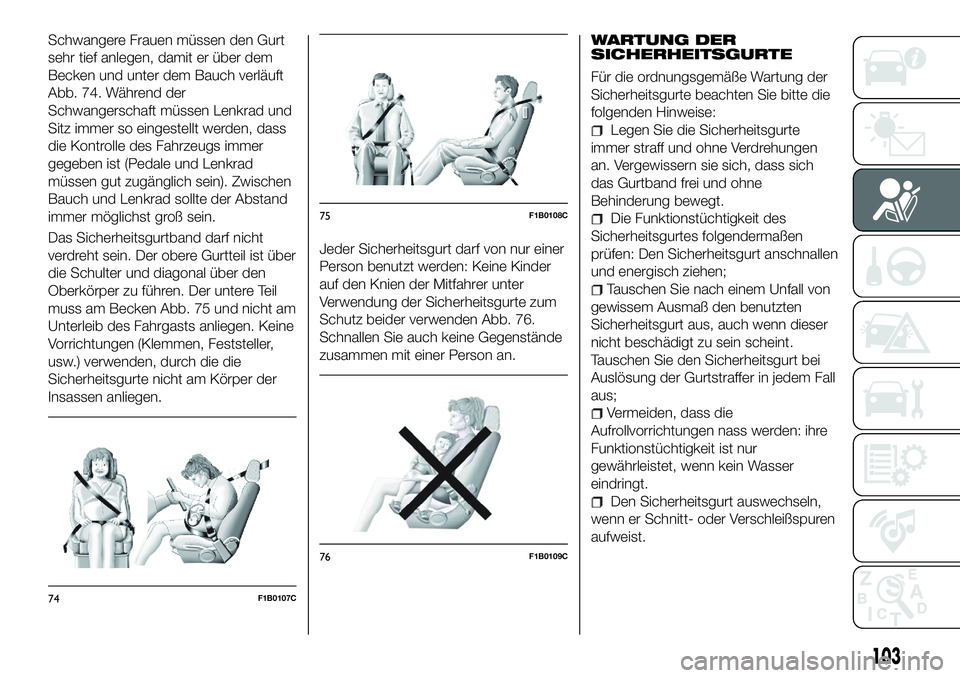

Schwangere Frauen müssen den Gurt
sehr tief anlegen, damit er über dem
Becken und unter dem Bauch verläuft
Abb. 74. Während der
Schwangerschaft müssen Lenkrad und
Sitz immer so eingestellt werden, dass
die Kontrolle des Fahrzeugs immer
gegeben ist (Pedale und Lenkrad
müssen gut zugänglich sein). Zwischen
Bauch und Lenkrad sollte der Abstand
immer möglichst groß sein.
Das Sicherheitsgurtband darf nicht
verdreht sein. Der obere Gurtteil ist über
die Schulter und diagonal über den
Oberkörper zu führen. Der untere Teil
muss am Becken Abb. 75 und nicht am
Unterleib des Fahrgasts anliegen. Keine
Vorrichtungen (Klemmen, Feststeller,
usw.) verwenden, durch die die
Sicherheitsgurte nicht am Körper der
Insassen anliegen.Jeder Sicherheitsgurt darf von nur einer
Person benutzt werden: Keine Kinder
auf den Knien der Mitfahrer unter
Verwendung der Sicherheitsgurte zum
Schutz beider verwenden Abb. 76.
Schnallen Sie auch keine Gegenstände
zusammen mit einer Person an.WARTUNG DER
SICHERHEITSGURTE
Für die ordnungsgemäße Wartung der
Sicherheitsgurte beachten Sie bitte die
folgenden Hinweise:
Legen Sie die Sicherheitsgurte
immer straff und ohne Verdrehungen
an. Vergewissern sie sich, dass sich
das Gurtband frei und ohne
Behinderung bewegt.
Die Funktionstüchtigkeit des
Sicherheitsgurtes folgendermaßen
prüfen: Den Sicherheitsgurt anschnallen
und energisch ziehen;
Tauschen Sie nach einem Unfall von
gewissem Ausmaß den benutzten
Sicherheitsgurt aus, auch wenn dieser
nicht beschädigt zu sein scheint.
Tauschen Sie den Sicherheitsgurt bei
Auslösung der Gurtstraffer in jedem Fall
aus;
Vermeiden, dass die
Aufrollvorrichtungen nass werden: ihre
Funktionstüchtigkeit ist nur
gewährleistet, wenn kein Wasser
eindringt.
Den Sicherheitsgurt auswechseln,
wenn er Schnitt- oder Verschleißspuren
aufweist.
74F1B0107C
75F1B0108C
76F1B0109C
103

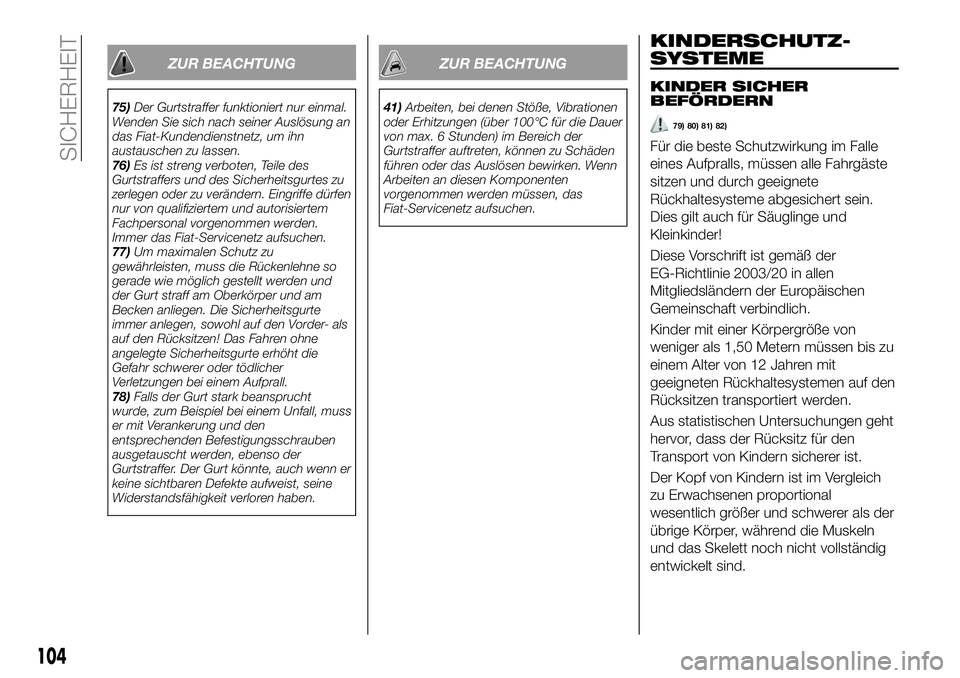

ZUR BEACHTUNG
75)Der Gurtstraffer funktioniert nur einmal.
Wenden Sie sich nach seiner Auslösung an
das Fiat-Kundendienstnetz, um ihn
austauschen zu lassen.
76) Es ist streng verboten, Teile des
Gurtstraffers und des Sicherheitsgurtes zu
zerlegen oder zu verändern. Eingriffe dürfen
nur von qualifiziertem und autorisiertem
Fachpersonal vorgenommen werden.
Immer das Fiat-Servicenetz aufsuchen.
77) Um maximalen Schutz zu
gewährleisten, muss die Rückenlehne so
gerade wie möglich gestellt werden und
der Gurt straff am Oberkörper und am
Becken anliegen. Die Sicherheitsgurte
immer anlegen, sowohl auf den Vorder- als
auf den Rücksitzen! Das Fahren ohne
angelegte Sicherheitsgurte erhöht die
Gefahr schwerer oder tödlicher
Verletzungen bei einem Aufprall.
78) Falls der Gurt stark beansprucht
wurde, zum Beispiel bei einem Unfall, muss
er mit Verankerung und den
entsprechenden Befestigungsschrauben
ausgetauscht werden, ebenso der
Gurtstraffer. Der Gurt könnte, auch wenn er
keine sichtbaren Defekte aufweist, seine
Widerstandsfähigkeit verloren haben.
ZUR BEACHTUNG
41) Arbeiten, bei denen Stöße, Vibrationen
oder Erhitzungen (über 100°C für die Dauer
von max. 6 Stunden) im Bereich der
Gurtstraffer auftreten, können zu Schäden
führen oder das Auslösen bewirken. Wenn
Arbeiten an diesen Komponenten
vorgenommen werden müssen, das
Fiat-Servicenetz aufsuchen.
KINDERSCHUTZ-
SYSTEME
KINDER SICHER
BEFÖRDERN
79) 80) 81) 82)
Für die beste Schutzwirkung im Falle
eines Aufpralls, müssen alle Fahrgäste
sitzen und durch geeignete
Rückhaltesysteme abgesichert sein.
Dies gilt auch für Säuglinge und
Kleinkinder!
Diese Vorschrift ist gemäß der
EG-Richtlinie 2003/20 in allen
Mitgliedsländern der Europäischen
Gemeinschaft verbindlich.
Kinder mit einer Körpergröße von
weniger als 1,50 Metern müssen bis zu
einem Alter von 12 Jahren mit
geeigneten Rückhaltesystemen auf den
Rücksitzen transportiert werden.
Aus statistischen Untersuchungen geht
hervor, dass der Rücksitz für den
Transport von Kindern sicherer ist.
Der Kopf von Kindern ist im Vergleich
zu Erwachsenen proportional
wesentlich größer und schwerer als der
übrige Körper, während die Muskeln
und das Skelett noch nicht vollständig
entwickelt sind.
104
SICHERHEIT

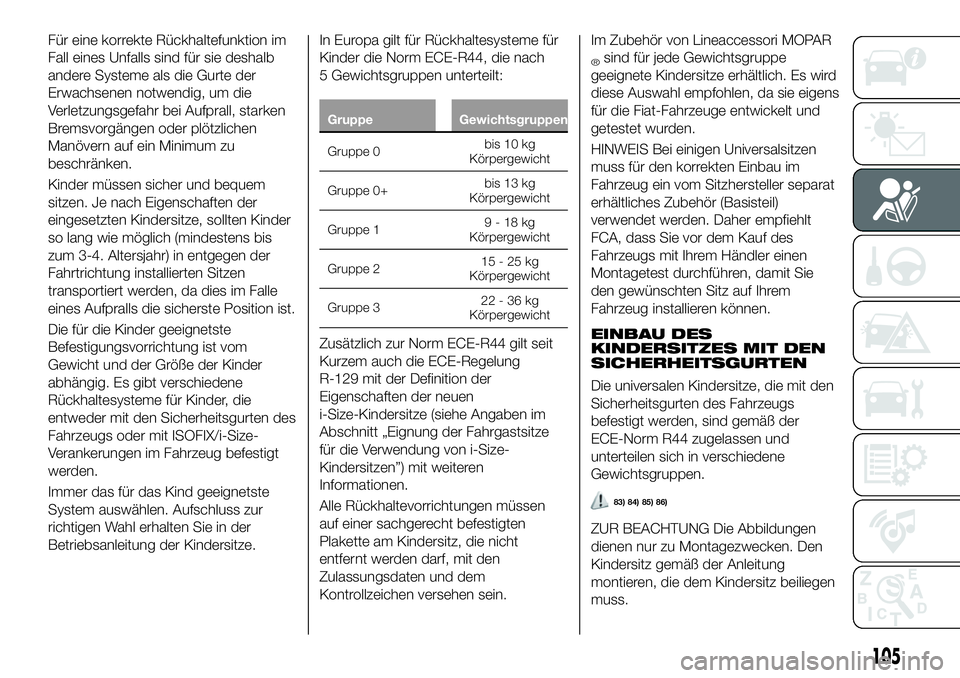

Für eine korrekte Rückhaltefunktion im
Fall eines Unfalls sind für sie deshalb
andere Systeme als die Gurte der
Erwachsenen notwendig, um die
Verletzungsgefahr bei Aufprall, starken
Bremsvorgängen oder plötzlichen
Manövern auf ein Minimum zu
beschränken.
Kinder müssen sicher und bequem
sitzen. Je nach Eigenschaften der
eingesetzten Kindersitze, sollten Kinder
so lang wie möglich (mindestens bis
zum 3-4. Altersjahr) in entgegen der
Fahrtrichtung installierten Sitzen
transportiert werden, da dies im Falle
eines Aufpralls die sicherste Position ist.
Die für die Kinder geeignetste
Befestigungsvorrichtung ist vom
Gewicht und der Größe der Kinder
abhängig. Es gibt verschiedene
Rückhaltesysteme für Kinder, die
entweder mit den Sicherheitsgurten des
Fahrzeugs oder mit ISOFIX/i-Size-
Verankerungen im Fahrzeug befestigt
werden.
Immer das für das Kind geeignetste
System auswählen. Aufschluss zur
richtigen Wahl erhalten Sie in der
Betriebsanleitung der Kindersitze.In Europa gilt für Rückhaltesysteme für
Kinder die Norm ECE-R44, die nach
5 Gewichtsgruppen unterteilt:
Gruppe
Gewichtsgruppen
Gruppe 0 bis
10 kg
Körpergewicht
Gruppe 0+ bis 13 kg
Körpergewicht
Gruppe 1 9-18kg
Körpergewicht
Gruppe 2 15-25kg
Körpergewicht
Gruppe 3 22-36kg
Körpergewicht
Zusätzlich zur Norm ECE-R44 gilt seit
Kurzem auch die ECE-Regelung
R-129 mit der Definition der
Eigenschaften der neuen
i-Size-Kindersitze (siehe Angaben im
Abschnitt „Eignung der Fahrgastsitze
für die Verwendung von i-Size-
Kindersitzen”) mit weiteren
Informationen.
Alle Rückhaltevorrichtungen müssen
auf einer sachgerecht befestigten
Plakette am Kindersitz, die nicht
entfernt werden darf, mit den
Zulassungsdaten und dem
Kontrollzeichen versehen sein. Im Zubehör von Lineaccessori MOPAR
®sind für jede Gewichtsgruppe
geeignete Kindersitze erhältlich. Es wird
diese Auswahl empfohlen, da sie eigens
für die Fiat-Fahrzeuge entwickelt und
getestet wurden.
HINWEIS Bei einigen Universalsitzen
muss für den korrekten Einbau im
Fahrzeug ein vom Sitzhersteller separat
erhältliches Zubehör (Basisteil)
verwendet werden. Daher empfiehlt
FCA, dass Sie vor dem Kauf des
Fahrzeugs mit Ihrem Händler einen
Montagetest durchführen, damit Sie
den gewünschten Sitz auf Ihrem
Fahrzeug installieren können.
EINBAU DES
KINDERSITZES MIT DEN
SICHERHEITSGURTEN
Die universalen Kindersitze, die mit den
Sicherheitsgurten des Fahrzeugs
befestigt werden, sind gemäß der
ECE-Norm R44 zugelassen und
unterteilen sich in verschiedene
Gewichtsgruppen.
83) 84) 85) 86)
ZUR BEACHTUNG Die Abbildungen
dienen nur zu Montagezwecken. Den
Kindersitz gemäß der Anleitung
montieren, die dem Kindersitz beiliegen
muss.
105

GRUPPE 0 und 0+
Kinder mit bis zu 13 kg Gewicht
müssen in einem nach hinten
ausgerichteten Kindersitz transportiert
werden, Abb. Abb. 77, die bei starken
Geschwindigkeitsverringerungen, dank
der Kopfabstützung, keine Belastungen
des Halses verursacht.
Der Kindersitz ist durch die
Sicherheitsgurte des Fahrzeugs
befestigt, wie in Abb. 77 angegeben,
und muss das Kind durch die
eingebauten Gurte zurückhalten.Gruppe 1
Wiegt das Kind zwischen 9 und 18 kg,
kann es mit dem Gesicht nach vorne
Abb. 78 transportiert werden.
Gruppe 2
Kinder mit einem Körpergewicht
zwischen 15 und 25 kg können direkt
durch die Sicherheitsgurte des
Fahrzeugs gehalten werden Abb. 79.
Die Kindersitze haben hier nur noch die
Funktion, die Kinder in die richtige
Position für die Sicherheitsgurte zu
bringen, damit der diagonale
Gurtverlauf am Oberkörper und nicht
am Hals erfolgt, während das horizontal
verlaufende Gurtband am Becken und
nicht am Bauch des Kindes anliegt.
Gruppe 3
Für Kinder mit 22 bis 36 kg
Körpergewicht gibt es spezielle
Haltevorrichtungen, die das korrekte
Anlegen der Sicherheitsgurte
ermöglichen.
Die Abb. 80 zeigt ein Beispiel für die
korrekte Positionierung des Kindes auf
dem Rücksitz.
Bei einer Körpergröße über 1,50 m
können Kinder wie Erwachsene
angegurtet werden.
77F1B0110C
78F1B0111C
79F1B0112C
80F1B0113C
106
SICHERHEIT

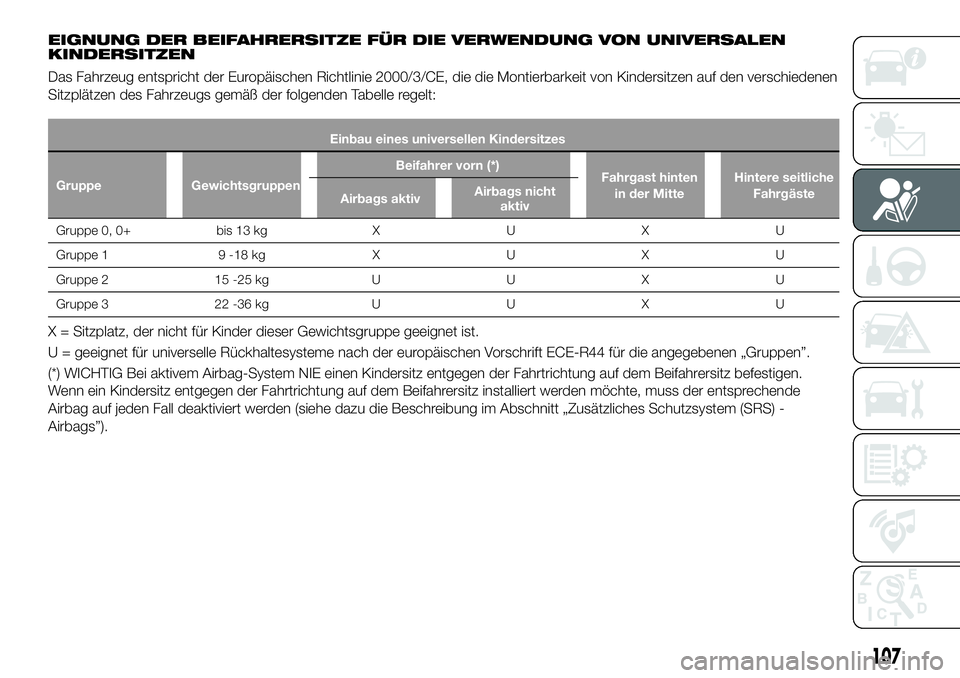

EIGNUNG DER BEIFAHRERSITZE FÜR DIE VERWENDUNG VON UNIVERSALEN
KINDERSITZEN
Das Fahrzeug entspricht der Europäischen Richtlinie 2000/3/CE, die die Montierbarkeit von Kindersitzen auf den verschiedenen
Sitzplätzen des Fahrzeugs gemäß der folgenden Tabelle regelt:
Einbau eines universellen Kindersitzes
Gruppe Gewichtsgruppen Beifahrer vorn (*)
Fahrgast hinten
in der Mitte Hintere seitliche
Fahrgäste
Airbags aktiv Airbags nicht
aktiv
Gruppe 0, 0+ bis 13 kgXU XU
Gruppe
1 9 -18 kg XU XU
Gruppe 2 15 -25 kgUU XU
Gruppe 3 22 -36 kgUU XU
X = Sitzplatz, der nicht für Kinder dieser Gewichtsgruppe geeignet ist.
U = geeignet für universelle Rückhaltesysteme nach der europäischen Vorschrift ECE-R44 für die angegebenen „Gruppen”.
(*) WICHTIG Bei aktivem Airbag-System NIE einen Kindersitz entgegen der Fahrtrichtung auf dem Beifahrersitz befestigen.
Wenn ein Kindersitz entgegen der Fahrtrichtung auf dem Beifahrersitz installiert werden möchte, muss der entsprechende
Airbag auf jeden Fall deaktiviert werden (siehe dazu die Beschreibung im Abschnitt „Zusätzliches Schutzsystem (SRS) -
Airbags”).
107

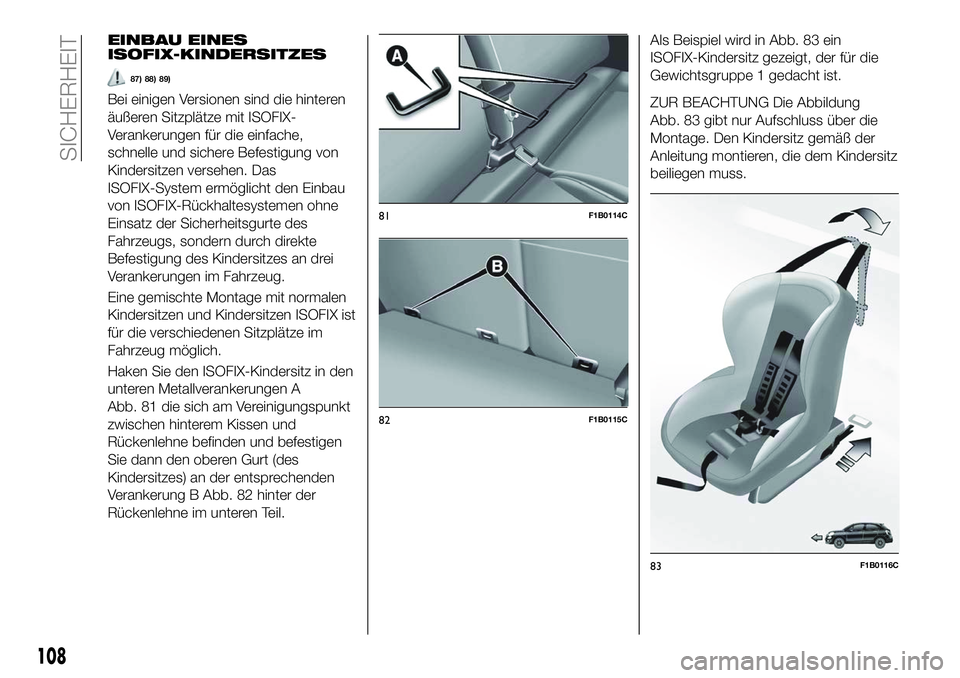

EINBAU EINES
ISOFIX-KINDERSITZES
87) 88) 89)
Bei einigen Versionen sind die hinteren
äußeren Sitzplätze mit ISOFIX-
Verankerungen für die einfache,
schnelle und sichere Befestigung von
Kindersitzen versehen. Das
ISOFIX-System ermöglicht den Einbau
von ISOFIX-Rückhaltesystemen ohne
Einsatz der Sicherheitsgurte des
Fahrzeugs, sondern durch direkte
Befestigung des Kindersitzes an drei
Verankerungen im Fahrzeug.
Eine gemischte Montage mit normalen
Kindersitzen und Kindersitzen ISOFIX ist
für die verschiedenen Sitzplätze im
Fahrzeug möglich.
Haken Sie den ISOFIX-Kindersitz in den
unteren Metallverankerungen A
Abb. 81 die sich am Vereinigungspunkt
zwischen hinterem Kissen und
Rückenlehne befinden und befestigen
Sie dann den oberen Gurt (des
Kindersitzes) an der entsprechenden
Verankerung B Abb. 82 hinter der
Rückenlehne im unteren Teil.Als Beispiel wird in Abb. 83 ein
ISOFIX-Kindersitz gezeigt, der für die
Gewichtsgruppe 1 gedacht ist.ZUR BEACHTUNG Die Abbildung
Abb. 83 gibt nur Aufschluss über die
Montage. Den Kindersitz gemäß der
Anleitung montieren, die dem Kindersitz
beiliegen muss.
81F1B0114C
82F1B0115C
83F1B0116C
108
SICHERHEIT
