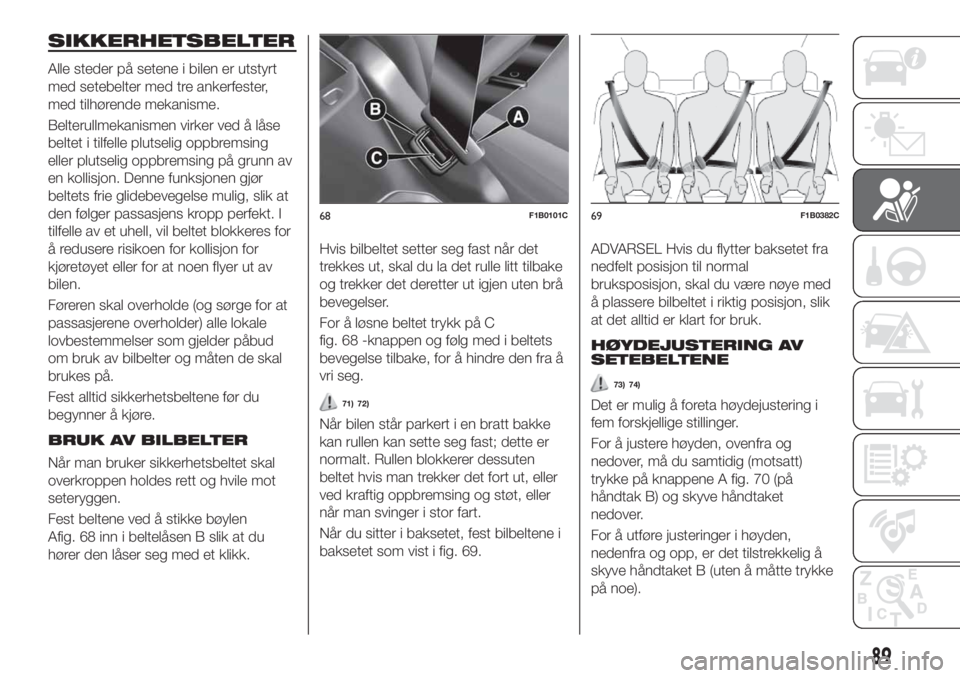

SIKKERHETSBELTER
Alle steder på setene i bilen er utstyrt
med setebelter med tre ankerfester,
med tilhørende mekanisme.
Belterullmekanismen virker ved å låse
beltet i tilfelle plutselig oppbremsing
eller plutselig oppbremsing på grunn av
en kollisjon. Denne funksjonen gjør
beltets frie glidebevegelse mulig, slik at
den følger passasjens kropp perfekt. I
tilfelle av et uhell, vil beltet blokkeres for
å redusere risikoen for kollisjon for
kjøretøyet eller for at noen flyer ut av
bilen.
Føreren skal overholde (og sørge for at
passasjerene overholder) alle lokale
lovbestemmelser som gjelder påbud
om bruk av bilbelter og måten de skal
brukes på.
Fest alltid sikkerhetsbeltene før du
begynner å kjøre.
BRUK AV BILBELTER
Når man bruker sikkerhetsbeltet skal
overkroppen holdes rett og hvile mot
seteryggen.
Fest beltene ved å stikke bøylen
Afig. 68 inn i beltelåsen B slik at du
hører den låser seg med et klikk.Hvis bilbeltet setter seg fast når det
trekkes ut, skal du la det rulle litt tilbake
og trekker det deretter ut igjen uten brå
bevegelser.
For å løsne beltet trykk på C
fig. 68 -knappen og følg med i beltets
bevegelse tilbake, for å hindre den fra å
vri seg.
71) 72)
Når bilen står parkert i en bratt bakke
kan rullen kan sette seg fast; dette er
normalt. Rullen blokkerer dessuten
beltet hvis man trekker det fort ut, eller
ved kraftig oppbremsing og støt, eller
når man svinger i stor fart.
Når du sitter i baksetet, fest bilbeltene i
baksetet som vist i fig. 69.
ADVARSEL Hvis du flytter baksetet fra
nedfelt posisjon til normal
bruksposisjon, skal du være nøye med
å plassere bilbeltet i riktig posisjon, slik
at det alltid er klart for bruk.
HØYDEJUSTERING AV
SETEBELTENE
73) 74)
Det er mulig å foreta høydejustering i
fem forskjellige stillinger.
For å justere høyden, ovenfra og
nedover, må du samtidig (motsatt)
trykke på knappene A fig. 70 (på
håndtak B) og skyve håndtaket
nedover.
For å utføre justeringer i høyden,
nedenfra og opp, er det tilstrekkelig å
skyve håndtaket B (uten å måtte trykke
på noe).
68F1B0101C69F1B0382C
89

Du må alltid justere høyden på
setebeltet for å passe passasjerenes
kroppsstørrelse: denne forholdsregelen
kan betydelig redusere risikoen for
skader i hendelse av en kollisjon.
Riktig justering oppnås når bilbeltet
passerer halvveis mellom enden av
skulderen og halsen.
FORSIKTIG
71)Trykk ikke på knappen C når bilen er i
bevegelse.
72)Husk at ved kraftig sammenstøt utgjør
passasjerene som sitter i baksetet og en
alvorlig risiko for seg selv og for
passasjerene i forsetet dersom de ikke
fester sikkerhetsbeltene.
73)Høydejustering av setebeltene bør
utføres når bilen står stille.74)Etter høydejusteringen, sjekk alltid at
håndtaket er låst på én av de utpekte
posisjonene. Dette, sammen med knapp A
som du slipper opp, gir ytterligere trykk
nedover slik at forankringsanordningen kan
klikke på plass når du slipper knappen i en
annen posisjon enn de innstilte
posisjonene.
SBR-SYSTEM (Seat
Belt Reminder)
SBR-systemet advarer passasjerene
foran og bak (hvis noen) om at bilbeltet
ikke er festet.
Systemet signalerer at bilbeltet ikke er
festet ved hjelp av visuelle signaler
(varsellampen på instrumentpanelet og
symboler på skjermen) og ved et signal
(se det som er beskrevet i følgende
avsnitt).
MERK Hvis du vil deaktivere
signalhornet permanent kontakt Fiats
servicenett. Du kan når som helst
reaktivere larmen den akustiske
enheten fra menyen på displayet (se
beskrivelsen i avsnittet "Display" i
kapittelet "Bli kjent med
instrumentpanelet".
HVORDAN
VARSELLAMPENE FOR
SETEBELTENE I
FORSETET FUNGERER
Når tenningsbryteren flyttes til MAR,
kommer varsellampen
(se fig. 71 ) på
i noen sekunder, uansett de fremre
setebeltenes tilstand.
Når bilen står stille lyser varsellampen
med ett fast lys hvis bilbeltet på
førersiden eller passasjersiden er løsnet
(med en passasjer sittende på setet).
70F1B0103C
90
SIKKERHET

Så snart du overskrider terskelen på
8 km/t i noen få sekunder, med ikke
fastspent bilbelte på førersiden eller
passasjersiden (med passasjeren
sittende på sete), aktiveres en akustisk
signal i forbindelse med at varsellampen
blinker i omkring 105 sekunder.
Når den er utløst, forblir denne syklusen
med meldinger aktiv for hele dens
varighet (uavhengig av hastigheten på
bilen) eller inntil sikkerhetsbeltene er
festet.
Når bilen settes i revers, under syklusen
med advarsler, deaktiveres det
akustiske signalet og indikatoren
lyser stadig. Signaleringene vil bli
reaktivert så snart hastigheten stiger
over 8 km/t.
HVORDAN
VARSELLAMPENE FOR
SETEBELTENE I
BAKSETET FUNGERER
Ikonene vises på displayet
(fig. 72 versjoner med fargedisplay eller
fig. 73 versjoner med ensfarget skjerm)
noen sekunder etter at tenningsbryteren
er flyttet til MAR.Ikonene blir slått av omtrent
30 sekunder etter sin aktivering eller
som et resultat av at bilbeltene blir
festet.
Ikonene som blir vist på displayet
(avhengig av hver situasjon):
A: bilbeltet er ikke festet, venstre
baksete.
B: bilbeltet er ikke festet, midtre
baksete.
71F1B0104C
72F1B0105C
73F1B0106C
91

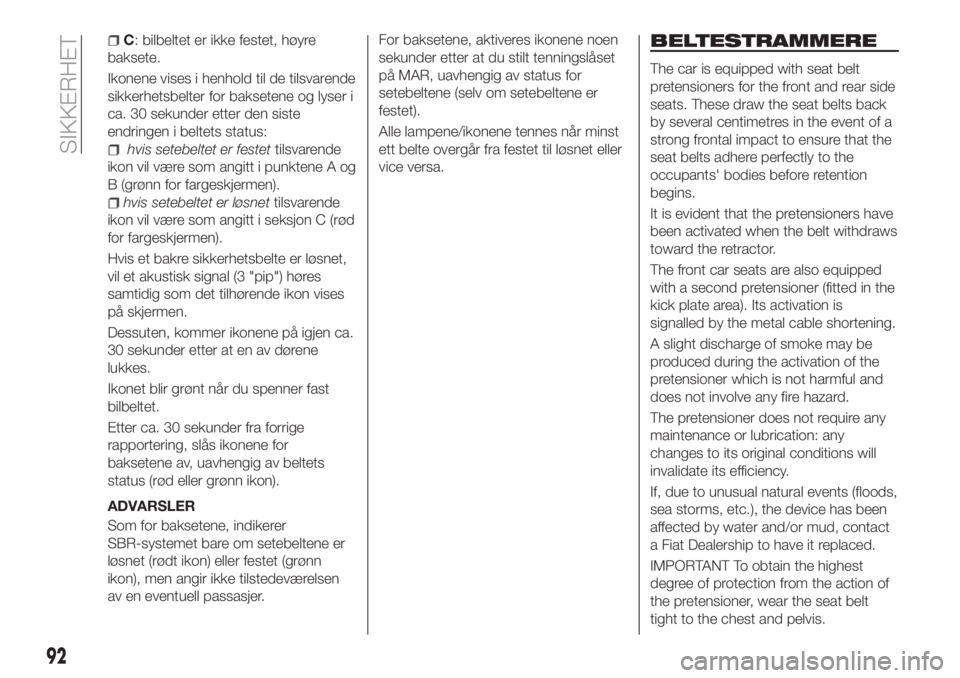

C: bilbeltet er ikke festet, høyre
baksete.
Ikonene vises i henhold til de tilsvarende
sikkerhetsbelter for baksetene og lyser i
ca. 30 sekunder etter den siste
endringen i beltets status:
hvis setebeltet er festettilsvarende
ikon vil være som angitt i punktene A og
B (grønn for fargeskjermen).
hvis setebeltet er løsnettilsvarende
ikon vil være som angitt i seksjon C (rød
for fargeskjermen).
Hvis et bakre sikkerhetsbelte er løsnet,
vil et akustisk signal (3 "pip") høres
samtidig som det tilhørende ikon vises
på skjermen.
Dessuten, kommer ikonene på igjen ca.
30 sekunder etter at en av dørene
lukkes.
Ikonet blir grønt når du spenner fast
bilbeltet.
Etter ca. 30 sekunder fra forrige
rapportering, slås ikonene for
baksetene av, uavhengig av beltets
status (rød eller grønn ikon).
ADVARSLER
Som for baksetene, indikerer
SBR-systemet bare om setebeltene er
løsnet (rødt ikon) eller festet (grønn
ikon), men angir ikke tilstedeværelsen
av en eventuell passasjer.For baksetene, aktiveres ikonene noen
sekunder etter at du stilt tenningslåset
på MAR, uavhengig av status for
setebeltene (selv om setebeltene er
festet).
Alle lampene/ikonene tennes når minst
ett belte overgår fra festet til løsnet eller
vice versa.
BELTESTRAMMERE
The car is equipped with seat belt
pretensioners for the front and rear side
seats. These draw the seat belts back
by several centimetres in the event of a
strong frontal impact to ensure that the
seat belts adhere perfectly to the
occupants' bodies before retention
begins.
It is evident that the pretensioners have
been activated when the belt withdraws
toward the retractor.
The front car seats are also equipped
with a second pretensioner (fitted in the
kick plate area). Its activation is
signalled by the metal cable shortening.
A slight discharge of smoke may be
produced during the activation of the
pretensioner which is not harmful and
does not involve any fire hazard.
The pretensioner does not require any
maintenance or lubrication: any
changes to its original conditions will
invalidate its efficiency.
If, due to unusual natural events (floods,
sea storms, etc.), the device has been
affected by water and/or mud, contact
a Fiat Dealership to have it replaced.
IMPORTANT To obtain the highest
degree of protection from the action of
the pretensioner, wear the seat belt
tight to the chest and pelvis.
92
SIKKERHET

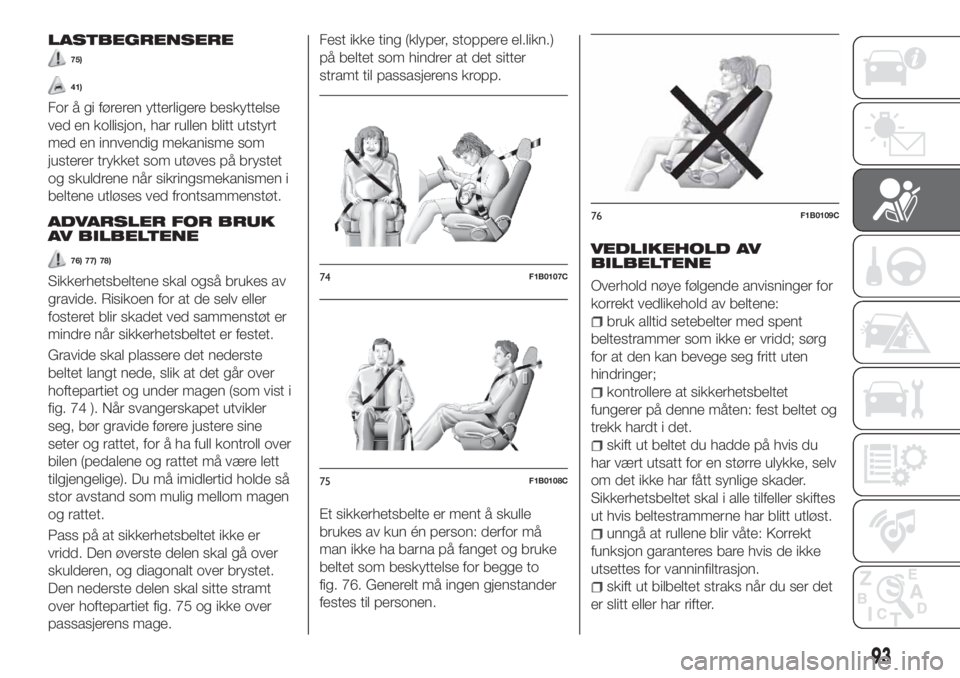

LASTBEGRENSERE
75)
41)
For å gi føreren ytterligere beskyttelse
ved en kollisjon, har rullen blitt utstyrt
med en innvendig mekanisme som
justerer trykket som utøves på brystet
og skuldrene når sikringsmekanismen i
beltene utløses ved frontsammenstøt.
ADVARSLER FOR BRUK
AV BILBELTENE
76) 77) 78)
Sikkerhetsbeltene skal også brukes av
gravide. Risikoen for at de selv eller
fosteret blir skadet ved sammenstøt er
mindre når sikkerhetsbeltet er festet.
Gravide skal plassere det nederste
beltet langt nede, slik at det går over
hoftepartiet og under magen (som vist i
fig. 74 ). Når svangerskapet utvikler
seg, bør gravide førere justere sine
seter og rattet, for å ha full kontroll over
bilen (pedalene og rattet må være lett
tilgjengelige). Du må imidlertid holde så
stor avstand som mulig mellom magen
og rattet.
Pass på at sikkerhetsbeltet ikke er
vridd. Den øverste delen skal gå over
skulderen, og diagonalt over brystet.
Den nederste delen skal sitte stramt
over hoftepartiet fig. 75 og ikke over
passasjerens mage.Fest ikke ting (klyper, stoppere el.likn.)
på beltet som hindrer at det sitter
stramt til passasjerens kropp.
Et sikkerhetsbelte er ment å skulle
brukes av kun én person: derfor må
man ikke ha barna på fanget og bruke
beltet som beskyttelse for begge to
fig. 76. Generelt må ingen gjenstander
festes til personen.
VEDLIKEHOLD AV
BILBELTENE
Overhold nøye følgende anvisninger for
korrekt vedlikehold av beltene:
bruk alltid setebelter med spent
beltestrammer som ikke er vridd; sørg
for at den kan bevege seg fritt uten
hindringer;
kontrollere at sikkerhetsbeltet
fungerer på denne måten: fest beltet og
trekk hardt i det.
skift ut beltet du hadde på hvis du
har vært utsatt for en større ulykke, selv
om det ikke har fått synlige skader.
Sikkerhetsbeltet skal i alle tilfeller skiftes
ut hvis beltestrammerne har blitt utløst.
unngå at rullene blir våte: Korrekt
funksjon garanteres bare hvis de ikke
utsettes for vanninfiltrasjon.
skift ut bilbeltet straks når du ser det
er slitt eller har rifter.
74F1B0107C
75F1B0108C
76F1B0109C
93

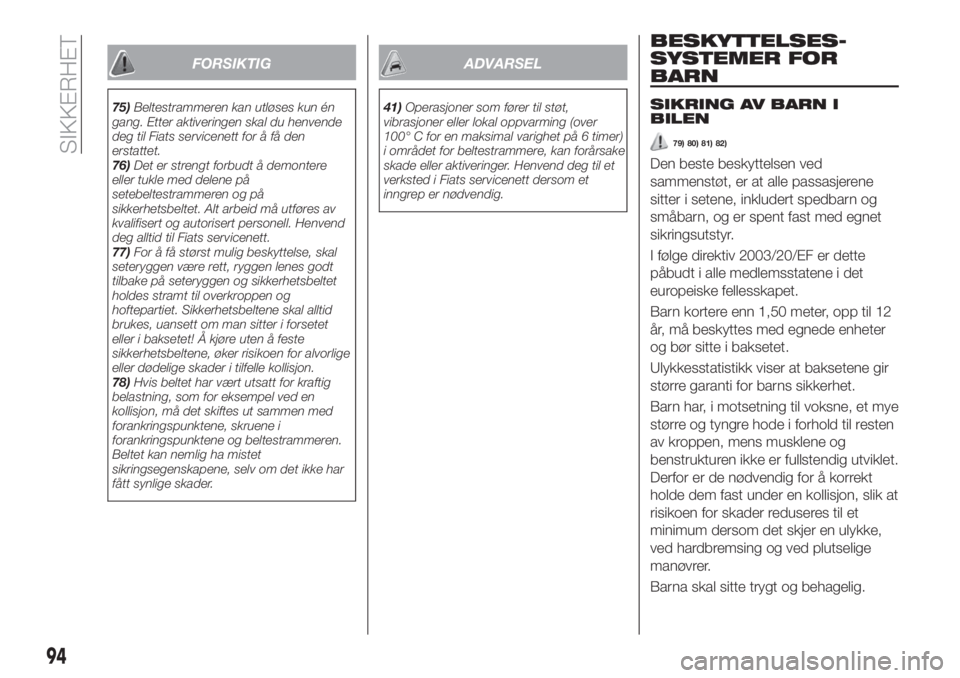

FORSIKTIG
75)Beltestrammeren kan utløses kun én
gang. Etter aktiveringen skal du henvende
deg til Fiats servicenett for å få den
erstattet.
76)Det er strengt forbudt å demontere
eller tukle med delene på
setebeltestrammeren og på
sikkerhetsbeltet. Alt arbeid må utføres av
kvalifisert og autorisert personell. Henvend
deg alltid til Fiats servicenett.
77)For å få størst mulig beskyttelse, skal
seteryggen være rett, ryggen lenes godt
tilbake på seteryggen og sikkerhetsbeltet
holdes stramt til overkroppen og
hoftepartiet. Sikkerhetsbeltene skal alltid
brukes, uansett om man sitter i forsetet
eller i baksetet! Å kjøre uten å feste
sikkerhetsbeltene, øker risikoen for alvorlige
eller dødelige skader i tilfelle kollisjon.
78)Hvis beltet har vært utsatt for kraftig
belastning, som for eksempel ved en
kollisjon, må det skiftes ut sammen med
forankringspunktene, skruene i
forankringspunktene og beltestrammeren.
Beltet kan nemlig ha mistet
sikringsegenskapene, selv om det ikke har
fått synlige skader.
ADVARSEL
41)Operasjoner som fører til støt,
vibrasjoner eller lokal oppvarming (over
100° C for en maksimal varighet på 6 timer)
i området for beltestrammere, kan forårsake
skade eller aktiveringer. Henvend deg til et
verksted i Fiats servicenett dersom et
inngrep er nødvendig.
BESKYTTELSES-
SYSTEMER FOR
BARN
SIKRING AV BARN I
BILEN
79) 80) 81) 82)
Den beste beskyttelsen ved
sammenstøt, er at alle passasjerene
sitter i setene, inkludert spedbarn og
småbarn, og er spent fast med egnet
sikringsutstyr.
I følge direktiv 2003/20/EF er dette
påbudt i alle medlemsstatene i det
europeiske fellesskapet.
Barn kortere enn 1,50 meter, opp til 12
år, må beskyttes med egnede enheter
og bør sitte i baksetet.
Ulykkesstatistikk viser at baksetene gir
større garanti for barns sikkerhet.
Barn har, i motsetning til voksne, et mye
større og tyngre hode i forhold til resten
av kroppen, mens musklene og
benstrukturen ikke er fullstendig utviklet.
Derfor er de nødvendig for å korrekt
holde dem fast under en kollisjon, slik at
risikoen for skader reduseres til et
minimum dersom det skjer en ulykke,
ved hardbremsing og ved plutselige
manøvrer.
Barna skal sitte trygt og behagelig.
94
SIKKERHET

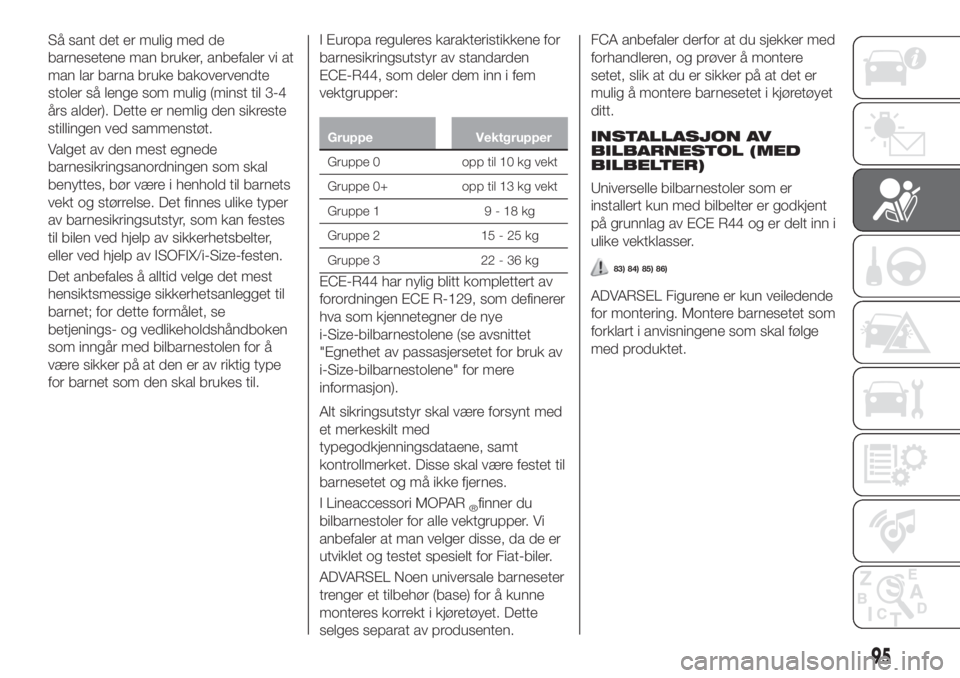

Så sant det er mulig med de
barnesetene man bruker, anbefaler vi at
man lar barna bruke bakovervendte
stoler så lenge som mulig (minst til 3-4
års alder). Dette er nemlig den sikreste
stillingen ved sammenstøt.
Valget av den mest egnede
barnesikringsanordningen som skal
benyttes, bør være i henhold til barnets
vekt og størrelse. Det finnes ulike typer
av barnesikringsutstyr, som kan festes
til bilen ved hjelp av sikkerhetsbelter,
eller ved hjelp av ISOFIX/i-Size-festen.
Det anbefales å alltid velge det mest
hensiktsmessige sikkerhetsanlegget til
barnet; for dette formålet, se
betjenings- og vedlikeholdshåndboken
som inngår med bilbarnestolen for å
være sikker på at den er av riktig type
for barnet som den skal brukes til.I Europa reguleres karakteristikkene for
barnesikringsutstyr av standarden
ECE-R44, som deler dem inn i fem
vektgrupper:
Gruppe Vektgrupper
Gruppe 0 opp til 10 kg vekt
Gruppe 0+ opp til 13 kg vekt
Gruppe 1 9 - 18 kg
Gruppe 2 15 - 25 kg
Gruppe 3 22 - 36 kg
ECE-R44 har nylig blitt komplettert av
forordningen ECE R-129, som definerer
hva som kjennetegner de nye
i-Size-bilbarnestolene (se avsnittet
"Egnethet av passasjersetet for bruk av
i-Size-bilbarnestolene" for mere
informasjon).
Alt sikringsutstyr skal være forsynt med
et merkeskilt med
typegodkjenningsdataene, samt
kontrollmerket. Disse skal være festet til
barnesetet og må ikke fjernes.
I Lineaccessori MOPAR
®finner du
bilbarnestoler for alle vektgrupper. Vi
anbefaler at man velger disse, da de er
utviklet og testet spesielt for Fiat-biler.
ADVARSEL Noen universale barneseter
trenger et tilbehør (base) for å kunne
monteres korrekt i kjøretøyet. Dette
selges separat av produsenten.FCA anbefaler derfor at du sjekker med
forhandleren, og prøver å montere
setet, slik at du er sikker på at det er
mulig å montere barnesetet i kjøretøyet
ditt.
INSTALLASJON AV
BILBARNESTOL (MED
BILBELTER)
Universelle bilbarnestoler som er
installert kun med bilbelter er godkjent
på grunnlag av ECE R44 og er delt inn i
ulike vektklasser.
83) 84) 85) 86)
ADVARSEL Figurene er kun veiledende
for montering. Montere barnesetet som
forklart i anvisningene som skal følge
med produktet.
95

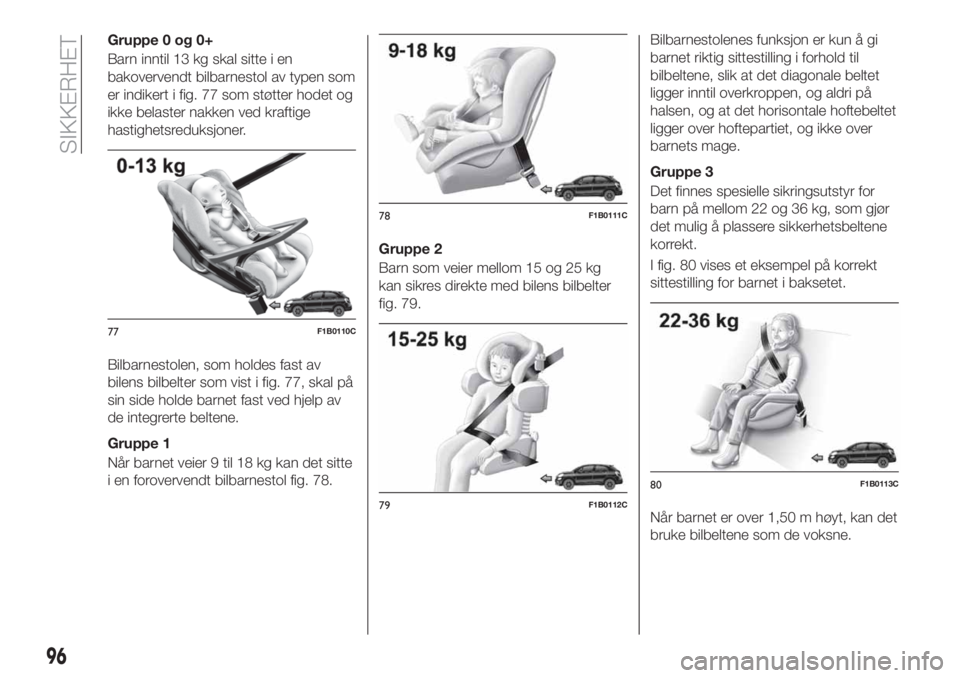

Gruppe 0 og 0+
Barn inntil 13 kg skal sitte i en
bakovervendt bilbarnestol av typen som
er indikert i fig. 77 som støtter hodet og
ikke belaster nakken ved kraftige
hastighetsreduksjoner.
Bilbarnestolen, som holdes fast av
bilens bilbelter som vist i fig. 77, skal på
sin side holde barnet fast ved hjelp av
de integrerte beltene.
Gruppe 1
Når barnet veier 9 til 18 kg kan det sitte
i en forovervendt bilbarnestol fig. 78.Gruppe 2
Barn som veier mellom 15 og 25 kg
kan sikres direkte med bilens bilbelter
fig. 79.Bilbarnestolenes funksjon er kun å gi
barnet riktig sittestilling i forhold til
bilbeltene, slik at det diagonale beltet
ligger inntil overkroppen, og aldri på
halsen, og at det horisontale hoftebeltet
ligger over hoftepartiet, og ikke over
barnets mage.
Gruppe 3
Det finnes spesielle sikringsutstyr for
barn på mellom 22 og 36 kg, som gjør
det mulig å plassere sikkerhetsbeltene
korrekt.
I fig. 80 vises et eksempel på korrekt
sittestilling for barnet i baksetet.
Når barnet er over 1,50 m høyt, kan det
bruke bilbeltene som de voksne.
77F1B0110C
78F1B0111C
79F1B0112C
80F1B0113C
96
SIKKERHET

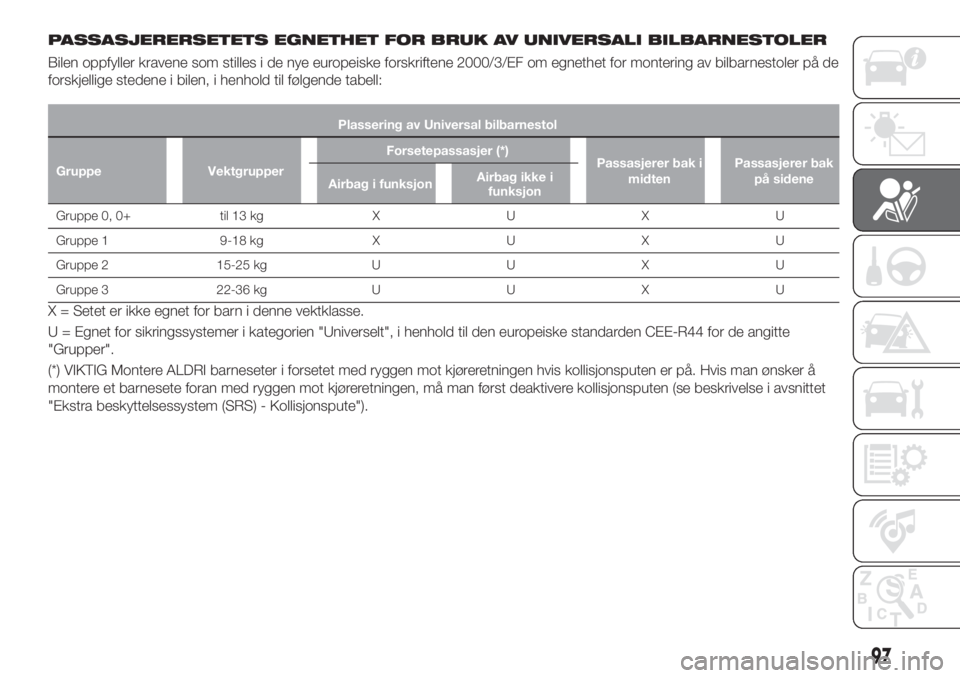

PASSASJERERSETETS EGNETHET FOR BRUK AV UNIVERSALI BILBARNESTOLER
Bilen oppfyller kravene som stilles i de nye europeiske forskriftene 2000/3/EF om egnethet for montering av bilbarnestoler på de
forskjellige stedene i bilen, i henhold til følgende tabell:
Plassering av Universal bilbarnestol
Gruppe VektgrupperForsetepassasjer (*)
Passasjerer bak i
midtenPassasjerer bak
på sidene
Airbag i funksjonAirbag ikke i
funksjon
Gruppe 0, 0+ til 13 kg X U X U
Gruppe 1 9-18 kg X U X U
Gruppe 2 15-25 kg U U X U
Gruppe 3 22-36 kg U U X U
X = Setet er ikke egnet for barn i denne vektklasse.
U = Egnet for sikringssystemer i kategorien "Universelt", i henhold til den europeiske standarden CEE-R44 for de angitte
"Grupper".
(*) VIKTIG Montere ALDRI barneseter i forsetet med ryggen mot kjøreretningen hvis kollisjonsputen er på. Hvis man ønsker å
montere et barnesete foran med ryggen mot kjøreretningen, må man først deaktivere kollisjonsputen (se beskrivelse i avsnittet
"Ekstra beskyttelsessystem (SRS) - Kollisjonspute").
97

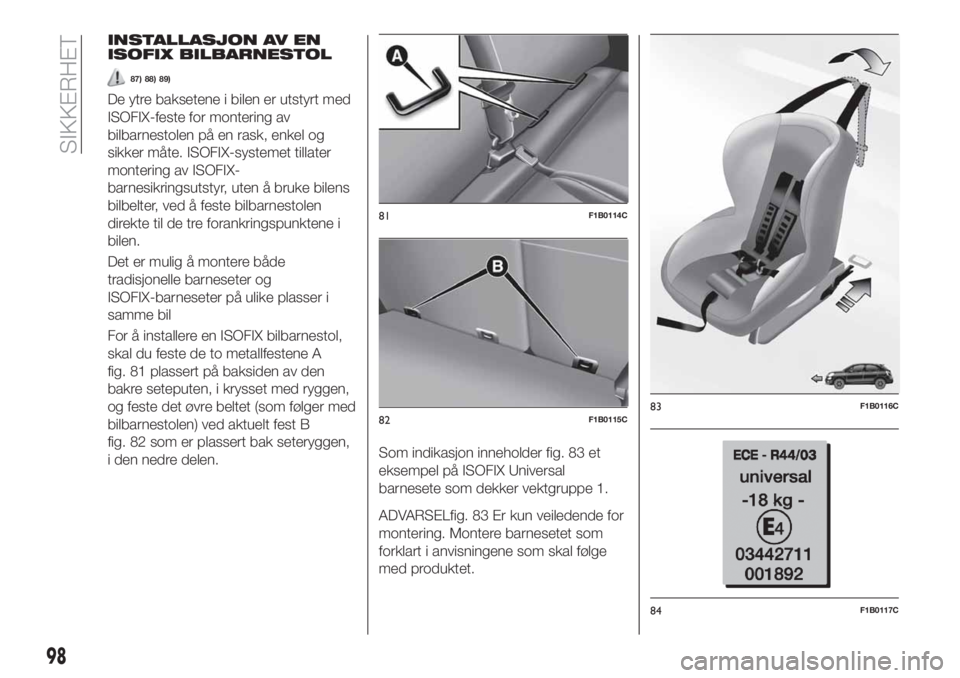

INSTALLASJON AV EN
ISOFIX BILBARNESTOL
87) 88) 89)
De ytre baksetene i bilen er utstyrt med
ISOFIX-feste for montering av
bilbarnestolen på en rask, enkel og
sikker måte. ISOFIX-systemet tillater
montering av ISOFIX-
barnesikringsutstyr, uten å bruke bilens
bilbelter, ved å feste bilbarnestolen
direkte til de tre forankringspunktene i
bilen.
Det er mulig å montere både
tradisjonelle barneseter og
ISOFIX-barneseter på ulike plasser i
samme bil
For å installere en ISOFIX bilbarnestol,
skal du feste de to metallfestene A
fig. 81 plassert på baksiden av den
bakre seteputen, i krysset med ryggen,
og feste det øvre beltet (som følger med
bilbarnestolen) ved aktuelt fest B
fig. 82 som er plassert bak seteryggen,
i den nedre delen.Som indikasjon inneholder fig. 83 et
eksempel på ISOFIX Universal
barnesete som dekker vektgruppe 1.
ADVARSELfig. 83 Er kun veiledende for
montering. Montere barnesetet som
forklart i anvisningene som skal følge
med produktet.
81F1B0114C
82F1B0115C83F1B0116C
84F1B0117C
98
SIKKERHET
