FIAT 500X 2018 Instructieboek (in Dutch)

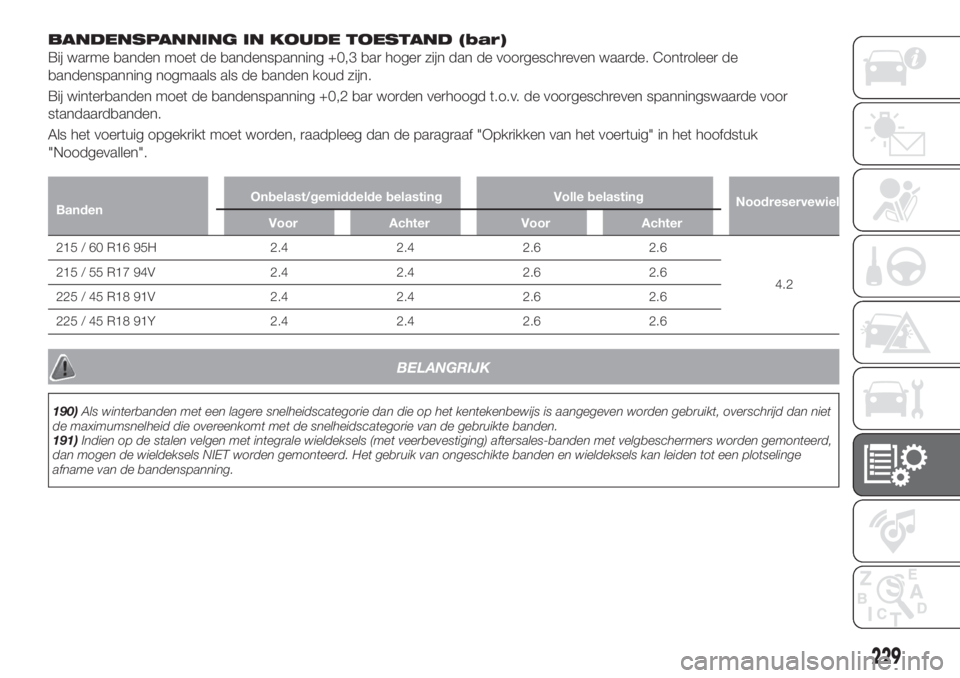

BANDENSPANNING IN KOUDE TOESTAND (bar)
Bij warme banden moet de bandenspanning +0,3 bar hoger zijn dan de voorgeschreven waarde. Controleer de
bandenspanning nogmaals als de banden koud zijn.
Bij winterbanden moet de bandenspanning +0,2 bar worden verhoogd t.o.v. de voorgeschreven spanningswaarde voor
standaardbanden.
Als het voertuig opgekrikt moet worden, raadpleeg dan de paragraaf "Opkrikken van het voertuig" in het hoofdstuk
"Noodgevallen".
BandenOnbelast/gemiddelde belasting Volle belasting
Noodreservewiel
Voor Achter Voor Achter
215 / 60 R16 95H 2.4 2.4 2.6 2.6
4.2 215 / 55 R17 94V 2.4 2.4 2.6 2.6
225 / 45 R18 91V 2.4 2.4 2.6 2.6
225 / 45 R18 91Y 2.4 2.4 2.6 2.6
BELANGRIJK
190)Als winterbanden met een lagere snelheidscategorie dan die op het kentekenbewijs is aangegeven worden gebruikt, overschrijd dan niet
de maximumsnelheid die overeenkomt met de snelheidscategorie van de gebruikte banden.
191)Indien op de stalen velgen met integrale wieldeksels (met veerbevestiging) aftersales-banden met velgbeschermers worden gemonteerd,
dan mogen de wieldeksels NIET worden gemonteerd. Het gebruik van ongeschikte banden en wieldeksels kan leiden tot een plotselinge
afname van de bandenspanning.
229

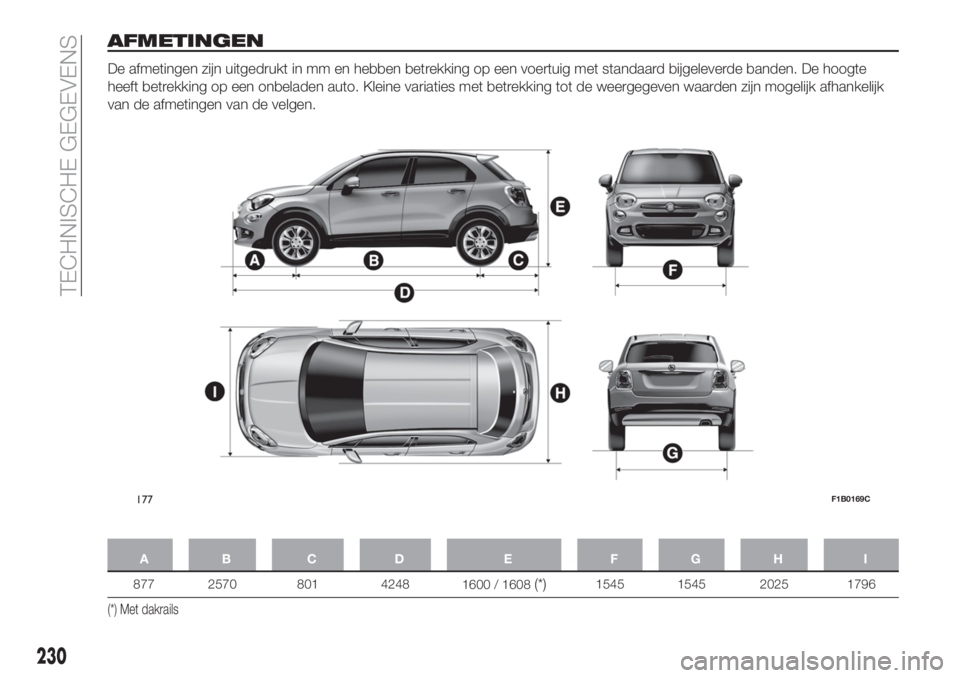

AFMETINGEN
De afmetingen zijn uitgedrukt in mm en hebben betrekking op een voertuig met standaard bijgeleverde banden. De hoogte
heeft betrekking op een onbeladen auto. Kleine variaties met betrekking tot de weergegeven waarden zijn mogelijk afhankelijk
van de afmetingen van de velgen.
AB C D E FGH I
877 2570 801 4248
1600 / 1608(*)1545 1545 2025 1796
(*) Met dakrails
177F1B0169C
230
TECHNISCHE GEGEVENS

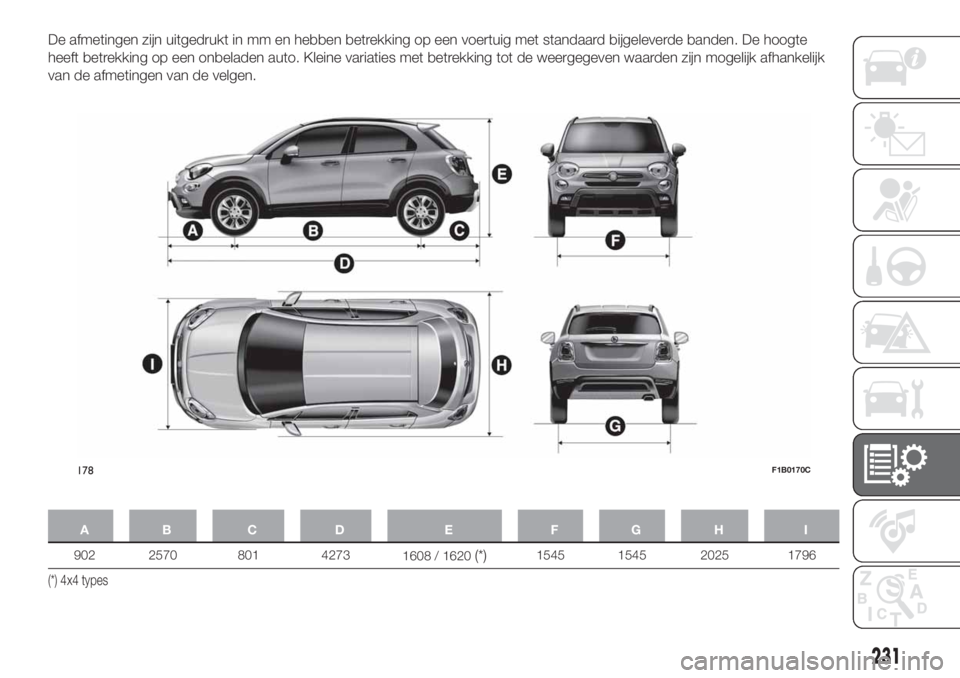

De afmetingen zijn uitgedrukt in mm en hebben betrekking op een voertuig met standaard bijgeleverde banden. De hoogte
heeft betrekking op een onbeladen auto. Kleine variaties met betrekking tot de weergegeven waarden zijn mogelijk afhankelijk
van de afmetingen van de velgen.
AB C D E FGH I
902 2570 801 4273
1608 / 1620(*)1545 1545 2025 1796
(*) 4x4 types
178F1B0170C
231

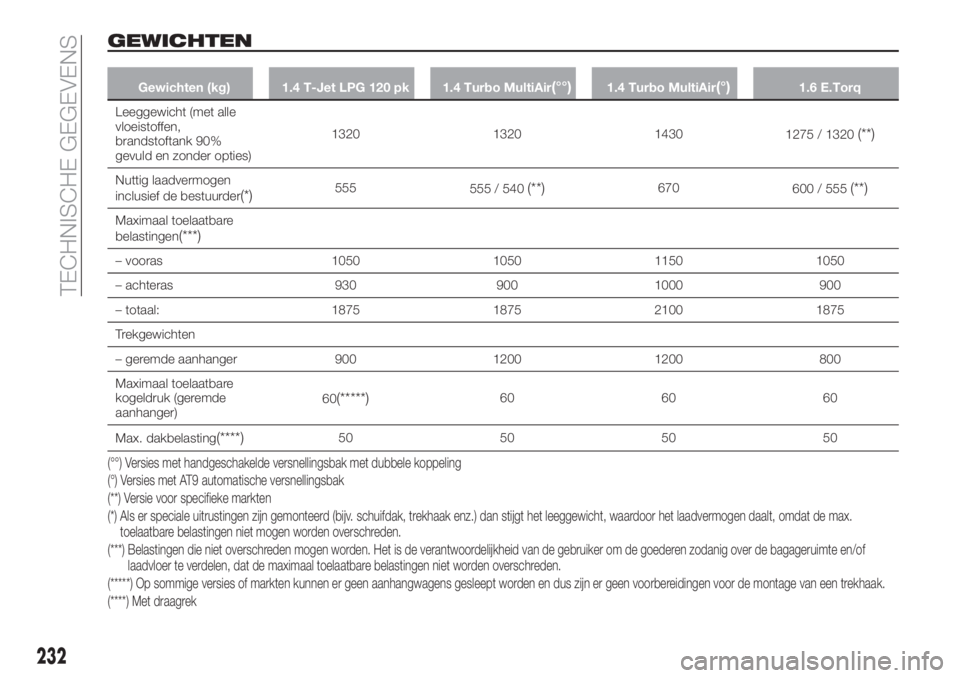

GEWICHTEN
Gewichten (kg) 1.4 T-Jet LPG 120 pk 1.4 Turbo MultiAir(°°)1.4 Turbo MultiAir(°)1.6 E.Torq
Leeggewicht (met alle
vloeistoffen,
brandstoftank 90%
gevuld en zonder opties)1320 1320 1430
1275 / 1320
(**)
Nuttig laadvermogen
inclusief de bestuurder(*)555
555 / 540(**)670
600 / 555(**)
Maximaal toelaatbare
belastingen(***)
– vooras 1050 1050 1150 1050
– achteras 930 900 1000 900
– totaal: 1875 1875 2100 1875
Trekgewichten
– geremde aanhanger 900 1200 1200 800
Maximaal toelaatbare
kogeldruk (geremde
aanhanger)60
(*****)60 60 60
Max. dakbelasting
(****)50 50 50 50
(°°) Versies met handgeschakelde versnellingsbak met dubbele koppeling
(°) Versies met AT9 automatische versnellingsbak
(**) Versie voor specifieke markten
(*) Als er speciale uitrustingen zijn gemonteerd (bijv. schuifdak, trekhaak enz.) dan stijgt het leeggewicht, waardoor het laadvermogen daalt, omdat de max.
toelaatbare belastingen niet mogen worden overschreden.
(***) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker om de goederen zodanig over de bagageruimte en/of
laadvloer te verdelen, dat de maximaal toelaatbare belastingen niet worden overschreden.
(*****) Op sommige versies of markten kunnen er geen aanhangwagens gesleept worden en dus zijn er geen voorbereidingen voor de montage van een trekhaak.
(****) Met draagrek
232
TECHNISCHE GEGEVENS

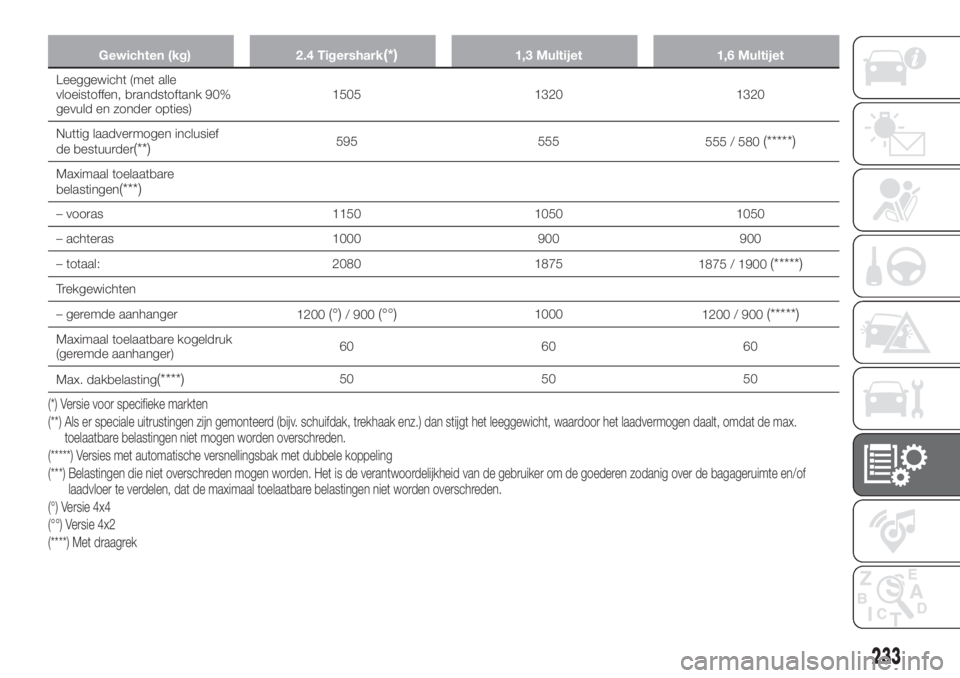

Gewichten (kg) 2.4 Tigershark(*)1,3 Multijet 1,6 Multijet
Leeggewicht (met alle
vloeistoffen, brandstoftank 90%
gevuld en zonder opties)1505 1320 1320
Nuttig laadvermogen inclusief
de bestuurder
(**)595 555
555 / 580(*****)
Maximaal toelaatbare
belastingen(***)
– vooras 1150 1050 1050
– achteras 1000 900 900
– totaal: 2080 1875
1875 / 1900
(*****)
Trekgewichten
– geremde aanhanger
1200
(°)/ 900(°°)1000
1200 / 900(*****)
Maximaal toelaatbare kogeldruk
(geremde aanhanger)60 60 60
Max. dakbelasting
(****)50 50 50
(*) Versie voor specifieke markten
(**) Als er speciale uitrustingen zijn gemonteerd (bijv. schuifdak, trekhaak enz.) dan stijgt het leeggewicht, waardoor het laadvermogen daalt, omdat de max.
toelaatbare belastingen niet mogen worden overschreden.
(*****) Versies met automatische versnellingsbak met dubbele koppeling
(***) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker om de goederen zodanig over de bagageruimte en/of
laadvloer te verdelen, dat de maximaal toelaatbare belastingen niet worden overschreden.
(°) Versie 4x4
(°°) Versie 4x2
(****) Met draagrek
233

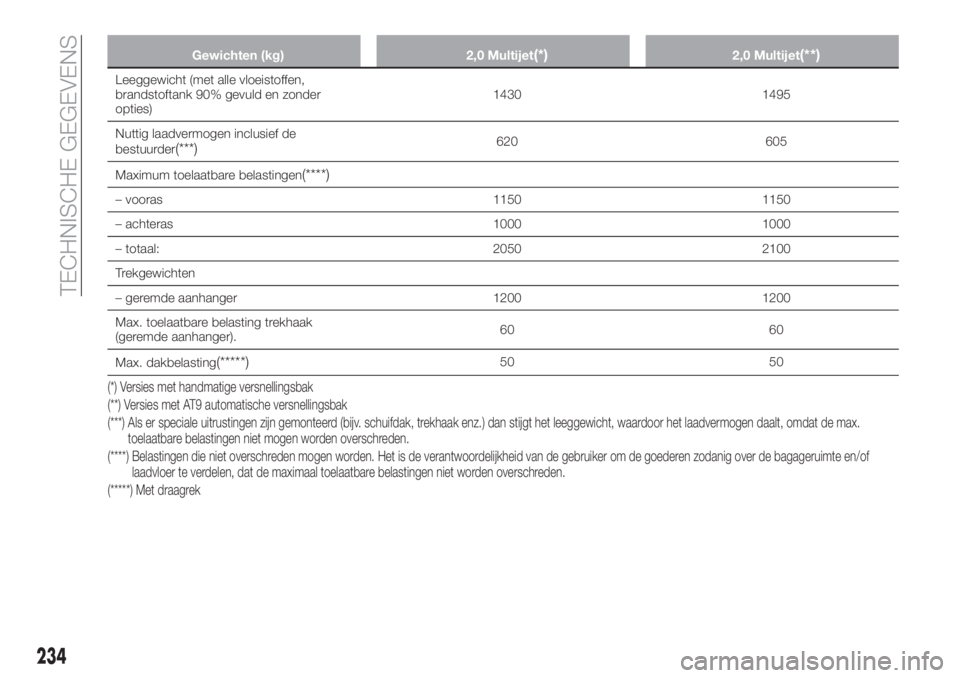

Gewichten (kg) 2,0 Multijet(*)2,0 Multijet(**)
Leeggewicht (met alle vloeistoffen,
brandstoftank 90% gevuld en zonder
opties)1430 1495
Nuttig laadvermogen inclusief de
bestuurder
(***)620 605
Maximum toelaatbare belastingen
(****)
– vooras 1150 1150
– achteras 1000 1000
– totaal: 2050 2100
Trekgewichten
– geremde aanhanger 1200 1200
Max. toelaatbare belasting trekhaak
(geremde aanhanger).60 60
Max. dakbelasting
(*****)50 50
(*) Versies met handmatige versnellingsbak
(**) Versies met AT9 automatische versnellingsbak
(***) Als er speciale uitrustingen zijn gemonteerd (bijv. schuifdak, trekhaak enz.) dan stijgt het leeggewicht, waardoor het laadvermogen daalt, omdat de max.
toelaatbare belastingen niet mogen worden overschreden.
(****) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker om de goederen zodanig over de bagageruimte en/of
laadvloer te verdelen, dat de maximaal toelaatbare belastingen niet worden overschreden.
(*****) Met draagrek
234
TECHNISCHE GEGEVENS

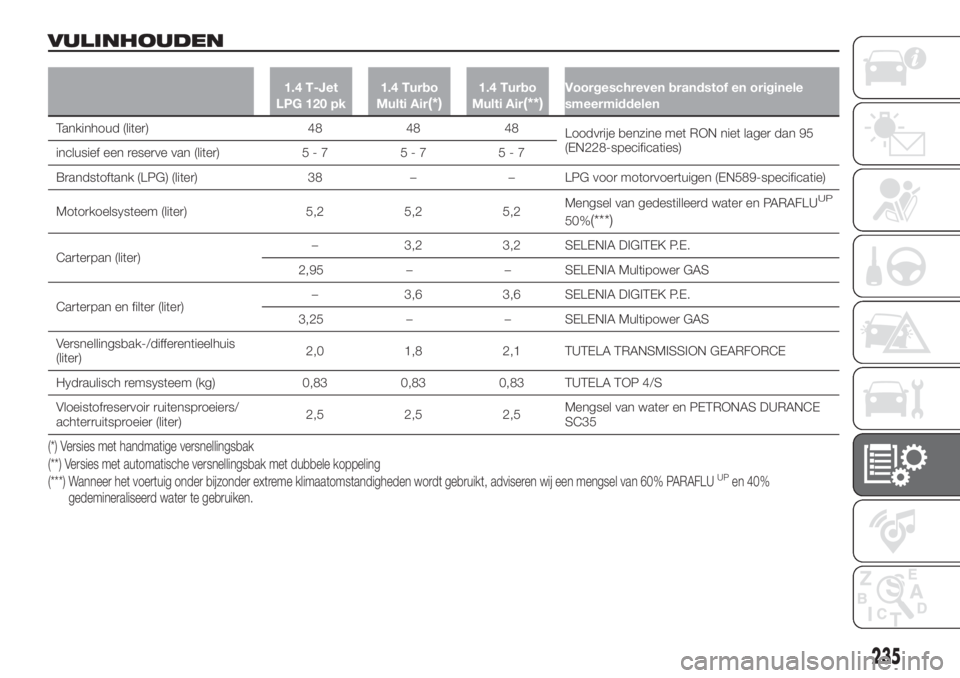

VULINHOUDEN
1.4 T-Jet
LPG 120 pk1.4 Turbo
Multi Air(*)1.4 Turbo
Multi Air(**)Voorgeschreven brandstof en originele
smeermiddelen
Tankinhoud (liter) 48 48 48
Loodvrije benzine met RON niet lager dan 95
(EN228-specificaties)
inclusief een reserve van (liter) 5 - 7 5 - 7 5 - 7
Brandstoftank (LPG) (liter) 38 – – LPG voor motorvoertuigen (EN589-specificatie)
Motorkoelsysteem (liter) 5,2 5,2 5,2Mengsel van gedestilleerd water en PARAFLU
UP
50%(***)
Carterpan (liter)– 3,2 3,2 SELENIA DIGITEK P.E.
2,95 – – SELENIA Multipower GAS
Carterpan en filter (liter)– 3,6 3,6 SELENIA DIGITEK P.E.
3,25 – – SELENIA Multipower GAS
Versnellingsbak-/differentieelhuis
(liter)2,0 1,8 2,1 TUTELA TRANSMISSION GEARFORCE
Hydraulisch remsysteem (kg) 0,83 0,83 0,83 TUTELA TOP 4/S
Vloeistofreservoir ruitensproeiers/
achterruitsproeier (liter)2,5 2,5 2,5Mengsel van water en PETRONAS DURANCE
SC35
(*) Versies met handmatige versnellingsbak
(**) Versies met automatische versnellingsbak met dubbele koppeling
(***) Wanneer het voertuig onder bijzonder extreme klimaatomstandigheden wordt gebruikt, adviseren wij een mengsel van 60% PARAFLU
UPen 40%
gedemineraliseerd water te gebruiken.
235

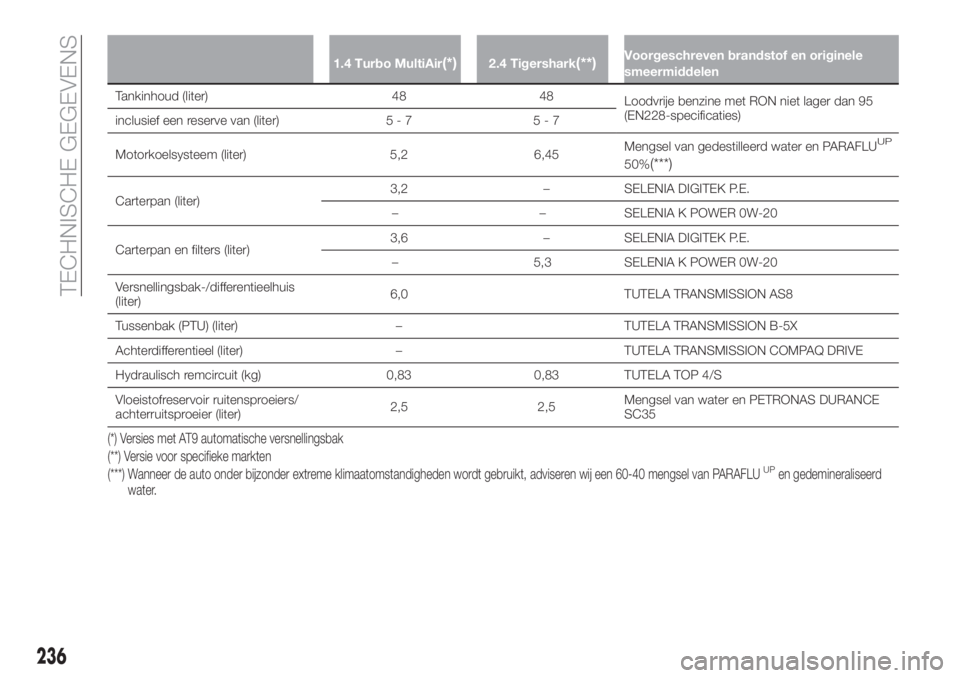

1.4 Turbo MultiAir(*)2.4 Tigershark(**)Voorgeschreven brandstof en originele
smeermiddelen
Tankinhoud (liter) 48 48
Loodvrije benzine met RON niet lager dan 95
(EN228-specificaties)
inclusief een reserve van (liter) 5 - 7 5 - 7
Motorkoelsysteem (liter) 5,2 6,45Mengsel van gedestilleerd water en PARAFLU
UP
50%(***)
Carterpan (liter)3,2 – SELENIA DIGITEK P.E.
– – SELENIA K POWER 0W-20
Carterpan en filters (liter)3,6 – SELENIA DIGITEK P.E.
– 5,3 SELENIA K POWER 0W-20
Versnellingsbak-/differentieelhuis
(liter)6,0 TUTELA TRANSMISSION AS8
Tussenbak (PTU) (liter) – TUTELA TRANSMISSION B-5X
Achterdifferentieel (liter) – TUTELA TRANSMISSION COMPAQ DRIVE
Hydraulisch remcircuit (kg) 0,83 0,83 TUTELA TOP 4/S
Vloeistofreservoir ruitensproeiers/
achterruitsproeier (liter)2,5 2,5Mengsel van water en PETRONAS DURANCE
SC35
(*) Versies met AT9 automatische versnellingsbak
(**) Versie voor specifieke markten
(***) Wanneer de auto onder bijzonder extreme klimaatomstandigheden wordt gebruikt, adviseren wij een 60-40 mengsel van PARAFLU
UPen gedemineraliseerd
water.
236
TECHNISCHE GEGEVENS

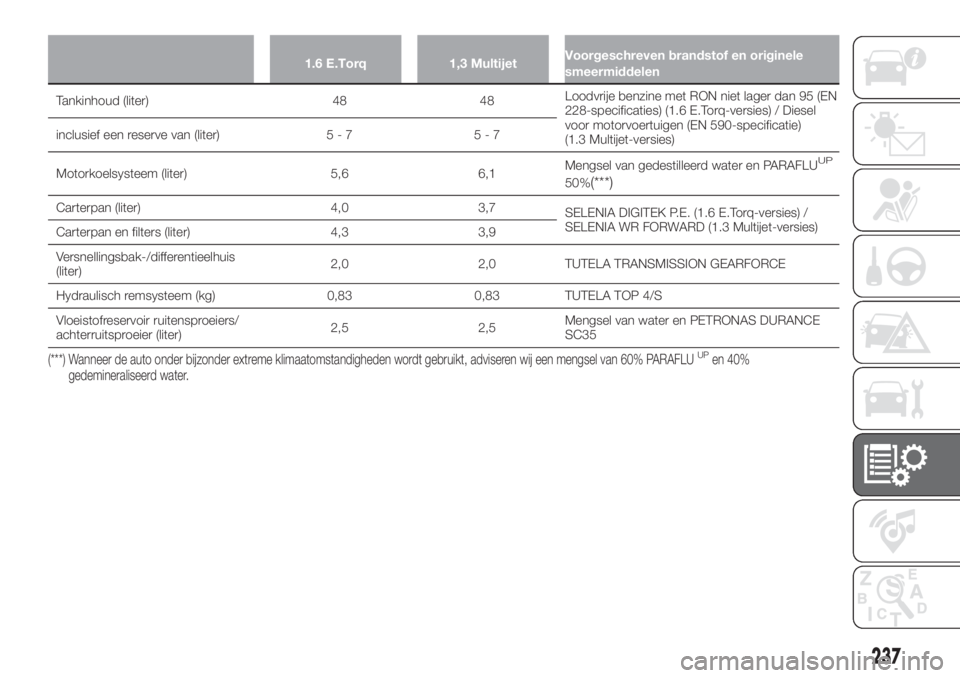

1.6 E.Torq 1,3 MultijetVoorgeschreven brandstof en originele
smeermiddelen
Tankinhoud (liter) 48 48Loodvrije benzine met RON niet lager dan 95 (EN
228-specificaties) (1.6 E.Torq-versies) / Diesel
voor motorvoertuigen (EN 590-specificatie)
(1.3 Multijet-versies) inclusief een reserve van (liter) 5 - 7 5 - 7
Motorkoelsysteem (liter) 5,6 6,1Mengsel van gedestilleerd water en PARAFLU
UP
50%(***)
Carterpan (liter) 4,0 3,7
SELENIA DIGITEK P.E. (1.6 E.Torq-versies) /
SELENIA WR FORWARD (1.3 Multijet-versies)
Carterpan en filters (liter) 4,3 3,9
Versnellingsbak-/differentieelhuis
(liter)2,0 2,0 TUTELA TRANSMISSION GEARFORCE
Hydraulisch remsysteem (kg) 0,83 0,83 TUTELA TOP 4/S
Vloeistofreservoir ruitensproeiers/
achterruitsproeier (liter)2,5 2,5Mengsel van water en PETRONAS DURANCE
SC35
(***) Wanneer de auto onder bijzonder extreme klimaatomstandigheden wordt gebruikt, adviseren wij een mengsel van 60% PARAFLUUPen 40%
gedemineraliseerd water.
237

1.6 Multijet 2.0 MultijetVoorgeschreven brandstof en originele
smeermiddelen
Tankinhoud (liter) 48 48
Diesel voor motorvoertuigen (EN590-specificatie)
inclusief een reserve van (liter) 5 - 7 5 - 7
Motorkoelsysteem (liter) 6,1 6,5Mengsel van gedestilleerd water en PARAFLU
UP
50%(*)
Carterpan (liter) 4,4 3,9
SELENIA WR FORWARD
Carterpan en filter (liter) 4,8 4,3
Versnellingsbak-/differentieelhuis
(liter)1,81,8
(**)/ 6,0(***)
TUTELA TRANSMISSION GEARFORCE (versies
met automatische versnellingsbak) / TUTELA
TRANSMISSION AS8 (versies met
AT9 automatische versnellingsbak)
Verdeelbak (PTU) (liter) – 0,4 TUTELA TRANSMISSION B-5X
Achterdifferentieel (liter) – 0,6 TUTELA TRANSMISSION COMPAQ DRIVE
Hydraulisch remsysteem (kg) 0,83 0,83 TUTELA TOP 4/S
Vloeistofreservoir ruitensproeiers/
achterruitsproeier (liter)2,5 2,5Mengsel van water en PETRONAS DURANCE
SC35
(*) Wanneer de auto onder bijzonder extreme klimaatomstandigheden wordt gebruikt, adviseren wij een mengsel van 60% PARAFLUUPen 40% gedemineraliseerd
water.
(**) Versies met handmatige versnellingsbak
(***) Versies met AT9 automatische versnellingsbak
238
