FIAT 500X 2018 Knjižica za upotrebu i održavanje (in Serbian)

UPOZNAVANJE SA VOZILOM
UPOZNAVANJE SA INSTRUMENT TABLOM
BEZBEDNOST
POKRETANJE VOZILA I VOŽNJA
U HITNIM SLUČAJEVIMA
ODRŽAVANJE I BRIGA O VOZILU
TEHNIČKI PODACI
MULTIMEDIJI
INDEKS

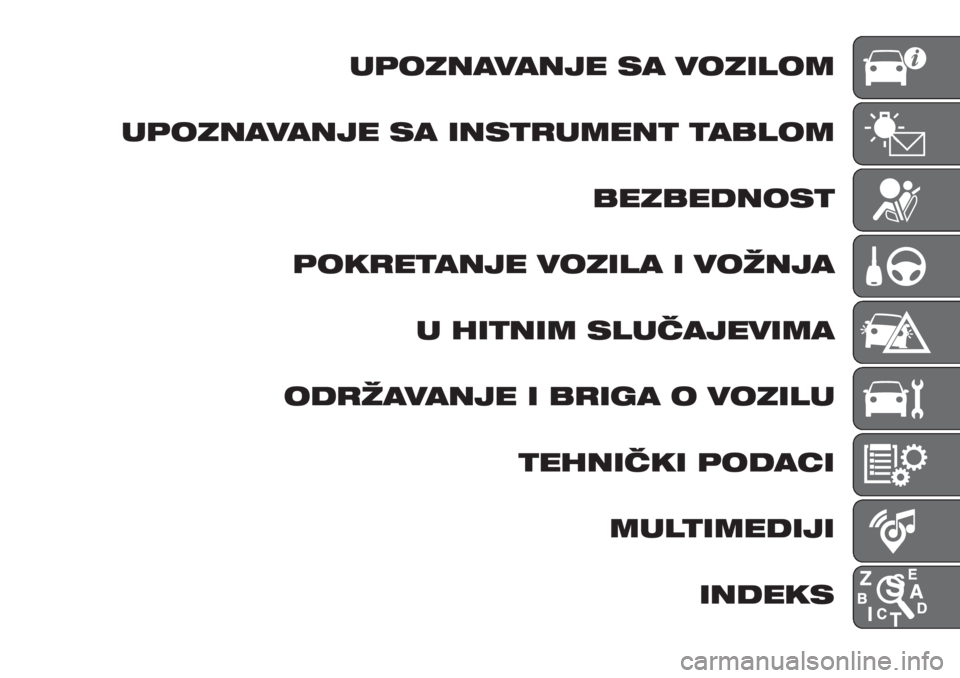

UPOZNAVANJE SA VOZILOM
Počnite odavde da bliže upoznajete vaš
novi automobil.
Priručnik koji čitate, na jednostavan i
direktan način, kazuje vam kako je
napravljen i kako radi.
Zbog toga vam savetujemo da ga
konsultujete udobno smešteni u vozilo,
tako budete u mogućnosti da odmah
proverite sve što je prikazano.INSTRUMENT TABLA..........12
KLJUČEVI.................13
KONTAKT BRAVA............14
FIAT CODE.................16
ALARM...................16
VRATA....................17
SEDIŠTA..................21
NASLONI ZA GLAVU...........23
VOLAN...................25
RETROVIZORI...............25
SPOLJAŠNJA SVETLA.........27
UNUTRAŠNJA SVETLA.........31
PREDNJI I ZADNJI BRISAČI......31
REGULISANJE TEMPERATURE....35
ELEKTRONSKI PODIZAČI
STAKALA..................39
ELEKTRIČNI POKRETNI KROV....40
POKLOPAC MOTORA..........42
PRTLJAŽNIK................43
VERZIJA SA POGONOM NA LPG . .46
11

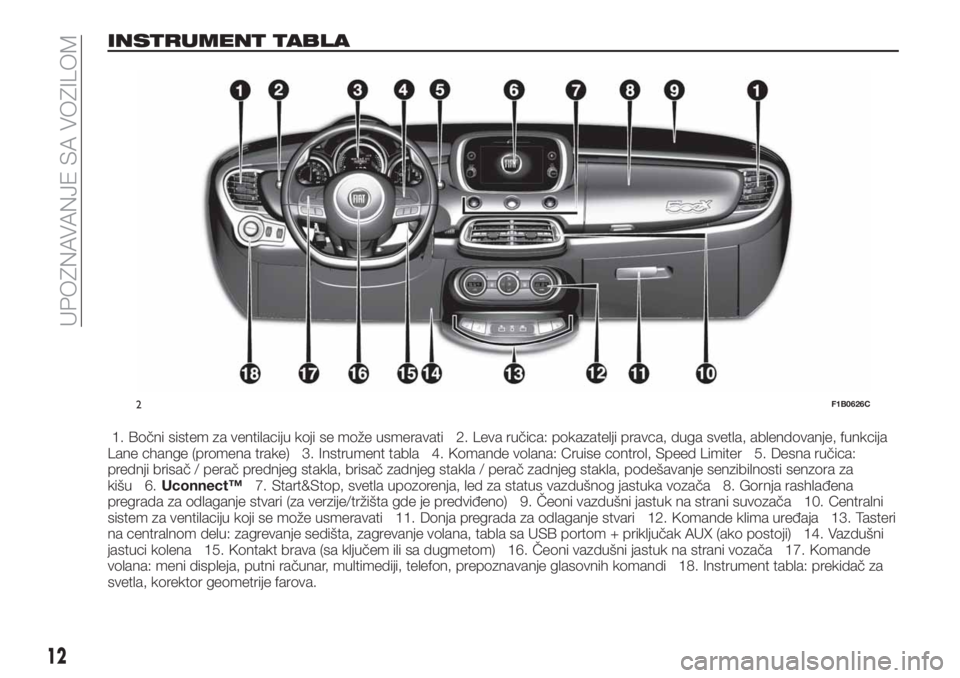

INSTRUMENT TABLA
1. Bočni sistem za ventilaciju koji se može usmeravati 2. Leva ručica: pokazatelji pravca, duga svetla, ablendovanje, funkcija
Lane change (promena trake) 3. Instrument tabla 4. Komande volana: Cruise control, Speed Limiter 5. Desna ručica:
prednji brisač / perač prednjeg stakla, brisač zadnjeg stakla / perač zadnjeg stakla, podešavanje senzibilnosti senzora za
kišu 6.Uconnect™7. Start&Stop, svetla upozorenja, led za status vazdušnog jastuka vozača 8. Gornja rashlađena
pregrada za odlaganje stvari (za verzije/tržišta gde je predviđeno) 9. Čeoni vazdušni jastuk na strani suvozača 10. Centralni
sistem za ventilaciju koji se može usmeravati 11. Donja pregrada za odlaganje stvari 12. Komande klima uređaja 13. Tasteri
na centralnom delu: zagrevanje sedišta, zagrevanje volana, tabla sa USB portom + priključak AUX (ako postoji) 14. Vazdušni
jastuci kolena 15. Kontakt brava (sa ključem ili sa dugmetom) 16. Čeoni vazdušni jastuk na strani vozača 17. Komande
volana: meni displeja, putni računar, multimediji, telefon, prepoznavanje glasovnih komandi 18. Instrument tabla: prekidač za
svetla, korektor geometrije farova.
2F1B0626C
12
UPOZNAVANJE SA VOZILOM

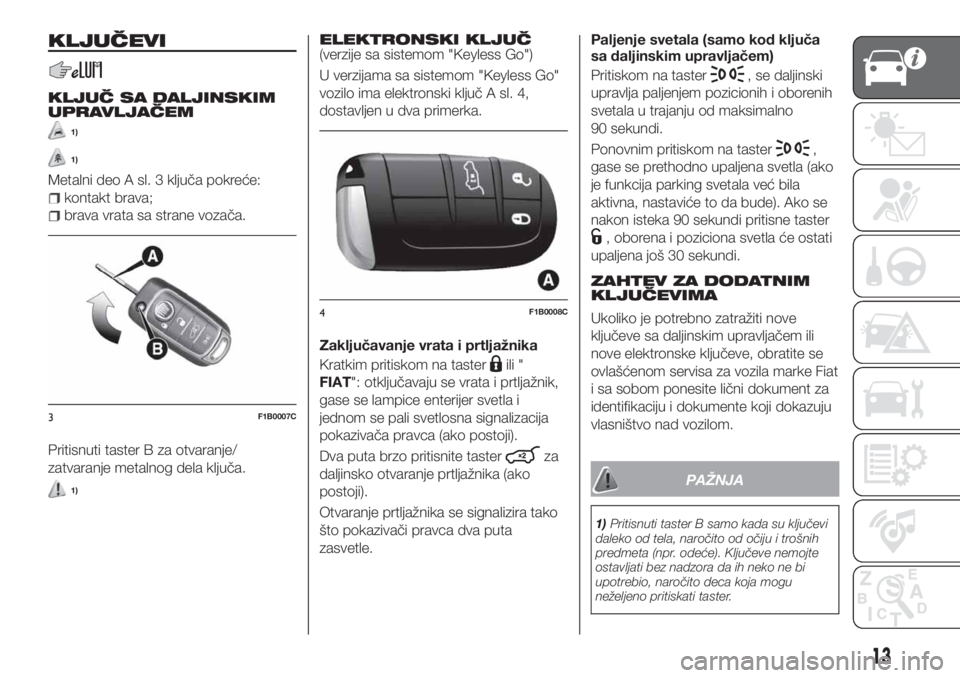

KLJUČEVI
KLJUČ SA DALJINSKIM
UPRAVLJAČEM
1)
1)
Metalni deo A sl. 3 ključa pokreće:
kontakt brava;
brava vrata sa strane vozača.
Pritisnuti taster B za otvaranje/
zatvaranje metalnog dela ključa.
1)
ELEKTRONSKI KLJUČ(verzije sa sistemom "Keyless Go")
U verzijama sa sistemom "Keyless Go"
vozilo ima elektronski ključ A sl. 4,
dostavljen u dva primerka.
Zaključavanje vrata i prtljažnika
Kratkim pritiskom na taster
ili "
FIAT": otključavaju se vrata i prtljažnik,
gase se lampice enterijer svetla i
jednom se pali svetlosna signalizacija
pokazivača pravca (ako postoji).
Dva puta brzo pritisnite taster
za
daljinsko otvaranje prtljažnika (ako
postoji).
Otvaranje prtljažnika se signalizira tako
što pokazivači pravca dva puta
zasvetle.Paljenje svetala (samo kod ključa
sa daljinskim upravljačem)
Pritiskom na taster
, se daljinski
upravlja paljenjem pozicionih i oborenih
svetala u trajanju od maksimalno
90 sekundi.
Ponovnim pritiskom na taster
,
gase se prethodno upaljena svetla (ako
je funkcija parking svetala već bila
aktivna, nastaviće to da bude). Ako se
nakon isteka 90 sekundi pritisne taster
, oborena i poziciona svetla će ostati
upaljena još 30 sekundi.
ZAHTEV ZA DODATNIM
KLJUČEVIMA
Ukoliko je potrebno zatražiti nove
ključeve sa daljinskim upravljačem ili
nove elektronske ključeve, obratite se
ovlašćenom servisa za vozila marke Fiat
i sa sobom ponesite lični dokument za
identifikaciju i dokumente koji dokazuju
vlasništvo nad vozilom.
PAŽNJA
1)Pritisnuti taster B samo kada su ključevi
daleko od tela, naročito od očiju i trošnih
predmeta (npr. odeće). Ključeve nemojte
ostavljati bez nadzora da ih neko ne bi
upotrebio, naročito deca koja mogu
neželjeno pritiskati taster.
3F1B0007C
4F1B0008C
13

UPOZORENJE
1)Snažni udarci mogu oštetiti elektroniku
ključa. Da bi elektronika ključa funkcionisala
sa maksimalnom efikasnošću, nemojte
ostavljati ključeve na suncu.
UPOZORENJE
1)Potrošene baterije mogu biti štetne po
okolinu ako se ne odlože pravilno u otpad;
treba ih stoga odložiti u odgovarajuće
kontejnere kako je predviđeno zakonom ili
ih možete odneti u ovlašćeni servis za vozila
marke Fiat koji će se pobrinuti za njihovo
odlaganje.

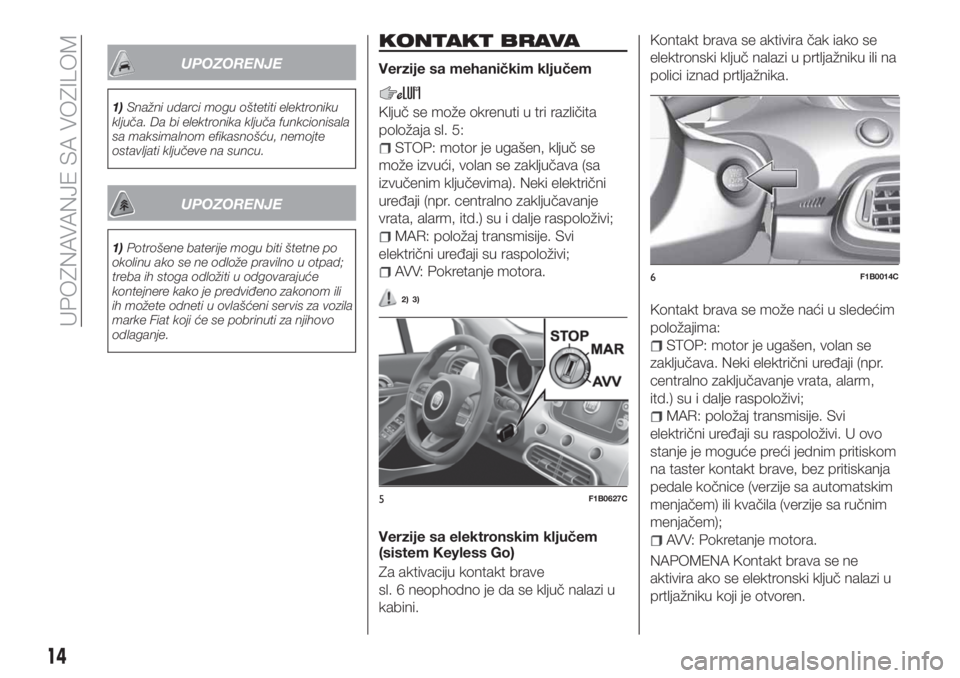

KONTAKT BRAVA
Verzije sa mehaničkim ključem
Ključ se može okrenuti u tri različita
položaja sl. 5:
STOP: motor je ugašen, ključ se
može izvući, volan se zaključava (sa
izvučenim ključevima). Neki električni
uređaji (npr. centralno zaključavanje
vrata, alarm, itd.) su i dalje raspoloživi;
MAR: položaj transmisije. Svi
električni uređaji su raspoloživi;
AVV: Pokretanje motora.
2) 3)
Verzije sa elektronskim ključem
(sistem Keyless Go)
Za aktivaciju kontakt brave
sl. 6 neophodno je da se ključ nalazi u
kabini.Kontakt brava se aktivira čak iako se
elektronski ključ nalazi u prtljažniku ili na
polici iznad prtljažnika.
Kontakt brava se može naći u sledećim
položajima:
STOP: motor je ugašen, volan se
zaključava. Neki električni uređaji (npr.
centralno zaključavanje vrata, alarm,
itd.) su i dalje raspoloživi;
MAR: položaj transmisije. Svi
električni uređaji su raspoloživi. U ovo
stanje je moguće preći jednim pritiskom
na taster kontakt brave, bez pritiskanja
pedale kočnice (verzije sa automatskim
menjačem) ili kvačila (verzije sa ručnim
menjačem);
AVV: Pokretanje motora.
NAPOMENA Kontakt brava se ne
aktivira ako se elektronski ključ nalazi u
prtljažniku koji je otvoren.
5F1B0627C
6F1B0014C
14
UPOZNAVANJE SA VOZILOM

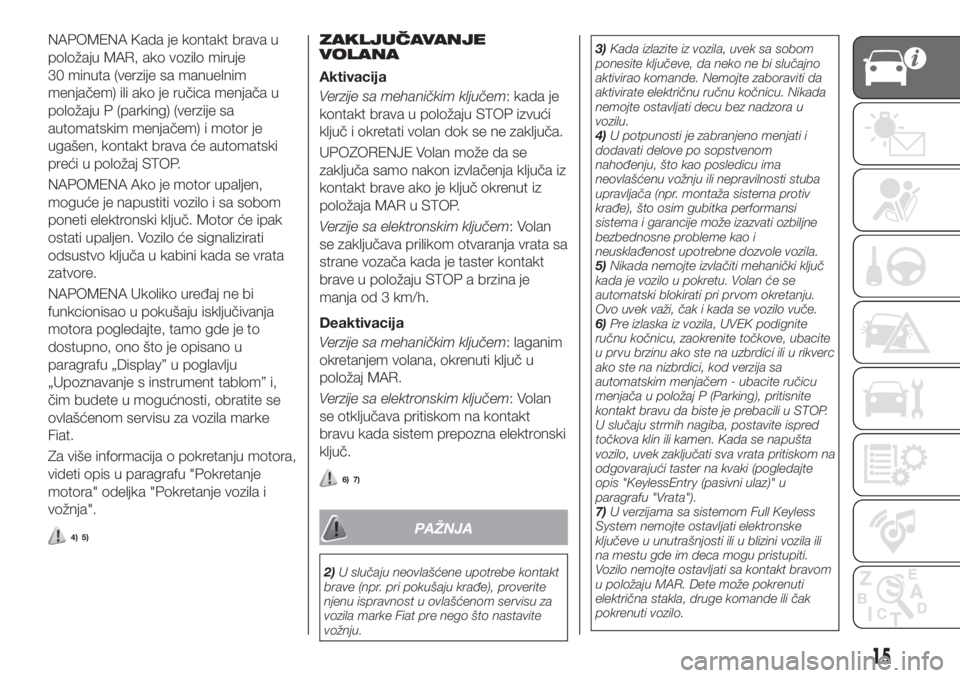

NAPOMENA Kada je kontakt brava u
položaju MAR, ako vozilo miruje
30 minuta (verzije sa manuelnim
menjačem) ili ako je ručica menjača u
položaju P (parking) (verzije sa
automatskim menjačem) i motor je
ugašen, kontakt brava će automatski
preći u položaj STOP.
NAPOMENA Ako je motor upaljen,
moguće je napustiti vozilo i sa sobom
poneti elektronski ključ. Motor će ipak
ostati upaljen. Vozilo će signalizirati
odsustvo ključa u kabini kada se vrata
zatvore.
NAPOMENA Ukoliko uređaj ne bi
funkcionisao u pokušaju isključivanja
motora pogledajte, tamo gde je to
dostupno, ono što je opisano u
paragrafu „Display” u poglavlju
„Upoznavanje s instrument tablom” i,
čim budete u mogućnosti, obratite se
ovlašćenom servisu za vozila marke
Fiat.
Za više informacija o pokretanju motora,
videti opis u paragrafu "Pokretanje
motora" odeljka "Pokretanje vozila i
vožnja".
4) 5)
ZAKLJUČAVANJE
VOLANA
Aktivacija
Verzije sa mehaničkim ključem: kada je
kontakt brava u položaju STOP izvući
ključ i okretati volan dok se ne zaključa.
UPOZORENJE Volan može da se
zaključa samo nakon izvlačenja ključa iz
kontakt brave ako je ključ okrenut iz
položaja MAR u STOP.
Verzije sa elektronskim ključem: Volan
se zaključava prilikom otvaranja vrata sa
strane vozača kada je taster kontakt
brave u položaju STOP a brzina je
manja od 3 km/h.
Deaktivacija
Verzije sa mehaničkim ključem: laganim
okretanjem volana, okrenuti ključ u
položaj MAR.
Verzije sa elektronskim ključem: Volan
se otključava pritiskom na kontakt
bravu kada sistem prepozna elektronski
ključ.
6) 7)
PAŽNJA
2)U slučaju neovlašćene upotrebe kontakt
brave (npr. pri pokušaju krađe), proverite
njenu ispravnost u ovlašćenom servisu za
vozila marke Fiat pre nego što nastavite
vožnju.3)Kada izlazite iz vozila, uvek sa sobom
ponesite ključeve, da neko ne bi slučajno
aktivirao komande. Nemojte zaboraviti da
aktivirate električnu ručnu kočnicu. Nikada
nemojte ostavljati decu bez nadzora u
vozilu.
4)U potpunosti je zabranjeno menjati i
dodavati delove po sopstvenom
nahođenju, što kao posledicu ima
neovlašćenu vožnju ili nepravilnosti stuba
upravljača (npr. montaža sistema protiv
krađe), što osim gubitka performansi
sistema i garancije može izazvati ozbiljne
bezbednosne probleme kao i
neusklađenost upotrebne dozvole vozila.
5)Nikada nemojte izvlačiti mehanički ključ
kada je vozilo u pokretu. Volan će se
automatski blokirati pri prvom okretanju.
Ovo uvek važi, čak i kada se vozilo vuče.
6)Pre izlaska iz vozila, UVEK podignite
ručnu kočnicu, zaokrenite točkove, ubacite
u prvu brzinu ako ste na uzbrdici ili u rikverc
ako ste na nizbrdici, kod verzija sa
automatskim menjačem - ubacite ručicu
menjača u položaj P (Parking), pritisnite
kontakt bravu da biste je prebacili u STOP.
U slučaju strmih nagiba, postavite ispred
točkova klin ili kamen. Kada se napušta
vozilo, uvek zaključati sva vrata pritiskom na
odgovarajući taster na kvaki (pogledajte
opis "KeylessEntry (pasivni ulaz)" u
paragrafu "Vrata").
7)U verzijama sa sistemom Full Keyless
System nemojte ostavljati elektronske
ključeve u unutrašnjosti ili u blizini vozila ili
na mestu gde im deca mogu pristupiti.
Vozilo nemojte ostavljati sa kontakt bravom
u položaju MAR. Dete može pokrenuti
električna stakla, druge komande ili čak
pokrenuti vozilo.
15

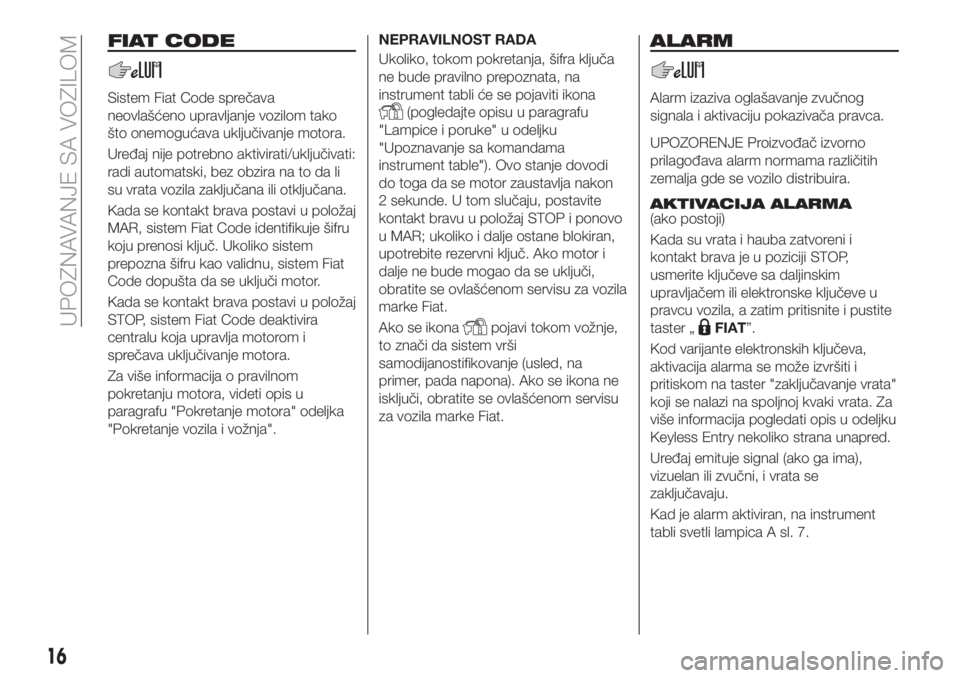

FIAT CODE
Sistem Fiat Code sprečava
neovlašćeno upravljanje vozilom tako
što onemogućava uključivanje motora.
Uređaj nije potrebno aktivirati/uključivati:
radi automatski, bez obzira na to da li
su vrata vozila zaključana ili otključana.
Kada se kontakt brava postavi u položaj
MAR, sistem Fiat Code identifikuje šifru
koju prenosi ključ. Ukoliko sistem
prepozna šifru kao validnu, sistem Fiat
Code dopušta da se uključi motor.
Kada se kontakt brava postavi u položaj
STOP, sistem Fiat Code deaktivira
centralu koja upravlja motorom i
sprečava uključivanje motora.
Za više informacija o pravilnom
pokretanju motora, videti opis u
paragrafu "Pokretanje motora" odeljka
"Pokretanje vozila i vožnja".NEPRAVILNOST RADA
Ukoliko, tokom pokretanja, šifra ključa
ne bude pravilno prepoznata, na
instrument tabli će se pojaviti ikona(pogledajte opisu u paragrafu
"Lampice i poruke" u odeljku
"Upoznavanje sa komandama
instrument table"). Ovo stanje dovodi
do toga da se motor zaustavlja nakon
2 sekunde. U tom slučaju, postavite
kontakt bravu u položaj STOP i ponovo
u MAR; ukoliko i dalje ostane blokiran,
upotrebite rezervni ključ. Ako motor i
dalje ne bude mogao da se uključi,
obratite se ovlašćenom servisu za vozila
marke Fiat.
Ako se ikona
pojavi tokom vožnje,
to znači da sistem vrši
samodijanostifikovanje (usled, na
primer, pada napona). Ako se ikona ne
isključi, obratite se ovlašćenom servisu
za vozila marke Fiat.
ALARM
Alarm izaziva oglašavanje zvučnog
signala i aktivaciju pokazivača pravca.
UPOZORENJE Proizvođač izvorno
prilagođava alarm normama različitih
zemalja gde se vozilo distribuira.
AKTIVACIJA ALARMA
(ako postoji)
Kada su vrata i hauba zatvoreni i
kontakt brava je u poziciji STOP,
usmerite ključeve sa daljinskim
upravljačem ili elektronske ključeve u
pravcu vozila, a zatim pritisnite i pustite
taster „
FIAT”.
Kod varijante elektronskih ključeva,
aktivacija alarma se može izvršiti i
pritiskom na taster "zaključavanje vrata"
koji se nalazi na spoljnoj kvaki vrata. Za
više informacija pogledati opis u odeljku
Keyless Entry nekoliko strana unapred.
Uređaj emituje signal (ako ga ima),
vizuelan ili zvučni, i vrata se
zaključavaju.

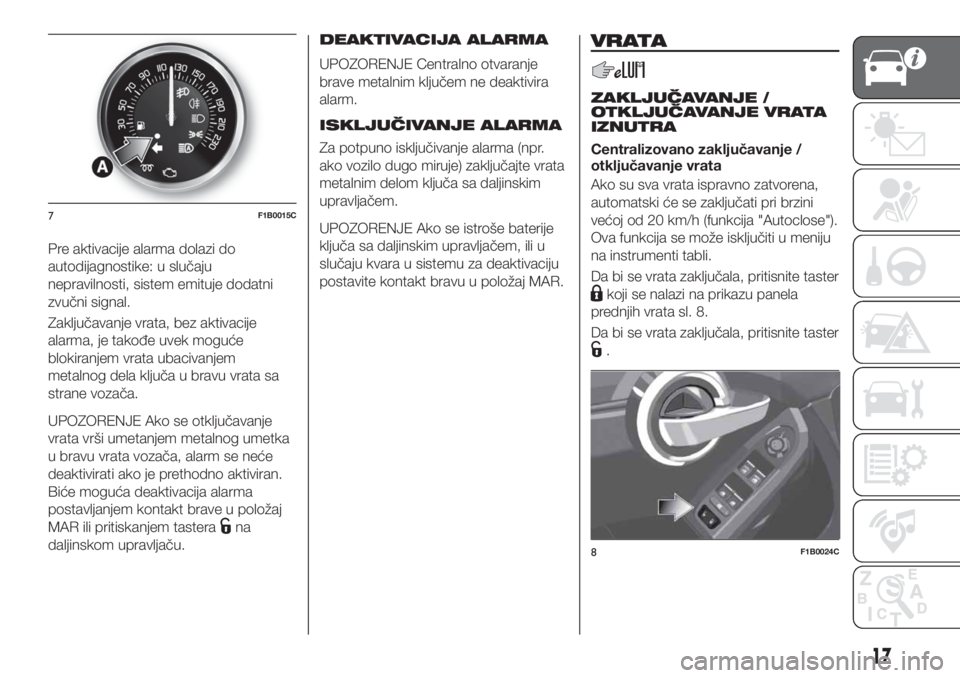

Kad je alarm aktiviran, na instrument
tabli svetli lampica A sl. 7.
16
UPOZNAVANJE SA VOZILOM

Pre aktivacije alarma dolazi do
autodijagnostike: u slučaju
nepravilnosti, sistem emituje dodatni
zvučni signal.
Zaključavanje vrata, bez aktivacije
alarma, je takođe uvek moguće
blokiranjem vrata ubacivanjem
metalnog dela ključa u bravu vrata sa
strane vozača.
UPOZORENJE Ako se otključavanje
vrata vrši umetanjem metalnog umetka
u bravu vrata vozača, alarm se neće
deaktivirati ako je prethodno aktiviran.
Biće moguća deaktivacija alarma
postavljanjem kontakt brave u položaj
MAR ili pritiskanjem tastera
na
daljinskom upravljaču.DEAKTIVACIJA ALARMA
UPOZORENJE Centralno otvaranje
brave metalnim ključem ne deaktivira
alarm.
ISKLJUČIVANJE ALARMA
Za potpuno isključivanje alarma (npr.
ako vozilo dugo miruje) zaključajte vrata
metalnim delom ključa sa daljinskim
upravljačem.
UPOZORENJE Ako se istroše baterije
ključa sa daljinskim upravljačem, ili u
slučaju kvara u sistemu za deaktivaciju
postavite kontakt bravu u položaj MAR.
VRATA
ZAKLJUČAVANJE /
OTKLJUČAVANJE VRATA
IZNUTRA
Centralizovano zaključavanje /
otključavanje vrata
Ako su sva vrata ispravno zatvorena,
automatski će se zaključati pri brzini
većoj od 20 km/h (funkcija "Autoclose").
Ova funkcija se može isključiti u meniju
na instrumenti tabli.
Da bi se vrata zaključala, pritisnite taster
koji se nalazi na prikazu panela
prednjih vrata sl. 8.
Da bi se vrata zaključala, pritisnite taster
.
7F1B0015C
8F1B0024C
17

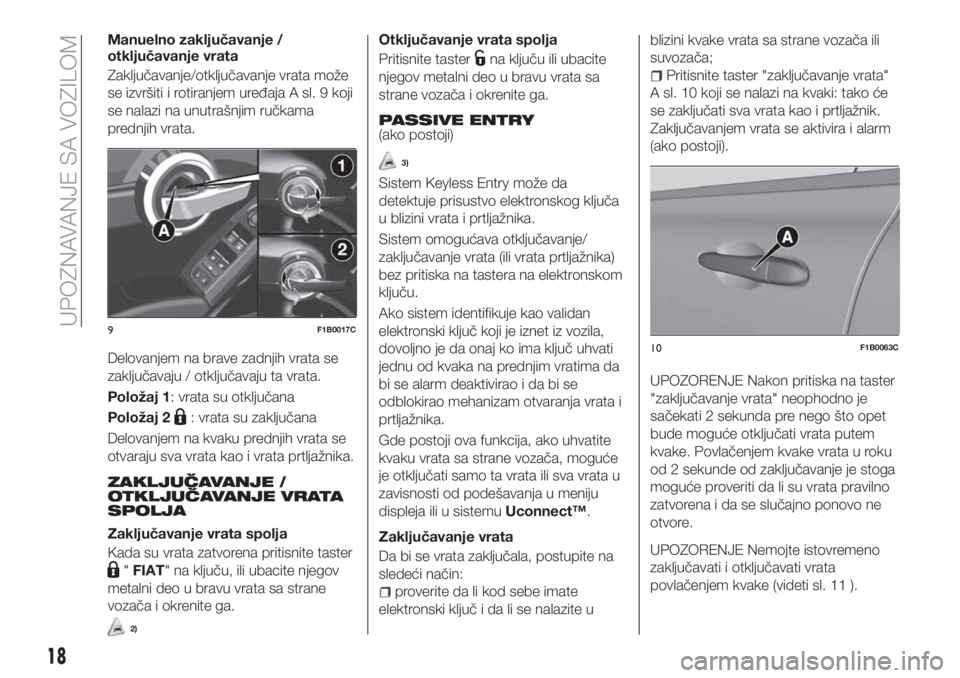

Manuelno zaključavanje /
otključavanje vrata
Zaključavanje/otključavanje vrata može
se izvršiti i rotiranjem uređaja A sl. 9 koji
se nalazi na unutrašnjim ručkama
prednjih vrata.
Delovanjem na brave zadnjih vrata se
zaključavaju / otključavaju ta vrata.
Položaj 1: vrata su otključana
Položaj 2
: vrata su zaključana
Delovanjem na kvaku prednjih vrata se
otvaraju sva vrata kao i vrata prtljažnika.
ZAKLJUČAVANJE /
OTKLJUČAVANJE VRATA
SPOLJA
Zaključavanje vrata spolja
Kada su vrata zatvorena pritisnite taster
"FIAT" na ključu, ili ubacite njegov
metalni deo u bravu vrata sa strane
vozača i okrenite ga.
2)
Otključavanje vrata spolja
Pritisnite taster
na ključu ili ubacite
njegov metalni deo u bravu vrata sa
strane vozača i okrenite ga.
PASSIVE ENTRY(ako postoji)
3)
Sistem Keyless Entry može da
detektuje prisustvo elektronskog ključa
u blizini vrata i prtljažnika.
Sistem omogućava otključavanje/
zaključavanje vrata (ili vrata prtljažnika)
bez pritiska na tastera na elektronskom
ključu.
Ako sistem identifikuje kao validan
elektronski ključ koji je iznet iz vozila,
dovoljno je da onaj ko ima ključ uhvati
jednu od kvaka na prednjim vratima da
bi se alarm deaktivirao i da bi se
odblokirao mehanizam otvaranja vrata i
prtljažnika.
Gde postoji ova funkcija, ako uhvatite
kvaku vrata sa strane vozača, moguće
je otključati samo ta vrata ili sva vrata u
zavisnosti od podešavanja u meniju
displeja ili u sistemuUconnect™.
Zaključavanje vrata
Da bi se vrata zaključala, postupite na
sledeći način:
proverite da li kod sebe imate
elektronski ključ i da li se nalazite ublizini kvake vrata sa strane vozača ili
suvozača;
Pritisnite taster "zaključavanje vrata"
A sl. 10 koji se nalazi na kvaki: tako će
se zaključati sva vrata kao i prtljažnik.
Zaključavanjem vrata se aktivira i alarm
(ako postoji).
UPOZORENJE Nakon pritiska na taster
"zaključavanje vrata" neophodno je
sačekati 2 sekunda pre nego što opet
bude moguće otključati vrata putem
kvake. Povlačenjem kvake vrata u roku
od 2 sekunde od zaključavanje je stoga
moguće proveriti da li su vrata pravilno
zatvorena i da se slučajno ponovo ne
otvore.
UPOZORENJE Nemojte istovremeno
zaključavati i otključavati vrata
povlačenjem kvake (videti sl. 11 ).
9F1B0017C
10F1B0063C
18
UPOZNAVANJE SA VOZILOM
