FIAT 500X 2018 Knjižica za upotrebu i održavanje (in Serbian)

MOTOR
189)
Verzije 1.4 T-Jet LPG 120 KS1.4 Turbo Multi Air
136/140 KS1.4 Turbo Multi Air
163/170 KS
Šifra tipa 55277701 55263624 55263623
Ciklus Otto Otto Otto
Broj i položaj cilindara 4 redno 4 redno 4 redno
Prečnik i hod klipa (mm) 72 x 84 72 x 84 72 x 84
Ukupna zapremina (cm³) 1368 1368 1368
Odnos kompresije 9,8 ± 0,2 10,0 ± 0,2 10,0 ± 0,2
LPG BENZIN
Maksimalna snaga (CEE) (kW) 88 88100
(*)/ 103120(**)/ 125
Maksimalna snaga (CEE) (Ks) 120 120136
(*)/ 140163(**)/ 170
odgovarajući režim (obrtaja/minut) 5000 5000 5000 5500
Maksimalni obrtni moment (CEE)
(Nm)215 215 230 250
odgovarajući režim (obrtaja/minut) 2500 2500 1750 2500
Svećice NGK IKR9J8 NGK IKR9J8 NGK IKR9J8
GorivoLPG za motorna
vozila (po
Specifikaciji
EN589)Bezolovni benzin
95 R.O.N.
(Specifikacija
EN228)Bezolovni benzin 95 R.O.N.
(Specifikacija EN228)Bezolovni benzin 95 R.O.N.
(Specifikacija EN228)
(*) Verzija 1.4 Turbo Multi Air 136 KS
(**) Verzija 1.4 Turbo Multi Air 163 KS
209

Verzije 1.6 E.Torq 2.4 Tigershark(*)
Šifra tipa 55263842
Ciklus Otto Otto
Broj i položaj cilindara 4 redno 4 redno
Prečnik i hod klipa (mm) 77 x 85,8 88 x 97
Ukupna zapremina (cm³) 1598 2360
Odnos kompresije 11 ± 0,15 10 ± 0,2
Maksimalna snaga (CEE) (kW) 81 129
Maksimalna snaga (CEE) (Ks) 110 175
odgovarajući režim (obrtaja/minut) 5500 6400
Maksimalni obrtni moment (CEE) (Nm) 152 230
odgovarajući režim (obrtaja/minut) 4500 3900
SvećiceNGK - SINGLE IR - ZKR7BI - 10 JAPAN
C128CHAMPION - SP148183AB
GorivoBezolovni benzin 95 R.O.N. (Specifikacija
EN228)Bezolovni benzin 95 R.O.N. (Specifikacija
EN228)
(*) Verzija za specijalna tržišta
210
TEHNIČKI PODACI

Verzije 1.3 Multijet 1.6 Multijet 2.0 Multijet(*)2.0 Multijet(**)
Šifra tipa 55266963 55260384 55263087 55263088
Ciklus Dizel Dizel Dizel Dizel
Broj i položaj cilindara 4 redno 4 redno 4 redno 4 redno
Prečnik i hod klipa (mm) 69,6 X 82 79,5 x 80,5 83 x 90,4 83 x 90,4
Ukupna zapremina (cm³) 1248 1598 1956 1956
Odnos kompresije 16,8 ± 0,2 16,5 ± 0,4 16,5 ± 0,4 16,5 ± 0,4
Maksimalna snaga (CEE)
(kW)70
88 / 84,4
(***)103 / 100(***)103 / 100(***)
Maksimalna snaga (CEE)
(Ks)95
120 / 115(***)140 / 136(***)140 / 136(***)
odgovarajući režim
(obrtaja/minut)3750 3750 3750 4000
Maksimalni obrtni
moment (CEE) (Nm)200 320 350 350
odgovarajući režim
(obrtaja/minut)1750 1750 1750 1500
GorivoDizel gorivo za motorna
vozila (po Specifikaciji
EN590)Dizel gorivo za motorna
vozila (po Specifikaciji
EN590)Dizel gorivo za motorna
vozila (po Specifikaciji
EN590)Dizel gorivo za motorna
vozila (po Specifikaciji
EN590)
(*) Verzija sa ručnim menjačem
(**) Verzije sa automatskim menjačem AT9
(***) Verzije za specijalna tržišta
PAŽNJA
189)Modifikacije ili popravke sistema napajanja izvršene na nepravilan način i bez vođenja računa o tehničkim karakteristikama instalacije,
mogu izazvati nepravilnosti u radu uz opasnost od požara.
211

TOČKOVI
OSNOVNE FELNE I PNEUMATICI
190) 191)
Felne od legure ili kovanog gvožđa. Pneumatici Tubeless sa radijalnim kosturom. U saobraćajnoj dozvoli su navedeni svi
odobreni pneumatici.
UPOZORENJE U slučaju eventualnog neslaganja između "Uputstva za upotrebu i održavanje" i saobraćajne dozvole, uzmite u
obzir samo navedeno u saobraćajnoj dozvoli. Za bezbednu vožnju je neophodno da vozila imaju pneumatike iste marke i tipa
na svim točkovima.
UPOZORENJE Sa pneumaticima Tubeless ne koristiti unutrašnje gume.
Felne Pneumatici u opremi Zimski pneumatici
6 1/2J x 16 H2 ET40 215 / 60 R16 95H 215 / 60 R16 95Q (M+S)
7J x 17 H2 ET40215 / 55 R17 94V
(*)215 / 55 R17 94Q (M+S)
215 / 55 R17 98V (M+S)
7J x 18 H2 ET40225 / 45 R18 91V
225 / 45 R18 91Q (M+S)
225 / 45 R18 91Y
(*) Obavezan pneumatik za neke verzije / tržišta.
Kod verzija sa pneumaticima 215/60 R16 i 215/55 R17 mogu se montirati lanci za sneg manjih gabarita sa maksimalnim
ispupčenjem preko profila pneumatika od 7 mm.
Verzije ECO PACK (1.3 Multijet 95 KS / 1.6 Multijet 115/120 KS)
Felne Pneumatici u opremi Zimski pneumatici
7J x 17 H2 ET40 215 / 55 R17 94V Good Year 215 / 55 R17 94Q (M+S)
Rezervni točak (ako ga ima)
Felna:4,0x16/Pneumatik:T145/90 R16 106M
212
TEHNIČKI PODACI

PRITISAK U HLADNIM GUMAMA (bar)
Kada je pneumatik vruć vrednost pritiska treba da bude +0,3 bar u odnosu na propisanu vrednost. U svakom slučaju proverite
ispravnu vrednost hladnog pneumatika.
Kod pneumatika za sneg vrednost pritiska treba da bude +0,2 bar u odnosu na propisanu vrednost osnovnih pneumatika.
Ukoliko je potrebno podići vozilo, pogledati paragraf "Podizanje vozila" u odeljku "U vanrednim situacijama".
PneumaticiPrazno vozilo i sa pola opterećenja Pri punom opterećenju
Rezervni točak
Prednji Zadnji Prednji Zadnji
215 / 60 R16 95H 2,4 2,4 2,6 2,6
4,2 215 / 55 R17 94V 2,4 2,4 2,6 2,6
225 / 45 R18 91V 2,4 2,4 2,6 2,6
225 / 45 R18 91Y 2,4 2,4 2,6 2,6
PAŽNJA
190)Ako se koriste zimski pneumatici sa indeksom brzine manjim od navedenog u saobraćajnoj dozvoli, nemojte voziti brže od maksimalne
brzine koja odgovara indeksu brzine pneumatika.
191)U slučaju da koristite limene poklopce točkova koji se fiksiraju (pomoću opruge) za felnu i pneumatike koji nisu iz prve ugradnje (rezervni
delovi), opremljene "Rim Protector-om", NE stavljajte poklopce točka. Korišćenje neodgovarajućih pneumatika i ratkapni može izazvati
iznenadni gubitak pritiska pneumatika.
213

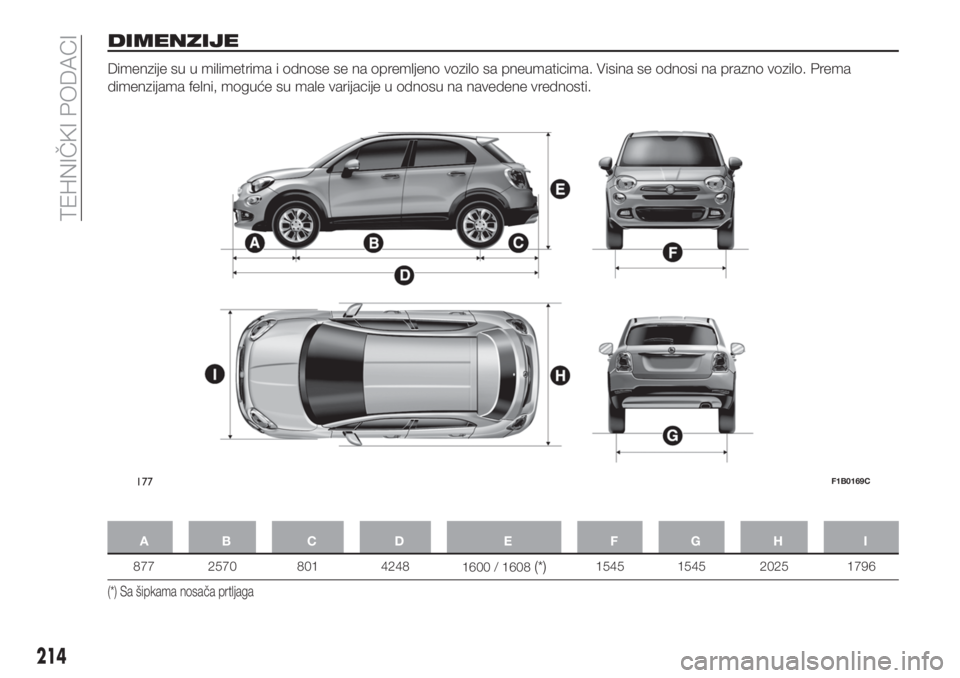

DIMENZIJE
Dimenzije su u milimetrima i odnose se na opremljeno vozilo sa pneumaticima. Visina se odnosi na prazno vozilo. Prema
dimenzijama felni, moguće su male varijacije u odnosu na navedene vrednosti.
AB C D E FGH I
877 2570 801 4248
1600 / 1608(*)1545 1545 2025 1796
(*) Sa šipkama nosača prtljaga
177F1B0169C
214
TEHNIČKI PODACI

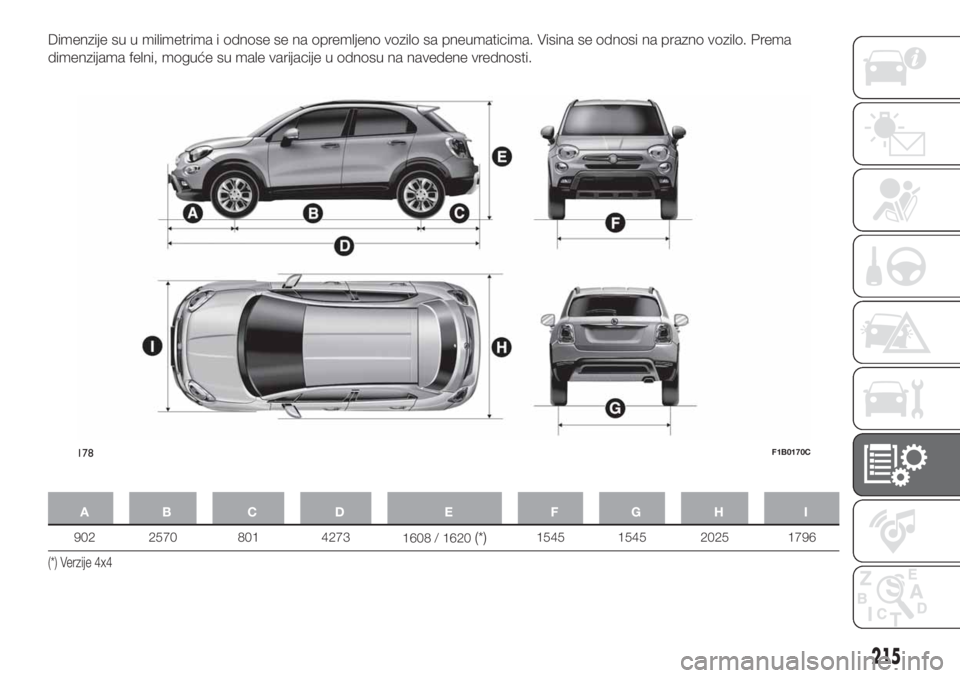

Dimenzije su u milimetrima i odnose se na opremljeno vozilo sa pneumaticima. Visina se odnosi na prazno vozilo. Prema
dimenzijama felni, moguće su male varijacije u odnosu na navedene vrednosti.
AB C D E FGH I
902 2570 801 4273
1608 / 1620(*)1545 1545 2025 1796
(*) Verzije 4x4
178F1B0170C
215

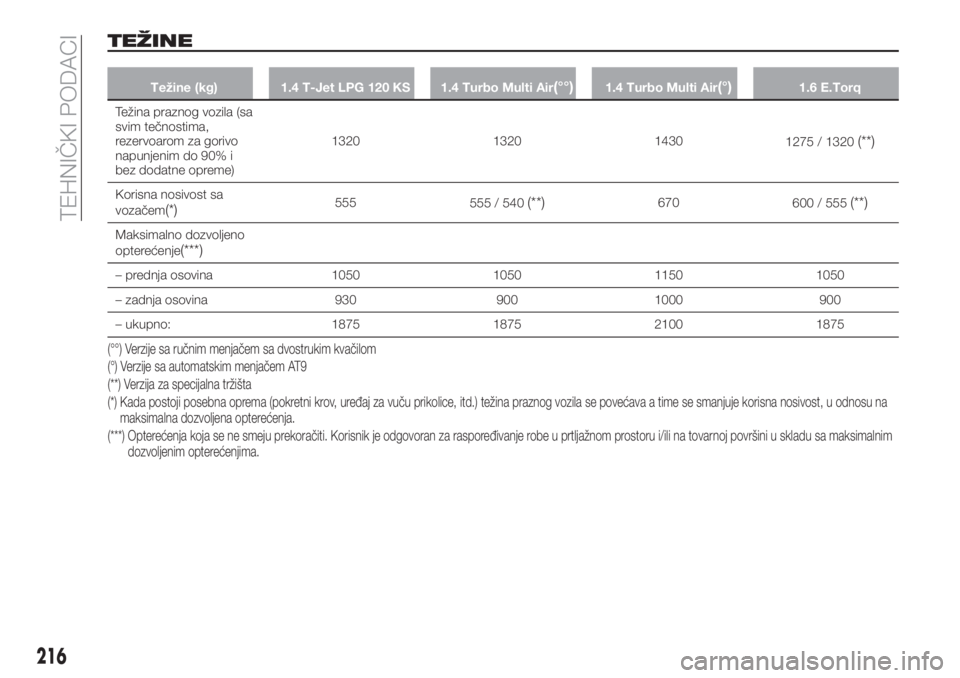

TEŽINE
Težine (kg) 1.4 T-Jet LPG 120 KS 1.4 Turbo Multi Air(°°)1.4 Turbo Multi Air(°)1.6 E.Torq
Težina praznog vozila (sa
svim tečnostima,
rezervoarom za gorivo
napunjenim do 90% i
bez dodatne opreme)1320 1320 1430
1275 / 1320
(**)
Korisna nosivost sa
vozačem(*)555
555 / 540(**)670
600 / 555(**)
Maksimalno dozvoljeno
opterećenje(***)
– prednja osovina 1050 1050 1150 1050
– zadnja osovina 930 900 1000 900
– ukupno: 1875 1875 2100 1875
(°°) Verzije sa ručnim menjačem sa dvostrukim kvačilom
(°) Verzije sa automatskim menjačem AT9
(**) Verzija za specijalna tržišta
(*) Kada postoji posebna oprema (pokretni krov, uređaj za vuču prikolice, itd.) težina praznog vozila se povećava a time se smanjuje korisna nosivost, u odnosu na
maksimalna dozvoljena opterećenja.
(***) Opterećenja koja se ne smeju prekoračiti. Korisnik je odgovoran za raspoređivanje robe u prtljažnom prostoru i/ili na tovarnoj površini u skladu sa maksimalnim
dozvoljenim opterećenjima.
216
TEHNIČKI PODACI

Težine (kg) 1.4 T-Jet LPG 120 KS 1.4 Turbo Multi Air(°°)1.4 Turbo Multi Air(°)1.6 E.Torq
Vučno opterećenje
– prikolica sa
sopstvenim sistemom
kočenja900 1200 1200 800
Maksimalno opterećenje
na kugli kuke (prikolica
sa kočnicom)60
(*****)60 60 60
Maksimalno opterećenje
na krovu
(****)50 50 50 50
(°°) Verzije sa ručnim menjačem sa dvostrukim kvačilom
(°) Verzije sa automatskim menjačem AT9
(*****) Za neke verzije/tržišta nije dozvoljena vuča prikolice i stoga nije predviđena montaža kuke za vuču prikolice.
(****) Sa šipkama nosača prtljaga
217

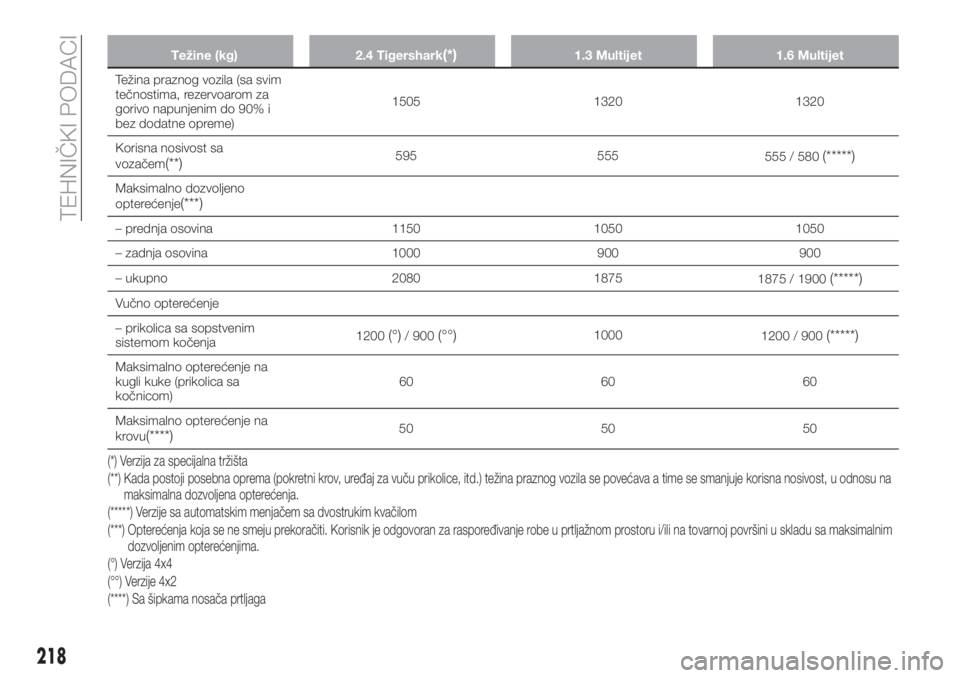

Težine (kg) 2.4 Tigershark(*)1.3 Multijet 1.6 Multijet
Težina praznog vozila (sa svim
tečnostima, rezervoarom za
gorivo napunjenim do 90% i
bez dodatne opreme)1505 1320 1320
Korisna nosivost sa
vozačem
(**)595 555
555 / 580(*****)
Maksimalno dozvoljeno
opterećenje(***)
– prednja osovina 1150 1050 1050
– zadnja osovina 1000 900 900
– ukupno 2080 1875
1875 / 1900
(*****)
Vučno opterećenje
– prikolica sa sopstvenim
sistemom kočenja1200
(°)/ 900(°°)1000
1200 / 900(*****)
Maksimalno opterećenje na
kugli kuke (prikolica sa
kočnicom)60 60 60
Maksimalno opterećenje na
krovu
(****)50 50 50
(*) Verzija za specijalna tržišta
(**) Kada postoji posebna oprema (pokretni krov, uređaj za vuču prikolice, itd.) težina praznog vozila se povećava a time se smanjuje korisna nosivost, u odnosu na
maksimalna dozvoljena opterećenja.
(*****) Verzije sa automatskim menjačem sa dvostrukim kvačilom
(***) Opterećenja koja se ne smeju prekoračiti. Korisnik je odgovoran za raspoređivanje robe u prtljažnom prostoru i/ili na tovarnoj površini u skladu sa maksimalnim
dozvoljenim opterećenjima.
(°) Verzija 4x4
(°°) Verzije 4x2
(****) Sa šipkama nosača prtljaga
218
