FIAT 500X 2018 Käyttö- ja huolto-ohjekirja (in in Finnish)

PAINOT
Painot (kg)1.4 T-Jet nestekaasu
120 HV1.4 Turbo MultiAir(°°)1.4 Turbo MultiAir(°)1.6 E.Torq
Paino tyhjänä (kaikkien
nesteiden kanssa,
polttoainesäiliö täytetty
90 % ja ilman
lisävarusteita)1320 1320 1430
1275 / 1320
(**)
Hyötykuorma kuljettaja
mukaan lukien(*)555
555 / 540(**)670
600 / 555(**)
Sallitut
enimmäiskuormat(***)
– etuakseli 1050 1050 1150 1050
– taka-akseli 930 900 1000 900
– kokonaismäärä 1875 1875 2100 1875
(°°) Versiot manuaalisella vaihteistolla ja kaksoiskytkimellisellä automaattivaihteistolla (°) Versiot automaattivaihteistolla AT9
(**) Versio tietyille markkinoille (*) Erityisvarusteiden kanssa (avattava katto, perävaunun hinauslaite, jne) paino tyhjänä kasvaa ja tämän seurauksena hyötytila laskee (sallittuja maksimikuormia on
aina noudatettava).
(***) Kuormat, joita ei saa ylittää. Käyttäjän vastuulla on sijoittaa kuorma tavaratilaan ja/tai kuormaustasolle noudattaen sallittuja maksimikuormia.
219

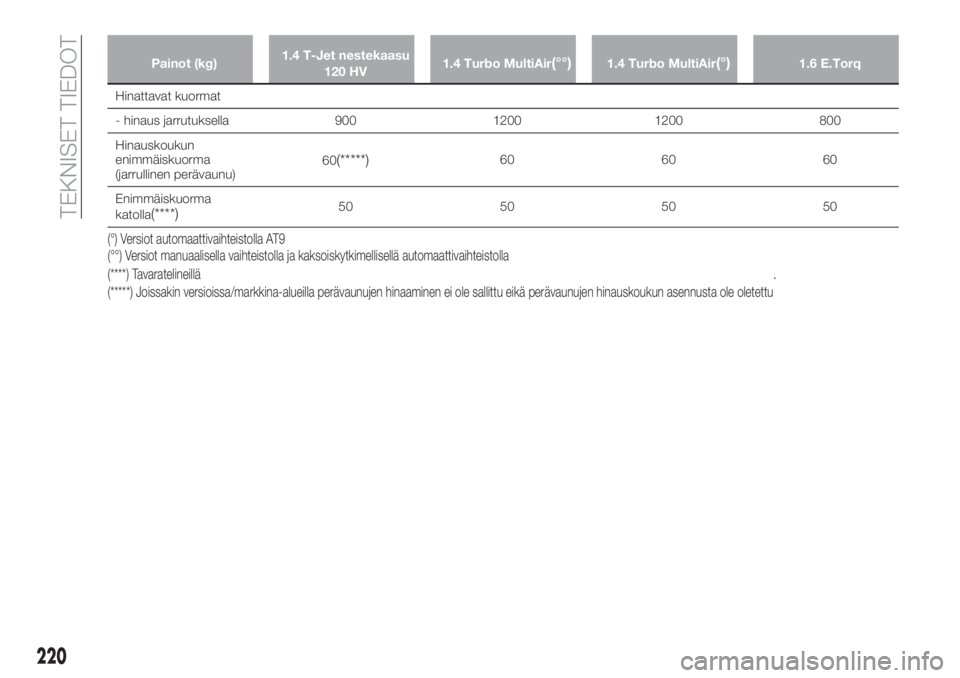

Painot (kg)1.4 T-Jet nestekaasu
120 HV1.4 Turbo MultiAir(°°)1.4 Turbo MultiAir(°)1.6 E.Torq
Hinattavat kuormat
- hinaus jarrutuksella 900 1200 1200 800
Hinauskoukun
enimmäiskuorma
(jarrullinen perävaunu)60
(*****)60 60 60
Enimmäiskuorma
katolla
(****)50 50 50 50
(°°) Versiot manuaalisella vaihteistolla ja kaksoiskytkimellisellä automaattivaihteistolla (°) Versiot automaattivaihteistolla AT9
(*****) Joissakin versioissa/markkina-alueilla perävaunujen hinaaminen ei ole sallittu eikä perävaunujen hinauskoukun asennusta ole oletettu.
(****) Tavaratelineillä
220
TEKNISET TIEDOT

Painot (kg) 2.4 Tigershark(*)1.3 Multijet 1.6 Multijet
Paino tyhjänä (kaikkien
nesteiden kanssa,
polttoainesäiliö täytetty 90 % ja
ilman lisävarusteita)1505 1320 1320
Hyötykuorma kuljettaja mukaan
lukien
(**)595 555
555 / 580(*****)
Sallitut enimmäiskuormat(***)
– etuakseli 1150 1050 1050
– taka-akseli 1000 900 900
– kokonaismäärä 2080 1875
1875 / 1900
(*****)
Hinattavat kuormat
- hinaus jarrutuksella
1200
(°)/ 900(°°)1000
1200 / 900(*****)
Hinauskoukun enimmäiskuorma
(jarrullinen perävaunu)60 60 60
Enimmäiskuorma katolla
(****)50 50 50
(*) Versio tietyille markkinoille
(**) Erityisvarusteiden kanssa (avattava katto, perävaunun hinauslaite, jne) paino tyhjänä kasvaa ja tämän seurauksena hyötytila laskee (sallittuja maksimikuormia on
aina noudatettava).
(*****) Versiot kaksoiskytkimellisellä automaattivaihteistolla (***) Kuormat, joita ei saa ylittää. Käyttäjän vastuulla on sijoittaa kuorma tavaratilaan ja/tai kuormaustasolle noudattaen sallittuja maksimikuormia.
(°) Versio 4x4
(°°) Versio 4x2 (****) Tavaratelineillä
221

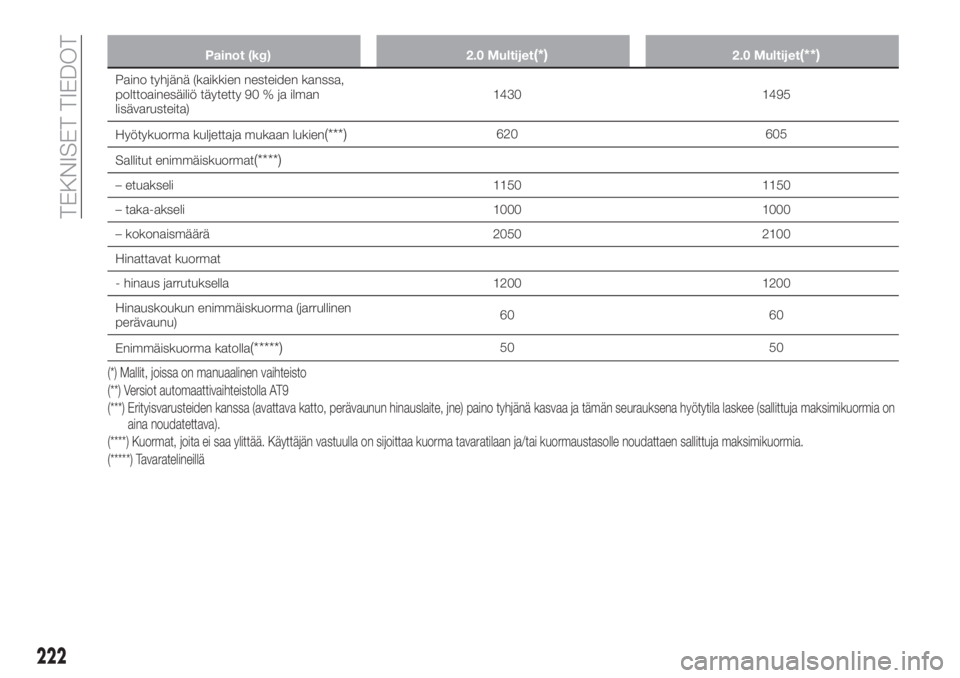

Painot (kg) 2.0 Multijet(*)2.0 Multijet(**)
Paino tyhjänä (kaikkien nesteiden kanssa,
polttoainesäiliö täytetty 90 % ja ilman
lisävarusteita)1430 1495
Hyötykuorma kuljettaja mukaan lukien
(***)620 605
Sallitut enimmäiskuormat
(****)
– etuakseli 1150 1150
– taka-akseli 1000 1000
– kokonaismäärä 2050 2100
Hinattavat kuormat
- hinaus jarrutuksella 1200 1200
Hinauskoukun enimmäiskuorma (jarrullinen
perävaunu)60 60
Enimmäiskuorma katolla
(*****)50 50
(*) Mallit, joissa on manuaalinen vaihteisto
(**) Versiot automaattivaihteistolla AT9
(***) Erityisvarusteiden kanssa (avattava katto, perävaunun hinauslaite, jne) paino tyhjänä kasvaa ja tämän seurauksena hyötytila laskee (sallittuja maksimikuormia on
aina noudatettava).
(****) Kuormat, joita ei saa ylittää. Käyttäjän vastuulla on sijoittaa kuorma tavaratilaan ja/tai kuormaustasolle noudattaen sallittuja maksimikuormia.
(*****) Tavaratelineillä
222
TEKNISET TIEDOT

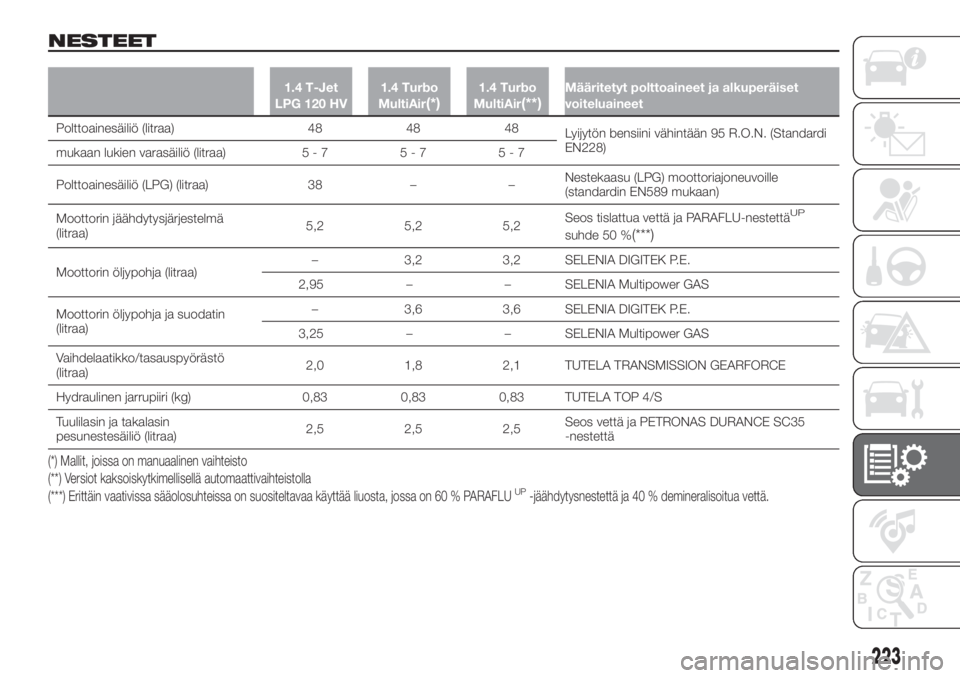

NESTEET
1.4 T-Jet
LPG 120 HV1.4 Turbo
MultiAir(*)1.4 Turbo
MultiAir(**)Määritetyt polttoaineet ja alkuperäiset
voiteluaineet
Polttoainesäiliö (litraa) 48 48 48
Lyijytön bensiini vähintään 95 R.O.N. (Standardi
EN228)
mukaan lukien varasäiliö (litraa) 5 - 7 5 - 7 5 - 7
Polttoainesäiliö (LPG) (litraa) 38 – –Nestekaasu (LPG) moottoriajoneuvoille
(standardin EN589 mukaan)
Moottorin jäähdytysjärjestelmä
(litraa)5,2 5,2 5,2Seos tislattua vettä ja PARAFLU-nestettä
UP
suhde 50 %(***)
Moottorin öljypohja (litraa)– 3,2 3,2 SELENIA DIGITEK P.E.
2,95 – – SELENIA Multipower GAS
Moottorin öljypohja ja suodatin
(litraa)– 3,6 3,6 SELENIA DIGITEK P.E.
3,25 – – SELENIA Multipower GAS
Vaihdelaatikko/tasauspyörästö
(litraa)2,0 1,8 2,1 TUTELA TRANSMISSION GEARFORCE
Hydraulinen jarrupiiri (kg) 0,83 0,83 0,83 TUTELA TOP 4/S
Tuulilasin ja takalasin
pesunestesäiliö (litraa)2,5 2,5 2,5Seos vettä ja PETRONAS DURANCE SC35
-nestettä
(*) Mallit, joissa on manuaalinen vaihteisto
(**) Versiot kaksoiskytkimellisellä automaattivaihteistolla
(***) Erittäin vaativissa sääolosuhteissa on suositeltavaa käyttää liuosta, jossa on 60 % PARAFLU
UP-jäähdytysnestettä ja 40 % demineralisoitua vettä.
223

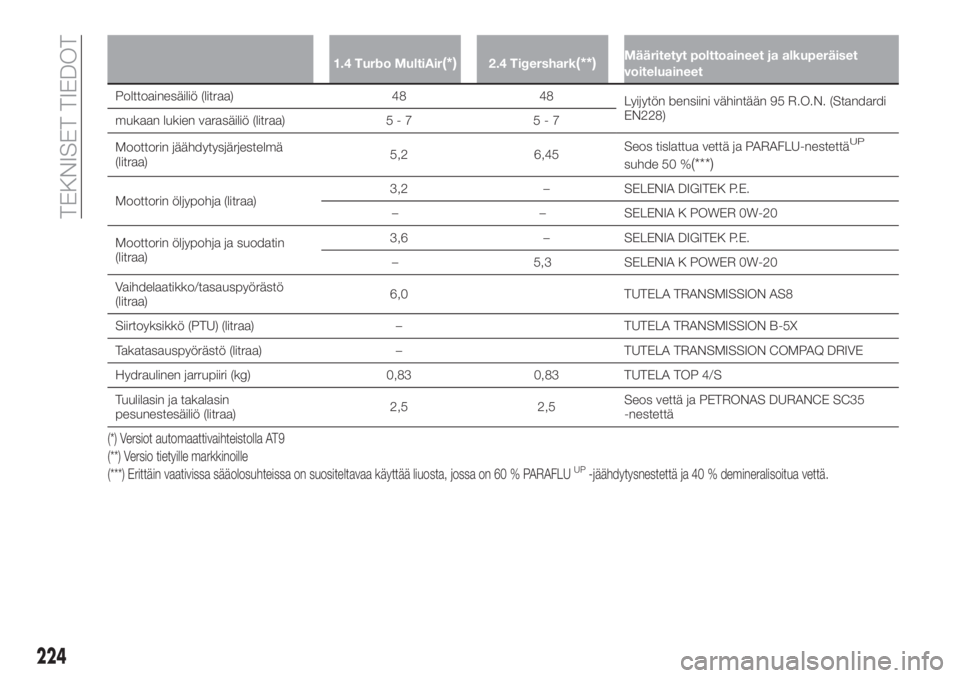

1.4 Turbo MultiAir(*)2.4 Tigershark(**)Määritetyt polttoaineet ja alkuperäiset
voiteluaineet
Polttoainesäiliö (litraa) 48 48
Lyijytön bensiini vähintään 95 R.O.N. (Standardi
EN228)
mukaan lukien varasäiliö (litraa) 5 - 7 5 - 7
Moottorin jäähdytysjärjestelmä
(litraa)5,2 6,45Seos tislattua vettä ja PARAFLU-nestettä
UP
suhde 50 %(***)
Moottorin öljypohja (litraa)3,2 – SELENIA DIGITEK P.E.
– – SELENIA K POWER 0W-20
Moottorin öljypohja ja suodatin
(litraa)3,6 – SELENIA DIGITEK P.E.
– 5,3 SELENIA K POWER 0W-20
Vaihdelaatikko/tasauspyörästö
(litraa)6,0 TUTELA TRANSMISSION AS8
Siirtoyksikkö (PTU) (litraa) – TUTELA TRANSMISSION B-5X
Takatasauspyörästö (litraa) – TUTELA TRANSMISSION COMPAQ DRIVE
Hydraulinen jarrupiiri (kg) 0,83 0,83 TUTELA TOP 4/S
Tuulilasin ja takalasin
pesunestesäiliö (litraa)2,5 2,5Seos vettä ja PETRONAS DURANCE SC35
-nestettä
(*) Versiot automaattivaihteistolla AT9
(**) Versio tietyille markkinoille
(***) Erittäin vaativissa sääolosuhteissa on suositeltavaa käyttää liuosta, jossa on 60 % PARAFLU
UP-jäähdytysnestettä ja 40 % demineralisoitua vettä.
224
TEKNISET TIEDOT

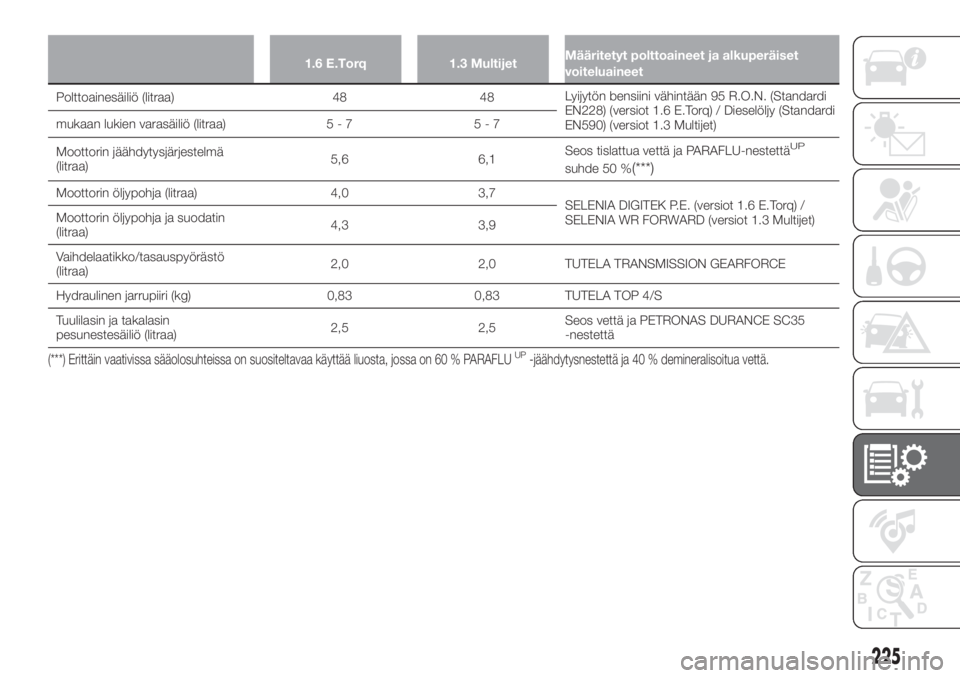

1.6 E.Torq 1.3 MultijetMääritetyt polttoaineet ja alkuperäiset
voiteluaineet
Polttoainesäiliö (litraa) 48 48Lyijytön bensiini vähintään 95 R.O.N. (Standardi
EN228) (versiot 1.6 E.Torq) / Dieselöljy (Standardi
EN590) (versiot 1.3 Multijet) mukaan lukien varasäiliö (litraa) 5 - 7 5 - 7
Moottorin jäähdytysjärjestelmä
(litraa)5,6 6,1Seos tislattua vettä ja PARAFLU-nestettä
UP
suhde 50 %(***)
Moottorin öljypohja (litraa) 4,0 3,7
SELENIA DIGITEK P.E. (versiot 1.6 E.Torq) /
SELENIA WR FORWARD (versiot 1.3 Multijet) Moottorin öljypohja ja suodatin
(litraa)4,3 3,9
Vaihdelaatikko/tasauspyörästö
(litraa)2,0 2,0 TUTELA TRANSMISSION GEARFORCE
Hydraulinen jarrupiiri (kg) 0,83 0,83 TUTELA TOP 4/S
Tuulilasin ja takalasin
pesunestesäiliö (litraa)2,5 2,5Seos vettä ja PETRONAS DURANCE SC35
-nestettä
(***) Erittäin vaativissa sääolosuhteissa on suositeltavaa käyttää liuosta, jossa on 60 % PARAFLUUP-jäähdytysnestettä ja 40 % demineralisoitua vettä.
225

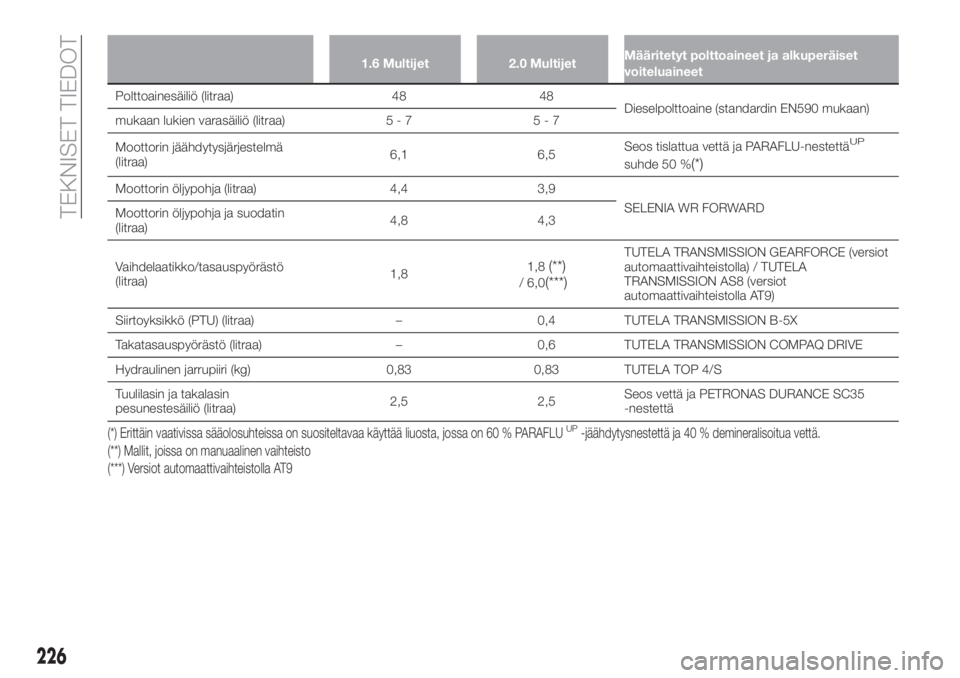

1.6 Multijet 2.0 MultijetMääritetyt polttoaineet ja alkuperäiset
voiteluaineet
Polttoainesäiliö (litraa) 48 48
Dieselpolttoaine (standardin EN590 mukaan)
mukaan lukien varasäiliö (litraa) 5 - 7 5 - 7
Moottorin jäähdytysjärjestelmä
(litraa)6,1 6,5Seos tislattua vettä ja PARAFLU-nestettä
UP
suhde 50 %(*)
Moottorin öljypohja (litraa) 4,4 3,9
SELENIA WR FORWARD
Moottorin öljypohja ja suodatin
(litraa)4,8 4,3
Vaihdelaatikko/tasauspyörästö
(litraa)1,81,8
(**)/ 6,0(***)
TUTELA TRANSMISSION GEARFORCE (versiot
automaattivaihteistolla) / TUTELA
TRANSMISSION AS8 (versiot
automaattivaihteistolla AT9)
Siirtoyksikkö (PTU) (litraa) – 0,4 TUTELA TRANSMISSION B-5X
Takatasauspyörästö (litraa) – 0,6 TUTELA TRANSMISSION COMPAQ DRIVE
Hydraulinen jarrupiiri (kg) 0,83 0,83 TUTELA TOP 4/S
Tuulilasin ja takalasin
pesunestesäiliö (litraa)2,5 2,5Seos vettä ja PETRONAS DURANCE SC35
-nestettä
(*) Erittäin vaativissa sääolosuhteissa on suositeltavaa käyttää liuosta, jossa on 60 % PARAFLUUP-jäähdytysnestettä ja 40 % demineralisoitua vettä.
(**) Mallit, joissa on manuaalinen vaihteisto
(***) Versiot automaattivaihteistolla AT9
226
TEKNISET TIEDOT

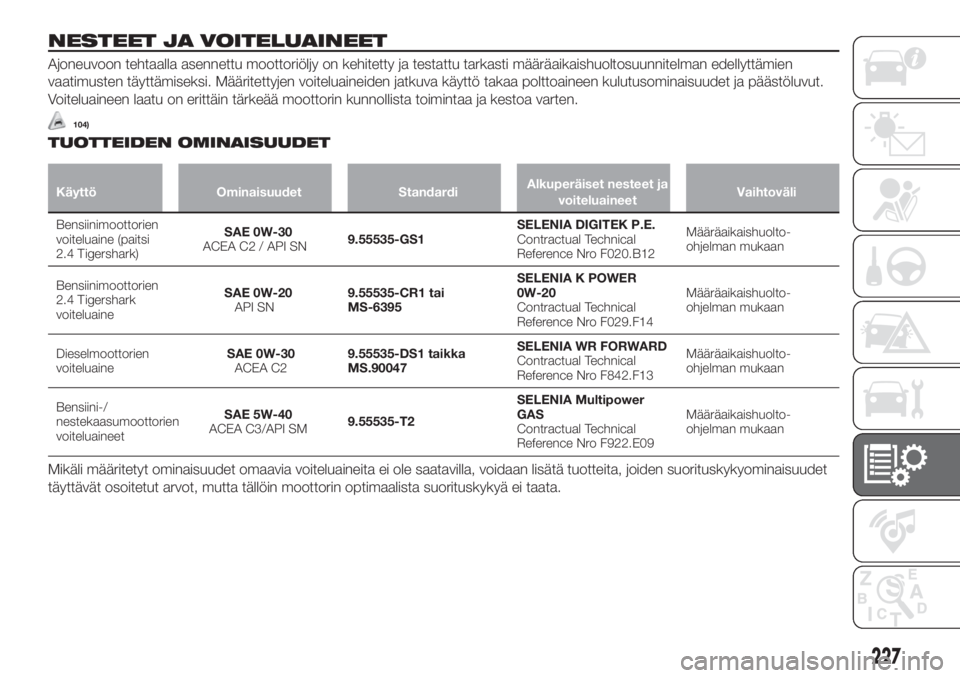

NESTEET JA VOITELUAINEET
Ajoneuvoon tehtaalla asennettu moottoriöljy on kehitetty ja testattu tarkasti määräaikaishuoltosuunnitelman edellyttämien
vaatimusten täyttämiseksi. Määritettyjen voiteluaineiden jatkuva käyttö takaa polttoaineen kulutusominaisuudet ja päästöluvut.
Voiteluaineen laatu on erittäin tärkeää moottorin kunnollista toimintaa ja kestoa varten.
TUOTTEIDEN OMINAISUUDET
Käyttö Ominaisuudet StandardiAlkuperäiset nesteet ja
voiteluaineetVaihtoväli
Bensiinimoottorien
voiteluaine (paitsi
2.4 Tigershark)SAE 0W-30
ACEA C2 / API SN9.55535-GS1SELENIA DIGITEK P.E.
Contractual Technical
Reference Nro F020.B12Määräaikaishuolto-
ohjelman mukaan
Bensiinimoottorien
2.4 Tigershark
voiteluaineSAE 0W-20
API SN9.55535-CR1 tai
MS-6395SELENIA K POWER
0W-20
Contractual Technical
Reference Nro F029.F14Määräaikaishuolto-
ohjelman mukaan
Dieselmoottorien
voiteluaineSAE 0W-30
ACEA C29.55535-DS1 taikka
MS.90047SELENIA WR FORWARD
Contractual Technical
Reference Nro F842.F13Määräaikaishuolto-
ohjelman mukaan
Bensiini-/
nestekaasumoottorien
voiteluaineetSAE 5W-40
ACEA C3/API SM9.55535-T2SELENIA Multipower
GAS
Contractual Technical
Reference Nro F922.E09Määräaikaishuolto-
ohjelman mukaan
Mikäli määritetyt ominaisuudet omaavia voiteluaineita ei ole saatavilla, voidaan lisätä tuotteita, joiden suorituskykyominaisuudet
täyttävät osoitetut arvot, mutta tällöin moottorin optimaalista suorituskykyä ei taata.
227
104)

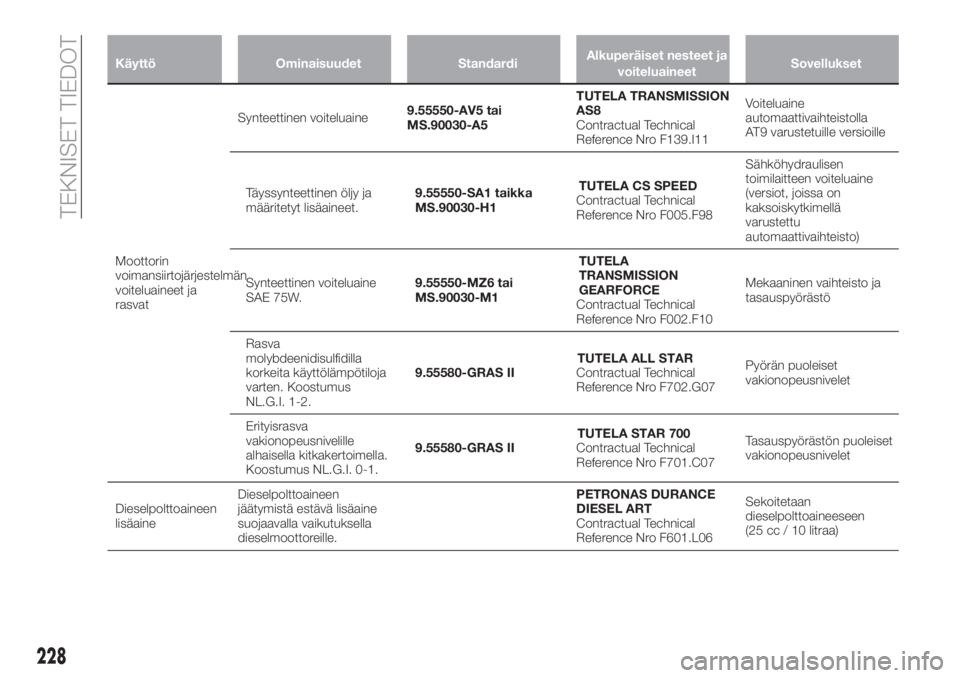

Käyttö Ominaisuudet StandardiAlkuperäiset nesteet ja
voiteluaineetSovellukset
Moottorin
voimansiirtojärjestelmän
voiteluaineet ja
rasvatSynteettinen voiteluaine9.55550-AV5 tai
MS.90030-A5TUTELA TRANSMISSION
AS8
Contractual Technical
Reference Nro F139.I11Voiteluaine
automaattivaihteistolla
AT9 varustetuille versioille
Täyssynteettinen öljy ja
määritetyt lisäaineet.9.55550-SA1 taikka
MS.90030-H1TUTELA CS SPEED
Contractual Technical
Reference Nro F005.F98Sähköhydraulisen
toimilaitteen voiteluaine
(versiot, joissa on
kaksoiskytkimellä
varustettu
automaattivaihteisto)
Synteettinen voiteluaine
SAE 75W.9.55550-MZ6 tai
MS.90030-M1TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference Nro F002.F10Mekaaninen vaihteisto ja
tasauspyörästö
Rasva
molybdeenidisulfidilla
korkeita käyttölämpötiloja
varten. Koostumus
NL.G.I. 1-2.9.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference Nro F702.G07Pyörän puoleiset
vakionopeusnivelet
Erityisrasva
vakionopeusnivelille
alhaisella kitkakertoimella.
Koostumus NL.G.I. 0-1.9.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference Nro F701.C07Tasauspyörästön puoleiset
vakionopeusnivelet
Dieselpolttoaineen
lisäaineDieselpolttoaineen
jäätymistä estävä lisäaine
suojaavalla vaikutuksella
dieselmoottoreille.PETRONAS DURANCE
DIESEL ART
Contractual Technical
Reference Nro F601.L06Sekoitetaan
dieselpolttoaineeseen
(25 cc / 10 litraa)
228
