FIAT 500X 2018 Käyttö- ja huolto-ohjekirja (in in Finnish)

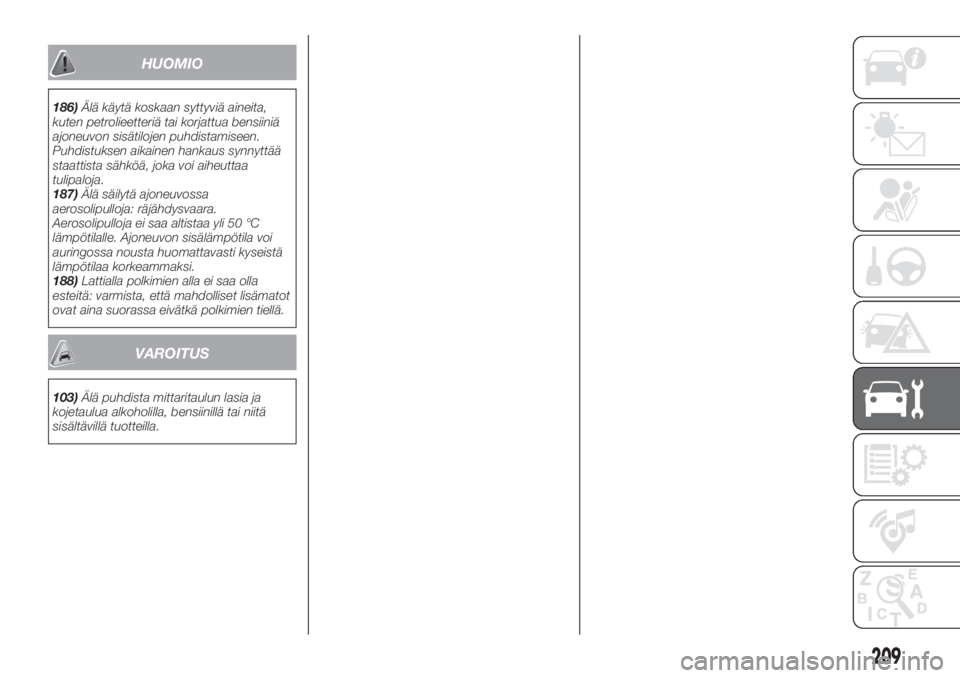

HUOMIO
186)Älä käytä koskaan syttyviä aineita,
kuten petrolieetteriä tai korjattua bensiiniä
ajoneuvon sisätilojen puhdistamiseen.
Puhdistuksen aikainen hankaus synnyttää
staattista sähköä, joka voi aiheuttaa
tulipaloja.
187)Älä säilytä ajoneuvossa
aerosolipulloja: räjähdysvaara.
Aerosolipulloja ei saa altistaa yli 50 °C
lämpötilalle. Ajoneuvon sisälämpötila voi
auringossa nousta huomattavasti kyseistä
lämpötilaa korkeammaksi.
188)Lattialla polkimien alla ei saa olla
esteitä: varmista, että mahdolliset lisämatot
ovat aina suorassa eivätkä polkimien tiellä.
VAROITUS
103)Älä puhdista mittaritaulun lasia ja
kojetaulua alkoholilla, bensiinillä tai niitä
sisältävillä tuotteilla.
209

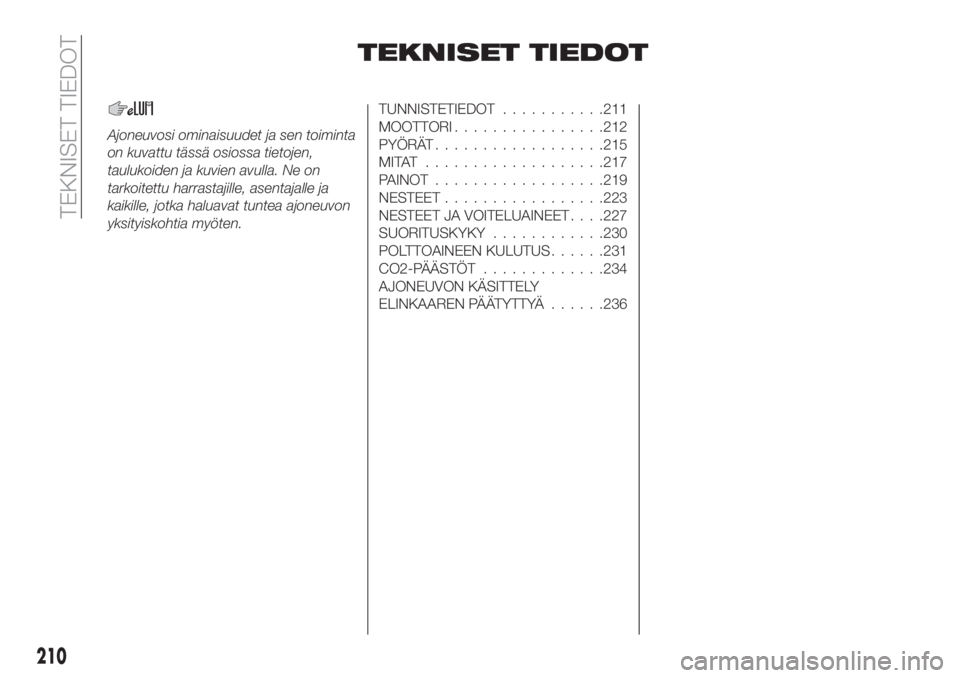

TEKNISET TIEDOT
Ajoneuvosi ominaisuudet ja sen toiminta
on kuvattu tässä osiossa tietojen,
taulukoiden ja kuvien avulla. Ne on
tarkoitettu harrastajille, asentajalle ja
kaikille, jotka haluavat tuntea ajoneuvon
yksityiskohtia myöten.
TUNNISTETIEDOT...........211
MOOTTORI................212
PYÖRÄT..................215
MITAT ...................217
PAINOT..................219
NESTEET.................223
NESTEET JA VOITELUAINEET. . . .227
SUORITUSKYKY............230
POLTTOAINEEN KULUTUS......231
CO2-PÄÄSTÖT.............234
AJONEUVON KÄSITTELY
ELINKAAREN PÄÄTYTTYÄ......236
210
TEKNISET TIEDOT

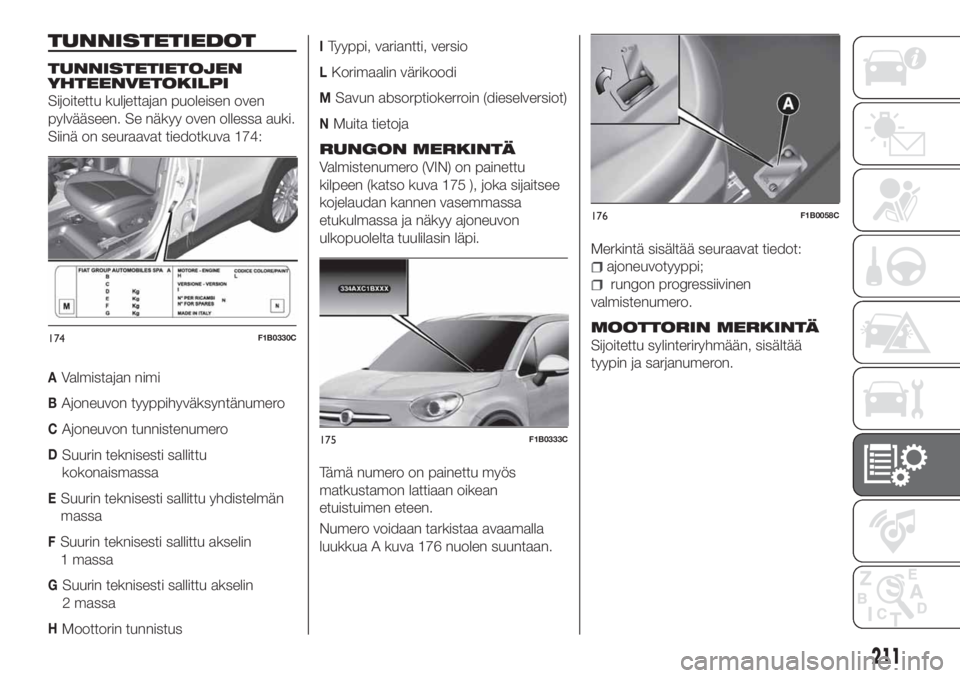

TUNNISTETIEDOT
TUNNISTETIETOJEN
YHTEENVETOKILPI
Sijoitettu kuljettajan puoleisen oven
pylvääseen. Se näkyy oven ollessa auki.
Siinä on seuraavat tiedotkuva 174:
AValmistajan nimi
BAjoneuvon tyyppihyväksyntänumero
CAjoneuvon tunnistenumero
DSuurin teknisesti sallittu
kokonaismassa
ESuurin teknisesti sallittu yhdistelmän
massa
FSuurin teknisesti sallittu akselin
1 massa
GSuurin teknisesti sallittu akselin
2 massa
HMoottorin tunnistus
ITyyppi, variantti, versio
LKorimaalin värikoodi
MSavun absorptiokerroin (dieselversiot)
NMuita tietoja
RUNGON MERKINTÄ
Valmistenumero (VIN) on painettu
kilpeen (katso kuva 175 ), joka sijaitsee
kojelaudan kannen vasemmassa
etukulmassa ja näkyy ajoneuvon
ulkopuolelta tuulilasin läpi.
Tämä numero on painettu myös
matkustamon lattiaan oikean
etuistuimen eteen.
Numero voidaan tarkistaa avaamalla
luukkua A kuva 176 nuolen suuntaan.Merkintä sisältää seuraavat tiedot:
ajoneuvotyyppi;
rungon progressiivinen
valmistenumero.
MOOTTORIN MERKINTÄ
Sijoitettu sylinteriryhmään, sisältää
tyypin ja sarjanumeron.174F1B0330C
175F1B0333C
176F1B0058C
211

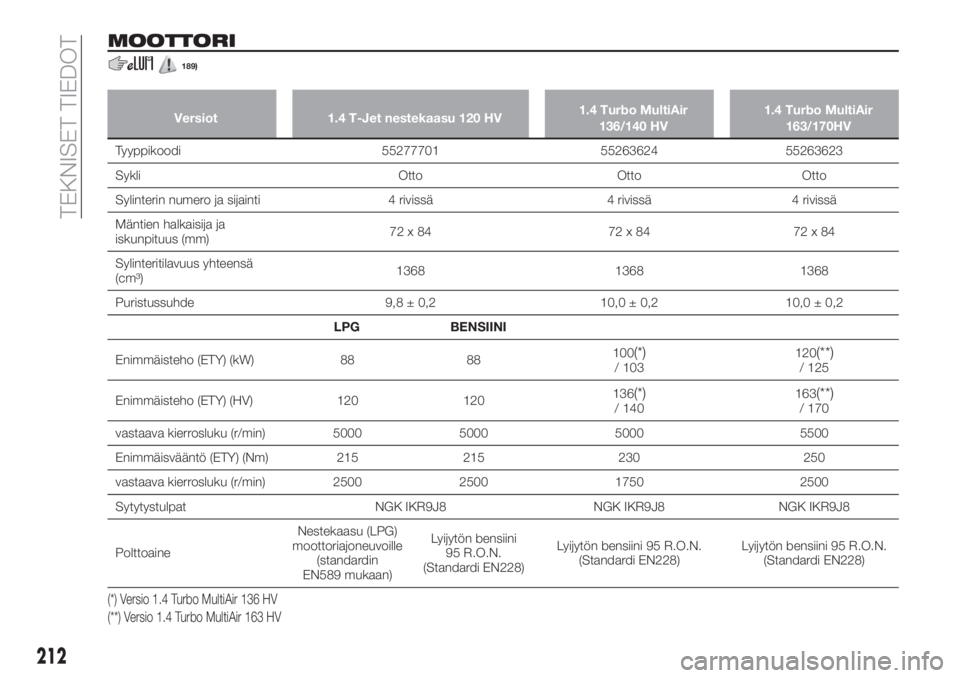

MOOTTORI
189)
Versiot 1.4 T-Jet nestekaasu 120 HV1.4 Turbo MultiAir
136/140 HV1.4 Turbo MultiAir
163/170HV
Tyyppikoodi 55277701 55263624 55263623
Sykli Otto Otto Otto
Sylinterin numero ja sijainti 4 rivissä 4 rivissä 4 rivissä
Mäntien halkaisija ja
iskunpituus (mm)72x84 72x84 72x84
Sylinteritilavuus yhteensä
(cm³)1368 1368 1368
Puristussuhde 9,8 ± 0,2 10,0 ± 0,2 10,0 ± 0,2
LPG BENSIINI
Enimmäisteho (ETY) (kW) 88 88100
(*)/ 103120(**)/ 125
Enimmäisteho (ETY) (HV) 120 120136
(*)/ 140163(**)/ 170
vastaava kierrosluku (r/min) 5000 5000 5000 5500
Enimmäisvääntö (ETY) (Nm) 215 215 230 250
vastaava kierrosluku (r/min) 2500 2500 1750 2500
Sytytystulpat NGK IKR9J8 NGK IKR9J8 NGK IKR9J8
PolttoaineNestekaasu (LPG)
moottoriajoneuvoille
(standardin
EN589 mukaan)Lyijytön bensiini
95 R.O.N.
(Standardi EN228)Lyijytön bensiini 95 R.O.N.
(Standardi EN228)Lyijytön bensiini 95 R.O.N.
(Standardi EN228)
(*) Versio 1.4 Turbo MultiAir 136 HV
(**) Versio 1.4 Turbo MultiAir 163 HV
212
TEKNISET TIEDOT

Versiot 1.6 E.Torq 2.4 Tigershark(*)
Tyyppikoodi 55263842
Sykli Otto Otto
Sylinterin numero ja sijainti 4 rivissä 4 rivissä
Mäntien halkaisija ja iskunpituus (mm) 77 x 85,8 88 x 97
Sylinteritilavuus yhteensä (cm³) 1598 2360
Puristussuhde 11 ± 0,15 10 ± 0,2
Enimmäisteho (ETY) (kW) 81 129
Enimmäisteho (ETY) (HV) 110 175
vastaava kierrosluku (r/min) 5500 6400
Enimmäisvääntö (ETY) (Nm) 152 230
vastaava kierrosluku (r/min) 4500 3900
SytytystulpatNGK - SINGLE IR - ZKR7BI - 10 JAPAN
C128CHAMPION - SP148183AB
Polttoaine Lyijytön bensiini 95 R.O.N. (Standardi EN228) Lyijytön bensiini 95 R.O.N. (Standardi EN228)
(*) Versio tietyille markkinoille
213

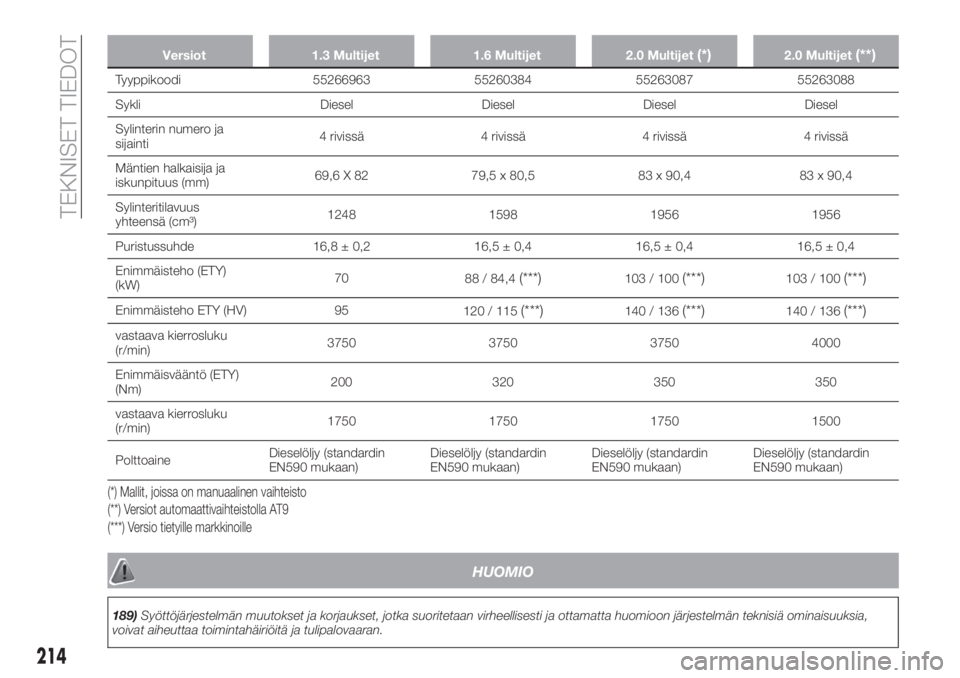

Versiot 1.3 Multijet 1.6 Multijet 2.0 Multijet(*)2.0 Multijet(**)
Tyyppikoodi 55266963 55260384 55263087 55263088
Sykli Diesel Diesel Diesel Diesel
Sylinterin numero ja
sijainti4 rivissä 4 rivissä 4 rivissä 4 rivissä
Mäntien halkaisija ja
iskunpituus (mm)69,6 X 82 79,5 x 80,5 83 x 90,4 83 x 90,4
Sylinteritilavuus
yhteensä (cm³)1248 1598 1956 1956
Puristussuhde 16,8 ± 0,2 16,5 ± 0,4 16,5 ± 0,4 16,5 ± 0,4
Enimmäisteho (ETY)
(kW)70
88 / 84,4
(***)103 / 100(***)103 / 100(***)
Enimmäisteho ETY (HV) 95
120 / 115(***)140 / 136(***)140 / 136(***)
vastaava kierrosluku
(r/min)3750 3750 3750 4000
Enimmäisvääntö (ETY)
(Nm)200 320 350 350
vastaava kierrosluku
(r/min)1750 1750 1750 1500
PolttoaineDieselöljy (standardin
EN590 mukaan)Dieselöljy (standardin
EN590 mukaan)Dieselöljy (standardin
EN590 mukaan)Dieselöljy (standardin
EN590 mukaan)
(*) Mallit, joissa on manuaalinen vaihteisto
(**) Versiot automaattivaihteistolla AT9
(***) Versio tietyille markkinoille
HUOMIO
189)Syöttöjärjestelmän muutokset ja korjaukset, jotka suoritetaan virheellisesti ja ottamatta huomioon järjestelmän teknisiä ominaisuuksia,
voivat aiheuttaa toimintahäiriöitä ja tulipalovaaran.
214
TEKNISET TIEDOT

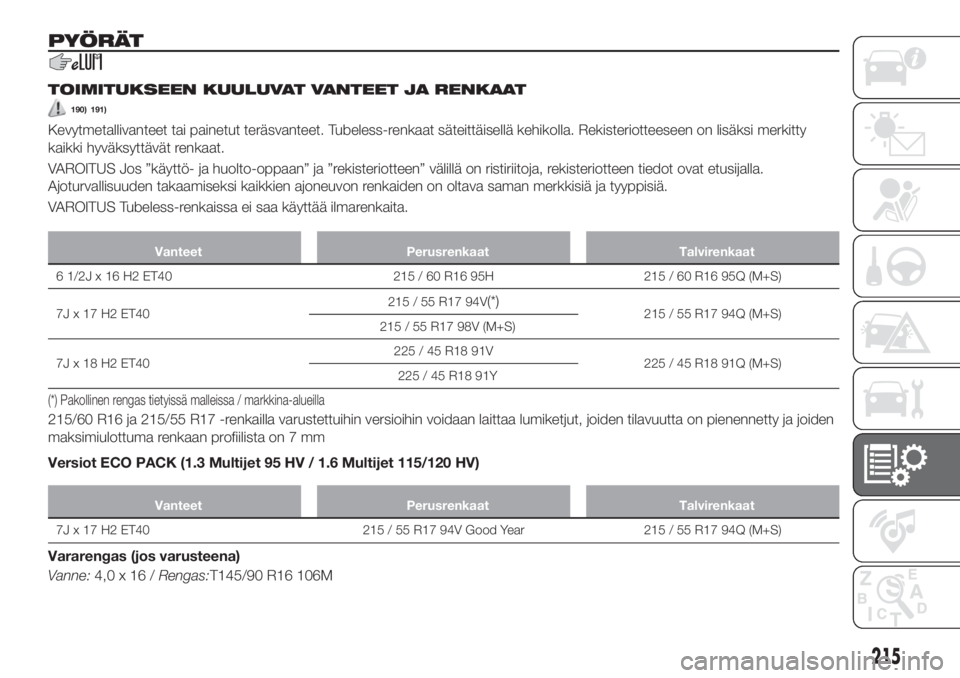

PYÖRÄT
TOIMITUKSEEN KUULUVAT VANTEET JA RENKAAT
190) 191)
Kevytmetallivanteet tai painetut teräsvanteet. Tubeless-renkaat säteittäisellä kehikolla. Rekisteriotteeseen on lisäksi merkitty
kaikki hyväksyttävät renkaat.
VAROITUS Jos ”käyttö- ja huolto-oppaan” ja ”rekisteriotteen” välillä on ristiriitoja, rekisteriotteen tiedot ovat etusijalla.
Ajoturvallisuuden takaamiseksi kaikkien ajoneuvon renkaiden on oltava saman merkkisiä ja tyyppisiä.
VAROITUS Tubeless-renkaissa ei saa käyttää ilmarenkaita.
Vanteet Perusrenkaat Talvirenkaat
6 1/2J x 16 H2 ET40 215 / 60 R16 95H 215 / 60 R16 95Q (M+S)
7J x 17 H2 ET40215 / 55 R17 94V
(*)215 / 55 R17 94Q (M+S)
215 / 55 R17 98V (M+S)
7J x 18 H2 ET40225 / 45 R18 91V
225 / 45 R18 91Q (M+S)
225 / 45 R18 91Y
(*) Pakollinen rengas tietyissä malleissa / markkina-alueilla
215/60 R16 ja 215/55 R17 -renkailla varustettuihin versioihin voidaan laittaa lumiketjut, joiden tilavuutta on pienennetty ja joiden
maksimiulottuma renkaan profiilista on 7 mm
Versiot ECO PACK (1.3 Multijet 95 HV / 1.6 Multijet 115/120 HV)
Vanteet Perusrenkaat Talvirenkaat
7J x 17 H2 ET40 215 / 55 R17 94V Good Year 215 / 55 R17 94Q (M+S)
Vararengas (jos varusteena)
Vanne:4,0x16/Rengas:T145/90 R16 106M
215

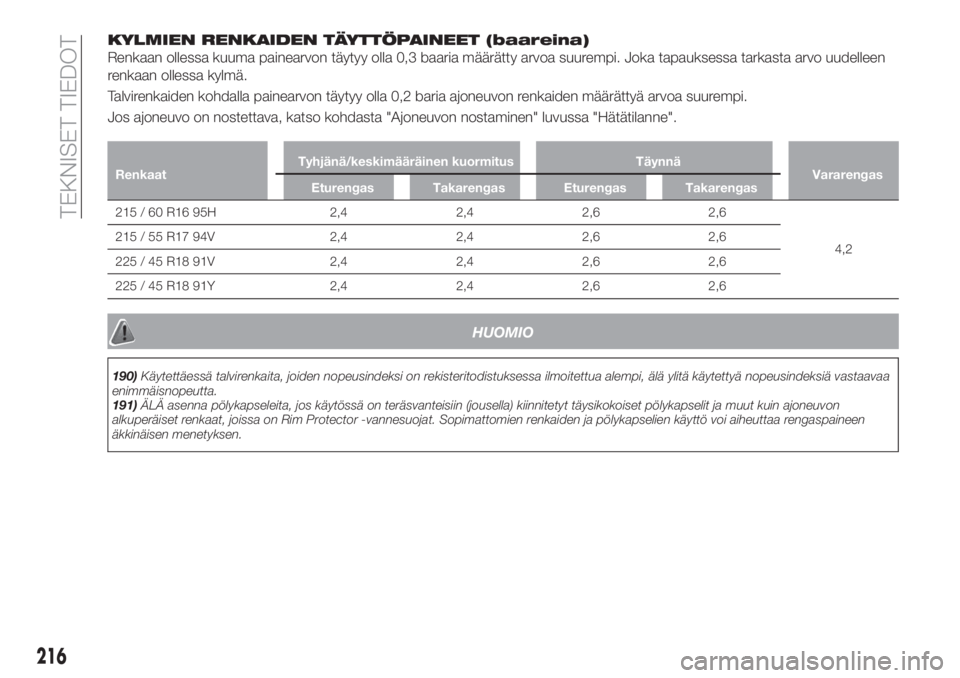

KYLMIEN RENKAIDEN TÄYTTÖPAINEET (baareina)
Renkaan ollessa kuuma painearvon täytyy olla 0,3 baaria määrätty arvoa suurempi. Joka tapauksessa tarkasta arvo uudelleen
renkaan ollessa kylmä.
Talvirenkaiden kohdalla painearvon täytyy olla 0,2 baria ajoneuvon renkaiden määrättyä arvoa suurempi.
Jos ajoneuvo on nostettava, katso kohdasta "Ajoneuvon nostaminen" luvussa "Hätätilanne".
RenkaatTyhjänä/keskimääräinen kuormitus Täynnä
Vararengas
Eturengas Takarengas Eturengas Takarengas
215 / 60 R16 95H 2,4 2,4 2,6 2,6
4,2 215 / 55 R17 94V 2,4 2,4 2,6 2,6
225 / 45 R18 91V 2,4 2,4 2,6 2,6
225 / 45 R18 91Y 2,4 2,4 2,6 2,6
HUOMIO
190)Käytettäessä talvirenkaita, joiden nopeusindeksi on rekisteritodistuksessa ilmoitettua alempi, älä ylitä käytettyä nopeusindeksiä vastaavaa
enimmäisnopeutta.
191)ÄLÄ asenna pölykapseleita, jos käytössä on teräsvanteisiin (jousella) kiinnitetyt täysikokoiset pölykapselit ja muut kuin ajoneuvon
alkuperäiset renkaat, joissa on Rim Protector -vannesuojat. Sopimattomien renkaiden ja pölykapselien käyttö voi aiheuttaa rengaspaineen
äkkinäisen menetyksen.
216
TEKNISET TIEDOT

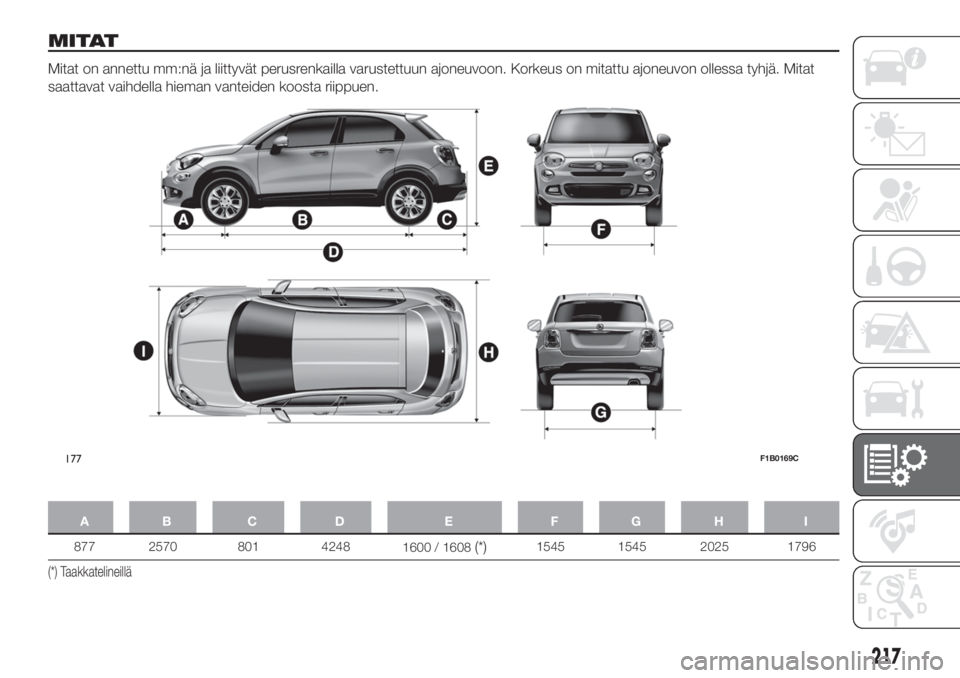

MITAT
Mitat on annettu mm:nä ja liittyvät perusrenkailla varustettuun ajoneuvoon. Korkeus on mitattu ajoneuvon ollessa tyhjä. Mitat
saattavat vaihdella hieman vanteiden koosta riippuen.
AB C D E FGH I
877 2570 801 4248
1600 / 1608(*)1545 1545 2025 1796
(*) Taakkatelineillä
217
177F1B0169C

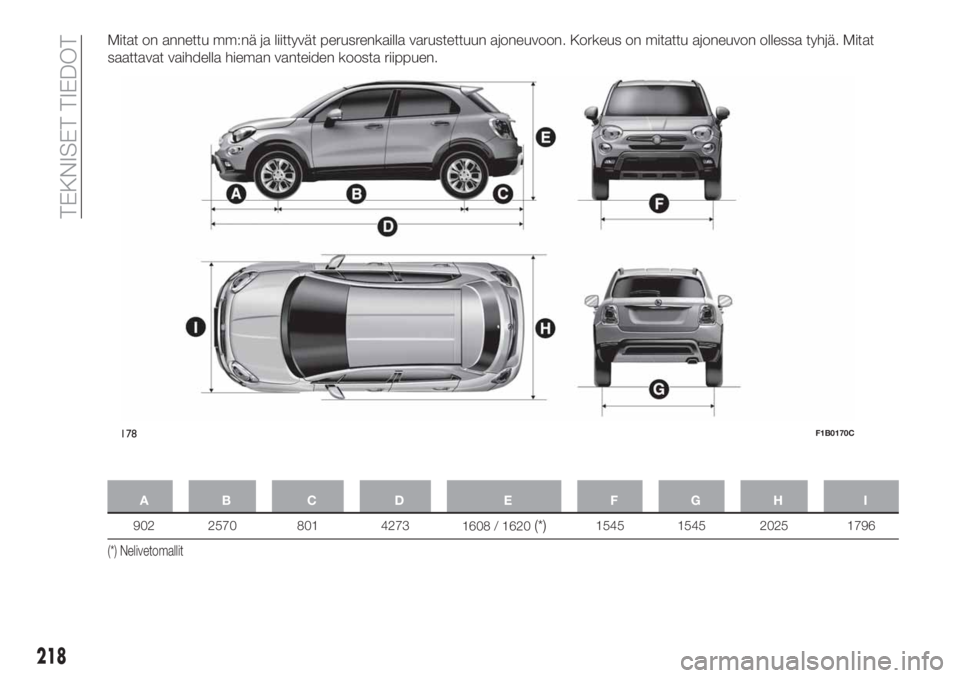

Mitat on annettu mm:nä ja liittyvät perusrenkailla varustettuun ajoneuvoon. Korkeus on mitattu ajoneuvon ollessa tyhjä. Mitat
saattavat vaihdella hieman vanteiden koosta riippuen.
AB C D E FGH I
902 2570 801 4273
1608 / 1620(*)1545 1545 2025 1796
(*) Nelivetomallit
218
TEKNISET TIEDOT
178F1B0170C
