Page 61 of 284
Merkkivalo Mitä tarkoittaa
keltainenESC-JÄRJESTELMÄ
ESC-järjestelmän toiminta
Järjestelmän aktivoitumisesta ilmoittaa vilkkuva merkkivalo, joka ilmoittaa kuljettajalle, että ajoneuvon
vakaus- ja pito-olosuhteet ovat kriittiset.
ESC-järjestelmän vika
Jos merkkivalo ei sammu tai jää palamaan moottorin ollessa käynnissä, ESC-järjestelmässä on havaittu
häiriö. Ota yhteyttä Fiat-palveluverkostoon mahdollisimman pian.
Hill Hold Control -järjestelmän häiriö
Merkkivalon syttyminen ja vastaava viesti näytöllä osoittavat häiriötä Hill Hold Control -järjestelmässä. Ota
yhteyttä Fiat-palveluverkostoon mahdollisimman pian.
keltainenAKTIIVISET TURVAJÄRJESTELMÄT OSITTAIN/KOKONAAN POIS KÄYTÖSTÄ
Merkkivalon syttyminen ilmoittaa, että jotkut turvajärjestelmät ovat osittain kytketty pois päältä kuljettajan
pyynnöstä.
keltainenTAKASUMUVALO
Merkkivalo syttyy, kun takasumuvalo sytytetään.
keltainenSÄHKÖKÄSIJARRUN VIKA
Merkkivalo syttyy, kun sähkökäsijarrussa havaitaan vika. Ota yhteyttä Fiat-palveluverkostoon
mahdollisimman pian.
33)
59
Page 62 of 284
Merkkivalo Mitä tarkoittaa
keltainenEOBD-/SYTYTYSJÄRJESTELMÄN VIKA
Kun virta-avain käännetään normaaleissa olosuhteissa asentoon MAR, merkkivalo syttyy, mutta sen on
sammuttava, kun moottori käynnistyy. Merkkivalon toimivuus voidaan tarkistaa liikenneviranomaisten
erityisillä laitteilla. Noudata käyttömaassa voimassa olevia määräyksiä.
24)
Sytytysjärjestelmän vika
Jos merkkivalo jää palamaan tai se syttyy ajon aikana, sytytysjärjestelmä ei toimi oikein. Merkkivalo palaa
kiinteästi: syöttö-/sytytysjärjestelmässä on toimintahäiriö, joka voi aiheuttaa korkeita päästöjä, suorituskyvyn
heikkenemistä, hankalaa ohjattavuutta ja korkeampaan polttoaineenkulutusta. Joissakin versioissa näytöllä
näkyy vastaava viesti. Merkkivalo sammuu, kun toimintahäiriö häviää. Järjestelmä tallentaa kuitenkin sen.
Näissä olosuhteissa ajoa voidaan jatkaa välttämällä moottorin liiallista kuormitusta tai suuria nopeuksia.
Ajoneuvon käytön jatkaminen pitkään merkkivalon palaessa voi aiheuttaa vaurioita. Ota mahdollisimman
pian yhteyttä Fiat-palveluverkostoon.
Vioittunut katalysaattori
Jos merkkivalo syttyy vilkkuen, katalysaattori saattaa olla vaurioitunut. Vapauta jarrupoljin ja anna
käyntinopeuden laskea, kunnes merkkivalo lakkaa vilkkumasta. Jatka ajoa kohtuullisella nopeudella ja vältä
ajoa, joka voi aiheuttaa merkkivalon vilkkumista uudelleen. Ota mahdollisimman pian yhteyttä
Fiat-palveluverkostoon.
60
MITTARITAULUN TUNTEMINEN
Page 63 of 284
Merkkivalo Mitä tarkoittaa
keltainenLANE ASSIST -JÄRJESTELMÄ
Merkkivalo syttyy seuraavasti:
Merkkivalo palaa kiinteästi (valkoinen):järjestelmä on aktiivinen, mutta ajokaistan reunoja ei ole havaittu
(ajokaistan viivat ovat harmaat).
Merkkivalo palaa vilkkuen (oranssi):ajoneuvo on lähestynyt keskiviivaa ja aikoo ylittää sen.
Merkkivalo palaa kiinteästi (vihreä):järjestelmä on havainnut molemmat ajokaistat. Järjestelmä käyttää
ohjauspyörää, jos ajokaistalta poistutaan vahingossa.
keltainenHEHKUTULPPIEN ESILÄMMITYS (dieselmallit)
Kun virta-avain käännetään asentoon MAR, merkkivalo syttyy ja sen on sammuttava, kun hehkutulpat ovat
saavuttaneet esimääritetyn lämpötilan. Moottori voidaan käynnistää välittömästi merkkivalon sammumisen
jälkeen.
VAROITUS Kun ympäröivä lämpötila on leuto tai korkea, merkkivalon syttyminen kestää lähes
huomaamattoman ajan.
HEHKUTULPPIEN ESILÄMMITYKSEN VIKA (dieselmallit)
Merkkivalon vilkkuminen osoittaa hehkutulppien esilämmitysjärjestelmän häiriötä. Ota tällöin
mahdollisimman pian yhteyttä Fiat-palveluverkostoon.
keltainenFULL BRAKE CONTROL POIS
Merkkivalo syttyy, jos Full Brake Control -järjestelmä on kytketty pois kuljettajan toimesta tai jos tapahtuu
automaattinen pois kytkentä itse järjestelmän väliaikaisen häiriön vuoksi. Ota yhteyttä Fiat-
palveluverkostoon mahdollisimman pian.
61

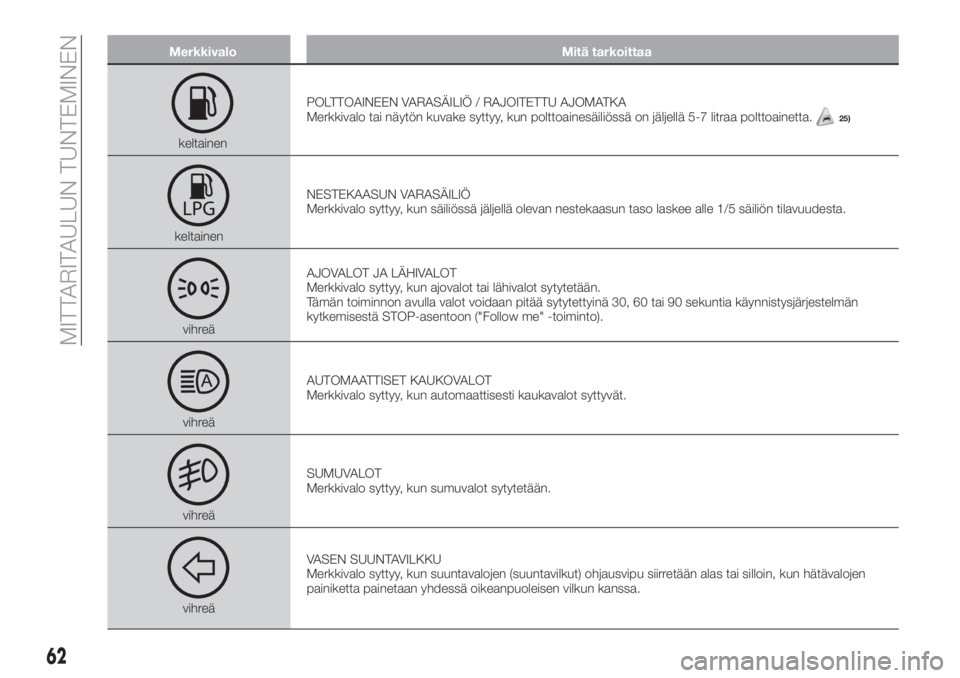

Page 64 of 284
Merkkivalo Mitä tarkoittaa
keltainenPOLTTOAINEEN VARASÄILIÖ / RAJOITETTU AJOMATKA
Merkkivalo tai näytön kuvake syttyy, kun polttoainesäiliössä on jäljellä 5-7 litraa polttoainetta.
25)
keltainenNESTEKAASUN VARASÄILIÖ
Merkkivalo syttyy, kun säiliössä jäljellä olevan nestekaasun taso laskee alle 1/5 säiliön tilavuudesta.
vihreäAJOVALOT JA LÄHIVALOT
Merkkivalo syttyy, kun ajovalot tai lähivalot sytytetään.
Tämän toiminnon avulla valot voidaan pitää sytytettyinä 30, 60 tai 90 sekuntia käynnistysjärjestelmän
kytkemisestä STOP-asentoon ("Follow me" -toiminto).
vihreäAUTOMAATTISET KAUKOVALOT
Merkkivalo syttyy, kun automaattisesti kaukavalot syttyvät.
vihreäSUMUVALOT
Merkkivalo syttyy, kun sumuvalot sytytetään.
vihreäVASEN SUUNTAVILKKU
Merkkivalo syttyy, kun suuntavalojen (suuntavilkut) ohjausvipu siirretään alas tai silloin, kun hätävalojen
painiketta painetaan yhdessä oikeanpuoleisen vilkun kanssa.
62
MITTARITAULUN TUNTEMINEN

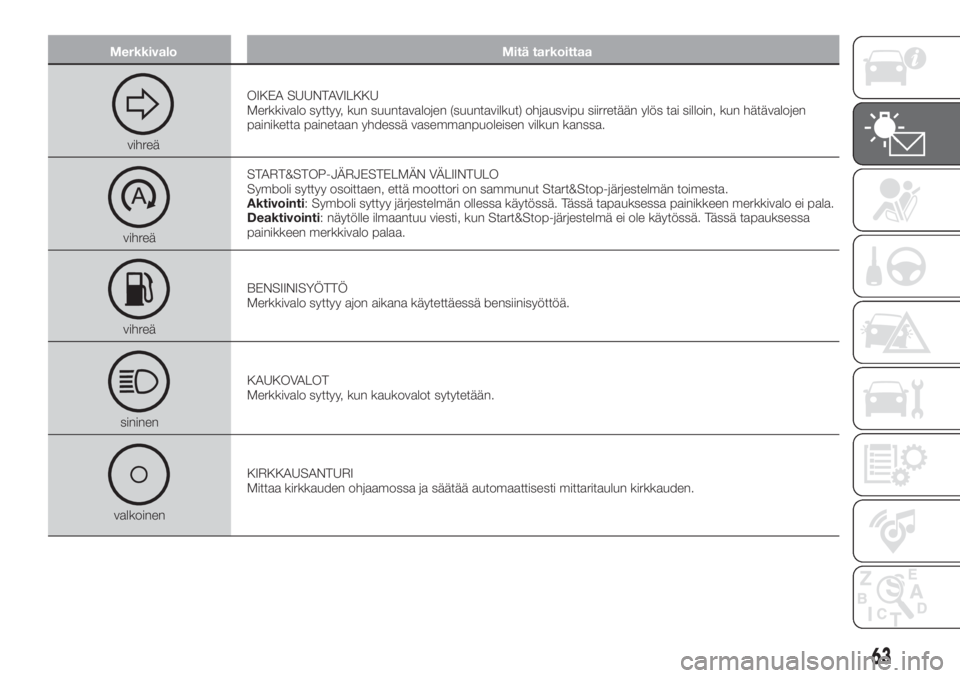

Page 65 of 284
Merkkivalo Mitä tarkoittaa
vihreäOIKEA SUUNTAVILKKU
Merkkivalo syttyy, kun suuntavalojen (suuntavilkut) ohjausvipu siirretään ylös tai silloin, kun hätävalojen
painiketta painetaan yhdessä vasemmanpuoleisen vilkun kanssa.
vihreäSTART&STOP-JÄRJESTELMÄN VÄLIINTULO
Symboli syttyy osoittaen, että moottori on sammunut Start&Stop-järjestelmän toimesta.
Aktivointi: Symboli syttyy järjestelmän ollessa käytössä. Tässä tapauksessa painikkeen merkkivalo ei pala.
Deaktivointi: näytölle ilmaantuu viesti, kun Start&Stop-järjestelmä ei ole käytössä. Tässä tapauksessa
painikkeen merkkivalo palaa.
vihreäBENSIINISYÖTTÖ
Merkkivalo syttyy ajon aikana käytettäessä bensiinisyöttöä.
sininenKAUKOVALOT
Merkkivalo syttyy, kun kaukovalot sytytetään.
valkoinenKIRKKAUSANTURI
Mittaa kirkkauden ohjaamossa ja säätää automaattisesti mittaritaulun kirkkauden.
63

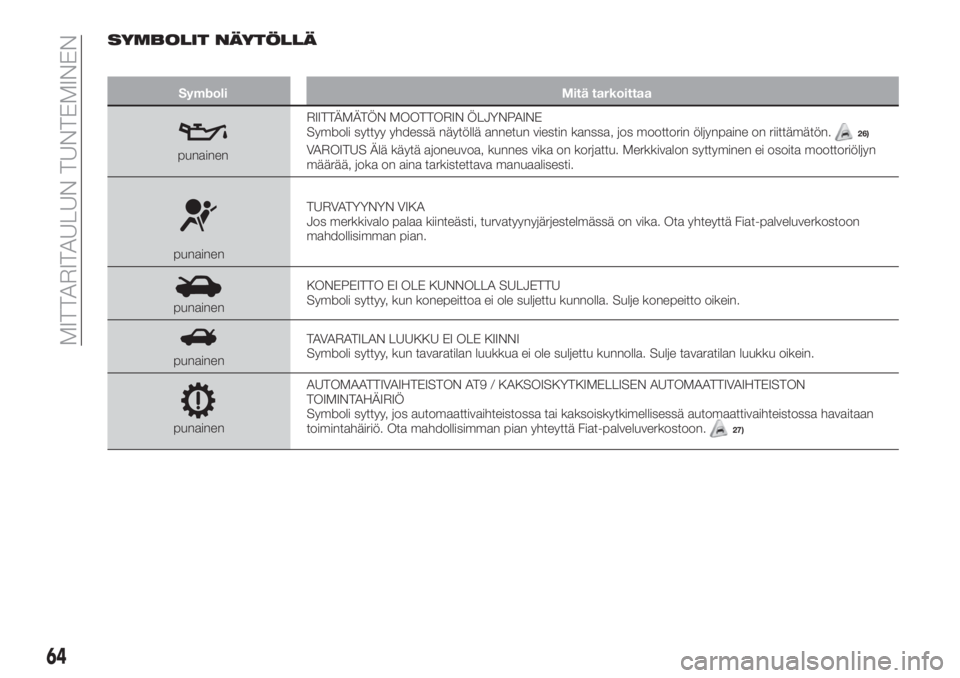

Page 66 of 284
SYMBOLIT NÄYTÖLLÄ
Symboli Mitä tarkoittaa
punainenRIITTÄMÄTÖN MOOTTORIN ÖLJYNPAINE
Symboli syttyy yhdessä näytöllä annetun viestin kanssa, jos moottorin öljynpaine on riittämätön.
26)
VAROITUS Älä käytä ajoneuvoa, kunnes vika on korjattu. Merkkivalon syttyminen ei osoita moottoriöljyn
määrää, joka on aina tarkistettava manuaalisesti.
punainenTURVATYYNYN VIKA
Jos merkkivalo palaa kiinteästi, turvatyynyjärjestelmässä on vika. Ota yhteyttä Fiat-palveluverkostoon
mahdollisimman pian.
punainenKONEPEITTO EI OLE KUNNOLLA SULJETTU
Symboli syttyy, kun konepeittoa ei ole suljettu kunnolla. Sulje konepeitto oikein.
punainenTAVARATILAN LUUKKU EI OLE KIINNI
Symboli syttyy, kun tavaratilan luukkua ei ole suljettu kunnolla. Sulje tavaratilan luukku oikein.
punainenAUTOMAATTIVAIHTEISTON AT9 / KAKSOISKYTKIMELLISEN AUTOMAATTIVAIHTEISTON
TOIMINTAHÄIRIÖ
Symboli syttyy, jos automaattivaihteistossa tai kaksoiskytkimellisessä automaattivaihteistossa havaitaan
toimintahäiriö. Ota mahdollisimman pian yhteyttä Fiat-palveluverkostoon.27)
64
MITTARITAULUN TUNTEMINEN

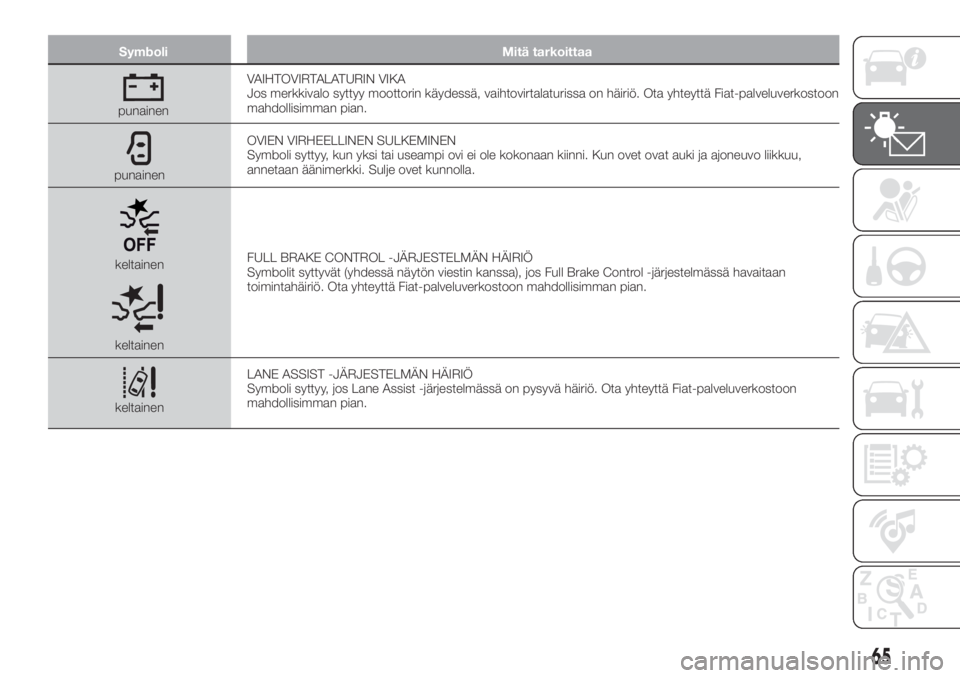

Page 67 of 284
Symboli Mitä tarkoittaa
punainenVAIHTOVIRTALATURIN VIKA
Jos merkkivalo syttyy moottorin käydessä, vaihtovirtalaturissa on häiriö. Ota yhteyttä Fiat-palveluverkostoon
mahdollisimman pian.
punainenOVIEN VIRHEELLINEN SULKEMINEN
Symboli syttyy, kun yksi tai useampi ovi ei ole kokonaan kiinni. Kun ovet ovat auki ja ajoneuvo liikkuu,
annetaan äänimerkki. Sulje ovet kunnolla.
keltainen
keltainenFULL BRAKE CONTROL -JÄRJESTELMÄN HÄIRIÖ
Symbolit syttyvät (yhdessä näytön viestin kanssa), jos Full Brake Control -järjestelmässä havaitaan
toimintahäiriö. Ota yhteyttä Fiat-palveluverkostoon mahdollisimman pian.
keltainenLANE ASSIST -JÄRJESTELMÄN HÄIRIÖ
Symboli syttyy, jos Lane Assist -järjestelmässä on pysyvä häiriö. Ota yhteyttä Fiat-palveluverkostoon
mahdollisimman pian.
65

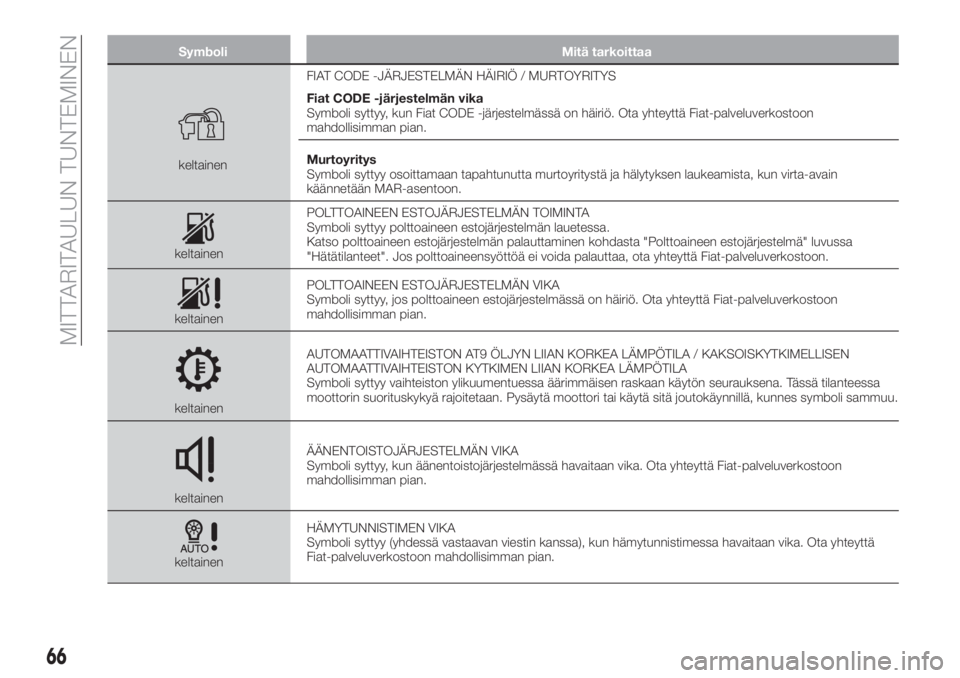

Page 68 of 284
Symboli Mitä tarkoittaa
keltainenFIAT CODE -JÄRJESTELMÄN HÄIRIÖ / MURTOYRITYS
Fiat CODE -järjestelmän vika
Symboli syttyy, kun Fiat CODE -järjestelmässä on häiriö. Ota yhteyttä Fiat-palveluverkostoon
mahdollisimman pian.
Murtoyritys
Symboli syttyy osoittamaan tapahtunutta murtoyritystä ja hälytyksen laukeamista, kun virta-avain
käännetään MAR-asentoon.
keltainenPOLTTOAINEEN ESTOJÄRJESTELMÄN TOIMINTA
Symboli syttyy polttoaineen estojärjestelmän lauetessa.
Katso polttoaineen estojärjestelmän palauttaminen kohdasta "Polttoaineen estojärjestelmä" luvussa
"Hätätilanteet". Jos polttoaineensyöttöä ei voida palauttaa, ota yhteyttä Fiat-palveluverkostoon.
keltainenPOLTTOAINEEN ESTOJÄRJESTELMÄN VIKA
Symboli syttyy, jos polttoaineen estojärjestelmässä on häiriö. Ota yhteyttä Fiat-palveluverkostoon
mahdollisimman pian.
keltainenAUTOMAATTIVAIHTEISTON AT9 ÖLJYN LIIAN KORKEA LÄMPÖTILA / KAKSOISKYTKIMELLISEN
AUTOMAATTIVAIHTEISTON KYTKIMEN LIIAN KORKEA LÄMPÖTILA
Symboli syttyy vaihteiston ylikuumentuessa äärimmäisen raskaan käytön seurauksena. Tässä tilanteessa
moottorin suorituskykyä rajoitetaan. Pysäytä moottori tai käytä sitä joutokäynnillä, kunnes symboli sammuu.
keltainenÄÄNENTOISTOJÄRJESTELMÄN VIKA
Symboli syttyy, kun äänentoistojärjestelmässä havaitaan vika. Ota yhteyttä Fiat-palveluverkostoon
mahdollisimman pian.
keltainenHÄMYTUNNISTIMEN VIKA
Symboli syttyy (yhdessä vastaavan viestin kanssa), kun hämytunnistimessa havaitaan vika. Ota yhteyttä
Fiat-palveluverkostoon mahdollisimman pian.
66
MITTARITAULUN TUNTEMINEN

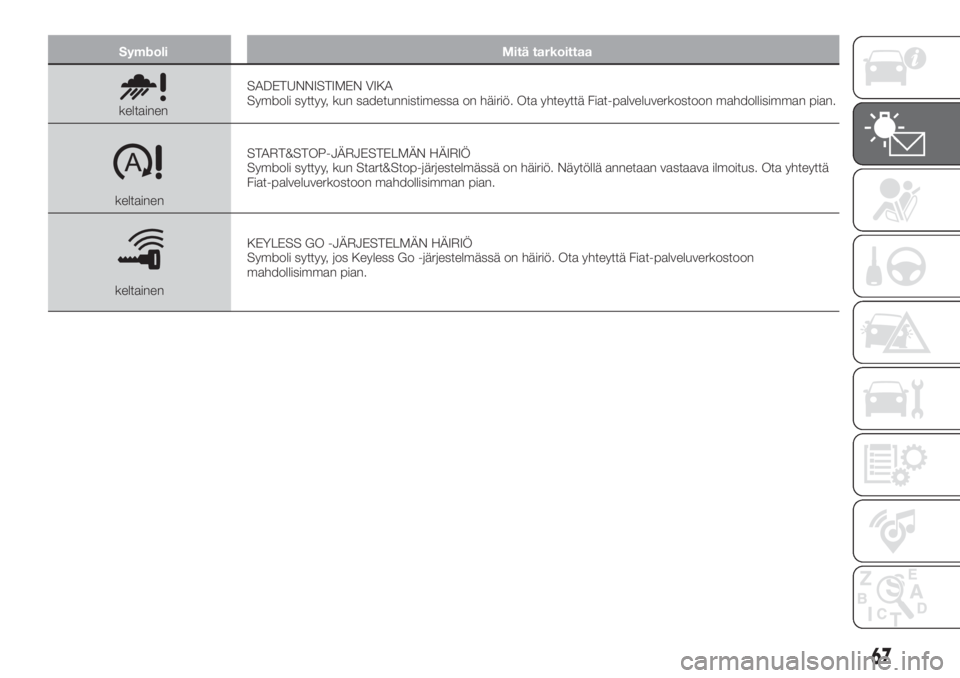

Page 69 of 284
Symboli Mitä tarkoittaa
keltainenSADETUNNISTIMEN VIKA
Symboli syttyy, kun sadetunnistimessa on häiriö. Ota yhteyttä Fiat-palveluverkostoon mahdollisimman pian.
keltainenSTART&STOP-JÄRJESTELMÄN HÄIRIÖ
Symboli syttyy, kun Start&Stop-järjestelmässä on häiriö. Näytöllä annetaan vastaava ilmoitus. Ota yhteyttä
Fiat-palveluverkostoon mahdollisimman pian.
keltainenKEYLESS GO -JÄRJESTELMÄN HÄIRIÖ
Symboli syttyy, jos Keyless Go -järjestelmässä on häiriö. Ota yhteyttä Fiat-palveluverkostoon
mahdollisimman pian.
67

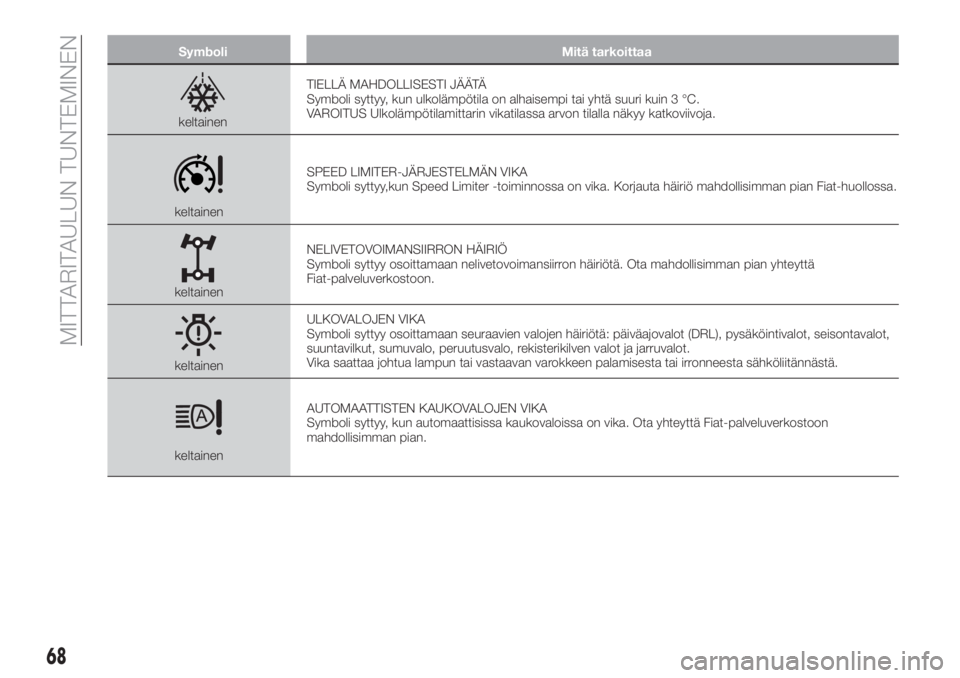

Page 70 of 284
Symboli Mitä tarkoittaa
keltainenTIELLÄ MAHDOLLISESTI JÄÄTÄ
Symboli syttyy, kun ulkolämpötila on alhaisempi tai yhtä suuri kuin 3 °C.
VAROITUS Ulkolämpötilamittarin vikatilassa arvon tilalla näkyy katkoviivoja.
keltainenSPEED LIMITER-JÄRJESTELMÄN VIKA
Symboli syttyy,kun Speed Limiter -toiminnossa on vika. Korjauta häiriö mahdollisimman pian Fiat-huollossa.
keltainenNELIVETOVOIMANSIIRRON HÄIRIÖ
Symboli syttyy osoittamaan nelivetovoimansiirron häiriötä. Ota mahdollisimman pian yhteyttä
Fiat-palveluverkostoon.
keltainenULKOVALOJEN VIKA
Symboli syttyy osoittamaan seuraavien valojen häiriötä: päiväajovalot (DRL), pysäköintivalot, seisontavalot,
suuntavilkut, sumuvalo, peruutusvalo, rekisterikilven valot ja jarruvalot.
Vika saattaa johtua lampun tai vastaavan varokkeen palamisesta tai irronneesta sähköliitännästä.
keltainenAUTOMAATTISTEN KAUKOVALOJEN VIKA
Symboli syttyy, kun automaattisissa kaukovaloissa on vika. Ota yhteyttä Fiat-palveluverkostoon
mahdollisimman pian.
68
MITTARITAULUN TUNTEMINEN
