Page 31 of 284
yhteydessä lähivalojen automaattinen
toiminto on asetettava uudelleen. Vie
vipu keskiasentoon ja paina se
uudelleen kojetauluun päin.
Kun ajoneuvon nopeus on yli 40 km/h
ja toiminto on aktivoitu, toiminto
voidaan kytkeä pois siirtämällä vipu
pysyvään keskiasentoon, jolloin
kaukovalot sammuvat.
Kun ajoneuvon nopeus on yli 15 km/h
ja toiminto on aktivoitu, toiminto
sammuttaa kaukovalot automaattisesti.
Jos vipu palautetaan uudelleen
kojetauluun päin pysyvään asentoon ja
painetaan uudelleen kojetauluun päin
pysyvään asentoon, kytketään kiinteät
kaukovalot. Mittaritauluun syttyy
merkkivalo ja kaukovalot palavat,
kunnes ajoneuvon nopeus on jälleen yli
40 km/h. Tämän arvon ylittyessä
toiminto palaa aktivoituu automaattisesti
ja mittaritauluun syttyy uudelleen
merkkivalo
.
Kytke toiminto pois kääntämällä valojen
vaihtimen rengas asentoon
.
SUUNTAVILKUT
Aseta vasen vipu asentoon A
kuva 30 (pysyvä):
ylös: oikea suuntavilkku vilkkuu
alas: vasen suuntavilkku vilkkuu.
Mittaritaululla vilkkuu merkkivalo
tai
.
Suuntavilkut kytkeytyvät pois
automaattisesti, kun ajoneuvo palautuu
suoraan ajolinjaan tai kun päiväajovalot
(DRL)/seisontavalot sytytetään.
“Lane Change” -toiminto (kaistan
vaihto)
Jos haluat ilmoittaa kaistan vaihdosta
ajon aikana, vie vasen vipu palautuvaan
asentoon alle puoleksi sekunniksi.
Valitulla puolella oleva suuntavilkku
vilkkuu 5 kertaa ja sammuu sitten
automaattisesti.
VALOJEN SUUNTAUKSEN
SÄÄTÄMINEN
Valojen suuntauksen korjain
Valojen suuntauksen korjain toimii vain
käynnistys MAR-asennossa ja lähivalot
sytytettyinä.
Säätämistä varten käännä rengas A
kuva 31.
Asento 0: 1 tai 2 henkilöä
etuistuimilla
Asento 1: 4 tai 5 henkilöä
Asento 2: 4 tai 5 henkilöä ja
kuormaa tavaratilassa
Asento 3: kuljettaja ja yksinomaan
tavaratilassa maksimi sallittu määrä
tavaraa
VAROITUS Tarkista valojen suuntaus
aina, kun kuljetettavan kuorman paino
muuttuu.
31F1B0207C
29
Page 32 of 284
MITTARITAULUN JA
KÄYTTÖLAITTEIDEN
GRAFIIKAN
VALAISTUKSEN
SÄÄTÄMINEN
Kun seisonta- tai lähivalot on sytytetty,
käännä rengas B kuva 31 ylöspäin
mittaritaulun ja käyttöpainikkeiden
grafiikan valaistuksen lisäämiseksi tai
alaspäin valon vähentämiseksi.
HUOMIO
18)Päiväajovaloja voidaan käyttää
lähivalojen tilalla alueilla, joilla ajovaloja on
määräysten mukaan käytettävä myös
päivällä; vaikka ajovalojen käytölle ei olisi
pakollista, niitä voidaan kuitenkin käyttää.
19)Huomiovalot eivät korvaa lähivaloja
ajettaessa tunneleissa tai yöllä.
Päiväajovalojen käyttöä säätävät
maakohtaiset liikennesäännöt, joita on
noudatettava.
SISÄVALOT
ETUKATTOVALO
Kattovalot sytytetään ja sammutetaan
kytkimellä A kuva 32.
Kytkimen asento A:
keskiasento: lamput B ja E
syttyvät/sammuvat, kun ovet
avataan/suljetaan
vasemmalle painettuna (OFF-asento):
lamput B ja E ovat aina sammuneet
oikealle painettuna (): lamput B
ja E ovat aina syttyneet.
Lamput syttyvät/sammuvat vähitellen.
Kytkin C sytyttää/sammuttaa lampun B.
Kytkin D sytyttää/sammuttaa lampun E.Kattovalojen ajastin
Joissakin malleissa ajoneuvoon
nousemisen/ajoneuvosta poistumisen
avustamiseksi erityisesti pimeällä tai
heikosti valaistuilla alueilla käytettävissä
on kaksi ajastusvaihtoehtoa:
Ajastus ajoneuvoon noustaessa
Ajastus ajoneuvosta poistuttaessa.
32F1B0041C
30
AJONEUVON TUNTEMINEN
Page 33 of 284
TUULILASIN/
TAKALASIN
PYYHKIMET
Toiminto on käytössä ainoastaan
virta-avaimen ollessa MAR-asennossa.
TUULILASINPYYHIN/-
PESIN
Toiminta
7) 8)
20)
Renkaalla A kuva 33 on seuraavat
asennot:
tuulilasinpyyhin paikallaan.
kiinteä pyyhintä (hidas)
nopeuteen liittyvä jaksollisuus
LOjatkuva ja hidas toiminta
HIjatkuva ja nopea toiminta.
MIST-toimintoViemällä vipu ylös (hetkelliseen
asentoon) aktivoituu MIST-toiminto
:
toiminto toimii niin kauan kuin vipua
pidetään käsin kyseisessä asennossa.
Kun vipu vapautetaan, se palaa
asentoonsa ja tuulilasinpyyhkimet
pysähtyvät automaattisesti.
VAROITUS Tämä toiminto ei aktivoi
lasinpesintä, joten tuulilasiin ei
suihkuteta lasinpesunestettä.
Pesunesteen suihkuttamiseksi tuulilasiin
on käytettävä pesutoimintoa.
Säätörengas A kuva 33 asennossa
,
tuulilasinpyyhin ei toimi. Asennossa
,
tuulilasin pyyhkäisyjen välinen aika on
noin 10 sekuntia, ajoneuvon
nopeudesta riippumatta. Asennossa
, kahden pyyhkäisyn välinen aika
säätyy ajoneuvon nopeuden mukaan:
nopeuden lisääntyessä, kahden
pyyhkäisyn välinen aika lyhenee.
AsennossaLOtaiHI,
tuulilasinpyyhkimen liike on jatkuvaa,
siis ilman taukoja kahden pyyhkäisyn
välillä.
“Älykäs pesutoiminto”
Lasinpesin aktivoidaan vetämällä vipua
ohjauspyörään päin (hetkellinen asento).
Vipua vedettäessä pidempään kuin
puoli sekuntia, tuulilasinpyyhintä
ohjataan aktiivisella komennolla. Kun
vipu vapautetaan, suoritetaan vielä
kolme pyyhkäisyä.Rengas Akuva 33 käännettynä
asentoonLOtaiHIälykästä
pesutoimintoa ei suoriteta.
VAROITUS Mikäli aktivointiaika on
vähemmän kuin puoli sekuntia, nestettä
ruiskutetaan ainoastaan tuulilasiin. Älä
aktivoi “älykästä pesua” yli 30 sekunnin
ajan. Älä aktivoi lasinpesimen
komentoa, kun säiliö on tyhjä.
SADEANTURI
(jos varusteena)
9) 10)
Sadetunnistin sijaitsee sisätaustapeilin
kuva 34 takana kiinni tuulilasissa ja se
kykenee mittaamaan sateen määrän ja
siten säätämään automaattisia
tuulilasinpyyhkimiä lasissa olevan veden
perusteella.
Sadetunnistin aktivoidaan, kun
käynnistys kytketään MAR-asentoon.
Mikäli ei havaita sadetta, ei suoriteta
yhtään pyyhkäisyä. Sateen tapauksessa
tuulilasinpyyhintä liikutetaan anturin
mittaaman määrän mukaan.
33F1B0635C
31

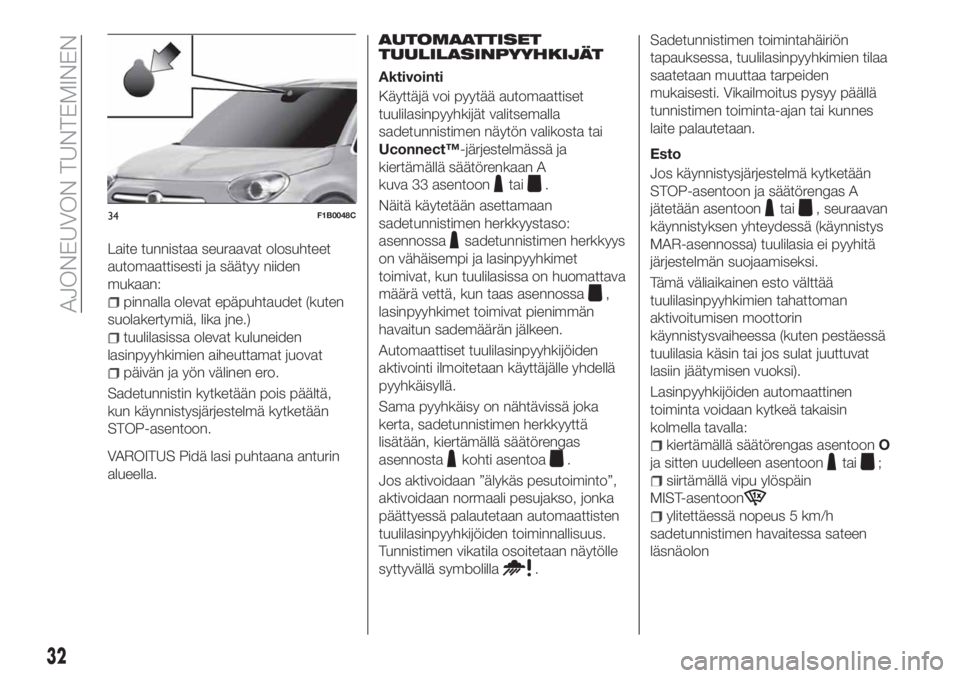

Page 34 of 284
Laite tunnistaa seuraavat olosuhteet
automaattisesti ja säätyy niiden
mukaan:
pinnalla olevat epäpuhtaudet (kuten
suolakertymiä, lika jne.)
tuulilasissa olevat kuluneiden
lasinpyyhkimien aiheuttamat juovat
päivän ja yön välinen ero.
Sadetunnistin kytketään pois päältä,
kun käynnistysjärjestelmä kytketään
STOP-asentoon.
VAROITUS Pidä lasi puhtaana anturin
alueella.AUTOMAATTISET
TUULILASINPYYHKIJÄT
Aktivointi
Käyttäjä voi pyytää automaattiset
tuulilasinpyyhkijät valitsemalla
sadetunnistimen näytön valikosta tai
Uconnect™-järjestelmässä ja
kiertämällä säätörenkaan A
kuva 33 asentoon
tai.
Näitä käytetään asettamaan
sadetunnistimen herkkyystaso:
asennossa
sadetunnistimen herkkyys
on vähäisempi ja lasinpyyhkimet
toimivat, kun tuulilasissa on huomattava
määrä vettä, kun taas asennossa
,
lasinpyyhkimet toimivat pienimmän
havaitun sademäärän jälkeen.
Automaattiset tuulilasinpyyhkijöiden
aktivointi ilmoitetaan käyttäjälle yhdellä
pyyhkäisyllä.
Sama pyyhkäisy on nähtävissä joka
kerta, sadetunnistimen herkkyyttä
lisätään, kiertämällä säätörengas
asennosta
kohti asentoa.
Jos aktivoidaan ”älykäs pesutoiminto”,
aktivoidaan normaali pesujakso, jonka
päättyessä palautetaan automaattisten
tuulilasinpyyhkijöiden toiminnallisuus.
Tunnistimen vikatila osoitetaan näytölle
syttyvällä symbolilla
.Sadetunnistimen toimintahäiriön
tapauksessa, tuulilasinpyyhkimien tilaa
saatetaan muuttaa tarpeiden
mukaisesti. Vikailmoitus pysyy päällä
tunnistimen toiminta-ajan tai kunnes
laite palautetaan.
Esto
Jos käynnistysjärjestelmä kytketään
STOP-asentoon ja säätörengas A
jätetään asentoon
tai, seuraavan
käynnistyksen yhteydessä (käynnistys
MAR-asennossa) tuulilasia ei pyyhitä
järjestelmän suojaamiseksi.
Tämä väliaikainen esto välttää
tuulilasinpyyhkimien tahattoman
aktivoitumisen moottorin
käynnistysvaiheessa (kuten pestäessä
tuulilasia käsin tai jos sulat juuttuvat
lasiin jäätymisen vuoksi).
Lasinpyyhkijöiden automaattinen
toiminta voidaan kytkeä takaisin
kolmella tavalla:
kiertämällä säätörengas asentoonO
ja sitten uudelleen asentoon
tai;
siirtämällä vipu ylöspäin
MIST-asentoon
ylitettäessä nopeus 5 km/h
sadetunnistimen havaitessa sateen
läsnäolon
34F1B0048C
32
AJONEUVON TUNTEMINEN

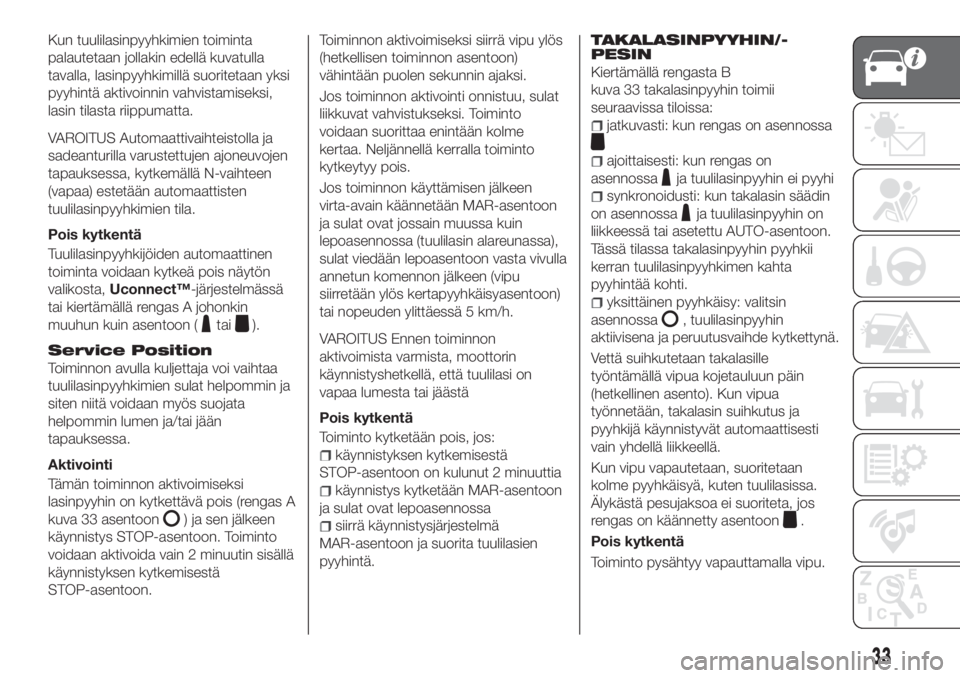

Page 35 of 284
Kun tuulilasinpyyhkimien toiminta
palautetaan jollakin edellä kuvatulla
tavalla, lasinpyyhkimillä suoritetaan yksi
pyyhintä aktivoinnin vahvistamiseksi,
lasin tilasta riippumatta.
VAROITUS Automaattivaihteistolla ja
sadeanturilla varustettujen ajoneuvojen
tapauksessa, kytkemällä N-vaihteen
(vapaa) estetään automaattisten
tuulilasinpyyhkimien tila.
Pois kytkentä
Tuulilasinpyyhkijöiden automaattinen
toiminta voidaan kytkeä pois näytön
valikosta,Uconnect™-järjestelmässä
tai kiertämällä rengas A johonkin
muuhun kuin asentoon (
tai).
Service Position
Toiminnon avulla kuljettaja voi vaihtaa
tuulilasinpyyhkimien sulat helpommin ja
siten niitä voidaan myös suojata
helpommin lumen ja/tai jään
tapauksessa.
Aktivointi
Tämän toiminnon aktivoimiseksi
lasinpyyhin on kytkettävä pois (rengas A
kuva 33 asentoon
) ja sen jälkeen
käynnistys STOP-asentoon. Toiminto
voidaan aktivoida vain 2 minuutin sisällä
käynnistyksen kytkemisestä
STOP-asentoon.Toiminnon aktivoimiseksi siirrä vipu ylös
(hetkellisen toiminnon asentoon)
vähintään puolen sekunnin ajaksi.
Jos toiminnon aktivointi onnistuu, sulat
liikkuvat vahvistukseksi. Toiminto
voidaan suorittaa enintään kolme
kertaa. Neljännellä kerralla toiminto
kytkeytyy pois.
Jos toiminnon käyttämisen jälkeen
virta-avain käännetään MAR-asentoon
ja sulat ovat jossain muussa kuin
lepoasennossa (tuulilasin alareunassa),
sulat viedään lepoasentoon vasta vivulla
annetun komennon jälkeen (vipu
siirretään ylös kertapyyhkäisyasentoon)
tai nopeuden ylittäessä 5 km/h.
VAROITUS Ennen toiminnon
aktivoimista varmista, moottorin
käynnistyshetkellä, että tuulilasi on
vapaa lumesta tai jäästä
Pois kytkentä
Toiminto kytketään pois, jos:
käynnistyksen kytkemisestä
STOP-asentoon on kulunut 2 minuuttia
käynnistys kytketään MAR-asentoon
ja sulat ovat lepoasennossa
siirrä käynnistysjärjestelmä
MAR-asentoon ja suorita tuulilasien
pyyhintä.
TAKALASINPYYHIN/-
PESIN
Kiertämällä rengasta B
kuva 33 takalasinpyyhin toimii
seuraavissa tiloissa:
jatkuvasti: kun rengas on asennossa
ajoittaisesti: kun rengas on
asennossa
ja tuulilasinpyyhin ei pyyhi
synkronoidusti: kun takalasin säädin
on asennossa
ja tuulilasinpyyhin on
liikkeessä tai asetettu AUTO-asentoon.
Tässä tilassa takalasinpyyhin pyyhkii
kerran tuulilasinpyyhkimen kahta
pyyhintää kohti.
yksittäinen pyyhkäisy: valitsin
asennossa
, tuulilasinpyyhin
aktiivisena ja peruutusvaihde kytkettynä.
Vettä suihkutetaan takalasille
työntämällä vipua kojetauluun päin
(hetkellinen asento). Kun vipua
työnnetään, takalasin suihkutus ja
pyyhkijä käynnistyvät automaattisesti
vain yhdellä liikkeellä.
Kun vipu vapautetaan, suoritetaan
kolme pyyhkäisyä, kuten tuulilasissa.
Älykästä pesujaksoa ei suoriteta, jos
rengas on käännetty asentoon
.
Pois kytkentä
Toiminto pysähtyy vapauttamalla vipu.
33
Page 36 of 284

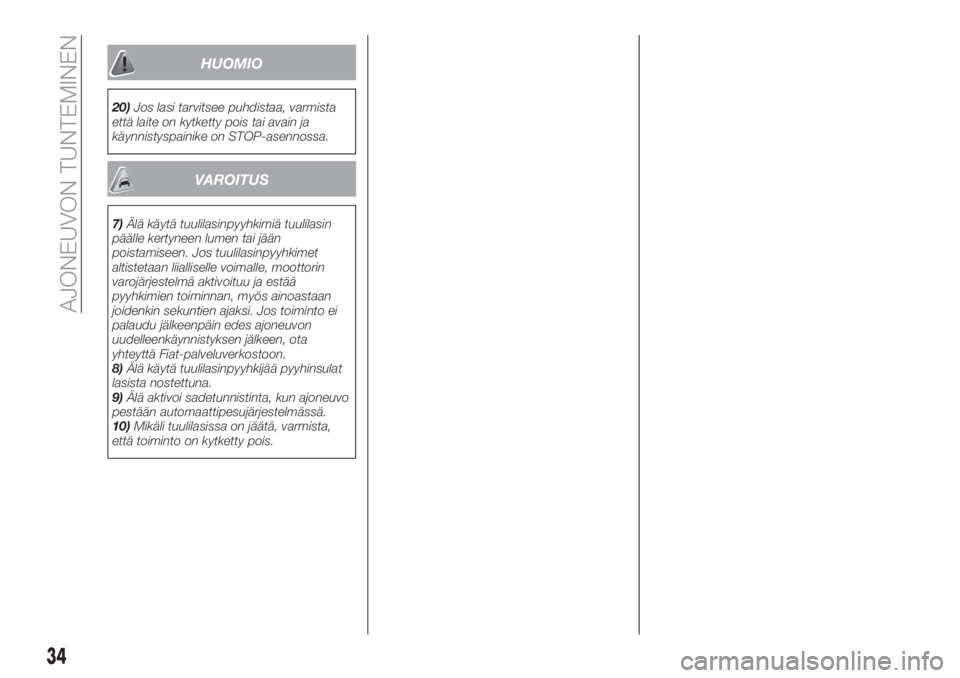

HUOMIO
20)Jos lasi tarvitsee puhdistaa, varmista
että laite on kytketty pois tai avain ja
käynnistyspainike on STOP-asennossa.
VAROITUS
7)Älä käytä tuulilasinpyyhkimiä tuulilasin
päälle kertyneen lumen tai jään
poistamiseen. Jos tuulilasinpyyhkimet
altistetaan liialliselle voimalle, moottorin
varojärjestelmä aktivoituu ja estää
pyyhkimien toiminnan, myös ainoastaan
joidenkin sekuntien ajaksi. Jos toiminto ei
palaudu jälkeenpäin edes ajoneuvon
uudelleenkäynnistyksen jälkeen, ota
yhteyttä Fiat-palveluverkostoon.
8)Älä käytä tuulilasinpyyhkijää pyyhinsulat
lasista nostettuna.
9)Älä aktivoi sadetunnistinta, kun ajoneuvo
pestään automaattipesujärjestelmässä.
10)Mikäli tuulilasissa on jäätä, varmista,
että toiminto on kytketty pois.
34
AJONEUVON TUNTEMINEN
Page 37 of 284

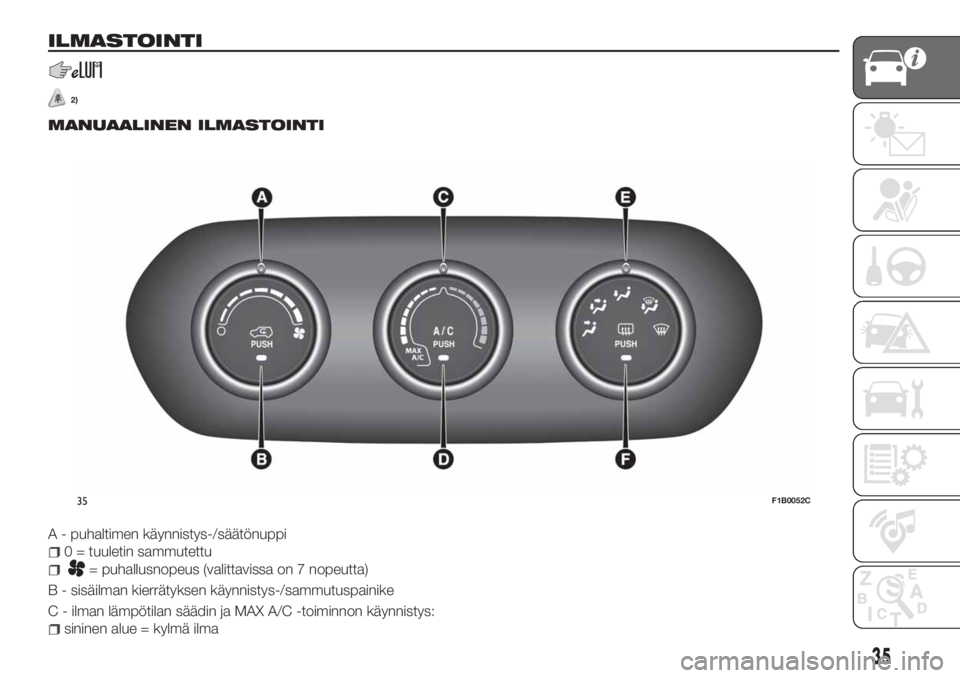

ILMASTOINTI
2)
MANUAALINEN ILMASTOINTI
A - puhaltimen käynnistys-/säätönuppi
0 = tuuletin sammutettu
= puhallusnopeus (valittavissa on 7 nopeutta)
B - sisäilman kierrätyksen käynnistys-/sammutuspainike
C - ilman lämpötilan säädin ja MAX A/C -toiminnon käynnistys:
sininen alue = kylmä ilma
35F1B0052C
35
Page 38 of 284

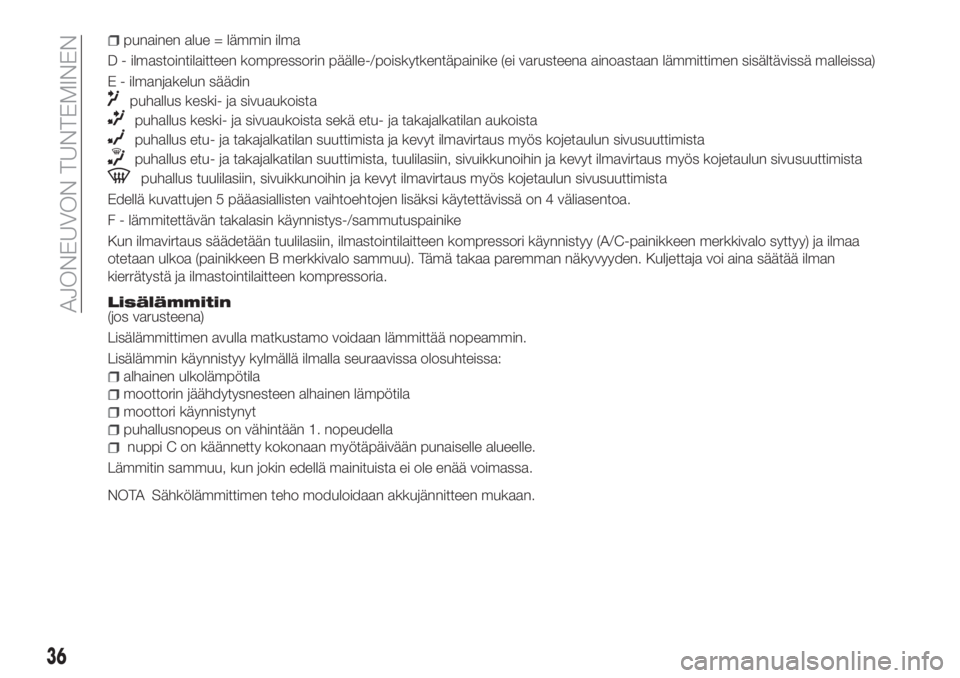

punainen alue = lämmin ilma
D - ilmastointilaitteen kompressorin päälle-/poiskytkentäpainike (ei varusteena ainoastaan lämmittimen sisältävissä malleissa)
E - ilmanjakelun säädin
puhallus keski- ja sivuaukoista
puhallus keski- ja sivuaukoista sekä etu- ja takajalkatilan aukoista
puhallus etu- ja takajalkatilan suuttimista ja kevyt ilmavirtaus myös kojetaulun sivusuuttimista
puhallus etu- ja takajalkatilan suuttimista, tuulilasiin, sivuikkunoihin ja kevyt ilmavirtaus myös kojetaulun sivusuuttimista
puhallus tuulilasiin, sivuikkunoihin ja kevyt ilmavirtaus myös kojetaulun sivusuuttimista
Edellä kuvattujen 5 pääasiallisten vaihtoehtojen lisäksi käytettävissä on 4 väliasentoa.
F - lämmitettävän takalasin käynnistys-/sammutuspainike
Kun ilmavirtaus säädetään tuulilasiin, ilmastointilaitteen kompressori käynnistyy (A/C-painikkeen merkkivalo syttyy) ja ilmaa
otetaan ulkoa (painikkeen B merkkivalo sammuu). Tämä takaa paremman näkyvyyden. Kuljettaja voi aina säätää ilman
kierrätystä ja ilmastointilaitteen kompressoria.
Lisälämmitin(jos varusteena)
Lisälämmittimen avulla matkustamo voidaan lämmittää nopeammin.
Lisälämmin käynnistyy kylmällä ilmalla seuraavissa olosuhteissa:
alhainen ulkolämpötila
moottorin jäähdytysnesteen alhainen lämpötila
moottori käynnistynyt
puhallusnopeus on vähintään 1. nopeudella
nuppi C on käännetty kokonaan myötäpäivään punaiselle alueelle.
Lämmitin sammuu, kun jokin edellä mainituista ei ole enää voimassa.
NOTA Sähkölämmittimen teho moduloidaan akkujännitteen mukaan.
36
AJONEUVON TUNTEMINEN
Page 39 of 284

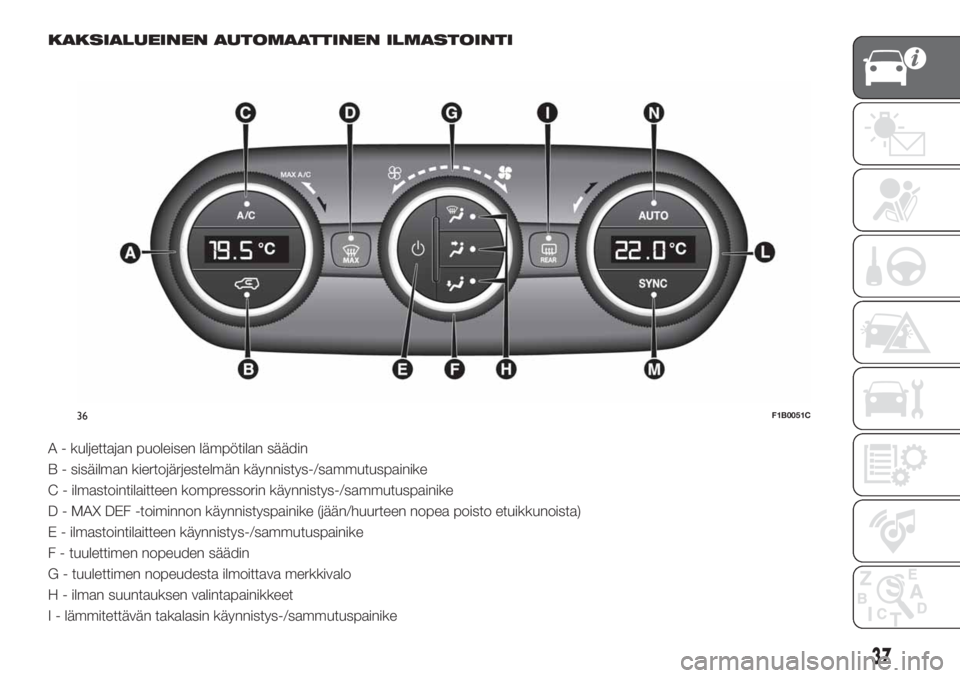

KAKSIALUEINEN AUTOMAATTINEN ILMASTOINTI
A - kuljettajan puoleisen lämpötilan säädin
B - sisäilman kiertojärjestelmän käynnistys-/sammutuspainike
C - ilmastointilaitteen kompressorin käynnistys-/sammutuspainike
D - MAX DEF -toiminnon käynnistyspainike (jään/huurteen nopea poisto etuikkunoista)
E - ilmastointilaitteen käynnistys-/sammutuspainike
F - tuulettimen nopeuden säädin
G - tuulettimen nopeudesta ilmoittava merkkivalo
H - ilman suuntauksen valintapainikkeet
I - lämmitettävän takalasin käynnistys-/sammutuspainike
36F1B0051C
37
Page 40 of 284

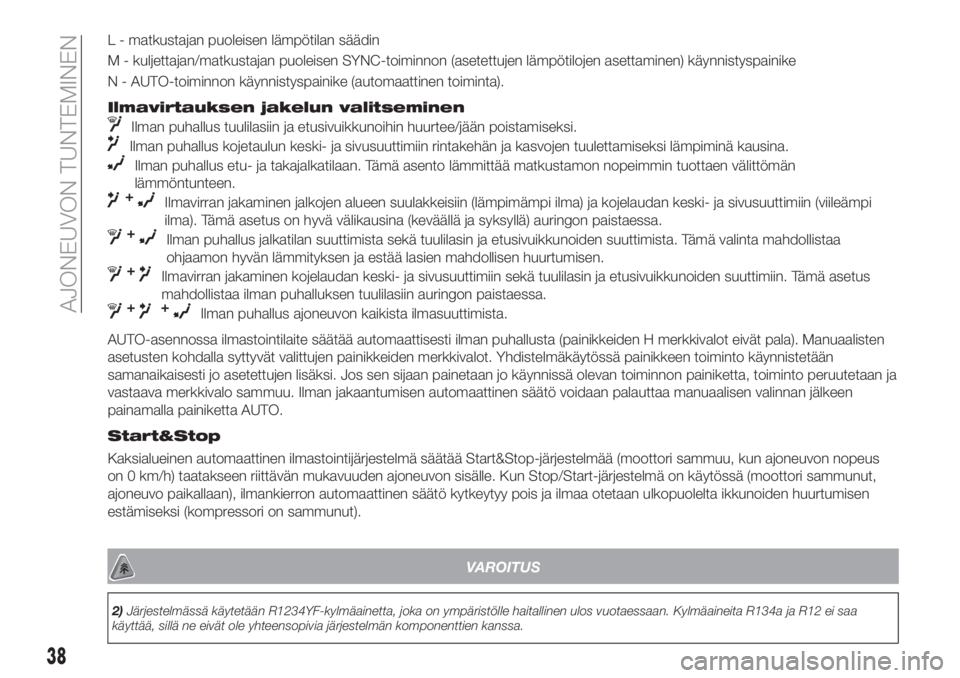

L - matkustajan puoleisen lämpötilan säädin
M - kuljettajan/matkustajan puoleisen SYNC-toiminnon (asetettujen lämpötilojen asettaminen) käynnistyspainike
N - AUTO-toiminnon käynnistyspainike (automaattinen toiminta).
Ilmavirtauksen jakelun valitseminen
Ilman puhallus tuulilasiin ja etusivuikkunoihin huurtee/jään poistamiseksi.
Ilman puhallus kojetaulun keski- ja sivusuuttimiin rintakehän ja kasvojen tuulettamiseksi lämpiminä kausina.
Ilman puhallus etu- ja takajalkatilaan. Tämä asento lämmittää matkustamon nopeimmin tuottaen välittömän
lämmöntunteen.
+Ilmavirran jakaminen jalkojen alueen suulakkeisiin (lämpimämpi ilma) ja kojelaudan keski- ja sivusuuttimiin (viileämpi
ilma). Tämä asetus on hyvä välikausina (keväällä ja syksyllä) auringon paistaessa.
+Ilman puhallus jalkatilan suuttimista sekä tuulilasin ja etusivuikkunoiden suuttimista. Tämä valinta mahdollistaa
ohjaamon hyvän lämmityksen ja estää lasien mahdollisen huurtumisen.
+Ilmavirran jakaminen kojelaudan keski- ja sivusuuttimiin sekä tuulilasin ja etusivuikkunoiden suuttimiin. Tämä asetus
mahdollistaa ilman puhalluksen tuulilasiin auringon paistaessa.
++Ilman puhallus ajoneuvon kaikista ilmasuuttimista.
AUTO-asennossa ilmastointilaite säätää automaattisesti ilman puhallusta (painikkeiden H merkkivalot eivät pala). Manuaalisten
asetusten kohdalla syttyvät valittujen painikkeiden merkkivalot. Yhdistelmäkäytössä painikkeen toiminto käynnistetään
samanaikaisesti jo asetettujen lisäksi. Jos sen sijaan painetaan jo käynnissä olevan toiminnon painiketta, toiminto peruutetaan ja
vastaava merkkivalo sammuu. Ilman jakaantumisen automaattinen säätö voidaan palauttaa manuaalisen valinnan jälkeen
painamalla painiketta AUTO.
Start&Stop
Kaksialueinen automaattinen ilmastointijärjestelmä säätää Start&Stop-järjestelmää (moottori sammuu, kun ajoneuvon nopeus
on 0 km/h) taatakseen riittävän mukavuuden ajoneuvon sisälle. Kun Stop/Start-järjestelmä on käytössä (moottori sammunut,
ajoneuvo paikallaan), ilmankierron automaattinen säätö kytkeytyy pois ja ilmaa otetaan ulkopuolelta ikkunoiden huurtumisen
estämiseksi (kompressori on sammunut).
VAROITUS
2)Järjestelmässä käytetään R1234YF-kylmäainetta, joka on ympäristölle haitallinen ulos vuotaessaan. Kylmäaineita R134a ja R12 ei saa
käyttää, sillä ne eivät ole yhteensopivia järjestelmän komponenttien kanssa.
38
AJONEUVON TUNTEMINEN
