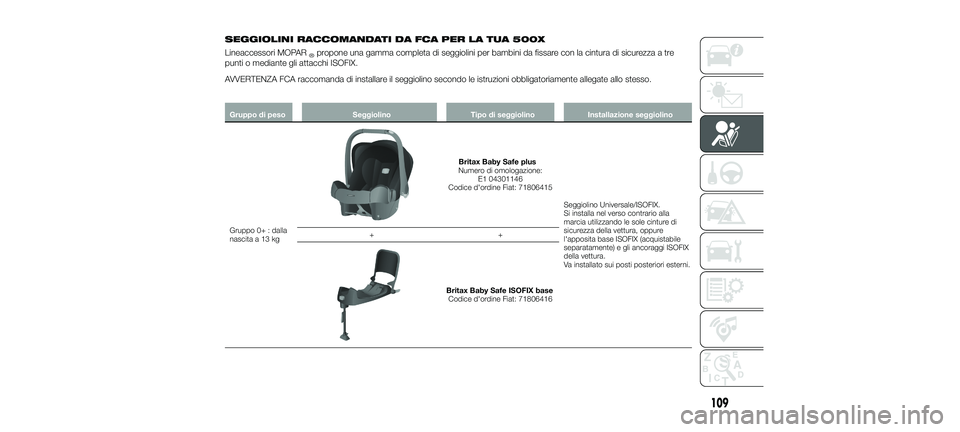

SEGGIOLINI RACCOMANDATI DA FCA PER LA TUA 500X
Lineaccessori MOPAR®propone una gamma completa di seggiolini per bambini da fissare con la cintura di sicurezza a tre
punti o mediante gli attacchi ISOFIX.
AVVERTENZA FCA raccomanda di installare il seggiolino secondo le istruzioni obbligatoriamente allegate allo stesso.
Gruppo di peso SeggiolinoTipo di seggiolinoInstallazione seggiolino
Gruppo 0+ : dalla
nascita a 13 kg
Britax Baby Safe plus
Numero di omologazione: E1 04301146
Codice d'ordine Fiat: 71806415
Seggiolino Universale/ISOFIX.
Si installa nel verso contrario alla
marcia utilizzando le sole cinture di
sicurezza della vettura, oppure
l'apposita base ISOFIX (acquistabile
separatamente) e gli ancoraggi ISOFIX
della vettura.
Va installato sui posti posteriori esterni.
++
Britax Baby Safe ISOFIX base
Codice d'ordine Fiat: 71806416
109
23-10-2017 5:51 Pagina 109

Gruppo di pesoSeggiolinoTipo di seggiolinoInstallazione seggiolino
Gruppo 1: da 9
fino a 18 kg
Fair G0/1S
Numero di omologazione: E4 04443718
Codice d'ordine Fiat: 71807388
Seggiolino Universale/ISOFIX.
Può essere installato utilizzando le sole
cinture di sicurezza della vettura (sia
nel verso di marcia che contro marcia)
oppure gli attacchi ISOFIX della
vettura.
FCA consiglia di installarlo, utilizzando
la piattaforma ISOFIX rivolta all'indietro
(RWF tipo "G" - da acquistare
separatamente), oppure la piattaforma
ISOFIX rivolta nel verso di marcia (FWF
tipo "A" - da acquistare
separatamente) e il poggiatesta rigido
(da acquistare separatamente) e gli
attacchi ISOFIX della vettura.
Va installato sui posti posteriori esterni.
++
Riferimento A: Piattaforma
Fair ISOFIX RWF tipo "G" per
G 0/1S
Codice d'ordine Fiat: 71807455 oppure
Riferimento B: Piattaforma
Fair ISOFIX FWF tipo "A" per
G 0/1S Codice d'ordine Fiat: 71805364
++
Poggiatesta rigido FAIR
Codice d'ordine Fiat: 71807387
110
SICUREZZA
23-10-2017 5:51 Pagina 110

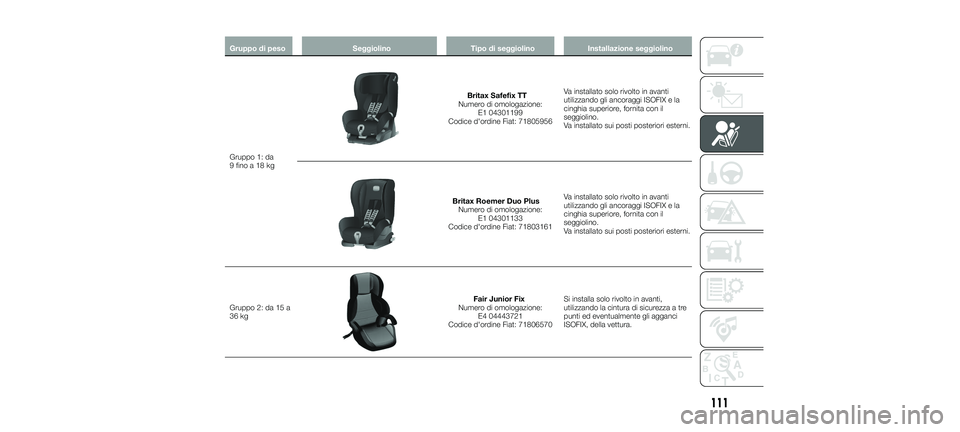

Gruppo di pesoSeggiolinoTipo di seggiolinoInstallazione seggiolino
Gruppo 1: da
9 fino a 18 kg
Britax Safefix TT
Numero di omologazione: E1 04301199
Codice d'ordine Fiat: 71805956 Va installato solo rivolto in avanti
utilizzando gli ancoraggi ISOFIX e la
cinghia superiore, fornita con il
seggiolino.
Va installato sui posti posteriori esterni.
Britax Roemer Duo Plus
Numero di omologazione: E1 04301133
Codice d'ordine Fiat: 71803161 Va installato solo rivolto in avanti
utilizzando gli ancoraggi ISOFIX e la
cinghia superiore, fornita con il
seggiolino.
Va installato sui posti posteriori esterni.
Gruppo 2: da 15 a
36 kg
Fair Junior Fix
Numero di omologazione: E4 04443721
Codice d'ordine Fiat: 71806570 Si installa solo rivolto in avanti,
utilizzando la cintura di sicurezza a tre
punti ed eventualmente gli agganci
ISOFIX, della vettura.
111
23-10-2017 5:51 Pagina 111

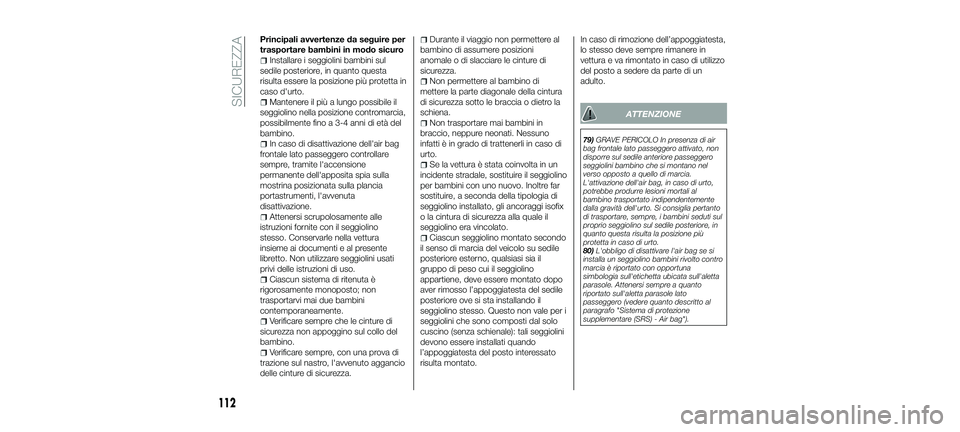

Principali avvertenze da seguire per
trasportare bambini in modo sicuro
Installare i seggiolini bambini sul
sedile posteriore, in quanto questa
risulta essere la posizione più protetta in
caso d'urto.
Mantenere il più a lungo possibile il
seggiolino nella posizione contromarcia,
possibilmente fino a 3-4 anni di età del
bambino.
In caso di disattivazione dell'air bag
frontale lato passeggero controllare
sempre, tramite l'accensione
permanente dell'apposita spia sulla
mostrina posizionata sulla plancia
portastrumenti, l'avvenuta
disattivazione.
Attenersi scrupolosamente alle
istruzioni fornite con il seggiolino
stesso. Conservarle nella vettura
insieme ai documenti e al presente
libretto. Non utilizzare seggiolini usati
privi delle istruzioni di uso.
Ciascun sistema di ritenuta è
rigorosamente monoposto; non
trasportarvi mai due bambini
contemporaneamente.
Verificare sempre che le cinture di
sicurezza non appoggino sul collo del
bambino.
Verificare sempre, con una prova di
trazione sul nastro, l'avvenuto aggancio
delle cinture di sicurezza.
Durante il viaggio non permettere al
bambino di assumere posizioni
anomale o di slacciare le cinture di
sicurezza.
Non permettere al bambino di
mettere la parte diagonale della cintura
di sicurezza sotto le braccia o dietro la
schiena.
Non trasportare mai bambini in
braccio, neppure neonati. Nessuno
infatti è in grado di trattenerli in caso di
urto.
Se la vettura è stata coinvolta in un
incidente stradale, sostituire il seggiolino
per bambini con uno nuovo. Inoltre far
sostituire, a seconda della tipologia di
seggiolino installato, gli ancoraggi isofix
o la cintura di sicurezza alla quale il
seggiolino era vincolato.
Ciascun seggiolino montato secondo
il senso di marcia del veicolo su sedile
posteriore esterno, qualsiasi sia il
gruppo di peso cui il seggiolino
appartiene, deve essere montato dopo
aver rimosso l’appoggiatesta del sedile
posteriore ove si sta installando il
seggiolino stesso. Questo non vale per i
seggiolini che sono composti dal solo
cuscino (senza schienale): tali seggiolini
devono essere installati quando
l’appoggiatesta del posto interessato
risulta montato. In caso di rimozione dell’appoggiatesta,
lo stesso deve sempre rimanere in
vettura e va rimontato in caso di utilizzo
del posto a sedere da parte di un
adulto.
ATTENZIONE
79)
GRAVE PERICOLO In presenza di air
bag frontale lato passeggero attivato, non
disporre sul sedile anteriore passeggero
seggiolini bambino che si montano nel
verso opposto a quello di marcia.
L'attivazione dell'air bag, in caso di urto,
potrebbe produrre lesioni mortali al
bambino trasportato indipendentemente
dalla gravità dell'urto. Si consiglia pertanto
di trasportare, sempre, i bambini seduti sul
proprio seggiolino sul sedile posteriore, in
quanto questa risulta la posizione più
protetta in caso di urto.
80) L'obbligo di disattivare l'air bag se si
installa un seggiolino bambini rivolto contro
marcia è riportato con opportuna
simbologia sull'etichetta ubicata sull'aletta
parasole. Attenersi sempre a quanto
riportato sull'aletta parasole lato
passeggero (vedere quanto descritto al
paragrafo "Sistema di protezione
supplementare (SRS) - Air bag").
112
SICUREZZA
23-10-2017 5:51 Pagina 112

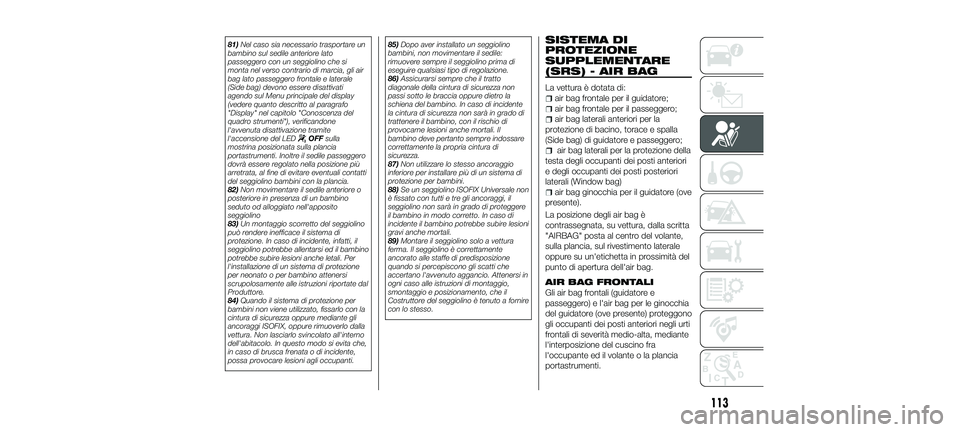

81)Nel caso sia necessario trasportare un
bambino sul sedile anteriore lato
passeggero con un seggiolino che si
monta nel verso contrario di marcia, gli air
bag lato passeggero frontale e laterale
(Side bag) devono essere disattivati
agendo sul Menu principale del display
(vedere quanto descritto al paragrafo
"Display" nel capitolo "Conoscenza del
quadro strumenti"), verificandone
l'avvenuta disattivazione tramite
l'accensione del LED
OFF sulla
mostrina posizionata sulla plancia
portastrumenti. Inoltre il sedile passeggero
dovrà essere regolato nella posizione più
arretrata, al fine di evitare eventuali contatti
del seggiolino bambini con la plancia.
82) Non movimentare il sedile anteriore o
posteriore in presenza di un bambino
seduto od alloggiato nell'apposito
seggiolino
83) Un montaggio scorretto del seggiolino
può rendere inefficace il sistema di
protezione. In caso di incidente, infatti, il
seggiolino potrebbe allentarsi ed il bambino
potrebbe subire lesioni anche letali. Per
l'installazione di un sistema di protezione
per neonato o per bambino attenersi
scrupolosamente alle istruzioni riportate dal
Produttore.
84) Quando il sistema di protezione per
bambini non viene utilizzato, fissarlo con la
cintura di sicurezza oppure mediante gli
ancoraggi ISOFIX, oppure rimuoverlo dalla
vettura. Non lasciarlo svincolato all'interno
dell'abitacolo. In questo modo si evita che,
in caso di brusca frenata o di incidente,
possa provocare lesioni agli occupanti. 85)
Dopo aver installato un seggiolino
bambini, non movimentare il sedile:
rimuovere sempre il seggiolino prima di
eseguire qualsiasi tipo di regolazione.
86) Assicurarsi sempre che il tratto
diagonale della cintura di sicurezza non
passi sotto le braccia oppure dietro la
schiena del bambino. In caso di incidente
la cintura di sicurezza non sarà in grado di
trattenere il bambino, con il rischio di
provocarne lesioni anche mortali. Il
bambino deve pertanto sempre indossare
correttamente la propria cintura di
sicurezza.
87) Non utilizzare lo stesso ancoraggio
inferiore per installare più di un sistema di
protezione per bambini.
88) Se un seggiolino ISOFIX Universale non
è fissato con tutti e tre gli ancoraggi, il
seggiolino non sarà in grado di proteggere
il bambino in modo corretto. In caso di
incidente il bambino potrebbe subire lesioni
gravi anche mortali.
89) Montare il seggiolino solo a vettura
ferma. Il seggiolino è correttamente
ancorato alle staffe di predisposizione
quando si percepiscono gli scatti che
accertano l'avvenuto aggancio. Attenersi in
ogni caso alle istruzioni di montaggio,
smontaggio e posizionamento, che il
Costruttore del seggiolino è tenuto a fornire
con lo stesso.
SISTEMA DI
PROTEZIONE
SUPPLEMENTARE
(SRS) - AIR BAG
La vettura è dotata di:
air bag frontale per il guidatore;
air bag frontale per il passeggero;
air bag laterali anteriori per la
protezione di bacino, torace e spalla
(Side bag) di guidatore e passeggero;
air bag laterali per la protezione della
testa degli occupanti dei posti anteriori
e degli occupanti dei posti posteriori
laterali (Window bag)
air bag ginocchia per il guidatore (ove
presente).
La posizione degli air bag è
contrassegnata, su vettura, dalla scritta
"AIRBAG" posta al centro del volante,
sulla plancia, sul rivestimento laterale
oppure su un'etichetta in prossimità del
punto di apertura dell'air bag.
AIR BAG FRONTALI
Gli air bag frontali (guidatore e
passeggero) e l'air bag per le ginocchia
del guidatore (ove presente) proteggono
gli occupanti dei posti anteriori negli urti
frontali di severità medio-alta, mediante
l'interposizione del cuscino fra
l'occupante ed il volante o la plancia
portastrumenti.
113
23-10-2017 5:51 Pagina 113

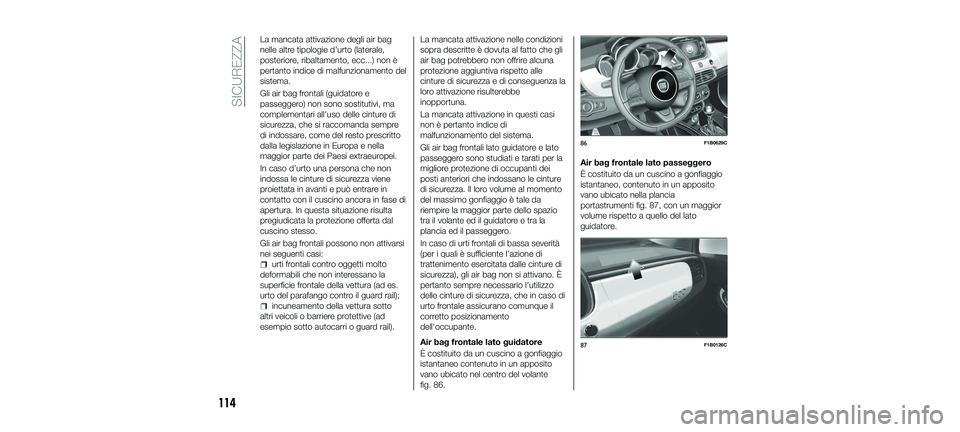

La mancata attivazione degli air bag
nelle altre tipologie d'urto (laterale,
posteriore, ribaltamento, ecc...) non è
pertanto indice di malfunzionamento del
sistema.
Gli air bag frontali (guidatore e
passeggero) non sono sostitutivi, ma
complementari all'uso delle cinture di
sicurezza, che si raccomanda sempre
di indossare, come del resto prescritto
dalla legislazione in Europa e nella
maggior parte dei Paesi extraeuropei.
In caso d’urto una persona che non
indossa le cinture di sicurezza viene
proiettata in avanti e può entrare in
contatto con il cuscino ancora in fase di
apertura. In questa situazione risulta
pregiudicata la protezione offerta dal
cuscino stesso.
Gli air bag frontali possono non attivarsi
nei seguenti casi:
urti frontali contro oggetti molto
deformabili che non interessano la
superficie frontale della vettura (ad es.
urto del parafango contro il guard rail);
incuneamento della vettura sotto
altri veicoli o barriere protettive (ad
esempio sotto autocarri o guard rail). La mancata attivazione nelle condizioni
sopra descritte è dovuta al fatto che gli
air bag potrebbero non offrire alcuna
protezione aggiuntiva rispetto alle
cinture di sicurezza e di conseguenza la
loro attivazione risulterebbe
inopportuna.
La mancata attivazione in questi casi
non è pertanto indice di
malfunzionamento del sistema.
Gli air bag frontali lato guidatore e lato
passeggero sono studiati e tarati per la
migliore protezione di occupanti dei
posti anteriori che indossano le cinture
di sicurezza. Il loro volume al momento
del massimo gonfiaggio è tale da
riempire la maggior parte dello spazio
tra il volante ed il guidatore e tra la
plancia ed il passeggero.
In caso di urti frontali di bassa severità
(per i quali è sufficiente l'azione di
trattenimento esercitata dalle cinture di
sicurezza), gli air bag non si attivano. È
pertanto sempre necessario l'utilizzo
delle cinture di sicurezza, che in caso di
urto frontale assicurano comunque il
corretto posizionamento
dell'occupante.
Air bag frontale lato guidatore
È costituito da un cuscino a gonfiaggio
istantaneo contenuto in un apposito
vano ubicato nel centro del volante
fig. 86.
Air bag frontale lato passeggero
È costituito da un cuscino a gonfiaggio
istantaneo, contenuto in un apposito
vano ubicato nella plancia
portastrumenti fig. 87, con un maggior
volume rispetto a quello del lato
guidatore.
86F1B0629C
87F1B0126C
114
SICUREZZA
23-10-2017 5:51 Pagina 114

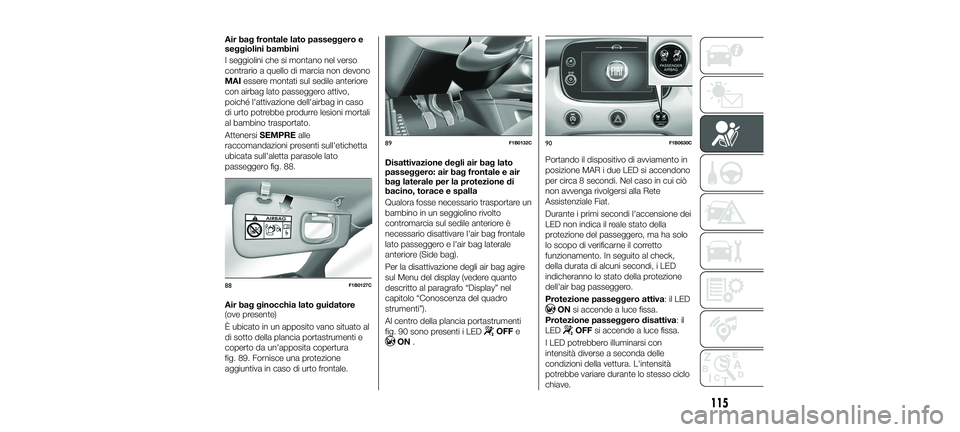

Air bag frontale lato passeggero e
seggiolini bambini
I seggiolini che si montano nel verso
contrario a quello di marcia non devono
MAIessere montati sul sedile anteriore
con airbag lato passeggero attivo,
poiché l'attivazione dell'airbag in caso
di urto potrebbe produrre lesioni mortali
al bambino trasportato.
Attenersi SEMPRE alle
raccomandazioni presenti sull'etichetta
ubicata sull'aletta parasole lato
passeggero fig. 88.
Air bag ginocchia lato guidatore
(ove presente)
È ubicato in un apposito vano situato al
di sotto della plancia portastrumenti e
coperto da un'apposita copertura
fig. 89. Fornisce una protezione
aggiuntiva in caso di urto frontale. Disattivazione degli air bag lato
passeggero: air bag frontale e air
bag laterale per la protezione di
bacino, torace e spalla
Qualora fosse necessario trasportare un
bambino in un seggiolino rivolto
contromarcia sul sedile anteriore è
necessario disattivare l'air bag frontale
lato passeggero e l'air bag laterale
anteriore (Side bag).
Per la disattivazione degli air bag agire
sul Menu del display (vedere quanto
descritto al paragrafo “Display” nel
capitolo “Conoscenza del quadro
strumenti”).
Al centro della plancia portastrumenti
fig. 90 sono presenti i LED
OFF
e
ON. Portando il dispositivo di avviamento in
posizione MAR i due LED si accendono
per circa 8 secondi. Nel caso in cui ciò
non avvenga rivolgersi alla Rete
Assistenziale Fiat.
Durante i primi secondi l'accensione dei
LED non indica il reale stato della
protezione del passeggero, ma ha solo
lo scopo di verificarne il corretto
funzionamento. In seguito al check,
della durata di alcuni secondi, i LED
indicheranno lo stato della protezione
dell'air bag passeggero.
Protezione passeggero attiva: il LED
ON
si accende a luce fissa.
Protezione passeggero disattiva: il
LED
OFF si accende a luce fissa.
I LED potrebbero illuminarsi con
intensità diverse a seconda delle
condizioni della vettura. L'intensità
potrebbe variare durante lo stesso ciclo
chiave.
88F1B0127C
89F1B0132C90F1B0630C
115
23-10-2017 5:51 Pagina 115

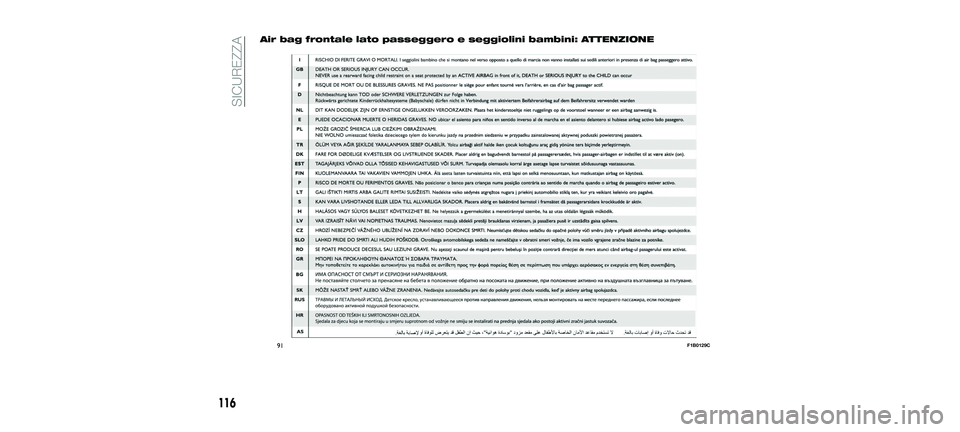

Air bag frontale lato passeggero e seggiolini bambini: ATTENZIONE
91F1B0129C
116
SICUREZZA
23-10-2017 5:51 Pagina 116

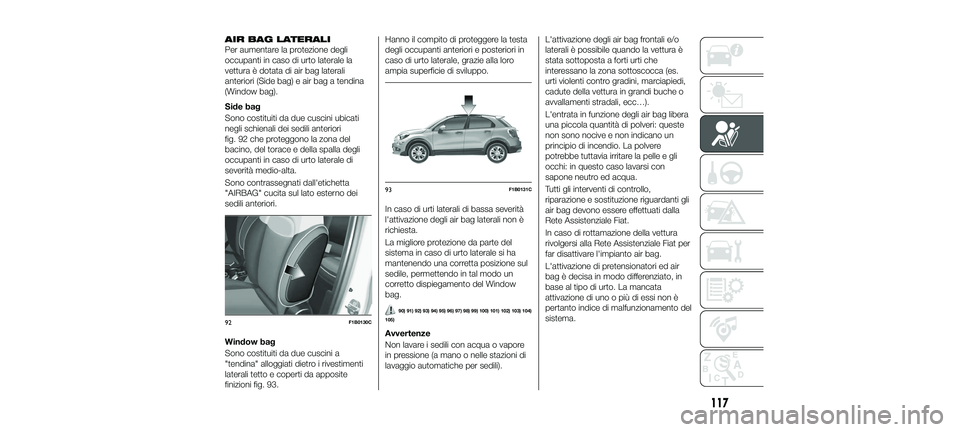

AIR BAG LATERALI
Per aumentare la protezione degli
occupanti in caso di urto laterale la
vettura è dotata di air bag laterali
anteriori (Side bag) e air bag a tendina
(Window bag).
Side bag
Sono costituiti da due cuscini ubicati
negli schienali dei sedili anteriori
fig. 92 che proteggono la zona del
bacino, del torace e della spalla degli
occupanti in caso di urto laterale di
severità medio-alta.
Sono contrassegnati dall'etichetta
"AIRBAG" cucita sul lato esterno dei
sedili anteriori.
Window bag
Sono costituiti da due cuscini a
"tendina" alloggiati dietro i rivestimenti
laterali tetto e coperti da apposite
finizioni fig. 93.Hanno il compito di proteggere la testa
degli occupanti anteriori e posteriori in
caso di urto laterale, grazie alla loro
ampia superficie di sviluppo.
In caso di urti laterali di bassa severità
l'attivazione degli air bag laterali non è
richiesta.
La migliore protezione da parte del
sistema in caso di urto laterale si ha
mantenendo una corretta posizione sul
sedile, permettendo in tal modo un
corretto dispiegamento del Window
bag.
90) 91) 92) 93) 94) 95) 96) 97) 98) 99) 100) 101) 102) 103) 104)
105)
Avvertenze
Non lavare i sedili con acqua o vapore
in pressione (a mano o nelle stazioni di
lavaggio automatiche per sedili). L'attivazione degli air bag frontali e/o
laterali è possibile quando la vettura è
stata sottoposta a forti urti che
interessano la zona sottoscocca (es.
urti violenti contro gradini, marciapiedi,
cadute della vettura in grandi buche o
avvallamenti stradali, ecc…).
L'entrata in funzione degli air bag libera
una piccola quantità di polveri: queste
non sono nocive e non indicano un
principio di incendio. La polvere
potrebbe tuttavia irritare la pelle e gli
occhi: in questo caso lavarsi con
sapone neutro ed acqua.
Tutti gli interventi di controllo,
riparazione e sostituzione riguardanti gli
air bag devono essere effettuati dalla
Rete Assistenziale Fiat.
In caso di rottamazione della vettura
rivolgersi alla Rete Assistenziale Fiat per
far disattivare l'impianto air bag.
L'attivazione di pretensionatori ed air
bag è decisa in modo differenziato, in
base al tipo di urto. La mancata
attivazione di uno o più di essi non è
pertanto indice di malfunzionamento del
sistema.
92F1B0130C
93F1B0131C
117
23-10-2017 5:51 Pagina 117

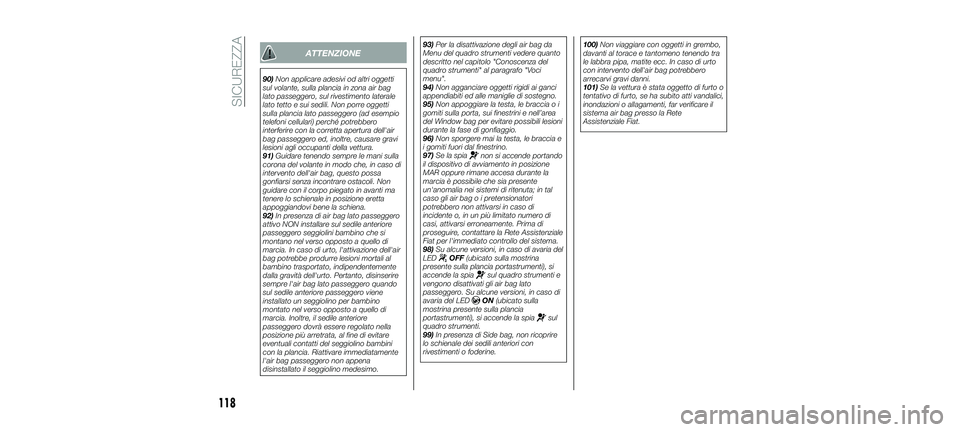

ATTENZIONE
90)Non applicare adesivi od altri oggetti
sul volante, sulla plancia in zona air bag
lato passeggero, sul rivestimento laterale
lato tetto e sui sedili. Non porre oggetti
sulla plancia lato passeggero (ad esempio
telefoni cellulari) perché potrebbero
interferire con la corretta apertura dell'air
bag passeggero ed, inoltre, causare gravi
lesioni agli occupanti della vettura.
91) Guidare tenendo sempre le mani sulla
corona del volante in modo che, in caso di
intervento dell'air bag, questo possa
gonfiarsi senza incontrare ostacoli. Non
guidare con il corpo piegato in avanti ma
tenere lo schienale in posizione eretta
appoggiandovi bene la schiena.
92) In presenza di air bag lato passeggero
attivo NON installare sul sedile anteriore
passeggero seggiolini bambino che si
montano nel verso opposto a quello di
marcia. In caso di urto, l'attivazione dell'air
bag potrebbe produrre lesioni mortali al
bambino trasportato, indipendentemente
dalla gravità dell'urto. Pertanto, disinserire
sempre l'air bag lato passeggero quando
sul sedile anteriore passeggero viene
installato un seggiolino per bambino
montato nel verso opposto a quello di
marcia. Inoltre, il sedile anteriore
passeggero dovrà essere regolato nella
posizione più arretrata, al fine di evitare
eventuali contatti del seggiolino bambini
con la plancia. Riattivare immediatamente
l'air bag passeggero non appena
disinstallato il seggiolino medesimo. 93)
Per la disattivazione degli air bag da
Menu del quadro strumenti vedere quanto
descritto nel capitolo "Conoscenza del
quadro strumenti" al paragrafo "Voci
menu".
94) Non agganciare oggetti rigidi ai ganci
appendiabiti ed alle maniglie di sostegno.
95) Non appoggiare la testa, le braccia o i
gomiti sulla porta, sui finestrini e nell’area
del Window bag per evitare possibili lesioni
durante la fase di gonfiaggio.
96) Non sporgere mai la testa, le braccia e
i gomiti fuori dal finestrino.
97) Se la spia
non si accende portando
il dispositivo di avviamento in posizione
MAR oppure rimane accesa durante la
marcia è possibile che sia presente
un'anomalia nei sistemi di ritenuta; in tal
caso gli air bag o i pretensionatori
potrebbero non attivarsi in caso di
incidente o, in un più limitato numero di
casi, attivarsi erroneamente. Prima di
proseguire, contattare la Rete Assistenziale
Fiat per l'immediato controllo del sistema.
98) Su alcune versioni, in caso di avaria del
LED
OFF (ubicato sulla mostrina
presente sulla plancia portastrumenti), si
accende la spia
sul quadro strumenti e
vengono disattivati gli air bag lato
passeggero. Su alcune versioni, in caso di
avaria del LED
ON (ubicato sulla
mostrina presente sulla plancia
portastrumenti), si accende la spia
sul
quadro strumenti.
99) In presenza di Side bag, non ricoprire
lo schienale dei sedili anteriori con
rivestimenti o foderine. 100)
Non viaggiare con oggetti in grembo,
davanti al torace e tantomeno tenendo tra
le labbra pipa, matite ecc. In caso di urto
con intervento dell'air bag potrebbero
arrecarvi gravi danni.
101) Se la vettura è stata oggetto di furto o
tentativo di furto, se ha subito atti vandalici,
inondazioni o allagamenti, far verificare il
sistema air bag presso la Rete
Assistenziale Fiat.
118
SICUREZZA
23-10-2017 5:51 Pagina 118
