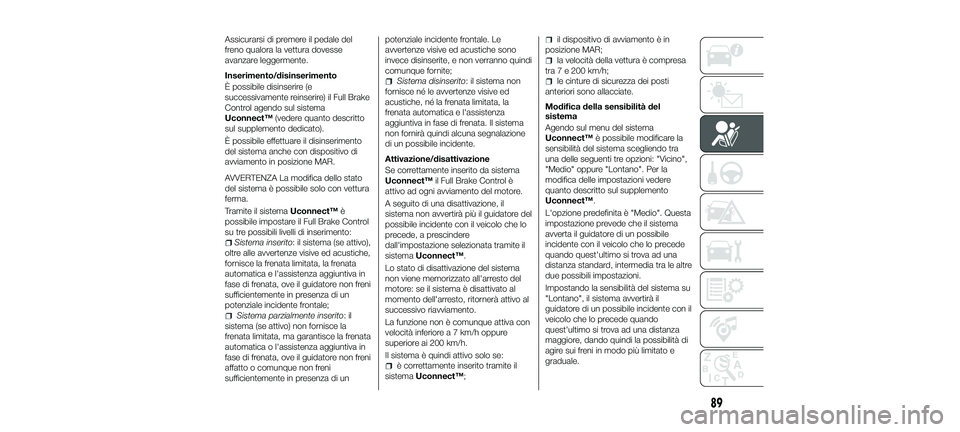

FIAT 500X 2018 Libretto Uso Manutenzione (in Italian)

Assicurarsi di premere il pedale del
freno qualora la vettura dovesse
avanzare leggermente.
Inserimento/disinserimento
È possibile disinserire (e
successivamente reinserire) il Full Brake
Control agendo sul sistema
Uconnect™(vedere quanto descritto
sul supplemento dedicato).
È possibile effettuare il disinserimento
del sistema anche con dispositivo di
avviamento in posizione MAR.
AVVERTENZA La modifica dello stato
del sistema è possibile solo con vettura
ferma.
Tramite il sistema Uconnect™è
possibile impostare il Full Brake Control
su tre possibili livelli di inserimento:
Sistema inserito: il sistema (se attivo),
oltre alle avvertenze visive ed acustiche,
fornisce la frenata limitata, la frenata
automatica e l'assistenza aggiuntiva in
fase di frenata, ove il guidatore non freni
sufficientemente in presenza di un
potenziale incidente frontale;
Sistema parzialmente inserito: il
sistema (se attivo) non fornisce la
frenata limitata, ma garantisce la frenata
automatica o l'assistenza aggiuntiva in
fase di frenata, ove il guidatore non freni
affatto o comunque non freni
sufficientemente in presenza di un potenziale incidente frontale. Le
avvertenze visive ed acustiche sono
invece disinserite, e non verranno quindi
comunque fornite;
Sistema disinserito: il sistema non
fornisce né le avvertenze visive ed
acustiche, né la frenata limitata, la
frenata automatica e l'assistenza
aggiuntiva in fase di frenata. Il sistema
non fornirà quindi alcuna segnalazione
di un possibile incidente.
Attivazione/disattivazione
Se correttamente inserito da sistema
Uconnect™ il Full Brake Control è
attivo ad ogni avviamento del motore.
A seguito di una disattivazione, il
sistema non avvertirà più il guidatore del
possibile incidente con il veicolo che lo
precede, a prescindere
dall'impostazione selezionata tramite il
sistema Uconnect™.
Lo stato di disattivazione del sistema
non viene memorizzato all'arresto del
motore: se il sistema è disattivato al
momento dell'arresto, ritornerà attivo al
successivo riavviamento.
La funzione non è comunque attiva con
velocità inferiore a 7 km/h oppure
superiore ai 200 km/h.
Il sistema è quindi attivo solo se:
è correttamente inserito tramite il
sistema Uconnect™;
il dispositivo di avviamento è in
posizione MAR;
la velocità della vettura è compresa
tra 7 e 200 km/h;
le cinture di sicurezza dei posti
anteriori sono allacciate.
Modifica della sensibilità del
sistema
Agendo sul menu del sistema
Uconnect™ è possibile modificare la
sensibilità del sistema scegliendo tra
una delle seguenti tre opzioni: "Vicino",
"Medio" oppure "Lontano". Per la
modifica delle impostazioni vedere
quanto descritto sul supplemento
Uconnect™.
L'opzione predefinita è "Medio". Questa
impostazione prevede che il sistema
avverta il guidatore di un possibile
incidente con il veicolo che lo precede
quando quest'ultimo si trova ad una
distanza standard, intermedia tra le altre
due possibili impostazioni.
Impostando la sensibilità del sistema su
"Lontano", il sistema avvertirà il
guidatore di un possibile incidente con il
veicolo che lo precede quando
quest'ultimo si trova ad una distanza
maggiore, dando quindi la possibilità di
agire sui freni in modo più limitato e
graduale.
89
23-10-2017 5:51 Pagina 89

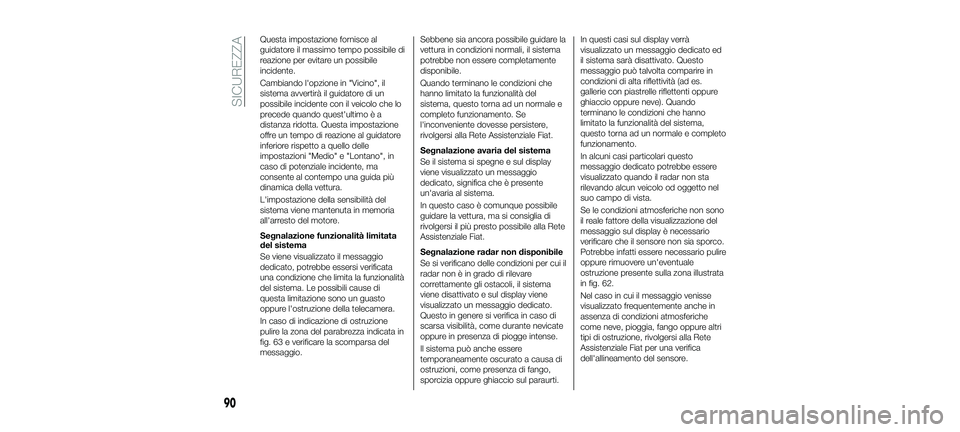

Questa impostazione fornisce al
guidatore il massimo tempo possibile di
reazione per evitare un possibile
incidente.
Cambiando l'opzione in "Vicino", il
sistema avvertirà il guidatore di un
possibile incidente con il veicolo che lo
precede quando quest'ultimo è a
distanza ridotta. Questa impostazione
offre un tempo di reazione al guidatore
inferiore rispetto a quello delle
impostazioni "Medio" e "Lontano", in
caso di potenziale incidente, ma
consente al contempo una guida più
dinamica della vettura.
L'impostazione della sensibilità del
sistema viene mantenuta in memoria
all'arresto del motore.
Segnalazione funzionalità limitata
del sistema
Se viene visualizzato il messaggio
dedicato, potrebbe essersi verificata
una condizione che limita la funzionalità
del sistema. Le possibili cause di
questa limitazione sono un guasto
oppure l'ostruzione della telecamera.
In caso di indicazione di ostruzione
pulire la zona del parabrezza indicata in
fig. 63 e verificare la scomparsa del
messaggio.Sebbene sia ancora possibile guidare la
vettura in condizioni normali, il sistema
potrebbe non essere completamente
disponibile.
Quando terminano le condizioni che
hanno limitato la funzionalità del
sistema, questo torna ad un normale e
completo funzionamento. Se
l'inconveniente dovesse persistere,
rivolgersi alla Rete Assistenziale Fiat.
Segnalazione avaria del sistema
Se il sistema si spegne e sul display
viene visualizzato un messaggio
dedicato, significa che è presente
un'avaria al sistema.
In questo caso è comunque possibile
guidare la vettura, ma si consiglia di
rivolgersi il più presto possibile alla Rete
Assistenziale Fiat.
Segnalazione radar non disponibile
Se si verificano delle condizioni per cui il
radar non è in grado di rilevare
correttamente gli ostacoli, il sistema
viene disattivato e sul display viene
visualizzato un messaggio dedicato.
Questo in genere si verifica in caso di
scarsa visibilità, come durante nevicate
oppure in presenza di piogge intense.
Il sistema può anche essere
temporaneamente oscurato a causa di
ostruzioni, come presenza di fango,
sporcizia oppure ghiaccio sul paraurti.In questi casi sul display verrà
visualizzato un messaggio dedicato ed
il sistema sarà disattivato. Questo
messaggio può talvolta comparire in
condizioni di alta riflettività (ad es.
gallerie con piastrelle riflettenti oppure
ghiaccio oppure neve). Quando
terminano le condizioni che hanno
limitato la funzionalità del sistema,
questo torna ad un normale e completo
funzionamento.
In alcuni casi particolari questo
messaggio dedicato potrebbe essere
visualizzato quando il radar non sta
rilevando alcun veicolo od oggetto nel
suo campo di vista.
Se le condizioni atmosferiche non sono
il reale fattore della visualizzazione del
messaggio sul display è necessario
verificare che il sensore non sia sporco.
Potrebbe infatti essere necessario pulire
oppure rimuovere un'eventuale
ostruzione presente sulla zona illustrata
in fig. 62.
Nel caso in cui il messaggio venisse
visualizzato frequentemente anche in
assenza di condizioni atmosferiche
come neve, pioggia, fango oppure altri
tipi di ostruzione, rivolgersi alla Rete
Assistenziale Fiat per una verifica
dell'allineamento del sensore.
90
SICUREZZA
23-10-2017 5:51 Pagina 90

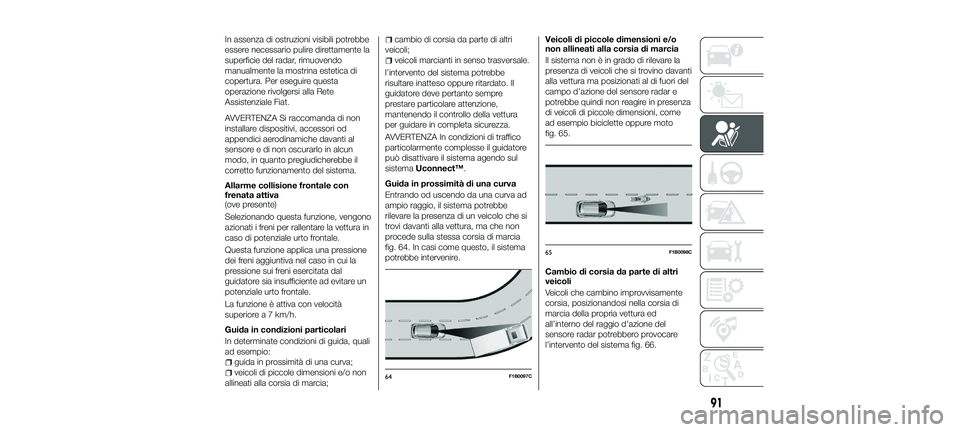

In assenza di ostruzioni visibili potrebbe
essere necessario pulire direttamente la
superficie del radar, rimuovendo
manualmente la mostrina estetica di
copertura. Per eseguire questa
operazione rivolgersi alla Rete
Assistenziale Fiat.
AVVERTENZA Si raccomanda di non
installare dispositivi, accessori od
appendici aerodinamiche davanti al
sensore e di non oscurarlo in alcun
modo, in quanto pregiudicherebbe il
corretto funzionamento del sistema.
Allarme collisione frontale con
frenata attiva
(ove presente)
Selezionando questa funzione, vengono
azionati i freni per rallentare la vettura in
caso di potenziale urto frontale.
Questa funzione applica una pressione
dei freni aggiuntiva nel caso in cui la
pressione sui freni esercitata dal
guidatore sia insufficiente ad evitare un
potenziale urto frontale.
La funzione è attiva con velocità
superiore a 7 km/h.
Guida in condizioni particolari
In determinate condizioni di guida, quali
ad esempio:
guida in prossimità di una curva;
veicoli di piccole dimensioni e/o non
allineati alla corsia di marcia;
cambio di corsia da parte di altri
veicoli;
veicoli marcianti in senso trasversale.
l’intervento del sistema potrebbe
risultare inatteso oppure ritardato. Il
guidatore deve pertanto sempre
prestare particolare attenzione,
mantenendo il controllo della vettura
per guidare in completa sicurezza.
AVVERTENZA In condizioni di traffico
particolarmente complesse il guidatore
può disattivare il sistema agendo sul
sistema Uconnect™.
Guida in prossimità di una curva
Entrando od uscendo da una curva ad
ampio raggio, il sistema potrebbe
rilevare la presenza di un veicolo che si
trovi davanti alla vettura, ma che non
procede sulla stessa corsia di marcia
fig. 64. In casi come questo, il sistema
potrebbe intervenire. Veicoli di piccole dimensioni e/o
non allineati alla corsia di marcia
Il sistema non è in grado di rilevare la
presenza di veicoli che si trovino davanti
alla vettura ma posizionati al di fuori del
campo d’azione del sensore radar e
potrebbe quindi non reagire in presenza
di veicoli di piccole dimensioni, come
ad esempio biciclette oppure moto
fig. 65.
Cambio di corsia da parte di altri
veicoli
Veicoli che cambino improvvisamente
corsia, posizionandosi nella corsia di
marcia della propria vettura ed
all’interno del raggio d’azione del
sensore radar potrebbero provocare
l’intervento del sistema fig. 66.
64F1B0097C
65F1B0098C
91
23-10-2017 5:51 Pagina 91

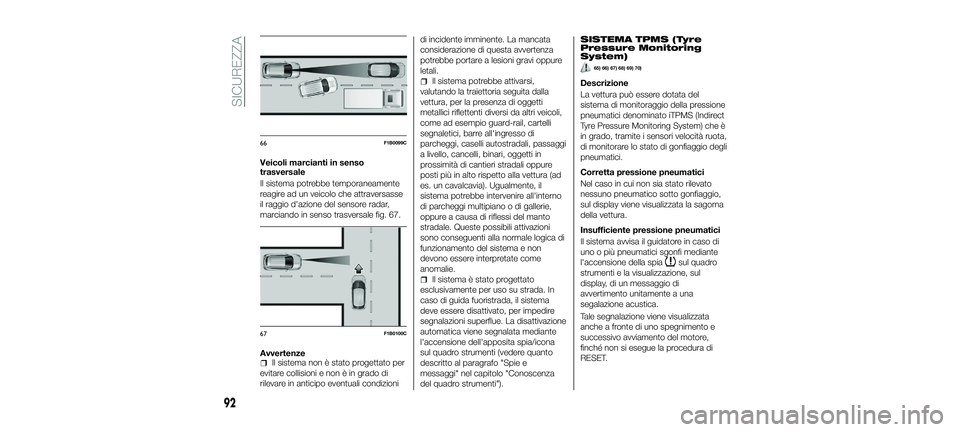

Veicoli marcianti in senso
trasversale
Il sistema potrebbe temporaneamente
reagire ad un veicolo che attraversasse
il raggio d'azione del sensore radar,
marciando in senso trasversale fig. 67.
Avvertenze
Il sistema non è stato progettato per
evitare collisioni e non è in grado di
rilevare in anticipo eventuali condizioni di incidente imminente. La mancata
considerazione di questa avvertenza
potrebbe portare a lesioni gravi oppure
letali.
Il sistema potrebbe attivarsi,
valutando la traiettoria seguita dalla
vettura, per la presenza di oggetti
metallici riflettenti diversi da altri veicoli,
come ad esempio guard-rail, cartelli
segnaletici, barre all'ingresso di
parcheggi, caselli autostradali, passaggi
a livello, cancelli, binari, oggetti in
prossimità di cantieri stradali oppure
posti più in alto rispetto alla vettura (ad
es. un cavalcavia). Ugualmente, il
sistema potrebbe intervenire all'interno
di parcheggi multipiano o di gallerie,
oppure a causa di riflessi del manto
stradale. Queste possibili attivazioni
sono conseguenti alla normale logica di
funzionamento del sistema e non
devono essere interpretate come
anomalie.
Il sistema è stato progettato
esclusivamente per uso su strada. In
caso di guida fuoristrada, il sistema
deve essere disattivato, per impedire
segnalazioni superflue. La disattivazione
automatica viene segnalata mediante
l'accensione dell'apposita spia/icona
sul quadro strumenti (vedere quanto
descritto al paragrafo "Spie e
messaggi" nel capitolo "Conoscenza
del quadro strumenti").
SISTEMA TPMS (Tyre
Pressure Monitoring
System)
65) 66) 67) 68) 69) 70)
Descrizione
La vettura può essere dotata del
sistema di monitoraggio della pressione
pneumatici denominato iTPMS (Indirect
Tyre Pressure Monitoring System) che è
in grado, tramite i sensori velocità ruota,
di monitorare lo stato di gonfiaggio degli
pneumatici.
Corretta pressione pneumatici
Nel caso in cui non sia stato rilevato
nessuno pneumatico sotto gonfiaggio,
sul display viene visualizzata la sagoma
della vettura.
Insufficiente pressione pneumatici
Il sistema avvisa il guidatore in caso di
uno o più pneumatici sgonfi mediante
l'accensione della spia
sul quadro
strumenti e la visualizzazione, sul
display, di un messaggio di
avvertimento unitamente a una
segalazione acustica.
Tale segnalazione viene visualizzata
anche a fronte di uno spegnimento e
successivo avviamento del motore,
finché non si esegue la procedura di
RESET.
66F1B0099C
67F1B0100C
92
SICUREZZA
23-10-2017 5:51 Pagina 92

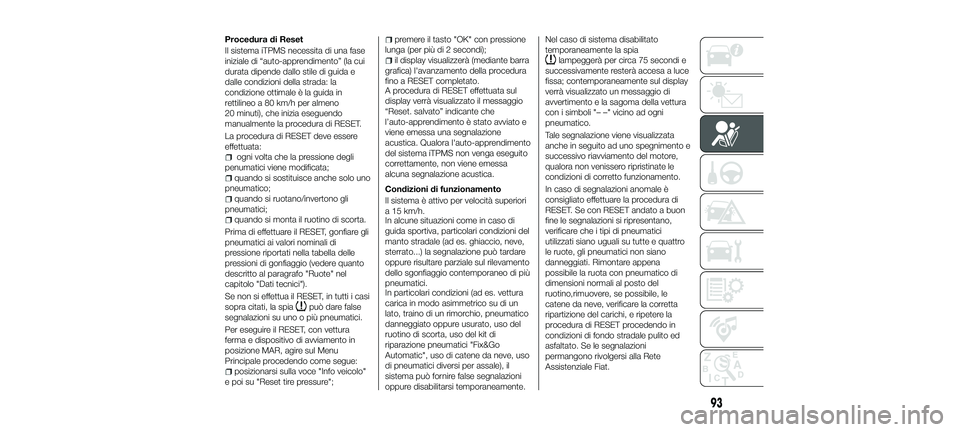

Procedura di Reset
Il sistema iTPMS necessita di una fase
iniziale di “auto-apprendimento” (la cui
durata dipende dallo stile di guida e
dalle condizioni della strada: la
condizione ottimale è la guida in
rettilineo a 80 km/h per almeno
20 minuti), che inizia eseguendo
manualmente la procedura di RESET.
La procedura di RESET deve essere
effettuata:
ogni volta che la pressione degli
penumatici viene modificata;
quando si sostituisce anche solo uno
pneumatico;
quando si ruotano/invertono gli
pneumatici;
quando si monta il ruotino di scorta.
Prima di effettuare il RESET, gonfiare gli
pneumatici ai valori nominali di
pressione riportati nella tabella delle
pressioni di gonfiaggio (vedere quanto
descritto al paragrafo "Ruote" nel
capitolo "Dati tecnici").
Se non si effettua il RESET, in tutti i casi
sopra citati, la spia
può dare false
segnalazioni su uno o più pneumatici.
Per eseguire il RESET, con vettura
ferma e dispositivo di avviamento in
posizione MAR, agire sul Menu
Principale procedendo come segue:
posizionarsi sulla voce "Info veicolo"
e poi su "Reset tire pressure";
premere il tasto "OK" con pressione
lunga (per più di 2 secondi);
il display visualizzerà (mediante barra
grafica) l'avanzamento della procedura
fino a RESET completato.
A procedura di RESET effettuata sul
display verrà visualizzato il messaggio
“Reset. salvato” indicante che
l’auto-apprendimento è stato avviato e
viene emessa una segnalazione
acustica. Qualora l'auto-apprendimento
del sistema iTPMS non venga eseguito
correttamente, non viene emessa
alcuna segnalazione acustica.
Condizioni di funzionamento
Il sistema è attivo per velocità superiori
a 15 km/h.
In alcune situazioni come in caso di
guida sportiva, particolari condizioni del
manto stradale (ad es. ghiaccio, neve,
sterrato...) la segnalazione può tardare
oppure risultare parziale sul rilevamento
dello sgonfiaggio contemporaneo di più
pneumatici.
In particolari condizioni (ad es. vettura
carica in modo asimmetrico su di un
lato, traino di un rimorchio, pneumatico
danneggiato oppure usurato, uso del
ruotino di scorta, uso del kit di
riparazione pneumatici "Fix&Go
Automatic", uso di catene da neve, uso
di pneumatici diversi per assale), il
sistema può fornire false segnalazioni
oppure disabilitarsi temporaneamente. Nel caso di sistema disabilitato
temporaneamente la spialampeggerà per circa 75 secondi e
successivamente resterà accesa a luce
fissa; contemporaneamente sul display
verrà visualizzato un messaggio di
avvertimento e la sagoma della vettura
con i simboli "– –" vicino ad ogni
pneumatico.
Tale segnalazione viene visualizzata
anche in seguito ad uno spegnimento e
successivo riavviamento del motore,
qualora non venissero ripristinate le
condizioni di corretto funzionamento.
In caso di segnalazioni anomale è
consigliato effettuare la procedura di
RESET. Se con RESET andato a buon
fine le segnalazioni si ripresentano,
verificare che i tipi di pneumatici
utilizzati siano uguali su tutte e quattro
le ruote, gli pneumatici non siano
danneggiati. Rimontare appena
possibile la ruota con pneumatico di
dimensioni normali al posto del
ruotino,rimuovere, se possibile, le
catene da neve, verificare la corretta
ripartizione deI carichi, e ripetere la
procedura di RESET procedendo in
condizioni di fondo stradale pulito ed
asfaltato. Se le segnalazioni
permangono rivolgersi alla Rete
Assistenziale Fiat.
93
23-10-2017 5:51 Pagina 93

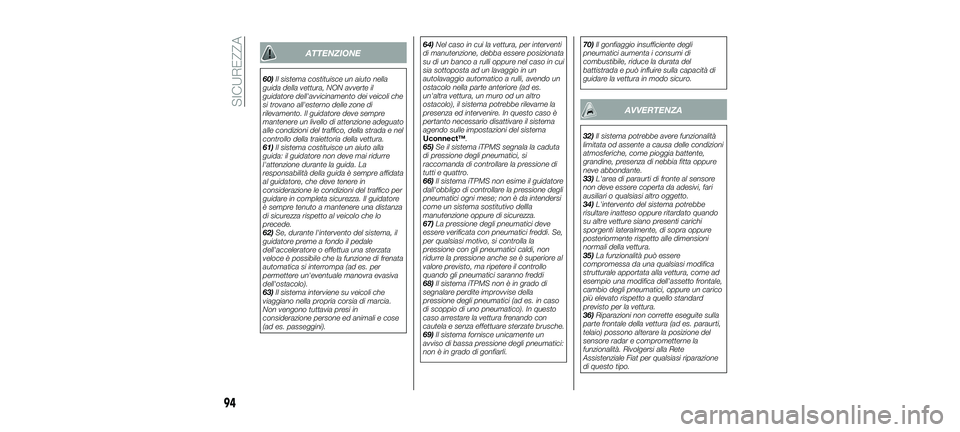

ATTENZIONE
60)Il sistema costituisce un aiuto nella
guida della vettura, NON avverte il
guidatore dell'avvicinamento dei veicoli che
si trovano all'esterno delle zone di
rilevamento. Il guidatore deve sempre
mantenere un livello di attenzione adeguato
alle condizioni del traffico, della strada e nel
controllo della traiettoria della vettura.
61) Il sistema costituisce un aiuto alla
guida: il guidatore non deve mai ridurre
l'attenzione durante la guida. La
responsabilità della guida è sempre affidata
al guidatore, che deve tenere in
considerazione le condizioni del traffico per
guidare in completa sicurezza. Il guidatore
è sempre tenuto a mantenere una distanza
di sicurezza rispetto al veicolo che lo
precede.
62) Se, durante l'intervento del sistema, il
guidatore preme a fondo il pedale
dell'acceleratore o effettua una sterzata
veloce è possibile che la funzione di frenata
automatica si interrompa (ad es. per
permettere un'eventuale manovra evasiva
dell'ostacolo).
63) Il sistema interviene su veicoli che
viaggiano nella propria corsia di marcia.
Non vengono tuttavia presi in
considerazione persone ed animali e cose
(ad es. passeggini). 64)
Nel caso in cui la vettura, per interventi
di manutenzione, debba essere posizionata
su di un banco a rulli oppure nel caso in cui
sia sottoposta ad un lavaggio in un
autolavaggio automatico a rulli, avendo un
ostacolo nella parte anteriore (ad es.
un'altra vettura, un muro od un altro
ostacolo), il sistema potrebbe rilevarne la
presenza ed intervenire. In questo caso è
pertanto necessario disattivare il sistema
agendo sulle impostazioni del sistema
Uconnect™.
65) Se il sistema iTPMS segnala la caduta
di pressione degli pneumatici, si
raccomanda di controllare la pressione di
tutti e quattro.
66) Il sistema iTPMS non esime il guidatore
dall'obbligo di controllare la pressione degli
pneumatici ogni mese; non è da intendersi
come un sistema sostitutivo dellla
manutenzione oppure di sicurezza.
67) La pressione degli pneumatici deve
essere verificata con pneumatici freddi. Se,
per qualsiasi motivo, si controlla la
pressione con gli pneumatici caldi, non
ridurre la pressione anche se è superiore al
valore previsto, ma ripetere il controllo
quando gli pneumatici saranno freddi
68) Il sistema iTPMS non è in grado di
segnalare perdite improvvise della
pressione degli pneumatici (ad es. in caso
di scoppio di uno pneumatico). In questo
caso arrestare la vettura frenando con
cautela e senza effettuare sterzate brusche.
69) Il sistema fornisce unicamente un
avviso di bassa pressione degli pneumatici:
non è in grado di gonfiarli. 70)
Il gonfiaggio insufficiente degli
pneumatici aumenta i consumi di
combustibile, riduce la durata del
battistrada e può influire sulla capacità di
guidare la vettura in modo sicuro.
AVVERTENZA
32) Il sistema potrebbe avere funzionalità
limitata od assente a causa delle condizioni
atmosferiche, come pioggia battente,
grandine, presenza di nebbia fitta oppure
neve abbondante.
33) L'area di paraurti di fronte al sensore
non deve essere coperta da adesivi, fari
ausiliari o qualsiasi altro oggetto.
34) L'intervento del sistema potrebbe
risultare inatteso oppure ritardato quando
su altre vetture siano presenti carichi
sporgenti lateralmente, di sopra oppure
posteriormente rispetto alle dimensioni
normali della vettura.
35) La funzionalità può essere
compromessa da una qualsiasi modifica
strutturale apportata alla vettura, come ad
esempio una modifica dell'assetto frontale,
cambio degli pneumatici, oppure un carico
più elevato rispetto a quello standard
previsto per la vettura.
36) Riparazioni non corrette eseguite sulla
parte frontale della vettura (ad es. paraurti,
telaio) possono alterare la posizione del
sensore radar e comprometterne la
funzionalità. Rivolgersi alla Rete
Assistenziale Fiat per qualsiasi riparazione
di questo tipo.
94
SICUREZZA
23-10-2017 5:51 Pagina 94

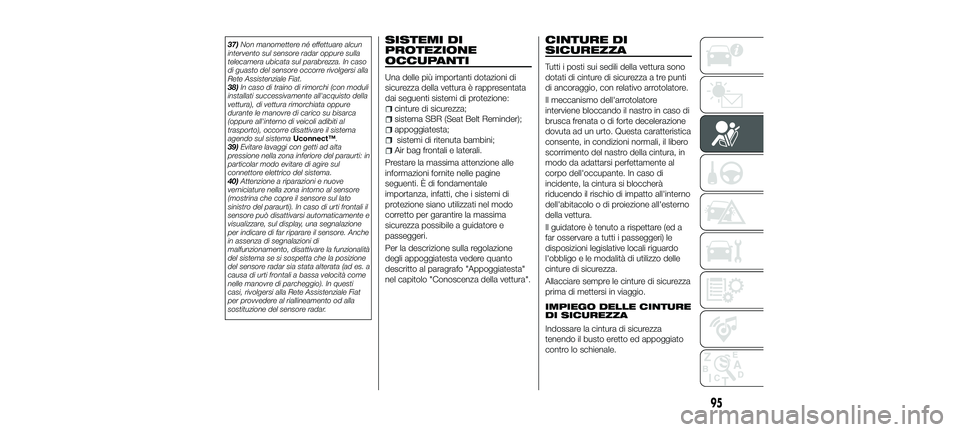

37)Non manomettere né effettuare alcun
intervento sul sensore radar oppure sulla
telecamera ubicata sul parabrezza. In caso
di guasto del sensore occorre rivolgersi alla
Rete Assistenziale Fiat.
38) In caso di traino di rimorchi (con moduli
installati successivamente all'acquisto della
vettura), di vettura rimorchiata oppure
durante le manovre di carico su bisarca
(oppure all'interno di veicoli adibiti al
trasporto), occorre disattivare il sistema
agendo sul sistema Uconnect™.
39) Evitare lavaggi con getti ad alta
pressione nella zona inferiore del paraurti: in
particolar modo evitare di agire sul
connettore elettrico del sistema.
40) Attenzione a riparazioni e nuove
verniciature nella zona intorno al sensore
(mostrina che copre il sensore sul lato
sinistro del paraurti). In caso di urti frontali il
sensore può disattivarsi automaticamente e
visualizzare, sul display, una segnalazione
per indicare di far riparare il sensore. Anche
in assenza di segnalazioni di
malfunzionamento, disattivare la funzionalità
del sistema se si sospetta che la posizione
del sensore radar sia stata alterata (ad es. a
causa di urti frontali a bassa velocità come
nelle manovre di parcheggio). In questi
casi, rivolgersi alla Rete Assistenziale Fiat
per provvedere al riallineamento od alla
sostituzione del sensore radar.SISTEMI DI
PROTEZIONE
OCCUPANTI
Una delle più importanti dotazioni di
sicurezza della vettura è rappresentata
dai seguenti sistemi di protezione:
cinture di sicurezza;
sistema SBR (Seat Belt Reminder);
appoggiatesta;
sistemi di ritenuta bambini;
Air bag frontali e laterali.
Prestare la massima attenzione alle
informazioni fornite nelle pagine
seguenti. È di fondamentale
importanza, infatti, che i sistemi di
protezione siano utilizzati nel modo
corretto per garantire la massima
sicurezza possibile a guidatore e
passeggeri.
Per la descrizione sulla regolazione
degli appoggiatesta vedere quanto
descritto al paragrafo "Appoggiatesta"
nel capitolo "Conoscenza della vettura".
CINTURE DI
SICUREZZA
Tutti i posti sui sedili della vettura sono
dotati di cinture di sicurezza a tre punti
di ancoraggio, con relativo arrotolatore.
Il meccanismo dell'arrotolatore
interviene bloccando il nastro in caso di
brusca frenata o di forte decelerazione
dovuta ad un urto. Questa caratteristica
consente, in condizioni normali, il libero
scorrimento del nastro della cintura, in
modo da adattarsi perfettamente al
corpo dell'occupante. In caso di
incidente, la cintura si bloccherà
riducendo il rischio di impatto all'interno
dell'abitacolo o di proiezione all'esterno
della vettura.
Il guidatore è tenuto a rispettare (ed a
far osservare a tutti i passeggeri) le
disposizioni legislative locali riguardo
l'obbligo e le modalità di utilizzo delle
cinture di sicurezza.
Allacciare sempre le cinture di sicurezza
prima di mettersi in viaggio.
IMPIEGO DELLE CINTURE
DI SICUREZZA
Indossare la cintura di sicurezza
tenendo il busto eretto ed appoggiato
contro lo schienale.
95
23-10-2017 5:51 Pagina 95

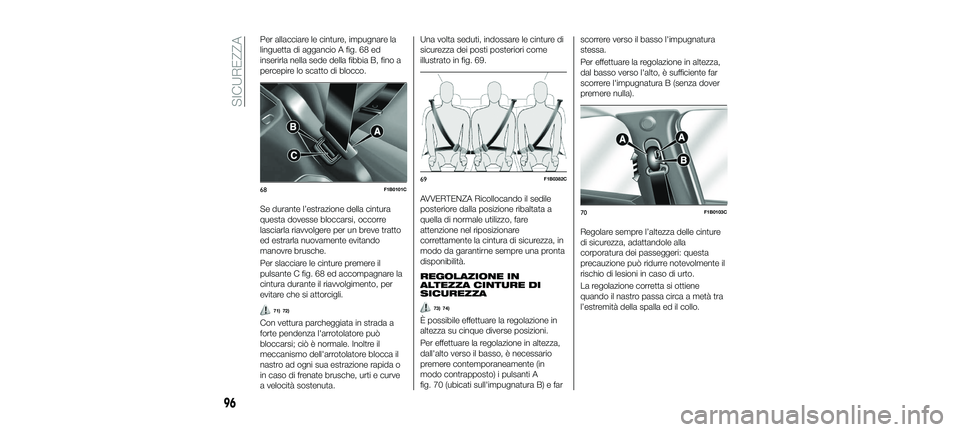

Per allacciare le cinture, impugnare la
linguetta di aggancio A fig. 68 ed
inserirla nella sede della fibbia B, fino a
percepire lo scatto di blocco.
Se durante l’estrazione della cintura
questa dovesse bloccarsi, occorre
lasciarla riavvolgere per un breve tratto
ed estrarla nuovamente evitando
manovre brusche.
Per slacciare le cinture premere il
pulsante C fig. 68 ed accompagnare la
cintura durante il riavvolgimento, per
evitare che si attorcigli.
71) 72)
Con vettura parcheggiata in strada a
forte pendenza l'arrotolatore può
bloccarsi; ciò è normale. Inoltre il
meccanismo dell'arrotolatore blocca il
nastro ad ogni sua estrazione rapida o
in caso di frenate brusche, urti e curve
a velocità sostenuta.Una volta seduti, indossare le cinture di
sicurezza dei posti posteriori come
illustrato in fig. 69.
AVVERTENZA Ricollocando il sedile
posteriore dalla posizione ribaltata a
quella di normale utilizzo, fare
attenzione nel riposizionare
correttamente la cintura di sicurezza, in
modo da garantirne sempre una pronta
disponibilità.
REGOLAZIONE IN
ALTEZZA CINTURE DI
SICUREZZA
73) 74)
È possibile effettuare la regolazione in
altezza su cinque diverse posizioni.
Per effettuare la regolazione in altezza,
dall'alto verso il basso, è necessario
premere contemporaneamente (in
modo contrapposto) i pulsanti A
fig. 70 (ubicati sull'impugnatura B) e far
scorrere verso il basso l'impugnatura
stessa.
Per effettuare la regolazione in altezza,
dal basso verso l'alto, è sufficiente far
scorrere l'impugnatura B (senza dover
premere nulla).
Regolare sempre l’altezza delle cinture
di sicurezza, adattandole alla
corporatura dei passeggeri: questa
precauzione può ridurre notevolmente il
rischio di lesioni in caso di urto.
La regolazione corretta si ottiene
quando il nastro passa circa a metà tra
l’estremità della spalla ed il collo.
68F1B0101C69F1B0382C
70F1B0103C
96
SICUREZZA
23-10-2017 5:51 Pagina 96

ATTENZIONE

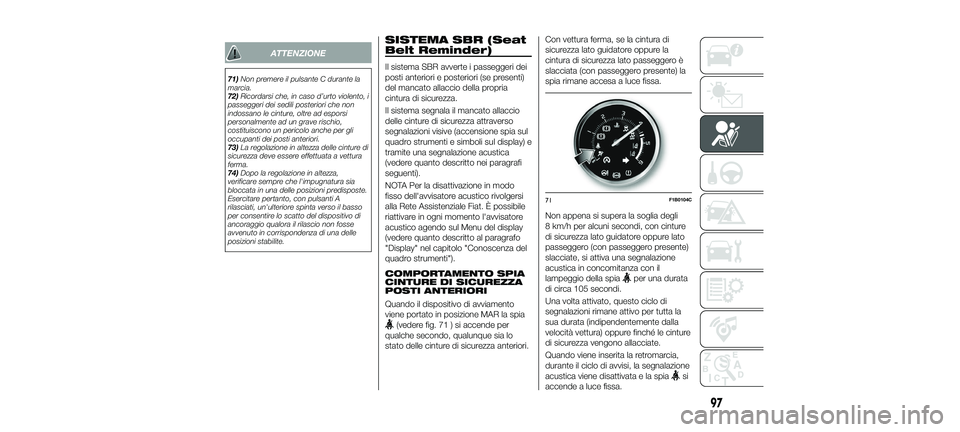

71)Non premere il pulsante C durante la
marcia.
72) Ricordarsi che, in caso d’urto violento, i
passeggeri dei sedili posteriori che non
indossano le cinture, oltre ad esporsi
personalmente ad un grave rischio,
costituiscono un pericolo anche per gli
occupanti dei posti anteriori.
73) La regolazione in altezza delle cinture di
sicurezza deve essere effettuata a vettura
ferma.
74) Dopo la regolazione in altezza,
verificare sempre che l'impugnatura sia
bloccata in una delle posizioni predisposte.
Esercitare pertanto, con pulsanti A
rilasciati, un'ulteriore spinta verso il basso
per consentire lo scatto del dispositivo di
ancoraggio qualora il rilascio non fosse
avvenuto in corrispondenza di una delle
posizioni stabilite.
SISTEMA SBR (Seat
Belt Reminder)
Il sistema SBR avverte i passeggeri dei
posti anteriori e posteriori (se presenti)
del mancato allaccio della propria
cintura di sicurezza.
Il sistema segnala il mancato allaccio
delle cinture di sicurezza attraverso
segnalazioni visive (accensione spia sul
quadro strumenti e simboli sul display) e
tramite una segnalazione acustica
(vedere quanto descritto nei paragrafi
seguenti).
NOTA Per la disattivazione in modo
fisso dell'avvisatore acustico rivolgersi
alla Rete Assistenziale Fiat. È possibile
riattivare in ogni momento l'avvisatore
acustico agendo sul Menu del display
(vedere quanto descritto al paragrafo
"Display" nel capitolo "Conoscenza del
quadro strumenti").
COMPORTAMENTO SPIA
CINTURE DI SICUREZZA
POSTI ANTERIORI
Quando il dispositivo di avviamento
viene portato in posizione MAR la spia
(vedere fig. 71 ) si accende per
qualche secondo, qualunque sia lo
stato delle cinture di sicurezza anteriori. Con vettura ferma, se la cintura di
sicurezza lato guidatore oppure la
cintura di sicurezza lato passeggero è
slacciata (con passeggero presente) la
spia rimane accesa a luce fissa.
Non appena si supera la soglia degli
8 km/h per alcuni secondi, con cinture
di sicurezza lato guidatore oppure lato
passeggero (con passeggero presente)
slacciate, si attiva una segnalazione
acustica in concomitanza con il
lampeggio della spia
per una durata
di circa 105 secondi.
Una volta attivato, questo ciclo di
segnalazioni rimane attivo per tutta la
sua durata (indipendentemente dalla
velocità vettura) oppure finché le cinture
di sicurezza vengono allacciate.
Quando viene inserita la retromarcia,
durante il ciclo di avvisi, la segnalazione
acustica viene disattivata e la spia
si
accende a luce fissa.
71F1B0104C
97
23-10-2017 5:51 Pagina 97

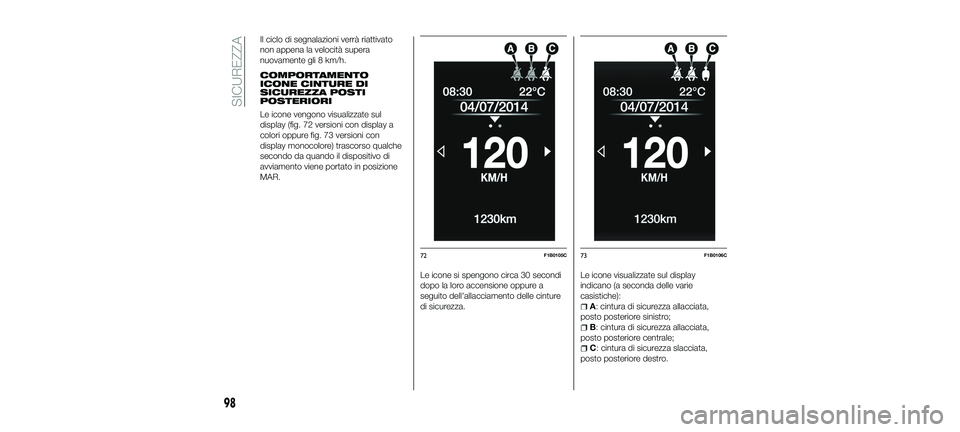

Il ciclo di segnalazioni verrà riattivato
non appena la velocità supera
nuovamente gli 8 km/h.
COMPORTAMENTO
ICONE CINTURE DI
SICUREZZA POSTI
POSTERIORI
Le icone vengono visualizzate sul
display (fig. 72 versioni con display a
colori oppure fig. 73 versioni con
display monocolore) trascorso qualche
secondo da quando il dispositivo di
avviamento viene portato in posizione
MAR.Le icone si spengono circa 30 secondi
dopo la loro accensione oppure a
seguito dell'allacciamento delle cinture
di sicurezza.Le icone visualizzate sul display
indicano (a seconda delle varie
casistiche):
A: cintura di sicurezza allacciata,
posto posteriore sinistro;
B: cintura di sicurezza allacciata,
posto posteriore centrale;
C: cintura di sicurezza slacciata,
posto posteriore destro.
72F1B0105C73F1B0106C
98
SICUREZZA
23-10-2017 5:51 Pagina 98
