FIAT 500X 2018 Libretto Uso Manutenzione (in Italian)

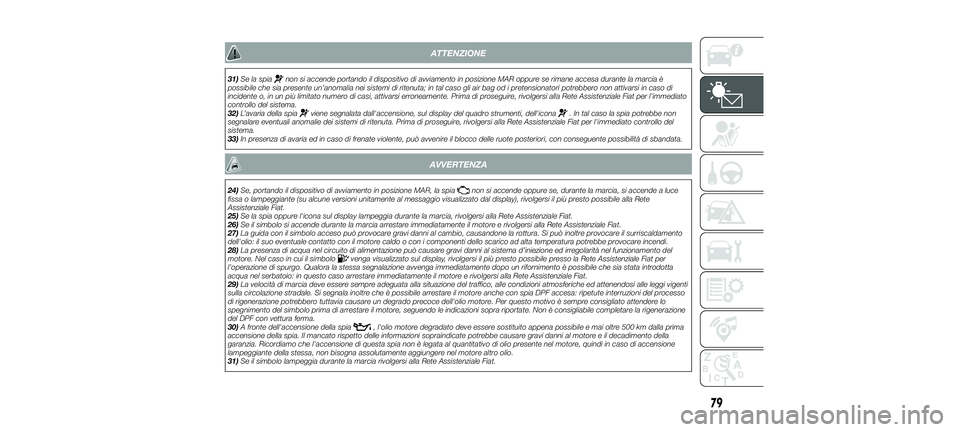

ATTENZIONE
31)Se la spianon si accende portando il dispositivo di avviamento in posizione MAR oppure se rimane accesa durante la marcia è
possibile che sia presente un’anomalia nei sistemi di ritenuta; in tal caso gli air bag od i pretensionatori potrebbero non attivarsi in caso di
incidente o, in un più limitato numero di casi, attivarsi erroneamente. Prima di proseguire, rivolgersi alla Rete Assistenziale Fiat per l’immediato
controllo del sistema.
32) L’avaria della spia
viene segnalata dall'accensione, sul display del quadro strumenti, dell'icona. In tal caso la spia potrebbe non
segnalare eventuali anomalie dei sistemi di ritenuta. Prima di proseguire, rivolgersi alla Rete Assistenziale Fiat per l'immediato controllo del
sistema.
33) In presenza di avaria ed in caso di frenate violente, può avvenire il blocco delle ruote posteriori, con conseguente possibilità di sbandata.
AVVERTENZA
24)Se, portando il dispositivo di avviamento in posizione MAR, la spianon si accende oppure se, durante la marcia, si accende a luce
fissa o lampeggiante (su alcune versioni unitamente al messaggio visualizzato dal display), rivolgersi il più presto possibile alla Rete
Assistenziale Fiat.
25) Se la spia oppure l'icona sul display lampeggia durante la marcia, rivolgersi alla Rete Assistenziale Fiat.
26) Se il simbolo si accende durante la marcia arrestare immediatamente il motore e rivolgersi alla Rete Assistenziale Fiat.
27) La guida con il simbolo acceso può provocare gravi danni al cambio, causandone la rottura. Si può inoltre provocare il surriscaldamento
dell'olio: il suo eventuale contatto con il motore caldo o con i componenti dello scarico ad alta temperatura potrebbe provocare incendi.
28) La presenza di acqua nel circuito di alimentazione può causare gravi danni al sistema d’iniezione ed irregolarità nel funzionamento del
motore. Nel caso in cui il simbolo
venga visualizzato sul display, rivolgersi il più presto possibile presso la Rete Assistenziale Fiat per
l’operazione di spurgo. Qualora la stessa segnalazione avvenga immediatamente dopo un rifornimento è possibile che sia stata introdotta
acqua nel serbatoio: in questo caso arrestare immediatamente il motore e rivolgersi alla Rete Assistenziale Fiat.
29) La velocità di marcia deve essere sempre adeguata alla situazione del traffico, alle condizioni atmosferiche ed attenendosi alle leggi vigenti
sulla circolazione stradale. Si segnala inoltre che è possibile arrestare il motore anche con spia DPF accesa: ripetute interruzioni del processo
di rigenerazione potrebbero tuttavia causare un degrado precoce dell'olio motore. Per questo motivo è sempre consigliato attendere lo
spegnimento del simbolo prima di arrestare il motore, seguendo le indicazioni sopra riportate. Non è consigliabile completare la rigenerazione
del DPF con vettura ferma.
30) A fronte dell'accensione della spia
, l'olio motore degradato deve essere sostituito appena possibile e mai oltre 500 km dalla prima
accensione della spia. Il mancato rispetto delle informazioni sopraindicate potrebbe causare gravi danni al motore e il decadimento della
garanzia. Ricordiamo che l'accensione di questa spia non è legata al quantitativo di olio presente nel motore, quindi in caso di accensione
lampeggiante della stessa, non bisogna assolutamente aggiungere nel motore altro olio.
31) Se il simbolo lampeggia durante la marcia rivolgersi alla Rete Assistenziale Fiat.
79
23-10-2017 5:51 Pagina 79

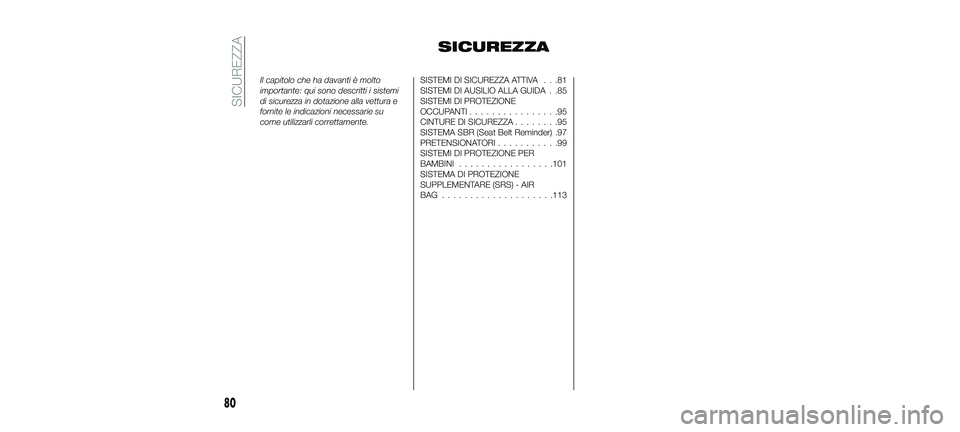

SICUREZZA
Il capitolo che ha davanti è molto
importante: qui sono descritti i sistemi
di sicurezza in dotazione alla vettura e
fornite le indicazioni necessarie su
come utilizzarli correttamente.SISTEMI DI SICUREZZA ATTIVA . . .81
SISTEMI DI AUSILIO ALLA GUIDA . .85
SISTEMI DI PROTEZIONE
OCCUPANTI................95
CINTURE DI SICUREZZA ........95
SISTEMA SBR (Seat Belt Reminder) .97
PRETENSIONATORI ...........99
SISTEMI DI PROTEZIONE PER
BAMBINI .................101
SISTEMA DI PROTEZIONE
SUPPLEMENTARE (SRS) - AIR
BAG ....................113
80
SICUREZZA
23-10-2017 5:51 Pagina 80

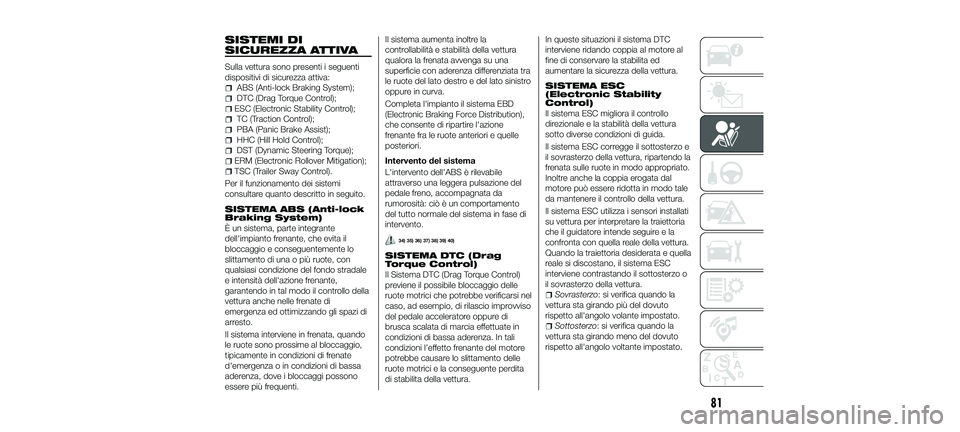

SISTEMI DI
SICUREZZA ATTIVA
Sulla vettura sono presenti i seguenti
dispositivi di sicurezza attiva:
ABS (Anti-lock Braking System);
DTC (Drag Torque Control);
ESC (Electronic Stability Control);
TC (Traction Control);
PBA (Panic Brake Assist);
HHC (Hill Hold Control);
DST (Dynamic Steering Torque);
ERM (Electronic Rollover Mitigation);
TSC (Trailer Sway Control).
Per il funzionamento dei sistemi
consultare quanto descritto in seguito.
SISTEMA ABS (Anti-lock
Braking System)
È un sistema, parte integrante
dell'impianto frenante, che evita il
bloccaggio e conseguentemente lo
slittamento di una o più ruote, con
qualsiasi condizione del fondo stradale
e intensità dell'azione frenante,
garantendo in tal modo il controllo della
vettura anche nelle frenate di
emergenza ed ottimizzando gli spazi di
arresto.
Il sistema interviene in frenata, quando
le ruote sono prossime al bloccaggio,
tipicamente in condizioni di frenate
d'emergenza o in condizioni di bassa
aderenza, dove i bloccaggi possono
essere più frequenti. Il sistema aumenta inoltre la
controllabilità e stabilità della vettura
qualora la frenata avvenga su una
superficie con aderenza differenziata tra
le ruote del lato destro e del lato sinistro
oppure in curva.
Completa l'impianto il sistema EBD
(Electronic Braking Force Distribution),
che consente di ripartire l'azione
frenante fra le ruote anteriori e quelle
posteriori.
Intervento del sistema
L'intervento dell'ABS è rilevabile
attraverso una leggera pulsazione del
pedale freno, accompagnata da
rumorosità: ciò è un comportamento
del tutto normale del sistema in fase di
intervento.
34) 35) 36) 37) 38) 39) 40)
SISTEMA DTC (Drag
Torque Control)
Il Sistema DTC (Drag Torque Control)
previene il possibile bloccaggio delle
ruote motrici che potrebbe verificarsi nel
caso, ad esempio, di rilascio improvviso
del pedale acceleratore oppure di
brusca scalata di marcia effettuate in
condizioni di bassa aderenza. In tali
condizioni l’effetto frenante del motore
potrebbe causare lo slittamento delle
ruote motrici e la conseguente perdita
di stabilita della vettura.
In queste situazioni il sistema DTC
interviene ridando coppia al motore al
fine di conservare la stabilita ed
aumentare la sicurezza della vettura.
SISTEMA ESC
(Electronic Stability
Control)
Il sistema ESC migliora il controllo
direzionale e la stabilità della vettura
sotto diverse condizioni di guida.
Il sistema ESC corregge il sottosterzo e
il sovrasterzo della vettura, ripartendo la
frenata sulle ruote in modo appropriato.
Inoltre anche la coppia erogata dal
motore può essere ridotta in modo tale
da mantenere il controllo della vettura.
Il sistema ESC utilizza i sensori installati
su vettura per interpretare la traiettoria
che il guidatore intende seguire e la
confronta con quella reale della vettura.
Quando la traiettoria desiderata e quella
reale si discostano, il sistema ESC
interviene contrastando il sottosterzo o
il sovrasterzo della vettura.
Sovrasterzo: si verifica quando la
vettura sta girando più del dovuto
rispetto all'angolo volante impostato.
Sottosterzo: si verifica quando la
vettura sta girando meno del dovuto
rispetto all'angolo voltante impostato.
81
23-10-2017 5:51 Pagina 81

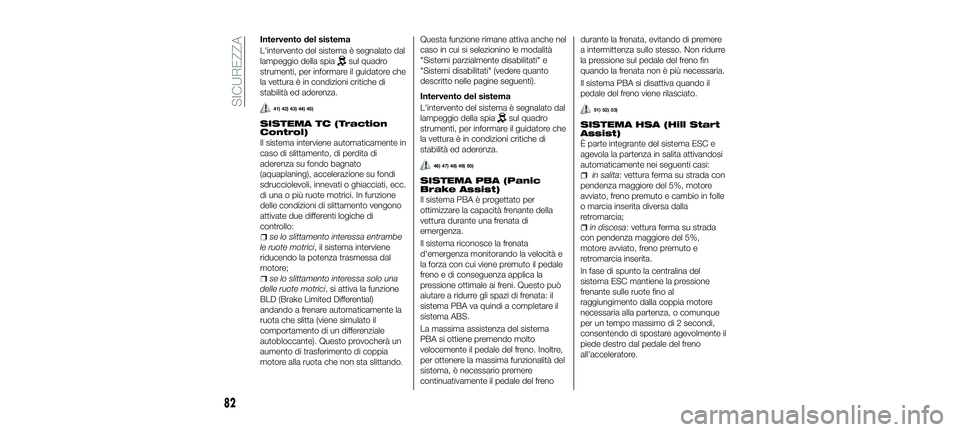

Intervento del sistema
L'intervento del sistema è segnalato dal
lampeggio della spia
sul quadro
strumenti, per informare il guidatore che
la vettura è in condizioni critiche di
stabilità ed aderenza.
41) 42) 43) 44) 45)
SISTEMA TC (Traction
Control)
Il sistema interviene automaticamente in
caso di slittamento, di perdita di
aderenza su fondo bagnato
(aquaplaning), accelerazione su fondi
sdrucciolevoli, innevati o ghiacciati, ecc.
di una o più ruote motrici. In funzione
delle condizioni di slittamento vengono
attivate due differenti logiche di
controllo:
se lo slittamento interessa entrambe
le ruote motrici, il sistema interviene
riducendo la potenza trasmessa dal
motore;
se lo slittamento interessa solo una
delle ruote motrici, si attiva la funzione
BLD (Brake Limited Differential)
andando a frenare automaticamente la
ruota che slitta (viene simulato il
comportamento di un differenziale
autobloccante). Questo provocherà un
aumento di trasferimento di coppia
motore alla ruota che non sta slittando. Questa funzione rimane attiva anche nel
caso in cui si selezionino le modalità
"Sistemi parzialmente disabilitati" e
"Sistemi disabilitati" (vedere quanto
descritto nelle pagine seguenti).
Intervento del sistema
L'intervento del sistema è segnalato dal
lampeggio della spia
sul quadro
strumenti, per informare il guidatore che
la vettura è in condizioni critiche di
stabilità ed aderenza.
46) 47) 48) 49) 50)
SISTEMA PBA (Panic
Brake Assist)
Il sistema PBA è progettato per
ottimizzare la capacità frenante della
vettura durante una frenata di
emergenza.
Il sistema riconosce la frenata
d'emergenza monitorando la velocità e
la forza con cui viene premuto il pedale
freno e di conseguenza applica la
pressione ottimale ai freni. Questo può
aiutare a ridurre gli spazi di frenata: il
sistema PBA va quindi a completare il
sistema ABS.
La massima assistenza del sistema
PBA si ottiene premendo molto
velocemente il pedale del freno. Inoltre,
per ottenere la massima funzionalità del
sistema, è necessario premere
continuativamente il pedale del freno durante la frenata, evitando di premere
a intermittenza sullo stesso. Non ridurre
la pressione sul pedale del freno fin
quando la frenata non è più necessaria.
Il sistema PBA si disattiva quando il
pedale del freno viene rilasciato.
51) 52) 53)
SISTEMA HSA (Hill Start
Assist)
È parte integrante del sistema ESC e
agevola la partenza in salita attivandosi
automaticamente nei seguenti casi:
in salita: vettura ferma su strada con
pendenza maggiore del 5%, motore
avviato, freno premuto e cambio in folle
o marcia inserita diversa dalla
retromarcia;
in discesa: vettura ferma su strada
con pendenza maggiore del 5%,
motore avviato, freno premuto e
retromarcia inserita.
In fase di spunto la centralina del
sistema ESC mantiene la pressione
frenante sulle ruote fino al
raggiungimento dalla coppia motore
necessaria alla partenza, o comunque
per un tempo massimo di 2 secondi,
consentendo di spostare agevolmente il
piede destro dal pedale del freno
all'acceleratore.
82
SICUREZZA
23-10-2017 5:51 Pagina 82

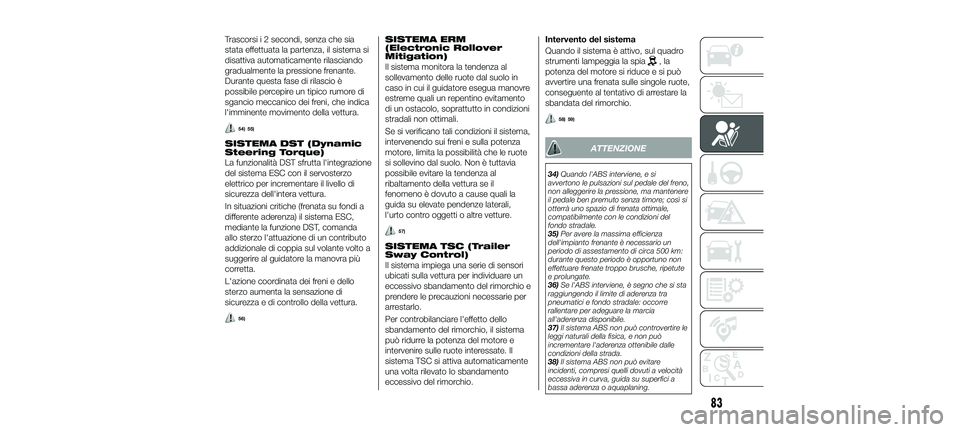

Trascorsi i 2 secondi, senza che sia
stata effettuata la partenza, il sistema si
disattiva automaticamente rilasciando
gradualmente la pressione frenante.
Durante questa fase di rilascio è
possibile percepire un tipico rumore di
sgancio meccanico dei freni, che indica
l'imminente movimento della vettura.
54) 55)
SISTEMA DST (Dynamic
Steering Torque)
La funzionalità DST sfrutta l'integrazione
del sistema ESC con il servosterzo
elettrico per incrementare il livello di
sicurezza dell'intera vettura.
In situazioni critiche (frenata su fondi a
differente aderenza) il sistema ESC,
mediante la funzione DST, comanda
allo sterzo l'attuazione di un contributo
addizionale di coppia sul volante volto a
suggerire al guidatore la manovra più
corretta.
L'azione coordinata dei freni e dello
sterzo aumenta la sensazione di
sicurezza e di controllo della vettura.
56)
SISTEMA ERM
(Electronic Rollover
Mitigation)
Il sistema monitora la tendenza al
sollevamento delle ruote dal suolo in
caso in cui il guidatore esegua manovre
estreme quali un repentino evitamento
di un ostacolo, soprattutto in condizioni
stradali non ottimali.
Se si verificano tali condizioni il sistema,
intervenendo sui freni e sulla potenza
motore, limita la possibilità che le ruote
si sollevino dal suolo. Non è tuttavia
possibile evitare la tendenza al
ribaltamento della vettura se il
fenomeno è dovuto a cause quali la
guida su elevate pendenze laterali,
l'urto contro oggetti o altre vetture.
57)
SISTEMA TSC (Trailer
Sway Control)
Il sistema impiega una serie di sensori
ubicati sulla vettura per individuare un
eccessivo sbandamento del rimorchio e
prendere le precauzioni necessarie per
arrestarlo.
Per controbilanciare l'effetto dello
sbandamento del rimorchio, il sistema
può ridurre la potenza del motore e
intervenire sulle ruote interessate. Il
sistema TSC si attiva automaticamente
una volta rilevato lo sbandamento
eccessivo del rimorchio.Intervento del sistema
Quando il sistema è attivo, sul quadro
strumenti lampeggia la spia
, la
potenza del motore si riduce e si può
avvertire una frenata sulle singole ruote,
conseguente al tentativo di arrestare la
sbandata del rimorchio.
58) 59)
ATTENZIONE
34) Quando l'ABS interviene, e si
avvertono le pulsazioni sul pedale del freno,
non alleggerire la pressione, ma mantenere
il pedale ben premuto senza timore; così si
otterrà uno spazio di frenata ottimale,
compatibilmente con le condizioni del
fondo stradale.
35) Per avere la massima efficienza
dell'impianto frenante è necessario un
periodo di assestamento di circa 500 km:
durante questo periodo è opportuno non
effettuare frenate troppo brusche, ripetute
e prolungate.
36) Se l'ABS interviene, è segno che si sta
raggiungendo il limite di aderenza tra
pneumatici e fondo stradale: occorre
rallentare per adeguare la marcia
all'aderenza disponibile.
37) Il sistema ABS non può controvertire le
leggi naturali della fisica, e non può
incrementare l'aderenza ottenibile dalle
condizioni della strada.
38) Il sistema ABS non può evitare
incidenti, compresi quelli dovuti a velocità
eccessiva in curva, guida su superfici a
bassa aderenza o aquaplaning.
83
23-10-2017 5:51 Pagina 83

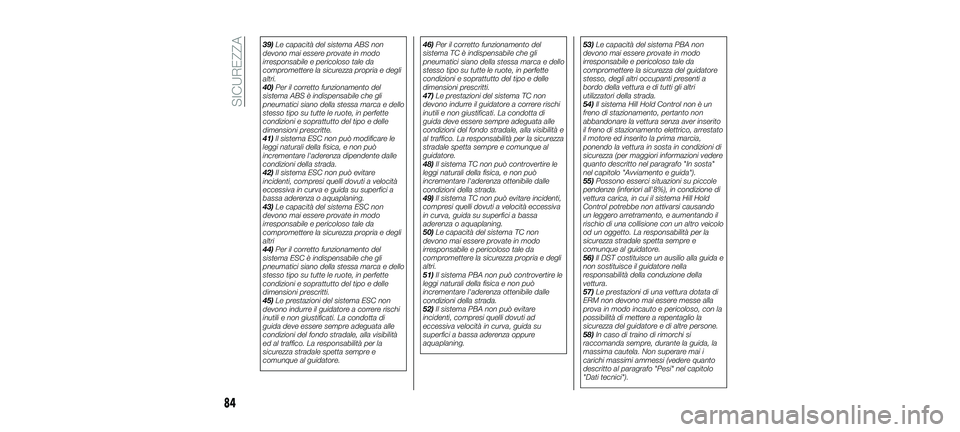

39)Le capacità del sistema ABS non
devono mai essere provate in modo
irresponsabile e pericoloso tale da
compromettere la sicurezza propria e degli
altri.
40) Per il corretto funzionamento del
sistema ABS è indispensabile che gli
pneumatici siano della stessa marca e dello
stesso tipo su tutte le ruote, in perfette
condizioni e soprattutto del tipo e delle
dimensioni prescritte.
41) ll sistema ESC non può modificare le
leggi naturali della fisica, e non può
incrementare l'aderenza dipendente dalle
condizioni della strada.
42) Il sistema ESC non può evitare
incidenti, compresi quelli dovuti a velocità
eccessiva in curva e guida su superfici a
bassa aderenza o aquaplaning.
43) Le capacità del sistema ESC non
devono mai essere provate in modo
irresponsabile e pericoloso tale da
compromettere la sicurezza propria e degli
altri
44) Per il corretto funzionamento del
sistema ESC è indispensabile che gli
pneumatici siano della stessa marca e dello
stesso tipo su tutte le ruote, in perfette
condizioni e soprattutto del tipo e delle
dimensioni prescritti.
45) Le prestazioni del sistema ESC non
devono indurre il guidatore a correre rischi
inutili e non giustificati. La condotta di
guida deve essere sempre adeguata alle
condizioni del fondo stradale, alla visibilità
ed al traffico. La responsabilità per la
sicurezza stradale spetta sempre e
comunque al guidatore. 46)
Per il corretto funzionamento del
sistema TC è indispensabile che gli
pneumatici siano della stessa marca e dello
stesso tipo su tutte le ruote, in perfette
condizioni e soprattutto del tipo e delle
dimensioni prescritti.
47) Le prestazioni del sistema TC non
devono indurre il guidatore a correre rischi
inutili e non giustificati. La condotta di
guida deve essere sempre adeguata alle
condizioni del fondo stradale, alla visibilità e
al traffico. La responsabilità per la sicurezza
stradale spetta sempre e comunque al
guidatore.
48) Il sistema TC non può controvertire le
leggi naturali della fisica, e non può
incrementare l'aderenza ottenibile dalle
condizioni della strada.
49) Il sistema TC non può evitare incidenti,
compresi quelli dovuti a velocità eccessiva
in curva, guida su superfici a bassa
aderenza o aquaplaning.
50) Le capacità del sistema TC non
devono mai essere provate in modo
irresponsabile e pericoloso tale da
compromettere la sicurezza propria e degli
altri.
51) Il sistema PBA non può controvertire le
leggi naturali della fisica e non può
incrementare l'aderenza ottenibile dalle
condizioni della strada.
52) Il sistema PBA non può evitare
incidenti, compresi quelli dovuti ad
eccessiva velocità in curva, guida su
superfici a bassa aderenza oppure
aquaplaning. 53)
Le capacità del sistema PBA non
devono mai essere provate in modo
irresponsabile e pericoloso tale da
compromettere la sicurezza del guidatore
stesso, degli altri occupanti presenti a
bordo della vettura e di tutti gli altri
utilizzatori della strada.
54) Il sistema Hill Hold Control non è un
freno di stazionamento, pertanto non
abbandonare la vettura senza aver inserito
il freno di stazionamento elettrico, arrestato
il motore ed inserito la prima marcia,
ponendo la vettura in sosta in condizioni di
sicurezza (per maggiori informazioni vedere
quanto descritto nel paragrafo "In sosta"
nel capitolo "Avviamento e guida").
55) Possono esserci situazioni su piccole
pendenze (inferiori all'8%), in condizione di
vettura carica, in cui il sistema Hill Hold
Control potrebbe non attivarsi causando
un leggero arretramento, e aumentando il
rischio di una collisione con un altro veicolo
od un oggetto. La responsabilità per la
sicurezza stradale spetta sempre e
comunque al guidatore.
56) Il DST costituisce un ausilio alla guida e
non sostituisce il guidatore nella
responsabilità della conduzione della
vettura.
57) Le prestazioni di una vettura dotata di
ERM non devono mai essere messe alla
prova in modo incauto e pericoloso, con la
possibilità di mettere a repentaglio la
sicurezza del guidatore e di altre persone.
58) In caso di traino di rimorchi si
raccomanda sempre, durante la guida, la
massima cautela. Non superare mai i
carichi massimi ammessi (vedere quanto
descritto al paragrafo "Pesi" nel capitolo
"Dati tecnici").
84
SICUREZZA
23-10-2017 5:51 Pagina 84

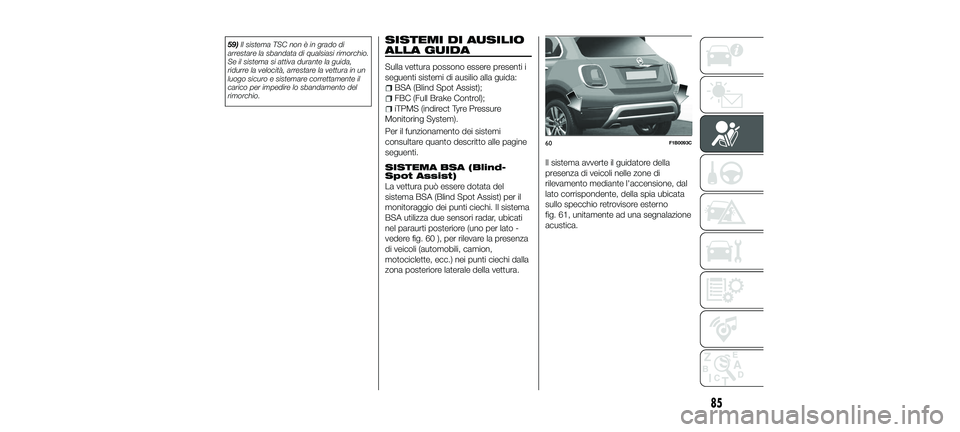

59)Il sistema TSC non è in grado di
arrestare la sbandata di qualsiasi rimorchio.
Se il sistema si attiva durante la guida,
ridurre la velocità, arrestare la vettura in un
luogo sicuro e sistemare correttamente il
carico per impedire lo sbandamento del
rimorchio.SISTEMI DI AUSILIO
ALLA GUIDA
Sulla vettura possono essere presenti i
seguenti sistemi di ausilio alla guida:
BSA (Blind Spot Assist);
FBC (Full Brake Control);
iTPMS (indirect Tyre Pressure
Monitoring System).
Per il funzionamento dei sistemi
consultare quanto descritto alle pagine
seguenti.
SISTEMA BSA (Blind-
Spot Assist)
La vettura può essere dotata del
sistema BSA (Blind Spot Assist) per il
monitoraggio dei punti ciechi. Il sistema
BSA utilizza due sensori radar, ubicati
nel paraurti posteriore (uno per lato -
vedere fig. 60 ), per rilevare la presenza
di veicoli (automobili, camion,
motociclette, ecc.) nei punti ciechi dalla
zona posteriore laterale della vettura. Il sistema avverte il guidatore della
presenza di veicoli nelle zone di
rilevamento mediante l'accensione, dal
lato corrispondente, della spia ubicata
sullo specchio retrovisore esterno
fig. 61, unitamente ad una segnalazione
acustica.
60F1B0093C
85
23-10-2017 5:51 Pagina 85

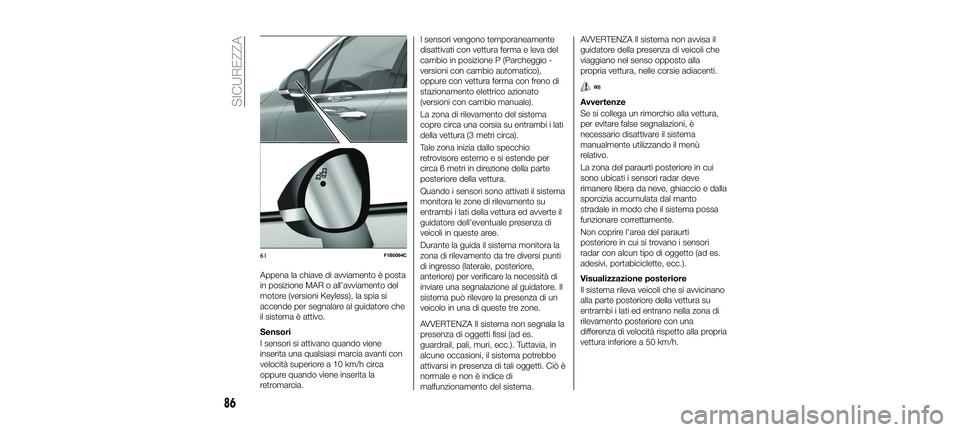

Appena la chiave di avviamento è posta
in posizione MAR o all’avviamento del
motore (versioni Keyless), la spia si
accende per segnalare al guidatore che
il sistema è attivo.
Sensori
I sensori si attivano quando viene
inserita una qualsiasi marcia avanti con
velocità superiore a 10 km/h circa
oppure quando viene inserita la
retromarcia.I sensori vengono temporaneamente
disattivati con vettura ferma e leva del
cambio in posizione P (Parcheggio -
versioni con cambio automatico),
oppure con vettura ferma con freno di
stazionamento elettrico azionato
(versioni con cambio manuale).
La zona di rilevamento del sistema
copre circa una corsia su entrambi i lati
della vettura (3 metri circa).
Tale zona inizia dallo specchio
retrovisore esterno e si estende per
circa 6 metri in direzione della parte
posteriore della vettura.
Quando i sensori sono attivati il sistema
monitora le zone di rilevamento su
entrambi i lati della vettura ed avverte il
guidatore dell'eventuale presenza di
veicoli in queste aree.
Durante la guida il sistema monitora la
zona di rilevamento da tre diversi punti
di ingresso (laterale, posteriore,
anteriore) per verificare la necessità di
inviare una segnalazione al guidatore. Il
sistema può rilevare la presenza di un
veicolo in una di queste tre zone.
AVVERTENZA Il sistema non segnala la
presenza di oggetti fissi (ad es.
guardrail, pali, muri, ecc.). Tuttavia, in
alcune occasioni, il sistema potrebbe
attivarsi in presenza di tali oggetti. Ciò è
normale e non è indice di
malfunzionamento del sistema.AVVERTENZA Il sistema non avvisa il
guidatore della presenza di veicoli che
viaggiano nel senso opposto alla
propria vettura, nelle corsie adiacenti.
60)
Avvertenze
Se si collega un rimorchio alla vettura,
per evitare false segnalazioni, è
necessario disattivare il sistema
manualmente utilizzando il menù
relativo.
La zona del paraurti posteriore in cui
sono ubicati i sensori radar deve
rimanere libera da neve, ghiaccio e dalla
sporcizia accumulata dal manto
stradale in modo che il sistema possa
funzionare correttamente.
Non coprire l'area del paraurti
posteriore in cui si trovano i sensori
radar con alcun tipo di oggetto (ad es.
adesivi, portabiciclette, ecc.).
Visualizzazione posteriore
Il sistema rileva veicoli che si avvicinano
alla parte posteriore della vettura su
entrambi i lati ed entrano nella zona di
rilevamento posteriore con una
differenza di velocità rispetto alla propria
vettura inferiore a 50 km/h.
61F1B0094C
86
SICUREZZA
23-10-2017 5:51 Pagina 86

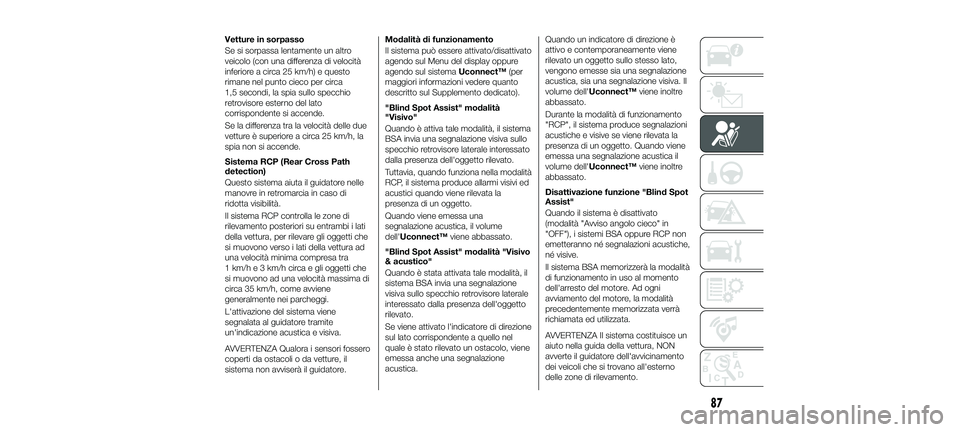

Vetture in sorpasso
Se si sorpassa lentamente un altro
veicolo (con una differenza di velocità
inferiore a circa 25 km/h) e questo
rimane nel punto cieco per circa
1,5 secondi, la spia sullo specchio
retrovisore esterno del lato
corrispondente si accende.
Se la differenza tra la velocità delle due
vetture è superiore a circa 25 km/h, la
spia non si accende.
Sistema RCP (Rear Cross Path
detection)
Questo sistema aiuta il guidatore nelle
manovre in retromarcia in caso di
ridotta visibilità.
Il sistema RCP controlla le zone di
rilevamento posteriori su entrambi i lati
della vettura, per rilevare gli oggetti che
si muovono verso i lati della vettura ad
una velocità minima compresa tra
1 km/h e 3 km/h circa e gli oggetti che
si muovono ad una velocità massima di
circa 35 km/h, come avviene
generalmente nei parcheggi.
L'attivazione del sistema viene
segnalata al guidatore tramite
un'indicazione acustica e visiva.
AVVERTENZA Qualora i sensori fossero
coperti da ostacoli o da vetture, il
sistema non avviserà il guidatore.
Modalità di funzionamento
Il sistema può essere attivato/disattivato
agendo sul Menu del display oppure
agendo sul sistemaUconnect™(per
maggiori informazioni vedere quanto
descritto sul Supplemento dedicato).
"Blind Spot Assist" modalità
"Visivo"
Quando è attiva tale modalità, il sistema
BSA invia una segnalazione visiva sullo
specchio retrovisore laterale interessato
dalla presenza dell'oggetto rilevato.
Tuttavia, quando funziona nella modalità
RCP, il sistema produce allarmi visivi ed
acustici quando viene rilevata la
presenza di un oggetto.
Quando viene emessa una
segnalazione acustica, il volume
dell'Uconnect™ viene abbassato.
"Blind Spot Assist" modalità "Visivo
& acustico"
Quando è stata attivata tale modalità, il
sistema BSA invia una segnalazione
visiva sullo specchio retrovisore laterale
interessato dalla presenza dell'oggetto
rilevato.
Se viene attivato l'indicatore di direzione
sul lato corrispondente a quello nel
quale è stato rilevato un ostacolo, viene
emessa anche una segnalazione
acustica. Quando un indicatore di direzione è
attivo e contemporaneamente viene
rilevato un oggetto sullo stesso lato,
vengono emesse sia una segnalazione
acustica, sia una segnalazione visiva. Il
volume dell'Uconnect™
viene inoltre
abbassato.
Durante la modalità di funzionamento
"RCP", il sistema produce segnalazioni
acustiche e visive se viene rilevata la
presenza di un oggetto. Quando viene
emessa una segnalazione acustica il
volume dell'Uconnect™ viene inoltre
abbassato.
Disattivazione funzione "Blind Spot
Assist"
Quando il sistema è disattivato
(modalità "Avviso angolo cieco" in
"OFF"), i sistemi BSA oppure RCP non
emetteranno né segnalazioni acustiche,
né visive.
Il sistema BSA memorizzerà la modalità
di funzionamento in uso al momento
dell'arresto del motore. Ad ogni
avviamento del motore, la modalità
precedentemente memorizzata verrà
richiamata ed utilizzata.
AVVERTENZA Il sistema costituisce un
aiuto nella guida della vettura, NON
avverte il guidatore dell'avvicinamento
dei veicoli che si trovano all'esterno
delle zone di rilevamento.
87
23-10-2017 5:51 Pagina 87

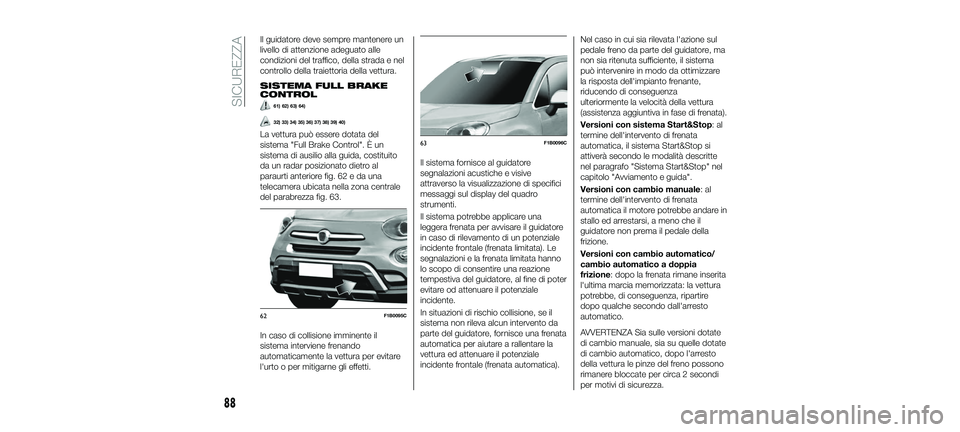

Il guidatore deve sempre mantenere un
livello di attenzione adeguato alle
condizioni del traffico, della strada e nel
controllo della traiettoria della vettura.
SISTEMA FULL BRAKE
CONTROL
61) 62) 63) 64)
32) 33) 34) 35) 36) 37) 38) 39) 40)
La vettura può essere dotata del
sistema "Full Brake Control". È un
sistema di ausilio alla guida, costituito
da un radar posizionato dietro al
paraurti anteriore fig. 62 e da una
telecamera ubicata nella zona centrale
del parabrezza fig. 63.
In caso di collisione imminente il
sistema interviene frenando
automaticamente la vettura per evitare
l'urto o per mitigarne gli effetti.Il sistema fornisce al guidatore
segnalazioni acustiche e visive
attraverso la visualizzazione di specifici
messaggi sul display del quadro
strumenti.
Il sistema potrebbe applicare una
leggera frenata per avvisare il guidatore
in caso di rilevamento di un potenziale
incidente frontale (frenata limitata). Le
segnalazioni e la frenata limitata hanno
lo scopo di consentire una reazione
tempestiva del guidatore, al fine di poter
evitare od attenuare il potenziale
incidente.
In situazioni di rischio collisione, se il
sistema non rileva alcun intervento da
parte del guidatore, fornisce una frenata
automatica per aiutare a rallentare la
vettura ed attenuare il potenziale
incidente frontale (frenata automatica).Nel caso in cui sia rilevata l'azione sul
pedale freno da parte del guidatore, ma
non sia ritenuta sufficiente, il sistema
può intervenire in modo da ottimizzare
la risposta dell'impianto frenante,
riducendo di conseguenza
ulteriormente la velocità della vettura
(assistenza aggiuntiva in fase di frenata).
Versioni con sistema Start&Stop: al
termine dell'intervento di frenata
automatica, il sistema Start&Stop si
attiverà secondo le modalità descritte
nel paragrafo "Sistema Start&Stop" nel
capitolo "Avviamento e guida".
Versioni con cambio manuale: al
termine dell'intervento di frenata
automatica il motore potrebbe andare in
stallo ed arrestarsi, a meno che il
guidatore non prema il pedale della
frizione.
Versioni con cambio automatico/
cambio automatico a doppia
frizione: dopo la frenata rimane inserita
l'ultima marcia memorizzata: la vettura
potrebbe, di conseguenza, ripartire
dopo qualche secondo dall'arresto
automatico.
AVVERTENZA Sia sulle versioni dotate
di cambio manuale, sia su quelle dotate
di cambio automatico, dopo l'arresto
della vettura le pinze del freno possono
rimanere bloccate per circa 2 secondi
per motivi di sicurezza.
62F1B0095C
63F1B0096C
88
SICUREZZA
23-10-2017 5:51 Pagina 88
