FIAT 500X 2018 Manual de Empleo y Cuidado (in Spanish)
Manufacturer: FIAT, Model Year: 2018, Model line: 500X, Model: FIAT 500X 2018Pages: 300, tamaño PDF: 7.16 MB
Page 181 of 300

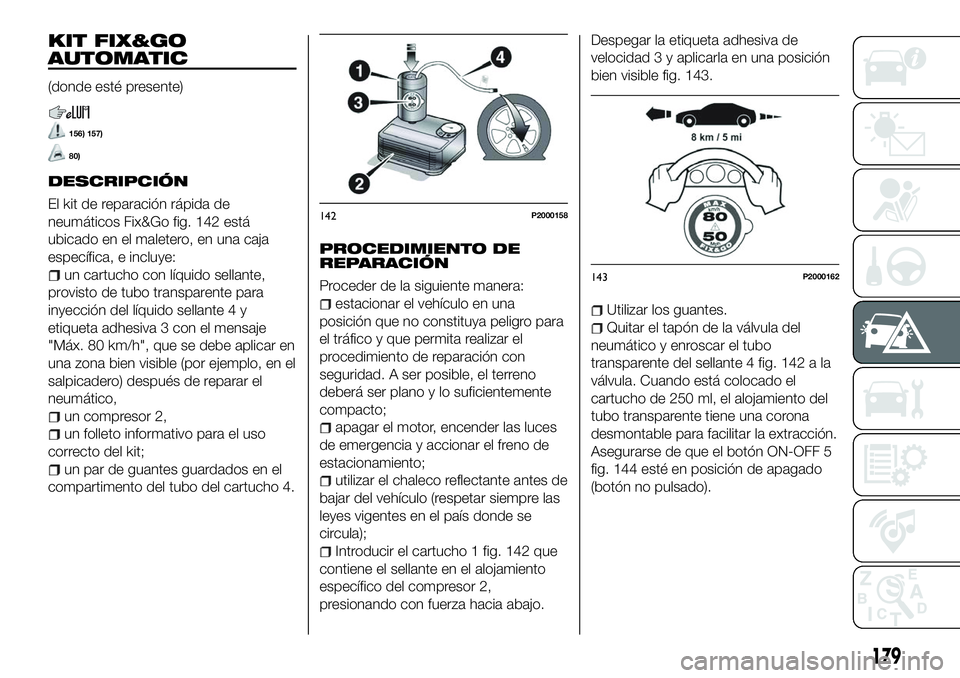

KIT FIX&GO
AUTOMATIC
(donde esté presente)
156) 157)
80)
DESCRIPCIÓN
El kit de reparación rápida de
neumáticos Fix&Go fig. 142 está
ubicado en el maletero, en una caja
específica, e incluye:
un cartucho con líquido sellante,
provisto de tubo transparente para
inyección del líquido sellante 4 y
etiqueta adhesiva 3 con el mensaje
"Máx. 80 km/h", que se debe aplicar en
una zona bien visible (por ejemplo, en el
salpicadero) después de reparar el
neumático,
un compresor 2,
un folleto informativo para el uso
correcto del kit;
un par de guantes guardados en el
compartimento del tubo del cartucho 4.
PROCEDIMIENTO DE
REPARACIÓN
Proceder de la siguiente manera:
estacionar el vehículo en una
posición que no constituya peligro para
el tráfico y que permita realizar el
procedimiento de reparación con
seguridad. A ser posible, el terreno
deberá ser plano y lo suficientemente
compacto;
apagar el motor, encender las luces
de emergencia y accionar el freno de
estacionamiento;
utilizar el chaleco reflectante antes de
bajar del vehículo (respetar siempre las
leyes vigentes en el país donde se
circula);
Introducir el cartucho 1 fig. 142 que
contiene el sellante en el alojamiento
específico del compresor 2,
presionando con fuerza hacia abajo. Despegar la etiqueta adhesiva de
velocidad 3 y aplicarla en una posición
bien visible fig. 143.
Utilizar los guantes.
Quitar el tapón de la válvula del
neumático y enroscar el tubo
transparente del sellante 4 fig. 142 a la
válvula. Cuando está colocado el
cartucho de 250 ml, el alojamiento del
tubo transparente tiene una corona
desmontable para facilitar la extracción.
Asegurarse de que el botón ON-OFF 5
fig. 144 esté en posición de apagado
(botón no pulsado).
142P2000158
143P2000162
179
Page 182 of 300

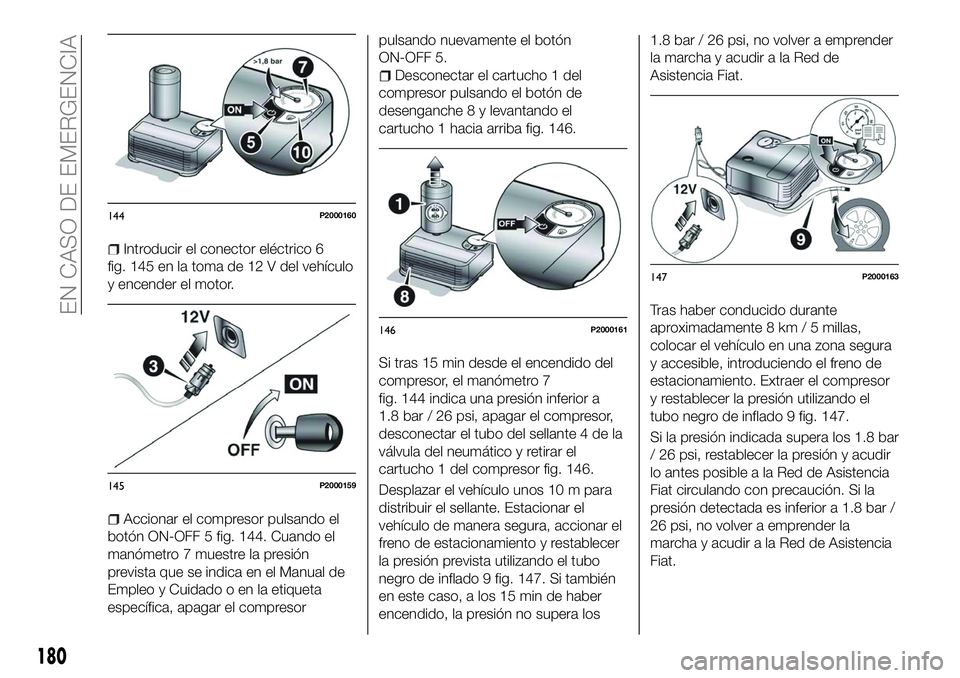

Introducir el conector eléctrico 6
fig. 145 en la toma de 12 V del vehículo
y encender el motor.
Accionar el compresor pulsando el
botón ON-OFF 5 fig. 144. Cuando el
manómetro 7 muestre la presión
prevista que se indica en el Manual de
Empleo y Cuidado o en la etiqueta
específica, apagar el compresor pulsando nuevamente el botón
ON-OFF 5.
Desconectar el cartucho 1 del
compresor pulsando el botón de
desenganche 8 y levantando el
cartucho 1 hacia arriba fig. 146.
Si tras 15 min desde el encendido del
compresor, el manómetro 7
fig. 144 indica una presión inferior a
1.8 bar / 26 psi, apagar el compresor,
desconectar el tubo del sellante 4 de la
válvula del neumático y retirar el
cartucho 1 del compresor fig. 146.
Desplazar el vehículo unos 10 m para
distribuir el sellante. Estacionar el
vehículo de manera segura, accionar el
freno de estacionamiento y restablecer
la presión prevista utilizando el tubo
negro de inflado 9 fig. 147. Si también
en este caso, a los 15 min de haber
encendido, la presión no supera los 1.8 bar / 26 psi, no volver a emprender
la marcha y acudir a la Red de
Asistencia Fiat.
Tras haber conducido durante
aproximadamente 8 km / 5 millas,
colocar el vehículo en una zona segura
y accesible, introduciendo el freno de
estacionamiento. Extraer el compresor
y restablecer la presión utilizando el
tubo negro de inflado 9 fig. 147.
Si la presión indicada supera los 1.8 bar
/ 26 psi, restablecer la presión y acudir
lo antes posible a la Red de Asistencia
Fiat circulando con precaución. Si la
presión detectada es inferior a 1.8 bar /
26 psi, no volver a emprender la
marcha y acudir a la Red de Asistencia
Fiat.
144P2000160
145P2000159
146P2000161
147P2000163
180
EN CASO DE EMERGENCIA
Page 183 of 300

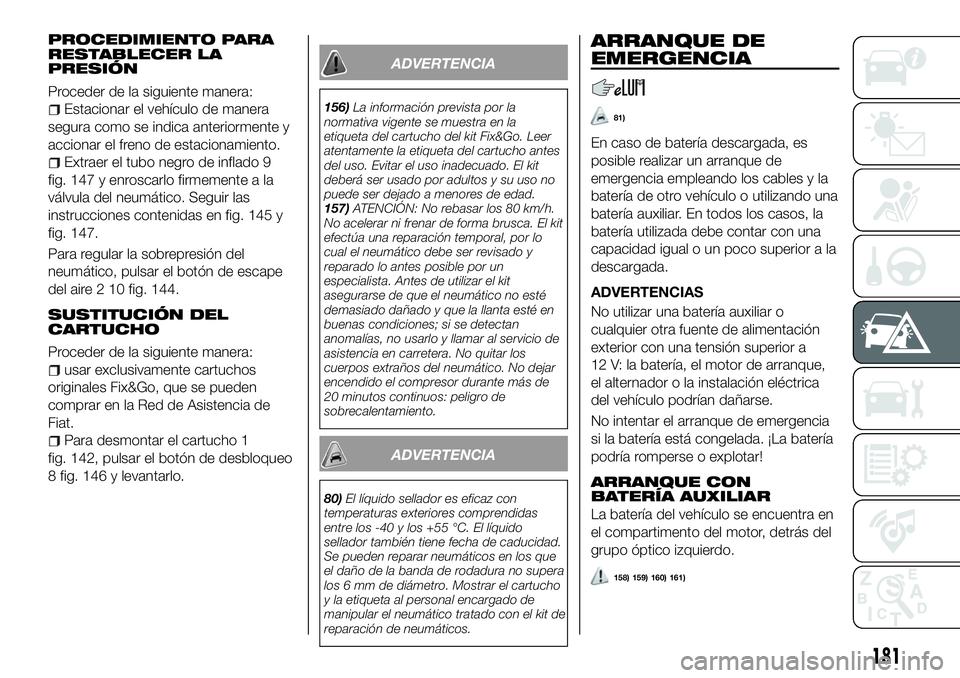

PROCEDIMIENTO PARA
RESTABLECER LA
PRESIÓN
Proceder de la siguiente manera:
Estacionar el vehículo de manera
segura como se indica anteriormente y
accionar el freno de estacionamiento.
Extraer el tubo negro de inflado 9
fig. 147 y enroscarlo firmemente a la
válvula del neumático. Seguir las
instrucciones contenidas en fig. 145 y
fig. 147.
Para regular la sobrepresión del
neumático, pulsar el botón de escape
del aire 2 10 fig. 144.
SUSTITUCIÓN DEL
CARTUCHO
Proceder de la siguiente manera:
usar exclusivamente cartuchos
originales Fix&Go, que se pueden
comprar en la Red de Asistencia de
Fiat.
Para desmontar el cartucho 1
fig. 142, pulsar el botón de desbloqueo
8 fig. 146 y levantarlo.
ADVERTENCIA
156) La información prevista por la
normativa vigente se muestra en la
etiqueta del cartucho del kit Fix&Go. Leer
atentamente la etiqueta del cartucho antes
del uso. Evitar el uso inadecuado. El kit
deberá ser usado por adultos y su uso no
puede ser dejado a menores de edad.
157) ATENCIÓN: No rebasar los 80 km/h.
No acelerar ni frenar de forma brusca. El kit
efectúa una reparación temporal, por lo
cual el neumático debe ser revisado y
reparado lo antes posible por un
especialista. Antes de utilizar el kit
asegurarse de que el neumático no esté
demasiado dañado y que la llanta esté en
buenas condiciones; si se detectan
anomalías, no usarlo y llamar al servicio de
asistencia en carretera. No quitar los
cuerpos extraños del neumático. No dejar
encendido el compresor durante más de
20 minutos continuos: peligro de
sobrecalentamiento.
ADVERTENCIA
80) El líquido sellador es eficaz con
temperaturas exteriores comprendidas
entre los -40 y los +55 °C. El líquido
sellador también tiene fecha de caducidad.
Se pueden reparar neumáticos en los que
el daño de la banda de rodadura no supera
los 6 mm de diámetro. Mostrar el cartucho
y la etiqueta al personal encargado de
manipular el neumático tratado con el kit de
reparación de neumáticos.
ARRANQUE DE
EMERGENCIA
81)
En caso de batería descargada, es
posible realizar un arranque de
emergencia empleando los cables y la
batería de otro vehículo o utilizando una
batería auxiliar. En todos los casos, la
batería utilizada debe contar con una
capacidad igual o un poco superior a la
descargada.
ADVERTENCIAS
No utilizar una batería auxiliar o
cualquier otra fuente de alimentación
exterior con una tensión superior a
12 V: la batería, el motor de arranque,
el alternador o la instalación eléctrica
del vehículo podrían dañarse.
No intentar el arranque de emergencia
si la batería está congelada. ¡La batería
podría romperse o explotar!
ARRANQUE CON
BATERÍA AUXILIAR
La batería del vehículo se encuentra en
el compartimento del motor, detrás del
grupo óptico izquierdo.
158) 159) 160) 161)
181
Page 184 of 300

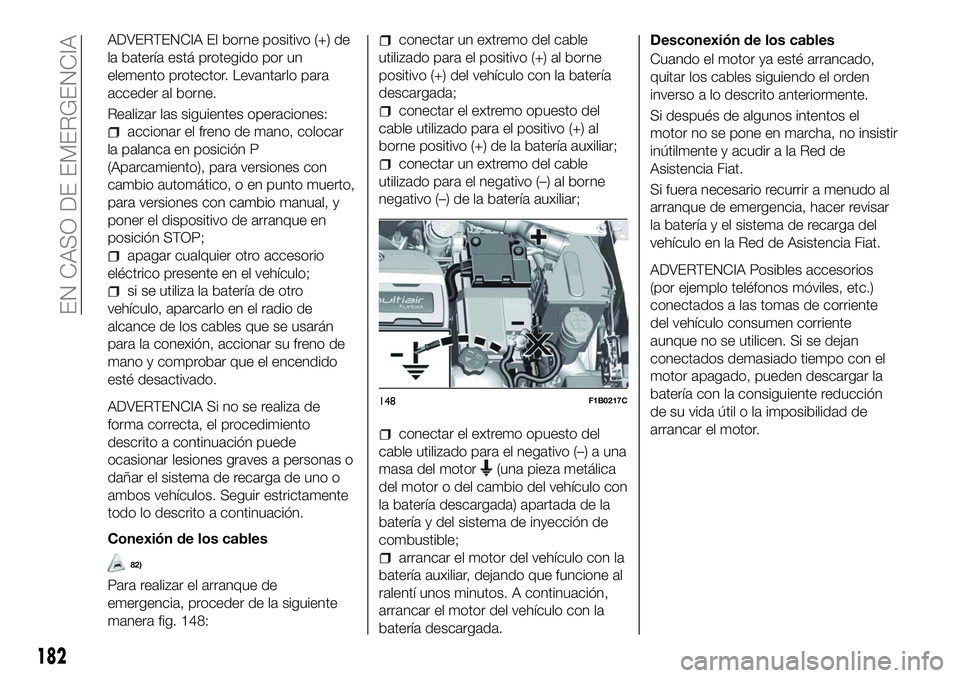

ADVERTENCIA El borne positivo (+) de
la batería está protegido por un
elemento protector. Levantarlo para
acceder al borne.
Realizar las siguientes operaciones:
accionar el freno de mano, colocar
la palanca en posición P
(Aparcamiento), para versiones con
cambio automático, o en punto muerto,
para versiones con cambio manual, y
poner el dispositivo de arranque en
posición STOP;
apagar cualquier otro accesorio
eléctrico presente en el vehículo;
si se utiliza la batería de otro
vehículo, aparcarlo en el radio de
alcance de los cables que se usarán
para la conexión, accionar su freno de
mano y comprobar que el encendido
esté desactivado.
ADVERTENCIA Si no se realiza de
forma correcta, el procedimiento
descrito a continuación puede
ocasionar lesiones graves a personas o
dañar el sistema de recarga de uno o
ambos vehículos. Seguir estrictamente
todo lo descrito a continuación.
Conexión de los cables
82)
Para realizar el arranque de
emergencia, proceder de la siguiente
manera fig. 148:
conectar un extremo del cable
utilizado para el positivo (+) al borne
positivo (+) del vehículo con la batería
descargada;
conectar el extremo opuesto del
cable utilizado para el positivo (+) al
borne positivo (+) de la batería auxiliar;
conectar un extremo del cable
utilizado para el negativo (–) al borne
negativo (–) de la batería auxiliar;
conectar el extremo opuesto del
cable utilizado para el negativo (–) a una
masa del motor
(una pieza metálica
del motor o del cambio del vehículo con
la batería descargada) apartada de la
batería y del sistema de inyección de
combustible;
arrancar el motor del vehículo con la
batería auxiliar, dejando que funcione al
ralentí unos minutos. A continuación,
arrancar el motor del vehículo con la
batería descargada. Desconexión de los cables
Cuando el motor ya esté arrancado,
quitar los cables siguiendo el orden
inverso a lo descrito anteriormente.
Si después de algunos intentos el
motor no se pone en marcha, no insistir
inútilmente y acudir a la Red de
Asistencia Fiat.
Si fuera necesario recurrir a menudo al
arranque de emergencia, hacer revisar
la batería y el sistema de recarga del
vehículo en la Red de Asistencia Fiat.
ADVERTENCIA Posibles accesorios
(por ejemplo teléfonos móviles, etc.)
conectados a las tomas de corriente
del vehículo consumen corriente
aunque no se utilicen. Si se dejan
conectados demasiado tiempo con el
motor apagado, pueden descargar la
batería con la consiguiente reducción
de su vida útil o la imposibilidad de
arrancar el motor.
148F1B0217C
182
EN CASO DE EMERGENCIA
Page 185 of 300

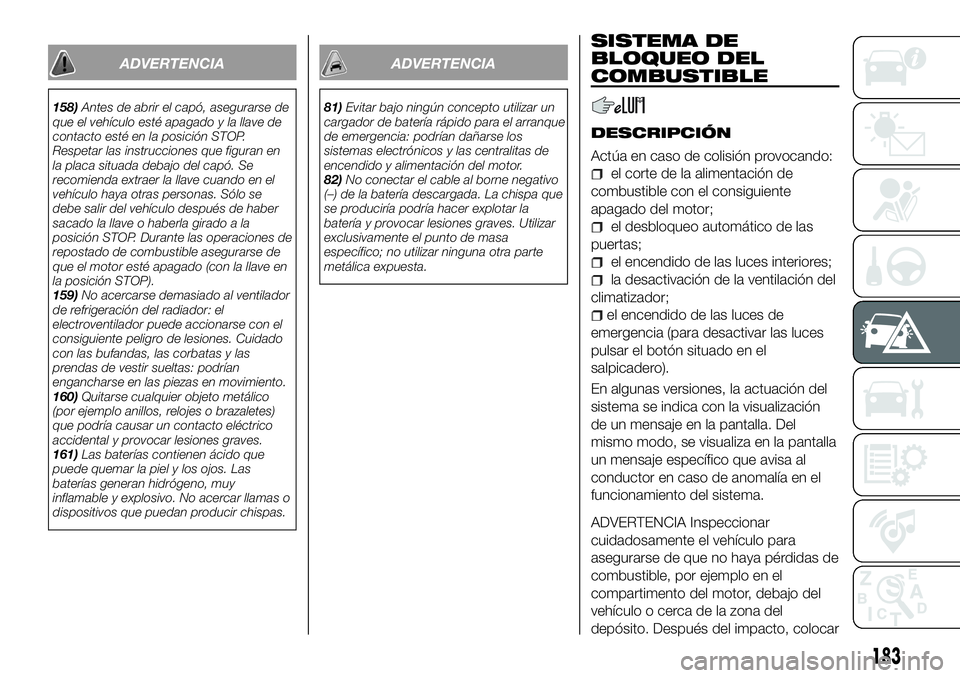

ADVERTENCIA
158)Antes de abrir el capó, asegurarse de
que el vehículo esté apagado y la llave de
contacto esté en la posición STOP.
Respetar las instrucciones que figuran en
la placa situada debajo del capó. Se
recomienda extraer la llave cuando en el
vehículo haya otras personas. Sólo se
debe salir del vehículo después de haber
sacado la llave o haberla girado a la
posición STOP. Durante las operaciones de
repostado de combustible asegurarse de
que el motor esté apagado (con la llave en
la posición STOP).
159) No acercarse demasiado al ventilador
de refrigeración del radiador: el
electroventilador puede accionarse con el
consiguiente peligro de lesiones. Cuidado
con las bufandas, las corbatas y las
prendas de vestir sueltas: podrían
engancharse en las piezas en movimiento.
160) Quitarse cualquier objeto metálico
(por ejemplo anillos, relojes o brazaletes)
que podría causar un contacto eléctrico
accidental y provocar lesiones graves.
161) Las baterías contienen ácido que
puede quemar la piel y los ojos. Las
baterías generan hidrógeno, muy
inflamable y explosivo. No acercar llamas o
dispositivos que puedan producir chispas.
ADVERTENCIA
81) Evitar bajo ningún concepto utilizar un
cargador de batería rápido para el arranque
de emergencia: podrían dañarse los
sistemas electrónicos y las centralitas de
encendido y alimentación del motor.
82) No conectar el cable al borne negativo
(–) de la batería descargada. La chispa que
se produciría podría hacer explotar la
batería y provocar lesiones graves. Utilizar
exclusivamente el punto de masa
específico; no utilizar ninguna otra parte
metálica expuesta.
SISTEMA DE
BLOQUEO DEL
COMBUSTIBLE
DESCRIPCIÓN
Actúa en caso de colisión provocando:
el corte de la alimentación de
combustible con el consiguiente
apagado del motor;
el desbloqueo automático de las
puertas;
el encendido de las luces interiores;
la desactivación de la ventilación del
climatizador;
el encendido de las luces de
emergencia (para desactivar las luces
pulsar el botón situado en el
salpicadero).
En algunas versiones, la actuación del
sistema se indica con la visualización
de un mensaje en la pantalla. Del
mismo modo, se visualiza en la pantalla
un mensaje específico que avisa al
conductor en caso de anomalía en el
funcionamiento del sistema.
ADVERTENCIA Inspeccionar
cuidadosamente el vehículo para
asegurarse de que no haya pérdidas de
combustible, por ejemplo en el
compartimento del motor, debajo del
vehículo o cerca de la zona del
depósito. Después del impacto, colocar
183

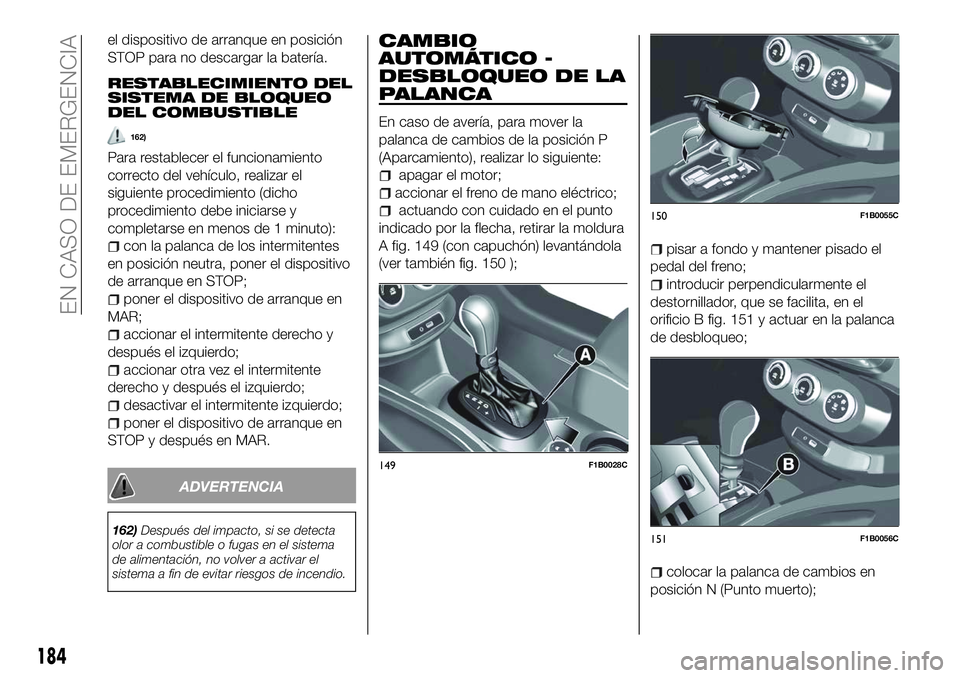

Page 186 of 300

el dispositivo de arranque en posición
STOP para no descargar la batería.
RESTABLECIMIENTO DEL
SISTEMA DE BLOQUEO
DEL COMBUSTIBLE
162)
Para restablecer el funcionamiento
correcto del vehículo, realizar el
siguiente procedimiento (dicho
procedimiento debe iniciarse y
completarse en menos de 1 minuto):
con la palanca de los intermitentes
en posición neutra, poner el dispositivo
de arranque en STOP;
poner el dispositivo de arranque en
MAR;
accionar el intermitente derecho y
después el izquierdo;
accionar otra vez el intermitente
derecho y después el izquierdo;
desactivar el intermitente izquierdo;
poner el dispositivo de arranque en
STOP y después en MAR.
ADVERTENCIA
162) Después del impacto, si se detecta
olor a combustible o fugas en el sistema
de alimentación, no volver a activar el
sistema a fin de evitar riesgos de incendio.
CAMBIO
AUTOMÁTICO -
DESBLOQUEO DE LA
PALANCA
En caso de avería, para mover la
palanca de cambios de la posición P
(Aparcamiento), realizar lo siguiente:
apagar el motor;
accionar el freno de mano eléctrico;
actuando con cuidado en el punto
indicado por la flecha, retirar la moldura
A fig. 149 (con capuchón) levantándola
(ver también fig. 150 );
pisar a fondo y mantener pisado el
pedal del freno;
introducir perpendicularmente el
destornillador, que se facilita, en el
orificio B fig. 151 y actuar en la palanca
de desbloqueo;
colocar la palanca de cambios en
posición N (Punto muerto);
149F1B0028C
150F1B0055C
151F1B0056C
184
EN CASO DE EMERGENCIA

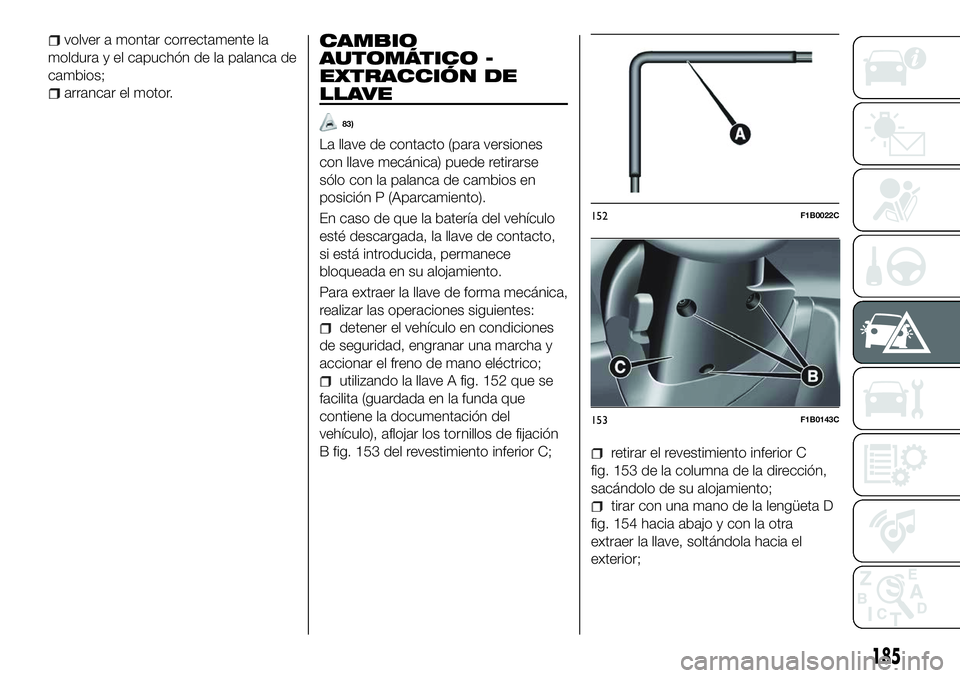

Page 187 of 300

volver a montar correctamente la
moldura y el capuchón de la palanca de
cambios;
arrancar el motor.
CAMBIO
AUTOMÁTICO -
EXTRACCIÓN DE
LLAVE
83)
La llave de contacto (para versiones
con llave mecánica) puede retirarse
sólo con la palanca de cambios en
posición P (Aparcamiento).
En caso de que la batería del vehículo
esté descargada, la llave de contacto,
si está introducida, permanece
bloqueada en su alojamiento.
Para extraer la llave de forma mecánica,
realizar las operaciones siguientes:
detener el vehículo en condiciones
de seguridad, engranar una marcha y
accionar el freno de mano eléctrico;
utilizando la llave A fig. 152 que se
facilita (guardada en la funda que
contiene la documentación del
vehículo), aflojar los tornillos de fijación
B fig. 153 del revestimiento inferior C;
retirar el revestimiento inferior C
fig. 153 de la columna de la dirección,
sacándolo de su alojamiento;
tirar con una mano de la lengüeta D
fig. 154 hacia abajo y con la otra
extraer la llave, soltándola hacia el
exterior;
152F1B0022C
153F1B0143C
185

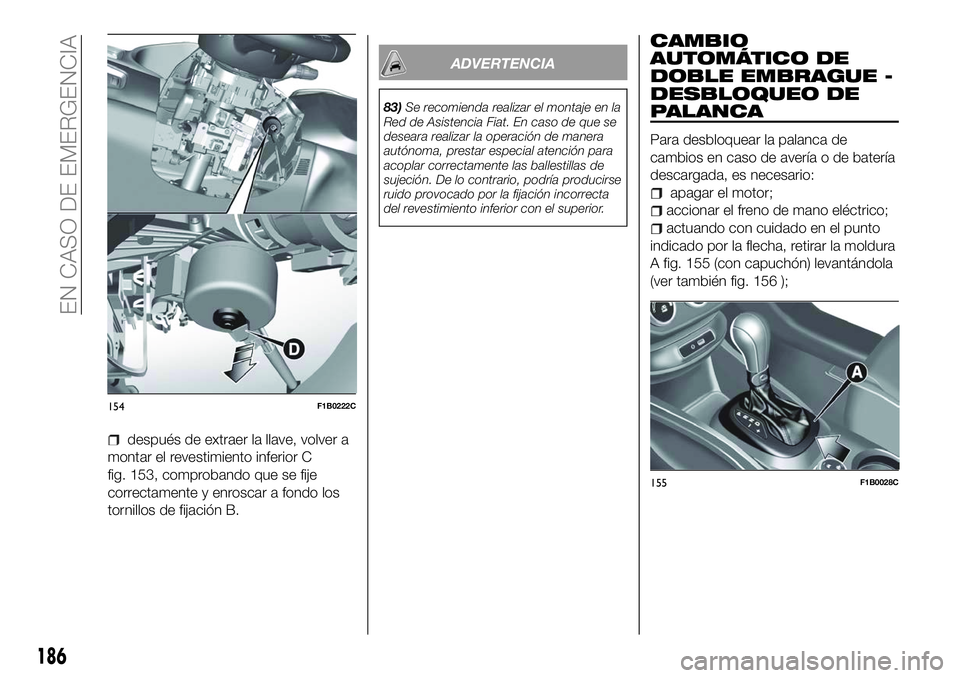

Page 188 of 300

después de extraer la llave, volver a
montar el revestimiento inferior C
fig. 153, comprobando que se fije
correctamente y enroscar a fondo los
tornillos de fijación B.
ADVERTENCIA
83) Se recomienda realizar el montaje en la
Red de Asistencia Fiat. En caso de que se
deseara realizar la operación de manera
autónoma, prestar especial atención para
acoplar correctamente las ballestillas de
sujeción. De lo contrario, podría producirse
ruido provocado por la fijación incorrecta
del revestimiento inferior con el superior.
CAMBIO
AUTOMÁTICO DE
DOBLE EMBRAGUE -
DESBLOQUEO DE
PALANCA
Para desbloquear la palanca de
cambios en caso de avería o de batería
descargada, es necesario:
apagar el motor;
accionar el freno de mano eléctrico;
actuando con cuidado en el punto
indicado por la flecha, retirar la moldura
A fig. 155 (con capuchón) levantándola
(ver también fig. 156 );
154F1B0222C
155F1B0028C
186
EN CASO DE EMERGENCIA

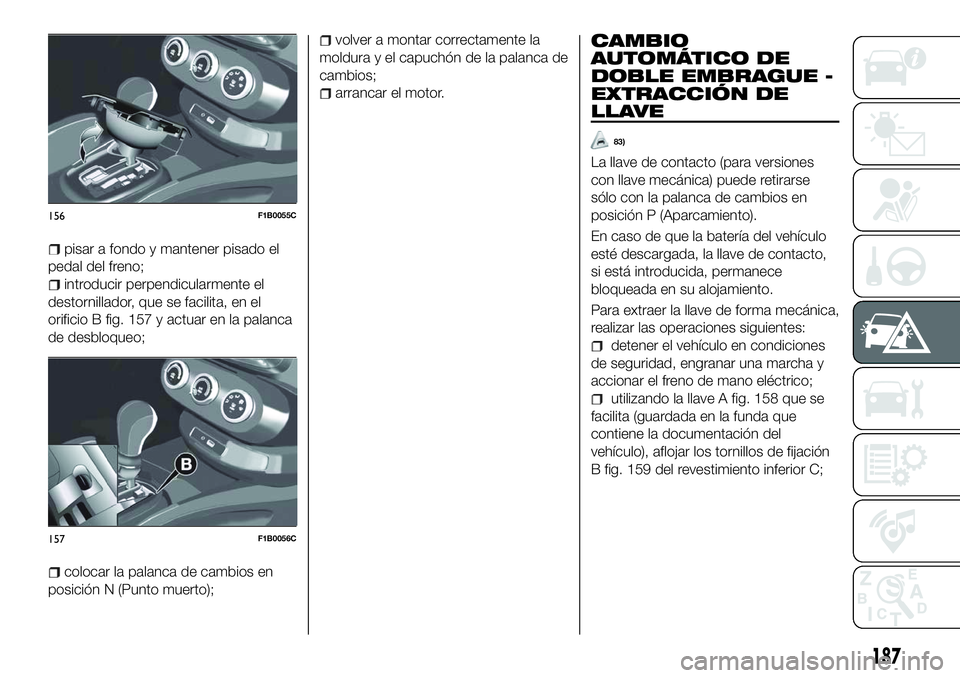

Page 189 of 300

pisar a fondo y mantener pisado el
pedal del freno;
introducir perpendicularmente el
destornillador, que se facilita, en el
orificio B fig. 157 y actuar en la palanca
de desbloqueo;
colocar la palanca de cambios en
posición N (Punto muerto);
volver a montar correctamente la
moldura y el capuchón de la palanca de
cambios;
arrancar el motor.
CAMBIO
AUTOMÁTICO DE
DOBLE EMBRAGUE -
EXTRACCIÓN DE
LLAVE
83)
La llave de contacto (para versiones
con llave mecánica) puede retirarse
sólo con la palanca de cambios en
posición P (Aparcamiento).
En caso de que la batería del vehículo
esté descargada, la llave de contacto,
si está introducida, permanece
bloqueada en su alojamiento.
Para extraer la llave de forma mecánica,
realizar las operaciones siguientes:
detener el vehículo en condiciones
de seguridad, engranar una marcha y
accionar el freno de mano eléctrico;
utilizando la llave A fig. 158 que se
facilita (guardada en la funda que
contiene la documentación del
vehículo), aflojar los tornillos de fijación
B fig. 159 del revestimiento inferior C;
156F1B0055C
157F1B0056C
187

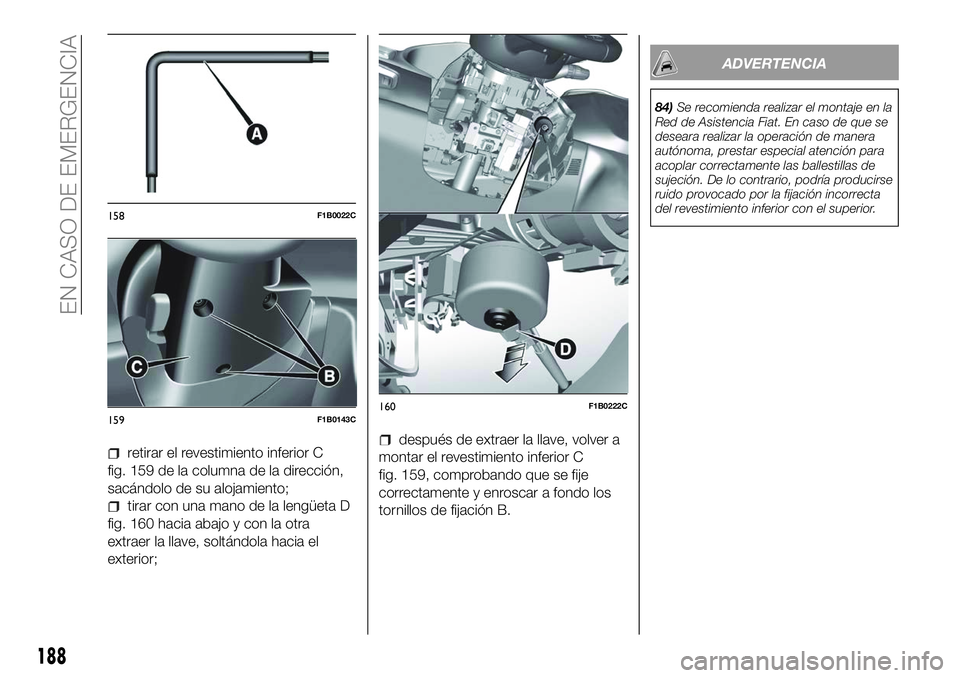

Page 190 of 300

retirar el revestimiento inferior C
fig. 159 de la columna de la dirección,
sacándolo de su alojamiento;
tirar con una mano de la lengüeta D
fig. 160 hacia abajo y con la otra
extraer la llave, soltándola hacia el
exterior;
después de extraer la llave, volver a
montar el revestimiento inferior C
fig. 159, comprobando que se fije
correctamente y enroscar a fondo los
tornillos de fijación B.
ADVERTENCIA
84) Se recomienda realizar el montaje en la
Red de Asistencia Fiat. En caso de que se
deseara realizar la operación de manera
autónoma, prestar especial atención para
acoplar correctamente las ballestillas de
sujeción. De lo contrario, podría producirse
ruido provocado por la fijación incorrecta
del revestimiento inferior con el superior.
158F1B0022C
159F1B0143C160F1B0222C
188
EN CASO DE EMERGENCIA
