FIAT 500X 2018 Manual de Uso e Manutenção (in Portuguese)

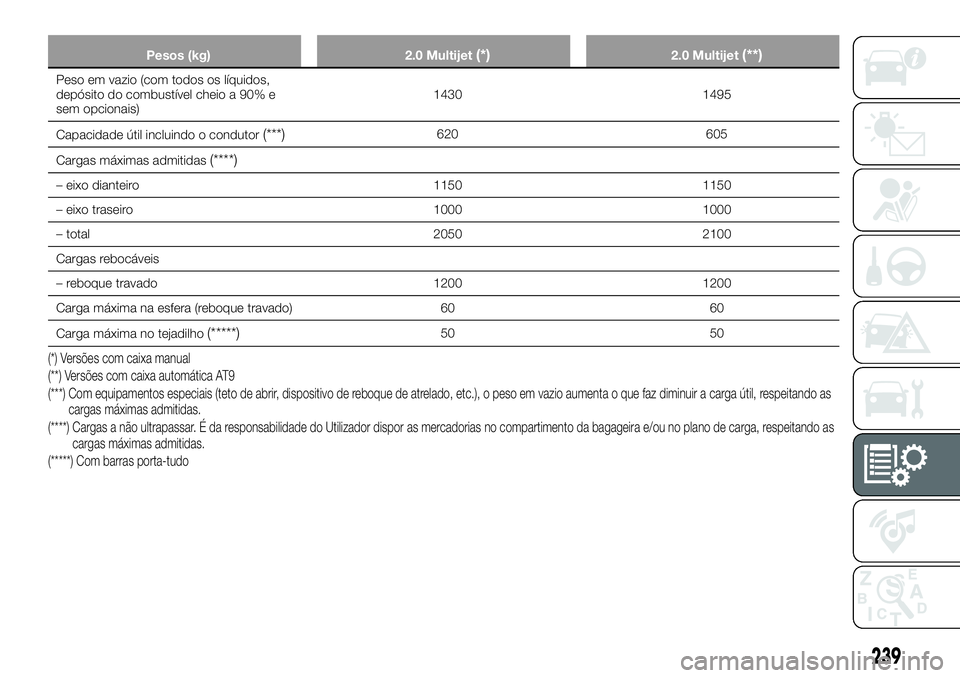

Pesos (kg)2.0 Multijet(*)2.0 Multijet(**)
Peso em vazio (com todos os líquidos,
depósito do combustível cheio a 90% e
sem opcionais) 1430 1495
Capacidade útil incluindo o condutor
(***)620 605
Cargas máximas admitidas
(****)
– eixo dianteiro 11501150
– eixo traseiro 10001000
– total 20502100
Cargas rebocáveis
– reboque travado 12001200
Carga máxima na esfera (reboque travado) 6060
Carga máxima no tejadilho
(*****)50 50
(*) Versões com caixa manual
(**) Versões com caixa automática AT9
(***) Com equipamentos especiais (teto de abrir, dispositivo de reboque de atrelado, etc.), o peso em vazio aumenta o que faz diminuir a carga útil, respeitando as
cargas máximas admitidas.
(****) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no compartimento da bagageira e/ou no plano de carga, respeitando as cargas máximas admitidas.
(*****) Com barras porta-tudo
239

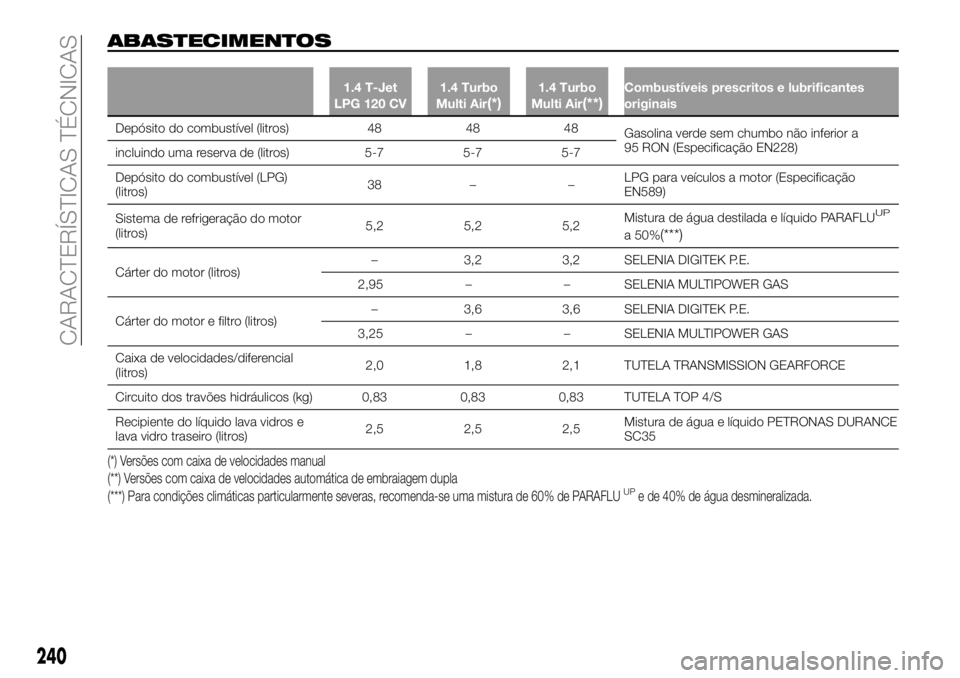

ABASTECIMENTOS
1.4 T-Jet
LPG 120 CV 1.4 Turbo
Multi Air(*)1.4 Turbo
Multi Air(**)Combustíveis prescritos e lubrificantes
originais
Depósito do combustível (litros) 484848
Gasolina
verde sem chumbo não inferior a
95 RON (Especificação EN228)
incluindo uma reserva de (litros) 5-7 5-7 5-7
Depósito do combustível (LPG)
(litros) 38 – – LPG para veículos a motor (Especificação
EN589)
Sistema de refrigeração do motor
(litros) 5,2 5,2 5,2 Mistura de água destilada e líquido PARAFLU
UP
a 50%(***)
Cárter do motor (litros)– 3,2 3,2 SELENIA DIGITEK P.E.
2,95 –– SELENIA MULTIPOWER GAS
Cárter do motor e filtro (litros) –
3,6 3,6 SELENIA DIGITEK P.E.
3,25 –– SELENIA MULTIPOWER GAS
Caixa de velocidades/diferencial
(litros) 2,0
1,82,1 TUTELA TRANSMISSION GEARFORCE
Circuito dos travões hidráulicos (kg) 0,83 0,830,83 TUTELA TOP 4/S
Recipiente do líquido lava vidros e
lava vidro traseiro (litros) 2,5
2,52,5Mistura de água e líquido PETRONAS DURANCE
SC35
(*) Versões com caixa de velocidades manual
(**) Versões com caixa de velocidades automática de embraiagem dupla
(***) Para condições climáticas particularmente severas, recomenda-se uma mistura de 60% de PARAFLU
UPe de 40% de água desmineralizada.
240
CARACTERÍSTICAS TÉCNICAS

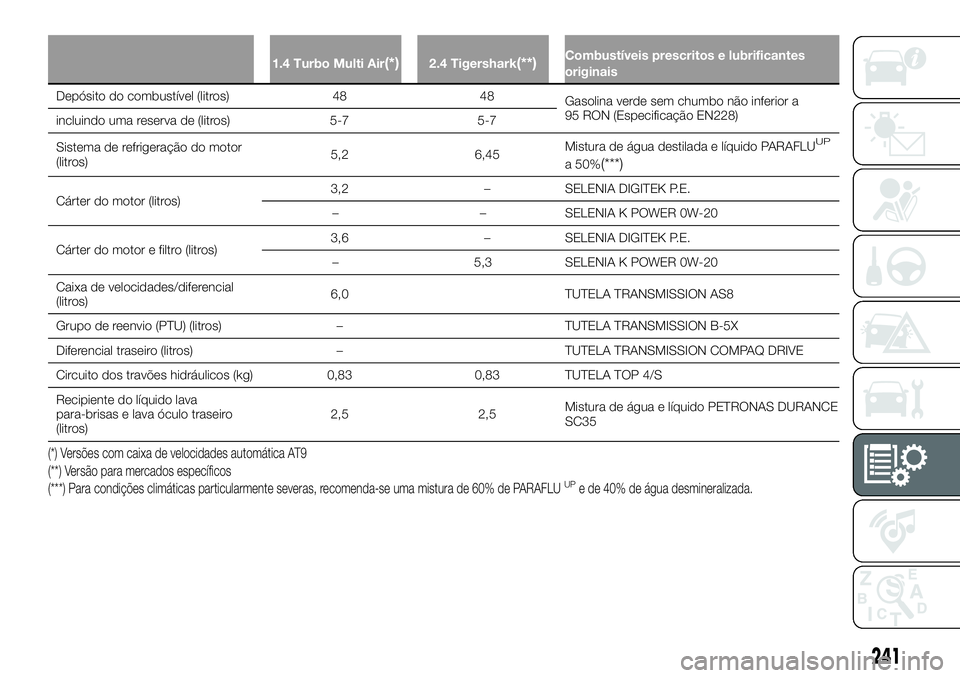

1.4 Turbo Multi Air(*)2.4 Tigershark(**)Combustíveis prescritos e lubrificantes
originais
Depósito do combustível (litros) 4848
Gasolina
verde sem chumbo não inferior a
95 RON (Especificação EN228)
incluindo uma reserva de (litros) 5-75-7
Sistema de refrigeração do motor
(litros) 5,2
6,45Mistura de água destilada e líquido PARAFLU
UP
a 50%(***)
Cárter do motor (litros) 3,2 – SELENIA DIGITEK P.E.
– –SELENIA K POWER 0W-20
Cárter do motor e filtro (litros) 3,6
–SELENIA DIGITEK P.E.
– 5,3SELENIA K POWER 0W-20
Caixa de velocidades/diferencial
(litros) 6,0
TUTELA TRANSMISSION AS8
Grupo de reenvio (PTU) (litros) –TUTELA TRANSMISSION B-5X
Diferencial traseiro (litros) –TUTELA TRANSMISSION COMPAQ DRIVE
Circuito dos travões hidráulicos (kg) 0,830,83TUTELA TOP 4/S
Recipiente do líquido lava
para-brisas e lava óculo traseiro
(litros) 2,5
2,5Mistura de água e líquido PETRONAS DURANCE
SC35
(*) Versões com caixa de velocidades automática AT9
(**) Versão para mercados específicos
(***) Para condições climáticas particularmente severas, recomenda-se uma mistura de 60% de PARAFLU
UPe de 40% de água desmineralizada.
241

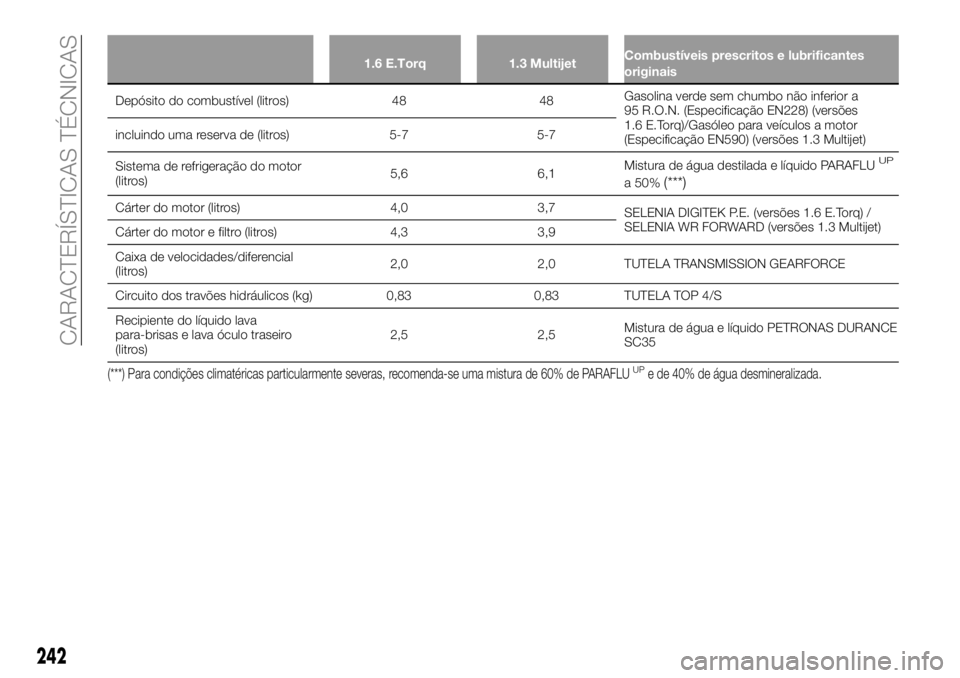

1.6 E.Torq1.3 MultijetCombustíveis prescritos e lubrificantes
originais
Depósito do combustível (litros) 4848Gasolina
verde sem chumbo não inferior a
95 R.O.N. (Especificação EN228) (versões
1.6 E.Torq)/Gasóleo para veículos a motor
(Especificação EN590) (versões 1.3 Multijet)
incluindo uma reserva de (litros) 5-7 5-7
Sistema de refrigeração do motor
(litros) 5,6 6,1Mistura de água destilada e líquido PARAFLU
UP
a 50%(***)
Cárter do motor (litros)
4,03,7
SELENIA DIGITEK P.E. (versões 1.6 E.Torq) /
SELENIA WR FORWARD (versões 1.3 Multijet)
Cárter do motor e filtro (litros) 4,33,9
Caixa de velocidades/diferencial
(litros) 2,0
2,0TUTELA TRANSMISSION GEARFORCE
Circuito dos travões hidráulicos (kg) 0,830,83TUTELA TOP 4/S
Recipiente do líquido lava
para-brisas e lava óculo traseiro
(litros) 2,5
2,5Mistura de água e líquido PETRONAS DURANCE
SC35
(***) Para condições climatéricas particularmente severas, recomenda-se uma mistura de 60% de PARAFLUUPe de 40% de água desmineralizada.
242
CARACTERÍSTICAS TÉCNICAS

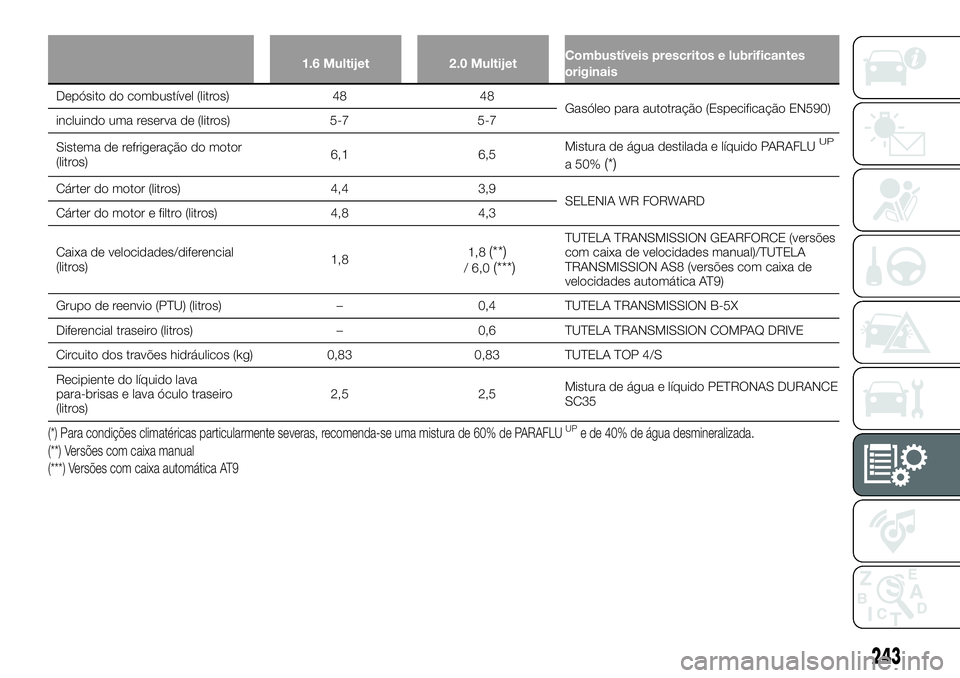

1.6 Multijet2.0 MultijetCombustíveis prescritos e lubrificantes
originais
Depósito do combustível (litros) 4848
Gasóleo
para autotração (Especificação EN590)
incluindo uma reserva de (litros) 5-75-7
Sistema de refrigeração do motor
(litros) 6,1
6,5Mistura de água destilada e líquido PARAFLU
UP
a 50%(*)
Cárter do motor (litros)
4,43,9
SELENIA WR FORWARD
Cárter do motor e filtro (litros) 4,84,3
Caixa de velocidades/diferencial
(litros) 1,81,8
(**)/ 6,0(***)
TUTELA TRANSMISSION GEARFORCE (versões
com caixa de velocidades manual)/TUTELA
TRANSMISSION AS8 (versões com caixa de
velocidades automática AT9)
Grupo de reenvio (PTU) (litros) – 0,4 TUTELA TRANSMISSION B-5X
Diferencial traseiro (litros) – 0,6 TUTELA TRANSMISSION COMPAQ DRIVE
Circuito dos travões hidráulicos (kg) 0,83 0,83 TUTELA TOP 4/S
Recipiente do líquido lava
para-brisas e lava óculo traseiro
(litros) 2,5 2,5
Mistura de água e líquido PETRONAS DURANCE
SC35
(*) Para condições climatéricas particularmente severas, recomenda-se uma mistura de 60% de PARAFLUUPe de 40% de água desmineralizada.
(**) Versões com caixa manual
(***) Versões com caixa automática AT9
243

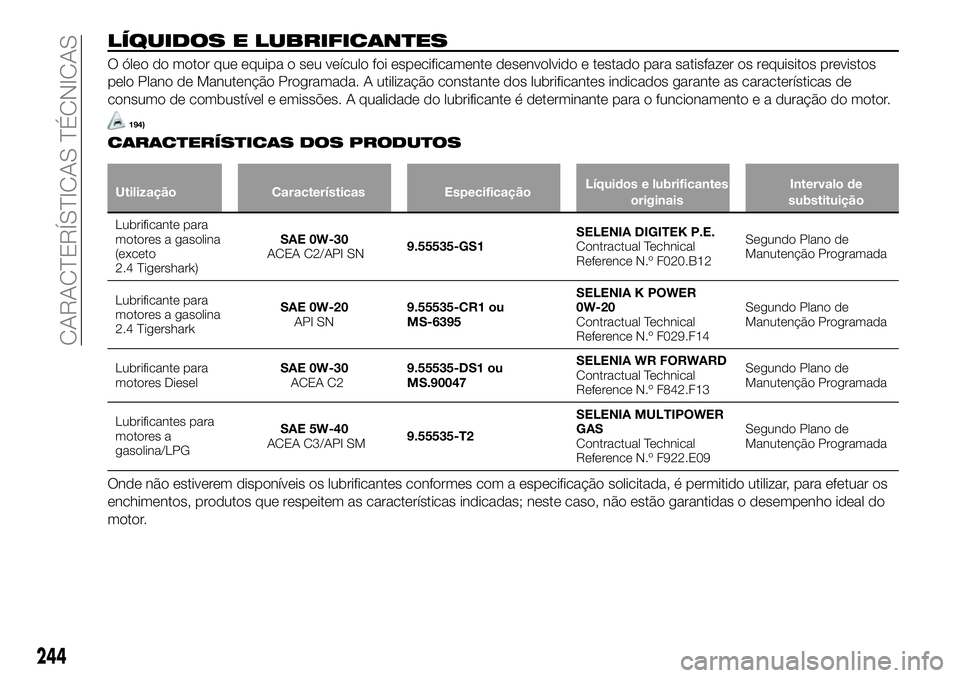

LÍQUIDOS E LUBRIFICANTES
O óleo do motor que equipa o seu veículo foi especificamente desenvolvido e testado para satisfazer os requisitos previstos
pelo Plano de Manutenção Programada. A utilização constante dos lubrificantes indicados garante as características de
consumo de combustível e emissões. A qualidade do lubrificante é determinante para o funcionamento e a duração do motor.
CARACTERÍSTICAS DOS PRODUTOS
UtilizaçãoCaracterísticas EspecificaçãoLíquidos e lubrificantes
originais Intervalo de
substituição
Lubrificante para
motor
es a gasolina
(exceto
2.4 Tigershark) SAE 0W-30
ACEA C2/API SN 9.55535-GS1 SELENIA DIGITEK P.E.
Contractual Technical
Reference N.º F020.B12Segundo Plano de
Manutenção Programada
Lubrificante para
motores a gasolina
2.4 Tigershark SAE 0W-20
API SN 9.55535-CR1 ou
MS-6395 SELENIA K POWER
0W-20
Contractual Technical
Reference N.º F029.F14Segundo Plano de
Manutenção Programada
Lubrificante para
motores Diesel SAE 0W-30
ACEA C2 9.55535-DS1 ou
MS.90047 SELENIA WR FORWARD
Contractual Technical
Reference N.º F842.F13Segundo Plano de
Manutenção Programada
Lubrificantes para
motores a
gasolina/LPG SAE 5W-40
ACEA C3/API SM 9.55535-T2 SELENIA MULTIPOWER
GAS
Contractual Technical
Reference N.º F922.E09Segundo Plano de
Manutenção Programada
Onde não estiverem disponíveis os lubrificantes conformes com a especificação solicitada, é permitido utilizar, para efetuar os
enchimentos, produtos que respeitem as características indicadas; neste caso, não estão garantidas o desempenho ideal do
motor.
244
CARACTERÍSTICAS TÉCNICAS
194)

UtilizaçãoCaracterísticas EspecificaçãoLíquidos e lubrificantes
originais Aplicações
Lubrificantes e
massas
para a
transmissão do
movimento Lubrificante sintético.
9.55550-AV5 ou
MS.90030-A5TUTELA TRANSMISSION
AS8
Contractual Technical
Reference N.º F139.I11Lubrificante para versões
com caixa automática AT9
Óleo completamente
sintético com
especificação da
aditivação. 9.55550-SA1 ou
MS.90030-H1
TUTELA CS SPEED
Contractual Technical
Reference N.º F005.F98 Lubrificante para actuador
eletro-hidráulico (versões
com caixa automática de
dupla embraiagem)
Lubrificante sintético de
graduação SAE 75W. 9.55550-MZ6 ou
MS.90030-M1TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N.º F002.F10 Caixa de velocidades
mecânica e diferencial
Massa lubrificante com
bissulfureto de
molibdénio, para elevadas
temperaturas de
utilização. Consistência
NL.G.I. 1-2. 9.55580-GRAS II
TUTELA ALL STAR
Contractual Technical
Reference N.º F702.G07 Juntas homocinéticas lado
da roda
Massa lubrificante
específica para juntas
homocinéticas com baixo
coeficiente de atrito.
Consistência NL.G.I. 0-1. 9.55580-GRAS II
TUTELA STAR 700
Contractual Technical
Reference N.º F701.C07 Juntas homocinéticas lado
do diferencial
Aditivo para o
gasóleo Aditivo para gasóleo
anticongelante com ação
protetora para motores
Diesel PETRONAS DURANCE
DIESEL ART
Contractual Technical
Reference N° F601.L06
A misturar ao gasóleo
(25 cm3 por cada 10 litros)
245

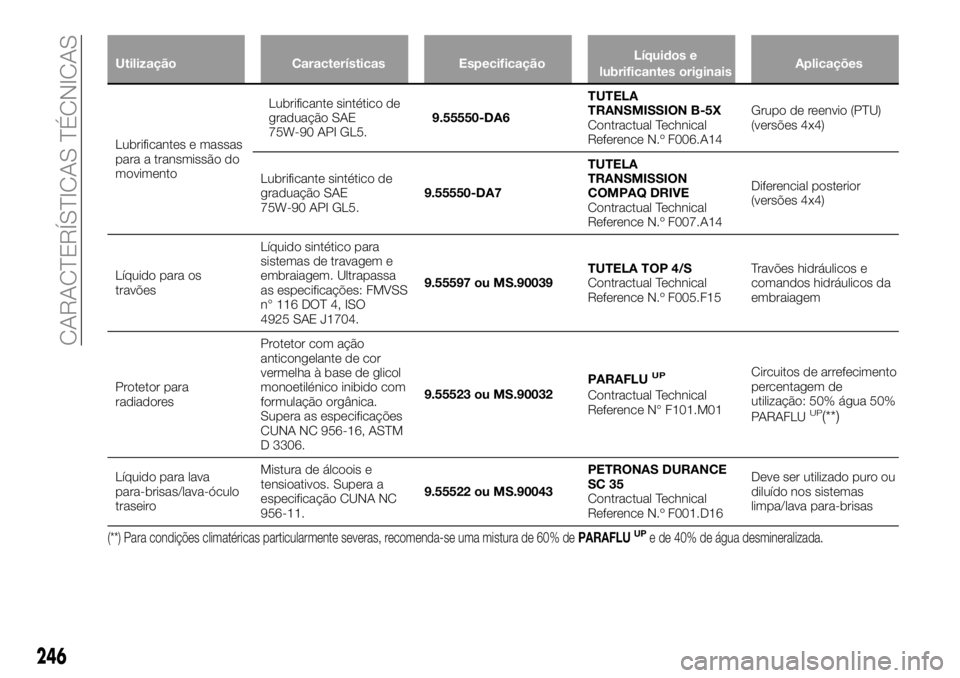

UtilizaçãoCaracterísticasEspecificação Líquidos e
lubrificantes originais Aplicações
Lubrificantes e massas
para
a transmissão do
movimento Lubrificante sintético de
graduação SAE
75W-90 API GL5.
9.55550-DA6TUTELA
TRANSMISSION B-5X
Contractual Technical
Reference N.º F006.A14 Grupo de reenvio (PTU)
(versões 4x4)
Lubrificante sintético de
graduação SAE
75W-90 API GL5. 9.55550-DA7TUTELA
TRANSMISSION
COMPAQ DRIVE
Contractual Technical
Reference N.º F007.A14Diferencial posterior
(versões 4x4)
Líquido para os
travões Líquido sintético para
sistemas de travagem e
embraiagem. Ultrapassa
as especificações: FMVSS
n° 116 DOT 4, ISO
4925 SAE J1704.
9.55597 ou MS.90039
TUTELA TOP 4/S
Contractual Technical
Reference N.º F005.F15Travões hidráulicos e
comandos hidráulicos da
embraiagem
Protetor para
radiadores Protetor com ação
anticongelante de cor
vermelha à base de glicol
monoetilénico inibido com
formulação orgânica.
Supera as especificações
CUNA NC 956-16, ASTM
D 3306.
9.55523 ou MS.90032
PARAFLU
UP
Contractual Technical
Reference N° F101.M01Circuitos de arrefecimento
percentagem de
utilização: 50% água 50%
PARAFLU
UP(**)
Líquido para lava
para-brisas/lava-óculo
traseiro
Mistura de álcoois e
tensioativos. Supera a
especificação CUNA NC
956-11.
9.55522 ou MS.90043PETRONAS DURANCE
SC 35
Contractual Technical
Reference N.º F001.D16Deve ser utilizado puro ou
diluído nos sistemas
limpa/lava para-brisas
(**) Para condições climatéricas particularmente severas, recomenda-se uma mistura de 60% de
PARAFLUUPe de 40% de água desmineralizada.
246
CARACTERÍSTICAS TÉCNICAS

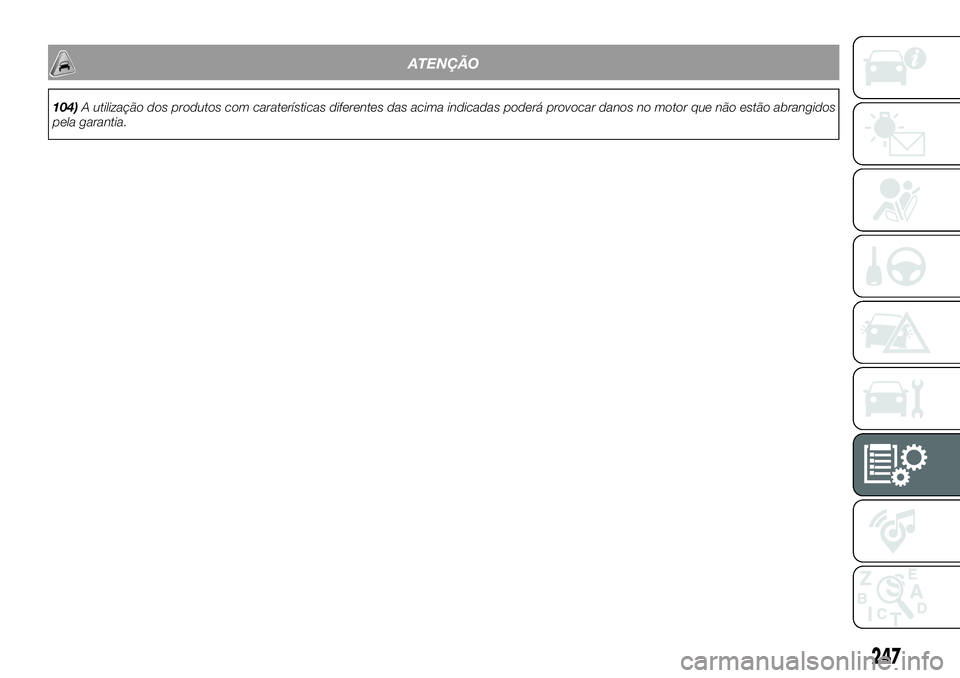

ATENÇÃO
104)A utilização dos produtos com caraterísticas diferentes das acima indicadas poderá provocar danos no motor que não estão abrangidos
pela garantia.
247

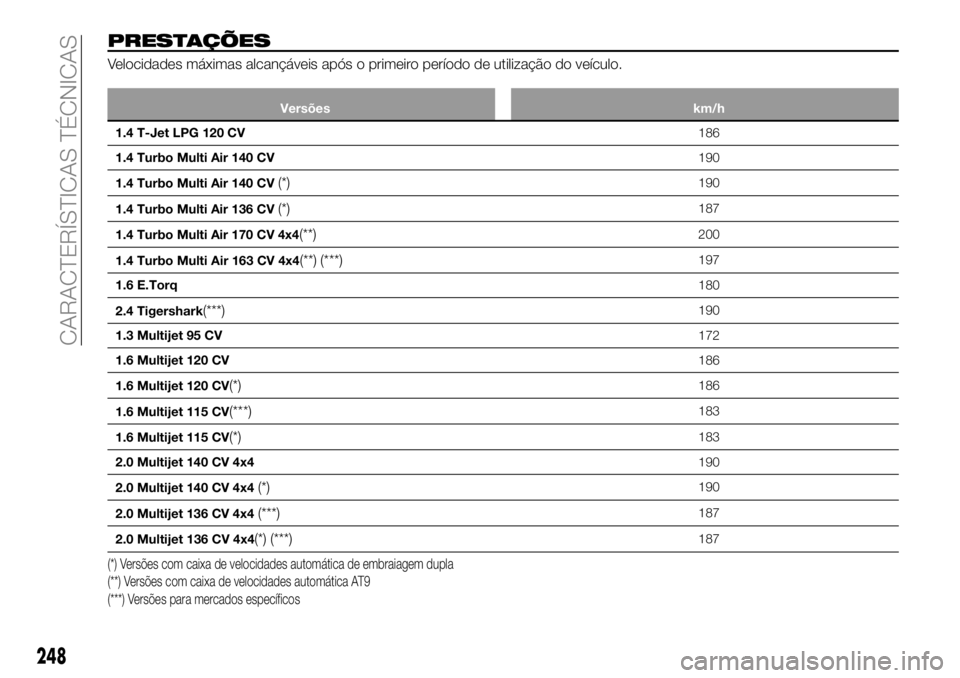

PRESTAÇÕES
Velocidades máximas alcançáveis após o primeiro período de utilização do veículo.
Versõeskm/h
1.4 T-Jet LPG 120 CV 186
1.4
Turbo Multi Air 140 CV 190
1.4 Turbo Multi Air 140 CV
(*)190
1.4 Turbo Multi Air 136 CV
(*)187
1.4 Turbo Multi Air 170 CV 4x4
(**)200
1.4 Turbo Multi Air 163 CV 4x4
(**) (***)197
1.6 E.Torq 180
2.4 Tigershark
(***)190
1.3 Multijet 95 CV 172
1.6 Multijet 120 CV 186
1.6 Multijet 120 CV
(*)186
1.6 Multijet 115 CV
(***)183
1.6 Multijet 115 CV
(*)183
2.0 Multijet 140 CV 4x4 190
2.0 Multijet 140 CV 4x4
(*)190
2.0 Multijet 136 CV 4x4
(***)187
2.0 Multijet 136 CV 4x4
(*) (***)187
(*) Versões com caixa de velocidades automática de embraiagem dupla
(**) Versões com caixa de velocidades automática AT9
(***) Versões para mercados específicos
248
