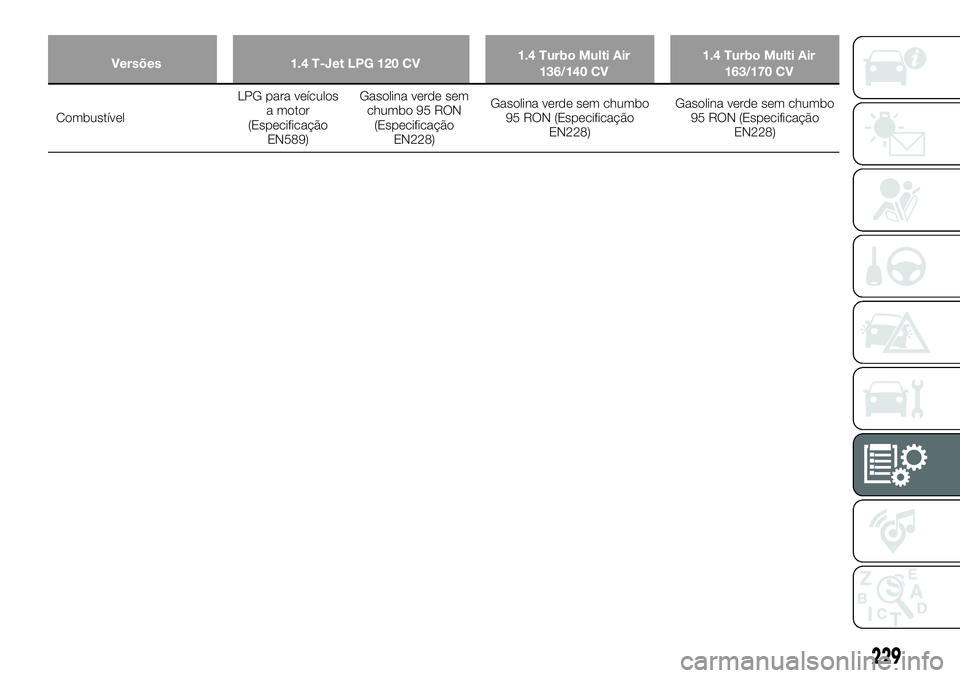

FIAT 500X 2018 Manual de Uso e Manutenção (in Portuguese)

Versões1.4 T-Jet LPG 120 CV 1.4 Turbo Multi Air
136/140 CV 1.4 Turbo Multi Air
163/170 CV
Combustível LPG
para veículos
a motor
(Especificação EN589) Gasolina verde sem
chumbo 95 RON(Especificação EN228) Gasolina verde sem chumbo
95 RON (Especificação EN228) Gasolina verde sem chumbo
95 RON (Especificação EN228)
229

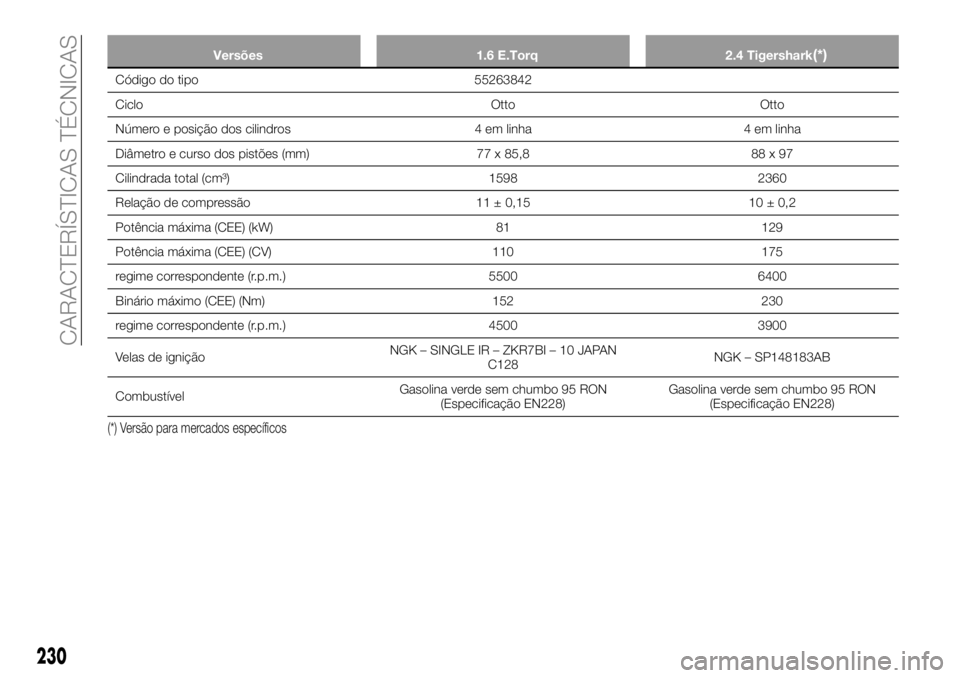

Versões1.6 E.Torq2.4 Tigershark(*)
Código do tipo 55263842
Ciclo OttoOtto
Número e posição dos cilindros 4 em linha4 em linha
Diâmetro e curso dos pistões (mm) 77 x 85,888 x 97
Cilindrada total (cm³) 15982360
Relação de compressão 11 ± 0,1510 ± 0,2
Potência máxima (CEE) (kW) 81129
Potência máxima (CEE) (CV) 110175
regime correspondente (r.p.m.) 55006400
Binário máximo (CEE) (Nm) 152230
regime correspondente (r.p.m.) 45003900
Velas de ignição NGK – SINGLE IR – ZKR7BI – 10 JAPAN
C128 NGK – SP148183AB
Combustível Gasolina verde sem chumbo 95 RON
(Especificação EN228) Gasolina verde sem chumbo 95 RON
(Especificação EN228)
(*) Versão para mercados específicos
230
CARACTERÍSTICAS TÉCNICAS

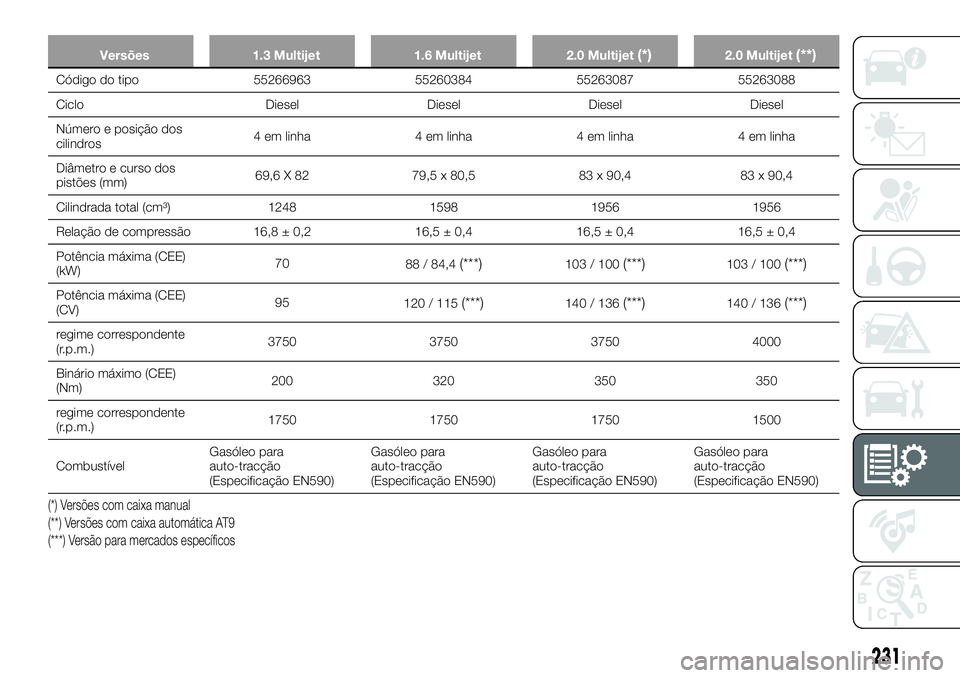

Versões1.3 Multijet 1.6 Multijet2.0 Multijet(*)2.0 Multijet(**)
Código do tipo 55266963552603845526308755263088
Ciclo DieselDieselDieselDiesel
Número e posição dos
cilindros 4 em linha
4 em linha4 em linha4 em linha
Diâmetro e curso dos
pistões (mm) 69,6 X 82
79,5 x 80,5 83 x 90,483 x 90,4
Cilindrada total (cm³) 1248159819561956
Relação de compressão 16,8 ± 0,2 16,5 ± 0,416,5 ± 0,416,5 ± 0,4
Potência máxima (CEE)
(kW) 70
88 / 84,4
(***)103 / 100(***)103 / 100(***)
Potência máxima (CEE)
(CV) 95
120 / 115(***)140 / 136(***)140 / 136(***)
regime correspondente
(r.p.m.) 3750 3750 3750 4000
Binário máximo (CEE)
(Nm) 200 320 350 350
regime correspondente
(r.p.m.) 1750 1750 1750 1500
Combustível Gasóleo para
auto-tracção
(Especificação EN590) Gasóleo para
auto-tracção
(Especificação EN590)Gasóleo para
auto-tracção
(Especificação EN590)Gasóleo para
auto-tracção
(Especificação EN590)
(*) Versões com caixa manual
(**) Versões com caixa automática AT9
(***) Versão para mercados específicos
231

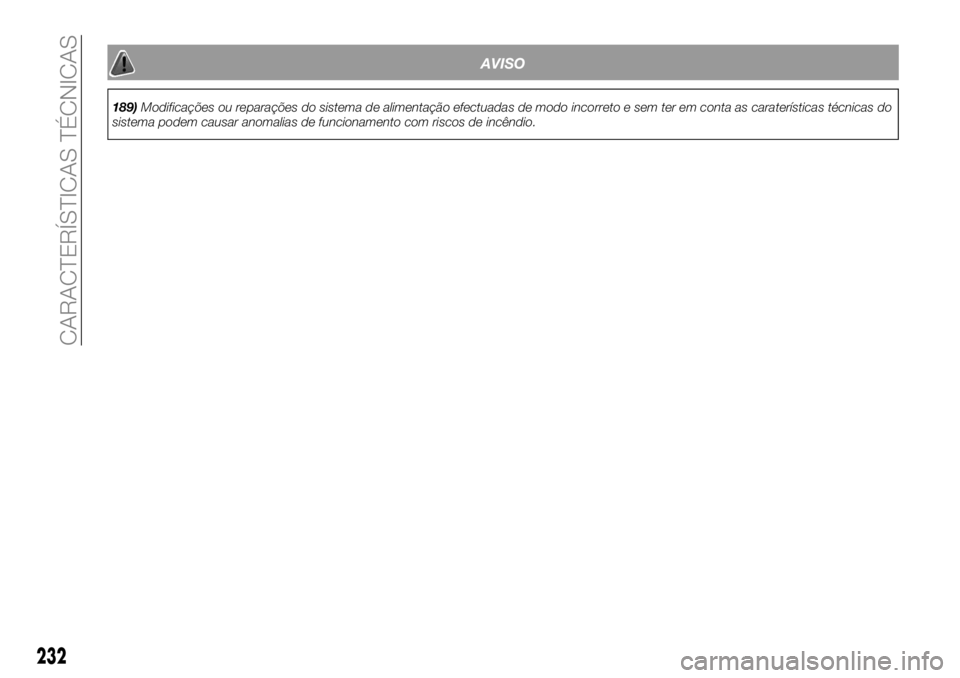

AVISO
189)Modificações ou reparações do sistema de alimentação efectuadas de modo incorreto e sem ter em conta as caraterísticas técnicas do
sistema podem causar anomalias de funcionamento com riscos de incêndio.
232
CARACTERÍSTICAS TÉCNICAS

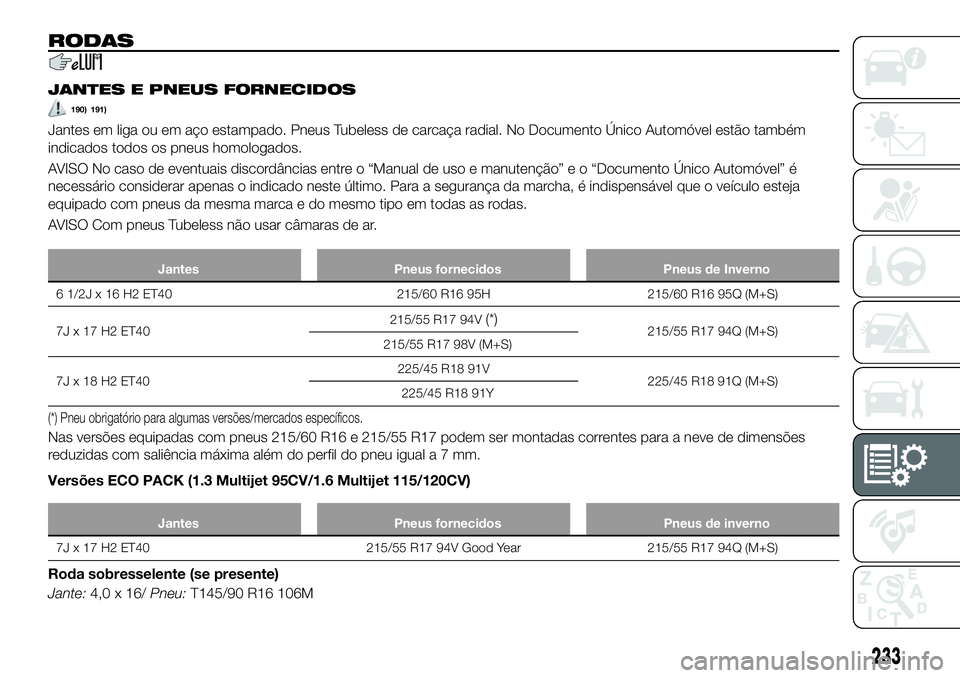

RODAS
JANTES E PNEUS FORNECIDOS
190) 191)
Jantes em liga ou em aço estampado. Pneus Tubeless de carcaça radial. No Documento Único Automóvel estão também
indicados todos os pneus homologados.
AVISO No caso de eventuais discordâncias entre o “Manual de uso e manutenção” e o “Documento Único Automóvel” é
necessário considerar apenas o indicado neste último. Para a segurança da marcha, é indispensável que o veículo esteja
equipado com pneus da mesma marca e do mesmo tipo em todas as rodas.
AVISO Com pneus Tubeless não usar câmaras de ar.
JantesPneus fornecidos Pneus de Inverno
6 1/2J x 16 H2 ET40 215/60 R16 95H215/60 R16 95Q (M+S)
7J
x 17 H2 ET40 215/55 R17 94V
(*)215/55 R17 94Q (M+S)
215/55 R17 98V (M+S)
7J x 18 H2 ET40 225/45 R18 91V
225/45 R18 91Q (M+S)
225/45 R18 91Y
(*) Pneu obrigatório para algumas versões/mercados específicos.
Nas versões equipadas com pneus 215/60 R16 e 215/55 R17 podem ser montadas correntes para a neve de dimensões
reduzidas com saliência máxima além do perfil do pneu igua la7mm.
Versões ECO PACK (1.3 Multijet 95CV/1.6 Multijet 115/120CV)
Jantes Pneus fornecidos Pneus de inverno
7J x 17 H2 ET40 215/55 R17 94V Good Year215/55 R17 94Q (M+S)
Roda sobresselente (se presente)
Jante:4,0 x 16/ Pneu:T145/90 R16 106M
233

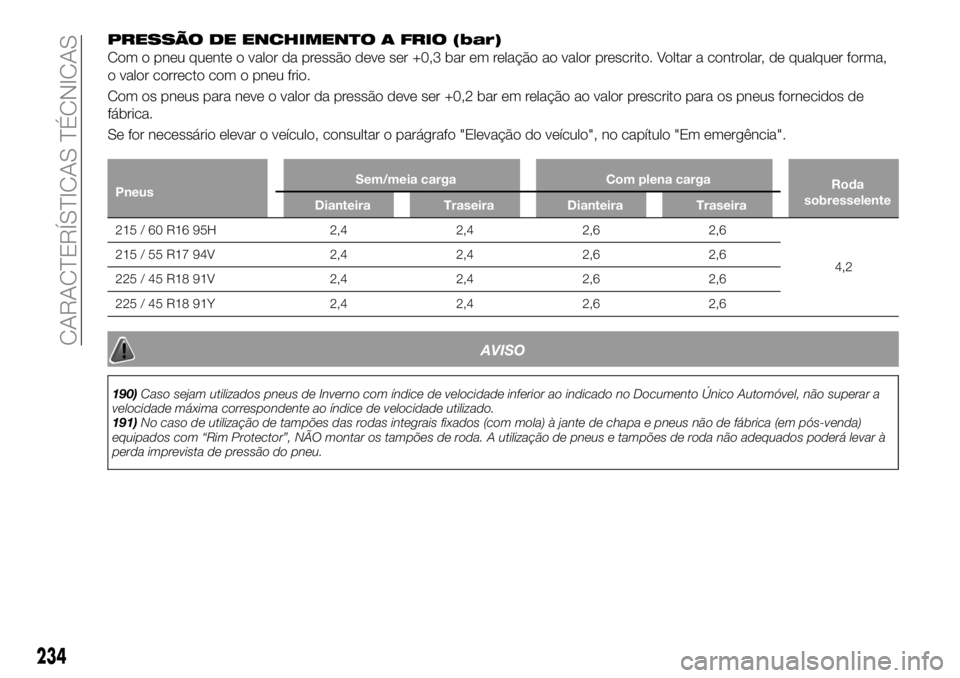

PRESSÃO DE ENCHIMENTO A FRIO (bar)
Com o pneu quente o valor da pressão deve ser +0,3 bar em relação ao valor prescrito. Voltar a controlar, de qualquer forma,
o valor correcto com o pneu frio.
Com os pneus para neve o valor da pressão deve ser +0,2 bar em relação ao valor prescrito para os pneus fornecidos de
fábrica.
Se for necessário elevar o veículo, consultar o parágrafo "Elevação do veículo", no capítulo "Em emergência".
PneusSem/meia carga Com plena carga
Roda
sobresselente
Dianteira Traseira Dianteira Traseira
215 / 60 R16 95H 2,42,42,62,6
4,2
215

/ 55 R17 94V 2,42,42,62,6
225 / 45 R18 91V 2,42,42,62,6
225 / 45 R18 91Y 2,42,42,62,6
AVISO
190)Caso sejam utilizados pneus de Inverno com índice de velocidade inferior ao indicado no Documento Único Automóvel, não superar a
velocidade máxima correspondente ao índice de velocidade utilizado.
191) No caso de utilização de tampões das rodas integrais fixados (com mola) à jante de chapa e pneus não de fábrica (em pós-venda)
equipados com “Rim Protector”, NÃO montar os tampões de roda. A utilização de pneus e tampões de roda não adequados poderá levar à
perda imprevista de pressão do pneu.
234
CARACTERÍSTICAS TÉCNICAS

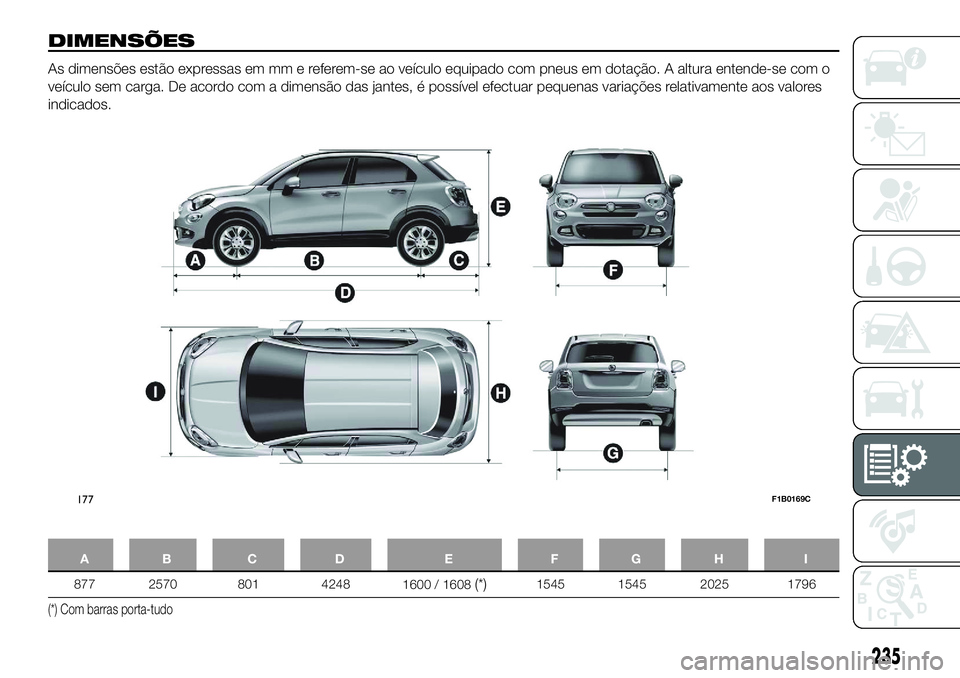

DIMENSÕES
As dimensões estão expressas em mm e referem-se ao veículo equipado com pneus em dotação. A altura entende-se com o
veículo sem carga. De acordo com a dimensão das jantes, é possível efectuar pequenas variações relativamente aos valores
indicados.
AB C D E FGH I
877 2570 801 4248 1600
/ 1608(*)1545 1545 2025 1796
(*) Com barras porta-tudo
177F1B0169C
235

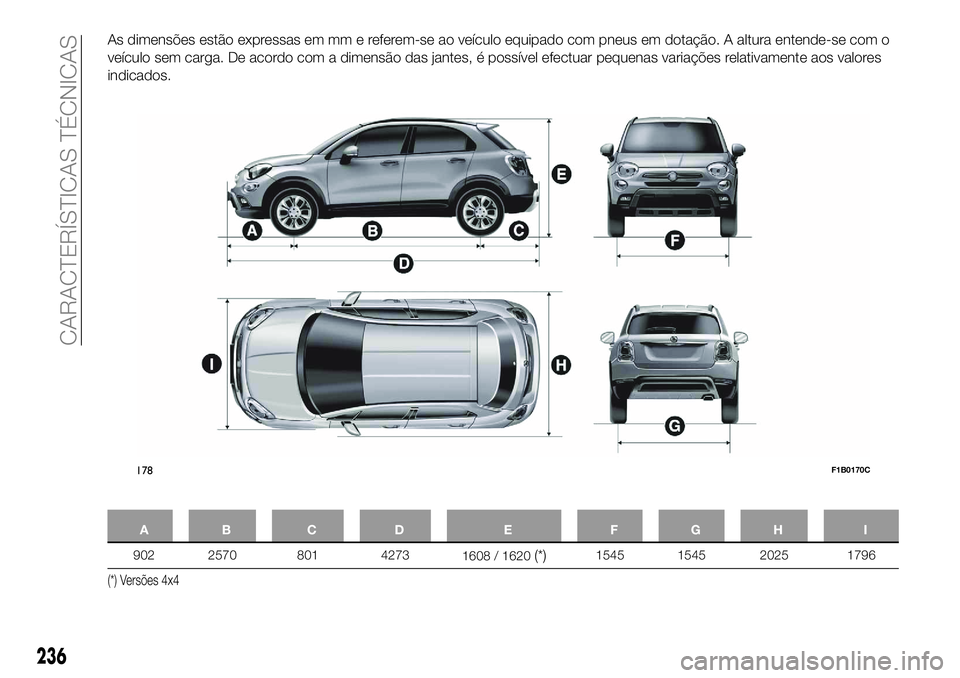

As dimensões estão expressas em mm e referem-se ao veículo equipado com pneus em dotação. A altura entende-se com o
veículo sem carga. De acordo com a dimensão das jantes, é possível efectuar pequenas variações relativamente aos valores
indicados.
AB C D E FGH I
902 2570 801 4273 1608
/ 1620(*)1545 1545 2025 1796
(*) Versões 4x4
178F1B0170C
236
CARACTERÍSTICAS TÉCNICAS

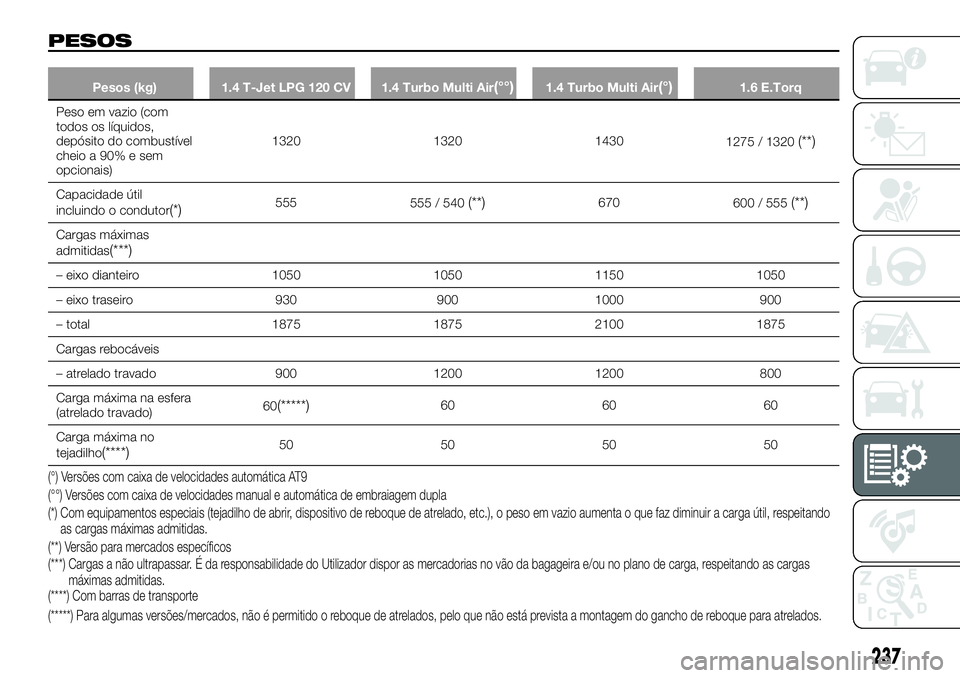

PESOS
Pesos (kg)1.4 T-Jet LPG 120 CV 1.4 Turbo Multi Air(°°)1.4 Turbo Multi Air(°)1.6 E.Torq
Peso em vazio (com
todos
os líquidos,
depósito do combustível
cheio a 90% e sem
opcionais) 1320
13201430
1275 / 1320
(**)
Capacidade útil
incluindo o condutor(*)555 555 / 540(**)670600 / 555(**)
Cargas máximas
admitidas(***)
– eixo dianteiro 1050105011501050
– eixo traseiro 9309001000 900
– total 1875187521001875
Cargas rebocáveis
– atrelado travado 9001200 1200 800
Carga máxima na esfera
(atrelado travado) 60
(*****)60
6060
Carga máxima no
tejadilho
(****)50 505050
(°°) Versões com caixa de velocidades manual e automática de embraiagem dupla (°) Versões com caixa de velocidades automática AT9
(**) Versão para mercados específicos (*) Com equipamentos especiais (tejadilho de abrir, dispositivo de reboque de atrelado, etc.), o peso em vazio aumenta o que faz diminuir a carga útil, respeitando
as cargas máximas admitidas.
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas máximas admitidas.
(*****) Para algumas versões/mercados, não é permitido o reboque de atrelados, pelo que não está prevista a montagem do gancho de reboque para atrelados. (****) Com barras de transporte
237

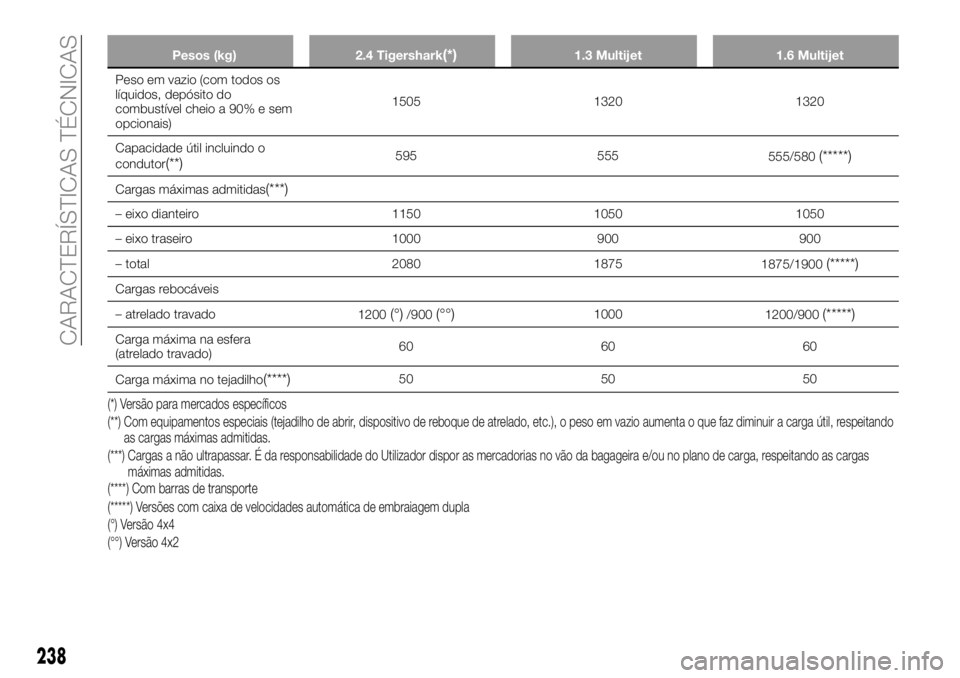

Pesos (kg)2.4 Tigershark(*)1.3 Multijet 1.6 Multijet
Peso em vazio (com todos os
líquidos,
depósito do
combustível cheio a 90% e sem
opcionais) 1505 1320 1320
Capacidade útil incluindo o
condutor
(**)595 555
555/580(*****)
Cargas máximas admitidas(***)
– eixo dianteiro 115010501050
– eixo traseiro 1000900900
– total 20801875
1875/1900
(*****)
Cargas rebocáveis
– atrelado travado 1200
(°)/900(°°)10001200/900(*****)
Carga máxima na esfera
(atrelado travado) 60 60 60
Carga máxima no tejadilho
(****)50 5050
(*) Versão para mercados específicos
(**) Com equipamentos especiais (tejadilho de abrir, dispositivo de reboque de atrelado, etc.), o peso em vazio aumenta o que faz diminuir a carga útil, respeitando
as cargas máximas admitidas.
(*****) Versões com caixa de velocidades automática de embraiagem dupla (***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas máximas admitidas.
(°) Versão 4x4
(°°) Versão 4x2 (****) Com barras de transporte
238
