FIAT 500X 2018 Manual de Uso e Manutenção (in Portuguese)

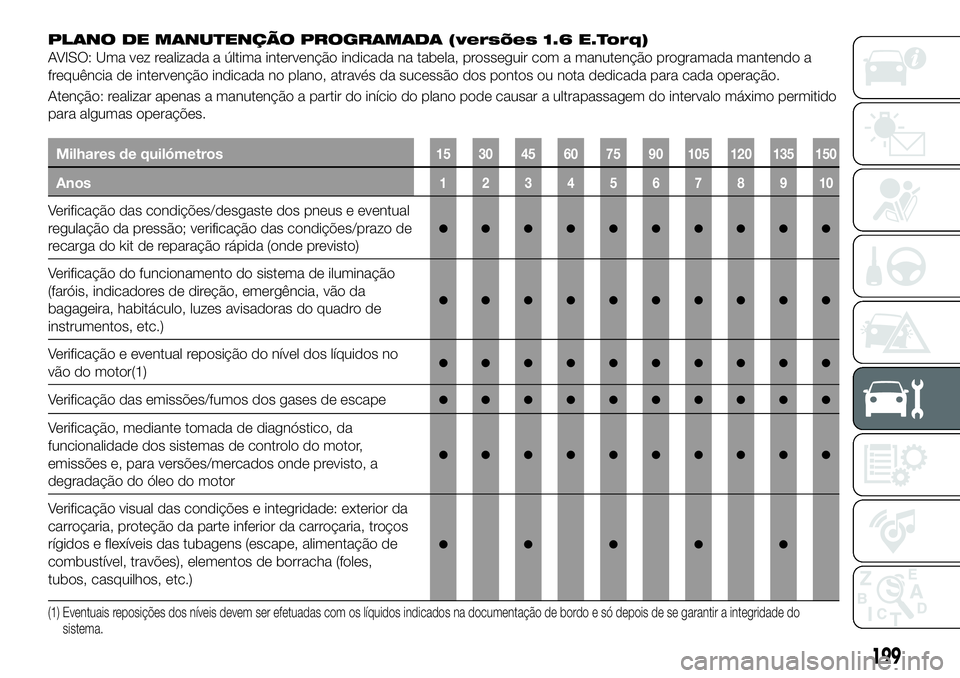

PLANO DE MANUTENÇÃO PROGRAMADA (versões 1.6 E.Torq)
AVISO: Uma vez realizada a última intervenção indicada na tabela, prosseguir com a manutenção programada mantendo a
frequência de intervenção indicada no plano, através da sucessão dos pontos ou nota dedicada para cada operação.
Atenção: realizar apenas a manutenção a partir do início do plano pode causar a ultrapassagem do intervalo máximo permitido
para algumas operações.
Milhares de quilómetros15 30 45 60 75 90 105 120 135 150
Anos12345678910
Verificação das condições/desgaste dos pneus e eventual
regulação da pressão; verificação das condições/prazo de
recarga do kit de reparação rápida (onde previsto)
●●●●●●●●●●
Verificação do funcionamento do sistema de iluminação
(faróis, indicadores de direção, emergência, vão da
bagageira, habitáculo, luzes avisadoras do quadro de
instrumentos, etc.)
●●●●●●●●●●
Verificação e eventual reposição do nível dos líquidos no
vão do motor(1)●●●●●●●●●●
Verificação das emissões/fumos dos gases de escape●●●●●●●●●●
Verificação, mediante tomada de diagnóstico, da
funcionalidade dos sistemas de controlo do motor,
emissões e, para versões/mercados onde previsto, a
degradação do óleo do motor
●●●●●●●●●●
Verificação visual das condições e integridade: exterior da
carroçaria, proteção da parte inferior da carroçaria, troços
rígidos e flexíveis das tubagens (escape, alimentação de
combustível, travões), elementos de borracha (foles,
tubos, casquilhos, etc.)
●●●●●
(1) Eventuais reposições dos níveis devem ser efetuadas com os líquidos indicados na documentação de bordo e só depois de se garantir a integridade dosistema.
199

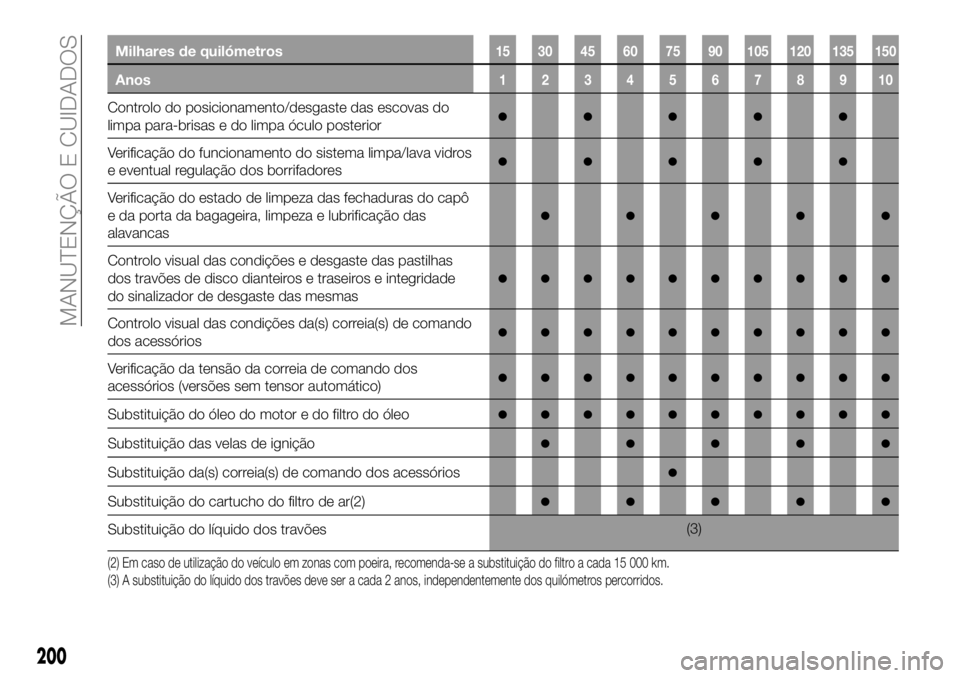

Milhares de quilómetros15 30 45 60 75 90 105 120 135 150
Anos12345678910
Controlo do posicionamento/desgaste das escovas do
limpa para-brisas e do limpa óculo posterior●●●●●
Verificação do funcionamento do sistema limpa/lava vidros
e eventual regulação dos borrifadores●●●●●
Verificação do estado de limpeza das fechaduras do capô
e da porta da bagageira, limpeza e lubrificação das
alavancas
●●●●●
Controlo visual das condições e desgaste das pastilhas
dos travões de disco dianteiros e traseiros e integridade
do sinalizador de desgaste das mesmas
●●●●●●●●●●
Controlo visual das condições da(s) correia(s) de comando
dos acessórios●●●●●●●●●●
Verificação da tensão da correia de comando dos
acessórios (versões sem tensor automático)●●●●●●●●●●
Substituição do óleo do motor e do filtro do óleo●●●●●●●●●●
Substituição das velas de ignição●●●●●
Substituição da(s) correia(s) de comando dos acessórios●
Substituição do cartucho do filtro de ar(2)●●●●●
Substituição do líquido dos travões(3)
(2) Em caso de utilização do veículo em zonas com poeira, recomenda-se a substituição do filtro a cada 15 000 km.
(3) A substituição do líquido dos travões deve ser a cada 2 anos, independentemente dos quilómetros percorridos.
200
MANUTENÇÃO E CUIDADOS

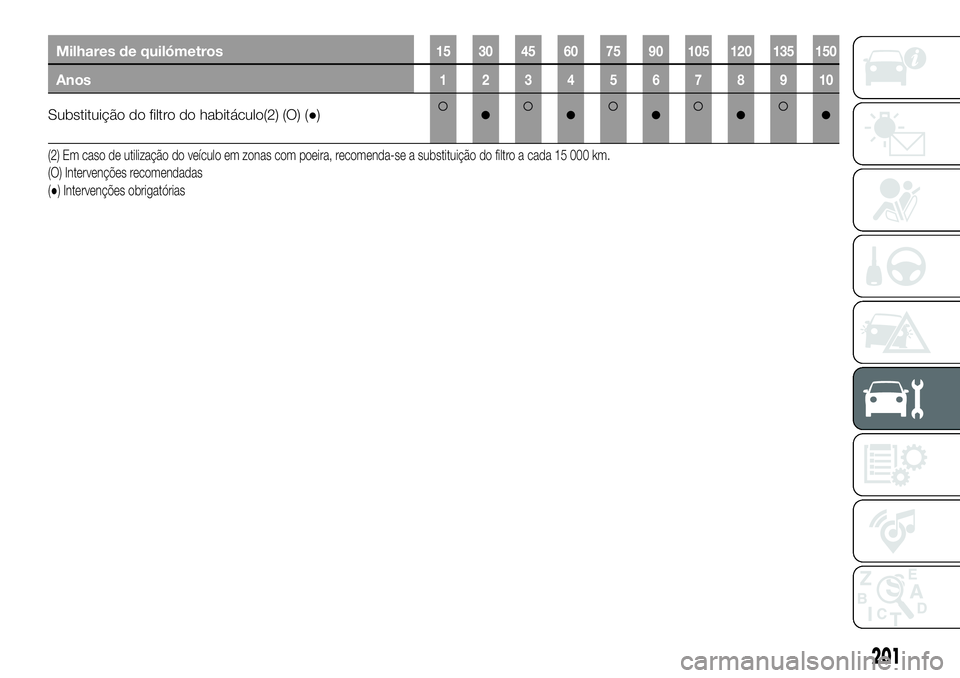

Milhares de quilómetros15 30 45 60 75 90 105 120 135 150
Anos12345678910
Substituição do filtro do habitáculo(2) (O) (●)●●●●●
(2) Em caso de utilização do veículo em zonas com poeira, recomenda-se a substituição do filtro a cada 15 000 km.
(O) Intervenções recomendadas
(●) Intervenções obrigatórias
201

PLANO DE MANUTENÇÃO PROGRAMADA (versões Diesel)
AVISO: Uma vez realizada a última intervenção indicada na tabela, prosseguir com a manutenção programada mantendo a
frequência de intervenção indicada no plano, através da sucessão dos pontos ou nota dedicada para cada operação.
Atenção: realizar apenas a manutenção a partir do início do plano pode causar a ultrapassagem do intervalo máximo permitido
para algumas operações.
Milhares de quilómetros20 40 60 80 100 120 140 160 180 200
Anos12345678910
Verificação das condições/desgaste dos pneus e eventual
regulação da pressão; verificação das condições/prazo de
recarga do kit de reparação rápida (onde previsto)
●●●●●●●●●●
Verificação do funcionamento do sistema de iluminação
(faróis, indicadores de direção, emergência, vão da
bagageira, habitáculo, luzes avisadoras do quadro de
instrumentos, etc.)
●●●●●●●●●●
Verificação e eventual reposição do nível dos líquidos no
vão do motor(1)●●●●●●●●●●
Verificação das emissões/fumos dos gases de escape●●●●●●●●●●
Verificação, através da tomada de diagnóstico, do
funcionamento dos sistemas de alimentação/verificação
do motor, emissões e, para versões/mercados onde
previsto, a degradação do óleo do motor
●●●●●●●●●●
(1) Eventuais reposições dos níveis devem ser efetuadas com os líquidos indicados na documentação de bordo e só depois de se garantir a integridade dosistema.
202
MANUTENÇÃO E CUIDADOS

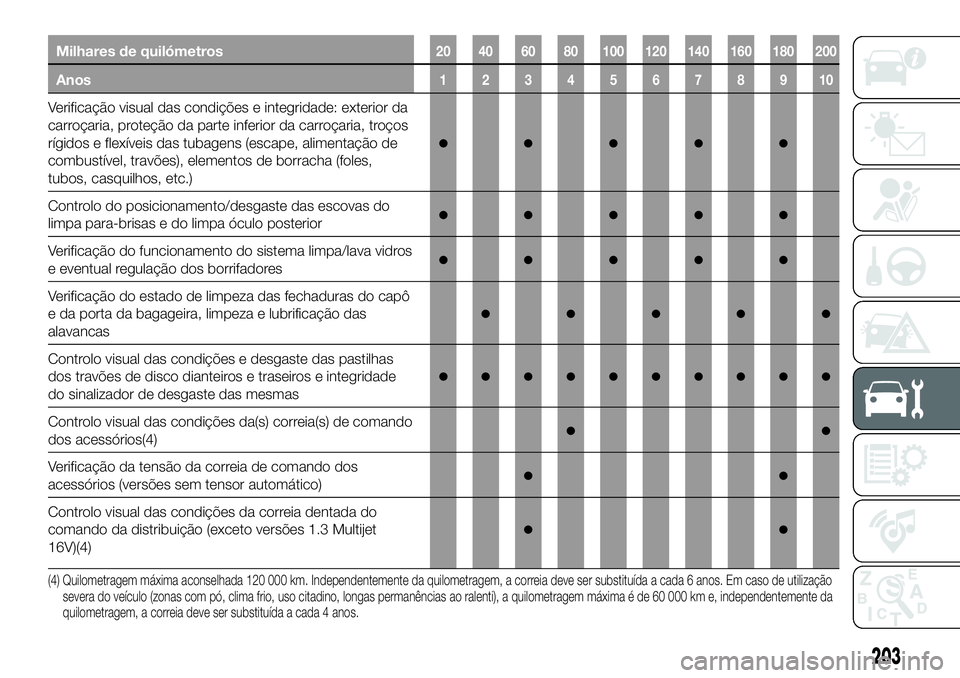

Milhares de quilómetros20 40 60 80 100 120 140 160 180 200
Anos12345678910
Verificação visual das condições e integridade: exterior da
carroçaria, proteção da parte inferior da carroçaria, troços
rígidos e flexíveis das tubagens (escape, alimentação de
combustível, travões), elementos de borracha (foles,
tubos, casquilhos, etc.)
●●●●●
Controlo do posicionamento/desgaste das escovas do
limpa para-brisas e do limpa óculo posterior●●●●●
Verificação do funcionamento do sistema limpa/lava vidros
e eventual regulação dos borrifadores●●●●●
Verificação do estado de limpeza das fechaduras do capô
e da porta da bagageira, limpeza e lubrificação das
alavancas
●●●●●
Controlo visual das condições e desgaste das pastilhas
dos travões de disco dianteiros e traseiros e integridade
do sinalizador de desgaste das mesmas
●●●●●●●●●●
Controlo visual das condições da(s) correia(s) de comando
dos acessórios(4)●●
Verificação da tensão da correia de comando dos
acessórios (versões sem tensor automático)●●
Controlo visual das condições da correia dentada do
comando da distribuição (exceto versões 1.3 Multijet
16V)(4)
●●
(4) Quilometragem máxima aconselhada 120 000 km. Independentemente da quilometragem, a correia deve ser substituída a cada 6 anos. Em caso de utilizaçãosevera do veículo (zonas com pó, clima frio, uso citadino, longas permanências ao ralenti), a quilometragem máxima é de 60 000 km e, independentemente da
quilometragem, a correia deve ser substituída a cada 4 anos.
203

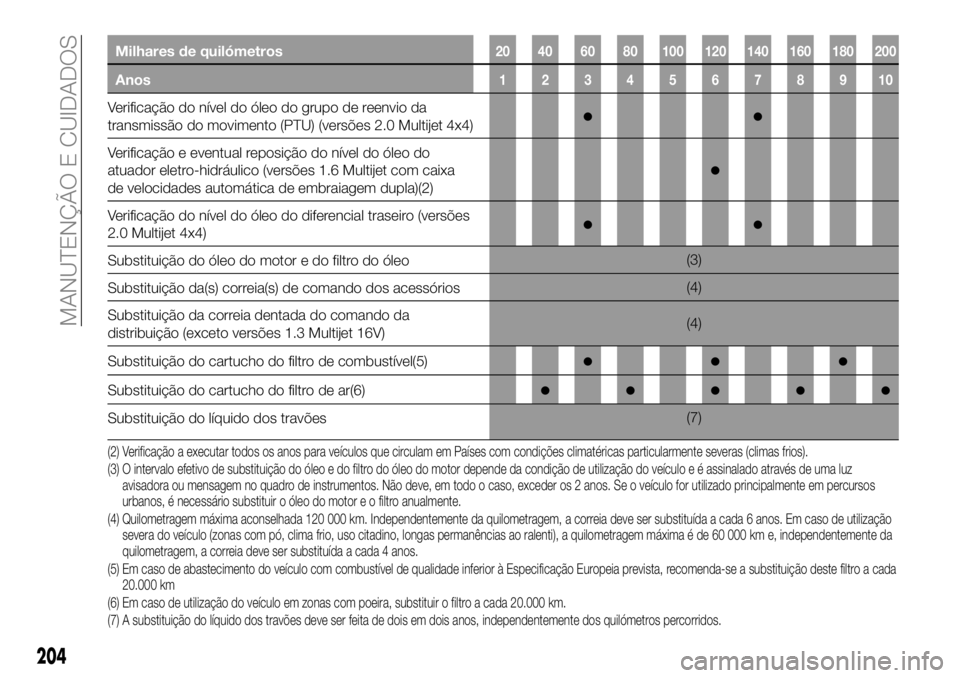

Milhares de quilómetros20 40 60 80 100 120 140 160 180 200
Anos12345678910
Verificação do nível do óleo do grupo de reenvio da
transmissão do movimento (PTU) (versões 2.0 Multijet 4x4)●●
Verificação e eventual reposição do nível do óleo do
atuador eletro-hidráulico (versões 1.6 Multijet com caixa
de velocidades automática de embraiagem dupla)(2)
●
Verificação do nível do óleo do diferencial traseiro (versões
2.0 Multijet 4x4)●●
Substituição do óleo do motor e do filtro do óleo(3)
Substituição da(s) correia(s) de comando dos acessórios (4)
Substituição da correia dentada do comando da
distribuição (exceto versões 1.3 Multijet 16V) (4)
Substituição do cartucho do filtro de combustível(5)
●●●
Substituição do cartucho do filtro de ar(6)●●●●●
Substituição do líquido dos travões (7)
(2) Verificação a executar todos os anos para veículos que circulam em Países com condições climatéricas particularmente severas (climas frios).
(3) O intervalo efetivo de substituição do óleo e do filtro do óleo do motor depende da condição de utilização do veículo e é assinalado através de uma luz
avisadora ou mensagem no quadro de instrumentos. Não deve, em todo o caso, exceder os 2 anos. Se o veículo for utilizado principalmente em percursos
urbanos, é necessário substituir o óleo do motor e o filtro anualmente.
(4) Quilometragem máxima aconselhada 120 000 km. Independentemente da quilometragem, a correia deve ser substituída a cada 6 anos. Em caso de utilização severa do veículo (zonas com pó, clima frio, uso citadino, longas permanências ao ralenti), a quilometragem máxima é de 60 000 km e, independentemente da
quilometragem, a correia deve ser substituída a cada 4 anos.
(5) Em caso de abastecimento do veículo com combustível de qualidade inferior à Especificação Europeia prevista, recomenda-se a substituição deste filtro a cada 20.000 km
(6) Em caso de utilização do veículo em zonas com poeira, substituir o filtro a cada 20.000 km.
(7) A substituição do líquido dos travões deve ser feita de dois em dois anos, independentemente dos quilómetros percorridos.
204
MANUTENÇÃO E CUIDADOS

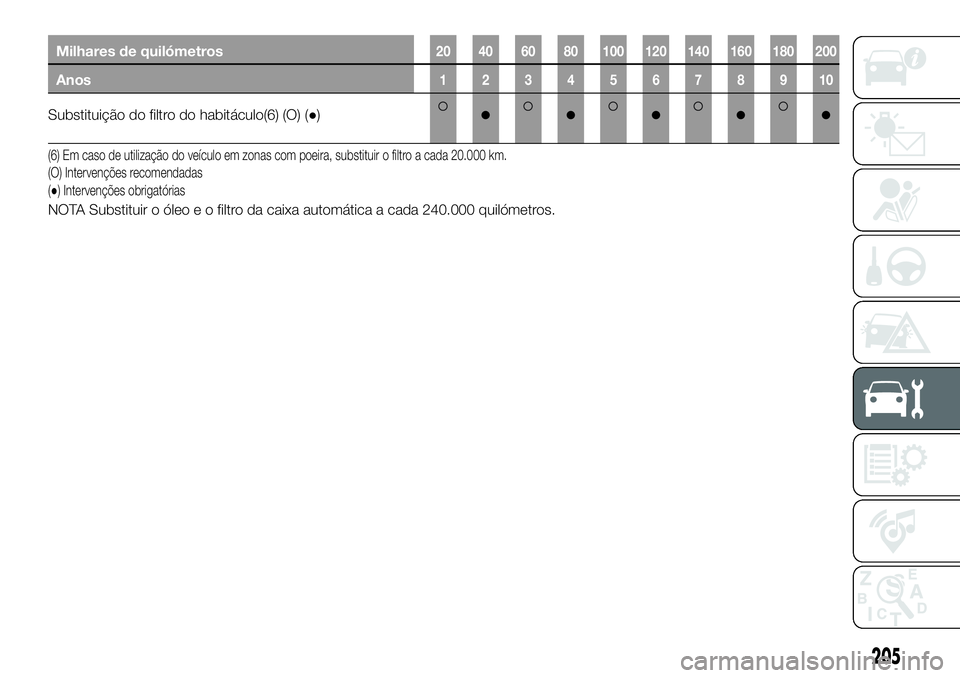

Milhares de quilómetros20 40 60 80 100 120 140 160 180 200
Anos12345678910
Substituição do filtro do habitáculo(6) (O) (●)●●●●●
(6) Em caso de utilização do veículo em zonas com poeira, substituir o filtro a cada 20.000 km.
(O) Intervenções recomendadas
(●) Intervenções obrigatórias
NOTA Substituir o óleo e o filtro da caixa automática a cada 240.000 quilómetros.
205

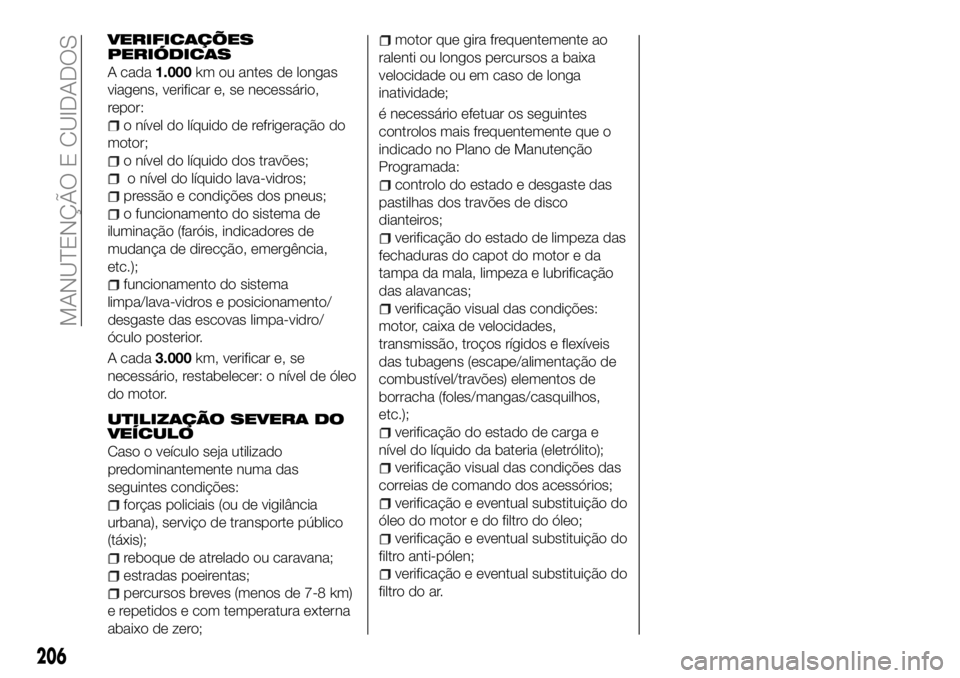

VERIFICAÇÕES
PERIÓDICAS
A cada1.000km ou antes de longas
viagens, verificar e, se necessário,
repor:
o nível do líquido de refrigeração do
motor;
o nível do líquido dos travões;
o nível do líquido lava-vidros;
pressão e condições dos pneus;
o funcionamento do sistema de
iluminação (faróis, indicadores de
mudança de direcção, emergência,
etc.);
funcionamento do sistema
limpa/lava-vidros e posicionamento/
desgaste das escovas limpa-vidro/
óculo posterior.
A cada 3.000km, verificar e, se
necessário, restabelecer: o nível de óleo
do motor.
UTILIZAÇÃO SEVERA DO
VEÍCULO
Caso o veículo seja utilizado
predominantemente numa das
seguintes condições:
forças policiais (ou de vigilância
urbana), serviço de transporte público
(táxis);
reboque de atrelado ou caravana;
estradas poeirentas;
percursos breves (menos de 7-8 km)
e repetidos e com temperatura externa
abaixo de zero;
motor que gira frequentemente ao
ralenti ou longos percursos a baixa
velocidade ou em caso de longa
inatividade;
é necessário efetuar os seguintes
controlos mais frequentemente que o
indicado no Plano de Manutenção
Programada:
controlo do estado e desgaste das
pastilhas dos travões de disco
dianteiros;
verificação do estado de limpeza das
fechaduras do capot do motor e da
tampa da mala, limpeza e lubrificação
das alavancas;
verificação visual das condições:
motor, caixa de velocidades,
transmissão, troços rígidos e flexíveis
das tubagens (escape/alimentação de
combustível/travões) elementos de
borracha (foles/mangas/casquilhos,
etc.);
verificação do estado de carga e
nível do líquido da bateria (eletrólito);
verificação visual das condições das
correias de comando dos acessórios;
verificação e eventual substituição do
óleo do motor e do filtro do óleo;
verificação e eventual substituição do
filtro anti-pólen;
verificação e eventual substituição do
filtro do ar.
206
MANUTENÇÃO E CUIDADOS

COMPARTIMENTO DO MOTOR
VERIFICAÇÃO DOS NÍVEIS
166) 167)
85)

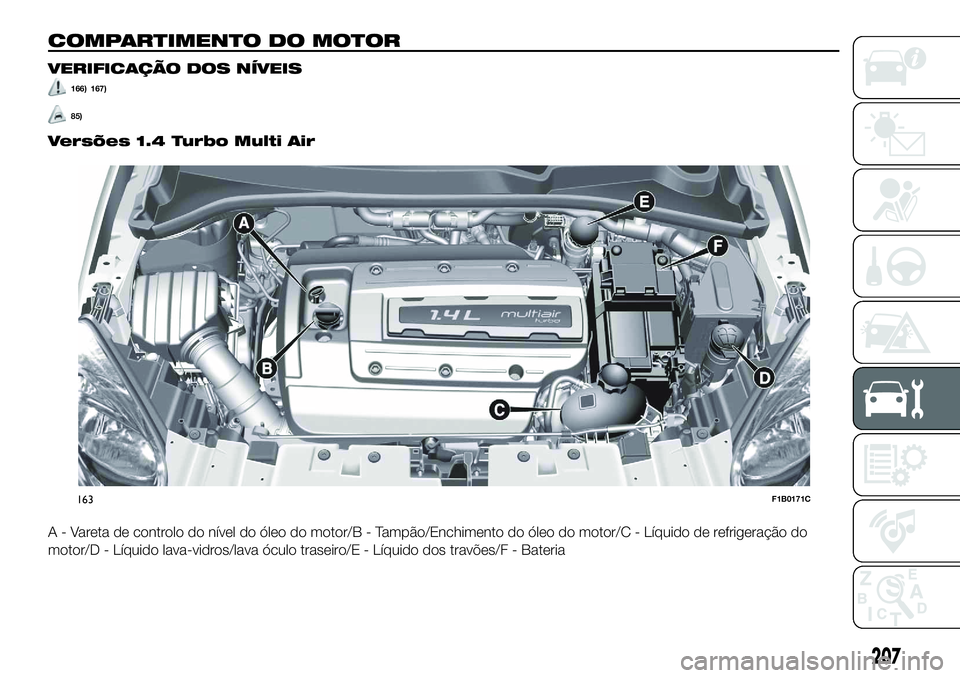

Versões 1.4 Turbo Multi Air
A - Vareta de controlo do nível do óleo do motor/B - Tampão/Enchimento do óleo do motor/C - Líquido de refrigeração do
motor/D - Líquido lava-vidros/lava óculo traseiro/E - Líquido dos travões/F - Bateria
163F1B0171C
207

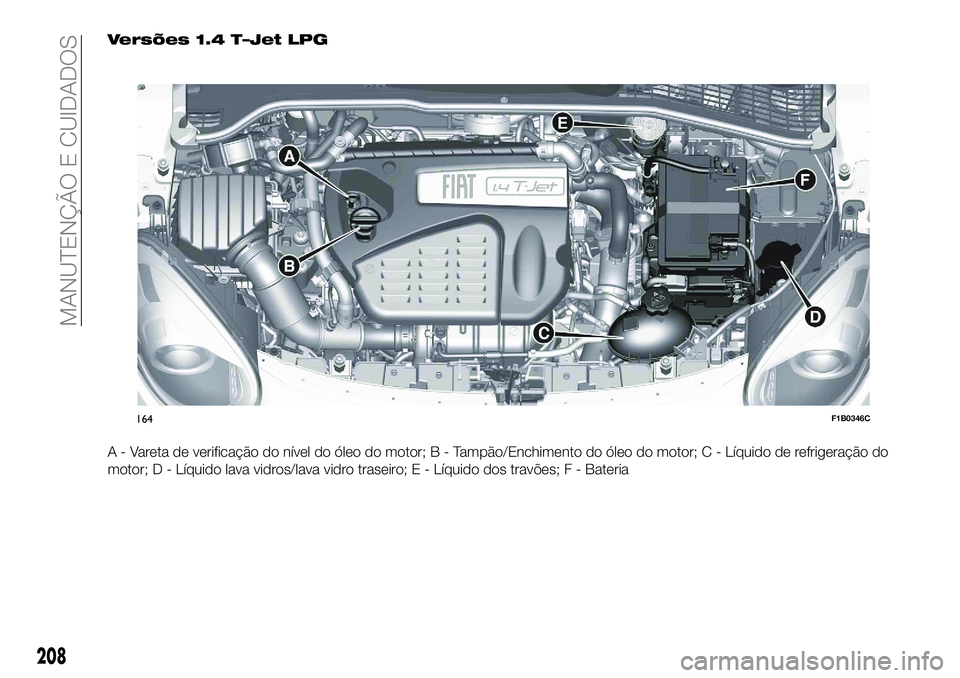

Versões 1.4 T–Jet LPG
A - Vareta de verificação do nível do óleo do motor;B-Tampão/Enchimento do óleo do motor; C - Líquido de refrigeração do
motor; D - Líquido lava vidros/lava vidro traseiro; E - Líquido dos travões; F - Bateria
164F1B0346C
208
