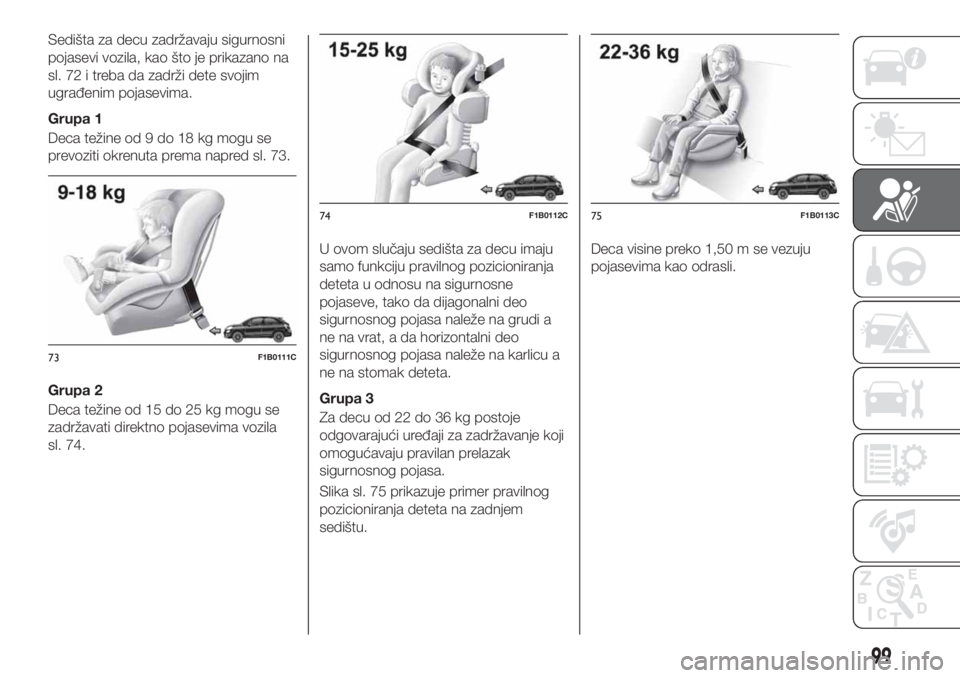

Sedišta za decu zadržavaju sigurnosni
pojasevi vozila, kao što je prikazano na
sl. 72 i treba da zadrži dete svojim
ugrađenim pojasevima.
Grupa 1
Deca težine od 9 do 18 kg mogu se
prevoziti okrenuta prema napred sl. 73.
Grupa 2
Deca težine od 15 do 25 kg mogu se
zadržavati direktno pojasevima vozila
sl. 74.U ovom slučaju sedišta za decu imaju
samo funkciju pravilnog pozicioniranja
deteta u odnosu na sigurnosne
pojaseve, tako da dijagonalni deo
sigurnosnog pojasa naleže na grudi a
ne na vrat, a da horizontalni deo
sigurnosnog pojasa naleže na karlicu a
ne na stomak deteta.
Grupa 3
Za decu od 22 do 36 kg postoje
odgovarajući uređaji za zadržavanje koji
omogućavaju pravilan prelazak
sigurnosnog pojasa.
Slika sl. 75 prikazuje primer pravilnog
pozicioniranja deteta na zadnjem
sedištu.Deca visine preko 1,50 m se vezuju
pojasevima kao odrasli.
73F1B0111C
74F1B0112C75F1B0113C
99

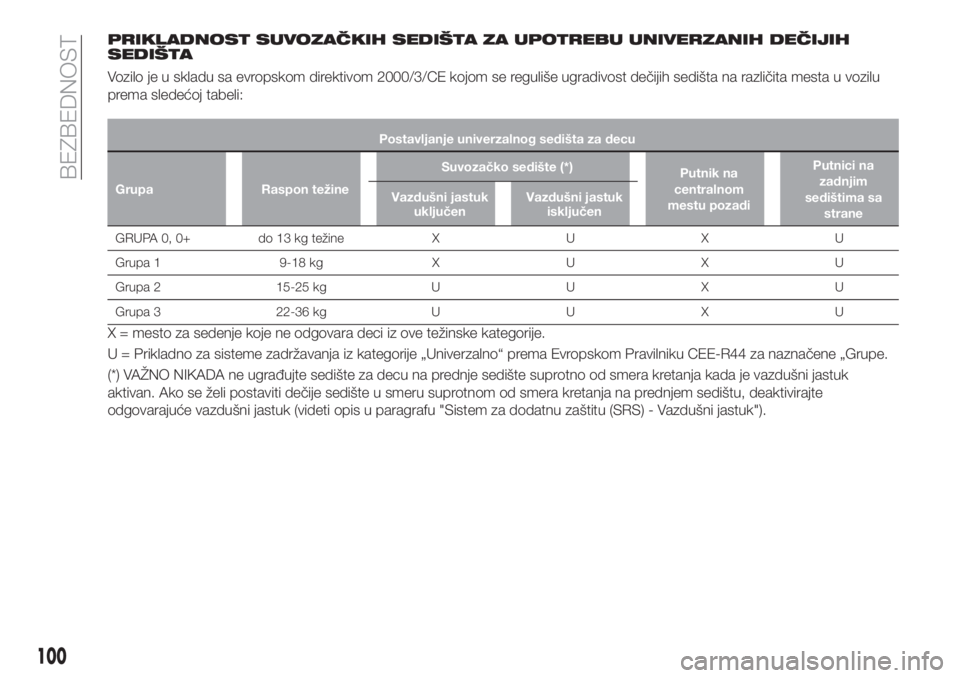

PRIKLADNOST SUVOZAČKIH SEDIŠTA ZA UPOTREBU UNIVERZANIH DEČIJIH
SEDIŠTA
Vozilo je u skladu sa evropskom direktivom 2000/3/CE kojom se reguliše ugradivost dečijih sedišta na različita mesta u vozilu
prema sledećoj tabeli:
Postavljanje univerzalnog sedišta za decu
Grupa Raspon težineSuvozačko sedište (*)
Putnik na
centralnom
mestu pozadiPutnici na
zadnjim
sedištima sa
strane Vazdušni jastuk
uključenVazdušni jastuk
isključen
GRUPA 0, 0+ do 13 kg težine X U X U
Grupa 1 9-18 kg X U X U
Grupa 2 15-25 kg U U X U
Grupa 3 22-36 kg U U X U
X = mesto za sedenje koje ne odgovara deci iz ove težinske kategorije.
U = Prikladno za sisteme zadržavanja iz kategorije „Univerzalno“ prema Evropskom Pravilniku CEE-R44 za naznačene „Grupe.
(*) VAŽNO NIKADA ne ugrađujte sedište za decu na prednje sedište suprotno od smera kretanja kada je vazdušni jastuk
aktivan. Ako se želi postaviti dečije sedište u smeru suprotnom od smera kretanja na prednjem sedištu, deaktivirajte
odgovarajuće vazdušni jastuk (videti opis u paragrafu "Sistem za dodatnu zaštitu (SRS) - Vazdušni jastuk").
100
BEZBEDNOST

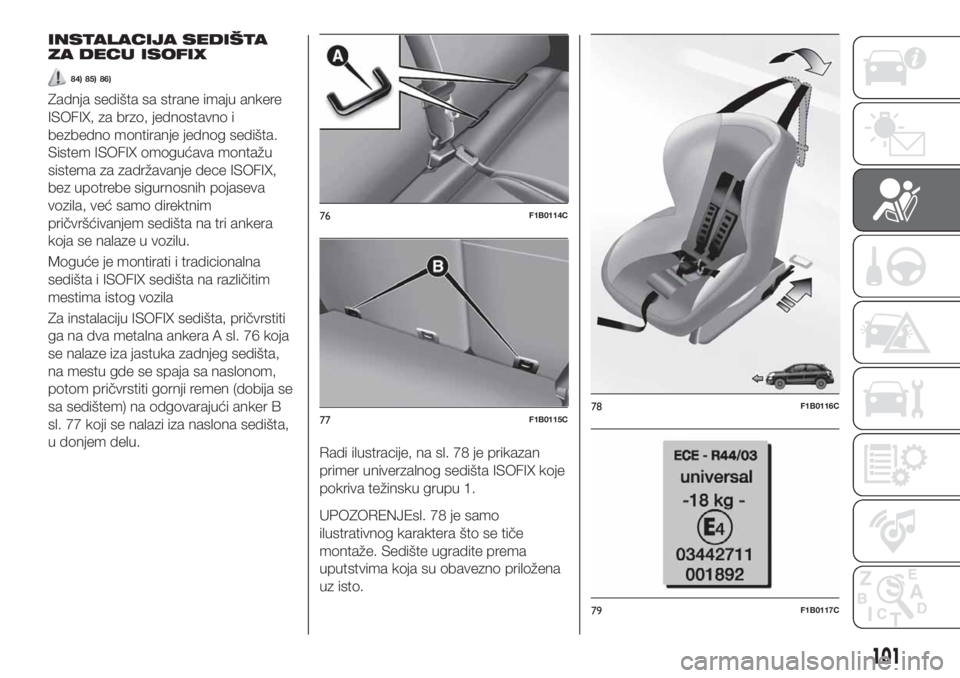

INSTALACIJA SEDIŠTA
ZA DECU ISOFIX
84) 85) 86)
Zadnja sedišta sa strane imaju ankere
ISOFIX, za brzo, jednostavno i
bezbedno montiranje jednog sedišta.
Sistem ISOFIX omogućava montažu
sistema za zadržavanje dece ISOFIX,
bez upotrebe sigurnosnih pojaseva
vozila, već samo direktnim
pričvršćivanjem sedišta na tri ankera
koja se nalaze u vozilu.
Moguće je montirati i tradicionalna
sedišta i ISOFIX sedišta na različitim
mestima istog vozila
Za instalaciju ISOFIX sedišta, pričvrstiti
ga na dva metalna ankera A sl. 76 koja
se nalaze iza jastuka zadnjeg sedišta,
na mestu gde se spaja sa naslonom,
potom pričvrstiti gornji remen (dobija se
sa sedištem) na odgovarajući anker B
sl. 77 koji se nalazi iza naslona sedišta,
u donjem delu.
Radi ilustracije, na sl. 78 je prikazan
primer univerzalnog sedišta ISOFIX koje
pokriva težinsku grupu 1.
UPOZORENJEsl. 78 je samo
ilustrativnog karaktera što se tiče
montaže. Sedište ugradite prema
uputstvima koja su obavezno priložena
uz isto.
76F1B0114C
77F1B0115C78F1B0116C
79F1B0117C
101

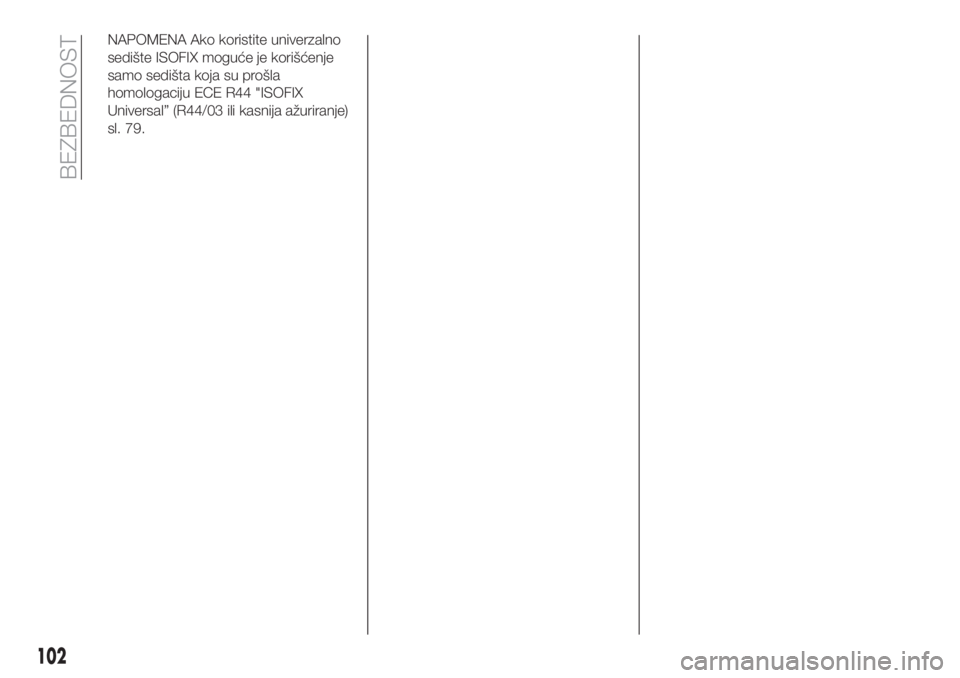

NAPOMENA Ako koristite univerzalno
sedište ISOFIX moguće je korišćenje
samo sedišta koja su prošla
homologaciju ECE R44 "ISOFIX
Universal” (R44/03 ili kasnija ažuriranje)
sl. 79.
102
BEZBEDNOST

PRIKLADNOST PUTNIČKIH SEDIŠTA ZA UPOTREBU SEDIŠTA ZA DECU ISOFIX
POLOŽAJI ISOFIX U VOZILU
Kategorije težineKategorija
dimenzijaUređajSuvozačko
sedištePutnici na
zadnjim
sedištima sa
stranePutnik na
centralnom
mestu pozadi
Grupa 0 (do 10 kg) E ISO/R1XILX
Grupa 0+ (do 13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Grupa 1 (od 9 do
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
A ISO/F3XIUF-ILX
X Položaj ISOFIX nije prilagođen sistemu zaštite dece ISOFIX za ovu težinsku kategoriju i/ili kategoriju dimenzija.
IL Prilagođeno sistemima za zadržavanje dece ISOFIX kategorija „Specifično za vozilo“, „Ograničena“ ili „Polu-univerzalna“, prošli su homologaciju za ovo određeno
vozilo.
IL (*) Moguće je montirati sedište ISOFIX putem podešavanja na prednjem sedištu.
IUF Prilagođeno sistemima za zadržavanje dece ISOFIX univerzalne kategorije okrenuti unapred i koji su prošli homologaciju za upotrebu u težinskojgrupi.
NAPOMENA Druge težinske grupe su pokrivene specijalnim ISOFIX sedištima, koja se mogu koristiti samo ako su namenski
testirana za ovo vozilo (videti listu vozila koja je priložena uz sedište).
103

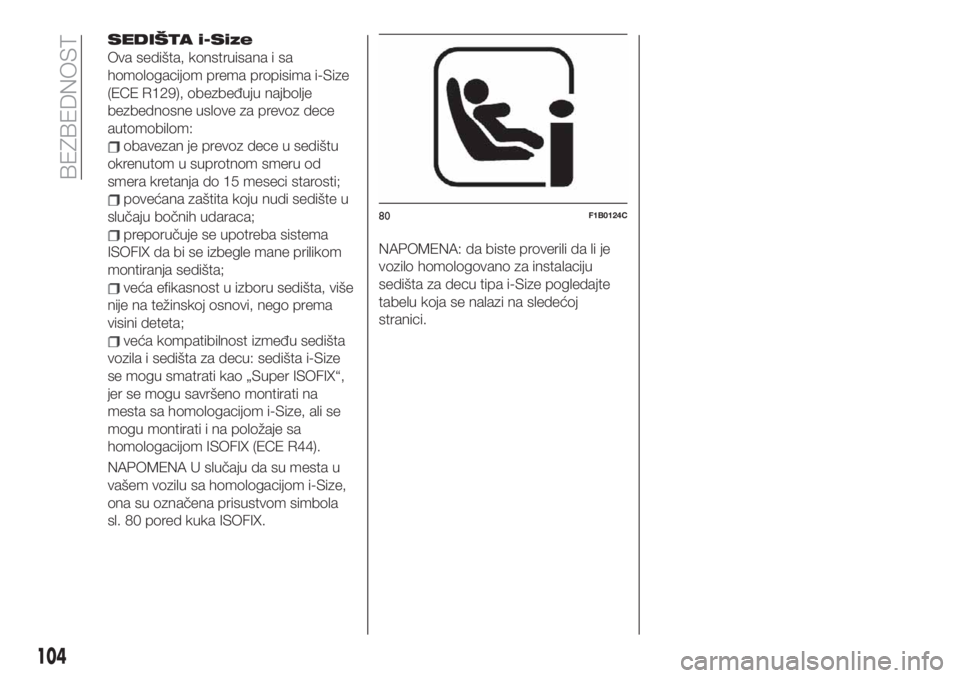

SEDIŠTA i-Size
Ova sedišta, konstruisana i sa
homologacijom prema propisima i-Size
(ECE R129), obezbeđuju najbolje
bezbednosne uslove za prevoz dece
automobilom:
obavezan je prevoz dece u sedištu
okrenutom u suprotnom smeru od
smera kretanja do 15 meseci starosti;
povećana zaštita koju nudi sedište u
slučaju bočnih udaraca;
preporučuje se upotreba sistema
ISOFIX da bi se izbegle mane prilikom
montiranja sedišta;
veća efikasnost u izboru sedišta, više
nije na težinskoj osnovi, nego prema
visini deteta;
veća kompatibilnost između sedišta
vozila i sedišta za decu: sedišta i-Size
se mogu smatrati kao „Super ISOFIX“,
jer se mogu savršeno montirati na
mesta sa homologacijom i-Size, ali se
mogu montirati i na položaje sa
homologacijom ISOFIX (ECE R44).
NAPOMENA U slučaju da su mesta u
vašem vozilu sa homologacijom i-Size,
ona su označena prisustvom simbola
sl. 80 pored kuka ISOFIX.NAPOMENA: da biste proverili da li je
vozilo homologovano za instalaciju
sedišta za decu tipa i-Size pogledajte
tabelu koja se nalazi na sledećoj
stranici.
80F1B0124C
104
BEZBEDNOST

Na sledećoj tabeli, u skladu sa evropskim propisima ECE 129, su prikazane mogućnosti montaže sedišta i-Size.
POLOŽAJI i-Size U VOZILU
Uređaj Suvozačko sedištePutnici na zadnjim
sedištima sa
stranePutnik na mesu u
sredini pozadi
Sedišta za decu i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
105

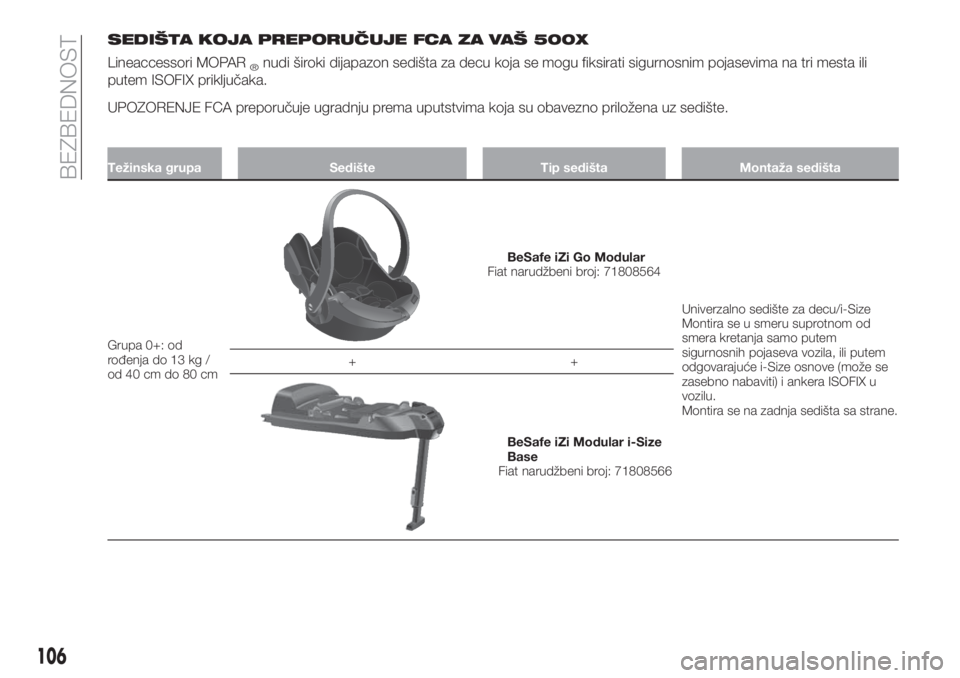

SEDIŠTA KOJA PREPORUČUJE FCA ZA VAŠ 500X
Lineaccessori MOPAR®nudi široki dijapazon sedišta za decu koja se mogu fiksirati sigurnosnim pojasevima na tri mesta ili
putem ISOFIX priključaka.
UPOZORENJE FCA preporučuje ugradnju prema uputstvima koja su obavezno priložena uz sedište.
Težinska grupa Sedište Tip sedišta Montaža sedišta
Grupa 0+: od
rođenja do 13 kg /
od 40 cm do 80 cm
BeSafe iZi Go Modular
Fiat narudžbeni broj: 71808564
Univerzalno sedište za decu/i-Size
Montira se u smeru suprotnom od
smera kretanja samo putem
sigurnosnih pojaseva vozila, ili putem
odgovarajuće i-Size osnove (može se
zasebno nabaviti) i ankera ISOFIX u
vozilu.
Montira se na zadnja sedišta sa strane. ++
BeSafe iZi Modular i-Size
Base
Fiat narudžbeni broj: 71808566
106
BEZBEDNOST

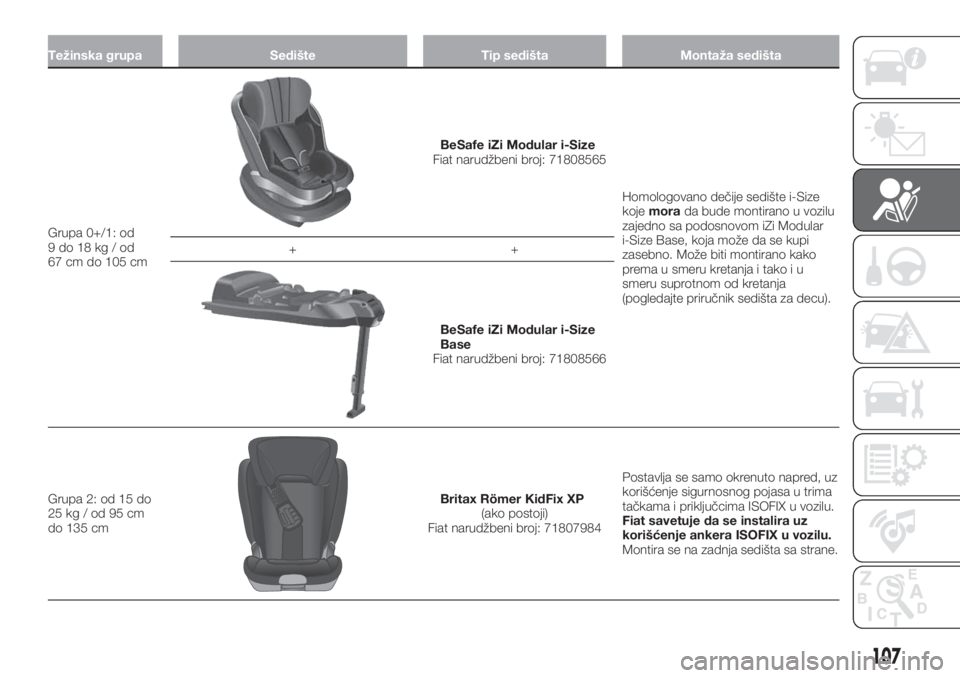

Težinska grupa Sedište Tip sedišta Montaža sedišta
Grupa 0+/1: od
9do18kg/od
67 cm do 105 cm
BeSafe iZi Modular i-Size
Fiat narudžbeni broj: 71808565
Homologovano dečije sedište i-Size
kojemorada bude montirano u vozilu
zajedno sa podosnovom iZi Modular
i-Size Base, koja može da se kupi
zasebno. Može biti montirano kako
prema u smeru kretanja i tako i u
smeru suprotnom od kretanja
(pogledajte priručnik sedišta za decu). ++
BeSafe iZi Modular i-Size
Base
Fiat narudžbeni broj: 71808566
Grupa 2: od 15 do
25kg/od95cm
do 135 cm
Britax Römer KidFix XP
(ako postoji)
Fiat narudžbeni broj: 71807984Postavlja se samo okrenuto napred, uz
korišćenje sigurnosnog pojasa u trima
tačkama i priključcima ISOFIX u vozilu.
Fiat savetuje da se instalira uz
korišćenje ankera ISOFIX u vozilu.
Montira se na zadnja sedišta sa strane.
107

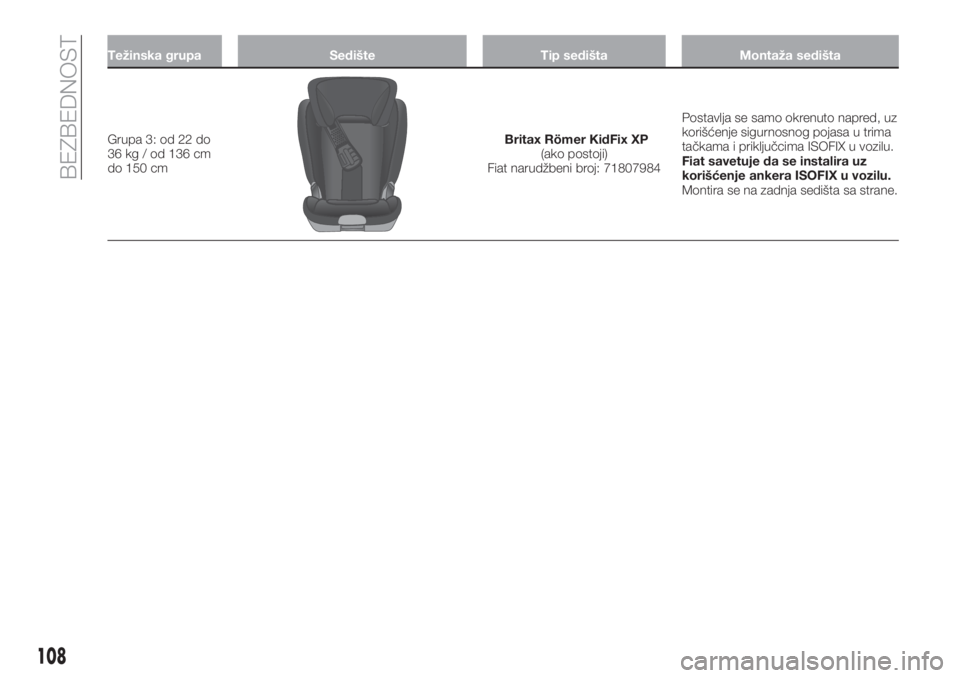

Težinska grupa Sedište Tip sedišta Montaža sedišta
Grupa 3: od 22 do
36 kg / od 136 cm
do 150 cmBritax Römer KidFix XP
(ako postoji)
Fiat narudžbeni broj: 71807984Postavlja se samo okrenuto napred, uz
korišćenje sigurnosnog pojasa u trima
tačkama i priključcima ISOFIX u vozilu.
Fiat savetuje da se instalira uz
korišćenje ankera ISOFIX u vozilu.
Montira se na zadnja sedišta sa strane.
