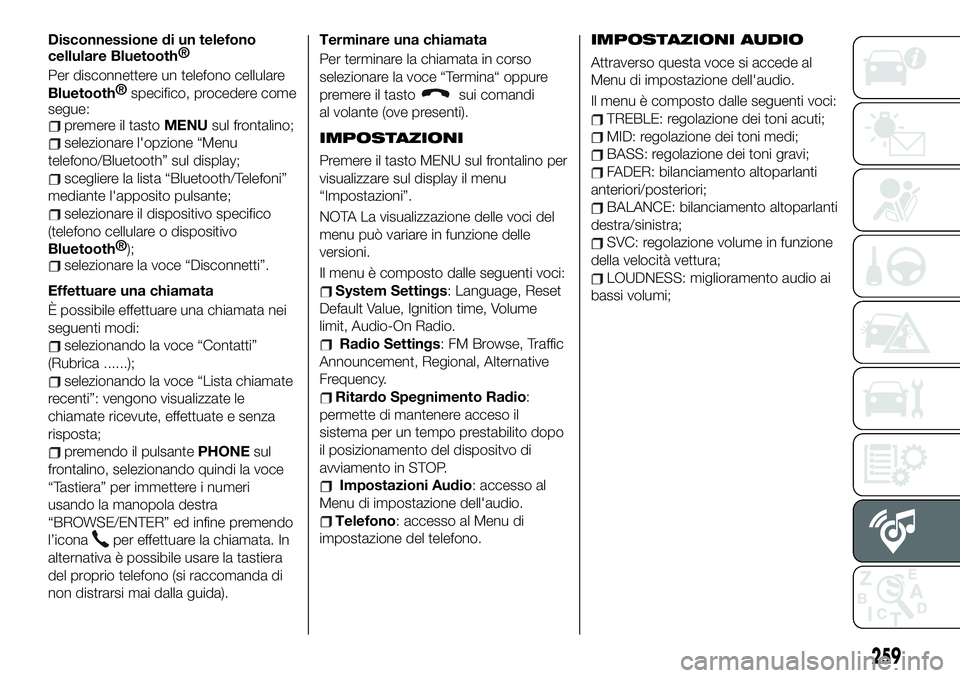

Disconnessione di un telefono
cellulareBluetooth®
Per disconnettere un telefono cellulare
Bluetooth®
specifico, procedere come
segue:
premere il tastoMENUsul frontalino;
selezionare l'opzione “Menu
telefono/Bluetooth” sul display;
scegliere la lista “Bluetooth/Telefoni”
mediante l'apposito pulsante;
selezionare il dispositivo specifico
(telefono cellulare o dispositivo
Bluetooth®
);
selezionare la voce “Disconnetti”.
Effettuare una chiamata
È possibile effettuare una chiamata nei
seguenti modi:
selezionando la voce “Contatti”
(Rubrica ......);
selezionando la voce “Lista chiamate
recenti”: vengono visualizzate le
chiamate ricevute, effettuate e senza
risposta;
premendo il pulsantePHONEsul
frontalino, selezionando quindi la voce
“Tastiera” per immettere i numeri
usando la manopola destra
“BROWSE/ENTER” ed infine premendo
l’icona
per effettuare la chiamata. In
alternativa è possibile usare la tastiera
del proprio telefono (si raccomanda di
non distrarsi mai dalla guida).Terminare una chiamata
Per terminare la chiamata in corso
selezionare la voce “Termina“ oppure
premere il tasto
sui comandi
al volante (ove presenti).
IMPOSTAZIONI
Premere il tasto MENU sul frontalino per
visualizzare sul display il menu
“Impostazioni”.
NOTA La visualizzazione delle voci del
menu può variare in funzione delle
versioni.
Il menu è composto dalle seguenti voci:
System Settings: Language, Reset
Default Value, Ignition time, Volume
limit, Audio-On Radio.
Radio Settings: FM Browse, Traffic
Announcement, Regional, Alternative
Frequency.
Ritardo Spegnimento Radio:
permette di mantenere acceso il
sistema per un tempo prestabilito dopo
il posizionamento del dispositvo di
avviamento in STOP.
Impostazioni Audio: accesso al
Menu di impostazione dell'audio.
Telefono: accesso al Menu di
impostazione del telefono.
IMPOSTAZIONI AUDIO
Attraverso questa voce si accede al
Menu di impostazione dell'audio.
Il menu è composto dalle seguenti voci:
TREBLE: regolazione dei toni acuti;
MID: regolazione dei toni medi;
BASS: regolazione dei toni gravi;
FADER: bilanciamento altoparlanti
anteriori/posteriori;
BALANCE: bilanciamento altoparlanti
destra/sinistra;
SVC: regolazione volume in funzione
della velocità vettura;
LOUDNESS: miglioramento audio ai
bassi volumi;
259

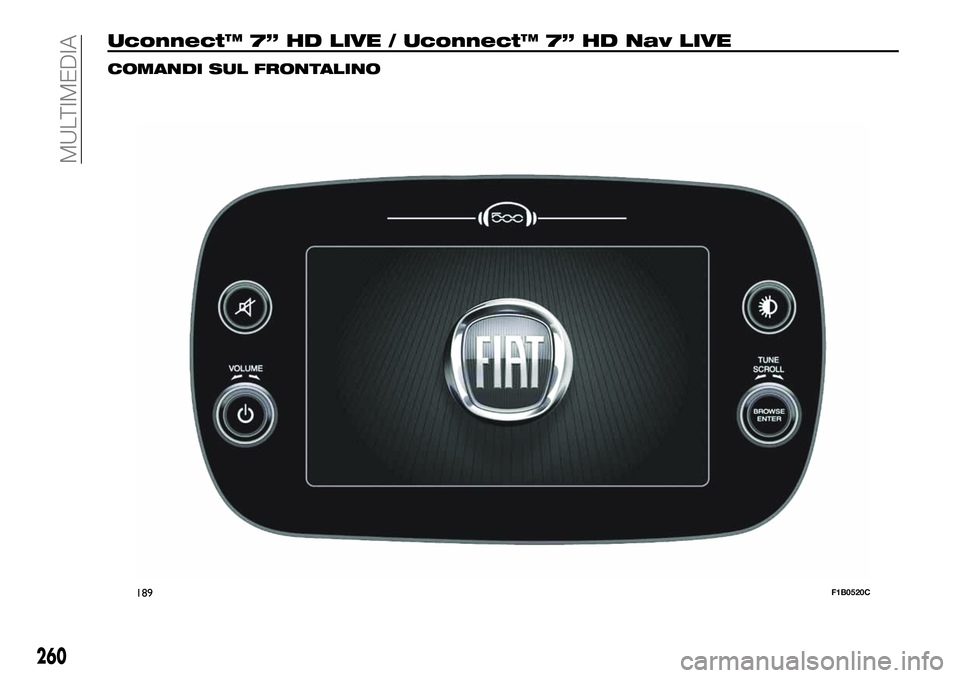

Uconnect™ 7” HD LIVE / Uconnect™ 7” HD Nav LIVE
COMANDI SUL FRONTALINO
189F1B0520C
260
MULTIMEDIA

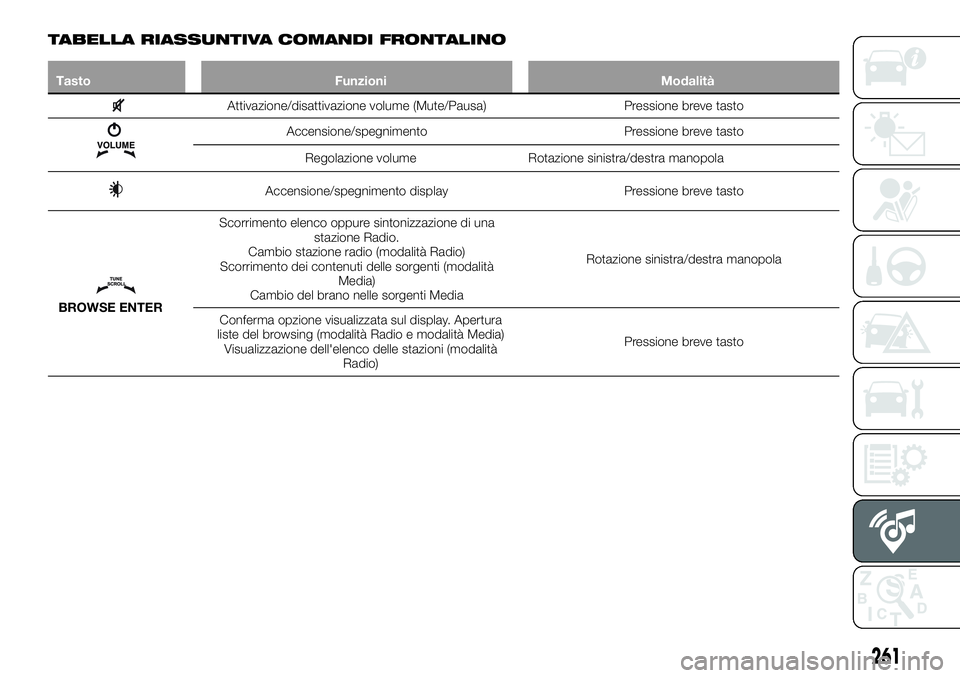

TABELLA RIASSUNTIVA COMANDI FRONTALINO
Tasto Funzioni Modalità
Attivazione/disattivazione volume (Mute/Pausa) Pressione breve tasto
Accensione/spegnimento Pressione breve tasto
Regolazione volume Rotazione sinistra/destra manopola
Accensione/spegnimento display Pressione breve tasto
BROWSE ENTERScorrimento elenco oppure sintonizzazione di una
stazione Radio.
Cambio stazione radio (modalità Radio)
Scorrimento dei contenuti delle sorgenti (modalità
Media)
Cambio del brano nelle sorgenti MediaRotazione sinistra/destra manopola
Conferma opzione visualizzata sul display. Apertura
liste del browsing (modalità Radio e modalità Media)
Visualizzazione dell'elenco delle stazioni (modalità
Radio)Pressione breve tasto
261

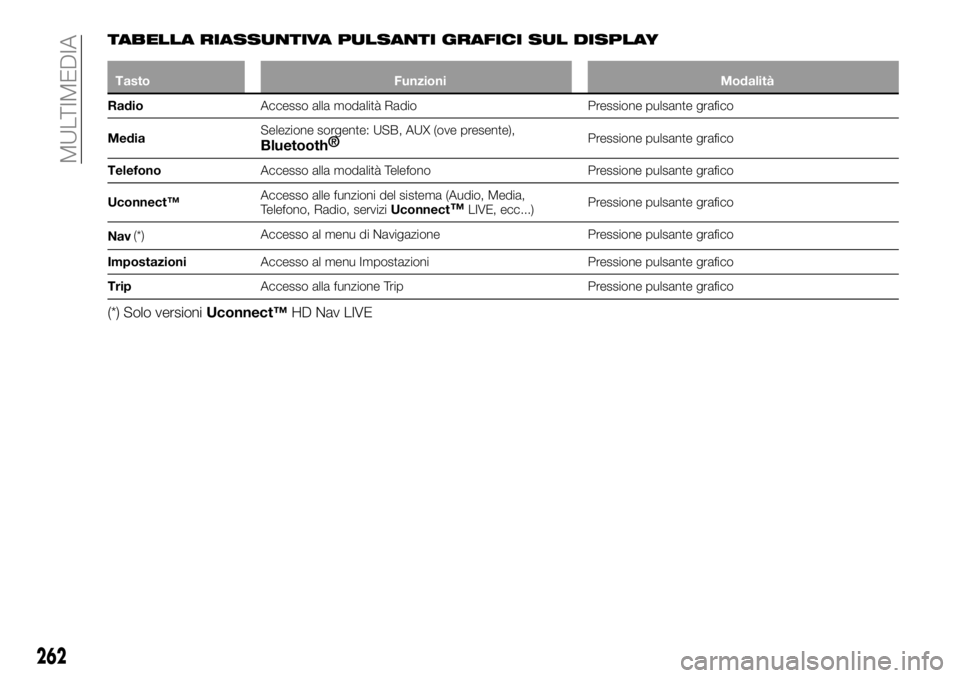

TABELLA RIASSUNTIVA PULSANTI GRAFICI SUL DISPLAY
Tasto Funzioni Modalità
RadioAccesso alla modalità Radio Pressione pulsante grafico
MediaSelezione sorgente: USB, AUX (ove presente),
Bluetooth®Pressione pulsante grafico
TelefonoAccesso alla modalità Telefono Pressione pulsante grafico
Uconnect™Accesso alle funzioni del sistema (Audio, Media,
Telefono, Radio, serviziUconnect
™LIVE, ecc...)Pressione pulsante grafico
Nav(*)Accesso al menu di Navigazione Pressione pulsante grafico
ImpostazioniAccesso al menu Impostazioni Pressione pulsante grafico
TripAccesso alla funzione Trip Pressione pulsante grafico
(*) Solo versioniUconnect™HD Nav LIVE
262
MULTIMEDIA

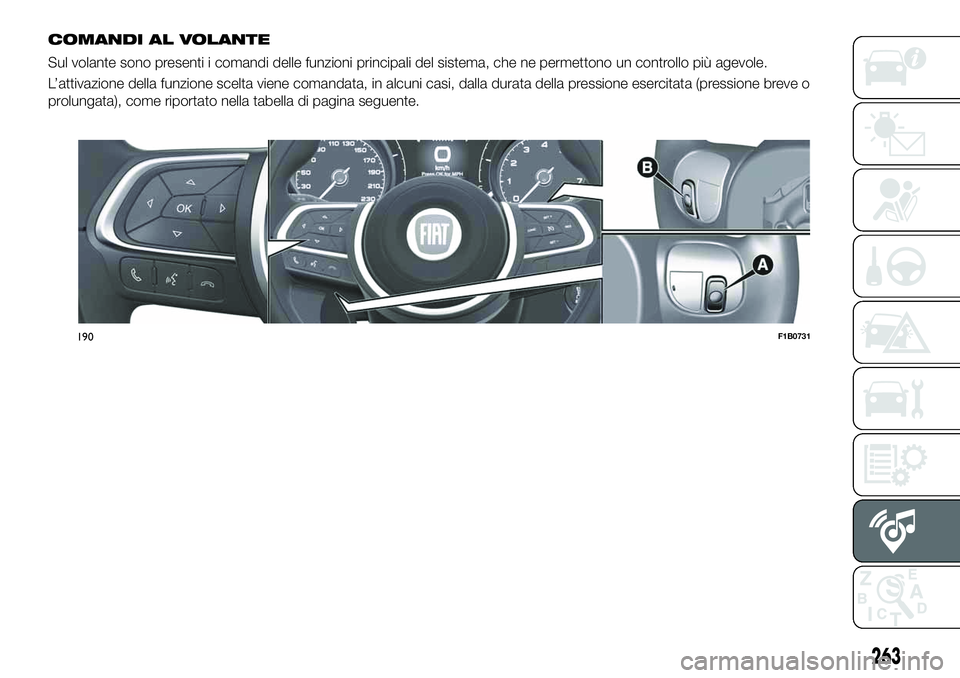

COMANDI AL VOLANTE
Sul volante sono presenti i comandi delle funzioni principali del sistema, che ne permettono un controllo più agevole.
L’attivazione della funzione scelta viene comandata, in alcuni casi, dalla durata della pressione esercitata (pressione breve o
prolungata), come riportato nella tabella di pagina seguente.
190F1B0731
263

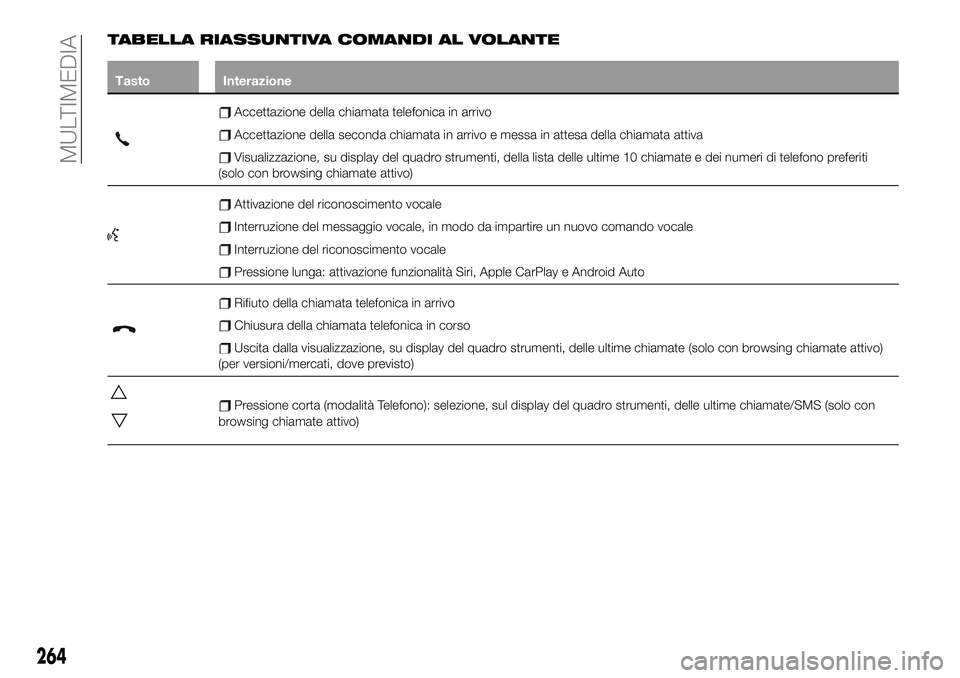

TABELLA RIASSUNTIVA COMANDI AL VOLANTE
Tasto Interazione
Accettazione della chiamata telefonica in arrivo
Accettazione della seconda chiamata in arrivo e messa in attesa della chiamata attiva
Visualizzazione, su display del quadro strumenti, della lista delle ultime 10 chiamate e dei numeri di telefono preferiti
(solo con browsing chiamate attivo)
Attivazione del riconoscimento vocale
Interruzione del messaggio vocale, in modo da impartire un nuovo comando vocale
Interruzione del riconoscimento vocale
Pressione lunga: attivazione funzionalità Siri, Apple CarPlay e Android Auto
Rifiuto della chiamata telefonica in arrivo
Chiusura della chiamata telefonica in corso
Uscita dalla visualizzazione, su display del quadro strumenti, delle ultime chiamate (solo con browsing chiamate attivo)
(per versioni/mercati, dove previsto)
Pressione corta (modalità Telefono): selezione, sul display del quadro strumenti, delle ultime chiamate/SMS (solo con
browsing chiamate attivo)
264
MULTIMEDIA

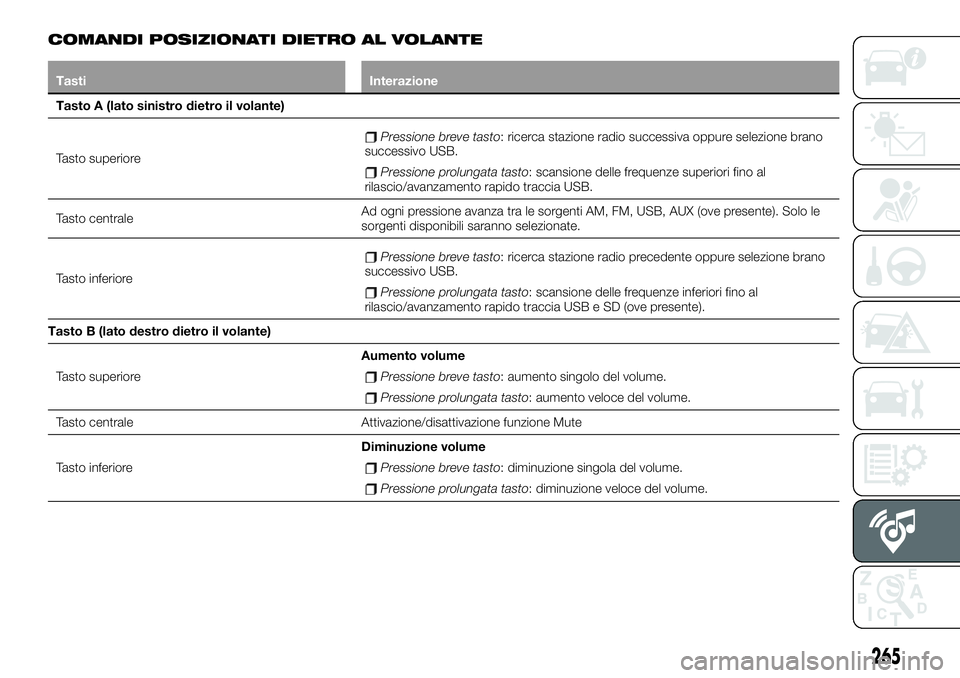

COMANDI POSIZIONATI DIETRO AL VOLANTE
Tasti Interazione
Tasto A (lato sinistro dietro il volante)
Tasto superiore
Pressione breve tasto: ricerca stazione radio successiva oppure selezione brano
successivo USB.
Pressione prolungata tasto: scansione delle frequenze superiori fino al
rilascio/avanzamento rapido traccia USB.
Tasto centraleAd ogni pressione avanza tra le sorgenti AM, FM, USB, AUX (ove presente). Solo le
sorgenti disponibili saranno selezionate.
Tasto inferiore
Pressione breve tasto: ricerca stazione radio precedente oppure selezione brano
successivo USB.
Pressione prolungata tasto: scansione delle frequenze inferiori fino al
rilascio/avanzamento rapido traccia USB e SD (ove presente).
Tasto B (lato destro dietro il volante)
Tasto superioreAumento volume
Pressione breve tasto: aumento singolo del volume.
Pressione prolungata tasto: aumento veloce del volume.
Tasto centrale Attivazione/disattivazione funzione Mute
Tasto inferioreDiminuzione volume
Pressione breve tasto: diminuzione singola del volume.
Pressione prolungata tasto: diminuzione veloce del volume.
265

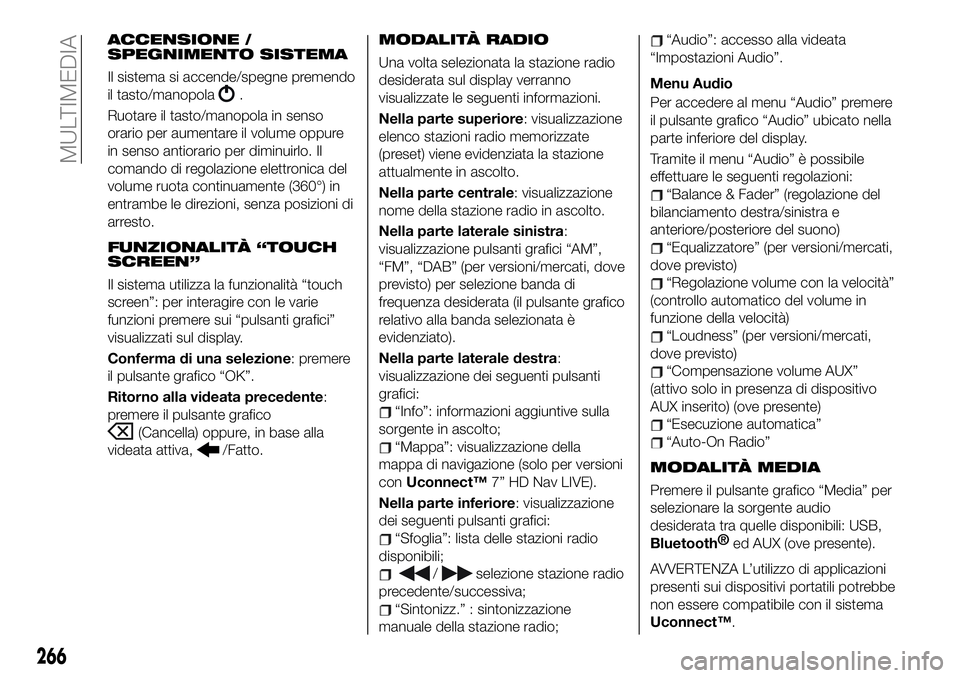

ACCENSIONE /
SPEGNIMENTO SISTEMA
Il sistema si accende/spegne premendo
il tasto/manopola
.
Ruotare il tasto/manopola in senso
orario per aumentare il volume oppure
in senso antiorario per diminuirlo. Il
comando di regolazione elettronica del
volume ruota continuamente (360°) in
entrambe le direzioni, senza posizioni di
arresto.
FUNZIONALITÀ “TOUCH
SCREEN”
Il sistema utilizza la funzionalità “touch
screen”: per interagire con le varie
funzioni premere sui “pulsanti grafici”
visualizzati sul display.
Conferma di una selezione: premere
il pulsante grafico “OK”.
Ritorno alla videata precedente:
premere il pulsante grafico
(Cancella) oppure, in base alla
videata attiva,
/Fatto.
MODALITÀ RADIO
Una volta selezionata la stazione radio
desiderata sul display verranno
visualizzate le seguenti informazioni.
Nella parte superiore: visualizzazione
elenco stazioni radio memorizzate
(preset) viene evidenziata la stazione
attualmente in ascolto.
Nella parte centrale: visualizzazione
nome della stazione radio in ascolto.
Nella parte laterale sinistra:
visualizzazione pulsanti grafici “AM”,
“FM”, “DAB” (per versioni/mercati, dove
previsto) per selezione banda di
frequenza desiderata (il pulsante grafico
relativo alla banda selezionata è
evidenziato).
Nella parte laterale destra:
visualizzazione dei seguenti pulsanti
grafici:
“Info”: informazioni aggiuntive sulla
sorgente in ascolto;
“Mappa”: visualizzazione della
mappa di navigazione (solo per versioni
conUconnect™7” HD Nav LIVE).
Nella parte inferiore: visualizzazione
dei seguenti pulsanti grafici:
“Sfoglia”: lista delle stazioni radio
disponibili;
/selezione stazione radio
precedente/successiva;
“Sintonizz.” : sintonizzazione
manuale della stazione radio;
“Audio”: accesso alla videata
“Impostazioni Audio”.
Menu Audio
Per accedere al menu “Audio” premere
il pulsante grafico “Audio” ubicato nella
parte inferiore del display.
Tramite il menu “Audio” è possibile
effettuare le seguenti regolazioni:
“Balance & Fader” (regolazione del
bilanciamento destra/sinistra e
anteriore/posteriore del suono)
“Equalizzatore” (per versioni/mercati,
dove previsto)
“Regolazione volume con la velocità”
(controllo automatico del volume in
funzione della velocità)
“Loudness” (per versioni/mercati,
dove previsto)
“Compensazione volume AUX”
(attivo solo in presenza di dispositivo
AUX inserito) (ove presente)
“Esecuzione automatica”
“Auto-On Radio”
MODALITÀ MEDIA
Premere il pulsante grafico “Media” per
selezionare la sorgente audio
desiderata tra quelle disponibili: USB,
Bluetooth®
ed AUX (ove presente).
AVVERTENZA L’utilizzo di applicazioni
presenti sui dispositivi portatili potrebbe
non essere compatibile con il sistema
Uconnect™.
266
MULTIMEDIA

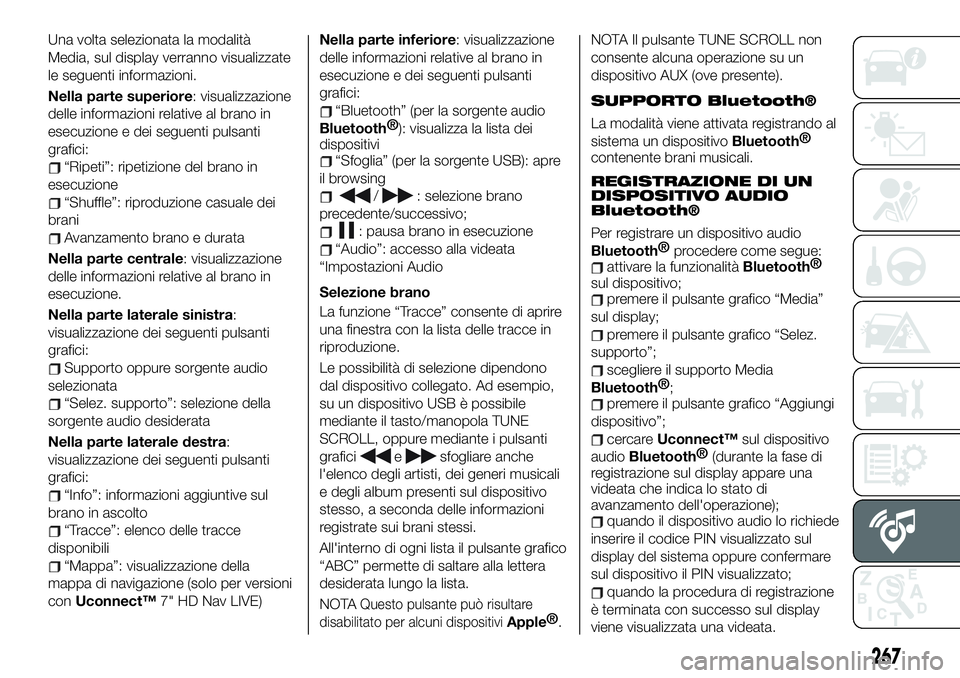

Una volta selezionata la modalità
Media, sul display verranno visualizzate
le seguenti informazioni.
Nella parte superiore: visualizzazione
delle informazioni relative al brano in
esecuzione e dei seguenti pulsanti
grafici:
“Ripeti”: ripetizione del brano in
esecuzione
“Shuffle”: riproduzione casuale dei
brani
Avanzamento brano e durata
Nella parte centrale: visualizzazione
delle informazioni relative al brano in
esecuzione.
Nella parte laterale sinistra:
visualizzazione dei seguenti pulsanti
grafici:
Supporto oppure sorgente audio
selezionata
“Selez. supporto”: selezione della
sorgente audio desiderata
Nella parte laterale destra:
visualizzazione dei seguenti pulsanti
grafici:
“Info”: informazioni aggiuntive sul
brano in ascolto
“Tracce”: elenco delle tracce
disponibili
“Mappa”: visualizzazione della
mappa di navigazione (solo per versioni
conUconnect™7" HD Nav LIVE)Nella parte inferiore: visualizzazione
delle informazioni relative al brano in
esecuzione e dei seguenti pulsanti
grafici:
“Bluetooth” (per la sorgente audio
Bluetooth®
): visualizza la lista dei
dispositivi
“Sfoglia” (per la sorgente USB): apre
il browsing
/: selezione brano
precedente/successivo;
: pausa brano in esecuzione
“Audio”: accesso alla videata
“Impostazioni Audio
Selezione brano
La funzione “Tracce” consente di aprire
una finestra con la lista delle tracce in
riproduzione.
Le possibilità di selezione dipendono
dal dispositivo collegato. Ad esempio,
su un dispositivo USB è possibile
mediante il tasto/manopola TUNE
SCROLL, oppure mediante i pulsanti
grafici
esfogliare anche
l'elenco degli artisti, dei generi musicali
e degli album presenti sul dispositivo
stesso, a seconda delle informazioni
registrate sui brani stessi.
All'interno di ogni lista il pulsante grafico
“ABC” permette di saltare alla lettera
desiderata lungo la lista.
NOTA
Questo pulsante può risultare
disabilitato per alcuni dispositivi
Apple®
.NOTA Il pulsante TUNE SCROLL non
consente alcuna operazione su un
dispositivo AUX (ove presente).
SUPPORTO Bluetooth®
La modalità viene attivata registrando al
sistema un dispositivo
Bluetooth®
contenente brani musicali.
REGISTRAZIONE DI UN
DISPOSITIVO AUDIO
Bluetooth®
Per registrare un dispositivo audio
Bluetooth®
procedere come segue:
attivare la funzionalitàBluetooth®
sul dispositivo;
premere il pulsante grafico “Media”
sul display;
premere il pulsante grafico “Selez.
supporto”;
scegliere il supporto Media
Bluetooth®
;
premere il pulsante grafico “Aggiungi
dispositivo”;
cercareUconnect™sul dispositivo
audio
Bluetooth®
(durante la fase di
registrazione sul display appare una
videata che indica lo stato di
avanzamento dell'operazione);
quando il dispositivo audio lo richiede
inserire il codice PIN visualizzato sul
display del sistema oppure confermare
sul dispositivo il PIN visualizzato;
quando la procedura di registrazione
è terminata con successo sul display
viene visualizzata una videata.
267

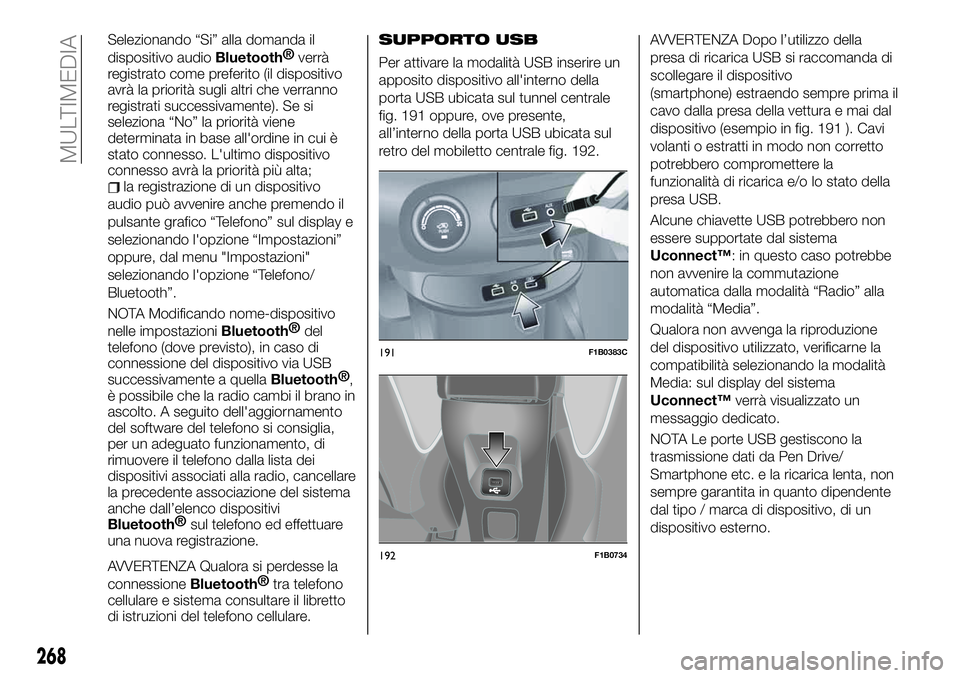

Selezionando “Si” alla domanda il
dispositivo audio
Bluetooth®
verrà
registrato come preferito (il dispositivo
avrà la priorità sugli altri che verranno
registrati successivamente). Se si
seleziona “No” la priorità viene
determinata in base all'ordine in cui è
stato connesso. L'ultimo dispositivo
connesso avrà la priorità più alta;
la registrazione di un dispositivo
audio può avvenire anche premendo il
pulsante grafico “Telefono” sul display e
selezionando l'opzione “Impostazioni”
oppure, dal menu "Impostazioni"
selezionando l'opzione “Telefono/
Bluetooth”.
NOTA Modificando nome-dispositivo
nelle impostazioni
Bluetooth®
del
telefono (dove previsto), in caso di
connessione del dispositivo via USB
successivamente a quella
Bluetooth®
,
è possibile che la radio cambi il brano in
ascolto. A seguito dell'aggiornamento
del software del telefono si consiglia,
per un adeguato funzionamento, di
rimuovere il telefono dalla lista dei
dispositivi associati alla radio, cancellare
la precedente associazione del sistema
anche dall’elenco dispositivi
Bluetooth®
sul telefono ed effettuare
una nuova registrazione.
AVVERTENZA Qualora si perdesse la
connessioneBluetooth®
tra telefono
cellulare e sistema consultare il libretto
di istruzioni del telefono cellulare.SUPPORTO USB
Per attivare la modalità USB inserire un
apposito dispositivo all'interno della
porta USB ubicata sul tunnel centrale
fig. 191 oppure, ove presente,
all’interno della porta USB ubicata sul
retro del mobiletto centrale fig. 192.
AVVERTENZA Dopo l’utilizzo della
presa di ricarica USB si raccomanda di
scollegare il dispositivo
(smartphone) estraendo sempre prima il
cavo dalla presa della vettura e mai dal
dispositivo (esempio in fig. 191 ). Cavi
volanti o estratti in modo non corretto
potrebbero compromettere la
funzionalità di ricarica e/o lo stato della
presa USB.
Alcune chiavette USB potrebbero non
essere supportate dal sistema
Uconnect™: in questo caso potrebbe
non avvenire la commutazione
automatica dalla modalità “Radio” alla
modalità “Media”.
Qualora non avvenga la riproduzione
del dispositivo utilizzato, verificarne la
compatibilità selezionando la modalità
Media: sul display del sistema
Uconnect™verrà visualizzato un
messaggio dedicato.
NOTA Le porte USB gestiscono la
trasmissione dati da Pen Drive/
Smartphone etc. e la ricarica lenta, non
sempre garantita in quanto dipendente
dal tipo / marca di dispositivo, di un
dispositivo esterno.
191F1B0383C
192F1B0734
268
MULTIMEDIA
