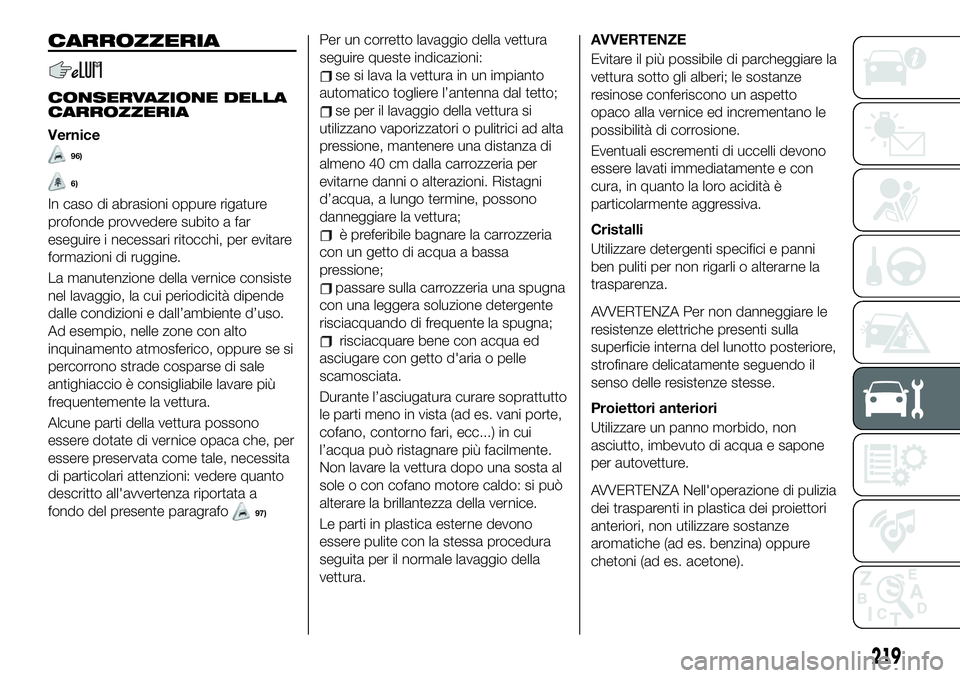

CARROZZERIA
CONSERVAZIONE DELLA
CARROZZERIA
Vernice
96)
6)
In caso di abrasioni oppure rigature
profonde provvedere subito a far
eseguire i necessari ritocchi, per evitare
formazioni di ruggine.
La manutenzione della vernice consiste
nel lavaggio, la cui periodicità dipende
dalle condizioni e dall’ambiente d’uso.
Ad esempio, nelle zone con alto
inquinamento atmosferico, oppure se si
percorrono strade cosparse di sale
antighiaccio è consigliabile lavare più
frequentemente la vettura.
Alcune parti della vettura possono
essere dotate di vernice opaca che, per
essere preservata come tale, necessita
di particolari attenzioni: vedere quanto
descritto all'avvertenza riportata a
fondo del presente paragrafo
97)
Per un corretto lavaggio della vettura
seguire queste indicazioni:
se si lava la vettura in un impianto
automatico togliere l’antenna dal tetto;
se per il lavaggio della vettura si
utilizzano vaporizzatori o pulitrici ad alta
pressione, mantenere una distanza di
almeno 40 cm dalla carrozzeria per
evitarne danni o alterazioni. Ristagni
d’acqua, a lungo termine, possono
danneggiare la vettura;
è preferibile bagnare la carrozzeria
con un getto di acqua a bassa
pressione;
passare sulla carrozzeria una spugna
con una leggera soluzione detergente
risciacquando di frequente la spugna;
risciacquare bene con acqua ed
asciugare con getto d'aria o pelle
scamosciata.
Durante l’asciugatura curare soprattutto
le parti meno in vista (ad es. vani porte,
cofano, contorno fari, ecc...) in cui
l’acqua può ristagnare più facilmente.
Non lavare la vettura dopo una sosta al
sole o con cofano motore caldo: si può
alterare la brillantezza della vernice.
Le parti in plastica esterne devono
essere pulite con la stessa procedura
seguita per il normale lavaggio della
vettura.AVVERTENZE
Evitare il più possibile di parcheggiare la
vettura sotto gli alberi; le sostanze
resinose conferiscono un aspetto
opaco alla vernice ed incrementano le
possibilità di corrosione.
Eventuali escrementi di uccelli devono
essere lavati immediatamente e con
cura, in quanto la loro acidità è
particolarmente aggressiva.
Cristalli
Utilizzare detergenti specifici e panni
ben puliti per non rigarli o alterarne la
trasparenza.
AVVERTENZA Per non danneggiare le
resistenze elettriche presenti sulla
superficie interna del lunotto posteriore,
strofinare delicatamente seguendo il
senso delle resistenze stesse.
Proiettori anteriori
Utilizzare un panno morbido, non
asciutto, imbevuto di acqua e sapone
per autovetture.
AVVERTENZA Nell'operazione di pulizia
dei trasparenti in plastica dei proiettori
anteriori, non utilizzare sostanze
aromatiche (ad es. benzina) oppure
chetoni (ad es. acetone).
219

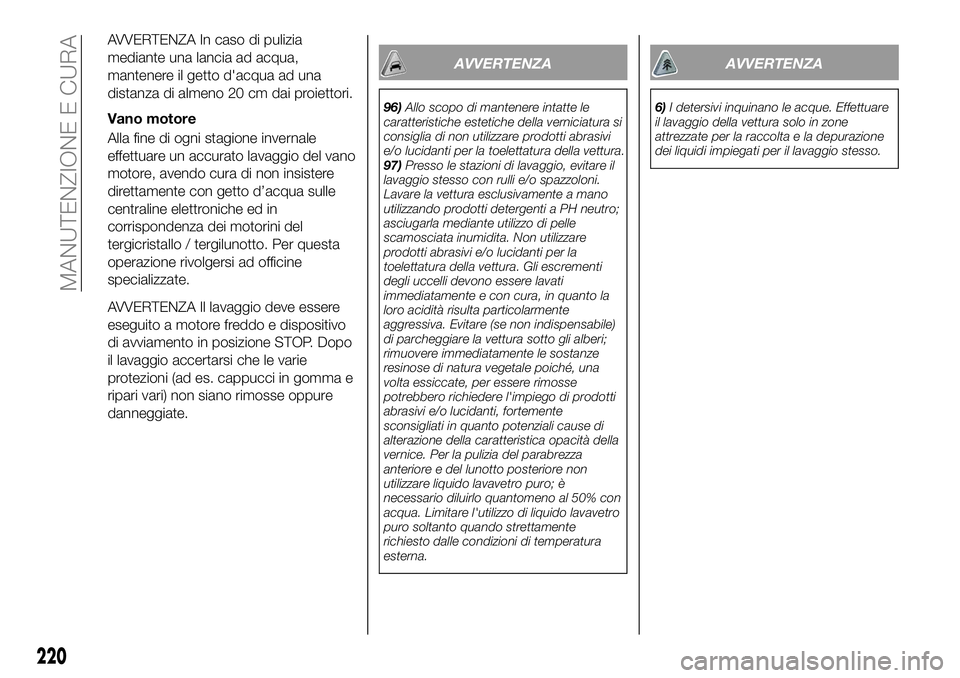

AVVERTENZA In caso di pulizia
mediante una lancia ad acqua,
mantenere il getto d'acqua ad una
distanza di almeno 20 cm dai proiettori.
Vano motore
Alla fine di ogni stagione invernale
effettuare un accurato lavaggio del vano
motore, avendo cura di non insistere
direttamente con getto d’acqua sulle
centraline elettroniche ed in
corrispondenza dei motorini del
tergicristallo / tergilunotto. Per questa
operazione rivolgersi ad officine
specializzate.
AVVERTENZA Il lavaggio deve essere
eseguito a motore freddo e dispositivo
di avviamento in posizione STOP. Dopo
il lavaggio accertarsi che le varie
protezioni (ad es. cappucci in gomma e
ripari vari) non siano rimosse oppure
danneggiate.
AVVERTENZA
96)Allo scopo di mantenere intatte le
caratteristiche estetiche della verniciatura si
consiglia di non utilizzare prodotti abrasivi
e/o lucidanti per la toelettatura della vettura.
97)Presso le stazioni di lavaggio, evitare il
lavaggio stesso con rulli e/o spazzoloni.
Lavare la vettura esclusivamente a mano
utilizzando prodotti detergenti a PH neutro;
asciugarla mediante utilizzo di pelle
scamosciata inumidita. Non utilizzare
prodotti abrasivi e/o lucidanti per la
toelettatura della vettura. Gli escrementi
degli uccelli devono essere lavati
immediatamente e con cura, in quanto la
loro acidità risulta particolarmente
aggressiva. Evitare (se non indispensabile)
di parcheggiare la vettura sotto gli alberi;
rimuovere immediatamente le sostanze
resinose di natura vegetale poiché, una
volta essiccate, per essere rimosse
potrebbero richiedere l'impiego di prodotti
abrasivi e/o lucidanti, fortemente
sconsigliati in quanto potenziali cause di
alterazione della caratteristica opacità della
vernice. Per la pulizia del parabrezza
anteriore e del lunotto posteriore non
utilizzare liquido lavavetro puro; è
necessario diluirlo quantomeno al 50% con
acqua. Limitare l'utilizzo di liquido lavavetro
puro soltanto quando strettamente
richiesto dalle condizioni di temperatura
esterna.
AVVERTENZA
6)I detersivi inquinano le acque. Effettuare
il lavaggio della vettura solo in zone
attrezzate per la raccolta e la depurazione
dei liquidi impiegati per il lavaggio stesso.
220

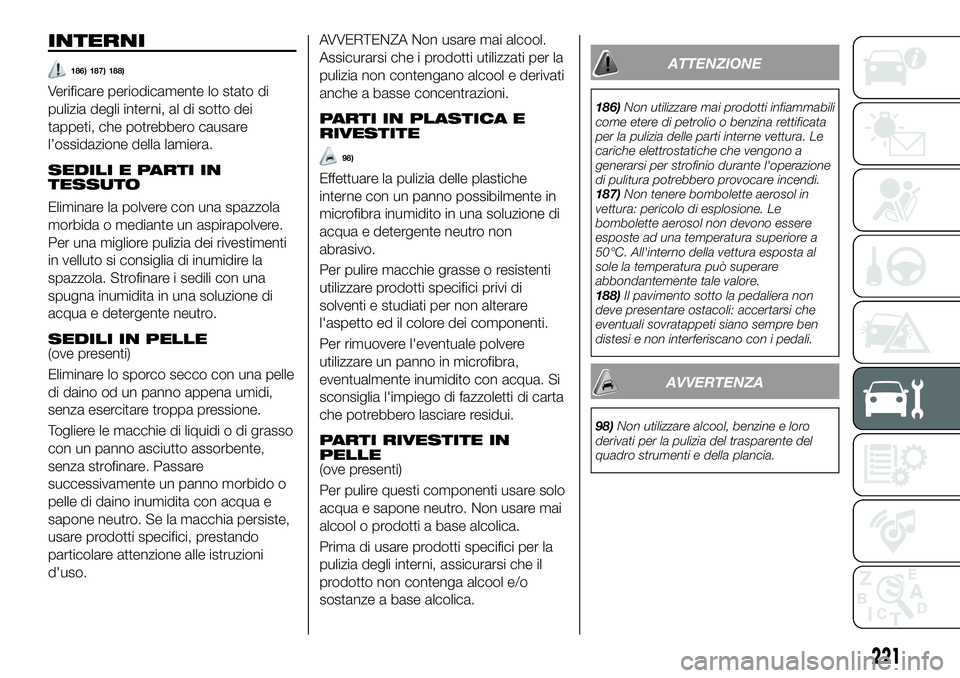

MANUTENZIONE E CURA

INTERNI
186) 187) 188)
Verificare periodicamente lo stato di
pulizia degli interni, al di sotto dei
tappeti, che potrebbero causare
l’ossidazione della lamiera.
SEDILI E PARTI IN
TESSUTO
Eliminare la polvere con una spazzola
morbida o mediante un aspirapolvere.
Per una migliore pulizia dei rivestimenti
in velluto si consiglia di inumidire la
spazzola. Strofinare i sedili con una
spugna inumidita in una soluzione di
acqua e detergente neutro.
SEDILI IN PELLE(ove presenti)
Eliminare lo sporco secco con una pelle
di daino od un panno appena umidi,
senza esercitare troppa pressione.
Togliere le macchie di liquidi o di grasso
con un panno asciutto assorbente,
senza strofinare. Passare
successivamente un panno morbido o
pelle di daino inumidita con acqua e
sapone neutro. Se la macchia persiste,
usare prodotti specifici, prestando
particolare attenzione alle istruzioni
d'uso.
AVVERTENZA Non usare mai alcool.
Assicurarsi che i prodotti utilizzati per la
pulizia non contengano alcool e derivati
anche a basse concentrazioni.
PARTI IN PLASTICA E
RIVESTITE
98)
Effettuare la pulizia delle plastiche
interne con un panno possibilmente in
microfibra inumidito in una soluzione di
acqua e detergente neutro non
abrasivo.
Per pulire macchie grasse o resistenti
utilizzare prodotti specifici privi di
solventi e studiati per non alterare
l'aspetto ed il colore dei componenti.
Per rimuovere l'eventuale polvere
utilizzare un panno in microfibra,
eventualmente inumidito con acqua. Si
sconsiglia l'impiego di fazzoletti di carta
che potrebbero lasciare residui.
PARTI RIVESTITE IN
PELLE
(ove presenti)
Per pulire questi componenti usare solo
acqua e sapone neutro. Non usare mai
alcool o prodotti a base alcolica.
Prima di usare prodotti specifici per la
pulizia degli interni, assicurarsi che il
prodotto non contenga alcool e/o
sostanze a base alcolica.
ATTENZIONE
186)Non utilizzare mai prodotti infiammabili
come etere di petrolio o benzina rettificata
per la pulizia delle parti interne vettura. Le
cariche elettrostatiche che vengono a
generarsi per strofinio durante l'operazione
di pulitura potrebbero provocare incendi.
187)Non tenere bombolette aerosol in
vettura: pericolo di esplosione. Le
bombolette aerosol non devono essere
esposte ad una temperatura superiore a
50°C. All'interno della vettura esposta al
sole la temperatura può superare
abbondantemente tale valore.
188)Il pavimento sotto la pedaliera non
deve presentare ostacoli: accertarsi che
eventuali sovratappeti siano sempre ben
distesi e non interferiscano con i pedali.
AVVERTENZA
98)Non utilizzare alcool, benzine e loro
derivati per la pulizia del trasparente del
quadro strumenti e della plancia.
221

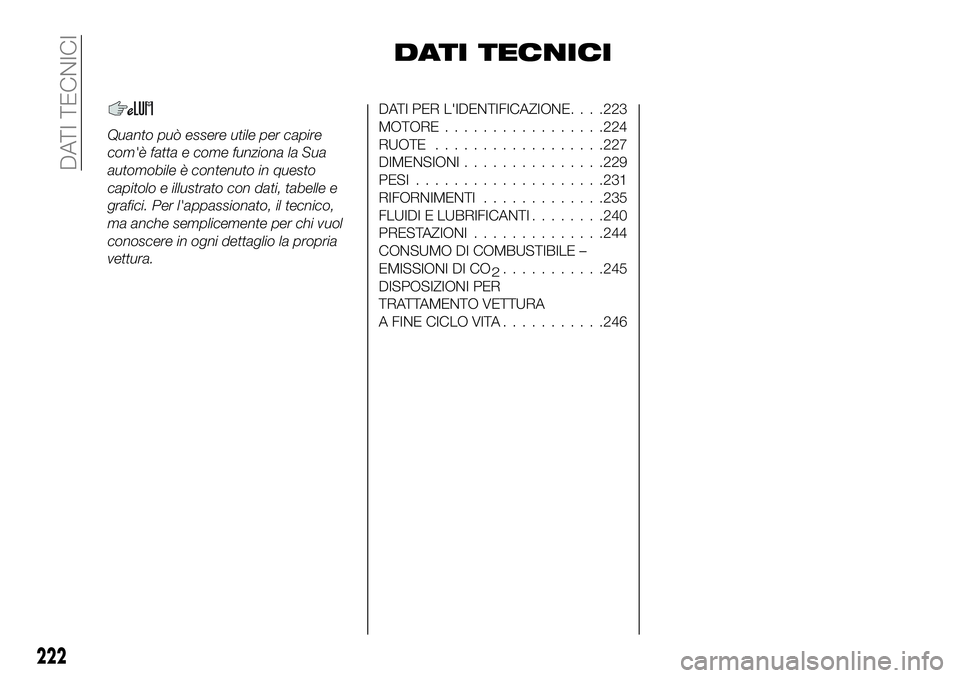

DATI TECNICI
Quanto può essere utile per capire
com'è fatta e come funziona la Sua
automobile è contenuto in questo
capitolo e illustrato con dati, tabelle e
grafici. Per l'appassionato, il tecnico,
ma anche semplicemente per chi vuol
conoscere in ogni dettaglio la propria
vettura.
DATI PER L'IDENTIFICAZIONE. . . .223
MOTORE.................224
RUOTE..................227
DIMENSIONI...............229
PESI....................231
RIFORNIMENTI.............235
FLUIDI E LUBRIFICANTI........240
PRESTAZIONI..............244
CONSUMO DI COMBUSTIBILE –
EMISSIONI DI CO...........245
DISPOSIZIONI PER
TRATTAMENTO VETTURA
A FINE CICLO VITA...........246
222
DATI TECNICI
2

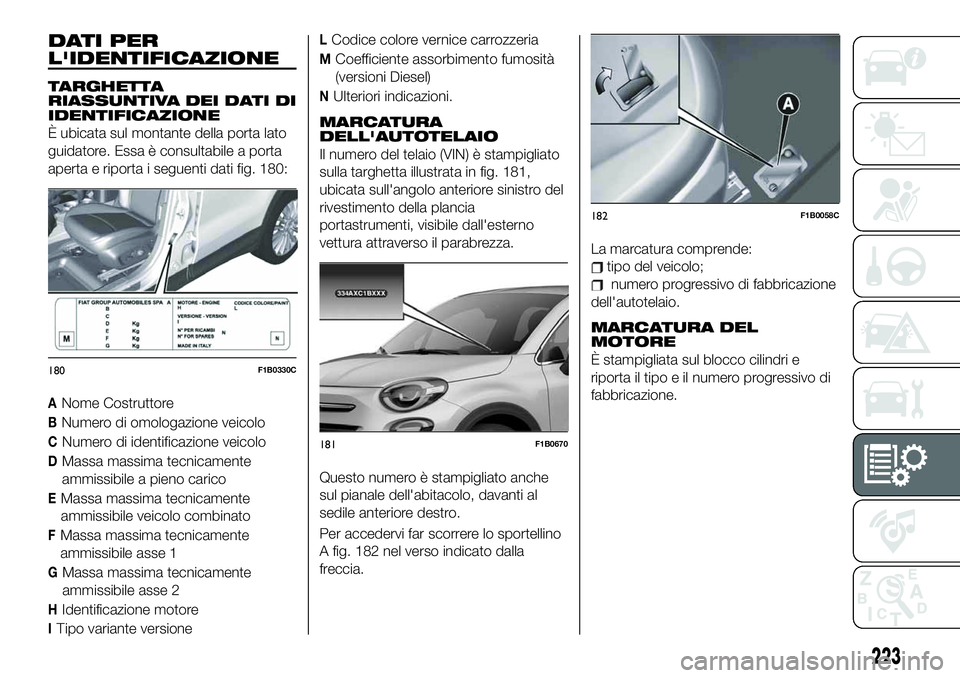

DATI PER
L'IDENTIFICAZIONE
TARGHETTA
RIASSUNTIVA DEI DATI DI
IDENTIFICAZIONE
È ubicata sul montante della porta lato
guidatore. Essa è consultabile a porta
aperta e riporta i seguenti dati fig. 180:
ANome Costruttore
BNumero di omologazione veicolo
CNumero di identificazione veicolo
DMassa massima tecnicamente
ammissibile a pieno carico
EMassa massima tecnicamente
ammissibile veicolo combinato
FMassa massima tecnicamente
ammissibile asse 1
GMassa massima tecnicamente
ammissibile asse 2
HIdentificazione motore
ITipo variante versione
LCodice colore vernice carrozzeria
MCoefficiente assorbimento fumosità
(versioni Diesel)
NUlteriori indicazioni.
MARCATURA
DELL'AUTOTELAIO
Il numero del telaio (VIN) è stampigliato
sulla targhetta illustrata in fig. 181,
ubicata sull'angolo anteriore sinistro del
rivestimento della plancia
portastrumenti, visibile dall'esterno
vettura attraverso il parabrezza.
Questo numero è stampigliato anche
sul pianale dell'abitacolo, davanti al
sedile anteriore destro.
Per accedervi far scorrere lo sportellino
A fig. 182 nel verso indicato dalla
freccia.La marcatura comprende:
tipo del veicolo;
numero progressivo di fabbricazione
dell'autotelaio.
MARCATURA DEL
MOTORE
È stampigliata sul blocco cilindri e
riporta il tipo e il numero progressivo di
fabbricazione.180F1B0330C
181F1B0670
182F1B0058C
223

MOTORE
189)
Versioni 1.0 1.3
Codice tipo 55282151 55282328
Ciclo Otto Otto
Numero e posizione cilindri 3 in linea 4 in linea
Diametro e corsa stantuffi (mm) 70 x 86,5 70 x 86,5
Cilindrata totale (cm³) 999 1332
Rapporto di compressione 10,5 ± 0,2 10,5 ± 0,2
Potenza massima (CEE) (kW) 88 110
Potenza massima (CEE) (CV) 120 150
regime corrispondente (giri/min) 5750 5500
Coppia massima (CEE) (Nm) 190 270
regime corrispondente (giri/min) 1750 1850
Candele di accensione NGK ILKFR7A8 NGK ILKFR7A8
CombustibileBenzina verde senza piombo 95 R.O.N.
(Specifica EN228)Benzina verde senza piombo 95 R.O.N.
(Specifica EN228)
224
DATI TECNICI

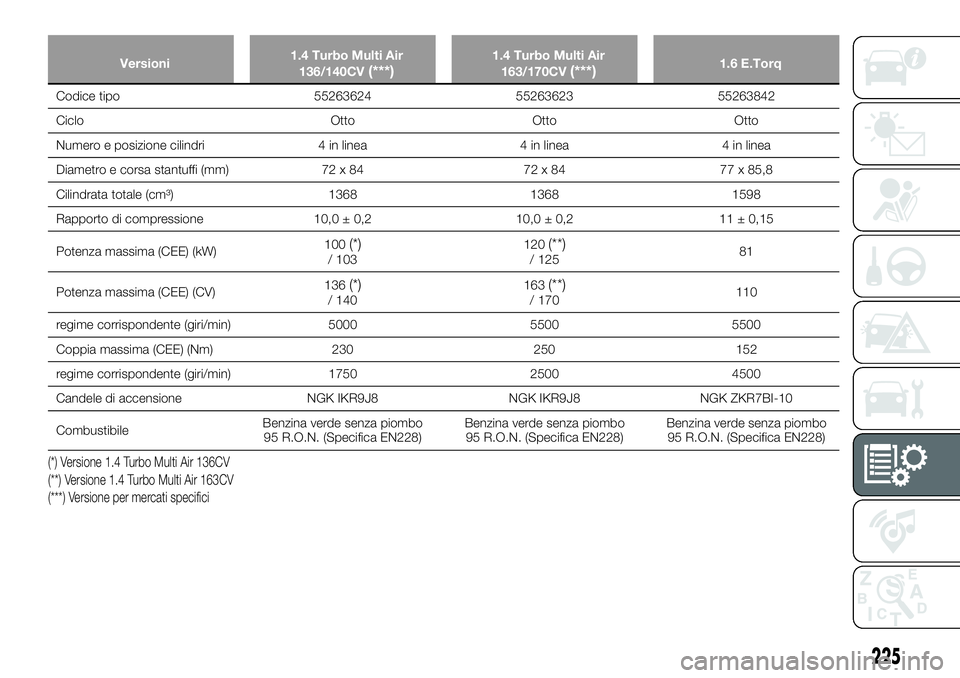

Versioni1.4 Turbo Multi Air
136/140CV(***)1.4 Turbo Multi Air
163/170CV(***)1.6 E.Torq
Codice tipo 55263624 55263623 55263842
Ciclo Otto Otto Otto
Numero e posizione cilindri 4 in linea 4 in linea 4 in linea
Diametro e corsa stantuffi (mm) 72 x 84 72 x 84 77 x 85,8
Cilindrata totale (cm³) 1368 1368 1598
Rapporto di compressione 10,0 ± 0,2 10,0 ± 0,2 11 ± 0,15
Potenza massima (CEE) (kW)100
(*)/ 103120(**)/ 12581
Potenza massima (CEE) (CV)136
(*)/ 140163(**)/ 170110
regime corrispondente (giri/min) 5000 5500 5500
Coppia massima (CEE) (Nm) 230 250 152
regime corrispondente (giri/min) 1750 2500 4500
Candele di accensione NGK IKR9J8 NGK IKR9J8 NGK ZKR7BI-10
CombustibileBenzina verde senza piombo
95 R.O.N. (Specifica EN228)Benzina verde senza piombo
95 R.O.N. (Specifica EN228)Benzina verde senza piombo
95 R.O.N. (Specifica EN228)
(***) Versione per mercati specifici (*) Versione 1.4 Turbo Multi Air 136CV
(**) Versione 1.4 Turbo Multi Air 163CV
225

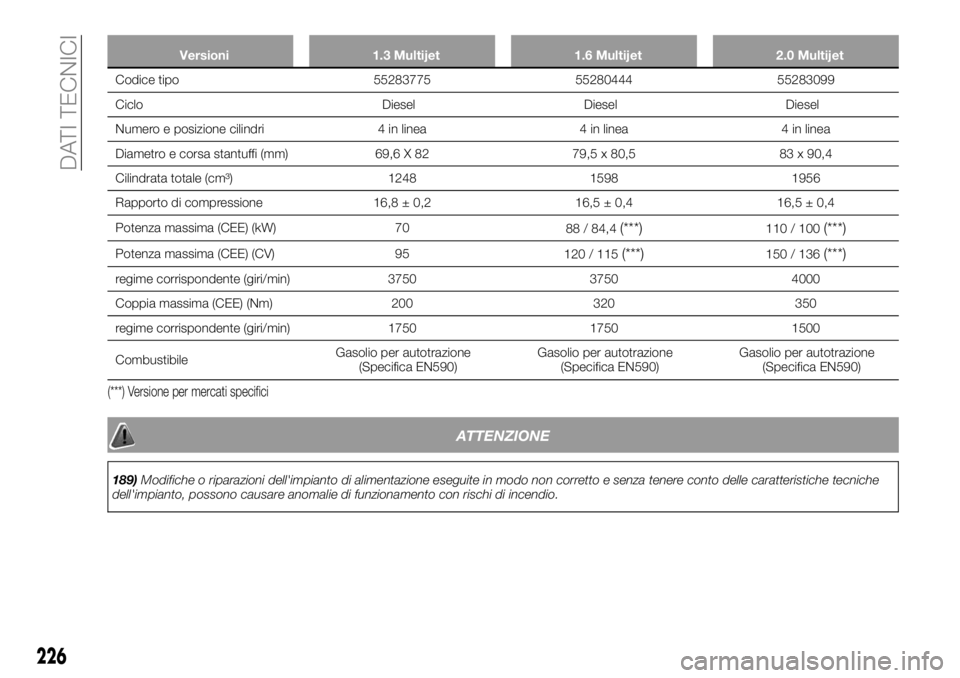

Versioni 1.3 Multijet 1.6 Multijet 2.0 Multijet
Codice tipo 55283775 55280444 55283099
Ciclo Diesel Diesel Diesel
Numero e posizione cilindri 4 in linea 4 in linea 4 in linea
Diametro e corsa stantuffi (mm) 69,6 X 82 79,5 x 80,5 83 x 90,4
Cilindrata totale (cm³) 1248 1598 1956
Rapporto di compressione 16,8 ± 0,2 16,5 ± 0,4 16,5 ± 0,4
Potenza massima (CEE) (kW) 70
88 / 84,4
(***)110 / 100(***)
Potenza massima (CEE) (CV) 95
120 / 115(***)150 / 136(***)
regime corrispondente (giri/min) 3750 3750 4000
Coppia massima (CEE) (Nm) 200 320 350
regime corrispondente (giri/min) 1750 1750 1500
CombustibileGasolio per autotrazione
(Specifica EN590)Gasolio per autotrazione
(Specifica EN590)Gasolio per autotrazione
(Specifica EN590)
(***) Versione per mercati specifici
ATTENZIONE
189)Modifiche o riparazioni dell'impianto di alimentazione eseguite in modo non corretto e senza tenere conto delle caratteristiche tecniche
dell'impianto, possono causare anomalie di funzionamento con rischi di incendio.
226
DATI TECNICI

RUOTE

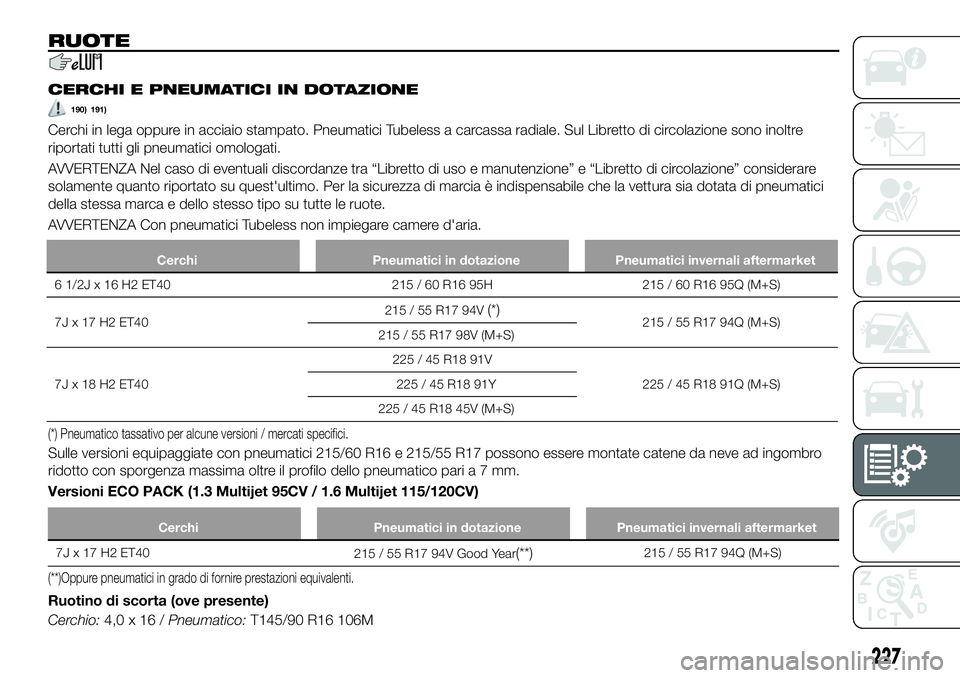

CERCHI E PNEUMATICI IN DOTAZIONE
190) 191)
Cerchi in lega oppure in acciaio stampato. Pneumatici Tubeless a carcassa radiale. Sul Libretto di circolazione sono inoltre
riportati tutti gli pneumatici omologati.
AVVERTENZA Nel caso di eventuali discordanze tra “Libretto di uso e manutenzione” e “Libretto di circolazione” considerare
solamente quanto riportato su quest'ultimo. Per la sicurezza di marcia è indispensabile che la vettura sia dotata di pneumatici
della stessa marca e dello stesso tipo su tutte le ruote.
AVVERTENZA Con pneumatici Tubeless non impiegare camere d'aria.
(*) Pneumatico tassativo per alcune versioni / mercati specifici.
Sulle versioni equipaggiate con pneumatici 215/60 R16 e 215/55 R17 possono essere montate catene da neve ad ingombro
ridotto con sporgenza massima oltre il profilo dello pneumatico paria7mm.
Versioni ECO PACK (1.3 Multijet 95CV / 1.6 Multijet 115/120CV)
Ruotino di scorta (ove presente)
Cerchio:4,0x16/Pneumatico:T145/90 R16 106M
227
Cerchi Pneumatici in dotazione Pneumatici invernali aftermarket
6 1/2J x 16 H2 ET40 215 / 60 R16 95H 215 / 60 R16 95Q (M+S)
7J x 17 H2 ET40215 / 55 R17 94V
(*)215 / 55 R17 94Q (M+S)
215 / 55 R17 98V (M+S)
7J x 18 H2 ET40225 / 45 R18 91V
225 / 45 R18 91Q (M+S) 225 / 45 R18 91Y
225 / 45 R18 45V (M+S)
Cerchi Pneumatici in dotazione Pneumatici invernali aftermarket
7J x 17 H2 ET40
215 / 55 R17 94V Good Year(**)215 / 55 R17 94Q (M+S)
(**)Oppure pneumatici in grado di fornire prestazioni equivalenti.

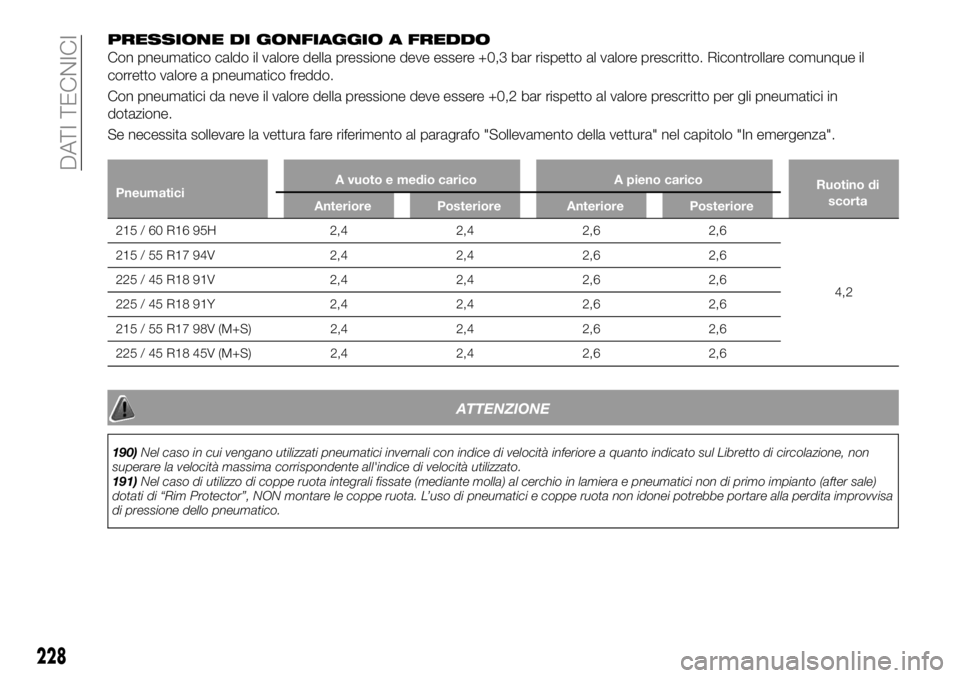

PRESSIONE DI GONFIAGGIO A FREDDO
Con pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al valore prescritto. Ricontrollare comunque il
corretto valore a pneumatico freddo.
Con pneumatici da neve il valore della pressione deve essere +0,2 bar rispetto al valore prescritto per gli pneumatici in
dotazione.
Se necessita sollevare la vettura fare riferimento al paragrafo "Sollevamento della vettura" nel capitolo "In emergenza".
ATTENZIONE
190)Nel caso in cui vengano utilizzati pneumatici invernali con indice di velocità inferiore a quanto indicato sul Libretto di circolazione, non
superare la velocità massima corrispondente all'indice di velocità utilizzato.
191)Nel caso di utilizzo di coppe ruota integrali fissate (mediante molla) al cerchio in lamiera e pneumatici non di primo impianto (after sale)
dotati di “Rim Protector”, NON montare le coppe ruota. L’uso di pneumatici e coppe ruota non idonei potrebbe portare alla perdita improvvisa
di pressione dello pneumatico.
228
DATI TECNICI
PneumaticiA vuoto e medio carico A pieno carico
Ruotino di
scorta
Anteriore Posteriore Anteriore Posteriore
215 / 60 R16 95H 2,4 2,4 2,6 2,6
4,2 215 / 55 R17 94V 2,4 2,4 2,6 2,6
225 / 45 R18 91V 2,4 2,4 2,6 2,6
225 / 45 R18 91Y 2,4 2,4 2,6 2,6
215 / 55 R17 98V (M+S) 2,4 2,4 2,6 2,6
225 / 45 R18 45V (M+S) 2,4 2,4 2,6 2,6
