FIAT 500X 2019 Libretto Uso Manutenzione (in Italian)
Manufacturer: FIAT, Model Year: 2019, Model line: 500X, Model: FIAT 500X 2019Pages: 296, PDF Dimensioni: 7.84 MB
Page 231 of 296

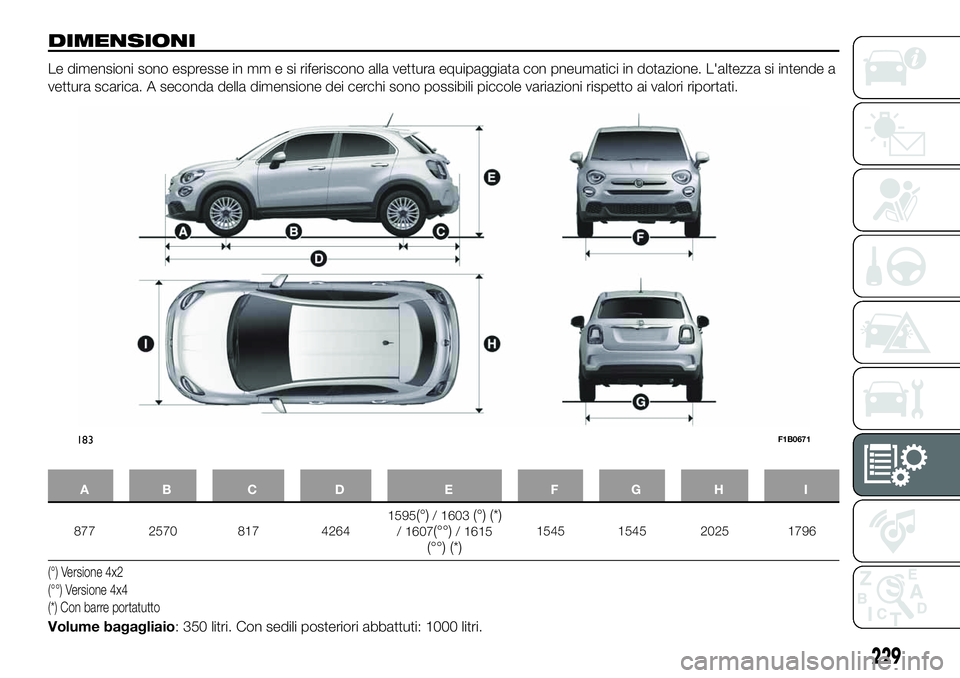

DIMENSIONI
Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione. L'altezza si intende a
vettura scarica. A seconda della dimensione dei cerchi sono possibili piccole variazioni rispetto ai valori riportati.
AB C D E FGH I
877 2570 817 42641595(°)/ 1603(°) (*)/ 1607(°°)/ 1615(°°) (*)
1545 1545 2025 1796
(°) Versione 4x2
(*) Con barre portatutto (°°) Versione 4x4
Volume bagagliaio: 350 litri. Con sedili posteriori abbattuti: 1000 litri.
183F1B0671
229

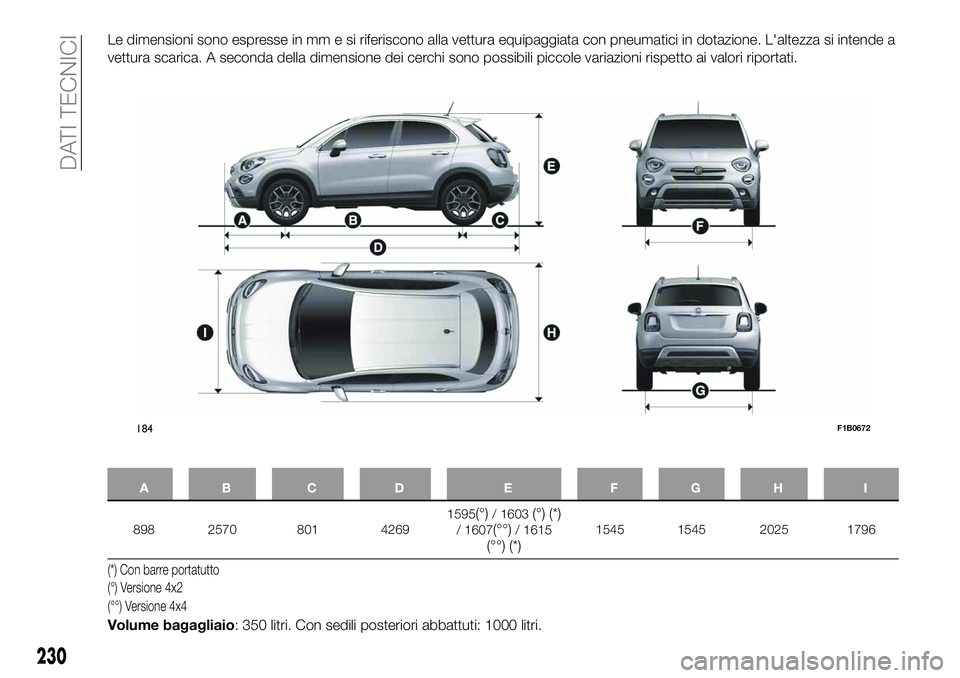

Page 232 of 296
Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione. L'altezza si intende a
vettura scarica. A seconda della dimensione dei cerchi sono possibili piccole variazioni rispetto ai valori riportati.
AB C D E FGH I
898 2570 801 42691595(°)/ 1603(°) (*)/ 1607(°°)/ 1615(°°) (*)
1545 1545 2025 1796
(°) Versione 4x2 (*) Con barre portatutto
(°°) Versione 4x4
Volume bagagliaio: 350 litri. Con sedili posteriori abbattuti: 1000 litri.
184F1B0672
230
DATI TECNICI
Page 233 of 296

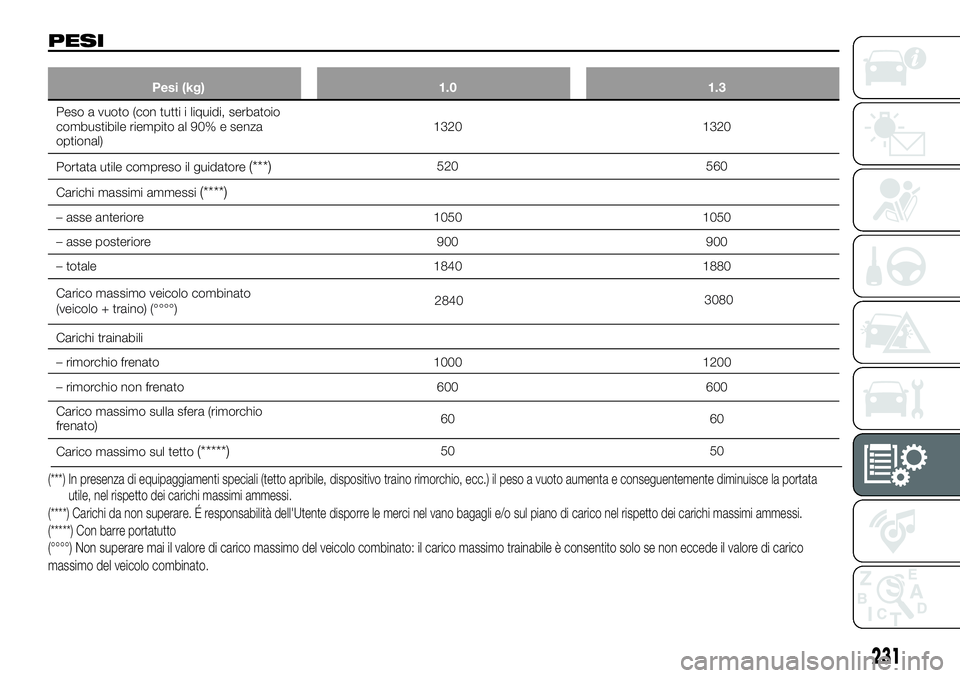

PESI
Pesi (kg) 1.0 1.3
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza
optional)1320 1320
Portata utile compreso il guidatore
(***)520 560
Carichi massimi ammessi
(****)
– asse anteriore 1050 1050
– asse posteriore 900 900
– totale 1840 1880
Carichi trainabili
– rimorchio frenato
1 00 1 00
– rimorchio non frenato 600 600
Carico massimo sulla sfera (rimorchio
frenato)60 60
Carico massimo sul tetto
(*****)50 50
(***) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata
utile, nel rispetto dei carichi massimi ammessi.
(****) Carichi da non superare. É responsabilità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi
massimi ammessi.
(*****) Con barre portatutto
<000900a100a100a100a1000a0001002f0050004f0001005400560051004600530042005300460001004e0042004a0001004a004d000100570042004d00500053004600010045004a0001004400420053004a004400500001004e004200540054004a004e00
50000100450046004d000100570046004a00440050004d0050><000100440050004e0043004a004f004200550050001b0001004a004d0001004400420053004a004400500001004e004200540054004a004e00500001005500530042004a004f00420043004a004d0046000100d2000100440050004f00540046004f005500
4a00550050000100540050004d00500001005400460001004f> P O F D D F E F J M W B M P S F E J D B S J D P
N B T T J N P E F M W F J D P M P D P N C J O B U P
231
$ B S J D P N B T T J N P W F J D P M P D P N C J O B U P
W F J D P M P U S B J O P
¡ ¡ ¡ ¡

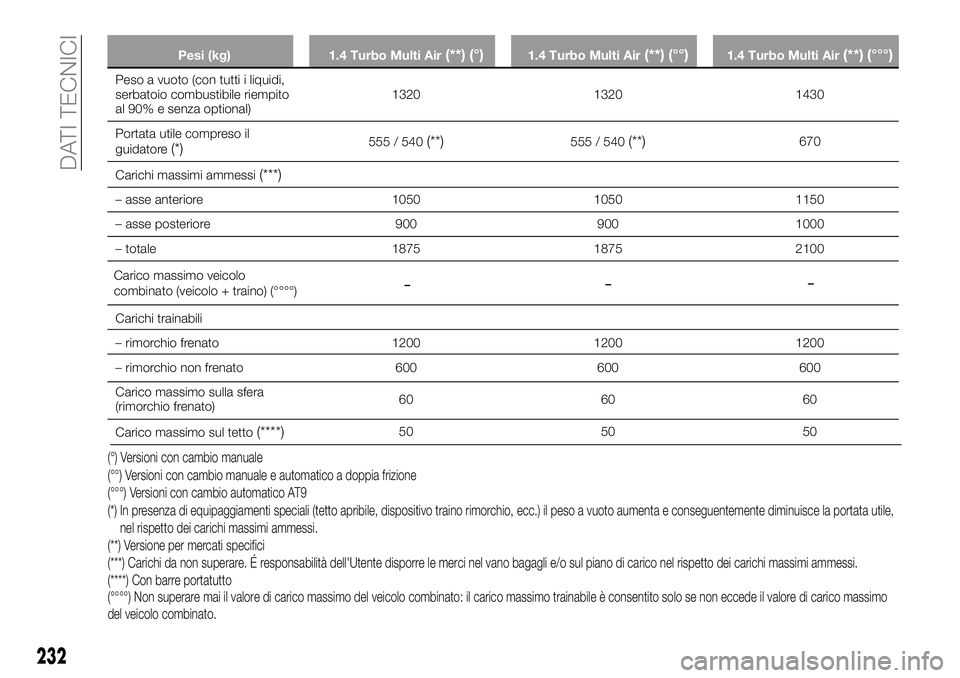

Page 234 of 296
Pesi (kg) 1.4 Turbo Multi Air(**) (°)1.4 Turbo Multi Air(**) (°°)1.4 Turbo Multi Air(**) (°°°)
Peso a vuoto (con tutti i liquidi,
serbatoio combustibile riempito
al 90% e senza optional)1320 1320 1430
Portata utile compreso il
guidatore
(*)555 / 540(**)555 / 540(**)670
Carichi massimi ammessi
(***)
– asse anteriore 1050 1050 1150
– asse posteriore 900 900 1000
– totale 1875 1875 2100
Carichi trainabili
– rimorchio frenato 1200 1200 1200
– rimorchio non frenato 600 600 600
Carico massimo sulla sfera
(rimorchio frenato)60 60 60
Carico massimo sul tetto
(****)50 50 50
(°) Versioni con cambio manuale
(°°) Versioni con cambio manuale e automatico a doppia frizione
(°°°) Versioni con cambio automatico AT 9
(*) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile,
nel rispetto dei carichi massimi ammessi.
(**) Versione per
mercati specifici
(***) Carichi da non superare. É responsabilità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
(****) Con barre portatutto
<000900a100a100a100a1000a0001002f0050004f0001005400560051004600530042005300460001004e0042004a0001004a004d000100570042004d00500053004600010045004a0001004400420053004a004400500001004e004200540054004a004e00
50000100450046004d000100570046004a00440050004d0050><000100440050004e0043004a004f004200550050001b0001004a004d0001004400420053004a004400500001004e004200540054004a004e00500001005500530042004a004f00420043004a004d0046000100d2000100440050004f00540046004f005500
4a00550050000100540050004d00500001005400460001004f> P O F D D F E F J M W B M P S F E J D B S J D P N B T T J N P
E F M W F J D P M P D P N C J O B U P
232
DATI TECNICI
$ B S J D P N B T T J N P W F J D P M P
D P N C J O B U P W F J D P M P U S B J O P
¡ ¡ ¡ ¡

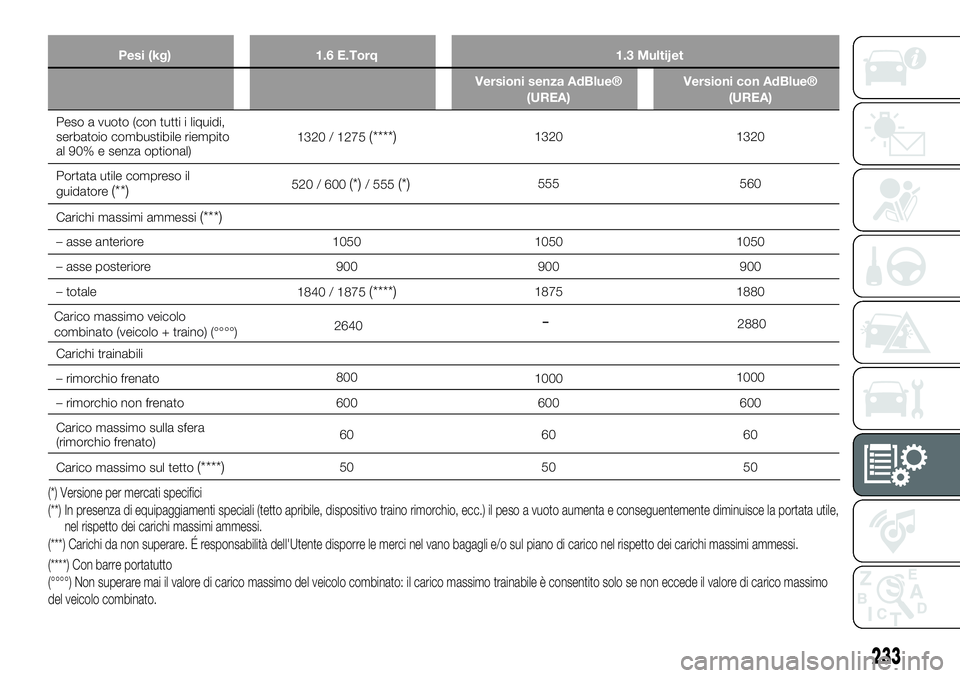

Page 235 of 296
Pesi (kg) 1.6 E.Torq 1.3 Multijet
Versioni senza AdBlue®
(UREA)Versioni con AdBlue®
(UREA)
Peso a vuoto (con tutti i liquidi,
serbatoio combustibile riempito
al 90% e senza optional)1320 / 1275(****)1320 1320
Portata utile compreso il
guidatore
(**)520 / 600 (*) / 555 (*)555 560
Carichi massimi ammessi
(***)
– asse anteriore 1050 1050 1050
– asse posteriore 900 900 900
– totale
1840 / 1875
(****)1875 1880
Carichi trainabili
– rimorchio frenato
1000
– rimorchio non frenato 600 600 600
Carico massimo sulla sfera
(rimorchio frenato)60 60 60
Carico massimo sul tetto
(****)50 50 50
7 F S T J P O F Q F S N F S D B U J T Q F D J G J D J
(**) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile,
nel rispetto dei carichi massimi ammessi.
(***) Carichi da non superare. É responsabilità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei
carichi massimi ammessi.
(****) Con barre portatutto
<000900a100a100a100a1000a0001002f0050004f0001005400560051004600530042005300460001004e0042004a0001004a004d000100570042004d00500053004600010045004a0001004400420053004a004400500001004e004200540054004a004e00
50000100450046004d000100570046004a00440050004d0050><000100440050004e0043004a004f004200550050001b0001004a004d0001004400420053004a004400500001004e004200540054004a004e00500001005500530042004a004f00420043004a004d0046000100d2000100440050004f00540046004f005500
4a00550050000100540050004d00500001005400460001004f> P O F D D F E F J M W B M P S F E J D B S J D P N B T T J N P
E F M W F J D P M P D P N C J O B U P
233
$ B S J D P N B T T J N P W F J D P M P
D P N C J O B U P W F J D P M P U S B J O P
¡ ¡ ¡ ¡

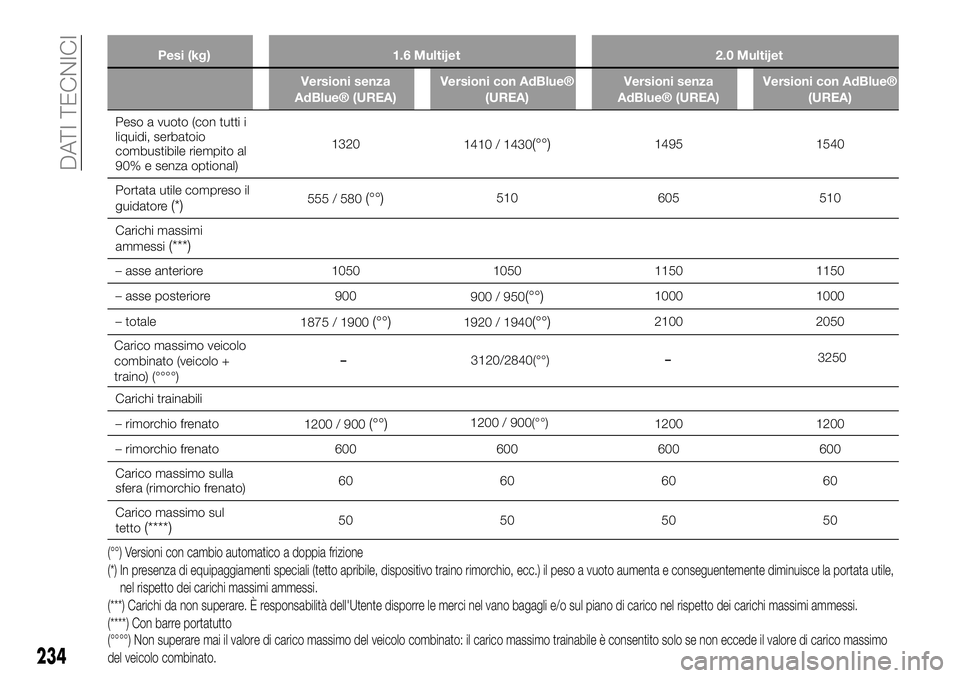

Page 236 of 296
Pesi (kg) 1.6 Multijet 2.0 Multijet
Versioni senza
AdBlue® (UREA)Versioni con AdBlue®
(UREA)Versioni senza
AdBlue® (UREA)Versioni con AdBlue®
(UREA)
Peso a vuoto (con tutti i
liquidi, serbatoio
combustibile riempito al
90% e senza optional)1320
1410 / 1430
(°°)1495 1540
Portata utile compreso il
guidatore
(*)555 / 580(°°)510 605 510
Carichi massimi
ammessi
(***)
– asse anteriore 1050 1050 1150 1150
– asse posteriore 900
900 / 950
(°°)1000 1000
– totale
1875 / 1900
(°°)1920 / 1940(°°)2100 2050
Carichi trainabili
– rimorchio frenato
1200 / 900
(°°) ¡ ¡
12001 00
– rimorchio frenato 600 600 600 600
Carico massimo sulla
sfera (rimorchio frenato)60 60 60 60
Carico massimo sul
tetto
(****)50 50 50 50
(°°) Versioni con cambio automatico a doppia frizione
(*) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile,
nel rispetto dei carichi massimi ammessi.
(***) Carichi da non superare. È responsabilità dell'Utente disporre le merci nel vano bagagli e/o
sul piano di carico nel rispetto dei carichi massimi ammessi.
(****) Con barre portatutto
<000900a100a100a100a1000a0001002f0050004f0001005400560051004600530042005300460001004e0042004a0001004a004d000100570042004d00500053004600010045004a0001004400420053004a004400500001004e004200540054004a004e00
50000100450046004d000100570046004a00440050004d0050><000100440050004e0043004a004f004200550050001b0001004a004d0001004400420053004a004400500001004e004200540054004a004e00500001005500530042004a004f00420043004a004d0046000100d2000100440050004f00540046004f005500
4a00550050000100540050004d00500001005400460001004f> P O F D D F E F J M W B M P S F E J D B S J D P N B T T J N P
E F M W F J D P M P D P N C J O B U P
234
DATI TECNICI
$ B S J D P N B T T J N P W F J D P M P
D P N C J O B U P W F J D P M P
U S B J O P
¡ ¡ ¡ ¡
¡ ¡
Page 237 of 296

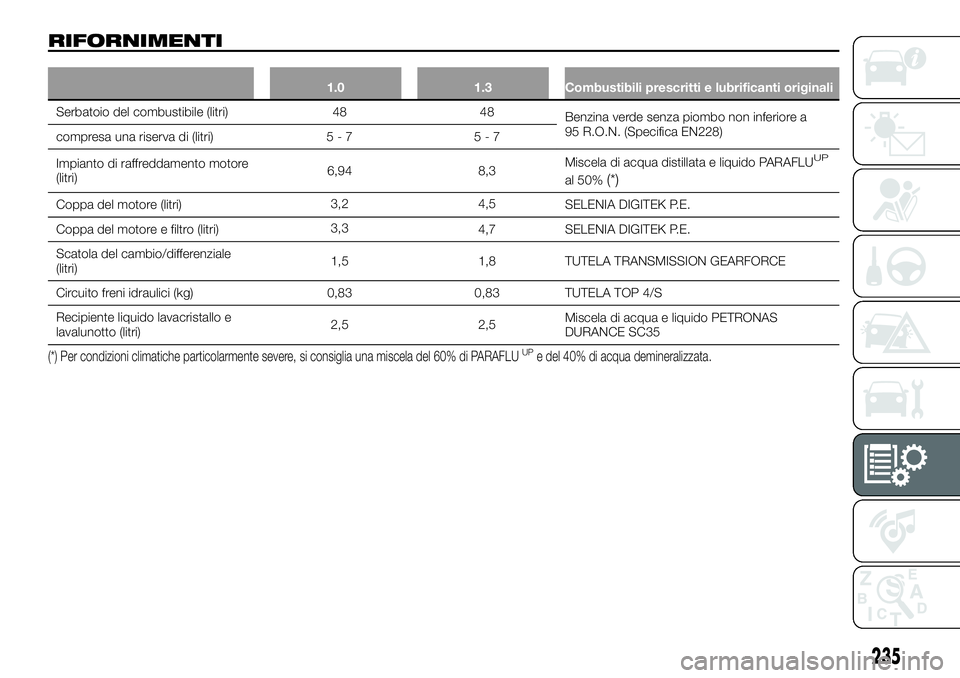

RIFORNIMENTI
1.0 1.3 Combustibili prescritti e lubrificanti originali
Serbatoio del combustibile (litri) 48 48
Benzina verde senza piombo non inferiore a
95 R.O.N. (Specifica EN228)
compresa una riserva di (litri) 5 - 7 5 - 7
Impianto di raffreddamento motore
(litri)6,94 8,3Miscela di acqua distillata e liquido PARAFLU
UP
al 50%(*)
Coppa del motore ( O L W U L)
SELENIA DIGITEK P.E.
Coppa del motore e filtro ( O L W U L)
4, SELENIA DIGITEK P.E.
Scatola del cambio/differenziale
(litri)1,5 1,8 TUTELA TRANSMISSION GEARFORCE
Circuito freni idraulici (kg) 0,83 0,83 TUTELA TOP 4/S
Recipiente liquido lavacristallo e
lavalunotto (litri)2,5 2,5Miscela di acqua e liquido PETRONAS
DURANCE SC35
(*) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua demineralizzata.
235

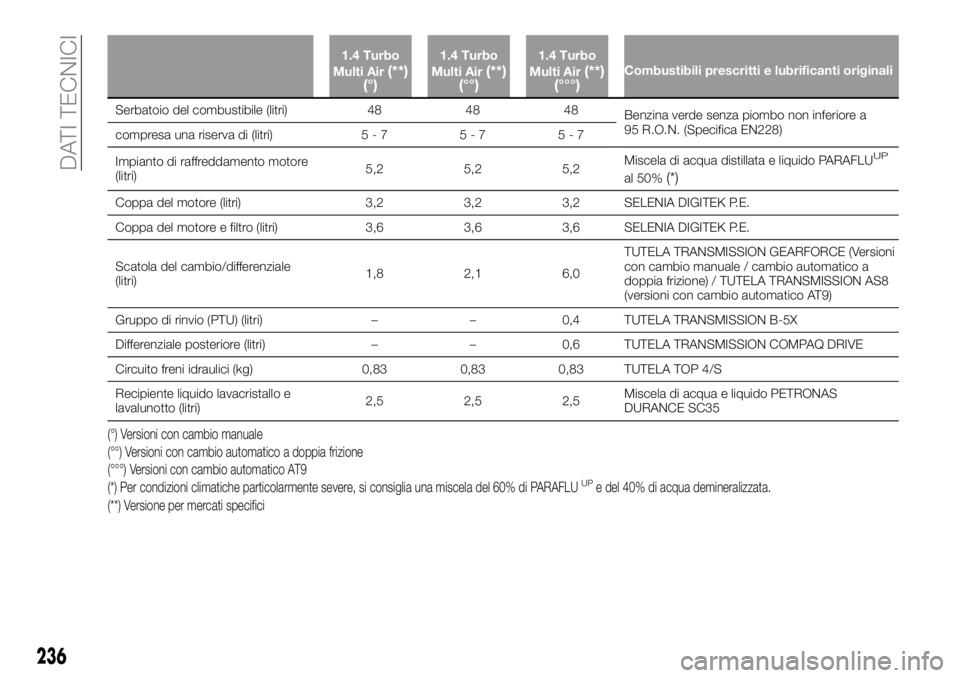

Page 238 of 296
1.4 Turbo
Multi Air(**)
(°)1.4 Turbo
Multi Air(**)
(°°)1.4 Turbo
Multi Air(**)
(°°°)Combustibili prescritti e lubrificanti originali
Serbatoio del combustibile (litri) 48 48 48
Benzina verde senza piombo non inferiore a
95 R.O.N. (Specifica EN228)
compresa una riserva di (litri) 5 - 7 5 - 7 5 - 7
Impianto di raffreddamento motore
(litri)5,2 5,2 5,2Miscela di acqua distillata e liquido PARAFLU
UP
al 50%(*)
Coppa del motore (litri) 3,2 3,2 3,2 SELENIA DIGITEK P.E.
Coppa del motore e filtro (litri) 3,6 3,6 3,6 SELENIA DIGITEK P.E.
Scatola del cambio/differenziale
(litri)1,8 2,1 6,0TUTELA TRANSMISSION GEARFORCE (Versioni
con cambio manuale / cambio automatico a
doppia frizione) / TUTELA TRANSMISSION AS8
(versioni con cambio automatico AT9)
Gruppo di rinvio (PTU) (litri) – – 0,4 TUTELA TRANSMISSION B-5X
Differenziale posteriore (litri) – – 0,6 TUTELA TRANSMISSION COMPAQ DRIVE
Circuito freni idraulici (kg) 0,83 0,83 0,83 TUTELA TOP 4/S
Recipiente liquido lavacristallo e
lavalunotto (litri)2,5 2,5 2,5Miscela di acqua e liquido PETRONAS
DURANCE SC35
(**) Versione per mercati specifici (°) Versioni con cambio manuale
(°°) Versioni con cambio automatico a doppia frizione
(°°°) Versioni con cambio automatico AT9
(*) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLU
UPe del 40% di acqua demineralizzata.
236
DATI TECNICI

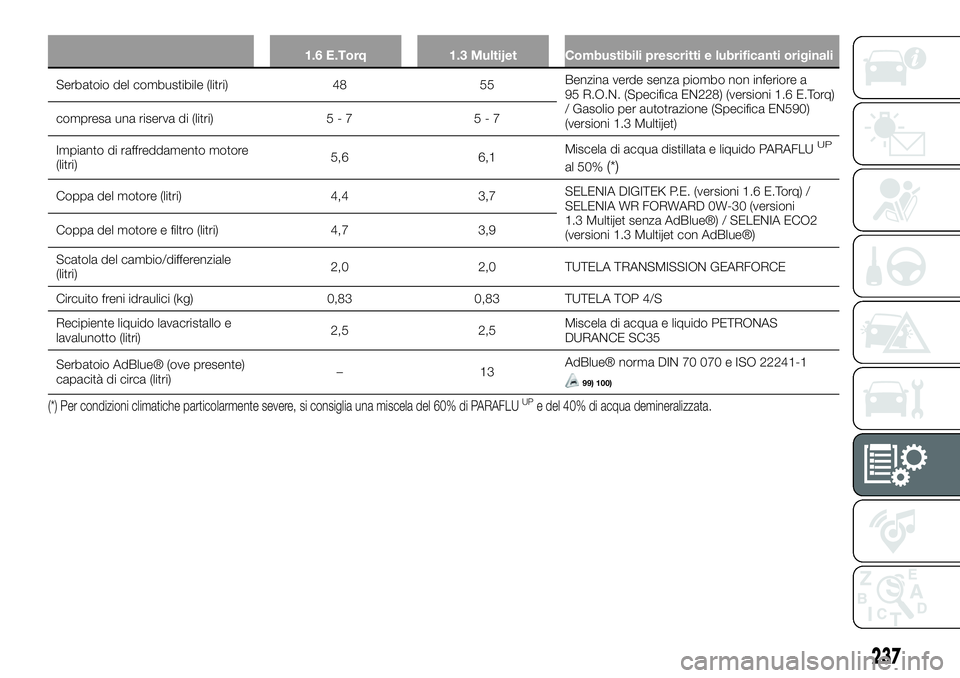

Page 239 of 296
1.6 E.Torq 1.3 Multijet Combustibili prescritti e lubrificanti originali
Serbatoio del combustibile (litri) 48 55Benzina verde senza piombo non inferiore a
95 R.O.N. (Specifica EN228) (versioni 1.6 E.Torq)
/ Gasolio per autotrazione (Specifica EN590)
(versioni 1.3 Multijet) compresa una riserva di (litri) 5 - 7 5 - 7
Impianto di raffreddamento motore
(litri)5,6 6,1Miscela di acqua distillata e liquido PARAFLU
UP
al 50%(*)
Coppa del motore (litri) 4,4 3,7SELENIA DIGITEK P.E. (versioni 1.6 E.Torq) /
SELENIA WR FORWARD 0W-30 (versioni
1.3 Multijet senza AdBlue®) / SELENIA ECO2
(versioni 1.3 Multijet con AdBlue®) Coppa del motore e filtro (litri) 4,7 3,9
Scatola del cambio/differenziale
(litri)2,0 2,0 TUTELA TRANSMISSION GEARFORCE
Circuito freni idraulici (kg) 0,83 0,83 TUTELA TOP 4/S
Recipiente liquido lavacristallo e
lavalunotto (litri)2,5 2,5Miscela di acqua e liquido PETRONAS
DURANCE SC35
Serbatoio AdBlue® (ove presente)
capacità di circa (litri)–13AdBlue® norma DIN 70 070 e ISO 22241-1
99) 100)
(*) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua demineralizzata.
237

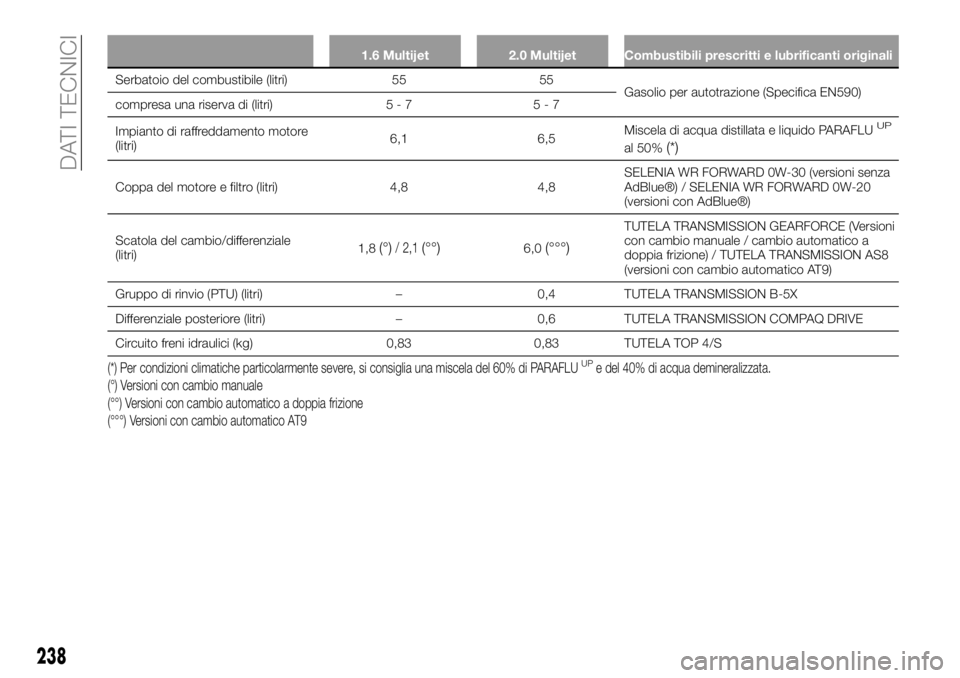

Page 240 of 296
1.6 Multijet 2.0 Multijet Combustibili prescritti e lubrificanti originali
Serbatoio del combustibile (litri) 55 55
Gasolio per autotrazione (Specifica EN590)
compresa una riserva di (litri) 5 - 7 5 - 7
Impianto di raffreddamento motore
(litri)6,1 6,5Miscela di acqua distillata e liquido PARAFLU
UP
al 50%(*)
Coppa del motore e filtro (litri) 4,8 4,8SELENIA WR FORWARD 0W-30 (versioni senza
AdBlue®) / SELENIA WR FORWARD 0W-20
(versioni con AdBlue®)
Scatola del cambio/differenziale
(litri)1,8
(°)/ 2,1(°°)6,0(°°°)
TUTELA TRANSMISSION GEARFORCE (Versioni
con cambio manuale / cambio automatico a
doppia frizione) / TUTELA TRANSMISSION AS8
(versioni con cambio automatico AT9)
Gruppo di rinvio (PTU) (litri) – 0,4 TUTELA TRANSMISSION B-5X
Differenziale posteriore (litri) – 0,6 TUTELA TRANSMISSION COMPAQ DRIVE
Circuito freni idraulici (kg) 0,83 0,83 TUTELA TOP 4/S
(*) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua demineralizzata.
(°) Versioni con cambio manuale
(°°) Versioni con cambio automatico a doppia frizione
(°°°) Versioni con cambio automatico AT9
238
