FIAT 500X 2019 Libretto Uso Manutenzione (in Italian)

Spia Cosa significa
giallaAVARIA SISTEMA EOBD / INIEZIONE
In condizioni normali, portando il dispositivo di avviamento in posizione MAR, la spia si accende, ma deve
spegnersi appena avviato il motore. La funzionalità della spia può essere verificata mediante apposite
apparecchiature dagli agenti di controllo del traffico. Attenersi alle norme vigenti nel Paese nel quale si
circola.
13)
Avaria impianto di iniezione
Se la spia rimane accesa, oppure se si accende durante la marcia, significa che l'impianto di iniezione non
funziona correttamente. La spia accesa a luce fissa segnala un malfunzionamento nel sistema di
alimentazione/accensione che potrebbe provocare elevate emissioni allo scarico, possibile perdita di
prestazioni, cattiva guidabilità e consumi elevati. Su alcune versioni il display visualizza il messaggio
dedicato. La spia si spegne se il malfunzionamento scompare, ma il sistema memorizza comunque la
segnalazione. In queste condizioni si può proseguire la marcia, evitando tuttavia di richiedere sforzi gravosi
al motore oppure elevate velocità. L'uso prolungato della vettura con spia accesa fissa può causare danni.
Rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
Danneggiamento catalizzatore
Se la spia si accende a luce lampeggiante significa che il catalizzatore potrebbe essere danneggiato.
Rilasciare il pedale dell'acceleratore, portandosi a bassi regimi, fino a quando la spia smette di
lampeggiare. Proseguire la marcia a velocità moderata, cercando di evitare condizioni di guida che
possano provocare ulteriori lampeggi e rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
AVARIA DEL SISTEMA INIEZIONE DELL'AdBlue® (UREA) (versioni Diesel)
(ove presente)
La spia si accende, unitamente a un messaggio dedicato quadro (per versioni / mercati dove previsto) nel
caso venga immesso un liquido non conforme alle caratteristiche nominali o venga rilevato un consumo
medio dell'AdBlue® (UREA) superiore al 50%.
Rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
Se l’anomalia non viene risolta, ogni volta che viene raggiunta una soglia successiva, verrà visualizzato sul
display del quadro strumenti un messaggio dedicato fino a che non sarà più possibile riavviare il motore.
Quando resteranno circa 200 km prima di impedire il riavvio del motore, sul cruscotto apparirà un
messaggio dedicato continuo (per versioni / mercato dove previsto) accompagnato da una segnalazione
sonora.
59

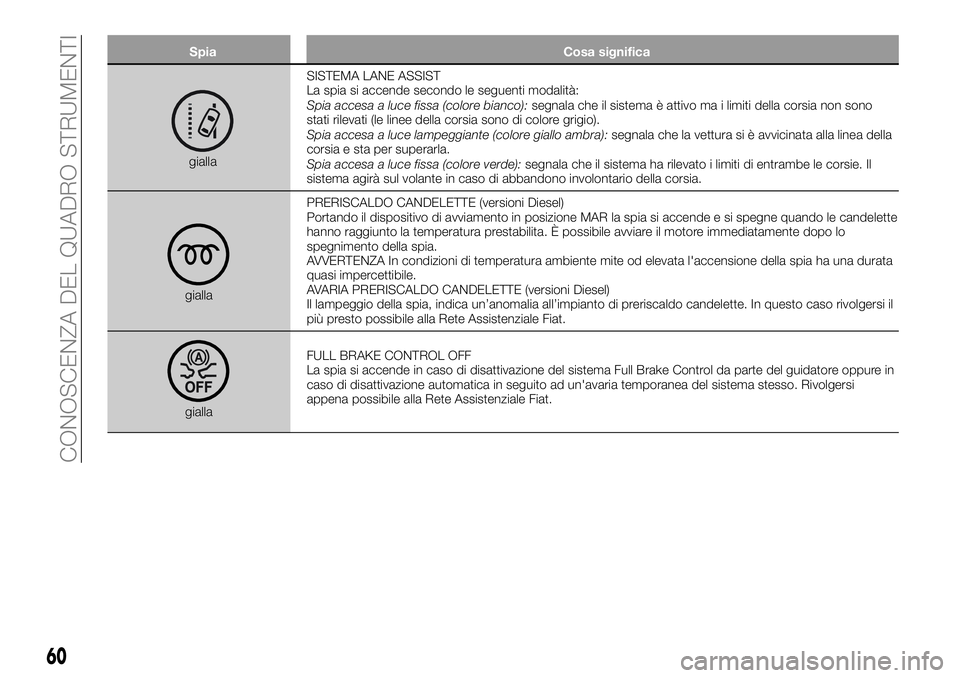

Spia Cosa significa
giallaSISTEMA LANE ASSIST
La spia si accende secondo le seguenti modalità:
Spia accesa a luce fissa (colore bianco):segnala che il sistema è attivo ma i limiti della corsia non sono
stati rilevati (le linee della corsia sono di colore grigio).
Spia accesa a luce lampeggiante (colore giallo ambra):segnala che la vettura si è avvicinata alla linea della
corsia e sta per superarla.
Spia accesa a luce fissa (colore verde):segnala che il sistema ha rilevato i limiti di entrambe le corsie. Il
sistema agirà sul volante in caso di abbandono involontario della corsia.
giallaPRERISCALDO CANDELETTE (versioni Diesel)
Portando il dispositivo di avviamento in posizione MAR la spia si accende e si spegne quando le candelette
hanno raggiunto la temperatura prestabilita. È possibile avviare il motore immediatamente dopo lo
spegnimento della spia.
AVVERTENZA In condizioni di temperatura ambiente mite od elevata l'accensione della spia ha una durata
quasi impercettibile.
AVARIA PRERISCALDO CANDELETTE (versioni Diesel)
Il lampeggio della spia, indica un’anomalia all’impianto di preriscaldo candelette. In questo caso rivolgersi il
più presto possibile alla Rete Assistenziale Fiat.
giallaFULL BRAKE CONTROL OFF
La spia si accende in caso di disattivazione del sistema Full Brake Control da parte del guidatore oppure in
caso di disattivazione automatica in seguito ad un'avaria temporanea del sistema stesso. Rivolgersi
appena possibile alla Rete Assistenziale Fiat.
60
CONOSCENZA DEL QUADRO STRUMENTI

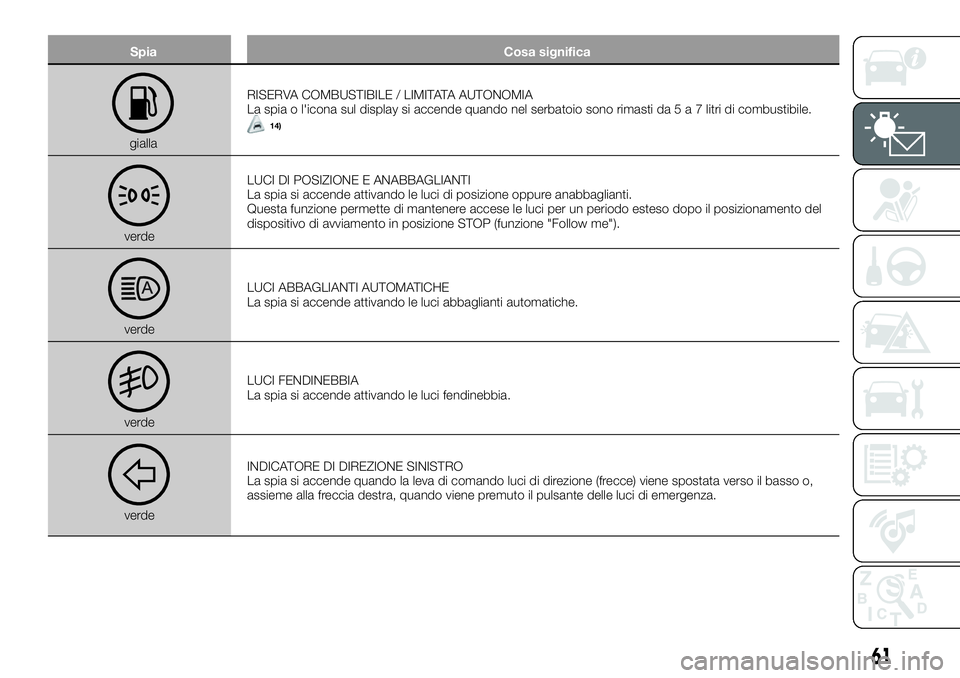

Spia Cosa significa
giallaRISERVA COMBUSTIBILE / LIMITATAAUTONOMIA
La spia o l'icona sul display si accende quando nel serbatoio sono rimasti da5a7litri di combustibile.
14)
verdeLUCI DI POSIZIONE E ANABBAGLIANTI
La spia si accende attivando le luci di posizione oppure anabbaglianti.
Questa funzione permette di mantenere accese le luci per un periodo esteso dopo il posizionamento del
dispositivo di avviamento in posizione STOP (funzione "Follow me").
verdeLUCI ABBAGLIANTI AUTOMATICHE
La spia si accende attivando le luci abbaglianti automatiche.
verdeLUCI FENDINEBBIA
La spia si accende attivando le luci fendinebbia.
verdeINDICATORE DI DIREZIONE SINISTRO
La spia si accende quando la leva di comando luci di direzione (frecce) viene spostata verso il basso o,
assieme alla freccia destra, quando viene premuto il pulsante delle luci di emergenza.
61

Spia Cosa significa
verdeINDICATORE DI DIREZIONE DESTRO
La spia si accende quando la leva di comando luci di direzione (frecce) viene spostata verso l'alto o,
assieme alla freccia sinistra, quando viene premuto il pulsante delle luci di emergenza.
verdeINTERVENTO SISTEMA START&STOP
La spia si accende in caso di intervento del sistema Start&Stop (spegnimento del motore). Riavviando il
motore la spia si spegne (per le modalità di riavviamento motore vedere quanto descritto al paragrafo
"Sistema Start&Stop" nel capitolo "Avviamento e guida").
verdeALIMENTAZIONE A BENZINA
La spia si accende durante la guida con alimentazione a benzina.
bluLUCI ABBAGLIANTI
La spia si accende attivando le luci abbaglianti.
biancoSENSORE LUMINOSITÀ
Misura l’illuminazione all’interno dell’abitacolo e regola autonomamente la luminosità del quadro strumenti.
62
CONOSCENZA DEL QUADRO STRUMENTI
(ove presente)

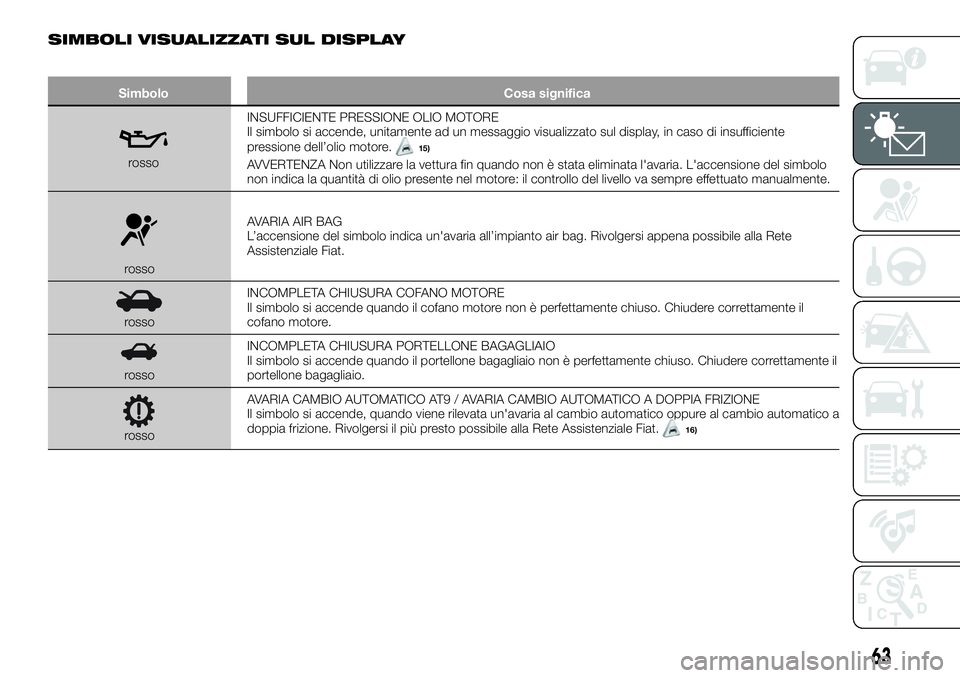

SIMBOLI VISUALIZZATI SUL DISPLAY
Simbolo Cosa significa
rossoINSUFFICIENTE PRESSIONE OLIO MOTORE
Il simbolo si accende, unitamente ad un messaggio visualizzato sul display, in caso di insufficiente
pressione dell’olio motore.15)
AVVERTENZA Non utilizzare la vettura fin quando non è stata eliminata l'avaria. L'accensione del simbolo
non indica la quantità di olio presente nel motore: il controllo del livello va sempre effettuato manualmente.
rossoAVARIA AIR BAG
L’accensione del simbolo indica un'avaria all’impianto air bag. Rivolgersi appena possibile alla Rete
Assistenziale Fiat.
rossoINCOMPLETA CHIUSURA COFANO MOTORE
Il simbolo si accende quando il cofano motore non è perfettamente chiuso. Chiudere correttamente il
cofano motore.
rossoINCOMPLETA CHIUSURA PORTELLONE BAGAGLIAIO
Il simbolo si accende quando il portellone bagagliaio non è perfettamente chiuso. Chiudere correttamente il
portellone bagagliaio.
rossoAVARIA CAMBIO AUTOMATICO AT9 / AVARIA CAMBIO AUTOMATICO A DOPPIA FRIZIONE
Il simbolo si accende, quando viene rilevata un'avaria al cambio automatico oppure al cambio automatico a
doppia frizione. Rivolgersi il più presto possibile alla Rete Assistenziale Fiat.16)
63

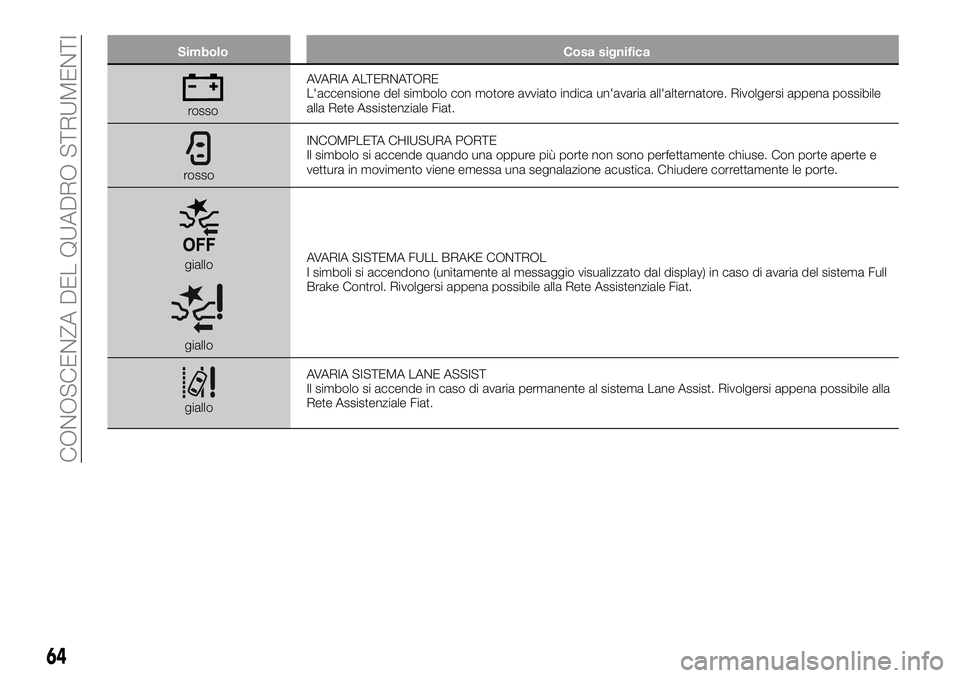

Simbolo Cosa significa
rossoAVARIA ALTERNATORE
L'accensione del simbolo con motore avviato indica un'avaria all'alternatore. Rivolgersi appena possibile
alla Rete Assistenziale Fiat.
rossoINCOMPLETA CHIUSURA PORTE
Il simbolo si accende quando una oppure più porte non sono perfettamente chiuse. Con porte aperte e
vettura in movimento viene emessa una segnalazione acustica. Chiudere correttamente le porte.
giallo
gialloAVARIA SISTEMA FULL BRAKE CONTROL
I simboli si accendono (unitamente al messaggio visualizzato dal display) in caso di avaria del sistema Full
Brake Control. Rivolgersi appena possibile alla Rete Assistenziale Fiat.
gialloAVARIA SISTEMA LANE ASSIST
Il simbolo si accende in caso di avaria permanente al sistema Lane Assist. Rivolgersi appena possibile alla
Rete Assistenziale Fiat.
64
CONOSCENZA DEL QUADRO STRUMENTI

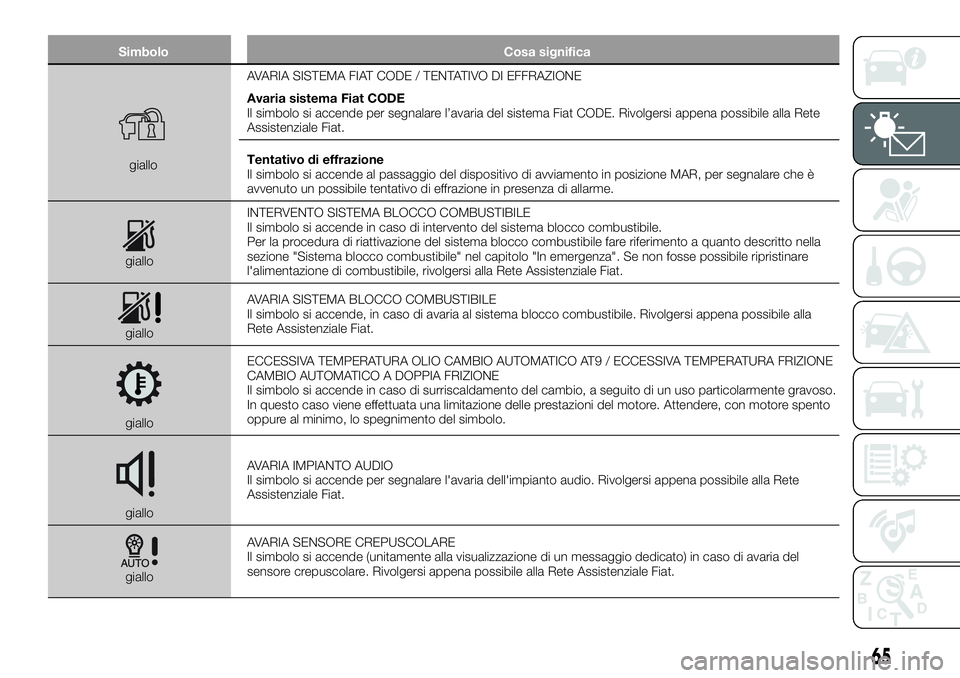

Simbolo Cosa significa
gialloAVARIA SISTEMA FIAT CODE / TENTATIVO DI EFFRAZIONE
Avaria sistema Fiat CODE
Il simbolo si accende per segnalare l’avaria del sistema Fiat CODE. Rivolgersi appena possibile alla Rete
Assistenziale Fiat.
Tentativo di effrazione
Il simbolo si accende al passaggio del dispositivo di avviamento in posizione MAR, per segnalare che è
avvenuto un possibile tentativo di effrazione in presenza di allarme.
gialloINTERVENTO SISTEMA BLOCCO COMBUSTIBILE
Il simbolo si accende in caso di intervento del sistema blocco combustibile.
Per la procedura di riattivazione del sistema blocco combustibile fare riferimento a quanto descritto nella
sezione "Sistema blocco combustibile" nel capitolo "In emergenza". Se non fosse possibile ripristinare
l'alimentazione di combustibile, rivolgersi alla Rete Assistenziale Fiat.
gialloAVARIA SISTEMA BLOCCO COMBUSTIBILE
Il simbolo si accende, in caso di avaria al sistema blocco combustibile. Rivolgersi appena possibile alla
Rete Assistenziale Fiat.
gialloECCESSIVA TEMPERATURA OLIO CAMBIO AUTOMATICO AT9 / ECCESSIVA TEMPERATURA FRIZIONE
CAMBIO AUTOMATICO A DOPPIA FRIZIONE
Il simbolo si accende in caso di surriscaldamento del cambio, a seguito di un uso particolarmente gravoso.
In questo caso viene effettuata una limitazione delle prestazioni del motore. Attendere, con motore spento
oppure al minimo, lo spegnimento del simbolo.
gialloAVARIA IMPIANTO AUDIO
Il simbolo si accende per segnalare l'avaria dell'impianto audio. Rivolgersi appena possibile alla Rete
Assistenziale Fiat.
gialloAVARIA SENSORE CREPUSCOLARE
Il simbolo si accende (unitamente alla visualizzazione di un messaggio dedicato) in caso di avaria del
sensore crepuscolare. Rivolgersi appena possibile alla Rete Assistenziale Fiat.
65

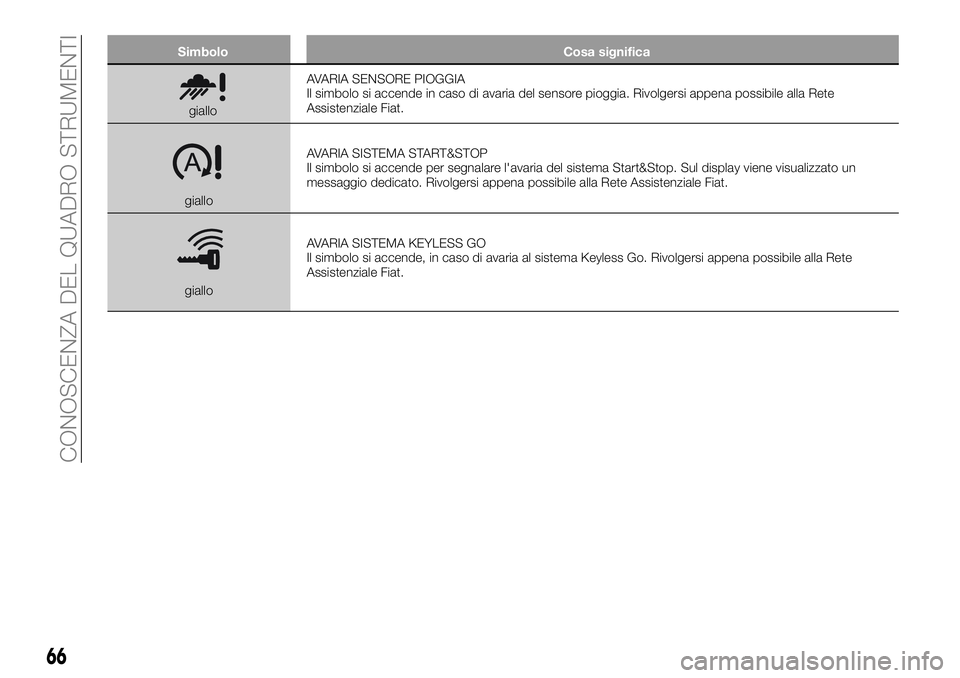

Simbolo Cosa significa
gialloAVARIA SENSORE PIOGGIA
Il simbolo si accende in caso di avaria del sensore pioggia. Rivolgersi appena possibile alla Rete
Assistenziale Fiat.
gialloAVARIA SISTEMA START&STOP
Il simbolo si accende per segnalare l'avaria del sistema Start&Stop. Sul display viene visualizzato un
messaggio dedicato. Rivolgersi appena possibile alla Rete Assistenziale Fiat.
gialloAVARIA SISTEMA KEYLESS GO
Il simbolo si accende, in caso di avaria al sistema Keyless Go. Rivolgersi appena possibile alla Rete
Assistenziale Fiat.
66
CONOSCENZA DEL QUADRO STRUMENTI

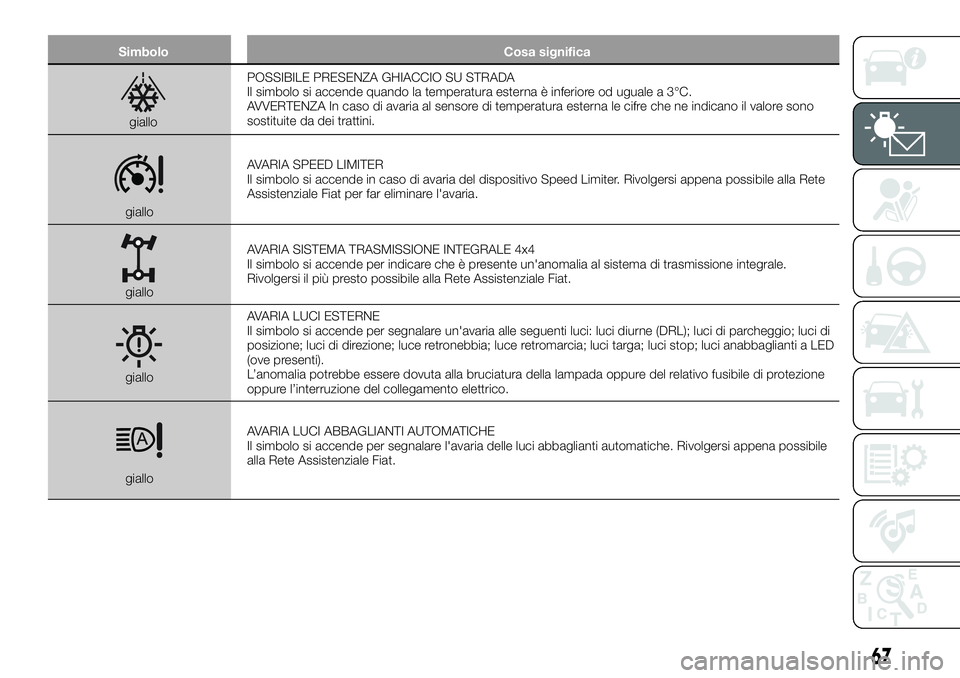

Simbolo Cosa significa
gialloPOSSIBILE PRESENZA GHIACCIO SU STRADA
Il simbolo si accende quando la temperatura esterna è inferiore od uguale a 3°C.
AVVERTENZA In caso di avaria al sensore di temperatura esterna le cifre che ne indicano il valore sono
sostituite da dei trattini.
gialloAVARIA SPEED LIMITER
Il simbolo si accende in caso di avaria del dispositivo Speed Limiter. Rivolgersi appena possibile alla Rete
Assistenziale Fiat per far eliminare l'avaria.
gialloAVARIA SISTEMA TRASMISSIONE INTEGRALE 4x4
Il simbolo si accende per indicare che è presente un'anomalia al sistema di trasmissione integrale.
Rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
gialloAVARIA LUCI ESTERNE
Il simbolo si accende per segnalare un'avaria alle seguenti luci: luci diurne (DRL); luci di parcheggio; luci di
posizione; luci di direzione; luce retronebbia; luce retromarcia; luci targa; luci stop; luci anabbaglianti a LED
(ove presenti).
L’anomalia potrebbe essere dovuta alla bruciatura della lampada oppure del relativo fusibile di protezione
oppure l’interruzione del collegamento elettrico.
gialloAVARIA LUCI ABBAGLIANTI AUTOMATICHE
Il simbolo si accende per segnalare l'avaria delle luci abbaglianti automatiche. Rivolgersi appena possibile
alla Rete Assistenziale Fiat.
67

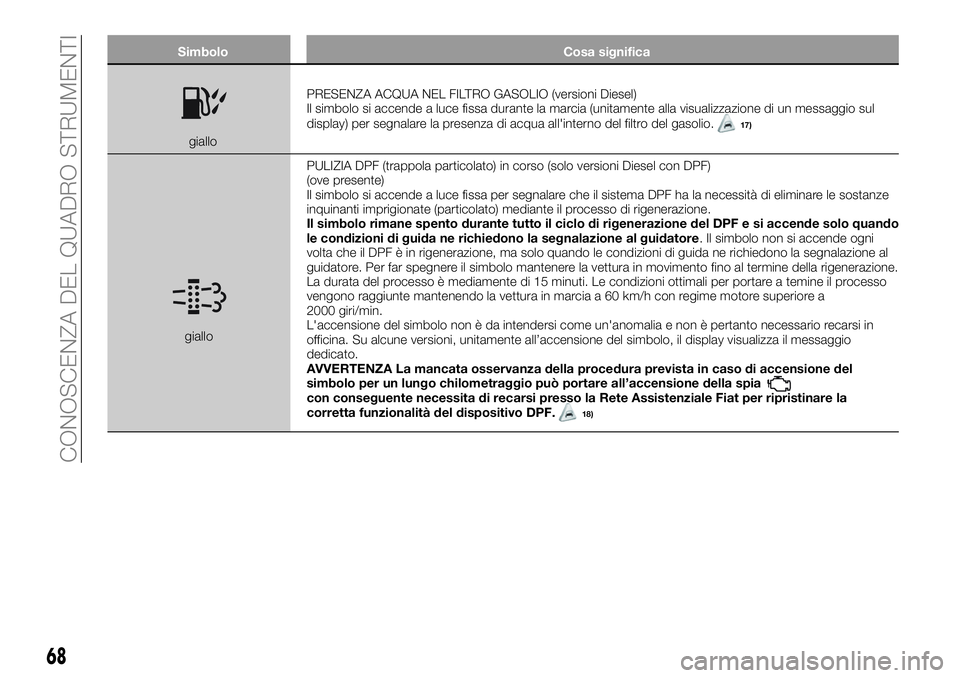

Simbolo Cosa significa
gialloPRESENZA ACQUA NEL FILTRO GASOLIO (versioni Diesel)
Il simbolo si accende a luce fissa durante la marcia (unitamente alla visualizzazione di un messaggio sul
display) per segnalare la presenza di acqua all'interno del filtro del gasolio.
17)
gialloPULIZIA DPF (trappola particolato) in corso (solo versioni Diesel con DPF)
(ove presente)
Il simbolo si accende a luce fissa per segnalare che il sistema DPF ha la necessità di eliminare le sostanze
inquinanti imprigionate (particolato) mediante il processo di rigenerazione.
Il simbolo rimane spento durante tutto il ciclo di rigenerazione del DPF e si accende solo quando
le condizioni di guida ne richiedono la segnalazione al guidatore. Il simbolo non si accende ogni
volta che il DPF è in rigenerazione, ma solo quando le condizioni di guida ne richiedono la segnalazione al
guidatore. Per far spegnere il simbolo mantenere la vettura in movimento fino al termine della rigenerazione.
La durata del processo è mediamente di 15 minuti. Le condizioni ottimali per portare a temine il processo
vengono raggiunte mantenendo la vettura in marcia a 60 km/h con regime motore superiore a
2000 giri/min.
L'accensione del simbolo non è da intendersi come un'anomalia e non è pertanto necessario recarsi in
officina. Su alcune versioni, unitamente all’accensione del simbolo, il display visualizza il messaggio
dedicato.
AVVERTENZA La mancata osservanza della procedura prevista in caso di accensione del
simbolo per un lungo chilometraggio può portare all’accensione della spia
con conseguente necessita di recarsi presso la Rete Assistenziale Fiat per ripristinare la
corretta funzionalità del dispositivo DPF.18)
68
