FIAT 500X 2019 Libretto Uso Manutenzione (in Italian)

CONOSCENZA DEL QUADRO STRUMENTI
Questa sezione del libretto Le fornisce
tutte le informazioni utili per conoscere,
interpretare e utilizzare correttamente il
quadro strumenti.QUADRO E STRUMENTI
DI BORDO.................50
DISPLAY..................51
TRIP COMPUTER.............53
SPIE E MESSAGGI............54
49

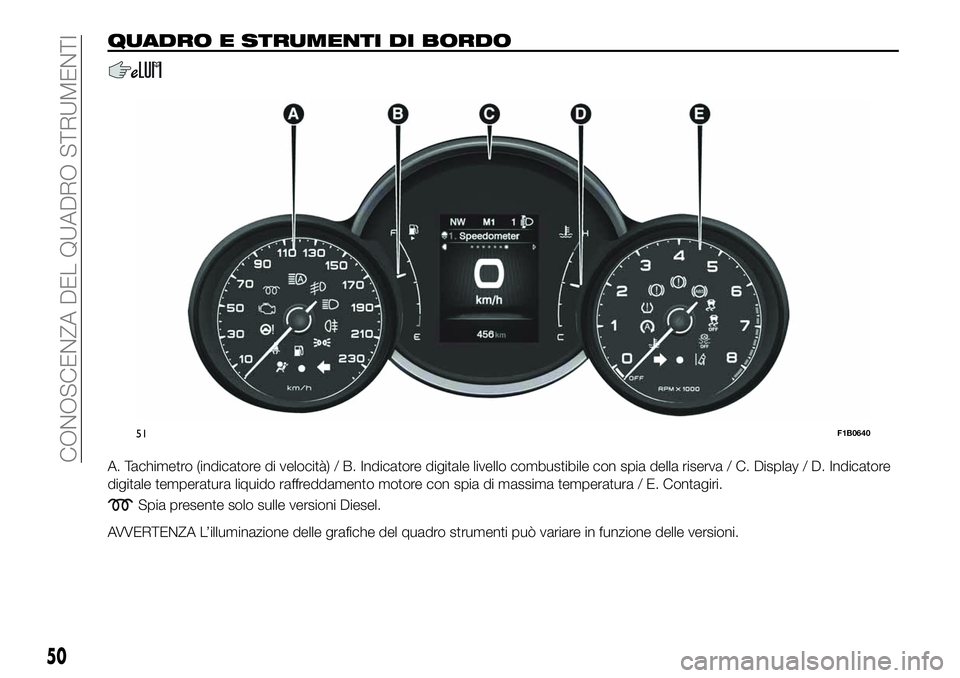

QUADRO E STRUMENTI DI BORDO
A. Tachimetro (indicatore di velocità) / B. Indicatore digitale livello combustibile con spia della riserva / C. Display / D. Indicatore
digitale temperatura liquido raffreddamento motore con spia di massima temperatura / E. Contagiri.
Spia presente solo sulle versioni Diesel.
AVVERTENZA L’illuminazione delle grafiche del quadro strumenti può variare in funzione delle versioni.
51F1B0640
50
CONOSCENZA DEL QUADRO STRUMENTI

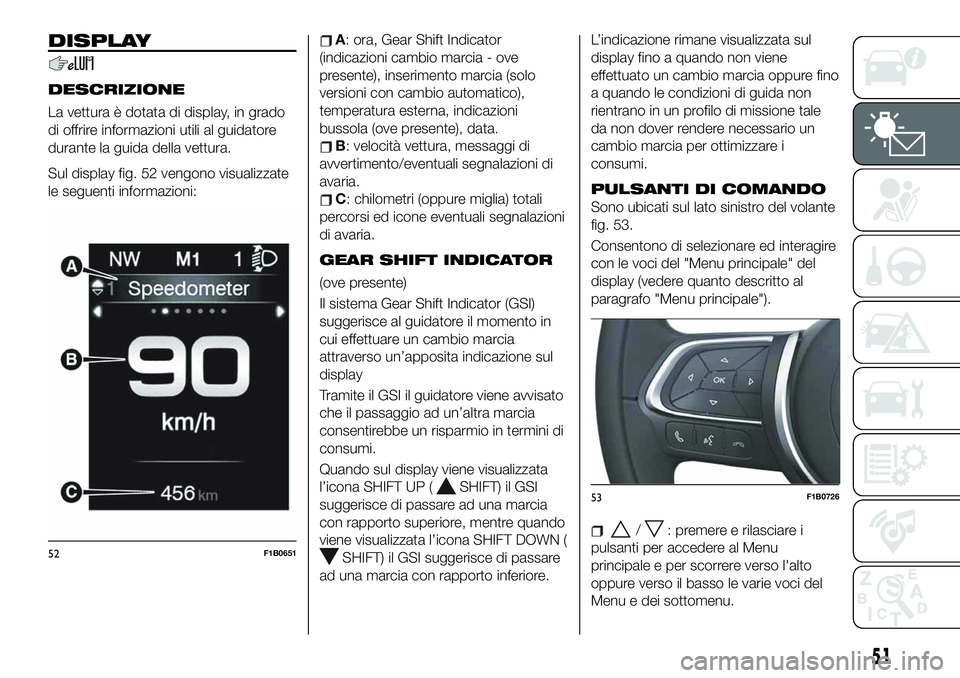

DISPLAY
DESCRIZIONE
La vettura è dotata di display, in grado
di offrire informazioni utili al guidatore
durante la guida della vettura.
Sul display fig. 52 vengono visualizzate
le seguenti informazioni:
A: ora, Gear Shift Indicator
(indicazioni cambio marcia - ove
presente), inserimento marcia (solo
versioni con cambio automatico),
temperatura esterna, indicazioni
bussola (ove presente), data.
B: velocità vettura, messaggi di
avvertimento/eventuali segnalazioni di
avaria.
C: chilometri (oppure miglia) totali
percorsi ed icone eventuali segnalazioni
di avaria.
GEAR SHIFT INDICATOR
(ove presente)
Il sistema Gear Shift Indicator (GSI)
suggerisce al guidatore il momento in
cui effettuare un cambio marcia
attraverso un’apposita indicazione sul
display
Tramite il GSI il guidatore viene avvisato
che il passaggio ad un’altra marcia
consentirebbe un risparmio in termini di
consumi.
Quando sul display viene visualizzata
l’icona SHIFT UP (
SHIFT) il GSI
suggerisce di passare ad una marcia
con rapporto superiore, mentre quando
viene visualizzata l’icona SHIFT DOWN (
SHIFT) il GSI suggerisce di passare
ad una marcia con rapporto inferiore.L’indicazione rimane visualizzata sul
display fino a quando non viene
effettuato un cambio marcia oppure fino
a quando le condizioni di guida non
rientrano in un profilo di missione tale
da non dover rendere necessario un
cambio marcia per ottimizzare i
consumi.
PULSANTI DI COMANDO
Sono ubicati sul lato sinistro del volante
fig. 53.
Consentono di selezionare ed interagire
con le voci del "Menu principale" del
display (vedere quanto descritto al
paragrafo "Menu principale").
/: premere e rilasciare i
pulsanti per accedere al Menu
principale e per scorrere verso l'alto
oppure verso il basso le varie voci del
Menu e dei sottomenu.
52F1B0651
53F1B0726
51

/: premere e rilasciare i
pulsanti per accedere alle visualizzazioni
di informazione oppure ai sottomenu di
una voce del Menu principale.
OK: premere il pulsante per
accedere/selezionare le visualizzazioni
di informazione oppure i sottomenu di
una voce del Menu principale. Tenere
premuto il pulsante per 1 secondo per
reimpostare le funzioni visualizzate/
selezionate.
MENU PRINCIPALE
Il Menu è composto dalle seguenti voci:
VELOCITÀ
TRIP
DRIVE MODE SELECTOR (ove
presente) / GSI
INFO VEICOLO
DRIVER ASSIST
AUDIO
TELEFONO
NAVIGAZIONE
AVVISI
IMP. VEICOLO
Imp. Veicolo (Modifica impostazioni
vettura)
Questa voce di Menu consente di
modificare le impostazioni relative a:
Spegn. veicolo (ove presente);
Display;
Unità di misura;
Orologio & Data;
Sicurezza;
Sicurezza & Assistenza;
Luci;
Porte & Bloccoporte.
Spegn. veicolo (ove presente)
Permette di spegnere il motore in caso
di anomalia del Keyless Go seguendo la
procedura descritta su display.
Display
Selezionando la voce "Display" è
possibile accedere alle impostazioni /
informazioni relative a: "Lingua", "Vedi
telefono", "Vedi navigazione", "Reset
automatico Trip B", "Ripetizione Drive
Mode Selector" (ove presente),
"Impostazioni display".
Unità di misura
Selezionando la voce "Unità di misura"
è possibile selezionare l'unità di misura
scegliendo tra: "Imperiali", "Metrico",
"Personalizzato".
Orologio & Data
Selezionando la voce "Orologio & Data"
è possibile effettuare le seguenti
regolazioni: "Regola ora", "Formato
ora", "Regola data".Sicurezza
Selezionando la voce "Sicurezza" è
possibile effettuare le seguenti
regolazioni: "AIRBAG passeggero",
"Beep velocità", "Beep cinture", "Hill
Hold Control".
La regolazione "AIRBAG passeggero"
consente l'attivazione / disattivazione
dell'air bag passeggero:
protezione passeggero attiva:
accensione, a luce fissa, del LED
ONubicato sulla plancia
portastrumenti.
protezione passeggero
disattivata: accensione, a luce fissa,
del LED
OFFubicato sulla plancia
portastrumenti.
Sicurezza & Assistenza
Per le regolazioni possibili vedere
quanto descritto al paragrafo
Uconnect™nel capitolo dedicato.
Luci
Selezionando la voce "Luci" è possibile
effettuare le seguenti regolazioni: "Luci
d'ambiente", "Sensore fari", "Follow
me", "Fari all'apertura", "Abbagl.
autom.", "Luci diurne", "Luci cornering".
52
CONOSCENZA DEL QUADRO STRUMENTI

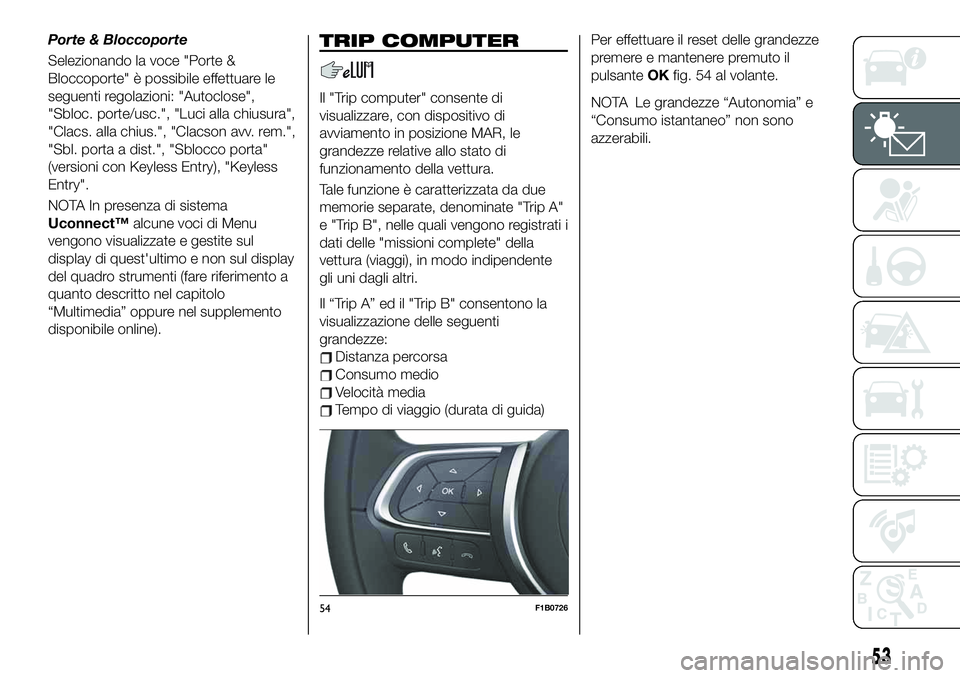

Porte & Bloccoporte
Selezionando la voce "Porte &
Bloccoporte" è possibile effettuare le
seguenti regolazioni: "Autoclose",
"Sbloc. porte/usc.", "Luci alla chiusura",
"Clacs. alla chius.", "Clacson avv. rem.",
"Sbl. porta a dist.", "Sblocco porta"
(versioni con Keyless Entry), "Keyless
Entry".
NOTA In presenza di sistema
Uconnect™alcune voci di Menu
vengono visualizzate e gestite sul
display di quest'ultimo e non sul display
del quadro strumenti (fare riferimento a
quanto descritto nel capitolo
“Multimedia” oppure nel supplemento
disponibile online).TRIP COMPUTER
Il "Trip computer" consente di
visualizzare, con dispositivo di
avviamento in posizione MAR, le
grandezze relative allo stato di
funzionamento della vettura.
Tale funzione è caratterizzata da due
memorie separate, denominate "Trip A"
e "Trip B", nelle quali vengono registrati i
dati delle "missioni complete" della
vettura (viaggi), in modo indipendente
gli uni dagli altri.
Il “Trip A” ed il "Trip B" consentono la
visualizzazione delle seguenti
grandezze:
Distanza percorsa
Consumo medio
Velocità media
Tempo di viaggio (durata di guida)Per effettuare il reset delle grandezze
premere e mantenere premuto il
pulsanteOKfig. 54 al volante.
NOTA Le grandezze “Autonomia” e
“Consumo istantaneo” non sono
azzerabili.
54F1B0726
53

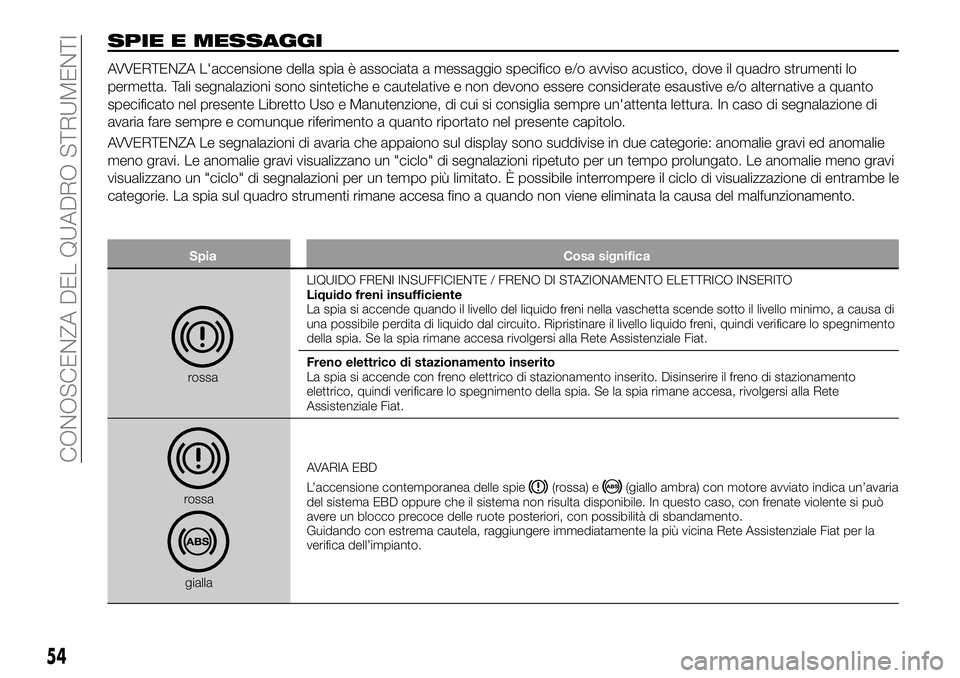

SPIE E MESSAGGI
AVVERTENZA L'accensione della spia è associata a messaggio specifico e/o avviso acustico, dove il quadro strumenti lo
permetta. Tali segnalazioni sono sintetiche e cautelative e non devono essere considerate esaustive e/o alternative a quanto
specificato nel presente Libretto Uso e Manutenzione, di cui si consiglia sempre un'attenta lettura. In caso di segnalazione di
avaria fare sempre e comunque riferimento a quanto riportato nel presente capitolo.
AVVERTENZA Le segnalazioni di avaria che appaiono sul display sono suddivise in due categorie: anomalie gravi ed anomalie
meno gravi. Le anomalie gravi visualizzano un "ciclo" di segnalazioni ripetuto per un tempo prolungato. Le anomalie meno gravi
visualizzano un "ciclo" di segnalazioni per un tempo più limitato. È possibile interrompere il ciclo di visualizzazione di entrambe le
categorie. La spia sul quadro strumenti rimane accesa fino a quando non viene eliminata la causa del malfunzionamento.
Spia Cosa significa
rossaLIQUIDO FRENI INSUFFICIENTE / FRENO DI STAZIONAMENTO ELETTRICO INSERITO
Liquido freni insufficiente
La spia si accende quando il livello del liquido freni nella vaschetta scende sotto il livello minimo, a causa di
una possibile perdita di liquido dal circuito. Ripristinare il livello liquido freni, quindi verificare lo spegnimento
della spia. Se la spia rimane accesa rivolgersi alla Rete Assistenziale Fiat.
Freno elettrico di stazionamento inserito
La spia si accende con freno elettrico di stazionamento inserito. Disinserire il freno di stazionamento
elettrico, quindi verificare lo spegnimento della spia. Se la spia rimane accesa, rivolgersi alla Rete
Assistenziale Fiat.
rossa
giallaAVARIA EBD
L’accensione contemporanea delle spie
(rossa) e(giallo ambra) con motore avviato indica un’avaria
del sistema EBD oppure che il sistema non risulta disponibile. In questo caso, con frenate violente si può
avere un blocco precoce delle ruote posteriori, con possibilità di sbandamento.
Guidando con estrema cautela, raggiungere immediatamente la più vicina Rete Assistenziale Fiat per la
verifica dell’impianto.
54
CONOSCENZA DEL QUADRO STRUMENTI

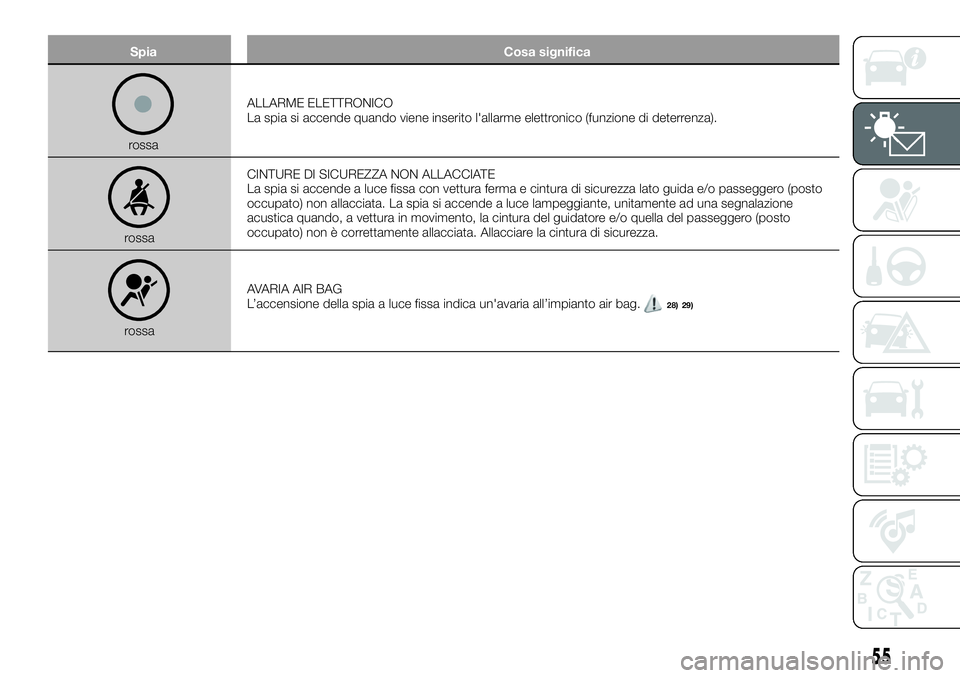

Spia Cosa significa
rossaALLARME ELETTRONICO
La spia si accende quando viene inserito l'allarme elettronico (funzione di deterrenza).
rossaCINTURE DI SICUREZZA NON ALLACCIATE
La spia si accende a luce fissa con vettura ferma e cintura di sicurezza lato guida e/o passeggero (posto
occupato) non allacciata. La spia si accende a luce lampeggiante, unitamente ad una segnalazione
acustica quando, a vettura in movimento, la cintura del guidatore e/o quella del passeggero (posto
occupato) non è correttamente allacciata. Allacciare la cintura di sicurezza.
rossaAVARIA AIR BAG
L’accensione della spia a luce fissa indica un'avaria all’impianto air bag.
28) 29)
55

Spia Cosa significa
rossaECCESSIVA TEMPERATURA LIQUIDO RAFFREDDAMENTO MOTORE
La spia oppure su alcune versioni l'icona sul display si accende quando il motore è surriscaldato.
In caso di marcia normale: fermare la vettura, arrestare il motore e verificare che il livello dell’acqua
all’interno della vaschetta non sia al di sotto del riferimento MIN. In tal caso attendere il raffreddamento del
motore, quindi aprire lentamente e con cautela il tappo, rabboccare con liquido di raffreddamento,
assicurandosi che questo sia compreso tra i riferimenti MIN e MAX riportati sulla vaschetta stessa.
Verificare inoltre visivamente la presenza di eventuali perdite di liquido. Se al successivo avviamento la spia
(oppure l'icona sul display) dovesse nuovamente accendersi, rivolgersi alla Rete Assistenziale Fiat.
In caso di utilizzo impegnativo della vettura(ad es. in condizioni di guida prestazionale): rallentare la
marcia e, nel caso in cui la spia rimanga accesa, fermare la vettura. Sostare per2o3minuti mantenendo il
motore avviato e leggermente accelerato per favorire una più attiva circolazione del liquido di
raffreddamento, dopodiché arrestare il motore. Verificare il corretto livello del liquido come
precedentemente descritto.
AVVERTENZA In caso di percorsi molto impegnativi è consigliabile mantenere il motore avviato e
leggermente accelerato per alcuni minuti prima di arrestarlo.
rossaAVARIA SERVOSTERZO
Portando il dispositivo di avviamento in posizione MAR la spia (o il simbolo sul display) si accende, ma deve
spegnersi dopo alcuni secondi. Se la spia (o il simbolo sul display) rimane accesa potrebbe non essere
riscontrabile l'effetto del servosterzo e lo sforzo sul volante potrebbe aumentare sensibilmente, pur
essendo mantenuta la possibilità di sterzare la vettura. Su alcune versioni il display visualizza il messaggio
dedicato. Rivolgersi appena possibile alla Rete Assistenziale Fiat.
56
CONOSCENZA DEL QUADRO STRUMENTI

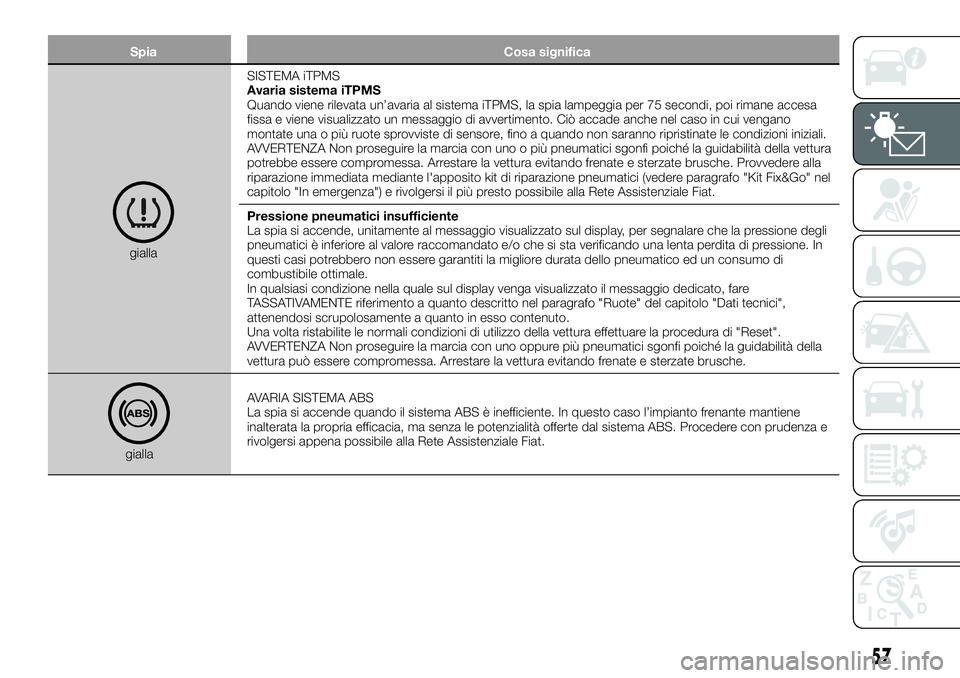

Spia Cosa significa
giallaSISTEMA iTPMS
Avaria sistema iTPMS
Quando viene rilevata un’avaria al sistema iTPMS, la spia lampeggia per 75 secondi, poi rimane accesa
fissa e viene visualizzato un messaggio di avvertimento. Ciò accade anche nel caso in cui vengano
montate una o più ruote sprovviste di sensore, fino a quando non saranno ripristinate le condizioni iniziali.
AVVERTENZA Non proseguire la marcia con uno o più pneumatici sgonfi poiché la guidabilità della vettura
potrebbe essere compromessa. Arrestare la vettura evitando frenate e sterzate brusche. Provvedere alla
riparazione immediata mediante l'apposito kit di riparazione pneumatici (vedere paragrafo "Kit Fix&Go" nel
capitolo "In emergenza") e rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
Pressione pneumatici insufficiente
La spia si accende, unitamente al messaggio visualizzato sul display, per segnalare che la pressione degli
pneumatici è inferiore al valore raccomandato e/o che si sta verificando una lenta perdita di pressione. In
questi casi potrebbero non essere garantiti la migliore durata dello pneumatico ed un consumo di
combustibile ottimale.
In qualsiasi condizione nella quale sul display venga visualizzato il messaggio dedicato, fare
TASSATIVAMENTE riferimento a quanto descritto nel paragrafo "Ruote" del capitolo "Dati tecnici",
attenendosi scrupolosamente a quanto in esso contenuto.
Una volta ristabilite le normali condizioni di utilizzo della vettura effettuare la procedura di "Reset".
AVVERTENZA Non proseguire la marcia con uno oppure più pneumatici sgonfi poiché la guidabilità della
vettura può essere compromessa. Arrestare la vettura evitando frenate e sterzate brusche.
giallaAVARIA SISTEMA ABS
La spia si accende quando il sistema ABS è inefficiente. In questo caso l’impianto frenante mantiene
inalterata la propria efficacia, ma senza le potenzialità offerte dal sistema ABS. Procedere con prudenza e
rivolgersi appena possibile alla Rete Assistenziale Fiat.
57

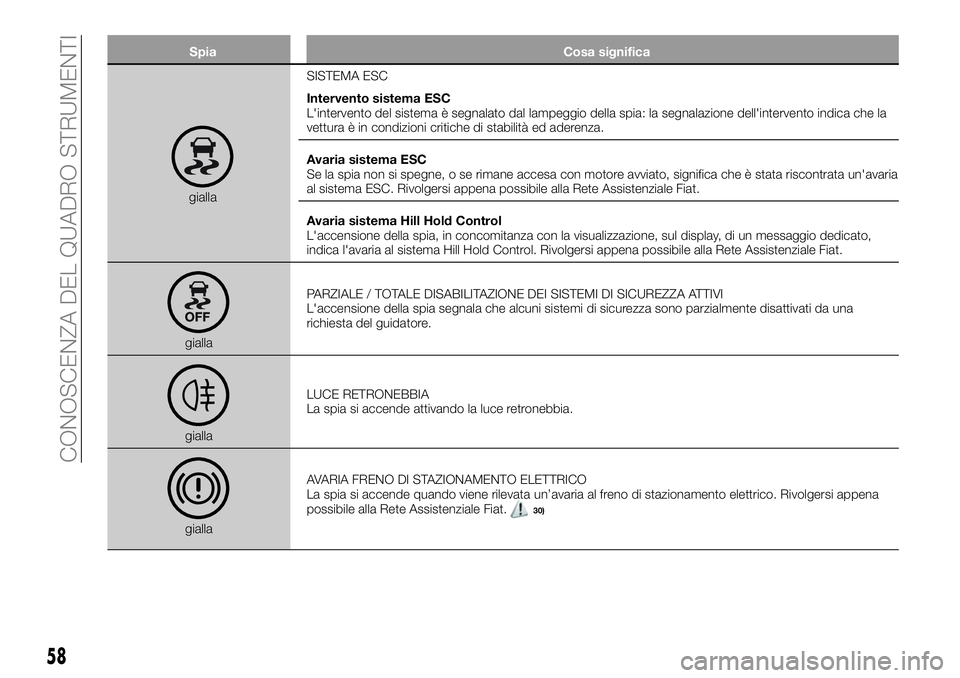

Spia Cosa significa
giallaSISTEMA ESC
Intervento sistema ESC
L'intervento del sistema è segnalato dal lampeggio della spia: la segnalazione dell'intervento indica che la
vettura è in condizioni critiche di stabilità ed aderenza.
Avaria sistema ESC
Se la spia non si spegne, o se rimane accesa con motore avviato, significa che è stata riscontrata un'avaria
al sistema ESC. Rivolgersi appena possibile alla Rete Assistenziale Fiat.
Avaria sistema Hill Hold Control
L'accensione della spia, in concomitanza con la visualizzazione, sul display, di un messaggio dedicato,
indica l'avaria al sistema Hill Hold Control. Rivolgersi appena possibile alla Rete Assistenziale Fiat.
giallaPARZIALE / TOTALE DISABILITAZIONE DEI SISTEMI DI SICUREZZA ATTIVI
L'accensione della spia segnala che alcuni sistemi di sicurezza sono parzialmente disattivati da una
richiesta del guidatore.
giallaLUCE RETRONEBBIA
La spia si accende attivando la luce retronebbia.
giallaAVARIA FRENO DI STAZIONAMENTO ELETTRICO
La spia si accende quando viene rilevata un’avaria al freno di stazionamento elettrico. Rivolgersi appena
possibile alla Rete Assistenziale Fiat.
30)
58
CONOSCENZA DEL QUADRO STRUMENTI
