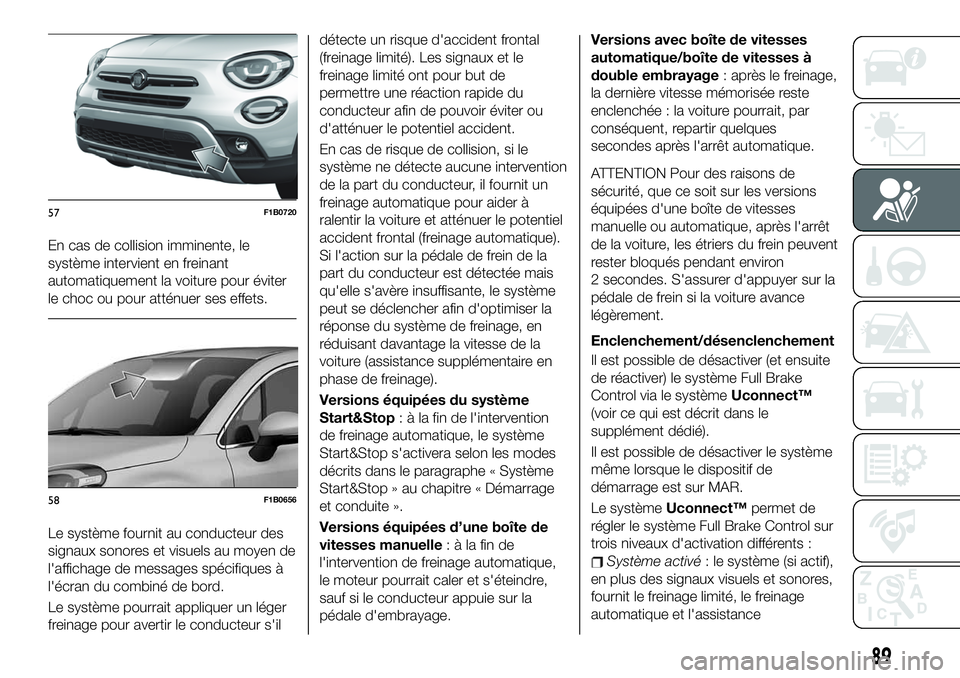

En cas de collision imminente, le
système intervient en freinant
automatiquement la voiture pour éviter
le choc ou pour atténuer ses effets.
Le système fournit au conducteur des
signaux sonores et visuels au moyen de
l'affichage de messages spécifiques à
l'écran du combiné de bord.
Le système pourrait appliquer un léger
freinage pour avertir le conducteur s'ildétecte un risque d'accident frontal
(freinage limité). Les signaux et le
freinage limité ont pour but de
permettre une réaction rapide du
conducteur afin de pouvoir éviter ou
d'atténuer le potentiel accident.
En cas de risque de collision, si le
système ne détecte aucune intervention
de la part du conducteur, il fournit un
freinage automatique pour aider à
ralentir la voiture et atténuer le potentiel
accident frontal (freinage automatique).
Si l'action sur la pédale de frein de la
part du conducteur est détectée mais
qu'elle s'avère insuffisante, le système
peut se déclencher afin d'optimiser la
réponse du système de freinage, en
réduisant davantage la vitesse de la
voiture (assistance supplémentaire en
phase de freinage).
Versions équipées du système
Start&Stop: à la fin de l'intervention
de freinage automatique, le système
Start&Stop s'activera selon les modes
décrits dans le paragraphe « Système
Start&Stop » au chapitre « Démarrage
et conduite ».
Versions équipées d’une boîte de
vitesses manuelle: à la fin de
l'intervention de freinage automatique,
le moteur pourrait caler et s'éteindre,
sauf si le conducteur appuie sur la
pédale d'embrayage.Versions avec boîte de vitesses
automatique/boîte de vitesses à
double embrayage: après le freinage,
la dernière vitesse mémorisée reste
enclenchée : la voiture pourrait, par
conséquent, repartir quelques
secondes après l'arrêt automatique.
ATTENTION Pour des raisons de
sécurité, que ce soit sur les versions
équipées d'une boîte de vitesses
manuelle ou automatique, après l'arrêt
de la voiture, les étriers du frein peuvent
rester bloqués pendant environ
2 secondes. S'assurer d'appuyer sur la
pédale de frein si la voiture avance
légèrement.
Enclenchement/désenclenchement
Il est possible de désactiver (et ensuite
de réactiver) le système Full Brake
Control via le systèmeUconnect™
(voir ce qui est décrit dans le
supplément dédié).
Il est possible de désactiver le système
même lorsque le dispositif de
démarrage est sur MAR.
Le systèmeUconnect™permet de
régler le système Full Brake Control sur
trois niveaux d'activation différents :
Système activé: le système (si actif),
en plus des signaux visuels et sonores,
fournit le freinage limité, le freinage
automatique et l'assistance
57F1B0720
58F1B0656
89

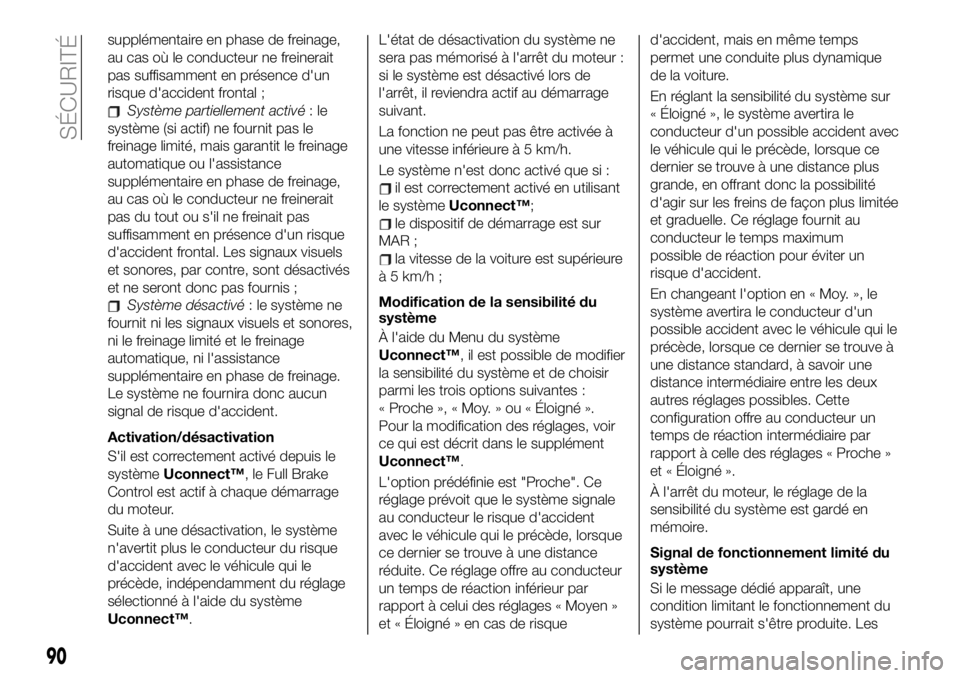

supplémentaire en phase de freinage,
au cas où le conducteur ne freinerait
pas suffisamment en présence d'un
risque d'accident frontal ;
Système partiellement activé:le
système (si actif) ne fournit pas le
freinage limité, mais garantit le freinage
automatique ou l'assistance
supplémentaire en phase de freinage,
au cas où le conducteur ne freinerait
pas du tout ou s'il ne freinait pas
suffisamment en présence d'un risque
d'accident frontal. Les signaux visuels
et sonores, par contre, sont désactivés
et ne seront donc pas fournis ;
Système désactivé: le système ne
fournit ni les signaux visuels et sonores,
ni le freinage limité et le freinage
automatique, ni l'assistance
supplémentaire en phase de freinage.
Le système ne fournira donc aucun
signal de risque d'accident.
Activation/désactivation
S'il est correctement activé depuis le
systèmeUconnect™, le Full Brake
Control est actif à chaque démarrage
du moteur.
Suite à une désactivation, le système
n'avertit plus le conducteur du risque
d'accident avec le véhicule qui le
précède, indépendamment du réglage
sélectionné à l'aide du système
Uconnect™.L'état de désactivation du système ne
sera pas mémorisé à l'arrêt du moteur :
si le système est désactivé lors de
l'arrêt, il reviendra actif au démarrage
suivant.
La fonction ne peut pas être activée à
une vitesse inférieure à 5 km/h.
Le système n'est donc activé que si :
il est correctement activé en utilisant
le systèmeUconnect™;
le dispositif de démarrage est sur
MAR ;
la vitesse de la voiture est supérieure
à 5 km/h ;
Modification de la sensibilité du
système
À l'aide du Menu du système
Uconnect™, il est possible de modifier
la sensibilité du système et de choisir
parmi les trois options suivantes :
« Proche », « Moy. » ou « Éloigné ».
Pour la modification des réglages, voir
ce qui est décrit dans le supplément
Uconnect™.
L'option prédéfinie est "Proche". Ce
réglage prévoit que le système signale
au conducteur le risque d'accident
avec le véhicule qui le précède, lorsque
ce dernier se trouve à une distance
réduite. Ce réglage offre au conducteur
un temps de réaction inférieur par
rapport à celui des réglages « Moyen »
et « Éloigné » en cas de risqued'accident, mais en même temps
permet une conduite plus dynamique
de la voiture.
En réglant la sensibilité du système sur
« Éloigné », le système avertira le
conducteur d'un possible accident avec
le véhicule qui le précède, lorsque ce
dernier se trouve à une distance plus
grande, en offrant donc la possibilité
d'agir sur les freins de façon plus limitée
et graduelle. Ce réglage fournit au
conducteur le temps maximum
possible de réaction pour éviter un
risque d'accident.
En changeant l'option en « Moy. », le
système avertira le conducteur d'un
possible accident avec le véhicule qui le
précède, lorsque ce dernier se trouve à
une distance standard, à savoir une
distance intermédiaire entre les deux
autres réglages possibles. Cette
configuration offre au conducteur un
temps de réaction intermédiaire par
rapport à celle des réglages « Proche »
et « Éloigné ».
À l'arrêt du moteur, le réglage de la
sensibilité du système est gardé en
mémoire.
Signal de fonctionnement limité du
système
Si le message dédié apparaît, une
condition limitant le fonctionnement du
système pourrait s'être produite. Les
90
SÉCURITÉ

possibles causes de cette limitation
sont une panne ou l'obstruction de la
caméra.
En cas d'indication d'obstruction,
nettoyer la zone du pare-brise indiquée
en fig. 58 et vérifier que le message a
disparu.
Bien qu'il soit encore possible de
conduire la voiture dans des conditions
normales, le système risquerait de ne
pas être complètement disponible.
À la disparition des conditions ayant
limité le fonctionnement du système,
celui-ci recommence à fonctionner
d'une façon normale et complète. Si
l'anomalie persiste, s'adresser au
Réseau Après-vente Fiat.
Signal d'anomalie du système
Si le système s'éteint et qu'un message
dédié s'affiche à l'écran, cela indique
une anomalie du système.
Dans ce cas, il est toutefois possible de
conduire la voiture, mais il est conseillé
de s'adresser dès que possible au
Réseau Après-vente Fiat.
Signal de radar non disponible
Si des conditions pour lesquelles le
radar n'est plus en mesure de détecter
correctement les obstacles se
produisent, le système se désactive et
un message dédié est affiché sur
l'écran. En général, cela se produit encas de faible visibilité, comme en
présence de chutes de neige ou de
pluies battantes.
Le système peut également être
masqué temporairement en raison
d'obstacles, tels que la présence de
boue, saleté ou glace sur le
pare-chocs. Dans ces cas, un message
dédié s'affiche sur l'écran et le système
est désactivé. Ce message peut
apparaître parfois dans des conditions
de haute réflectivité (par ex. des tunnels
avec des carreaux réfléchissants, de la
glace ou de la neige). À la disparition
des conditions ayant limité le
fonctionnement du système, celui-ci
recommence à fonctionner d'une façon
normale et complète.
Dans certains cas, ce message dédié
peut s'afficher lorsque le radar ne
détecte aucun véhicule ou objet dans
son champ de vision.
Si les conditions météorologiques ne
sont pas la raison de l'affichage du
message sur l'écran, vérifier que le
capteur n'est pas sale. Il peut être
nécessaire de le nettoyer ou de retirer
un éventuel obstacle présent dans la
zone montrée en fig. 57.
Dans le cas où le message serait affiché
souvent même en l'absence de
conditions atmosphériques telles que
neige, pluie, boue, ou d'autres typesd'obstacles, s'adresser au Réseau
Après-vente Fiat pour faire vérifier
l'alignement du capteur.
En l'absence d'obstacles visibles, il
pourrait être nécessaire de nettoyer
directement la surface du radar, en
retirant manuellement la garniture
esthétique de revêtement. Pour
effectuer cette opération, s'adresser au
Réseau Après-Vente Fiat.
ATTENTION Il est recommandé de
n'installer aucun appareil, accessoire ou
élément aérodynamique devant le
capteur et de ne le masquer d'aucune
façon, car cela compromettrait le bon
fonctionnement du système.
Conduite dans des conditions
particulières
Dans des conditions de conduite
particulières, par exemple :
conduite à proximité d'un virage ;
véhicules de petites dimensions
et/ou non alignés à la voie de
circulation ;
changement de voie d'autres
véhicules ;
véhicules circulant en sens
transversal.
l'intervention du système pourrait être
inattendue ou retardée. Le conducteur
doit donc toujours faire très attention et
garder le contrôle de sa voiture pour
conduire en toute sécurité.
91

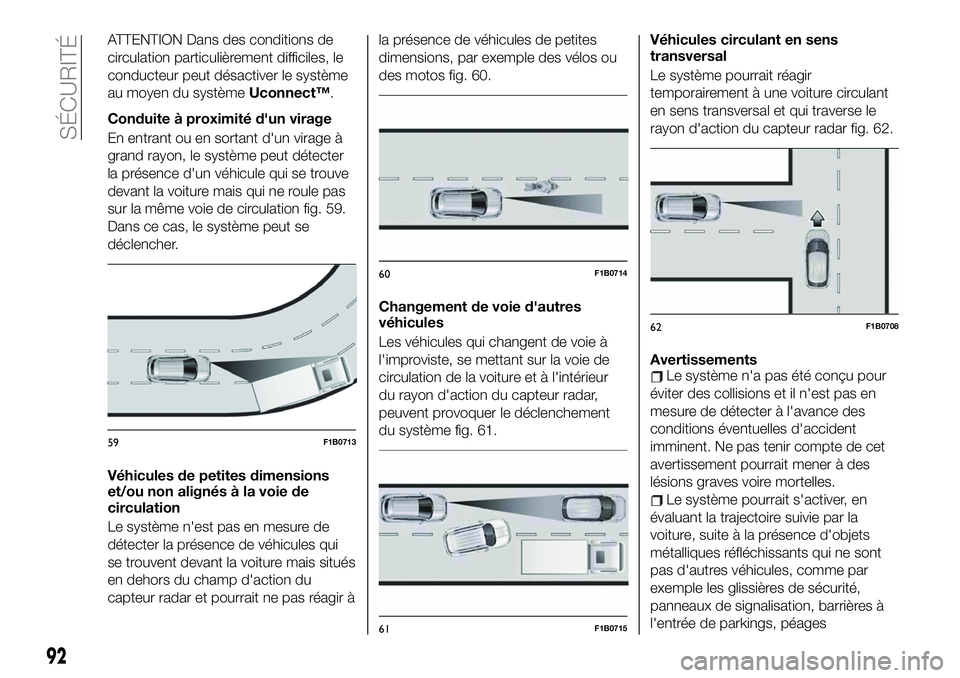

ATTENTION Dans des conditions de
circulation particulièrement difficiles, le
conducteur peut désactiver le système
au moyen du systèmeUconnect™.
Conduite à proximité d'un virage
En entrant ou en sortant d'un virage à
grand rayon, le système peut détecter
la présence d'un véhicule qui se trouve
devant la voiture mais qui ne roule pas
sur la même voie de circulation fig. 59.
Dans ce cas, le système peut se
déclencher.
Véhicules de petites dimensions
et/ou non alignés à la voie de
circulation
Le système n'est pas en mesure de
détecter la présence de véhicules qui
se trouvent devant la voiture mais situés
en dehors du champ d'action du
capteur radar et pourrait ne pas réagir àla présence de véhicules de petites
dimensions, par exemple des vélos ou
des motos fig. 60.
Changement de voie d'autres
véhicules
Les véhicules qui changent de voie à
l'improviste, se mettant sur la voie de
circulation de la voiture et à l'intérieur
du rayon d'action du capteur radar,
peuvent provoquer le déclenchement
du système fig. 61.Véhicules circulant en sens
transversal
Le système pourrait réagir
temporairement à une voiture circulant
en sens transversal et qui traverse le
rayon d'action du capteur radar fig. 62.
Avertissements
Le système n'a pas été conçu pour
éviter des collisions et il n'est pas en
mesure de détecter à l'avance des
conditions éventuelles d'accident
imminent. Ne pas tenir compte de cet
avertissement pourrait mener à des
lésions graves voire mortelles.
Le système pourrait s'activer, en
évaluant la trajectoire suivie par la
voiture, suite à la présence d'objets
métalliques réfléchissants qui ne sont
pas d'autres véhicules, comme par
exemple les glissières de sécurité,
panneaux de signalisation, barrières à
l'entrée de parkings, péages
59F1B0713
60F1B0714
61F1B0715
62F1B0708
92
SÉCURITÉ

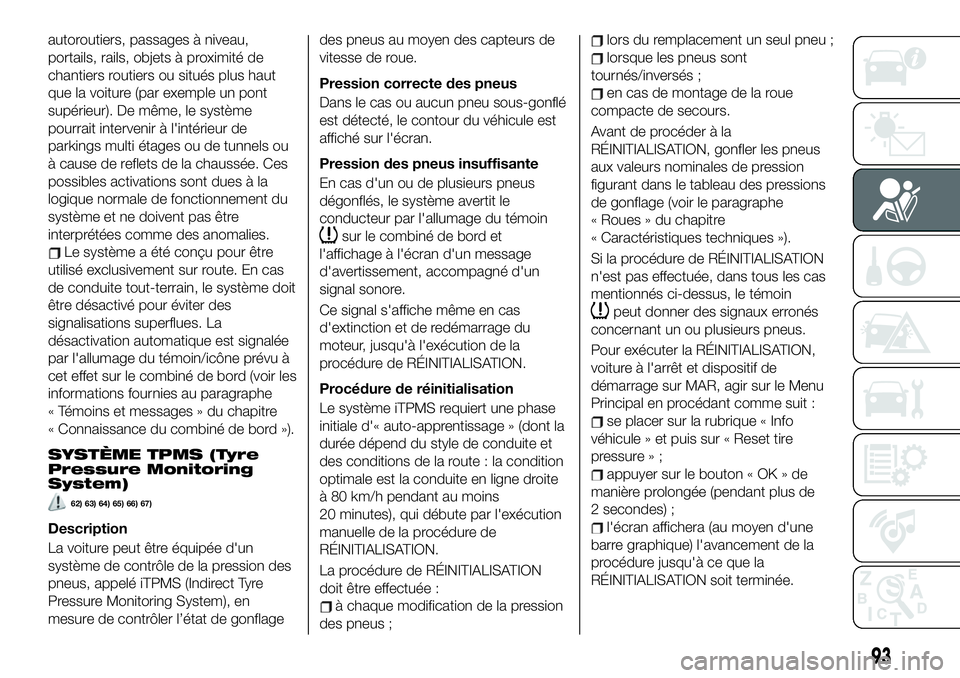

autoroutiers, passages à niveau,
portails, rails, objets à proximité de
chantiers routiers ou situés plus haut
que la voiture (par exemple un pont
supérieur). De même, le système
pourrait intervenir à l'intérieur de
parkings multi étages ou de tunnels ou
à cause de reflets de la chaussée. Ces
possibles activations sont dues à la
logique normale de fonctionnement du
système et ne doivent pas être
interprétées comme des anomalies.
Le système a été conçu pour être
utilisé exclusivement sur route. En cas
de conduite tout-terrain, le système doit
être désactivé pour éviter des
signalisations superflues. La
désactivation automatique est signalée
par l'allumage du témoin/icône prévu à
cet effet sur le combiné de bord (voir les
informations fournies au paragraphe
« Témoins et messages » du chapitre
« Connaissance du combiné de bord »).
SYSTÈME TPMS (Tyre
Pressure Monitoring
System)
62) 63) 64) 65) 66) 67)
Description
La voiture peut être équipée d'un
système de contrôle de la pression des
pneus, appelé iTPMS (Indirect Tyre
Pressure Monitoring System), en
mesure de contrôler l’état de gonflagedes pneus au moyen des capteurs de
vitesse de roue.
Pression correcte des pneus
Dans le cas ou aucun pneu sous-gonflé
est détecté, le contour du véhicule est
affiché sur l'écran.
Pression des pneus insuffisante
En cas d'un ou de plusieurs pneus
dégonflés, le système avertit le
conducteur par l'allumage du témoin
sur le combiné de bord et
l'affichage à l'écran d'un message
d'avertissement, accompagné d'un
signal sonore.
Ce signal s'affiche même en cas
d'extinction et de redémarrage du
moteur, jusqu'à l'exécution de la
procédure de RÉINITIALISATION.
Procédure de réinitialisation
Le système iTPMS requiert une phase
initiale d'« auto-apprentissage » (dont la
durée dépend du style de conduite et
des conditions de la route : la condition
optimale est la conduite en ligne droite
à 80 km/h pendant au moins
20 minutes), qui débute par l'exécution
manuelle de la procédure de
RÉINITIALISATION.
La procédure de RÉINITIALISATION
doit être effectuée :
à chaque modification de la pression
des pneus ;
lors du remplacement un seul pneu ;
lorsque les pneus sont
tournés/inversés ;
en cas de montage de la roue
compacte de secours.
Avant de procéder à la
RÉINITIALISATION, gonfler les pneus
aux valeurs nominales de pression
figurant dans le tableau des pressions
de gonflage (voir le paragraphe
« Roues » du chapitre
« Caractéristiques techniques »).
Si la procédure de RÉINITIALISATION
n'est pas effectuée, dans tous les cas
mentionnés ci-dessus, le témoin
peut donner des signaux erronés
concernant un ou plusieurs pneus.
Pour exécuter la RÉINITIALISATION,
voiture à l'arrêt et dispositif de
démarrage sur MAR, agir sur le Menu
Principal en procédant comme suit :
se placer sur la rubrique « Info
véhicule » et puis sur « Reset tire
pressure » ;
appuyer sur le bouton « OK » de
manière prolongée (pendant plus de
2 secondes) ;
l'écran affichera (au moyen d'une
barre graphique) l'avancement de la
procédure jusqu'à ce que la
RÉINITIALISATION soit terminée.
93

Une fois que la procédure de
RÉINITIALISATION a été effectuée, le
message « Réinitialisation enregistrée »
s'affichera à l'écran, indiquant que
l'auto-apprentissage a été lancé, et un
signal sonore est émis. Si
l'auto-apprentissage du système iTPMS
n'est pas effectué correctement, aucun
signal sonore n'est émis.
Conditions de fonctionnement
Le système est actif pour des vitesses
supérieures à 15 km/h.
Dans certaines situations, telles que la
conduite sportive ou des conditions
particulières de la chaussée (par ex.
verglas, neige, chemin de terre...), le
signal peut retarder ou être partiel en ce
qui concerne la détection du
dégonflage simultané de plusieurs
pneus.
Dans des conditions particulières (par
ex. voiture chargée de manière
asymétrique sur un côté, attelage d'une
remorque, pneu endommagé ou usé,
utilisation de la roue compacte de
secours, utilisation du kit de réparation
des pneus « Fix&Go », utilisation de
chaînes à neige, utilisation de pneus
différents sur les essieux), le système
pourrait fournir des signaux erronés ou
se désactiver temporairement.
En cas de désactivation temporaire du
système, le témoin
clignoterapendant 75 secondes environ et restera
ensuite allumé de manière fixe ; l'écran
affichera en même temps un message
d'avertissement et le contour du
véhicule avec les symboles«––»près
de chaque pneu.
Ce signal est également affiché suite à
l'extinction et au redémarrage suivant
du moteur, si les conditions correctes
de fonctionnement ne sont pas
rétablies.
En cas de signaux anormaux il est
recommandé d'effectuer la procédure
de RÉINITIALISATION. Si avec la
RÉINITIALISATION réussie les
signalisations se représentent, vérifier
que les types de pneus utilisés sont les
mêmes sur les quatre roues, et que les
pneus ne sont pas endommagés.
Remonter dès que possible la roue
avec un pneu de dimensions normales
à la place de la roue de secours type
galette, enlever, si possible, les chaînes
à neige, vérifier la bonne répartition des
charges, et répéter la procédure de
« RÉINITIALISATION » en procédant
dans des conditions de chaussée
propre et goudronnée. Si les
signalisations persistent, s'adresser au
Réseau Après-vente Fiat.
ATTENTION
57)Le système constitue une aide à la
conduite de la voiture, il N'avertit PAS le
conducteur lorsque des véhicules se
trouvant en dehors des zones de détection
s'approchent. Le conducteur doit toujours
rester attentif aux conditions de la
circulation, de la route et conserver le
contrôle de la trajectoire de la voiture.
58)Le système constitue une aide à la
conduite : le conducteur ne doit jamais
baisser son attention pendant la conduite.
La responsabilité de la conduite incombe
toujours au conducteur, qui doit prendre en
considération les conditions de circulation
pour conduire en toute sécurité. Le
conducteur est toujours tenu de maintenir
une distance de sécurité avec le véhicule
qui le précède.
59)Si, pendant l'intervention du système,
le conducteur appuie à fond sur la pédale
d'accélérateur ou effectue un braquage
rapide, il est possible que la fonction de
freinage automatique s'interrompe (par ex.
pour permettre une éventuelle manœuvre
pour éviter un obstacle).
60)Le système intervient sur les véhicules
qui roulent sur la même voie de circulation.
Les personnes, les animaux et les objets
(par ex. des poussettes) ne sont pas pris
en considération.
94
SÉCURITÉ

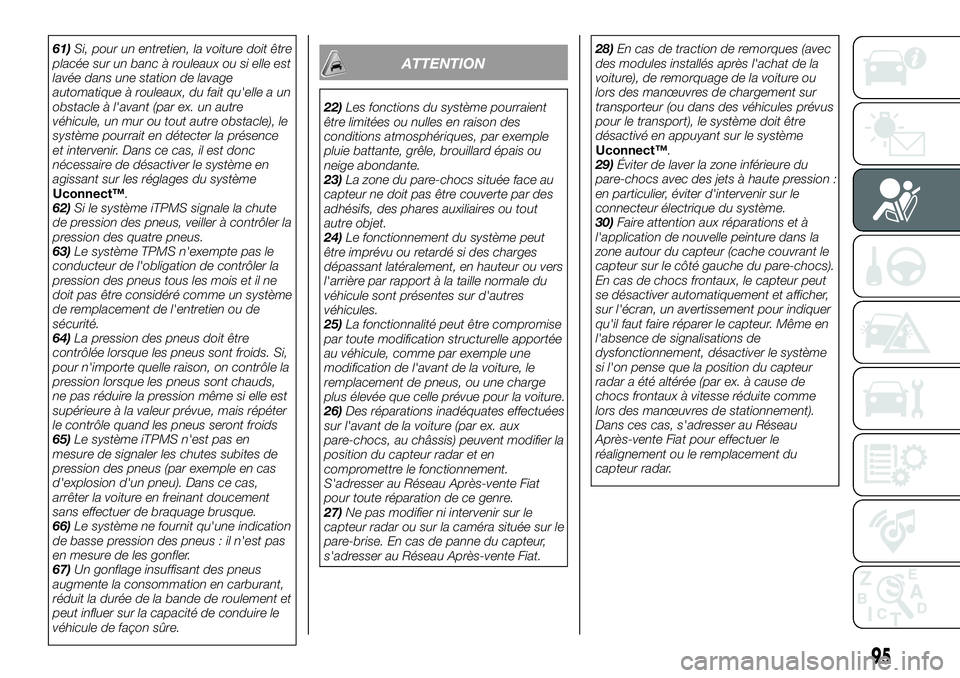

61)Si, pour un entretien, la voiture doit être
placée sur un banc à rouleaux ou si elle est
lavée dans une station de lavage
automatique à rouleaux, du fait qu'elle a un
obstacle à l'avant (par ex. un autre
véhicule, un mur ou tout autre obstacle), le
système pourrait en détecter la présence
et intervenir. Dans ce cas, il est donc
nécessaire de désactiver le système en
agissant sur les réglages du système
Uconnect™.
62)Si le système iTPMS signale la chute
de pression des pneus, veiller à contrôler la
pression des quatre pneus.
63)Le système TPMS n'exempte pas le
conducteur de l'obligation de contrôler la
pression des pneus tous les mois et il ne
doit pas être considéré comme un système
de remplacement de l'entretien ou de
sécurité.
64)La pression des pneus doit être
contrôlée lorsque les pneus sont froids. Si,
pour n'importe quelle raison, on contrôle la
pression lorsque les pneus sont chauds,
ne pas réduire la pression même si elle est
supérieure à la valeur prévue, mais répéter
le contrôle quand les pneus seront froids
65)Le système iTPMS n'est pas en
mesure de signaler les chutes subites de
pression des pneus (par exemple en cas
d'explosion d'un pneu). Dans ce cas,
arrêter la voiture en freinant doucement
sans effectuer de braquage brusque.
66)Le système ne fournit qu'une indication
de basse pression des pneus : il n'est pas
en mesure de les gonfler.
67)Un gonflage insuffisant des pneus
augmente la consommation en carburant,
réduit la durée de la bande de roulement et
peut influer sur la capacité de conduire le
véhicule de façon sûre.ATTENTION
22)Les fonctions du système pourraient
être limitées ou nulles en raison des
conditions atmosphériques, par exemple
pluie battante, grêle, brouillard épais ou
neige abondante.
23)La zone du pare-chocs située face au
capteur ne doit pas être couverte par des
adhésifs, des phares auxiliaires ou tout
autre objet.
24)Le fonctionnement du système peut
être imprévu ou retardé si des charges
dépassant latéralement, en hauteur ou vers
l'arrière par rapport à la taille normale du
véhicule sont présentes sur d'autres
véhicules.
25)La fonctionnalité peut être compromise
par toute modification structurelle apportée
au véhicule, comme par exemple une
modification de l'avant de la voiture, le
remplacement de pneus, ou une charge
plus élevée que celle prévue pour la voiture.
26)Des réparations inadéquates effectuées
sur l'avant de la voiture (par ex. aux
pare-chocs, au châssis) peuvent modifier la
position du capteur radar et en
compromettre le fonctionnement.
S'adresser au Réseau Après-vente Fiat
pour toute réparation de ce genre.
27)Ne pas modifier ni intervenir sur le
capteur radar ou sur la caméra située sur le
pare-brise. En cas de panne du capteur,
s'adresser au Réseau Après-vente Fiat.28)En cas de traction de remorques (avec
des modules installés après l'achat de la
voiture), de remorquage de la voiture ou
lors des manœuvres de chargement sur
transporteur (ou dans des véhicules prévus
pour le transport), le système doit être
désactivé en appuyant sur le système
Uconnect™.
29)Éviter de laver la zone inférieure du
pare-chocs avec des jets à haute pression :
en particulier, éviter d'intervenir sur le
connecteur électrique du système.
30)Faire attention aux réparations et à
l'application de nouvelle peinture dans la
zone autour du capteur (cache couvrant le
capteur sur le côté gauche du pare-chocs).
En cas de chocs frontaux, le capteur peut
se désactiver automatiquement et afficher,
sur l'écran, un avertissement pour indiquer
qu'il faut faire réparer le capteur. Même en
l'absence de signalisations de
dysfonctionnement, désactiver le système
si l'on pense que la position du capteur
radar a été altérée (par ex. à cause de
chocs frontaux à vitesse réduite comme
lors des manœuvres de stationnement).
Dans ces cas, s'adresser au Réseau
Après-vente Fiat pour effectuer le
réalignement ou le remplacement du
capteur radar.
95

SYSTÈMES DE
PROTECTION DES
OCCUPANTS
L'un des plus importants équipements
de sécurité de la voiture est représenté
par les systèmes suivants de
protection :
ceintures de sécurité ;
système SBR (Seat Belt Reminder) ;
appuie-tête ;
systèmes de retenue des enfants ;
airbags frontaux et latéraux.
Faire très attention aux informations
fournies dans les pages suivantes. Il est
en effet fondamental que les systèmes
de protection soient utilisés de la façon
correcte afin de garantir le maximum de
sécurité au conducteur et aux
passagers.
Pour la description du réglage des
appuie-tête, voir les indications fournies
au paragraphe « Appuie-tête » au
chapitre « Connaissance de la voiture ».
CEINTURES DE
SÉCURITÉ
Tous les sièges de la voiture sont dotés
de ceintures de sécurité à trois points
de fixation, avec enrouleur
correspondant.
Le mécanisme de l'enrouleur
s'enclenche en bloquant la sangle en
cas de freinage brusque ou de forte
décélération due à un choc. Dans des
conditions normales, cette
caractéristique permet à la sangle de la
ceinture de coulisser librement de
manière à s'adapter parfaitement au
corps de l'occupant. En cas d'accident,
la ceinture se bloquera en réduisant
ainsi le risque d'impact dans l'habitacle
ou de projection en dehors de la
voiture.
Le conducteur doit toujours respecter
(et faire respecter par tous les
passagers) toutes les dispositions de loi
locales concernant l'obligation et le
mode d'emploi des ceintures de
sécurité.
Toujours boucler les ceintures de
sécurité avant de prendre la route.
UTILISATION DES
CEINTURES DE
SÉCURITÉ
La ceinture de sécurité doit être mise en
tenant le buste droit et appuyé contre le
dossier.
Pour boucler sa ceinture, saisir la
languette de clipsage A fig. 63 et
l'enclencher dans la boucle B, jusqu'au
déclic de blocage.
Si pendant le déroulement de la
ceinture celle-ci devait se bloquer, il faut
la laisser s'enrouler légèrement puis la
dégager de nouveau en évitant des
manœuvres brusques.
Pour enlever les ceintures, appuyer sur
le bouton C fig. 63 et accompagner la
ceinture pendant son enroulement,
pour éviter qu’elle ne s’entortille.
68) 69)
63F1B0101C
96
SÉCURITÉ

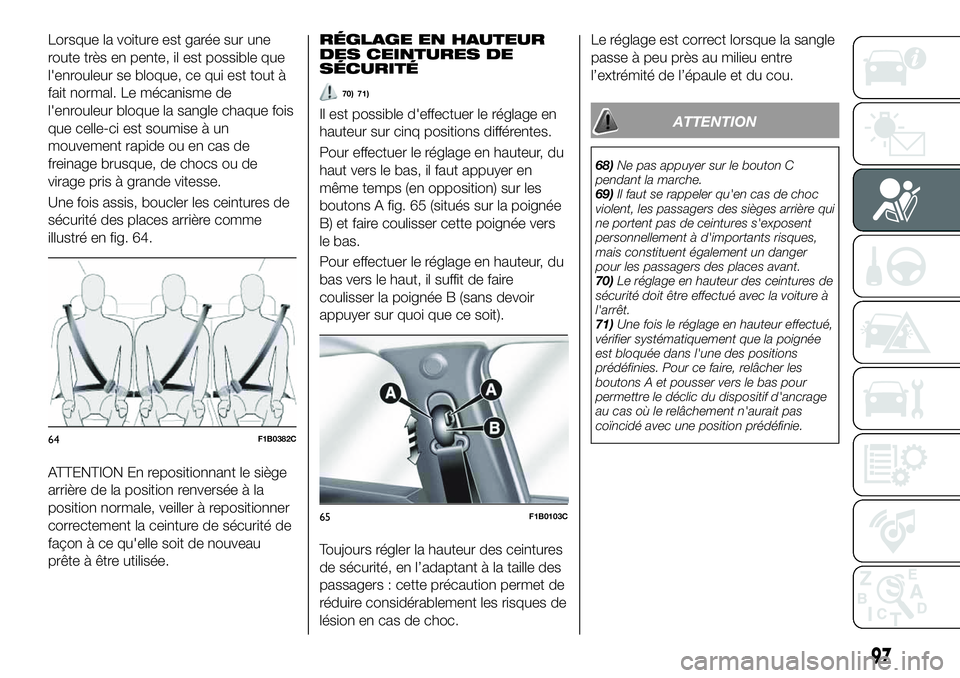

Lorsque la voiture est garée sur une
route très en pente, il est possible que
l'enrouleur se bloque, ce qui est tout à
fait normal. Le mécanisme de
l'enrouleur bloque la sangle chaque fois
que celle-ci est soumise à un
mouvement rapide ou en cas de
freinage brusque, de chocs ou de
virage pris à grande vitesse.
Une fois assis, boucler les ceintures de
sécurité des places arrière comme
illustré en fig. 64.
ATTENTION En repositionnant le siège
arrière de la position renversée à la
position normale, veiller à repositionner
correctement la ceinture de sécurité de
façon à ce qu'elle soit de nouveau
prête à être utilisée.RÉGLAGE EN HAUTEUR
DES CEINTURES DE
SÉCURITÉ
70) 71)
Il est possible d'effectuer le réglage en
hauteur sur cinq positions différentes.
Pour effectuer le réglage en hauteur, du
haut vers le bas, il faut appuyer en
même temps (en opposition) sur les
boutons A fig. 65 (situés sur la poignée
B) et faire coulisser cette poignée vers
le bas.
Pour effectuer le réglage en hauteur, du
bas vers le haut, il suffit de faire
coulisser la poignée B (sans devoir
appuyer sur quoi que ce soit).
Toujours régler la hauteur des ceintures
de sécurité, en l’adaptant à la taille des
passagers : cette précaution permet de
réduire considérablement les risques de
lésion en cas de choc.Le réglage est correct lorsque la sangle
passe à peu près au milieu entre
l’extrémité de l’épaule et du cou.ATTENTION
68)Ne pas appuyer sur le bouton C
pendant la marche.
69)Il faut se rappeler qu'en cas de choc
violent, les passagers des sièges arrière qui
ne portent pas de ceintures s'exposent
personnellement à d'importants risques,
mais constituent également un danger
pour les passagers des places avant.
70)Le réglage en hauteur des ceintures de
sécurité doit être effectué avec la voiture à
l'arrêt.
71)Une fois le réglage en hauteur effectué,
vérifier systématiquement que la poignée
est bloquée dans l'une des positions
prédéfinies. Pour ce faire, relâcher les
boutons A et pousser vers le bas pour
permettre le déclic du dispositif d'ancrage
au cas où le relâchement n'aurait pas
coïncidé avec une position prédéfinie.
64F1B0382C
65F1B0103C
97

SYSTÈME SBR (Seat
Belt Reminder)
Le système SBR avertit les passagers
des places avant et arrière (si présents)
que leur ceinture de sécurité n'est pas
bouclée.
Le système signale que les ceintures de
sécurité ne sont pas bouclées à l'aide
de signaux visuels (allumage d'un
témoin sur le combiné de bord et de
symboles sur l'écran) et d'un signal
sonore (voir les informations fournies
dans les paragraphes suivants).
REMARQUE Pour la désactivation
permanente du signal sonore,
s'adresser au Réseau Après-vente Fiat.
Il est possible de réactiver à tout
moment le signal sonore via le Menu de
l'écran (voir ce qui est décrit au
paragraphe « Écran » du chapitre
« Connaissance du combiné de bord »).
COMPORTEMENT DU
TÉMOIN CEINTURES DE
SÉCURITÉ PLACES
AVANT
Lorsque le dispositif de démarrage se
trouve en position MAR, le témoin
(voir fig. 66 ) s'allume pendant
quelques secondes, quel que soit l'état
des ceintures de sécurité avant.
Si la voiture roule à une vitesse
inférieure à 20 km/h et la ceinture de
sécurité côté conducteur ou côté
passager (avec passager présent) n'est
pas bouclée, le témoin reste allumé.
Dès que le seuil des 20 km/h est
dépassé, avec les ceintures de sécurité
côté conducteur ou passager (avec
passager présent) débouclées, un
signal sonore retentit, simultanément au
clignotement du témoin
pendant
105 secondes environ.Une fois activé, ce cycle de
signalisations reste actif pour toute la
durée prévue si la vitesse ne descend
pas au-dessous de 8 km/h ou si le
conducteur n'embraye pas la marche
arrière ou tant que les ceintures restent
bouclées.
Si la vitesse descend au-dessous de
8 km/h durant le cycle de signalisations
ou si la marche AR est embrayée, le
signal sonore est désactivé et le témoin
reste allumé.
Si le cycle est interrompu et la marche
AR n'est pas embrayée, il sera réactivé
dès que la vitesse dépassera à
nouveau les 20 km/h.
COMPORTEMENT DES
ICÔNES DES CEINTURES
DE SÉCURITÉ PLACES
ARRIÈRE
Les icônes sont affichées sur l'écran
(fig. 67 sur les versions avec écran
couleur ou fig. 68 sur les versions avec
écran monochrome) quelques
secondes après que le dispositif de
démarrage a été placé sur MAR.
Les icônes s'éteignent environ
35 secondes après s'être allumées ou
bien après avoir bouclé les ceintures de
sécurité arrière.
66F1B0657
98
SÉCURITÉ
