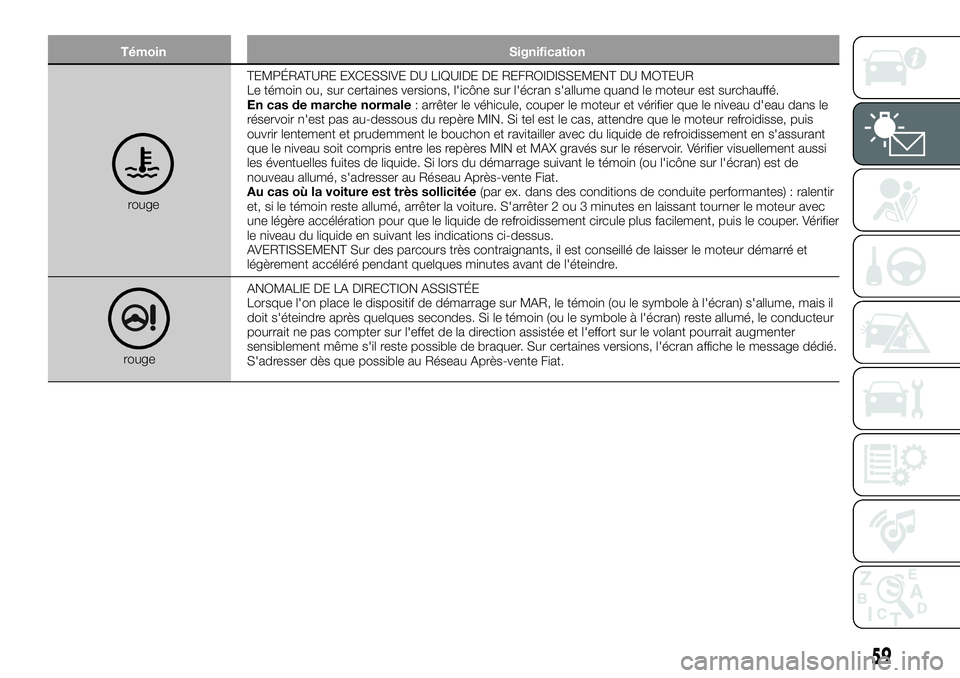

Page 61 of 304
Témoin Signification
rougeTEMPÉRATURE EXCESSIVE DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR
Le témoin ou, sur certaines versions, l'icône sur l'écran s'allume quand le moteur est surchauffé.
En cas de marche normale: arrêter le véhicule, couper le moteur et vérifier que le niveau d'eau dans le
réservoir n'est pas au-dessous du repère MIN. Si tel est le cas, attendre que le moteur refroidisse, puis
ouvrir lentement et prudemment le bouchon et ravitailler avec du liquide de refroidissement en s'assurant
que le niveau soit compris entre les repères MIN et MAX gravés sur le réservoir. Vérifier visuellement aussi
les éventuelles fuites de liquide. Si lors du démarrage suivant le témoin (ou l'icône sur l'écran) est de
nouveau allumé, s'adresser au Réseau Après-vente Fiat.
Au cas où la voiture est très sollicitée(par ex. dans des conditions de conduite performantes) : ralentir
et, si le témoin reste allumé, arrêter la voiture. S'arrêter 2 ou 3 minutes en laissant tourner le moteur avec
une légère accélération pour que le liquide de refroidissement circule plus facilement, puis le couper. Vérifier
le niveau du liquide en suivant les indications ci-dessus.
AVERTISSEMENT Sur des parcours très contraignants, il est conseillé de laisser le moteur démarré et
légèrement accéléré pendant quelques minutes avant de l'éteindre.
rougeANOMALIE DE LA DIRECTION ASSISTÉE
Lorsque l'on place le dispositif de démarrage sur MAR, le témoin (ou le symbole à l'écran) s'allume, mais il
doit s'éteindre après quelques secondes. Si le témoin (ou le symbole à l'écran) reste allumé, le conducteur
pourrait ne pas compter sur l'effet de la direction assistée et l'effort sur le volant pourrait augmenter
sensiblement même s'il reste possible de braquer. Sur certaines versions, l'écran affiche le message dédié.
S'adresser dès que possible au Réseau Après-vente Fiat.
59
Page 62 of 304
Témoin Signification
jauneSYSTÈME iTPMS
Anomalie du système iTPMS
Quand une anomalie du système iTPMS est détectée, le témoin clignote pendant 75 secondes, puis il
reste allumé de manière fixe et un message d'avertissement est affiché. Cela se produit également si l’on
monte une ou plusieurs roues dépourvues de capteur, jusqu'au rétablissement des conditions initiales.
AVERTISSEMENT Ne pas continuer à rouler avec un ou plusieurs pneus dégonflés, car la tenue de route
de la voiture pourrait être compromise. Arrêter la voiture en évitant de freiner et de braquer brusquement.
Procéder immédiatement à la réparation au moyen du kit de réparation des pneus (voir le paragraphe « Kit
Fix&Go » au chapitre « Situations d'urgence ») et s'adresser dès que possible au Réseau Après-vente Fiat.
Pression des pneus insuffisante
Le témoin s'allume, accompagné d'un message affiché sur l'écran, pour signaler que la pression des
pneus est inférieure à la valeur recommandée et/ou qu'il y a une lente perte de pression. Dans ces cas,
une longue durée de vie du pneu et une consommation de carburant optimale pourraient ne pas être
assurées.
Quelle que soit la condition, si l'écran affiche le message dédié, se reporter IMPÉRATIVEMENT aux
indications du paragraphe « Roues » du chapitre « Caractéristiques techniques », en respectant
scrupuleusement ce qui est écrit.
Une fois les conditions d'utilisation normales de la voiture restaurées, effectuer la procédure de
« Réinitialisation ».
AVERTISSEMENT Ne pas continuer à rouler avec un ou plusieurs pneus dégonflés, car la tenue de route
de la voiture peut être compromise. Arrêter la voiture en évitant de freiner et de braquer brusquement.
jaunePANNE DU SYSTÈME ABS
Le témoin s'allume quand le système ABS est défaillant. Dans ce cas, l'efficacité du système de freinage
reste intacte, mais sans les fonctions offertes par le système ABS. Rouler prudemment et s'adresser dès
que possible au Réseau Après-vente Fiat.
60
CONNAISSANCE DU COMBINÉ DE BORD

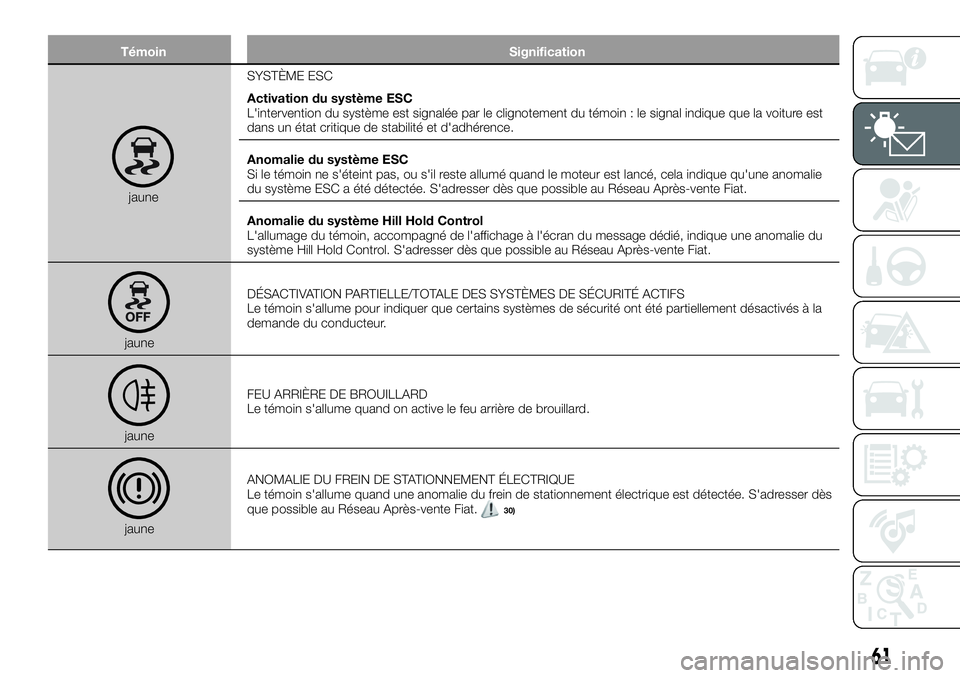

Page 63 of 304
Témoin Signification
jauneSYSTÈME ESC
Activation du système ESC
L'intervention du système est signalée par le clignotement du témoin : le signal indique que la voiture est
dans un état critique de stabilité et d'adhérence.
Anomalie du système ESC
Si le témoin ne s'éteint pas, ou s'il reste allumé quand le moteur est lancé, cela indique qu'une anomalie
du système ESC a été détectée. S'adresser dès que possible au Réseau Après-vente Fiat.
Anomalie du système Hill Hold Control
L'allumage du témoin, accompagné de l'affichage à l'écran du message dédié, indique une anomalie du
système Hill Hold Control. S'adresser dès que possible au Réseau Après-vente Fiat.
jauneDÉSACTIVATION PARTIELLE/TOTALE DES SYSTÈMES DE SÉCURITÉ ACTIFS
Le témoin s'allume pour indiquer que certains systèmes de sécurité ont été partiellement désactivés à la
demande du conducteur.
jauneFEU ARRIÈRE DE BROUILLARD
Le témoin s'allume quand on active le feu arrière de brouillard.
jauneANOMALIE DU FREIN DE STATIONNEMENT ÉLECTRIQUE
Le témoin s'allume quand une anomalie du frein de stationnement électrique est détectée. S'adresser dès
que possible au Réseau Après-vente Fiat.
30)
61

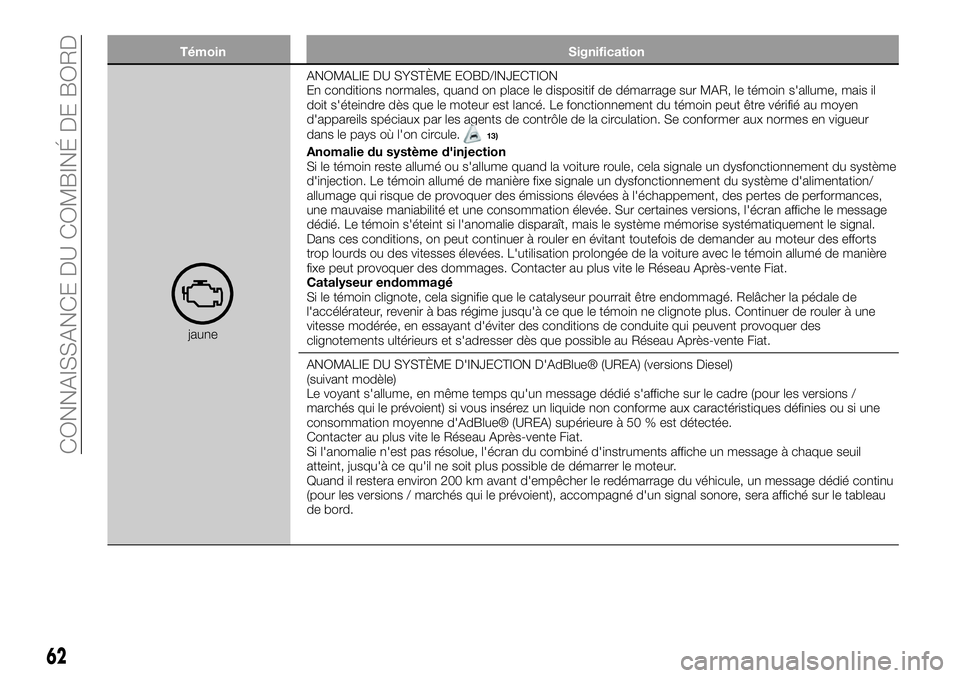

Page 64 of 304
Témoin Signification
jauneANOMALIE DU SYSTÈME EOBD/INJECTION
En conditions normales, quand on place le dispositif de démarrage sur MAR, le témoin s'allume, mais il
doit s'éteindre dès que le moteur est lancé. Le fonctionnement du témoin peut être vérifié au moyen
d'appareils spéciaux par les agents de contrôle de la circulation. Se conformer aux normes en vigueur
dans le pays où l'on circule.
13)
Anomalie du système d'injection
Si le témoin reste allumé ou s'allume quand la voiture roule, cela signale un dysfonctionnement du système
d'injection. Le témoin allumé de manière fixe signale un dysfonctionnement du système d'alimentation/
allumage qui risque de provoquer des émissions élevées à l'échappement, des pertes de performances,
une mauvaise maniabilité et une consommation élevée. Sur certaines versions, l'écran affiche le message
dédié. Le témoin s'éteint si l'anomalie disparaît, mais le système mémorise systématiquement le signal.
Dans ces conditions, on peut continuer à rouler en évitant toutefois de demander au moteur des efforts
trop lourds ou des vitesses élevées. L'utilisation prolongée de la voiture avec le témoin allumé de manière
fixe peut provoquer des dommages. Contacter au plus vite le Réseau Après-vente Fiat.
Catalyseur endommagé
Si le témoin clignote, cela signifie que le catalyseur pourrait être endommagé. Relâcher la pédale de
l'accélérateur, revenir à bas régime jusqu'à ce que le témoin ne clignote plus. Continuer de rouler à une
vitesse modérée, en essayant d'éviter des conditions de conduite qui peuvent provoquer des
clignotements ultérieurs et s'adresser dès que possible au Réseau Après-vente Fiat.
ANOMALIE DU SYSTÈME D'INJECTION D'AdBlue® (UREA) (versions Diesel)
(suivant modèle)
Le voyant s'allume, en même temps qu'un message dédié s'affiche sur le cadre (pour les versions /
marchés qui le prévoient) si vous insérez un liquide non conforme aux caractéristiques définies ou si une
consommation moyenne d'AdBlue® (UREA) supérieure à 50 % est détectée.
Contacter au plus vite le Réseau Après-vente Fiat.
Si l'anomalie n'est pas résolue, l'écran du combiné d'instruments affiche un message à chaque seuil
atteint, jusqu'à ce qu'il ne soit plus possible de démarrer le moteur.
Quand il restera environ 200 km avant d'empêcher le redémarrage du véhicule, un message dédié continu
(pour les versions / marchés qui le prévoient), accompagné d'un signal sonore, sera affiché sur le tableau
de bord.
62
CONNAISSANCE DU COMBINÉ DE BORD
Page 65 of 304
Témoin Signification
jauneSYSTÈME LANE ASSIST
Le témoin s'allume de la manière suivante :
Témoin allumé à lumière fixe (couleur blanche) :signale que le système est activé mais que les limites de la
voie n'ont pas été détectées (les lignes de la voie sont de couleur grise).
Témoin allumé à lumière clignotante (couleur jaune ambre) :signale que la voiture s'est rapprochée de la
ligne de la voie et est en train de la dépasser.
Témoin allumé à lumière fixe (couleur verte) :signale que le système a détecté les limites des deux voies.
Le système agira sur le volant en cas de sortie involontaire de la voie.
jaunePRÉCHAUFFAGE DES BOUGIES (versions Diesel)
Quand on place le dispositif de démarrage sur MAR, le témoin s'allume et s'éteint quand les bougies ont
atteint la température prédéfinie. On peut démarrer le moteur immédiatement après l'extinction du témoin.
AVERTISSEMENT Si la température ambiante est modérée ou élevée, l'allumage du témoin est presque
imperceptible.
ANOMALIE DE PRÉCHAUFFAGE DES BOUGIES (versions Diesel)
Le clignotement du témoin indique une anomalie du système de préchauffage des bougies. Dans ce cas,
s'adresser dès que possible au Réseau Après-vente Fiat.
jauneFULL BRAKE CONTROL OFF
Le témoin s'allume en cas désactivation du système Full Brake Control par le conducteur ou en cas de
désactivation automatique consécutivement à une défaillance temporaire du système lui-même. S'adresser
dès que possible au Réseau Après-vente Fiat.
63

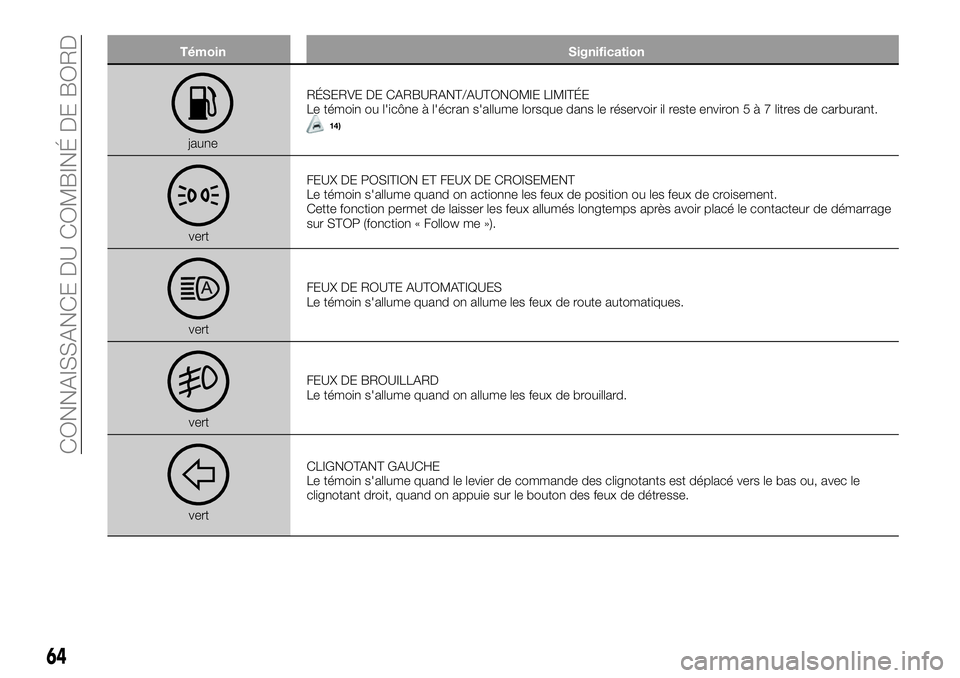

Page 66 of 304
Témoin Signification
jauneRÉSERVE DE CARBURANT/AUTONOMIE LIMITÉE
Le témoin ou l'icône à l'écran s'allume lorsque dans le réservoir il reste environ5à7litres de carburant.
14)
vertFEUX DE POSITION ET FEUX DE CROISEMENT
Le témoin s'allume quand on actionne les feux de position ou les feux de croisement.
Cette fonction permet de laisser les feux allumés longtemps après avoir placé le contacteur de démarrage
sur STOP (fonction « Follow me »).
vertFEUX DE ROUTE AUTOMATIQUES
Le témoin s'allume quand on allume les feux de route automatiques.
vertFEUX DE BROUILLARD
Le témoin s'allume quand on allume les feux de brouillard.
vertCLIGNOTANT GAUCHE
Le témoin s'allume quand le levier de commande des clignotants est déplacé vers le bas ou, avec le
clignotant droit, quand on appuie sur le bouton des feux de détresse.
64
CONNAISSANCE DU COMBINÉ DE BORD

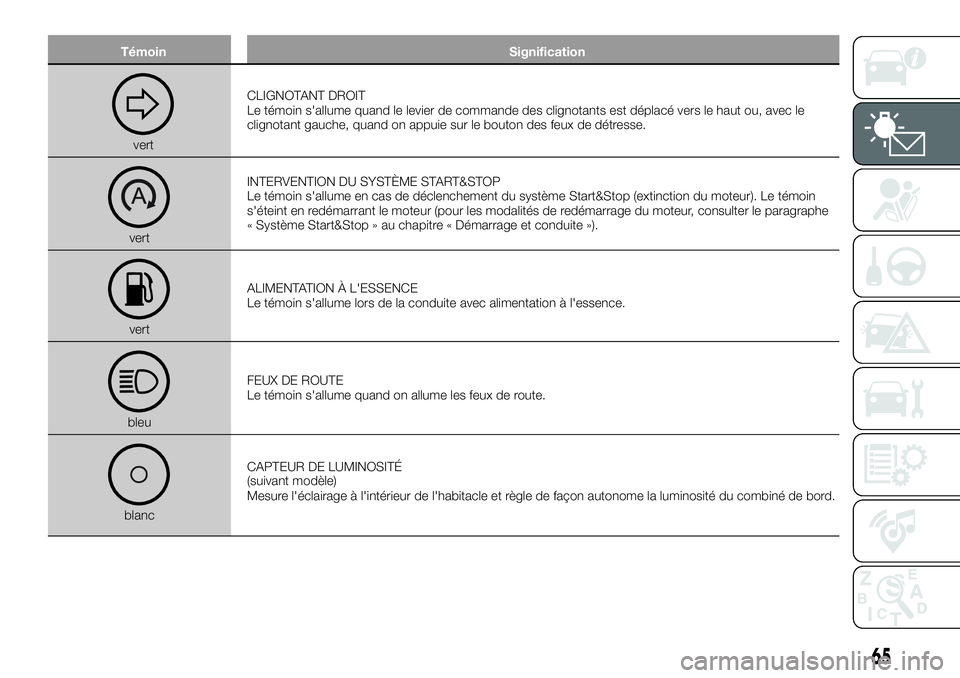

Page 67 of 304
Témoin Signification
vertCLIGNOTANT DROIT
Le témoin s'allume quand le levier de commande des clignotants est déplacé vers le haut ou, avec le
clignotant gauche, quand on appuie sur le bouton des feux de détresse.
vertINTERVENTION DU SYSTÈME START&STOP
Le témoin s'allume en cas de déclenchement du système Start&Stop (extinction du moteur). Le témoin
s'éteint en redémarrant le moteur (pour les modalités de redémarrage du moteur, consulter le paragraphe
« Système Start&Stop » au chapitre « Démarrage et conduite »).
vertALIMENTATION À L'ESSENCE
Le témoin s'allume lors de la conduite avec alimentation à l'essence.
bleuFEUX DE ROUTE
Le témoin s'allume quand on allume les feux de route.
blancCAPTEUR DE LUMINOSITÉ
Mesure l'éclairage à l'intérieur de l'habitacle et règle de façon autonome la luminosité du combiné de bord.
65
(suivant modèle)
Page 68 of 304
SYMBOLES AFFICHÉS À L'ÉCRAN
Symbole Signification
rougePRESSION DE L'HUILE MOTEUR INSUFFISANTE
Le symbole s'allume, accompagné d'un message affiché sur l'écran, en cas de pression insuffisante de
l'huile moteur.
15)
AVERTISSEMENT Ne pas utiliser la voiture tant que l'anomalie n'a pas été éliminée. L'allumage du symbole
n'indique pas la quantité d'huile dans le moteur : le contrôle du niveau doit toujours être effectué
manuellement.
rougeANOMALIE DES AIRBAGS
L'allumage du symbole indique une anomalie du système airbags. S'adresser dès que possible au Réseau
Après-vente Fiat.
rougeFERMETURE INCOMPLÈTE DU CAPOT MOTEUR
Le symbole s'allume lorsque le capot moteur est mal fermé. Fermer correctement le capot moteur.
rougeFERMETURE INCOMPLÈTE DU HAYON DU COFFRE À BAGAGES
Le symbole s'allume lorsque le hayon du coffre à bagages est mal fermé. Fermer correctement le hayon du
coffre à bagages.
rougeAVARIE BOÎTE AUTOMATIQUE AT9 / AVARIE BOÎTE AUTOMATIQUE DOUBLE EMBRAYAGE
Le symbole s'allume quand une anomalie est détectée sur la boîte de vitesses automatique ou sur la boîte
de vitesses automatique à double embrayage. Contacter au plus vite le Réseau Après-vente Fiat.16)
66
CONNAISSANCE DU COMBINÉ DE BORD
Page 69 of 304
Symbole Signification
rougeANOMALIE DE L'ALTERNATEUR
L'allumage du symbole avec moteur démarré indique une anomalie de l'alternateur. S'adresser dès que
possible au Réseau Après-vente Fiat.
rougeFERMETURE INCOMPLÈTE DES PORTES
Le symbole s'allume lorsqu'une ou plusieurs portes ne sont pas parfaitement fermées. Portes ouvertes et
véhicule en mouvement, le système émet un signal sonore. Fermer correctement les portes.
jaune
jauneANOMALIE DU SYSTÈME FULL BRAKE CONTROL
Les symboles s'allument (accompagnés d'un message affiché à l'écran) en cas d'anomalie du système Full
Brake Control. S'adresser dès que possible au Réseau Après-vente Fiat.
jauneANOMALIE DU SYSTÈME LANE ASSIST
Le symbole s'allume en cas d'anomalie permanente du système Lane Assist. S'adresser dès que possible
au Réseau Après-vente Fiat.
67

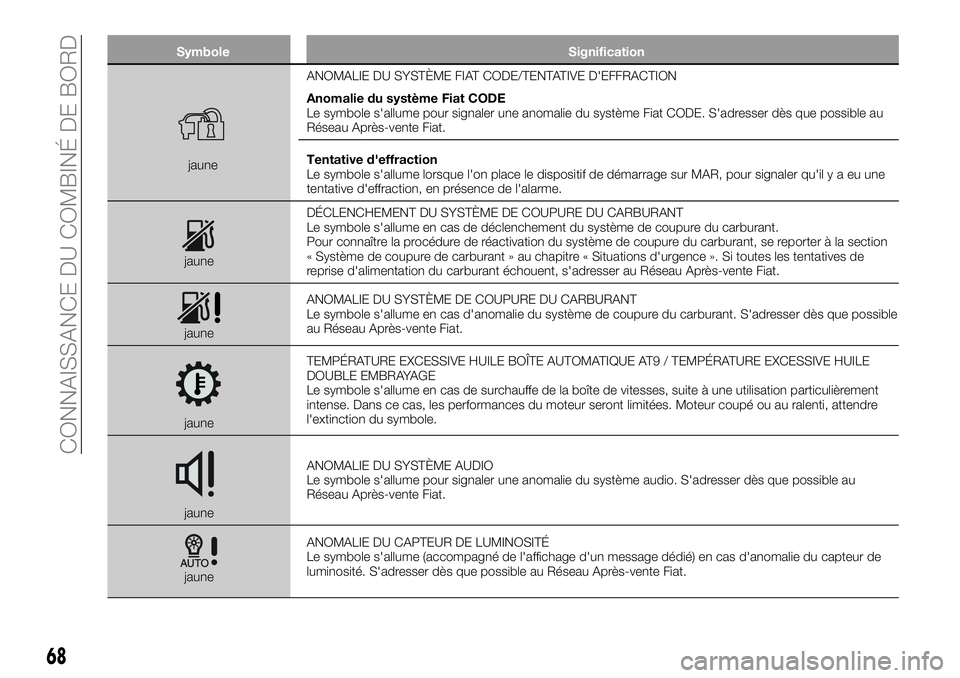

Page 70 of 304
Symbole Signification
jauneANOMALIE DU SYSTÈME FIAT CODE/TENTATIVE D'EFFRACTION
Anomalie du système Fiat CODE
Le symbole s'allume pour signaler une anomalie du système Fiat CODE. S'adresser dès que possible au
Réseau Après-vente Fiat.
Tentative d'effraction
Le symbole s'allume lorsque l'on place le dispositif de démarrage sur MAR, pour signaler qu'ilyaeuune
tentative d'effraction, en présence de l'alarme.
jauneDÉCLENCHEMENT DU SYSTÈME DE COUPURE DU CARBURANT
Le symbole s'allume en cas de déclenchement du système de coupure du carburant.
Pour connaître la procédure de réactivation du système de coupure du carburant, se reporter à la section
« Système de coupure de carburant » au chapitre « Situations d'urgence ». Si toutes les tentatives de
reprise d'alimentation du carburant échouent, s'adresser au Réseau Après-vente Fiat.
jauneANOMALIE DU SYSTÈME DE COUPURE DU CARBURANT
Le symbole s'allume en cas d'anomalie du système de coupure du carburant. S'adresser dès que possible
au Réseau Après-vente Fiat.
jauneTEMPÉRATURE EXCESSIVE HUILE BOÎTE AUTOMATIQUE AT9 / TEMPÉRATURE EXCESSIVE HUILE
DOUBLE EMBRAYAGE
Le symbole s'allume en cas de surchauffe de la boîte de vitesses, suite à une utilisation particulièrement
intense. Dans ce cas, les performances du moteur seront limitées. Moteur coupé ou au ralenti, attendre
l'extinction du symbole.
jauneANOMALIE DU SYSTÈME AUDIO
Le symbole s'allume pour signaler une anomalie du système audio. S'adresser dès que possible au
Réseau Après-vente Fiat.
jauneANOMALIE DU CAPTEUR DE LUMINOSITÉ
Le symbole s'allume (accompagné de l'affichage d'un message dédié) en cas d'anomalie du capteur de
luminosité. S'adresser dès que possible au Réseau Après-vente Fiat.
68
CONNAISSANCE DU COMBINÉ DE BORD
