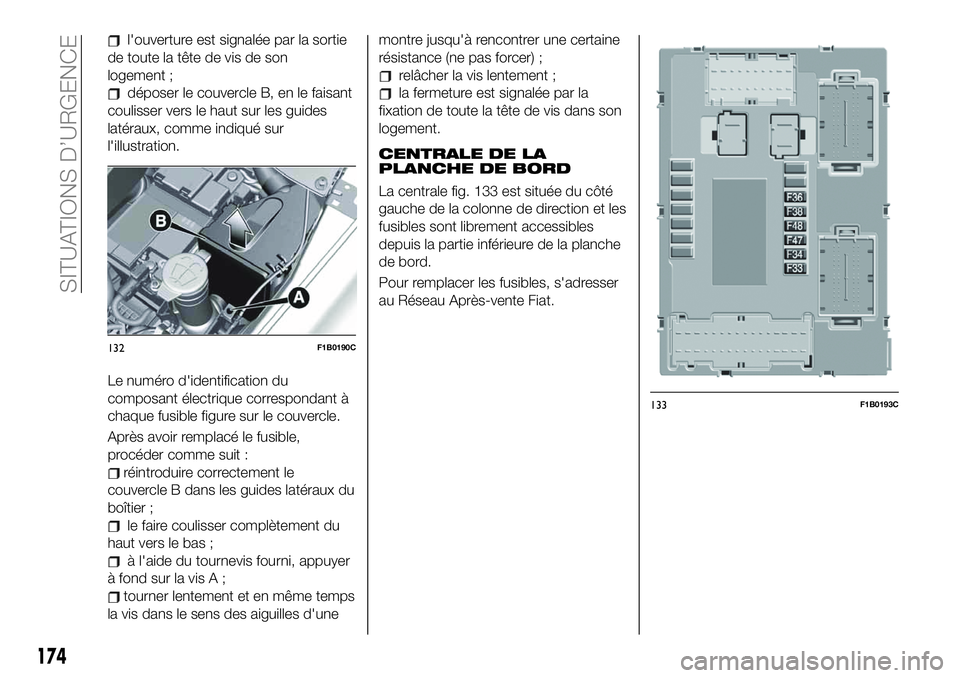

l'ouverture est signalée par la sortie
de toute la tête de vis de son
logement ;
déposer le couvercle B, en le faisant
coulisser vers le haut sur les guides
latéraux, comme indiqué sur
l'illustration.
Le numéro d'identification du
composant électrique correspondant à
chaque fusible figure sur le couvercle.
Après avoir remplacé le fusible,
procéder comme suit :
réintroduire correctement le
couvercle B dans les guides latéraux du
boîtier ;
le faire coulisser complètement du
haut vers le bas ;
à l'aide du tournevis fourni, appuyer
à fond sur la vis A ;
tourner lentement et en même temps
la vis dans le sens des aiguilles d'unemontre jusqu'à rencontrer une certaine
résistance (ne pas forcer) ;
relâcher la vis lentement ;
la fermeture est signalée par la
fixation de toute la tête de vis dans son
logement.
CENTRALE DE LA
PLANCHE DE BORD
La centrale fig. 133 est située du côté
gauche de la colonne de direction et les
fusibles sont librement accessibles
depuis la partie inférieure de la planche
de bord.
Pour remplacer les fusibles, s'adresser
au Réseau Après-vente Fiat.
132F1B0190C
133F1B0193C
174
SITUATIONS D’URGENCE

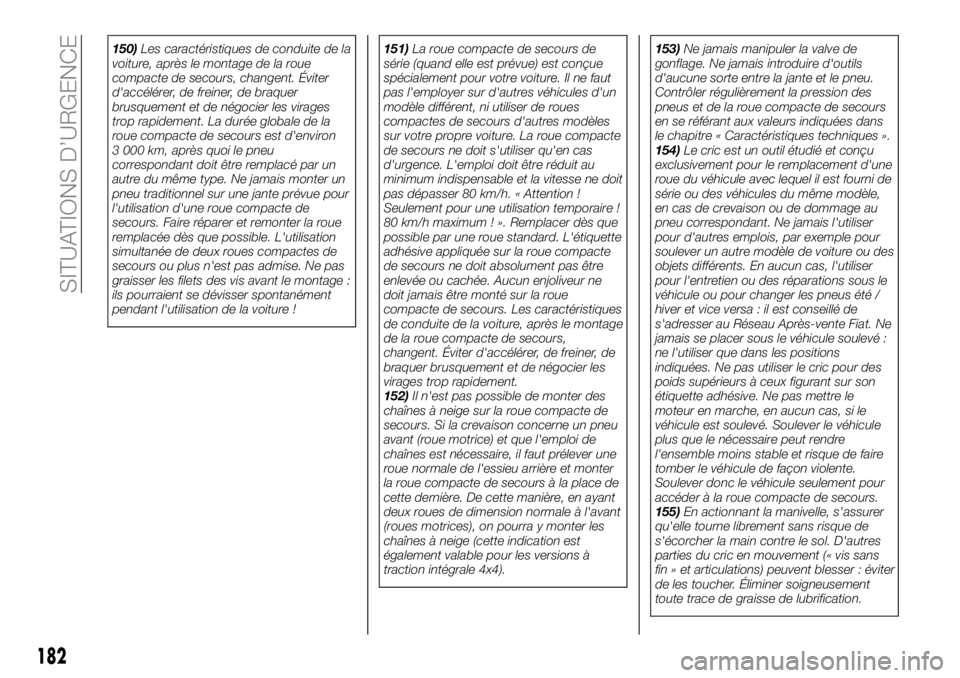

150)Les caractéristiques de conduite de la
voiture, après le montage de la roue
compacte de secours, changent. Éviter
d'accélérer, de freiner, de braquer
brusquement et de négocier les virages
trop rapidement. La durée globale de la
roue compacte de secours est d'environ
3 000 km, après quoi le pneu
correspondant doit être remplacé par un
autre du même type. Ne jamais monter un
pneu traditionnel sur une jante prévue pour
l'utilisation d'une roue compacte de
secours. Faire réparer et remonter la roue
remplacée dès que possible. L'utilisation
simultanée de deux roues compactes de
secours ou plus n'est pas admise. Ne pas
graisser les filets des vis avant le montage :
ils pourraient se dévisser spontanément
pendant l'utilisation de la voiture !151)La roue compacte de secours de
série (quand elle est prévue) est conçue
spécialement pour votre voiture. Il ne faut
pas l'employer sur d'autres véhicules d'un
modèle différent, ni utiliser de roues
compactes de secours d'autres modèles
sur votre propre voiture. La roue compacte
de secours ne doit s'utiliser qu'en cas
d'urgence. L'emploi doit être réduit au
minimum indispensable et la vitesse ne doit
pas dépasser 80 km/h. « Attention !
Seulement pour une utilisation temporaire !
80 km/h maximum ! ». Remplacer dès que
possible par une roue standard. L'étiquette
adhésive appliquée sur la roue compacte
de secours ne doit absolument pas être
enlevée ou cachée. Aucun enjoliveur ne
doit jamais être monté sur la roue
compacte de secours. Les caractéristiques
de conduite de la voiture, après le montage
de la roue compacte de secours,
changent. Éviter d'accélérer, de freiner, de
braquer brusquement et de négocier les
virages trop rapidement.
152)Il n'est pas possible de monter des
chaînes à neige sur la roue compacte de
secours. Si la crevaison concerne un pneu
avant (roue motrice) et que l'emploi de
chaînes est nécessaire, il faut prélever une
roue normale de l'essieu arrière et monter
la roue compacte de secours à la place de
cette dernière. De cette manière, en ayant
deux roues de dimension normale à l'avant
(roues motrices), on pourra y monter les
chaînes à neige (cette indication est
également valable pour les versions à
traction intégrale 4x4).153)Ne jamais manipuler la valve de
gonflage. Ne jamais introduire d'outils
d'aucune sorte entre la jante et le pneu.
Contrôler régulièrement la pression des
pneus et de la roue compacte de secours
en se référant aux valeurs indiquées dans
le chapitre « Caractéristiques techniques ».
154)Le cric est un outil étudié et conçu
exclusivement pour le remplacement d'une
roue du véhicule avec lequel il est fourni de
série ou des véhicules du même modèle,
en cas de crevaison ou de dommage au
pneu correspondant. Ne jamais l'utiliser
pour d'autres emplois, par exemple pour
soulever un autre modèle de voiture ou des
objets différents. En aucun cas, l'utiliser
pour l'entretien ou des réparations sous le
véhicule ou pour changer les pneus été /
hiver et vice versa : il est conseillé de
s'adresser au Réseau Après-vente Fiat. Ne
jamais se placer sous le véhicule soulevé :
ne l'utiliser que dans les positions
indiquées. Ne pas utiliser le cric pour des
poids supérieurs à ceux figurant sur son
étiquette adhésive. Ne pas mettre le
moteur en marche, en aucun cas, si le
véhicule est soulevé. Soulever le véhicule
plus que le nécessaire peut rendre
l'ensemble moins stable et risque de faire
tomber le véhicule de façon violente.
Soulever donc le véhicule seulement pour
accéder à la roue compacte de secours.
155)En actionnant la manivelle, s'assurer
qu'elle tourne librement sans risque de
s'écorcher la main contre le sol. D'autres
parties du cric en mouvement (« vis sans
fin » et articulations) peuvent blesser : éviter
de les toucher. Éliminer soigneusement
toute trace de graisse de lubrification.
182
SITUATIONS D’URGENCE

DÉMARRAGE
D'URGENCE
76)

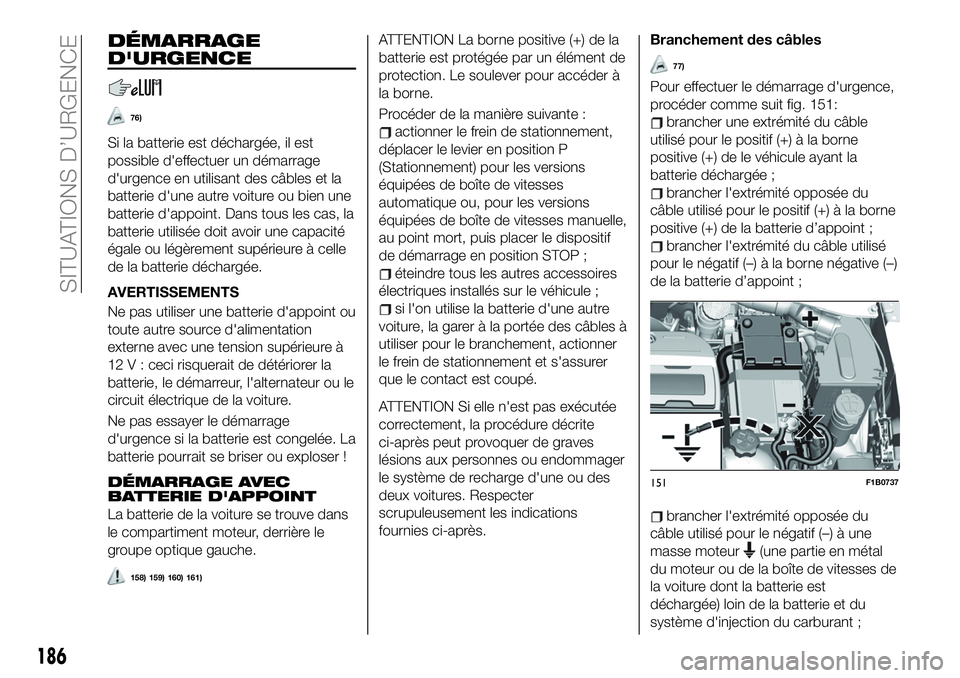

Si la batterie est déchargée, il est
possible d'effectuer un démarrage
d'urgence en utilisant des câbles et la
batterie d'une autre voiture ou bien une
batterie d'appoint. Dans tous les cas, la
batterie utilisée doit avoir une capacité
égale ou légèrement supérieure à celle
de la batterie déchargée.
AVERTISSEMENTS
Ne pas utiliser une batterie d'appoint ou
toute autre source d'alimentation
externe avec une tension supérieure à
12 V : ceci risquerait de détériorer la
batterie, le démarreur, l'alternateur ou le
circuit électrique de la voiture.
Ne pas essayer le démarrage
d'urgence si la batterie est congelée. La
batterie pourrait se briser ou exploser !
DÉMARRAGE AVEC
BATTERIE D'APPOINT
La batterie de la voiture se trouve dans
le compartiment moteur, derrière le
groupe optique gauche.
158) 159) 160) 161)
ATTENTION La borne positive (+) de la
batterie est protégée par un élément de
protection. Le soulever pour accéder à
la borne.
Procéder de la manière suivante :
actionner le frein de stationnement,
déplacer le levier en position P
(Stationnement) pour les versions
équipées de boîte de vitesses
automatique ou, pour les versions
équipées de boîte de vitesses manuelle,
au point mort, puis placer le dispositif
de démarrage en position STOP ;
éteindre tous les autres accessoires
électriques installés sur le véhicule ;
si l'on utilise la batterie d'une autre
voiture, la garer à la portée des câbles à
utiliser pour le branchement, actionner
le frein de stationnement et s'assurer
que le contact est coupé.
ATTENTION Si elle n'est pas exécutée
correctement, la procédure décrite
ci-après peut provoquer de graves
lésions aux personnes ou endommager
le système de recharge d'une ou des
deux voitures. Respecter
scrupuleusement les indications
fournies ci-après.
Branchement des câbles
77)
Pour effectuer le démarrage d'urgence,
procéder comme suit fig. 151:
brancher une extrémité du câble
utilisé pour le positif (+) à la borne
positive (+) de le véhicule ayant la
batterie déchargée ;
brancher l'extrémité opposée du
câble utilisé pour le positif (+) à la borne
positive (+) de la batterie d’appoint ;
brancher l'extrémité du câble utilisé
pour le négatif (–) à la borne négative (–)
de la batterie d’appoint ;
brancher l'extrémité opposée du
câble utilisé pour le négatif (–) à une
masse moteur
(une partie en métal
du moteur ou de la boîte de vitesses de
la voiture dont la batterie est
déchargée) loin de la batterie et du
système d'injection du carburant ;
151F1B0737
186
SITUATIONS D’URGENCE

Arrière

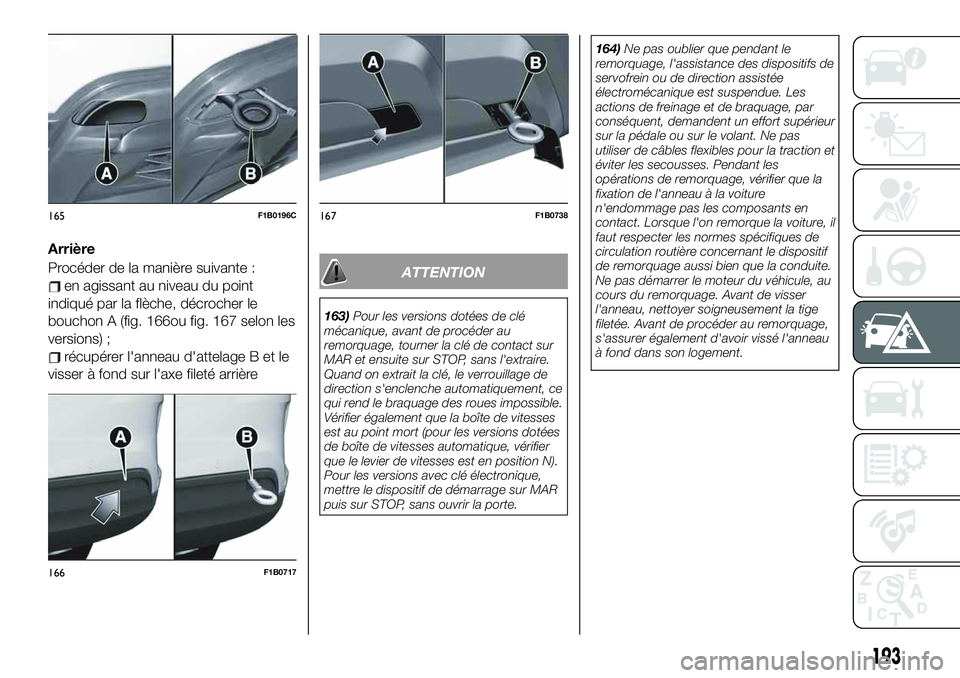

Procéder de la manière suivante :
en agissant au niveau du point
indiqué par la flèche, décrocher le
bouchon A (fig. 166ou fig. 167 selon les
versions) ;
récupérer l'anneau d'attelage B et le
visser à fond sur l'axe fileté arrière
ATTENTION
163)Pour les versions dotées de clé
mécanique, avant de procéder au
remorquage, tourner la clé de contact sur
MAR et ensuite sur STOP, sans l'extraire.
Quand on extrait la clé, le verrouillage de
direction s'enclenche automatiquement, ce
qui rend le braquage des roues impossible.
Vérifier également que la boîte de vitesses
est au point mort (pour les versions dotées
de boîte de vitesses automatique, vérifier
que le levier de vitesses est en position N).
Pour les versions avec clé électronique,
mettre le dispositif de démarrage sur MAR
puis sur STOP, sans ouvrir la porte.164)Ne pas oublier que pendant le
remorquage, l'assistance des dispositifs de
servofrein ou de direction assistée
électromécanique est suspendue. Les
actions de freinage et de braquage, par
conséquent, demandent un effort supérieur
sur la pédale ou sur le volant. Ne pas
utiliser de câbles flexibles pour la traction et
éviter les secousses. Pendant les
opérations de remorquage, vérifier que la
fixation de l'anneau à la voiture
n'endommage pas les composants en
contact. Lorsque l'on remorque la voiture, il
faut respecter les normes spécifiques de
circulation routière concernant le dispositif
de remorquage aussi bien que la conduite.
Ne pas démarrer le moteur du véhicule, au
cours du remorquage. Avant de visser
l'anneau, nettoyer soigneusement la tige
filetée. Avant de procéder au remorquage,
s'assurer également d'avoir vissé l'anneau
à fond dans son logement.
165F1B0196C
166F1B0717
167F1B0738
193

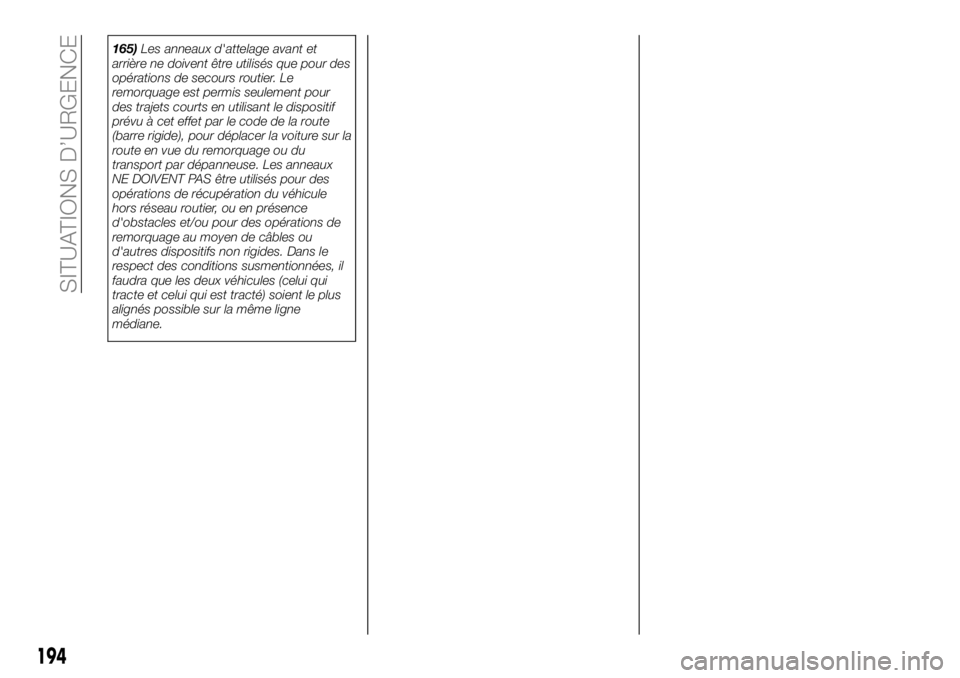

165)Les anneaux d'attelage avant et
arrière ne doivent être utilisés que pour des
opérations de secours routier. Le
remorquage est permis seulement pour
des trajets courts en utilisant le dispositif
prévu à cet effet par le code de la route
(barre rigide), pour déplacer la voiture sur la
route en vue du remorquage ou du
transport par dépanneuse. Les anneaux
NE DOIVENT PAS être utilisés pour des
opérations de récupération du véhicule
hors réseau routier, ou en présence
d'obstacles et/ou pour des opérations de
remorquage au moyen de câbles ou
d'autres dispositifs non rigides. Dans le
respect des conditions susmentionnées, il
faudra que les deux véhicules (celui qui
tracte et celui qui est tracté) soient le plus
alignés possible sur la même ligne
médiane.
194
SITUATIONS D’URGENCE

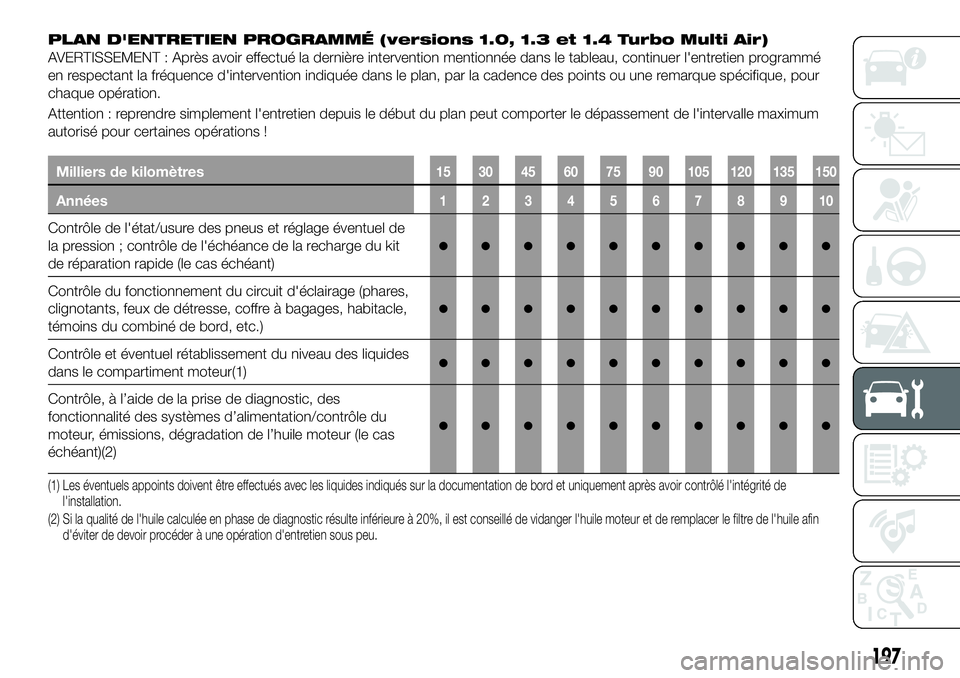

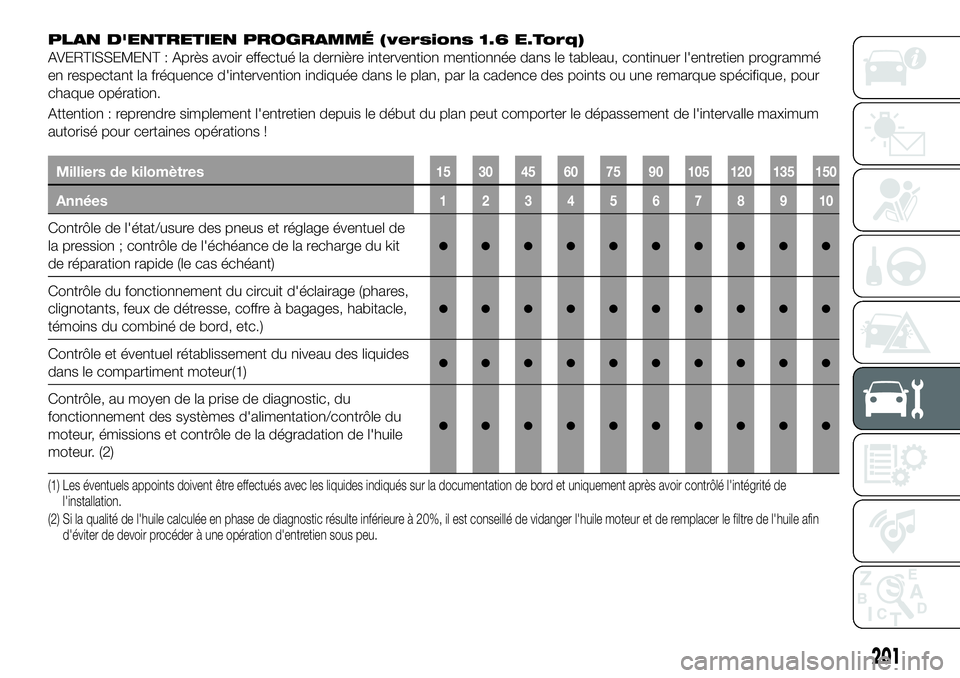

PLAN D'ENTRETIEN PROGRAMMÉ (versions 1.0, 1.3 et 1.4 Turbo Multi Air)
AVERTISSEMENT : Après avoir effectué la dernière intervention mentionnée dans le tableau, continuer l'entretien programmé
en respectant la fréquence d'intervention indiquée dans le plan, par la cadence des points ou une remarque spécifique, pour
chaque opération.
Attention : reprendre simplement l'entretien depuis le début du plan peut comporter le dépassement de l'intervalle maximum
autorisé pour certaines opérations !

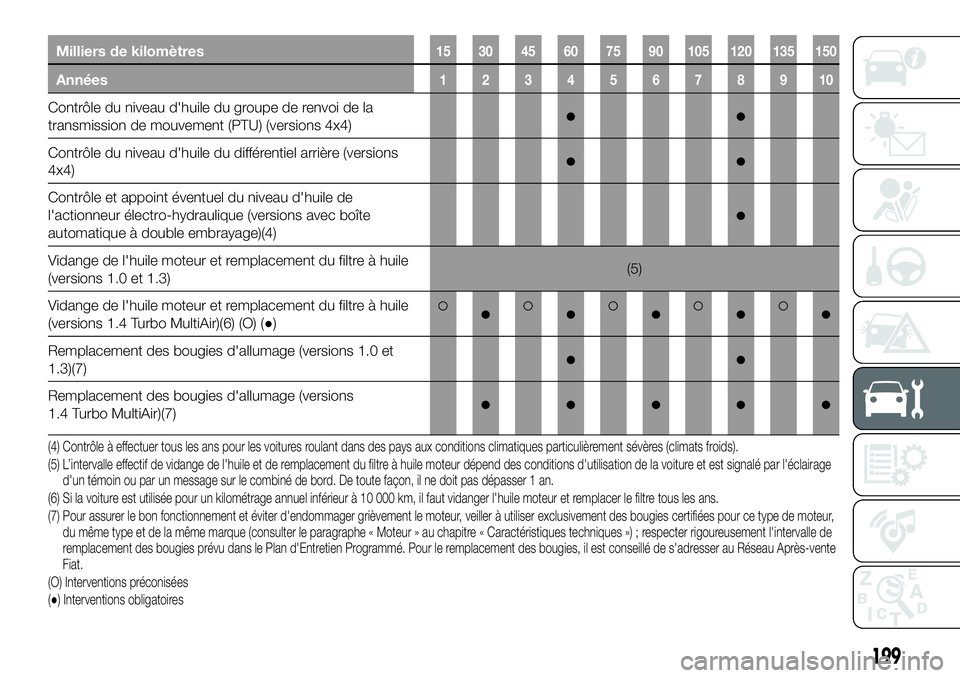

Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Contrôle de l'état/usure des pneus et réglage éventuel de
la pression ; contrôle de l'échéance de la recharge du kit
de réparation rapide (le cas échéant)
●●●●●●●●●●
Contrôle du fonctionnement du circuit d'éclairage (phares,
clignotants, feux de détresse, coffre à bagages, habitacle,
témoins du combiné de bord, etc.)
●●●●●●●●●●
Contrôle et éventuel rétablissement du niveau des liquides
dans le compartiment moteur(1)●●●●●●●●●●
Contrôle, à l’aide de la prise de diagnostic, des
fonctionnalité des systèmes d’alimentation/contrôle du
moteur, émissions, dégradation de l’huile moteur (le cas
échéant)(2)
●●●●●●●●●●
(1) Les éventuels appoints doivent être effectués avec les liquides indiqués sur la documentation de bord et uniquement après avoir contrôlé l'intégrité de
l'installation.
(2) Si la qualité de l'huile calculée en phase de diagnostic résulte inférieure à 20%, il est conseillé de vidanger l'huile moteur et de remplacer le filtre de l'huile afin
d'éviter de devoir procéder à une opération d'entretien sous peu.
197

Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Contrôle du niveau d'huile du groupe de renvoi de la
transmission de mouvement (PTU) (versions 4x4)●●
Contrôle du niveau d'huile du différentiel arrière (versions
4x4)●●
Contrôle
et
appoint
éventuel
du
niveau
d'huile
de

l'actionneur
électro-hydraulique
(versions
avec
boîte

automatique
à
double
embrayage)(4)
●
Vidange de l'huile moteur et remplacement du filtre à huile
(versions 1.0 et 1.3)(5)
Vidange de l'huile moteur et remplacement du filtre à huile
(versions 1.4 Turbo MultiAir)(6) (O) (●)
●●●●●
Remplacement des bougies d'allumage (versions 1.0 et
1.3)(7)●●
Remplacement des bougies d'allumage (versions
1.4 Turbo MultiAir)(7)●●●●●
(4) Contrôle à effectuer tous les ans pour les voitures roulant dans des pays aux conditions climatiques particulièrement sévères (climats froids).
(5) L’intervalle effectif de vidange de l'huile et de remplacement du filtre à huile moteur dépend des conditions d'utilisation de la voiture et est signalé par l'éclairage
d'un témoin ou par un message sur le combiné de bord. De toute façon, il ne doit pas dépasser 1 an.
(6) Si la voiture est utilisée pour un kilométrage annuel inférieur à 10 000 km, il faut vidanger l'huile moteur et remplacer le filtre tous les ans.
(O) Interventions préconisées
(●) Interventions obligatoires (7) Pour assurer le bon fonctionnement et éviter d'endommager grièvement le moteur, veiller à utiliser exclusivement des bougies certifiées pour cetype de moteur,
du même type et de la même marque (consulter le paragraphe « Moteur » au chapitre « Caractéristiques techniques ») ; respecter rigoureusement l'intervalle de
remplacement des bougies prévu dans le Plan d'Entretien Programmé. Pour le remplacement des bougies, il est conseillé de s'adresser au Réseau Après-vente
Fiat.
199

PLAN D'ENTRETIEN PROGRAMMÉ (versions 1.6 E.Torq)
AVERTISSEMENT : Après avoir effectué la dernière intervention mentionnée dans le tableau, continuer l'entretien programmé
en respectant la fréquence d'intervention indiquée dans le plan, par la cadence des points ou une remarque spécifique, pour
chaque opération.
Attention : reprendre simplement l'entretien depuis le début du plan peut comporter le dépassement de l'intervalle maximum
autorisé pour certaines opérations !
Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Contrôle de l'état/usure des pneus et réglage éventuel de
la pression ; contrôle de l'échéance de la recharge du kit
de réparation rapide (le cas échéant)
●●●●●●●●●●
Contrôle du fonctionnement du circuit d'éclairage (phares,
clignotants, feux de détresse, coffre à bagages, habitacle,
témoins du combiné de bord, etc.)
●●●●●●●●●●
Contrôle et éventuel rétablissement du niveau des liquides
dans le compartiment moteur(1)●●●●●●●●●●
Contrôle, au moyen de la prise de diagnostic, du
fonctionnement des systèmes d'alimentation/contrôle du
moteur, émissions et contrôle de la dégradation de l'huile
moteur. (2)
●●●●●●●●●●
(1) Les éventuels appoints doivent être effectués avec les liquides indiqués sur la documentation de bord et uniquement après avoir contrôlé l'intégrité de
l'installation.
(2) Si la qualité de l'huile calculée en phase de diagnostic résulte inférieure à 20%, il est conseillé de vidanger l'huile moteur et de remplacer le filtre de l'huile afin
d'éviter de devoir procéder à une opération d'entretien sous peu.
201

Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Contrôle visuel de l'état : extérieur de la carrosserie,
protection de bas de caisse, sections rigides et flexibles
des tuyaux (échappement, alimentation en carburant,
freins), éléments en caoutchouc (soufflets, manchons,
bagues, etc.)
●●●●●
Contrôle de positionnement/de l'usure des balais
d'essuie-glace avant et arrière●●●●●
Contrôle du fonctionnement du système d'essuie/lave-
glace et réglage éventuel des gicleurs●●●●●
Contrôle de la propreté des serrures du capot moteur et
du coffre à bagages, nettoyage et lubrification des
tringleries
●●●●●
Contrôle visuel de l'état et de l'usure des plaquettes des
freins à disque avant et arrière et intégrité de l'indicateur
d'usure des plaquettes
●●●●●●●●●●
Contrôle visuel de l'état de la courroie/des courroies de
commande accessoires●●●●●●●●●●
Contrôle de la tension de la courroie de commande des
accessoires (versions sans tendeur automatique)●●●●●●●●●●
Vidange du moteur et remplacement du filtre à huile●●●●●●●●●●
Remplacement des bougies d'allumage(3)●●●●●
(3) Pour assurer le bon fonctionnement et éviter d'endommager grièvement le moteur, veiller à utiliser exclusivement des bougies certifiées pour cetype de moteur,
du même type et de la même marque (consulter le paragraphe « Moteur » au chapitre « Caractéristiques techniques ») ; respecter rigoureusement l'intervalle de
remplacement des bougies prévu dans le Plan d'Entretien Programmé. Pour le remplacement des bougies, il est conseillé de s'adresser au Réseau Après-vente
Fiat.
202
ENTRETIEN DU VÉHICULE

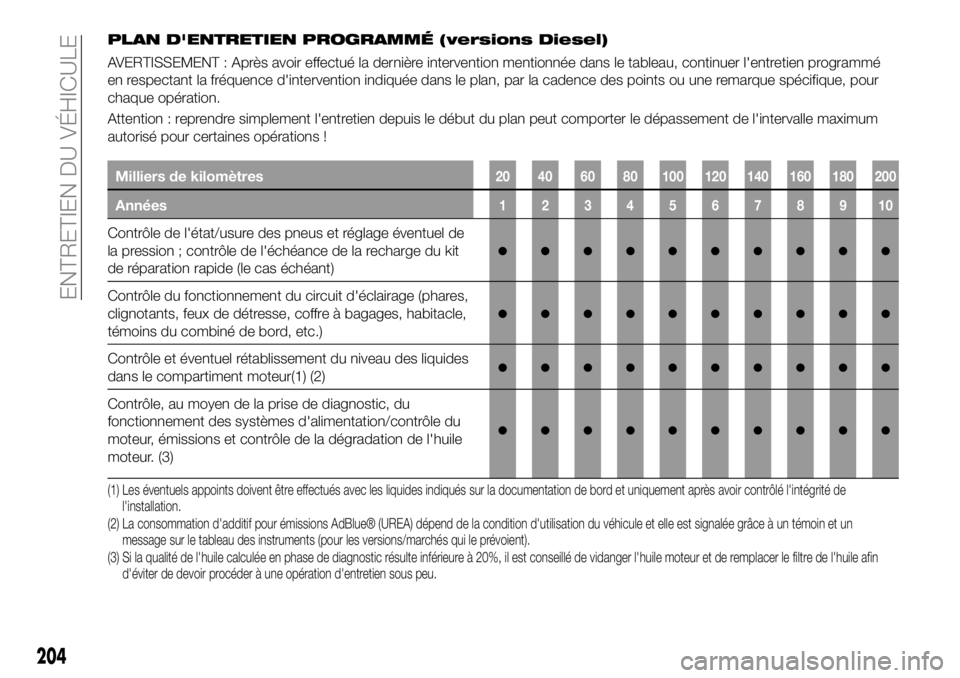

PLAN D'ENTRETIEN PROGRAMMÉ (versions Diesel)
AVERTISSEMENT : Après avoir effectué la dernière intervention mentionnée dans le tableau, continuer l'entretien programmé
en respectant la fréquence d'intervention indiquée dans le plan, par la cadence des points ou une remarque spécifique, pour
chaque opération.
Attention : reprendre simplement l'entretien depuis le début du plan peut comporter le dépassement de l'intervalle maximum
autorisé pour certaines opérations !
Milliers de kilomètres20 40 60 80 100 120 140 160 180 200
Années12345678910
Contrôle de l'état/usure des pneus et réglage éventuel de
la pression ; contrôle de l'échéance de la recharge du kit
de réparation rapide (le cas échéant)
●●●●●●●●●●
Contrôle du fonctionnement du circuit d'éclairage (phares,
clignotants, feux de détresse, coffre à bagages, habitacle,
témoins du combiné de bord, etc.)
●●●●●●●●●●
Contrôle et éventuel rétablissement du niveau des liquides
dans le compartiment moteur(1) (2)●●●●●●●●●●
Contrôle, au moyen de la prise de diagnostic, du
fonctionnement des systèmes d'alimentation/contrôle du
moteur, émissions et contrôle de la dégradation de l'huile
moteur. (3)
●●●●●●●●●●
(1) Les éventuels appoints doivent être effectués avec les liquides indiqués sur la documentation de bord et uniquement après avoir contrôlé l'intégrité de
l'installation.
(2) La consommation d'additif pour émissions AdBlue® (UREA) dépend de la condition d'utilisation du véhicule et elle est signalée grâce à un témoin etun
message sur le tableau des instruments (pour les versions/marchés qui le prévoient).
(3) Si la qualité de l'huile calculée en phase de diagnostic résulte inférieure à 20%, il est conseillé de vidanger l'huile moteur et de remplacer le filtre de l'huile afin
d'éviter de devoir procéder à une opération d'entretien sous peu.
204
ENTRETIEN DU VÉHICULE
