Page 31 of 284
DÁLKOVÉ SVĚTLOMETY
Se spínací skříňkou zapalování rozsvítíte
dálkové světlomety zatlačením levé
páky A obr. 29 k palubní desce.
S rozsvícenými potkávacími světlomety
musí být pákový přepínač světel
v polozeAUTOnebo musí být
přetočený na polohu
.
Zapnutím potkávacích světlometů se na
přístrojové desce rozsvítí kontrolka
.
Světelná výstraha
Zatáhněte páku A obr. 29 k sobě
,nearetovaná poloha; při uvolnění se
páka vrátí automaticky do prostřední
aretované polohy.
Zapnutím potkávacích světlometů se na
přístrojové desce rozsvítí kontrolka
.Automatické dálkové světlomety
(jsou-li ve výbavě)
Na ochranu ostatních uživatelů
komunikace před oslněním se dálkové
světlomety automaticky vypnou při
míjení protijedoucího vozidla nebo
zařazení se za vozidlo jedoucí ve
stejném směru jízdy.
Funkci lze nastavit v menu displeje (viz
pokyny uvedené v části "Displej"
v kapitole "Seznámení s přístrojovou
deskou"); pro aktivaci je nutno přetočit
objímku přepínače na AUTO.
Funkce se aktivuje zatlačením páky
k přístrojové desce (aretovaná poloha);
na přístrojové desce se rozsvítí
kontrolka
. S rozsvícenými
dálkovými světlomety se na přístrojové
desce rozsvítí i kontrolka
. Jestliže
s tímto nastavením zastavíte vozidlo, při
opětném nastartování bude nutné
znovu nastavit funkci automatického
ovládání světlometů: přestavte páku do
středové polohy a opět ji zatlačte
k přístrojové desce.
Při rychlosti vyšší než 40 km/h a aktivní
funkci se přestavením páky do
aretované středové polohy funkce
vypne a dálkové světlomety zhasnou.
Je-li funkce aktivní a vozidlo jede
rychlostí nižší než 15 km/h, vypne
systém dálkové světlomety.Přestavení pákového ovládače do
aretované středové polohy a opětné
zatlačení k přístrojové desce do
aretované polohy bude systém
interpretovat jako žádost o trvalé
zapnutí dálkových světlometů: na
přístrojové desce se rozsvítí kontrolka
a dálkové světlomety budou svítit,
dokud se vozidlo znovu nerozjede
rychlostí nad 40 km/h. Po překročení
této mezní hodnoty se funkce aktivuje
automaticky a na přístrojové desce se
znovu rozsvítí kontrolka
.
Pro vypnutí funkce přetočte objímku
přepínače světel na polohu
.
SMĚROVÁ SVĚTLA
Přestavte levou páku A obr. 29 do
polohy (aretované):
nahoru: zapne se pravý ukazatel směru;
dolů: zapne se levý ukazatel směru.
Na přístrojové desce se rozbliká
kontrolka
nebo.
Směrová světla se vypnou samočinně,
jakmile uvedete vozidlo do jízdy
v přímém směru nebo zapnutím
denních světel (D.R.L.)
Funkce „Lane Change“ (změna
jízdního pruhu)
Změnu jízdního pruhu signalizujte
přestavením levého pákového ovládače
na nearetovanou polohu na méně než
půl sekundy .
29F1B0037C
29
Page 32 of 284
Ukazatele směru na zvolené straně
zablikají 5x a pak automaticky zhasnou.
MALÁ SVĚTLA
Se zapalováním v poloze MAR
umožňuje tato funkce rozsvítit na
25 sekund poziční světla a osvětlení
registrační značky při každém
odemknutí vozidla dálkovým ovládáním
nebo funkcí Keyless Entry.
Rozsvícení malých světel lze nastavit
v menu displeje nebo v systému
Uconnect™.
Funkce se automaticky vypne po
uplynutí daného intervalu (25 sekund)
nebo opětným zamknutím vozidla či
přepnutím zapalování na jinou polohu
než MAR.
NASTAVENÍ SKLONU
SVĚTLOMETŮ
Nastavovač sklonu světlometů
Nastavovač sklonu světlometů funguje
s klíčkem zapalování v poloze MAR
a rozsvícenými potkávacími světlomety.
Seřízení se provede otočením objímky
A obr. 30.
Poloha 0: Jedna osoba nebo dvě
osoby na předních sedadlech
Poloha 1: Čtyři osoby nebo pět
osob.
Poloha 2: Čtyři osoby nebo pět
osob + náklad v zavazadlovém
prostoru.
Poloha 3: řidič + nejvyšší povolené
zatížení nákladem umístěným pouze
v zavazadlovém prostoru.
UPOZORNĚNÍ Nastavení světlometů je
nutno zkontrolovat po každé změně
hmotnosti převáženého nákladu.
NASTAVENÍ INTENZITY
OSVĚTLENÍ
PŘÍSTROJOVÉ DESKY
A GRAFIK OVLÁDACÍCH
TLAČÍTEK
S rozsvíceními pozičními světly nebo
světlomety přetočte objímku B
obr. 30 nahoru pro zvýšení intenzity
osvětlení přístrojové desky a grafik
ovládacích tlačítek nebo dolů pro její
snížení.
POZOR
18)Za jízdy ve dne nahrazují světla pro
denní svícení potkávací světlomety
v zemích, kde je povinné svítit i za dne,
a smějí se používat i v zemích, kde tato
povinnost neplatí.
19)Denní světla dne nenahrazují potkávací
světlomety při jízdě za noci nebo v tunelu.
Používání denních světel je upraveno
Pravidly silničního provozu, která platí
v zemi, v níž se právě nacházíte. Dodržujte
je.
30F1B0207C
30
SEZNÁMENÍ S VOZIDLEM
Page 33 of 284

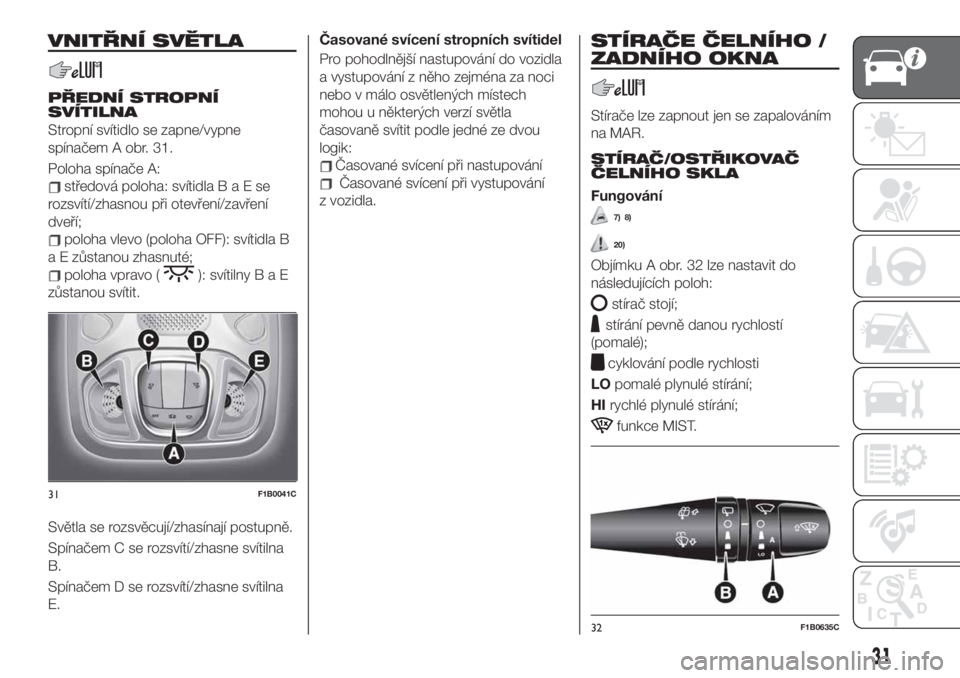

VNITŘNÍ SVĚTLA
PŘEDNÍ STROPNÍ
SVÍTILNA
Stropní svítidlo se zapne/vypne
spínačem A obr. 31.
Poloha spínače A:
středová poloha: svítidlaBaEse
rozsvítí/zhasnou při otevření/zavření
dveří;
poloha vlevo (poloha OFF): svítidla B
a E zůstanou zhasnuté;
poloha vpravo (): svítilnyBaE
zůstanou svítit.
Světla se rozsvěcují/zhasínají postupně.
Spínačem C se rozsvítí/zhasne svítilna
B.
Spínačem D se rozsvítí/zhasne svítilna
E.Časované svícení stropních svítidel
Pro pohodlnější nastupování do vozidla
a vystupování z něho zejména za noci
nebo v málo osvětlených místech
mohou u některých verzí světla
časovaně svítit podle jedné ze dvou
logik:
Časované svícení při nastupování
Časované svícení při vystupování
z vozidla.
STÍRAČE ČELNÍHO /
ZADNÍHO OKNA
Stírače lze zapnout jen se zapalováním
na MAR.
STÍRAČ/OSTŘIKOVAČ
ČELNÍHO SKLA
Fungování
7) 8)
20)
Objímku A obr. 32 lze nastavit do
následujících poloh:
stírač stojí;
stírání pevně danou rychlostí
(pomalé);
cyklování podle rychlosti
LOpomalé plynulé stírání;
HIrychlé plynulé stírání;
funkce MIST.
31F1B0041C
32F1B0635C
31
Page 34 of 284
Přepnutím pákového ovládače nahoru
(nearetovaná poloha) se aktivuje funkce
MIST
: stírač stírá po dobu, kdy
držíte páku nahoře. Po uvolnění se
pákový ovládač vrátí do výchozí polohy
a stírač přestane samočinně stírat.
UPOZORNĚNÍ Touto funkcí se nezapne
ostřikovač skla, takže na sklo nebude
stříkat ostřikovací kapalina. Pro
ostřikování čelního skla ostřikovací
kapalinou je třeba použít ostřikovací
funkci. S objímkou A obr. 32 v poloze
stírač nestírá. V polozeje mezi
jednotlivými setřeními pauza asi
10 sekund bez ohledu na rychlost
vozidla. V poloze
je doba mezi
dvěma setřeními nastavována podle
rychlost vozidla: zvýšením rychlost se
interval kmitů zkrátí. V polozeLOnebo
HIstírá stírač nepřerušovaně, tzn. bez
pauzy mezi dvěma kmity.
Funkce “inteligentního ostřikování”
Ostřikovač čelního okna se zapne
přitažením pákového přepínače
k volantu (nearetovaná poloha).
Zatažením páky na dobu delší než půl
sekundy začne stírač během ostřikování
stírat. Uvolněním páky proběhnout
tři kmity.
S objímkou A obr. 32 v polozeLOnebo
HIfunkce inteligentního ostřikování
neproběhne.
UPOZORNĚNÍ Při aktivací na dobu
kratší než půl sekundy se aktivuje jen
ostřikování skel. “Inteligentní
ostřikování” používejte nanejvýš
30 sekund. Neaktivujte ostřikovač, když
je nádržka prázdná.
RAIN SENSOR
(je-li ve výbavě)
9) 10)
Nachází se na čelním skle obr. 33 za
vnitřním zpětným zrcátkem a podle
intenzity deště obsluhuje stírání čelního
skla podle množství vody, která na něj
dopadá.
Dešťový senzor je aktivní, je-li
zapalování v poloze MAR. Pokud
senzor nedetekuje déšť, nebude stírač
stírat. Jakmile prší, je stírač ovládaný
podle množství deště naměřené
senzorem.Senzor umí detekovat následující stavy
a automaticky se na ně adaptovat:
nečistoty na povrchu (např. nános
soli, špína, atd.);
stružky vody způsobené
opotřebenými stírátky;
rozdíl mezi dnem a nocí.
Dešťový senzor se deaktivuje jen
přepnutím zapalování na STOP.
UPOZORNĚNÍ Sklo v oblasti senzoru
udržujte v čistotě.
AUTOMATICKÉ STÍRÁNÍ
Zapnutí
Automatické stírání nastavíte tak, že
v menu displeje nebo v systému
Uconnect™zvolíte dešťový senzor
a otočíte objímku A obr. 32 na polohu
nebo.
Těmito polohami se nastaví úroveň
citlivosti dešťového senzoru: v případě
polohy
je citlivost senzoru menší
a stěrače skel se budou aktivovat až při
větším množství vody dopadajícím na
čelní sklo. V poloze
budou stěrače
aktivovány již při slabém dešti.
Aktivace automatického stírání je
uživateli signalizována jedním kmitem.
Tentýž kmit bude patrný i zvýšením
citlivosti senzoru otočením objímky
z polohy
na polohu.
Aktivací funkce "inteligentní ostřikování"
se aktivuje i normální ostřikovací cyklus,33F1B0646
32
SEZNÁMENÍ S VOZIDLEM
Page 35 of 284
po jehož skončení se obnoví
automatické stírání. Závada senzoru je
signalizována rozsvícením symbolu
na displeji.
Při závadě dešťového senzoru lze
stírání nadále ovládat dle potřeby.
Indikace závady bude aktivní po dobu
fungování senzoru nebo do resetu
zařízení.
Vypnutí
Jestliže ponecháte objímku A v poloze
nebopři přepnutí klíčku zapalování
na polohu STOP, na ochranu systému
neproběhne při opětném nastartování
motoru (se zapalováním na poloze
MAR) žádné stírání.
Tímto dočasným zablokováním se
zabrání nechtěnému zapnutí stěračů při
startování motoru (např. při ručním
ostřikování čelního skla nebo přimrznutí
stírátek stěračů ke sklu).
Automatický režim lze pak znovu
aktivovat třemi způsoby:
otočením objímky na polohuOa pak
znovu na polohu
nebo;
přestavením páky nahoru na polohu
MIST
;
jakmile při překročení rychlosti
vozidla 5 km/h senzor zjistí, že prší.
Opětnou aktivaci stírání některým
z výše uvedených postupů potvrdí
stěrač jedním kmitem bez ohledu na
stav čelního skla.
UPOZORNĚNÍ U vozidel
s automatickou převodovkou
vybavených také dešťovým senzorem
se zařazením N (neutrálu) automatické
stírání zablokuje.
Deaktivace
Toto automatické stírání lze vypnout
v menu displeje, v systému
Uconnect™nebo otočením objímky
A do jiné polohy než na cyklované
stírání (
nebo).
Service Position
Funkce usnadní řidiči výměnu stíracích
lišt stěračů a lze ji využít i pro ochranu
lišt při námraze nebo sněžení.
Zapnutí
Pro aktivaci této funkce je třeba před
přepnutím zapalování na STOP stěrač
vypnout (objímka A obr. 32 v poloze
). Funkci lze aktivovat jen do dvou
minut od přepnutí zapalování na STOP.
Aby bylo možné funkci aktivovat,
zatáhněte za páku nahoru (nearetovaná
poloha) alespoň na dvě sekundy.
Při každé úspěšné aktivaci funkce
signalizují stěrače pohybem, že správně
přijaly příkaz. Toto lze provést jen třikrát.
Při čtvrtém ovládání se funkce vypne.
Jestliže po použití funkce přepnete
zapalování na MAR a stěrače jsou
přitom mimo klidovou polohu (na
spodku čelního skla), budou přestavenydo klidové polohy přestavením páky
(nahoru do nearetované polohy) nebo
překročením rychlosti 5 km/h.
UPOZORNĚNÍ Před aktivací funkce se
při startování motoru ujistěte, že se na
čelním skle nenachází sníh či led.
Deaktivace
Funkce bude deaktivována:
uplynutím dvou minut od přepnutí
zapalování na polohu STOP;
přepnutím zapalování do polohy
MAR a se stěrači v klidové poloze;
zapalování se přepne do polohy MAR
a je provedeno příkaz k setření;
STÍRAČ/OSTŘIKOVAČ
ZADNÍHO OKNA
Objímkou B obr. 32 se nastaví stírač
zadního okna takto:
pokračuje ve stírání, když je objímka
v poloze
;
cyklované stírání, když je objímka
přetočená na polohu
a stírač strojí;
synchronizované stírání, když je
objímka přetočená na polohu
a stírač
stírá nebo je nastavený na AUTO.
V tomto režimu stírač zadního okna
provede jeden kmit na každé dva kmity
stírače čelního okna;
jedno setření: s přepínačem na in
, zapnutým stíračem a zařazenou
zpátečkou.
33
Page 36 of 284

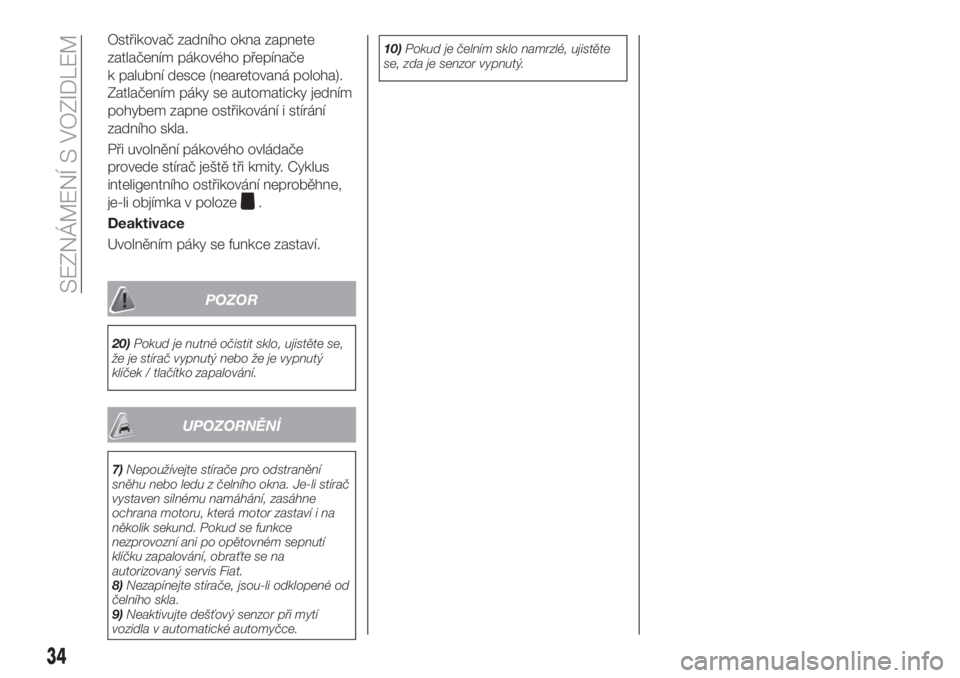

Ostřikovač zadního okna zapnete
zatlačením pákového přepínače
k palubní desce (nearetovaná poloha).
Zatlačením páky se automaticky jedním
pohybem zapne ostřikování i stírání
zadního skla.
Při uvolnění pákového ovládače
provede stírač ještě tři kmity. Cyklus
inteligentního ostřikování neproběhne,
je-li objímka v poloze
.
Deaktivace
Uvolněním páky se funkce zastaví.
POZOR
20)Pokud je nutné očistit sklo, ujistěte se,
že je stírač vypnutý nebo že je vypnutý
klíček / tlačítko zapalování.
UPOZORNĚNÍ
7)Nepoužívejte stírače pro odstranění
sněhu nebo ledu z čelního okna. Je-li stírač
vystaven silnému namáhání, zasáhne
ochrana motoru, která motor zastaví i na
několik sekund. Pokud se funkce
nezprovozní ani po opětovném sepnutí
klíčku zapalování, obraťte se na
autorizovaný servis Fiat.
8)Nezapínejte stírače, jsou-li odklopené od
čelního skla.
9)Neaktivujte dešťový senzor při mytí
vozidla v automatické automyčce.10)Pokud je čelním sklo namrzlé, ujistěte
se, zda je senzor vypnutý.
34
SEZNÁMENÍ S VOZIDLEM
Page 37 of 284

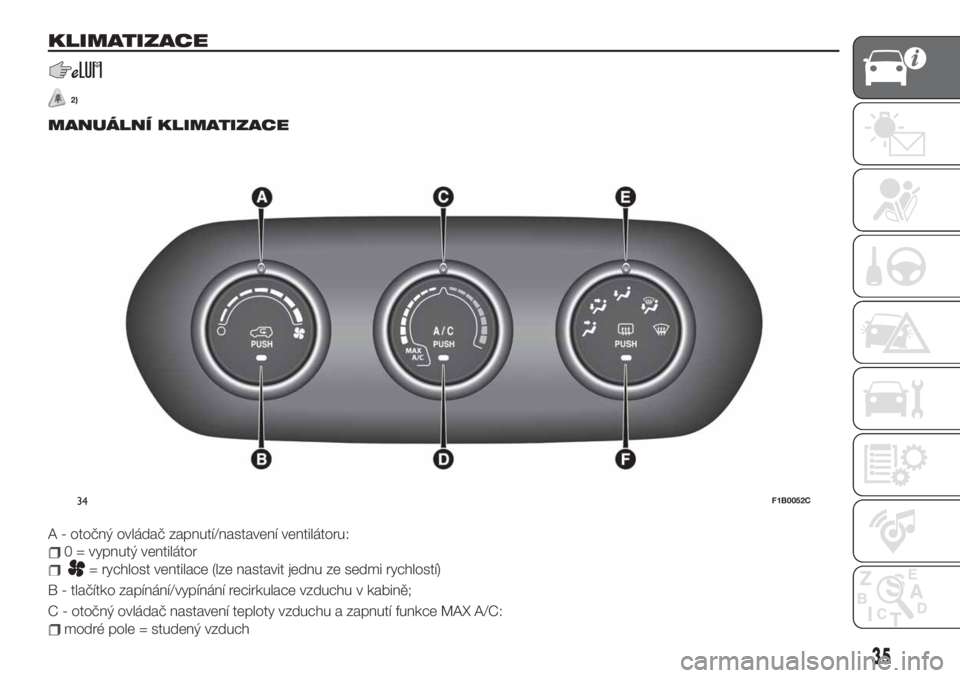

KLIMATIZACE
2)
MANUÁLNÍ KLIMATIZACE
A - otočný ovládač zapnutí/nastavení ventilátoru:
0 = vypnutý ventilátor
= rychlost ventilace (lze nastavit jednu ze sedmi rychlostí)
B - tlačítko zapínání/vypínání recirkulace vzduchu v kabině;
C - otočný ovládač nastavení teploty vzduchu a zapnutí funkce MAX A/C:
modré pole = studený vzduch
34F1B0052C
35
Page 38 of 284

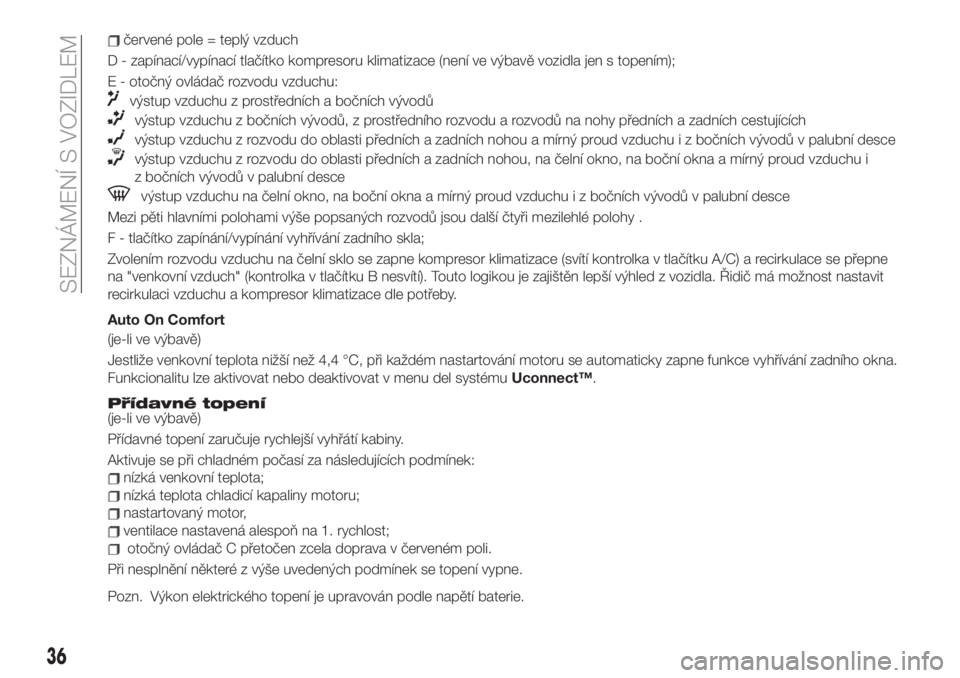

červené pole = teplý vzduch
D - zapínací/vypínací tlačítko kompresoru klimatizace (není ve výbavě vozidla jen s topením);
E - otočný ovládač rozvodu vzduchu:
výstup vzduchu z prostředních a bočních vývodů
výstup vzduchu z bočních vývodů, z prostředního rozvodu a rozvodů na nohy předních a zadních cestujících
výstup vzduchu z rozvodu do oblasti předních a zadních nohou a mírný proud vzduchu i z bočních vývodů v palubní desce
výstup vzduchu z rozvodu do oblasti předních a zadních nohou, na čelní okno, na boční okna a mírný proud vzduchu i
z bočních vývodů v palubní desce
výstup vzduchu na čelní okno, na boční okna a mírný proud vzduchu i z bočních vývodů v palubní desce
Mezi pěti hlavními polohami výše popsaných rozvodů jsou další čtyři mezilehlé polohy .
F - tlačítko zapínání/vypínání vyhřívání zadního skla;
Zvolením rozvodu vzduchu na čelní sklo se zapne kompresor klimatizace (svítí kontrolka v tlačítku A/C) a recirkulace se přepne
na "venkovní vzduch" (kontrolka v tlačítku B nesvítí). Touto logikou je zajištěn lepší výhled z vozidla. Řidič má možnost nastavit
recirkulaci vzduchu a kompresor klimatizace dle potřeby.
Auto On Comfort
(je-li ve výbavě)
Jestliže venkovní teplota nižší než 4,4 °C, při každém nastartování motoru se automaticky zapne funkce vyhřívání zadního okna.
Funkcionalitu lze aktivovat nebo deaktivovat v menu del systémuUconnect™.
Přídavné topení(je-li ve výbavě)
Přídavné topení zaručuje rychlejší vyhřátí kabiny.
Aktivuje se při chladném počasí za následujících podmínek:
nízká venkovní teplota;
nízká teplota chladicí kapaliny motoru;
nastartovaný motor,
ventilace nastavená alespoň na 1. rychlost;
otočný ovládač C přetočen zcela doprava v červeném poli.
Při nesplnění některé z výše uvedených podmínek se topení vypne.
Pozn. Výkon elektrického topení je upravován podle napětí baterie.
36
SEZNÁMENÍ S VOZIDLEM
Page 39 of 284

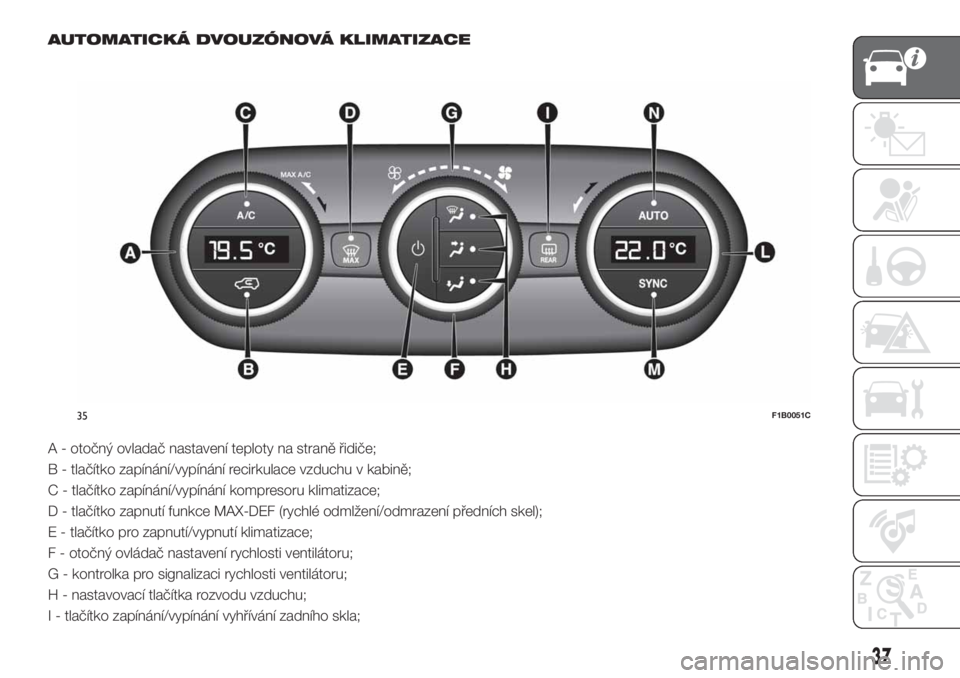

AUTOMATICKÁ DVOUZÓNOVÁ KLIMATIZACE
A - otočný ovladač nastavení teploty na straně řidiče;
B - tlačítko zapínání/vypínání recirkulace vzduchu v kabině;
C - tlačítko zapínání/vypínání kompresoru klimatizace;
D - tlačítko zapnutí funkce MAX-DEF (rychlé odmlžení/odmrazení předních skel);
E - tlačítko pro zapnutí/vypnutí klimatizace;
F - otočný ovládač nastavení rychlosti ventilátoru;
G - kontrolka pro signalizaci rychlosti ventilátoru;
H - nastavovací tlačítka rozvodu vzduchu;
I - tlačítko zapínání/vypínání vyhřívání zadního skla;
35F1B0051C
37
Page 40 of 284

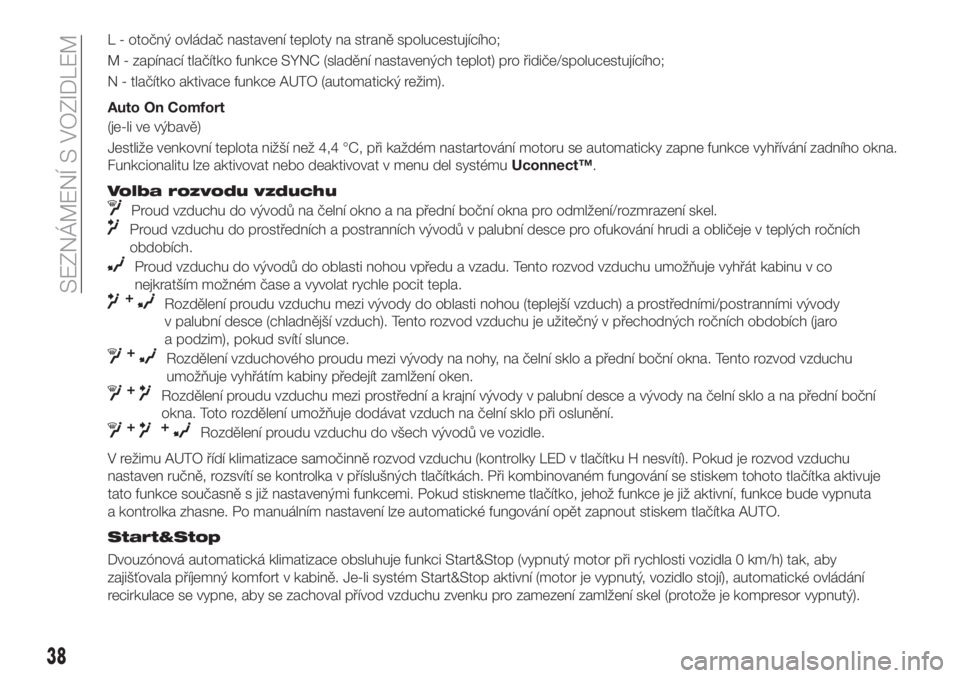

L - otočný ovládač nastavení teploty na straně spolucestujícího;
M - zapínací tlačítko funkce SYNC (sladění nastavených teplot) pro řidiče/spolucestujícího;
N - tlačítko aktivace funkce AUTO (automatický režim).
Auto On Comfort
(je-li ve výbavě)
Jestliže venkovní teplota nižší než 4,4 °C, při každém nastartování motoru se automaticky zapne funkce vyhřívání zadního okna.
Funkcionalitu lze aktivovat nebo deaktivovat v menu del systémuUconnect™.
Volba rozvodu vzduchu
Proud vzduchu do vývodů na čelní okno a na přední boční okna pro odmlžení/rozmrazení skel.
Proud vzduchu do prostředních a postranních vývodů v palubní desce pro ofukování hrudi a obličeje v teplých ročních
obdobích.
Proud vzduchu do vývodů do oblasti nohou vpředu a vzadu. Tento rozvod vzduchu umožňuje vyhřát kabinu v co
nejkratším možném čase a vyvolat rychle pocit tepla.
+Rozdělení proudu vzduchu mezi vývody do oblasti nohou (teplejší vzduch) a prostředními/postranními vývody
v palubní desce (chladnější vzduch). Tento rozvod vzduchu je užitečný v přechodných ročních obdobích (jaro
a podzim), pokud svítí slunce.
+Rozdělení vzduchového proudu mezi vývody na nohy, na čelní sklo a přední boční okna. Tento rozvod vzduchu
umožňuje vyhřátím kabiny předejít zamlžení oken.
+Rozdělení proudu vzduchu mezi prostřední a krajní vývody v palubní desce a vývody na čelní sklo a na přední boční
okna. Toto rozdělení umožňuje dodávat vzduch na čelní sklo při oslunění.
++Rozdělení proudu vzduchu do všech vývodů ve vozidle.
V režimu AUTO řídí klimatizace samočinně rozvod vzduchu (kontrolky LED v tlačítku H nesvítí). Pokud je rozvod vzduchu
nastaven ručně, rozsvítí se kontrolka v příslušných tlačítkách. Při kombinovaném fungování se stiskem tohoto tlačítka aktivuje
tato funkce současně s již nastavenými funkcemi. Pokud stiskneme tlačítko, jehož funkce je již aktivní, funkce bude vypnuta
a kontrolka zhasne. Po manuálním nastavení lze automatické fungování opět zapnout stiskem tlačítka AUTO.
Start&Stop
Dvouzónová automatická klimatizace obsluhuje funkci Start&Stop (vypnutý motor při rychlosti vozidla 0 km/h) tak, aby
zajišťovala příjemný komfort v kabině. Je-li systém Start&Stop aktivní (motor je vypnutý, vozidlo stojí), automatické ovládání
recirkulace se vypne, aby se zachoval přívod vzduchu zvenku pro zamezení zamlžení skel (protože je kompresor vypnutý).
38
SEZNÁMENÍ S VOZIDLEM
