FIAT 500X 2019 Návod k použití a údržbě (in Czech)

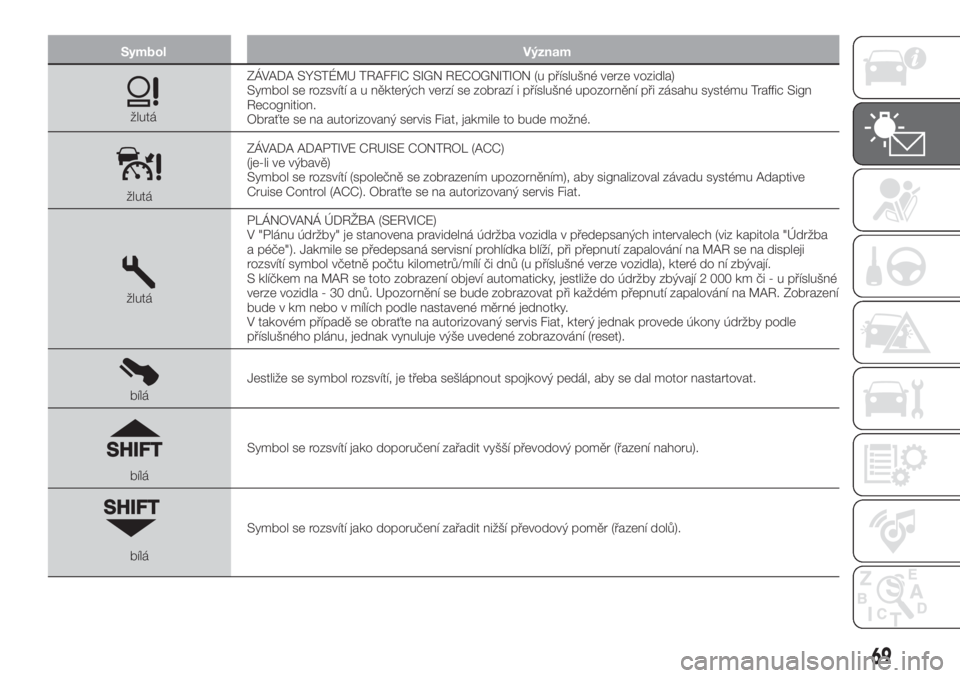

Symbol Význam
žlutáZÁVADA SYSTÉMU TRAFFIC SIGN RECOGNITION (u příslušné verze vozidla)
Symbol se rozsvítí a u některých verzí se zobrazí i příslušné upozornění při zásahu systému Traffic Sign
Recognition.
Obraťte se na autorizovaný servis Fiat, jakmile to bude možné.
žlutáZÁVADA ADAPTIVE CRUISE CONTROL (ACC)
(je-li ve výbavě)
Symbol se rozsvítí (společně se zobrazením upozorněním), aby signalizoval závadu systému Adaptive
Cruise Control (ACC). Obraťte se na autorizovaný servis Fiat.
žlutáPLÁNOVANÁ ÚDRŽBA (SERVICE)
V "Plánu údržby" je stanovena pravidelná údržba vozidla v předepsaných intervalech (viz kapitola "Údržba
a péče"). Jakmile se předepsaná servisní prohlídka blíží, při přepnutí zapalování na MAR se na displeji
rozsvítí symbol včetně počtu kilometrů/mílí či dnů (u příslušné verze vozidla), které do ní zbývají.
S klíčkem na MAR se toto zobrazení objeví automaticky, jestliže do údržby zbývají 2 000 km či - u příslušné
verze vozidla - 30 dnů. Upozornění se bude zobrazovat při každém přepnutí zapalování na MAR. Zobrazení
bude v km nebo v mílích podle nastavené měrné jednotky.
V takovém případě se obraťte na autorizovaný servis Fiat, který jednak provede úkony údržby podle
příslušného plánu, jednak vynuluje výše uvedené zobrazování (reset).
bíláJestliže se symbol rozsvítí, je třeba sešlápnout spojkový pedál, aby se dal motor nastartovat.
bíláSymbol se rozsvítí jako doporučení zařadit vyšší převodový poměr (řazení nahoru).
bíláSymbol se rozsvítí jako doporučení zařadit nižší převodový poměr (řazení dolů).
69

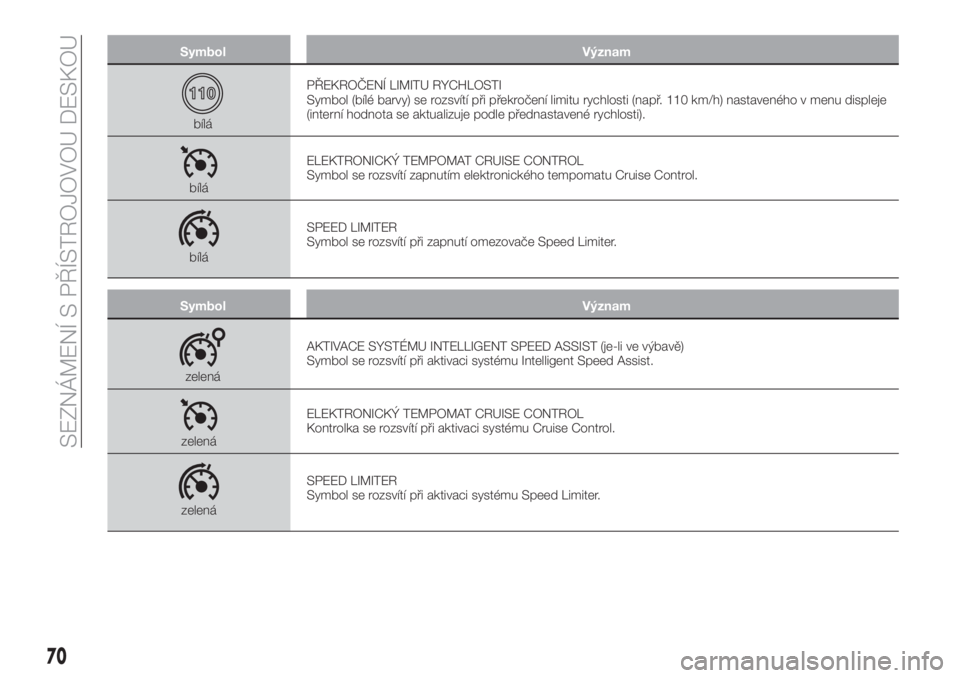

Symbol Význam
bíláPŘEKROČENÍ LIMITU RYCHLOSTI
Symbol (bílé barvy) se rozsvítí při překročení limitu rychlosti (např. 110 km/h) nastaveného v menu displeje
(interní hodnota se aktualizuje podle přednastavené rychlosti).
bíláELEKTRONICKÝ TEMPOMAT CRUISE CONTROL
Symbol se rozsvítí zapnutím elektronického tempomatu Cruise Control.
bíláSPEED LIMITER
Symbol se rozsvítí při zapnutí omezovače Speed Limiter.
Symbol Význam
zelenáAKTIVACE SYSTÉMU INTELLIGENT SPEED ASSIST (je-li ve výbavě)
Symbol se rozsvítí při aktivaci systému Intelligent Speed Assist.
zelenáELEKTRONICKÝ TEMPOMAT CRUISE CONTROL
Kontrolka se rozsvítí při aktivaci systému Cruise Control.
zelenáSPEED LIMITER
Symbol se rozsvítí při aktivaci systému Speed Limiter.
70
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

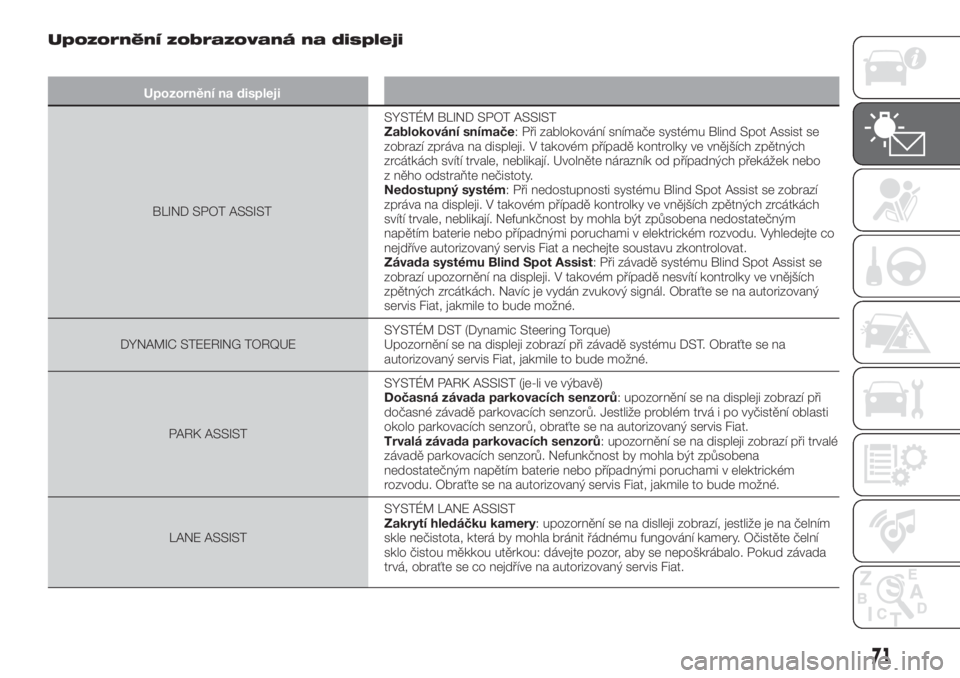

Upozornění zobrazovaná na displeji
Upozornění na displeji
BLIND SPOT ASSISTSYSTÉM BLIND SPOT ASSIST
Zablokování snímače: Při zablokování snímače systému Blind Spot Assist se
zobrazí zpráva na displeji. V takovém případě kontrolky ve vnějších zpětných
zrcátkách svítí trvale, neblikají. Uvolněte nárazník od případných překážek nebo
z něho odstraňte nečistoty.
Nedostupný systém: Při nedostupnosti systému Blind Spot Assist se zobrazí
zpráva na displeji. V takovém případě kontrolky ve vnějších zpětných zrcátkách
svítí trvale, neblikají. Nefunkčnost by mohla být způsobena nedostatečným
napětím baterie nebo případnými poruchami v elektrickém rozvodu. Vyhledejte co
nejdříve autorizovaný servis Fiat a nechejte soustavu zkontrolovat.
Závada systému Blind Spot Assist: Při závadě systému Blind Spot Assist se
zobrazí upozornění na displeji. V takovém případě nesvítí kontrolky ve vnějších
zpětných zrcátkách. Navíc je vydán zvukový signál. Obraťte se na autorizovaný
servis Fiat, jakmile to bude možné.
DYNAMIC STEERING TORQUESYSTÉM DST (Dynamic Steering Torque)
Upozornění se na displeji zobrazí při závadě systému DST. Obraťte se na
autorizovaný servis Fiat, jakmile to bude možné.
PARK ASSISTSYSTÉM PARK ASSIST (je-li ve výbavě)
Dočasná závada parkovacích senzorů: upozornění se na displeji zobrazí při
dočasné závadě parkovacích senzorů. Jestliže problém trvá i po vyčistění oblasti
okolo parkovacích senzorů, obraťte se na autorizovaný servis Fiat.
Trvalá závada parkovacích senzorů: upozornění se na displeji zobrazí při trvalé
závadě parkovacích senzorů. Nefunkčnost by mohla být způsobena
nedostatečným napětím baterie nebo případnými poruchami v elektrickém
rozvodu. Obraťte se na autorizovaný servis Fiat, jakmile to bude možné.
LANE ASSISTSYSTÉM LANE ASSIST
Zakrytí hledáčku kamery: upozornění se na dislleji zobrazí, jestliže je na čelním
skle nečistota, která by mohla bránit řádnému fungování kamery. Očistěte čelní
sklo čistou měkkou utěrkou: dávejte pozor, aby se nepoškrábalo. Pokud závada
trvá, obraťte se co nejdříve na autorizovaný servis Fiat.
71

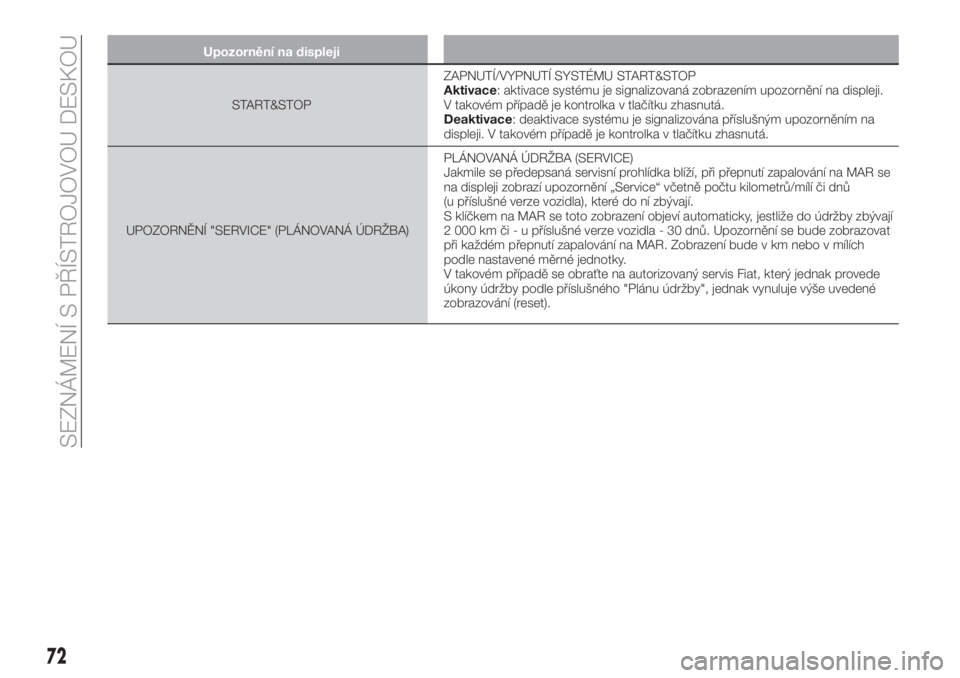

Upozornění na displeji
START&STOPZAPNUTÍ/VYPNUTÍ SYSTÉMU START&STOP
Aktivace: aktivace systému je signalizovaná zobrazením upozornění na displeji.
V takovém případě je kontrolka v tlačítku zhasnutá.
Deaktivace: deaktivace systému je signalizována příslušným upozorněním na
displeji. V takovém případě je kontrolka v tlačítku zhasnutá.
UPOZORNĚNÍ "SERVICE" (PLÁNOVANÁ ÚDRŽBA)PLÁNOVANÁ ÚDRŽBA (SERVICE)
Jakmile se předepsaná servisní prohlídka blíží, při přepnutí zapalování na MAR se
na displeji zobrazí upozornění „Service“ včetně počtu kilometrů/mílí či dnů
(u příslušné verze vozidla), které do ní zbývají.
S klíčkem na MAR se toto zobrazení objeví automaticky, jestliže do údržby zbývají
2 000 km či - u příslušné verze vozidla - 30 dnů. Upozornění se bude zobrazovat
při každém přepnutí zapalování na MAR. Zobrazení bude v km nebo v mílích
podle nastavené měrné jednotky.
V takovém případě se obraťte na autorizovaný servis Fiat, který jednak provede
úkony údržby podle příslušného "Plánu údržby", jednak vynuluje výše uvedené
zobrazování (reset).
72
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

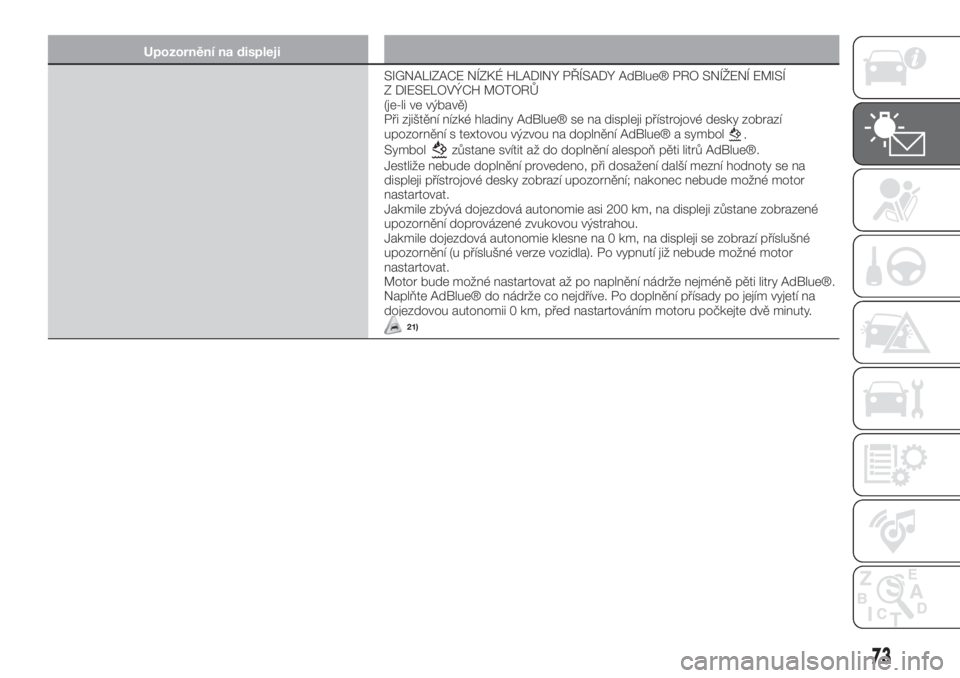

Upozornění na displeji
SIGNALIZACE NÍZKÉ HLADINY PŘÍSADY AdBlue® PRO SNÍŽENÍ EMISÍ
Z DIESELOVÝCH MOTORŮ
(je-li ve výbavě)
Při zjištění nízké hladiny AdBlue® se na displeji přístrojové desky zobrazí
upozornění s textovou výzvou na doplnění AdBlue® a symbol
.
Symbolzůstane svítit až do doplnění alespoň pěti litrů AdBlue®.
Jestliže nebude doplnění provedeno, při dosažení další mezní hodnoty se na
displeji přístrojové desky zobrazí upozornění; nakonec nebude možné motor
nastartovat.
Jakmile zbývá dojezdová autonomie asi 200 km, na displeji zůstane zobrazené
upozornění doprovázené zvukovou výstrahou.
Jakmile dojezdová autonomie klesne na 0 km, na displeji se zobrazí příslušné
upozornění (u příslušné verze vozidla). Po vypnutí již nebude možné motor
nastartovat.
Motor bude možné nastartovat až po naplnění nádrže nejméně pěti litry AdBlue®.
Naplňte AdBlue® do nádrže co nejdříve. Po doplnění přísady po jejím vyjetí na
dojezdovou autonomii 0 km, před nastartováním motoru počkejte dvě minuty.
21)
73

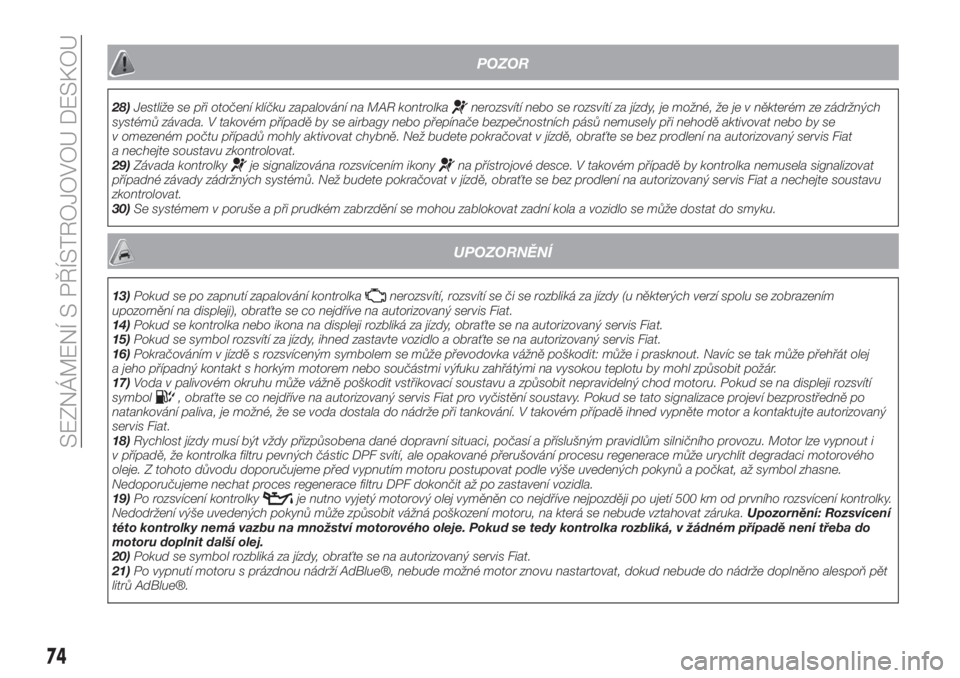

POZOR
28)Jestliže se při otočení klíčku zapalování na MAR kontrolkanerozsvítí nebo se rozsvítí za jízdy, je možné, že je v některém ze zádržných
systémů závada. V takovém případě by se airbagy nebo přepínače bezpečnostních pásů nemusely při nehodě aktivovat nebo by se
v omezeném počtu případů mohly aktivovat chybně. Než budete pokračovat v jízdě, obraťte se bez prodlení na autorizovaný servis Fiat
a nechejte soustavu zkontrolovat.
29)Závada kontrolky
je signalizována rozsvícením ikonyna přístrojové desce. V takovém případě by kontrolka nemusela signalizovat
případné závady zádržných systémů. Než budete pokračovat v jízdě, obraťte se bez prodlení na autorizovaný servis Fiat a nechejte soustavu
zkontrolovat.
30)Se systémem v poruše a při prudkém zabrzdění se mohou zablokovat zadní kola a vozidlo se může dostat do smyku.
UPOZORNĚNÍ
13)Pokud se po zapnutí zapalování kontrolkanerozsvítí, rozsvítí se či se rozbliká za jízdy (u některých verzí spolu se zobrazením
upozornění na displeji), obraťte se co nejdříve na autorizovaný servis Fiat.
14)Pokud se kontrolka nebo ikona na displeji rozbliká za jízdy, obraťte se na autorizovaný servis Fiat.
15)Pokud se symbol rozsvítí za jízdy, ihned zastavte vozidlo a obraťte se na autorizovaný servis Fiat.
16)Pokračováním v jízdě s rozsvíceným symbolem se může převodovka vážně poškodit: může i prasknout. Navíc se tak může přehřát olej
a jeho případný kontakt s horkým motorem nebo součástmi výfuku zahřátými na vysokou teplotu by mohl způsobit požár.
17)Voda v palivovém okruhu může vážně poškodit vstřikovací soustavu a způsobit nepravidelný chod motoru. Pokud se na displeji rozsvítí
symbol
, obraťte se co nejdříve na autorizovaný servis Fiat pro vyčistění soustavy. Pokud se tato signalizace projeví bezprostředně po
natankování paliva, je možné, že se voda dostala do nádrže při tankování. V takovém případě ihned vypněte motor a kontaktujte autorizovaný
servis Fiat.
18)Rychlost jízdy musí být vždy přizpůsobena dané dopravní situaci, počasí a příslušným pravidlům silničního provozu. Motor lze vypnout i
v případě, že kontrolka filtru pevných částic DPF svítí, ale opakované přerušování procesu regenerace může urychlit degradaci motorového
oleje. Z tohoto důvodu doporučujeme před vypnutím motoru postupovat podle výše uvedených pokynů a počkat, až symbol zhasne.
Nedoporučujeme nechat proces regenerace filtru DPF dokončit až po zastavení vozidla.
19)Po rozsvícení kontrolky
je nutno vyjetý motorový olej vyměněn co nejdříve nejpozději po ujetí 500 km od prvního rozsvícení kontrolky.
Nedodržení výše uvedených pokynů může způsobit vážná poškození motoru, na která se nebude vztahovat záruka.Upozornění: Rozsvícení
této kontrolky nemá vazbu na množství motorového oleje. Pokud se tedy kontrolka rozbliká, v žádném případě není třeba do
motoru doplnit další olej.
20)Pokud se symbol rozbliká za jízdy, obraťte se na autorizovaný servis Fiat.
21)Po vypnutí motoru s prázdnou nádrží AdBlue®, nebude možné motor znovu nastartovat, dokud nebude do nádrže doplněno alespoň pět
litrů AdBlue®.
74
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

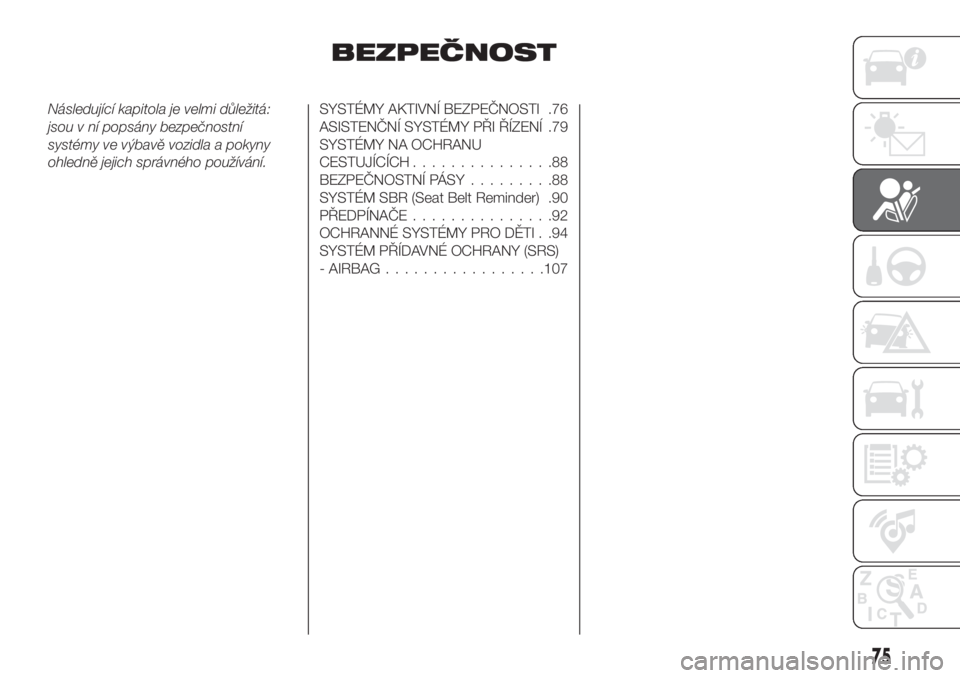

BEZPEČNOST
Následující kapitola je velmi důležitá:
jsou v ní popsány bezpečnostní
systémy ve výbavě vozidla a pokyny
ohledně jejich správného používání.SYSTÉMY AKTIVNÍ BEZPEČNOSTI .76
ASISTENČNÍ SYSTÉMY PŘI ŘÍZENÍ .79
SYSTÉMY NA OCHRANU
CESTUJÍCÍCH...............88
BEZPEČNOSTNÍ PÁSY.........88
SYSTÉM SBR (Seat Belt Reminder) .90
PŘEDPÍNAČE...............92
OCHRANNÉ SYSTÉMY PRO DĚTI . .94
SYSTÉM PŘÍDAVNÉ OCHRANY (SRS)
- AIRBAG.................107
75

SYSTÉMY AKTIVNÍ
BEZPEČNOSTI
Ve vozidle jsou následující systémy
aktivní bezpečnosti:
ABS (Anti-lock Braking System);
DTC (Drag Torque Control);
ESC (Electronic Stability Control);
TC (Traction Control);
PBA (Panic Brake Assist);
HSA (Hill Start Assist);
DST (Dynamic Steering Torque);
ERM (Electronic Rollover Mitigation);
TSC (Trailer Sway Control).
Fungování systémů je popsáno na
následujících stránkách.
SYSTÉM ABS (Anti-lock
Braking System)
Systém, který je nedílnou součástí
brzdové soustavy, znemožní - bez
ohledu na stav jízdního povrchu a sílu
brzdění - zablokování a tím smyk kola či
kol: tím zajistí ovladatelnost vozidla i při
nouzovém brzdění optimalizací
zábrzdné vzdálenosti.
Systém zasahuje, jakmile při brzdění
hrozí zablokování kok, typicky při
nouzovém brzdění nebo ve stavu nízké
přilnavosti, kdy se kola mohou
zablokovat častěji.Systém zvyšuje rovněž ovladatelnost
a stabilitu vozidla při brzdění na povrchu
s odlišnou přilnavostí kol na pravé
a levé straně nebo v zatáčce.
Součástí systému je i soustava EBD
(Electronic Braking Force Distribution)
umožňující rozložit brzdný účinek mezi
přední a zadní kola.
Zásah systému
Zaúčinkování systému ABS pocítíte jako
lehké pulzování brzdového pedálu
a hlukem: při zásahu je toto chování
systému zcela normální.
31) 32) 33) 34) 35) 36) 37)
SYSTÉM DTC (Drag
Torque Control)
Systém DTC (Drag Torque Control)
umožňuje zamezit zablokování hnacích
kol, k němuž by mohlo dojít například
při prudkém uvolnění pedálu akcelerace
nebo prudkém rejdu na vozovce
s nízkou přilnavostí. Za těchto stavů by
mohl brzdný účinek motoru způsobit
prokluz hnacích kol a tím ztrátu stability
vozidla. V těchto situacích systém DTC
zasáhne dodáním točivého momentu
pro zachování stability a bezpečnosti
vozidla.
SYSTÉM ESC (Electronic
Stability Control)
Systém ESC zlepšuje kontrolu nad
směrem jízdy a stabilitou vozidla za
různých jízdních stavů.
Systém ESC koriguje nedotáčivost
a přetáčivost vozidla vhodným
rozdělením brzdění na kola. Pro
zachování kontroly nad vozidlem je
možné i snížit moment dodávaný
motorem.
Systém ESC za pomoci senzorů
nainstalovaných ve vozidle sleduje směr
jízdy vozidla zadaný řidičem a srovnává
jej se skutečným směrem jízdy vozidla.
Jakmile se požadovaný a skutečný
směr jízdy začne lišit, systém ESC
začne korigovat nedotáčivost či
přetáčivost vozidla.
Přetáčivost: nastane, jakmile se
vozidlo stáčí více, než je dáno úhlem
natočení volantu.
Podtáčivost: nastane, jakmile se
vozidlo stáčí méně, než je dáno úhlem
natočení volantu.
Zásah systému
Zásah systému je signalizován blikáním
kontrolky
na přístrojové desce.
Kontrolka informuje řidiče o kritickém
stavu stability a přilnavosti.
38) 39) 40) 41) 42)
76
BEZPEČNOST

SYSTÉM TC (Traction
Control)
Systém zasáhne automaticky při
proklouznutí, ztrátě přilnavosti na
mokrém povrchu (aquaplaning) i při
akceleraci na nesoudržném,
zasněženém nebo zledovatělém
povrchu atd. jednoho hnacího kola
nebo obou hnacích kol. Podle
charakteru prokluzování se aktivují dvě
rozdílné řídicí logiky:
při prokluzu obou hnacích kol
zasáhne systém snížením výkonu
přenášeného motorem;
při prokluzu jen jednoho hnacího kola
se aktivuje funkce BLD (Brake Limited
Differential), která automaticky zabrzdí
prokluzující kolo (je simulováno chování
samosvorného diferenciálu). Tím se
zvýší přenos momentu motoru na kolo,
které neprokluzuje. Tato funkce zůstane
aktivní i v případě, kdy se zvolí režimy
"Částečně vypnuté systémy"
a "Vypnuté systémy" (viz níže).
Zásah systému
Zásah systému je signalizován blikáním
kontrolky
na přístrojové desce.
Kontrolka informuje řidiče o kritickém
stavu stability a přilnavosti.
43) 44) 45) 46) 47)
SYSTÉM PBA (Panic
Brake Assist)
Systém PBA je vyprojektovaný pro
optimalizaci brzdného účinku vozidla při
nouzovém brzdění.
Systém pozná nouzové brzdění
monitorováním rychlosti a síly sešlápnutí
brzdového pedálu a podle nich pak
aplikuje optimální tlak na brzdy. Tím lze
zkrátit zábrzdnou vzdálenost:
systémem PBA se tedy kompletuje
účinek systému ABS.
Systém PBA poskytne nejvyšší
asistenci velmi rychlým sešlápnutím
brzdového pedálu. Pro co nejvyšší
funkčnost systému je třeba během
brzdění sešlapovat brzdový pedál
nepřerušovaně, nikoli jej střídavě
sešlapovat a uvolňovat. Tlak na pedál
nesnižujte, dokud je třeba brzdit.
Uvolněním brzdového pedálu se systém
PBA deaktivuje.
48) 49) 50)
SYSTÉM HSA (Hill Start
Assist)
Je nedílnou součástí systému ESC,
usnadňuje rozjezd do kopce;
automaticky se aktivuje v následujících
případech:
ve stoupání: vozidlo stojí na svahu
se sklonem větším než 5 %, motor je
v chodu, brzda je sešlápnutá a jezařazen neutrál nebo jiná rychlost než
zpátečka;
v klesání: vozidlo stojí na vozovce
z kopce se sklonem více než 5 %,
motor je v chodu, brzda je sešlápnutá
a je zařazena zpátečka.
Při rozjezdu drží systém ESC brzdný
tlak na kolech, dokud se motor nevytočí
na moment pro řádný rozjezd,
v každém případě nejdéle po dobu
dvou sekund. Tím usnadní přesun
pravé nohy z brzdového pedálu na
pedál akcelerace.
Jestliže se vozidlo do dvou sekund
nerozjede, systém se samočinně vypne
s postupným uvolněním brzdného
účinku. Během této fáze uvolnění je
možné slyšet typický zvuk
mechanického uvolnění brzd,
znamenající nadcházející pohyb vozidla.
51) 52)
SYSTÉM DST (Dynamic
Steering Torque)
Funkcionalita DST využívá integraci
systému ESC s elektrickým
posilovačem řízení pro zvýšení
bezpečnosti celého vozidla.
Za kritických stavů (brzdění na mezi
přilnavosti) ovládá systém ESC funkcí
DST řízení tak, aby zapůsobila na volant
dodatečným momentem a doporučila
tak řidiči, jaký manévr má provést.
77

Koordinovanou akcí brzd a řízení se
zvýší pocit bezpečnosti a vlády nad
vozidlem.
53)
SYSTÉM ERM (Electronic
Rollover Mitigation)
Systém monitoruje tendenci kol se
odlepit od vozovky v situaci, kdy řidič
provádí náhlé akce např. při vyhýbání se
překážkám, zejména za neoptimálních
jízdních stavů.
Za takových stavů systém zásahem na
brzdy a na výkon motoru omezí
případné zvednutí kol nad jízdní povrch.
Nicméně není možné zabránit
případnému překlopení vozidla při jízdě
v prudkém svahu nebo nárazu na jiná
vozidla či předměty.
54)
SYSTÉM TSC (Traction
Sway Control)
Systém sérií senzorů rozmístěných po
vozidle zjišťuje nadměrné vybočení
přípojného vozidla ze směru jízdy
a přijme vhodná opatření, aby mu
zamezil.
Pro vyvážení účinku vybočení
přípojného vozidla může systém snížit
výkon motoru a zasáhnout na
příslušných kolech. Systém TSC se
aktivuje automaticky, jakmile detekuje
nadměrné vychýlení přípojného vozidla.Zásah systému
Jakmile je systém aktivní, bliká na
přístrojové desce kontrolka
, sníží se
výkon motoru a je znát brzdění
jednotlivých kol důsledkem pokusu
o vyrovnání směrové odchylky
přípojného vozidla.
55) 56)
POZOR
31)Jakmile podle pulzování pedálu ucítíte
zásah ABS, nepovolte tlak na pedál,
naopak jej bez obav držte nadále řádně
sešlápnutý. Zastavíte tak vozidlo s co
nejkratší brzdnou dráhou v závislosti na
stavu silničního povrchu.
32)Pro dosažení maximální výkonnosti
brzdné soustavy je nutné období sesedání
asi 500 km: během této doby je vhodné
nebrzdit příliš prudce, opakovaně a dlouze.
33)Zásah ABS znamená, že se vozidlo
dostalo na mez přilnavosti mezi
pneumatikou a jízdním povrchem,
v takovém stavu je třeba zpomalit
a přizpůsobit jízdu dané přilnavosti.
34)Systém ABS nemůže zvrátit zcela
přirozené fyzikální zákonnosti, tzn., že
nemůže zvýšit přilnavost silničního povrchu.
35)Systém ABS nezabrání dopravním
nehodám, ani nehodám způsobeným
projížděním zatáčkou nadměrnou rychlosti,
jízdou po málo přilnavém povrchu či
aquaplaningu.36)Schopnosti systému ABS nesmíte
nikdy prověřovat neodpovědně
a nebezpečně tak, že ohrozíte bezpečnost
svou a ostatních.
37)Pro správné fungování systému ABS je
zcela nezbytné, aby byla všechna kola
vozidla osazena pneumatikami stejné
značky a stejného typu, aby byly
pneumatiky v dokonalém stavu a zejména
aby byly předepsaného typu a velikosti.
38)Systém ESC nemůže zvrátit zcela
přirozené fyzikální zákonnosti, tzn., že
nemůže zvýšit přilnavost silničního povrchu.
39)Systém ESC nezabrání dopravním
nehodám, ani nehodám způsobeným
projížděním zatáčkou nadměrnou rychlosti,
jízdou po málo přilnavém povrchu či
aquaplaningu.
40)Schopnosti systému ESC nesmíte
nikdy prověřovat neodpovědně
a nebezpečně tak, že ohrozíte bezpečnost
svou a ostatních.
41)Pro správné fungování systému ESC je
zcela nezbytné, aby byla všechna kola
vozidla osazena pneumatikami stejné
značky a stejného typu, aby byly
pneumatiky v dokonalém stavu
a předepsaného typu a velikosti.
42)Výkony systému ESC nesmějí řidiče
vést k nezodpovědnému a zbytečnému
riskování. Řízení vozidla je nutno neustále
přizpůsobovat stavu silničního povrchu,
viditelnosti a dopravní situaci.
Odpovědnost za bezpečnost jízdy leží vždy
a jen na řidiči.
43)Pro správné fungování systému TC je
zcela nezbytné, aby byla všechna kola
vozidla osazena pneumatikami stejné
značky a stejného typu, aby byly
pneumatiky v dokonalém stavu
a předepsaného typu a velikosti.
78
BEZPEČNOST
