WEGWIJS IN UW AUTO
DASHBOARD
De aanwezigheid en de opstelling van de bedieningsorganen, de instrumenten en de lampjes kunnen per uitvoering
verschillen.
1. Luchtrooster voor lucht naar de zijruiten – 2. Verstelbaar en regelbaar luchtrooster – 3. Linker hendel: bediening buitenver-
lichting – 4. Instrumentenpaneel en controle-/waarschuwingslampjes – 5. Rechter hendel: ruitenwissers, achterruitwisser, trip-
computer – 6. Verstelbare en regelbare luchtroosters – 7. Autoradio (voor bepaalde uitvoeringen/markten) – 8. Schakelaarpaneel
– 9. Frontairbag passagierszijde (voor bepaalde uitvoeringen/markten) – 10. Dashboardkastje – 11. Bedieningsknoppen voor ver-
warming/ventilatie/airconditioning – 12. Versnellingspook – 13. Start-/contactslot – 14. Frontairbag bestuurderszijde – 15. Hendel
voor motorkapontgrendeling
F0V0185mfig. 1
001-034 DOBLO LUM 2e NL 26-05-2010 9:04 Pagina 3

22
Gegevens trip B (Trip B inschakelen)
Met deze functie kan de weergave van Trip B (dagteller)
worden ingeschakeld (On) of uitgeschakeld (Off).
Zie voor meer informatie de paragraaf „Tripcomputer”.
Ga voor het in-/uitschakelen als volgt te werk:
– druk kort op de knop SET ESC; op het display knippert
On of Off, afhankelijk van de instelling;
–drukopdeknop▲of▼om de keuze uit te voeren;
– druk kort op de knop SET ESC om terug te keren naar
het menuscherm of houd de knop even ingedrukt om te-
rug te keren naar het beginscherm zonder op te slaan.
Tijd instellen (Klokje instellen)
Met deze functie kan het klokje worden ingesteld m.b.v.
twee submenu’s: „Tijd” en „Formaat”.
Ga voor het instellen als volgt te werk:
– druk kort op de knop SET ESC; op het display verschij-
nen de twee submenu’s „Tijd” en „Formaat”;
– druk op de knop▲of▼om tussen de submenu’s te na-
vigeren;
– druk na het selecteren van het submenu dat u wilt wij-
zigen, kort op de knop SET ESC; Ga voor het instellen van de snelheidslimiet als volgt te
werk:
– druk kort op de knop SET ESC; op het display verschijnt
het opschrift (Beep Snelh.);
–drukopdeknop▲of▼om de snelheidslimiet in te
schakelen (On) of uit te schakelen (Off);
– als de functie al was ingeschakeld (On), kan met de knop
▲of▼de gewenste snelheidslimiet worden ingesteld en
worden bevestigd door het indrukken van de knop SET
ESC.
Opmerking De waarde kan worden ingesteld tussen 30
en 200 km/h of tussen 20 en 125 mph, afhankelijk van de
ingestelde meeteenheid (zie de paragraaf „Meeteenheid in-
stellen” (Meeteenheid) hierna). Elke keer als u de knop
▲/▼indrukt, wordt de waarde 5 eenheden verhoogd of
verlaagd. Als u de knop▲/▼ingedrukt houdt, lopen de
cijfers automatisch snel door of terug. Als u dicht bij de
juiste waarde bent, stelt u de exacte waarde in door de
knop telkens in te drukken en los te laten.
– druk kort op de knop SET ESC om terug te keren naar
het menuscherm of houd de knop even ingedrukt om te-
rug te keren naar het beginscherm zonder op te slaan.
Ga als volgt te werk als u de instelling wilt annuleren:
– druk kort op de knop SET ESC; op het display knippert
(On);
– druk op de knop▼; op het display knippert (Off);
– druk kort op de knop SET ESC om terug te keren naar
het menuscherm of houd de knop even ingedrukt om te-
rug te keren naar het beginscherm zonder op te slaan.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
001-034 DOBLO LUM 2e NL 26-05-2010 9:05 Pagina 22

28
Weergegeven gegevens
Autonomie (actieradius)
Geeft de afstand aan die nog gereden kan worden met de
brandstof in de brandstoftank. Op het display verschijnt
de indicatie „----” als:
– de actieradius kleiner is dan 50 km (of 30 mijl)
– de auto langere tijd met draaiende motor stilstaat.
BELANGRIJK De waarde van de actieradius kan door ver-
schillende factoren worden beïnvloed: rijstijl (zie de para-
graaf „Rijstijl” in het hoofdstuk „Starten en rijden”), type
traject (snelwegen, stad, bergen enz.), gebruiksomstan-
digheden van de auto (vervoerde lading, bandenspanning
enz.). Houd hier bij het plannen van een reis rekening mee.
Afgelegde afstand
Geeft de afstand aan die de auto heeft afgelegd vanaf het
begin van een nieuwe rit.
Gemiddeld verbruik
Geeft globaal het gemiddelde brandstofverbruik aan van-
af het begin van een nieuwe rit.
Huidig verbruik
Geeft doorlopend de wijziging in het brandstofverbruik
aan. Als de auto stilstaat met draaiende motor, wordt
„----” op het display weergegeven.
Gemiddelde snelheid
Geeft de gemiddelde snelheid van de auto aan op basis van
de tijd die verstreken is vanaf het begin van een nieuwe rit.
Reistijd
Geeft de verstreken tijd aan vanaf het begin van een nieu-
we rit.TRIPCOMPUTER
Algemene informatie
Met de „Tripcomputer” kan, als de contactsleutel in stand
MAR staat, op het display informatie worden weergege-
ven over de werking van de auto. Deze functie bestaat
uit „Trip A” en „Trip B” die onafhankelijk van elkaar wer-
ken en betrekking hebben op de hele rit van de auto. Bei-
de functies kunnen op nul worden gezet (reset – begin van
een nieuwe rit).
„Trip A” geeft informatie over:
– Autonomie (actieradius)
– Afgelegde afstand
– Gemiddeld verbruik
– Huidig verbruik
– Gemiddelde snelheid
– Reistijd.
„Trip B”, alleen aanwezig op het multifunctionele display,
geeft informatie over:
– Afgelegde afstand B
– Gemiddeld verbruik B
– Gemiddelde snelheid B
– Reistijd B.
Opmerking De functie „Trip B” kan worden uitgeschakeld
(zie de paragraaf „Trip B inschakelen”). De gegevens „Au-
tonomie” en „Huidig verbruik” kunnen niet op nul wor-
den gezet.WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
001-034 DOBLO LUM 2e NL 26-05-2010 9:05 Pagina 28

29
F0V0010mfig. 18
BELANGRIJK Als u het systeem op nul zet terwijl het
scherm van „Trip A” wordt weergegeven, dan worden
alleen de gegevens van „Trip A” op nul gezet.
BELANGRIJK Als u het systeem op nul zet terwijl het
scherm van „Trip B” wordt weergegeven, dan worden al-
leen de gegevens van „Trip B” op nul gezet.
Procedure voor het begin van een rit
Voor het op nul zetten (reset) moet u, met de sleutel in
stand MAR, langer dan 2 seconden op de knop TRIP
drukken.
Trip verlaten
De functie Trip verlaten: houd de knop SET ESC langer
dan 2 seconden ingedrukt. BELANGRIJK Als er geen informatie is, verschijnt bij alle
functies op de Tripcomputer de aanduiding „----” in plaats
van de waarde. Wanneer de normale werking weer her-
steld is, worden de waarden van de functies weer op nor-
male wijze weergegeven. De waarden die voor de sto-
ring werden weergegeven, worden niet op nul gezet en er
wordt geen nieuwe rit begonnen.
Bedieningsknop TRIP fig. 18
Met de knop TRIP, op het uiteinde van de rechter hen-
del, krijgt u, als de contactsleutel in stand MAR staat, toe-
gang tot de hiervoor beschreven gegevens en kunnen de
gegevens op nul worden gezet om een nieuwe rit te be-
ginnen:
– kort indrukken voor weergave van de verschillende ge-
gevens;
– even ingedrukt houden voor het op nul zetten (reset)
en het beginnen van een nieuwe rit.
Nieuwe rit
Begint als een reset is uitgevoerd:
– „handmatig” door de gebruiker door het indrukken van
de betreffende knop;
– „automatisch” wanneer de „afgelegde afstand” de waar-
de 99999,9 km of 9999,9 km, afhankelijk van het geïn-
stalleerde display, bereikt of wanneer de „reistijd” de
waarde 99.59 (99 uur en 59 minuten) of 999.59 (999 uur
en 59 minuten), afhankelijk van het geïnstalleerde display,
bereikt;
– iedere keer als de accu losgekoppeld is geweest.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
001-034 DOBLO LUM 2e NL 26-05-2010 9:05 Pagina 29

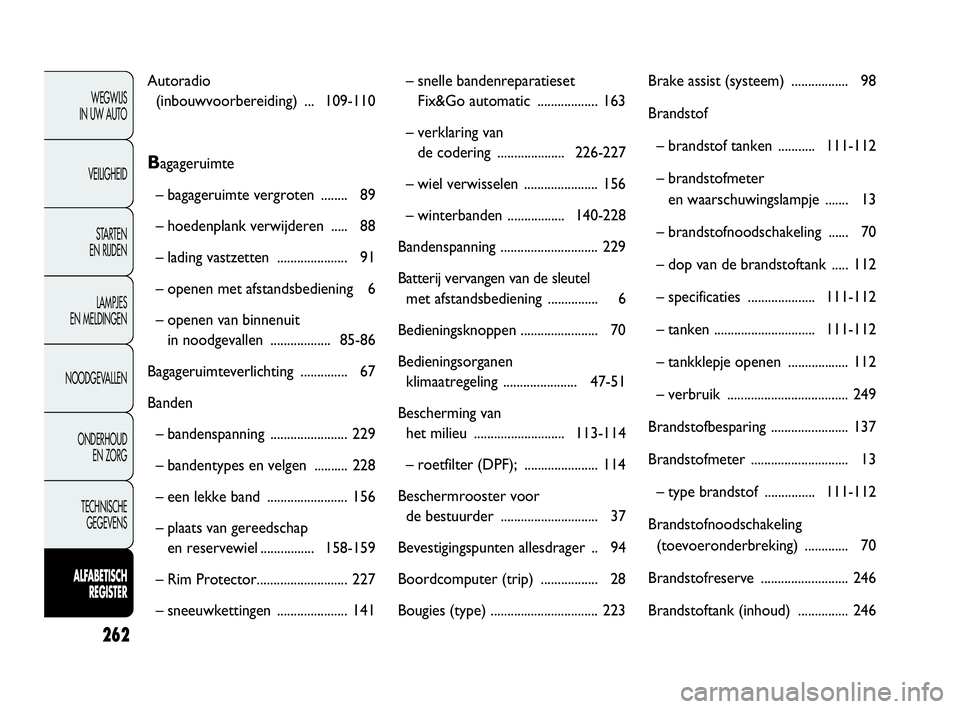

262
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER ALFABETISCH
REGISTER
Autoradio
(inbouwvoorbereiding) ... 109-110
Bagageruimte
– bagageruimte vergroten ........ 89
– hoedenplank verwijderen ..... 88
– lading vastzetten ..................... 91
– openen met afstandsbediening 6
– openen van binnenuit
in noodgevallen .................. 85-86
Bagageruimteverlichting .............. 67
Banden
– bandenspanning ....................... 229
– bandentypes en velgen .......... 228
– een lekke band ........................ 156
– plaats van gereedschap
en reservewiel................158-159
– Rim Protector........................... 227
– sneeuwkettingen ..................... 141– snelle bandenreparatieset
Fix&Go automatic .................. 163
– verklaring van
de codering ....................226-227
– wiel verwisselen ...................... 156
– winterbanden .................140-228
Bandenspanning ............................. 229
Batterij vervangen van de sleutel
met afstandsbediening ............... 6
Bedieningsknoppen ....................... 70
Bedieningsorganen
klimaatregeling ......................47-51
Bescherming van
het milieu ...........................113-114
– roetfilter (DPF); ...................... 114
Beschermrooster voor
de bestuurder ............................. 37
Bevestigingspunten allesdrager .. 94
Boordcomputer (trip) ................. 28
Bougies (type) ................................ 223Brake assist (systeem) ................. 98
Brandstof
– brandstof tanken ...........111-112
– brandstofmeter
en waarschuwingslampje ....... 13
– brandstofnoodschakeling ...... 70
– dop van de brandstoftank ..... 112
– specificaties ....................111-112
– tanken ..............................111-112
– tankklepje openen .................. 112
– verbruik .................................... 249
Brandstofbesparing ....................... 137
Brandstofmeter ............................. 13
– type brandstof ...............111-112
Brandstofnoodschakeling
(toevoeronderbreking) ............. 70
Brandstofreserve .......................... 246
Brandstoftank (inhoud) ............... 246
261-272 DOBLO LUM 2e NL 26-05-2010 10:17 Pagina 262

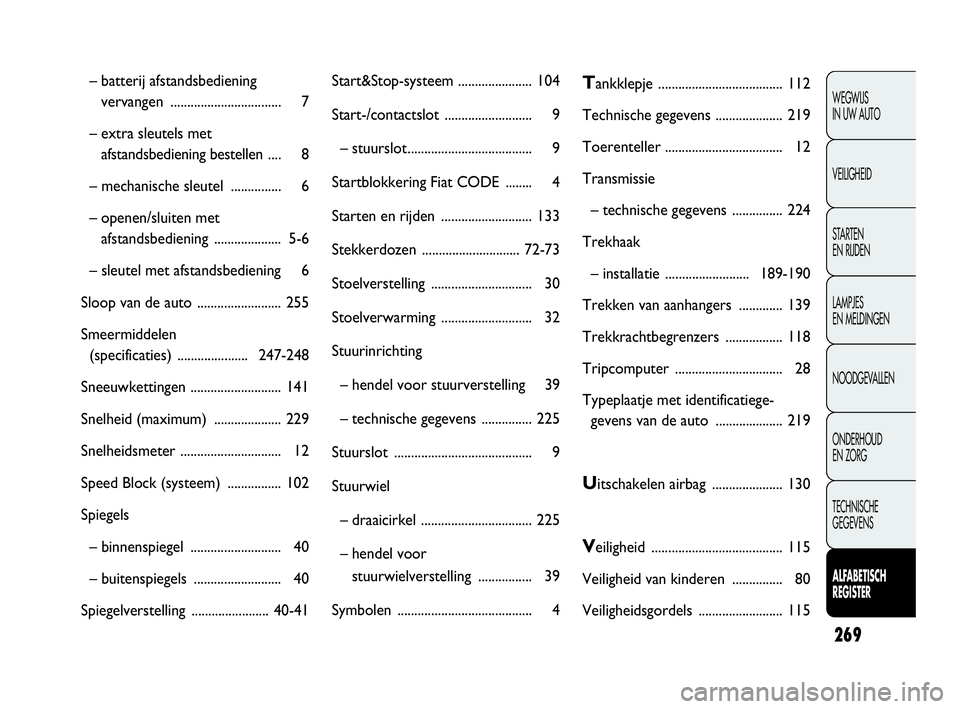

269
WEGWIJS
IN UW AUTO
VEILIGHEID
STA R TEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
– batterij afstandsbediening
vervangen ................................. 7
– extra sleutels met
afstandsbediening bestellen.... 8
– mechanische sleutel ............... 6
– openen/sluiten met
afstandsbediening .................... 5-6
– sleutel met afstandsbediening 6
Sloop van de auto ......................... 255
Smeermiddelen
(specificaties) .....................247-248
Sneeuwkettingen ........................... 141
Snelheid (maximum) .................... 229
Snelheidsmeter .............................. 12
Speed Block (systeem) ................ 102
Spiegels
– binnenspiegel ........................... 40
– buitenspiegels .......................... 40
Spiegelverstelling .......................40-41Start&Stop-systeem ...................... 104
Start-/contactslot .......................... 9
– stuurslot..................................... 9
Startblokkering Fiat CODE ........ 4
Starten en rijden ........................... 133
Stekkerdozen .............................72-73
Stoelverstelling .............................. 30
Stoelverwarming ........................... 32
Stuurinrichting
– hendel voor stuurverstelling 39
– technische gegevens ............... 225
Stuurslot ......................................... 9
Stuurwiel
– draaicirkel ................................. 225
– hendel voor
stuurwielverstelling ................ 39
Symbolen ........................................ 4Tankklepje ..................................... 112
Technische gegevens .................... 219
Toerenteller ................................... 12
Transmissie
– technische gegevens ............... 224
Trekhaak
– installatie .........................189-190
Trekken van aanhangers ............. 139
Trekkrachtbegrenzers ................. 118
Tripcomputer ................................ 28
Typeplaatje met identificatiege-
gevens van de auto .................... 219
Uitschakelen airbag ..................... 130
Veiligheid ....................................... 115
Veiligheid van kinderen ............... 80
Veiligheidsgordels ......................... 115
261-272 DOBLO LUM 2e NL 26-05-2010 10:17 Pagina 269
